Duerkopp Adler 841-27 User manual

Interims-Teileliste
Interims Parts List
841-27
Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon [phone] • Telefax (05 21) 9 25 24 35
Ausgabe / Edition: 11/2000 Printed in Federal Republic of Germany Teile-Nr./Part.-No.: 0791 841801

Teileliste
Spare Parts List
841-27
Teileliste Kl. 577 komplettiert mit Zusatzteilen für die Kl. 841-27
Class 577 Spare Parts List completed with Additional Parts for the class 841-27

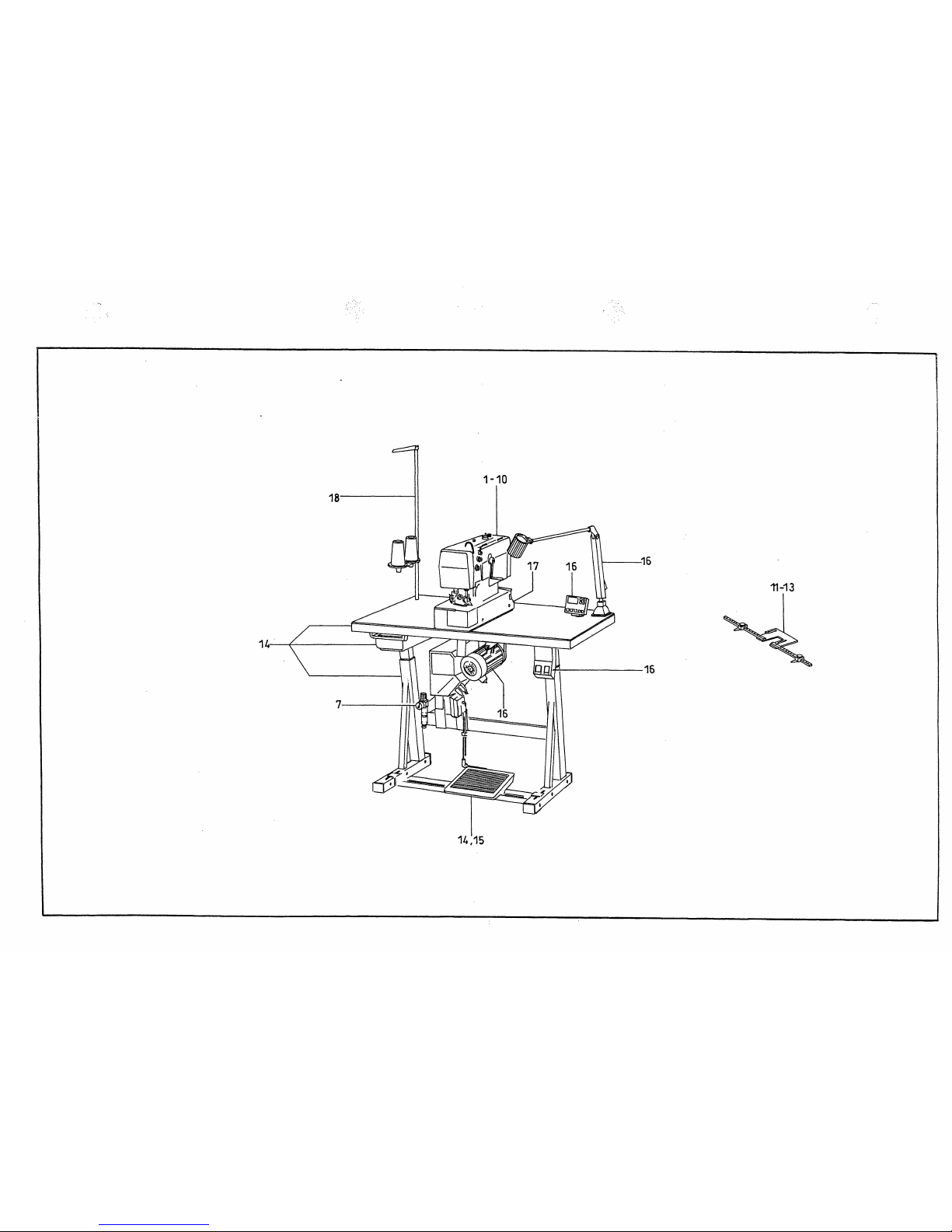

Inhaltsverzeichnis Tafel / Table Contens
Maschinenoberteil 1-10 Machine head
Lineale 11 Guide
Anschläge 12 Stops
Anlegehilfen 13 Loading helps
Gestellteile 14 Stand parts
Pedal 15 Pedal
Elektroteile 16 Electric parts
Beipack 17, 18 Accessories
Maschinenoberteil 19-20 Machine head
Nähanlage 21 Sewing unit
Gestell 22 Stand
Zuführeinrichtung 23-26 Feed unit
Stapler 27-29 Stacker
Klammerleiste 30 Clamping rail
Pläne Plans

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
1von/ of 3
Ausgabe/ Edition:
06/2001
Klasse/ Class: 0577

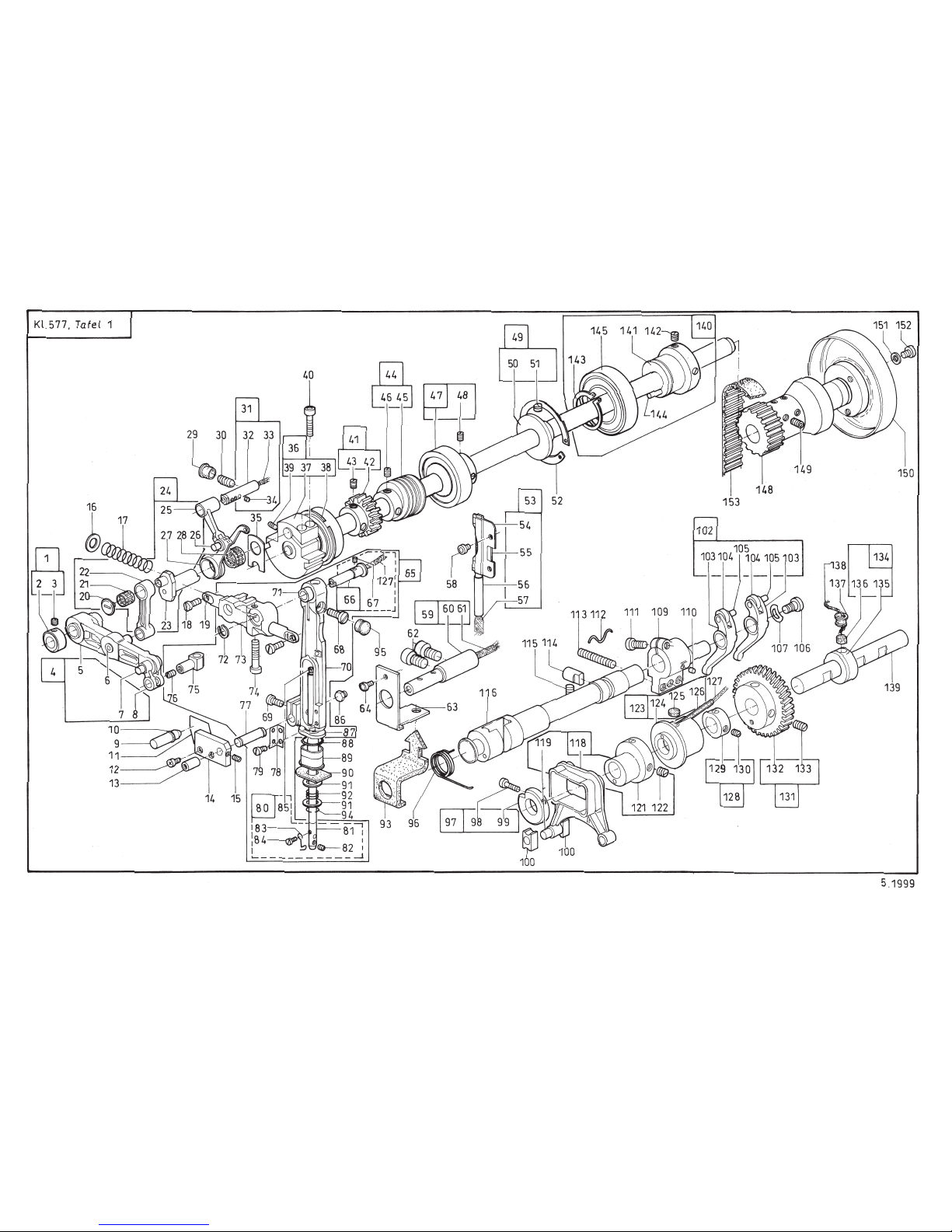

Maschinenoberteil Machine head
10556 000103 STELLRING K. set-ring, adjusting cpl.10004
(MIT POS. 2,3) (with pos. 2,3)
2SIEHE POS.1) (see pos 1)10006
30702 000020 GEWINDESTIFT threaded stud10007
40556 000088 HEBEL K. level cpl.10008
(MIT POS. 5-8) (with pos. 5-8)
5SIEHE POS. 4) (see pos. 4)10010
6SIEHE POS. 4) (see pos. 4)10011
7SIEHE POS. 4) (see pos. 4)10012
8SIEHE POS. 4) (see pos. 4)10013
90576 000577 BOLZEN bolt, stud10014
10 0265 000911 RUNDDICHTRING seal ring10015
11 0576 000573 FEDERBLECH spring plate10016
12 9204 201658 LINSENSCHR. screw10017
13 0265 000151 FUEHRUNGSBOLZEN guide bolt10018
14 0576 000561 ANLAGEPLATTE plate10019
15 0223 000669 GEWINDESTIFT stud10020
16 1005 009201 SCHEIBE disc10021
17 0556 000110 DRUCKFEDER pressure spring10022
18 0902 000602 ZYL. SCHR. cyl. screw10023
19 0556 000107 ACHSE axle10024
20 0211 000398 SCHRAUBE screw10025
21 0265 000106 M4 NADELKRANZ needle rim10026
22 0556 014984 ZUGSTANGE traction-rod10027
23 0576 000112 KURBELZAPFEN crank stud, needle10028
24 0577 120014 FADENHEBEL K. thread lever cpl.10029
(MIT POS-20-23,25-28) (with pos. 20-23,25-28)
25 SIEHE POS. 24) (see pos. 24)10031
26 SIEHE POS. 24) (see pos. 24)10032
27 SIEHE POS: 24) (see pos. 24)10033
28 0556 000071 M1 NADELKRANZ needle rim10034
29 0211 000007 VERSCHL.STOPFEN plug10035
30 0556 000078 GEW.STIFT threaded pin10036
31 0556 000073 LAGERBOLZEN K. bearing bolt cpl.10037
(MIT POS. 32-34) (with pos. 32-34)
32 SIEHE POS. 31) (see pos. 31)10039
33 9041 100035 OELDOCHT,RUND oil wick,round10040
34 0002 008308 3325 RUNDFILZ F 048 felt 1 m10041
35 0556 000055 ANLAGEPLATTE lay-on plate10042
36 0576 000084 ARMWELLE K. arm shaft cpl.10043
(MIT POS. 37-40) (with pos. 37-40)
37 SIEHE POS.36) (see pos, 3610045
38 9129 016050 SPRENGRING spring ring10046
39 0556 014975 GEWINDESTIFT stud10047
40 9202 002498 ZYL. SCHR. cyl. screw10048
41 0579 180024 ZAHNRAD K. cog - wheel cpl.10049
45 0556 000752 SCHNECKE worm10050
46 0223 000646 GEW. STIFT stud10051
47 0491 000105 ARMLAGER K. arm bearing cpl.10052
(MIT POS. 48) (with pos. 48)
48 0223 000237 GEW. STIFT stud10054
50 0292 000728 ANLAUFSCHEIBE lay-on disc10055
51 0223 000646 GEW. STIFT stud10056
52 0291 000046 SICH. RING retainer ring10057
53 0291 000223 DOCHTHALTER V wick holder10058
(MIT POS. 54-57) (with pos. 54-57)
54 SIEHE POS. 53) (see pos. 53)10060
55 SIEHE POS. 53) (see pos. 53)10061
56 0002 008930 0090 OELSCHLAUCH oil hose10062
57 0002 005889 0800 FLACHDOCHT flat wick10063
58 9202 002063 ZYL. SCHR. cyl. screw10064
59 0576 000401 ACHSE K axle cpl.10065
(MIT POS. 60,61) (with pos. 60,61)
60 SIEHE POS. 59) (see pos.59)10067
61 9041 100030 OELDOCHT,RUND oil wick,round10068
62 0216 000209 SCHRAUBE screw10069
63 0556 000100 WINKEL angle10070
64 9204 201648 LINSENSCHR. screw10071
66 0556 000115 EXZ. BOLZEN eccentric bolt10072
67 0002 008308 3325 RUNDFILZ F 048 felt 1 m10073
68 9203 003988 ZYL. SCHR. cyl. screw10074

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
2von/ of 3
Ausgabe/ Edition:
06/2001
Klasse/ Class: 0577
69 0556 000125 SCHRAUBE screw10075
70 0576 000465 NADELST.KULISSE needle bar frame10076
71 0556 000123 BUCHSE bushing10077
72 0570 001174 GREIFRING ring10078
73 0556 000112 SCHIEBER slide10079
74 9203 004031 ZYL. SCHR. cyl. screw10080
75 0556 000152 KREUZKOPF crosshead10081
76 0556 005040 GEWINDESTIFT stud10082
77 0556 000156 FUEHRUNGSBOLZEN guide bolt10083
78 0556 000135 WINKEL angle10084
79 0557 002301 ZYL. SCHR. cyl. Screw10085
80 0577 120054 NADELSTANGE K. needle bar cpl.10086
(MIT POS. 81-85) (with pos. 81-85)
81 SIEHE POS. 80) (see pos. 80)10088
82 0556 000148 GEWINDESTIFT stud10089
83 0556 000150 FADENOESE thread loop10090
84 9203 002421 ZYL. SCHRAUBE cylinder screw10091
85 0570 010007 GUMMISTOPFEN rubber plug10092
86 0556 000155 6KT. SCHR. hexagonal screw10093
87 0556 000126 SCHUTZHAUBE bonnet10094
88 0911 000290 RUNDDICHTRING round gasket10095
89 0556 000141 OELSCHUTZKAPPE cap10096
90 0576 000501 PLATTE plate10097
91 0272 000143 SCHEIBE disc10098
92 0265 000136 DRUCKFEDER presser spring10099
93 0556 000101 FILZTEIL felt part10100
94 0265 000138 SPRENGRING spring ring10101
95 0211 000007 VERSCHL.STOPFEN plug10102
96 0556 000237 DREHFEDER spring10103
97 0556 000221 KLEMMRING K clamping ring cpl.10104
(MIT POS. 98,99) (with pos. 98,99)
98 9203 113721 FLACHKOPFSCHR. countersunk screw10106
99 0556 000222 KLEMMRING clamping ring10107
100 0211 000088 GLEITSTEIN slide block10108
102 0556 000252 ROLLENHEBEL K roller lever cpl.10109
102 (MIT POS. 103 - 105) (with pos. 103 - 105)10110
103 SIEHE POS. 102) (see pos. 102)10111
104 0556 000254 ROLLE roll, roller10112
105 0556 000255 ZYL. STIFT cylinder pin10113
106 1001 009108 ANSATZSCHRAUBE shoulder screw10114
107 0420 000362 FEDERSCHEIBE spring disc10115
109 0556 000247 ROLLENBOCK roller frame10116
110 0216 000346 ZYL. STIFT cylinder pin10117
111 9202 002903 ZYL. SCHR. cyl. screw10118
112 0556 000251 ARRETIERFEDER locking spring10119
113 0570 000664 GEW. STIFT threaded pin10120
114 0556 000238 FUEHRUNGSBOLZEN guide bolt10121
115 9205 102488 GEW. STIFT threaded pin10122
116 0556 000234 STICHST.KULISSE crank10123
118 0576 000744 STICHSTELLER V stitch regulator10124
(MIT POS. 119-122) (with pos. 119-122)
119 SIEHE POS. 118) (see pos. 118)10126
121 SIEHE POS. 118) (see pos. 118)10127
122 0223 000648 GEW. STIFT stud10128
123 0576 000633 LAGER K bearing cpl.10129
(MIT POS. 124-126) (with pos. 124-126)
124 SIEHE POS. 123) (see pos. 123)10131
125 0211 000305 A FILZTEIL felt part10132
126 0002 008930 0060 OELSCHLAUCH oil hose10133
127 9041 100030 OELDOCHT,RUND oil wick,round10134
128 0792 006051 STELLRING K set-ring, adjusting cpl.10135
(MIT POS. 129,130) (with pos. 129,130)
129 SIEHE POS. 128) (see pos. 128)10137
130 0420 000084 GEWINDESTIFT stud10138
131 0579 180014 ZAHNRAD K cog - wheel cpl.10139
134 0576 000651 LAGER K bearing cpl.10140
(MIT POS. 135,136) (with pos. 135,136)
135 SIEHE POS. 134) (see pos. 134)10142
136 9041 100203 BAUMWOLLDOCHT wick10143
137 0211 000013 KUNSTST.MUFFE plastik bushing10144
138 9041 100030 OELDOCHT,RUND oil wick,round10145
139 0556 000171 WELLE shaft10146
141 0577 100050 LAGERBUCHSE bearing bolt10147
142 0216 000209 SCHRAUBE screw10148

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
3von/ of 3
Ausgabe/ Edition:
06/2001
Klasse/ Class: 0577
143 9352 000300 SICH. RING retainer ring10149
144 0570 002383 SPANNSTIFT pin10150
145 9120 030300 RILLENKUGELLAGER ballbearing10151
148 0577 100180 HANDRADFLANSCH handwheel flange10152
149 9205 102783 GEW. STIFT stud10153
150 0271 000090 HANDRAD balance wheel10154
151 0791 001093 A SCHEIBE disc10155
152 9204 201977 LINSENSCHR. screw10156
153 9130 221100 ZAHNRIEMEN toothed belt10157

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
002Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
06/2001
Klasse/ Class: 0577
Maschinenoberteil Machine head
10576 001112 KLOBEN K. block cpl.10161
(MIT POS. 2-7) (with pos. 2-7)
20556 014999 BLECH plate10163
39041 100030 OELDOCHT, RUND oil wick,round10164
40570 010725 SCHRAUBE screw10165
50556 000440 DOCHTHALTER wick holder10166
60556 005040 GEWINDESTIFT stud10167
70576 001114 KLOBEN block10168
80556 015053 SCHRAUBE screw10169
90556 000434 FUEHRUNGSBOLZEN guide bolt10170
10 9357 000050 SICH . SCHEIBE fastennig disc10171
11 0556 000433 DRUCKFEDER presser spring10172
14 0577 130233 STOFFSTANGE V foot bar10173
15 0556 000421 STOFFST. BUCHSE bushing10174
16 9205 102188 GEWINDESTIFT stud10175
17 0576 001107 FUEHRUNGSBOLZEN guide bolt10176
18 0577 350130 ZUGFEDER draw spring10177
19 0556 000426 FUEHRUNGSSTUECK guide piece10178
20 9205 101918 GEWINDESTIFT stud10179
21 0577 350010 SCHWINGHEBEL lever10180
22 9231 000368 6KT. MUTTER hexagonal nut10181
23 0577 350074 OBERFADENSCHERE K scissors cpl.10182
(MIT POS. 26-32) (with pos. 26-32)
24 0702 000020 GEWINDESTIFT stud10184
26 0576 001339 ANSATZSCHRAUBE shoulder screw10185
27 0556 000894 FADENKLEMMBLECH thread plate10186
28 0577 350080 FADENKLEMMBLECH thread plate10187
29 0577 350090 BOLZEN bolt10188
30 0577 350070 OBERMESSER knife10189
31 9201 112447 SCHRAUBE screw10190
32 0577 350063 UNTERMESSER V knife10191
33 0577 350050 BOLZEN bolt10192
34 9205 101938 GEWINDESTIFT stud10193
35 0998 880580 PASZSCHEIBE disc10194
36 0577 350040 WELLE shaft10195
37 0577 130050 KLOBEN block10196
38 0223 000648 GEWINDESTIFT stud10197
39 9202 000868 ZYL. SCHR. cyl. screw10198
40 0577 130070 ANSCHLAG guide10199
41 9202 002073 ZYL. SCHR. cyl. screw10200
42 9352 000080 SICH. RING retainer ring10201
44 0577 350020 SCHWENKHEBEL lever10202
45 9203 003997 ZYL. SCHR. cyl. screw10203
46 0577 350030 ZAPFEN pivot10204
47 0577 130060 FINGERSCHUTZ protection10205
48 9203 003037 ZYL. SCHR. cyl. screw10206
49 0556 000445 FUEHRUNGSROLLE guide roller10207
50 0577 130080 BOLZEN bolt10208
51 9352 000060 SICH. RING retainer ring10209
52 9201 112447 6KT. SCHR. screw10210
53 (SIEHE POS. 107) (see pos. 107)10211
54 0570 050039 ROLLE roll, roller10212
55 0570 050040 SPRENGRING spring ring10213
56 0577 350140 DRUCKFEDER pressure spring10214
57 SIEHE POS. 106) (see pos. 106)10215
58 0577 330084 EXZENTERWELLE K excentric shaft cpl.10216
(MIT POS. 59-61) (with pos. 59-61)
59 0577 330083 EXZENTERWELLE V excentric shaft10218
60 0998 881010 PASZSCHEIBE washer10219
61 9120 110060 LAUFROLLE roller10220
62 0291 000347 STUETZSCHEIBE support disc10221
63 0291 000334 BUCHSE bushing10222
66 0577 330090 HEBEL lever10223
67 9201 113317 6KT. SCHR. hexagonal screw10224
68 0577 330100 SCHWENKSTUECK element10225
69 9205 102238 GEW. STIFT threaded pin10226
70 9700 212018 ZYLINDER,DOPPEL cylinder10227
71 9700 900501 SCHWENKFLANSCH flange10228
72 9334 002638 STUETZSCHEIBE support disc10229
73 0577 330120 BOLZEN bolt10230
74 9790 201000 VERSCHR.WI-E coupling10231

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
002Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
06/2001
Klasse/ Class: 0577
75 9731 005004 SCHLAUCH hose10232
76 9205 102588 GEW. STIFT threaded pin10233
77 9203 003668 ZYL. SCHR. cyl. screw10234
78 0577 100170 FADENHEBELSCHUTZ protector10235
79 9203 004261 ZYL. SCHR. cyl. screw10236
80 0577 330053 FUEHRUNG V guide10237
81 0265 000380 A HUELSE bushing10238
83 0577 330030 MESSERSTANGE knife bar10239
84 0556 015073 RING ring10240
85 9205 101918 GEW. STIFT threaded pin10241
86 0577 330040 DRUCKFEDER pressure spring10242
87 9202 002128 ZYL. SCHR. cyl. screw10243
88 9202 002388 ZYL. SCHR. cyl. screw10244
89 9202 002093 ZYL. SCHR. cyl. screw10245
90 0577 330010 MESSERKLOBEN knife block10246
91 9202 002513 ZYL. SCHR. cyl. screw10247
92 9202 042328 ZYL. SCHR. cyl. screw10248
93 0577 330020 FUEHRUNG guide10249
94 0576 006041 PLATTE plate10250
95 0576 006047 MESSERWINKEL V knife angle10251
96 9330 000088 SCHEIBE disc10252
97 9202 002063 ZYL. SCHR. cyl. screw10253
98 0576 006051 MESSERHALTER knife holder10254
99 9204 201648 LINSENSCHR. screw10255
100 9204 201958 LINSENSCHR. screw10256
101 0556 000361 FUEHRUNGSGABEL guide fork10257
102 9202 042888 ZYL. SCHR. cyl. screw10258
103 9330 000088 SCHEIBE disc10259
104 (SIEHE POS. 106) (see pos. 106)10260
105 0272 000143 SCHEIBE disc10261
106 0577 350103 FUEHRUNGSBUCHSE V guide bush10262
(MIT POS. 57,104) (with pos. 57,104)
107 0577 350124 SCHUBWINKEL K angle cpl.10264
(MIT POS. 53-55) (with pos. 53-55)
108 0577 100190 OELSCHUTZBLECH oil protection plate10266
109 9204 201728 LINSENSCHR. screw10267
110 9330 200098 SCHEIBE disc10268
111 9231 110058 6KT. MUTTER nut10269
112 0556 000958 FADENLEITSTIFT thread guide pin10270
113 0577 330170 SCHEIBE disc10271
114 0556 014204 O-RING ring10272
115 9330 000098 SCHEIBE disc10273
116 0577 590044 NADELKUEHLUNG K. needle cooling cpl.10274
(MIT POS. 117-123) (with pos. 117-123)
117 0577 130240 FINGERSCHUTZ protection10276
118 0576 001157 BLASROHR V blower pipe10277
119 0999 240394 T-R-VERSCHR. coupling10278
120 0219 055905 BP DRUCKL. SCHLAUCH hose10279
121 0797 002016 SCHLAUCHTUELLE socket10280
122 9710 920013 VENTIL , DROSSEL valve reactor10281
123 9792 050010 MUFFE sleeve10282

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
003Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
06/2001
Klasse/ Class: 0577
Maschinenoberteil Machine head
10576 002181 FADENLEITWINK.K thread angle cpl.10286
(MIT POS. 2,4-7) (with pos. 2,4-7)
20576 002182 FADENLEITWINK.V thread angle10288
39205 023658 GEW. STIFT threaded pin10289
40244 000415 SPANNUNGSHUELSE tension bush10290
50244 000414 SPANNHUELSE clamping sleeve10291
60271 001397 DRUCKFEDER presser spring10292
70271 001398 RAENDELMUTTER knurled nut10293
80021 000154 SCHEIBE disc10294
90556 000913 DREHFEDER spring10295
10 0576 002161 LAGERBOLZEN bearing bolt10296
11 0420 000084 GEWINDESTIFT stud10297
12 9201 100001 6KT. SCHR. hexagonal screw10298
13 0556 015125 BOLZEN bolt, stud10299
14 0902 000514 SCHEIBE disc10300
15 9357 000060 SICH. SCHEIBE fastennig disc10301
16 0556 013153 SENKSCHR. sunk screw10302
17 0576 002156 LASCHE shackle10303
18 9357 000060 SICH. SCHEIBE fastennig disc10304
19 0576 002151 AUSLOESEHEBEL lever10305
20 0576 002226 STIFT pin10306
21 0576 002223 FADENSPANNUNG K. thread tension cpl.10307
(MIT POS. 22-26) (with pos. 22-26)
22 0055 000400 SPANNUNGSFEDER tension spring10309
23 0211 000482 RAENDELMUTTER knurled nut10310
24 0061 001050 STEGSCHEIBE disc10311
25 0211 050214 SPANNUNGSCHEIBE tension washer10312
26 0576 002225 SPANNUNGSBOLZEN tension adjusting s10313
27 0576 002311 HALTEBLECH V holding plate10314
28 9204 201648 LINSENSCHR. screw10315
29 9357 000040 SICH. SCHEIBE fastennig disc10316
30 9330 000068 SCHEIBE disc10317
31 0797 001038 ZYLINDER cylinder10318
32 9330 200098 SCHEIBE disc10319
33 9357 000050 SICH. SCHEIBE fastennig disc10320
34 0576 002264 SPANNUNG K. tension cpl.10321
(MIT POS. 35-46) (with pos. 35-46)
35 0531 000464 GEWINDESTIFT threaded stud10323
36 0556 015012 RAENDELMUTTER knurled nut10324
37 0556 016459 SPANNUNGSFEDER tension spring10325
38 0556 016457 BUCHSE bushing10326
39 0061 001050 STEGSCHEIBE disc10327
40 0211 050214 SPANNUNGSCHEIBE tension washer10328
41 0576 002276 SCHEIBE disc10329
42 0576 002271 SPANNUNGSBL. V. plate10330
43 9203 003621 ZYL. SCHR. cyl. screw10331
44 0576 002266 FADENBLECH V. thread plate10332
45 0556 000946 MUTTER nut10333
46 0576 002261 SPANNUNGSBOLZEN tension adjusting10334
47 0556 014987 DREHFEDER spring10335
48 0556 000954 STIFT pin10336
49 0576 002257 SCHR.DREHFEDER screw spring10337
50 0556 000933 ANSCHLAGHUELSE bush10338
51 9203 003648 ZYL. SCHR. cyl. screw10339
52 9203 003678 ZYL. SCHR. cyl. screw10340
53 0577 110010 FADENFUEHRUNGSOESE thread loop10341
54 9204 201648 LINSENSCHR. screw10342
55 0576 002404 FADENWAECHTER K. thread monitor cpl.10343
(MIT POS. 56-64) (with pos. 56-64)
56 0556 007371 FADENFUEHRUNG thread guide10345
57 0570 000975 SCHEIBE disc10346
58 0556 007375 ANSATZSCHRAUBE screw10347
61 0577 110033 WELLE V shaft10348
62 0556 007374 FUEHRUNGSBLECH guide plate10349
63 9231 110038 6KT. MUTTER hexagonal nut10350
64 0576 002416 HALTEOESE holding eyelet10351
65 0576 002396 BUCHSE bushing10352
66 0576 002397 BUCHSE bushing10353
67 0576 002398 SCHR. DREHFEDER screw spring10354
68 0556 007354 STELLRING K. set-ring,adjusting cpl.10355
(MIT POS. 69,70) (with pos. 69,70)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
003Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
06/2001
Klasse/ Class: 0577
69 SIEHE POS. 68) (see pos. 68)10357
70 1001 009123 GEW. STIFT threaded pin10358
71 0576 002406 BOLZEN K bolt cpl.10359
(MIT POS. 72,73) (with pos. 72,73)
72 SIEHE POS. 71) (see pos. 71)10361
73 0531 000464 GEWINDESTIFT threaded stud10362
75 0558 000156 STELLRING set-ring10363
76 0147 000203 GEW. STIFT threaded pin10364
77 0556 000702 SINTERLAGER sinter.bearing10365
78 0556 000744 WELLE shaft10366
80 0556 000748 SCHNECKENRAD worm wheel10367
81 0556 000584 ZYL. SCHRAUBE cylinder screw10368
82 0556 000741 SINTERLAGER sinter.bearing10369
83 0556 000759 STELLRING K set-ring,adjusting cpl.10370
(MIT POS. 84, 85) (with pos. 84,85)
84 SIEHE POS. 83) (see pos. 83)10372
85 0556 005040 GEWINDESTIFT threaded stud10373
86 0577 100200 BREMSSCHEIBE brake disc10374
87 0577 100073 RITZELWELLE V shaft10375
88 0577 100063 LAGERBUCHSE V bearing bush10376
(MIT POS.109) (with pos. 109)
89 0577 100083 BUCHSE V bushing10378
90 0577 100093 HANDKURBEL crank10379
91 9231 110108 6KT. MUTTER hexagonal nut10380
92 0993 521130 GEW. STIFT threaded pin10381
94 0577 100100 FEDERBLECH spring plate10382
95 9330 000088 SCHEIBE disc10383
96 0577 100143 HALTEBLECH V holding plate10384
97 0577 100160 ZUGSTANGE traction rod10385
98 9203 003098 ZYL. SCHR. cyl. screw10386
99 9700 101100 ZYLINDER,EINF. cylinder10387
100 9790 201000 VERSCHR.WI-E coupling10388
101 9731 005004 SCHLAUCH hose10389
102 0999 240394 T-R -VERSCHR. coupling10390
103 0558 000305 A SPANNSTIFT pin10391
104 0556 000764 FILZTEIL felt part10392
107 9203 003118 ZYL. SCHR. cyl. screw10393
108 0227 000596 LASCHE shackle10394
109 SIEHE POS. 88) (see pos. 88)10395
110 0577 110020 FADENLEITBLECH thread guide plate10396

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

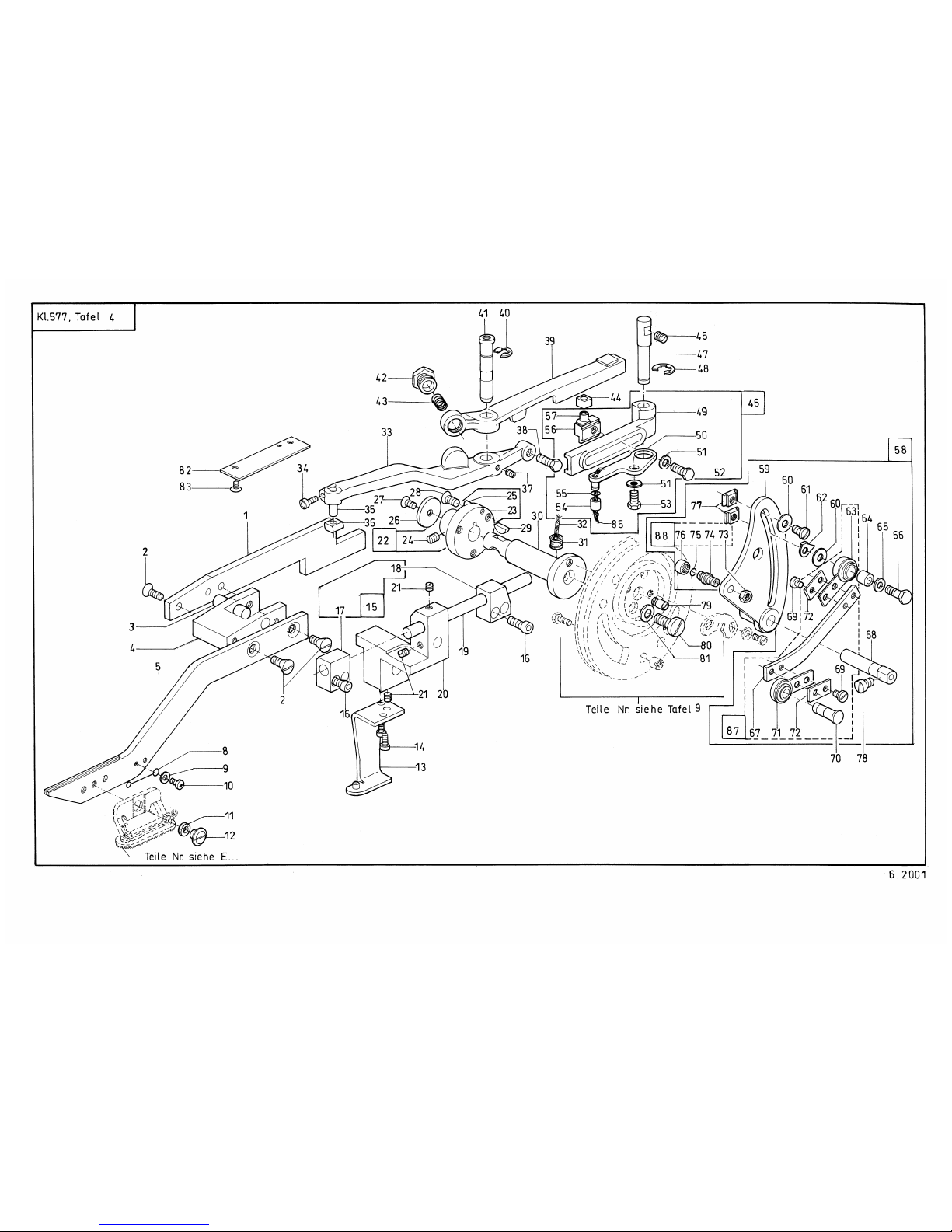

004Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
06/2001
Klasse/ Class: 0577
Maschinenoberteil Machine head
10577 130030 KLAMMERHEBER clamp lifting10400
20211 000249 SENKSCHR. sunk screw10401
30577 130040 BOLZEN bolt10402
40577 130020 KLAMMER clamping10403
50577 130010 KLAMMERARM clamping arm10404
80577 130210 FEDER spring10405
99330 000088 SCHEIBE disc10406
10 9204 201658 LINSENSCHR. screw10407
11 0556 000457 DISTANZSCHEIBE disc10408
12 0556 000456 BEF. SCHRAUBE fastenning screw10409
13 0577 310023 WINKEL V angle10410
14 9202 002467 ZYL. SCHR. cyl. Screw10411
15 0576 001632 MT GLEITLAGER V antifriction bearing10412
(MIT POS.17,18) (with pos. 17,18)
16 9202 003178 ZYL. SCHR. cyl. screw10414
17 SIEHE POS. 15) (see pos. 15)10415
18 SIEHE POS. 15) (see pos. 15)10416
19 0556 000548 ACHSE axle10417
20 0577 310010 SCHIEBERBOCK slide frame10418
21 9205 102158 GEW. STIFT threaded pin10419
22 0556 000594 FLANSCH K flange cpl.10420
(MIT POS. 23-25) (with pos. 23-25)
23 SIEHE POS. 22) (see pos. 22)10422
24 0223 000648 GEW. STIFT stud10423
25 0556 000211 SPANNSTIFT pin10424
26 0556 000598 SCHEIBE disc10425
27 0556 000599 SENKSCHRAUBE sunk screw10426
28 0556 000660 SENKSCHRAUBE sunk screw10427
29 0570 000497 SCHEIBENFEDER spring10428
30 0556 000591 WELLE shaft10429
31 0211 000013 KUNSTST.MUFFE plastik bushing10430
32 9041 100030 OELDOCHT,RUND oil wick,round10431
33 0556 000642 STICHLAGENHEBEL lever10432
34 9202 042087 ZYL. SCHR. cyl. screw10433
35 0556 000646 ZYL. STIFT cylinder pin10434
36 0265 000736 GLEITSTEIN slide block10435
37 0531 000471 GEWINDESTIFT stud10436
38 0556 000645 STELLSCHRAUBE set-screw, adjustin10437
39 0556 000640 STICHLAGENHEBEL lever10438
40 9357 000110 SICH. SCHEIBE fastennig disc10439
41 0576 002006 BOLZEN bolt, stud10440
42 0556 000650 SCHRAUBE screw10441
43 0556 000649 DRUCKFEDER presser spring10442
44 0211 000162 GLEITSTEIN slide block10443
45 0223 000245 GEWINDESTIFT stud10444
46 0576 001911 FUEHR.HEBEL K lever cpl.10445
(MIT POS.49 - 57, 85) (with pos.49 - 57, 85)
47 0576 001913 BOLZEN bolt, stud10447
48 9357 000110 SICH. SCHEIBE fastennig disc10448
49 0556 000618 FUEHRUNGSHEBEL guide lever10449
50 0556 000623 HALTEBLECH V holding plate10450
51 9330 000108 SCHEIBE disc10451
52 0556 000637 6KT. SCHR. hexagonal screw10452
53 9201 113268 6KT. SCHR. hexagonal screw10453
54 0556 000627 ROLLE roll, roller10454
55 0556 000626 SPRENGRING spring ring10455
56 0556 000632 KLOBEN block10456
57 0556 000633 BOLZEN bolt, stud10457
58 0576 001691 WINKELHEBEL K bent lever cpl.10458
(MIT POS. 59-62,64-66 (with pos. 59-62,64-66
68,70,77,87,88) 68,70,77,87,88)
59 0576 001693 WINKELHEBEL V lever10461
60 0576 001677 SCHEIBE disc10462
61 0911 000136 SCHRAUBE screw10463
62 0556 000566 EINSTELLZEIGER adjusting index10464
63 0556 000567 LAGER V bearing10465
64 0556 000586 BUCHSE bushing10466
65 0650 000072 SCHEIBE disc10467
66 0556 000587 BEF. SCHRAUBE fastenning screw10468
67 0556 000569 LASCHE shackle10469
68 0576 001721 BOLZEN bolt, stud10470

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
004Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
06/2001
Klasse/ Class: 0577
69 9203 003948 ZYL. SCHR. cyl. screw10471
70 0556 000556 BOLZEN bolt, stud10472
71 0556 000562 A LAGER V bearing10473
72 0556 000570 UNTERLEGBLECH lower plate10474
73 0211 003028 6KT. MUTTER hexagonal nut10475
74 0556 000578 ROLLENBOLZEN roller bolt10476
75 0211 000395 SPRENGRING spring ring10477
76 0556 000579 ROLLE roll, roller10478
77 0576 001712 SPEZIALMUTTER special nut10479
78 0556 000584 ZYL. SCHRAUBE cylinder screw10480
79 0216 000199 ZAPFENSCHRAUBE screw10481
80 0556 001132 SCHRAUBE screw10482
81 9330 000127 SCHEIBE disc10483
82 0556 000554 FUEHRUNGSLEISTE guide reglet10484
83 9203 314257 SENKSCHR. screw10485
85 9041 100025 OELDOCHT, RUND oil wick, round10486
87 0556 000561 A LASCHE K. shackle10487
(MIT POS.63,67,69,71,72) (with pos. 63,67,69,71,72)
88 0556 000578 K ROLLENBOLZEN K. roller bolt cpl.10489
(MIT POS.73-76) (with pos. 73-76)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
005Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
06/2001
Klasse/ Class: 0577

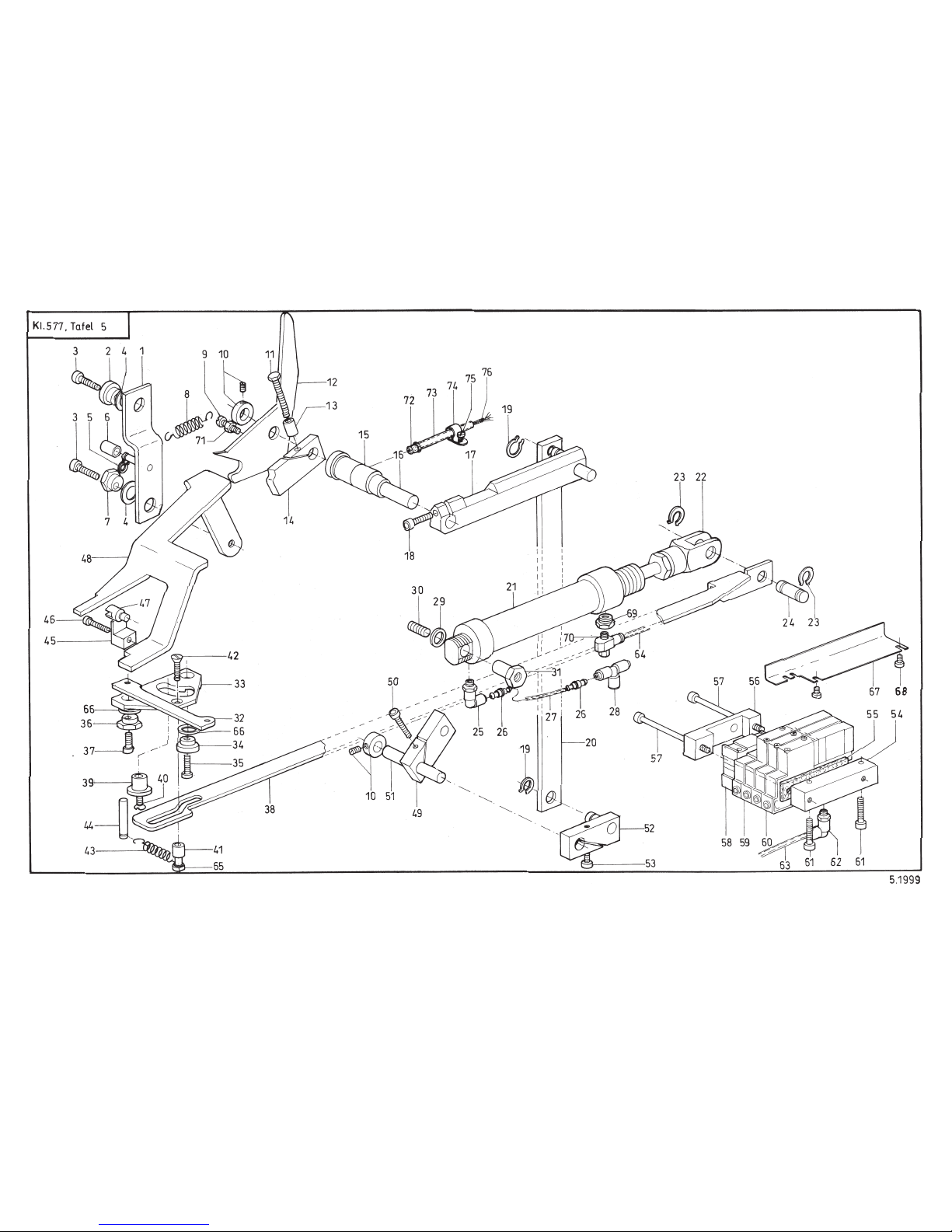

Maschinenoberteil Machine head
10577 350173 SCHWINGHEBEL V lever10494
20577 350290 LAGERHUELSE bearing bush10495
39202 002493 ZYL. SCHR. cyl. screw10496
40998 880610 PASZSCHEIBE washer10497
59352 000050 SICH. RING retainer ring10498
69122 310010 INNENRING ring10499
70577 350300 EXZENTERBUCHSE eccenter bushing10500
80577 350410 ZUGFEDER spring10501
99203 003662 ZYL. SCHR. cyl. screw10502
10 0996 120420 STELLRING set-ring, adjusting10503
11 9201 112938 6KT. SCHR. hexagonal screw10504
12 0577 350160 FREIGEBERKURVE part10505
13 0577 350400 BUCHSE bushing10506
14 0577 350150 ABSCHNEID.KURVE part10507
15 0577 130180 LAGERBUCHSE bearing bush10508
16 0577 130110 WELLE shaft10509
17 0577 130163 HEBEL V level10510
18 9202 002493 ZYL. SCHR. cyl. screw10511
19 9352 000100 SICH. RING retainer ring10512
20 0577 130150 VERBINDUNG connection10513
21 9700 212019 ZYLINDER,DOPPEL cylinder10514
22 9700 900301 GABELKOPF fork head10515
23 9352 000100 SICH. RING retainer ring10516
24 0577 130100 BOLZEN bolt10517
25 9790 201001 WI-E -VERSCHR. coupling10518
26 9790 000220 NIPPEL,STECK- nipple10519
27 0699 979265 SCHLAUCH hose10520
28 0999 240394 T-R -VERSCHR. coupling10521
29 9334 002638 STUETZSCHEIBE support disc10522
30 9205 102588 GEW. STIFT threaded pin10523
31 0577 330120 BOLZEN bolt10524
32 0577 350310 ANTRIEBSSTANGE driving shaft10525
33 0577 350280 ANTRIEBSPLATTE driving plate10526
34 0577 350290 LAGERHUELSE bearing sleeve10527
35 0902 000446 ZYL. SCHR. cyl. screw10528
36 0577 350300 EXZENTERBUCHSE excenter bushing10529
37 9203 003988 ZYL. SCHR. cyl. screw10530
38 0577 350260 KURVENSCHIEBER sam slide10531
39 0577 350270 FUEHRUNGSBOLZEN guide bolt10532
40 9203 314038 SENKSCHR. screw10533
41 0577 350370 ROLLE roller10534
42 0577 350340 FEDERSCHRAUBE spring screw10535
43 0577 350350 ZUGFEDER spring10536
44 0739 005406 LAGERBOLZEN bearing bolt10537
45 0577 130200 HALTER holder10538
46 9203 003701 ZYL. SCHR. cyl. screw10539
47 0577 130190 SCHWENKSTIFT bolt10540
48 0577 350180 SCHERENSCHLIESSER part10541
49 0577 130120 HEBEL lever10542
50 9202 003177 ZYL. SCHR. cyl. screw10543
51 0577 130110 WELLE shaft10544
52 0577 130143 HEBEL V lever10545
53 9202 003177 ZYL. SCHR. cyl. screw10546
54 0577 140190 LUFTANSCHLUSS connection10547
55 0577 140210 DICHTUNG gasket10548
56 0577 140200 KLEMMSTUECK clamp piece10549
57 9202 002208 ZYL. SCHR. cyl. screw10550
58 9710 900013 ABSCHLUSSBLOCK connection part10551
59 9710 061201 VENTIL, MAGNET magnet10552
60 9710 061202 VENTIL,MAGNET magnet10553
61 9203 003738 ZYL. SCHR. cyl. screw10554
62 0999 240392 WI - E - VERSCHR. coupling10555
63 9731 006004 SCHLAUCH hose10556
64 9731 005004 SCHLAUCH hose10557
65 0577 350360 ZAPFEN roller10558
66 0998 880610 PASZSCHEIBE washer10559
67 0577 140220 SCHLAUCHFUEHRUNG hose guide10560
68 9202 002063 ZYL. SCHR. cyl. screw10561
69 9792 001030 REDUZIERNIPPEL reducing nipple10562
70 9710 920012 VENTIL,DROSSEL valve reactor10563
71 9231 110058 6KT. MUTTER hexagonal nut10564

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
005Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
06/2001
Klasse/ Class: 0577
72 0211 000085 DOCHTHALTER wick holder10565
73 0002 008930 0090 OELSCHLAUCH oil hose10566
74 9840 120026 BEF. SCHELLE clamp10567
75 9203 003657 ZYL. SCHR. cyl. screw10568
76 9041 100015 OELDOCHT,RUND oil wick,round10569
