dunkermotoren D259 User manual

Version 03.2017| Page/ Seite 1 www.dunkermotoren.com
D259 / D359
Motor: Part No:
D259 889250XXXX
D359 889350XXXX
Operating Manual
D259 / D359
Publication Ref: 130225
Betriebsanleitung
D259 / D359
Publikation Ref: 130225
Dunkermotoren GmbH | Allmendstraße 11 | D-79848 Bonndorf/Schwarzwald
Phone [phone] | Fax [phone]/212 | [email protected]
Version 03/2017

Version 03.2017| Page/ Seite 2 www.dunkermotoren.com
Operating manual D259/D359
1 General description
This is an o󰀩cial instruction manual of the
Dunkermotoren GmbH with important informa-
tion for following persons:
• tter
• electrician
• user.
The operation manual has to be forwarded
to the group of people mentioned above. The
manual has to be stored in a representative
way by the user.
This operating manual describes the handling
of an electromechanical drive unit for sun pro-
tection systems particulary
for venetian blinds.
The venetian blind drives series D259 / D359
are featured with adjustable end limit switches
for the upper and lower end positions. Additi-
onal an external limit switch for the upper end
position can be used.
The lower end position has already been set in
the factory.
In general, an adjustment of the upper end
position is not necessary by installation in the
lowered venetian blind.
Adjustable end position range: 68 revolutions
Preset amount of revolutions betweesn upper
and lower
end position: 60 revolutions
Betriebsanleitung D259/D359
1 Allgemeine Beschreibung
Dies ist eine Original-Betriebsanleitung der
Dunkermotoren GmbH mit wichtigen Informati-
onen für
• den Monteur
• die Elektrofachkraft
• den Benutzer.
Die Betriebsanleitung ist an den vorgenannten
Personenkreis weiterzuleiten und vom Benut-
zer entsprechend aufzubewahren.
Diese Betriebsanleitung beschreibt die Hand-
habung eines elektromotorischen Antriebes
für Sonnenschutzanlagen im speziellen
Ra󰀨storen bzw. Jalousien.
Die Jalousieantriebe der Baureihe D259 /
D359 sind mit je einer einstellbaren oberen
und unteren Endlage ausgestattet. Für die
obere Endlage steht zusätzlich ein externer
Auaufendschalter (Pilztaster) zur Verfügung.
Die Antriebe sind bei Auslieferung standard-
mäßig auf die untere Endlage eingestellt. Bei
Einbau in die herabgelassene Jalousie ist eine
Einstellung der oberen Endlage bei Verwen-
dung des Auaufendschalters nicht erforder-
lich.
Einstellbereich der Endlagen: 0-68 Umdre-
hungen
Voreingestellter Weg zwischen unterer und
oberer
Endlage: 60 Umdrehungen

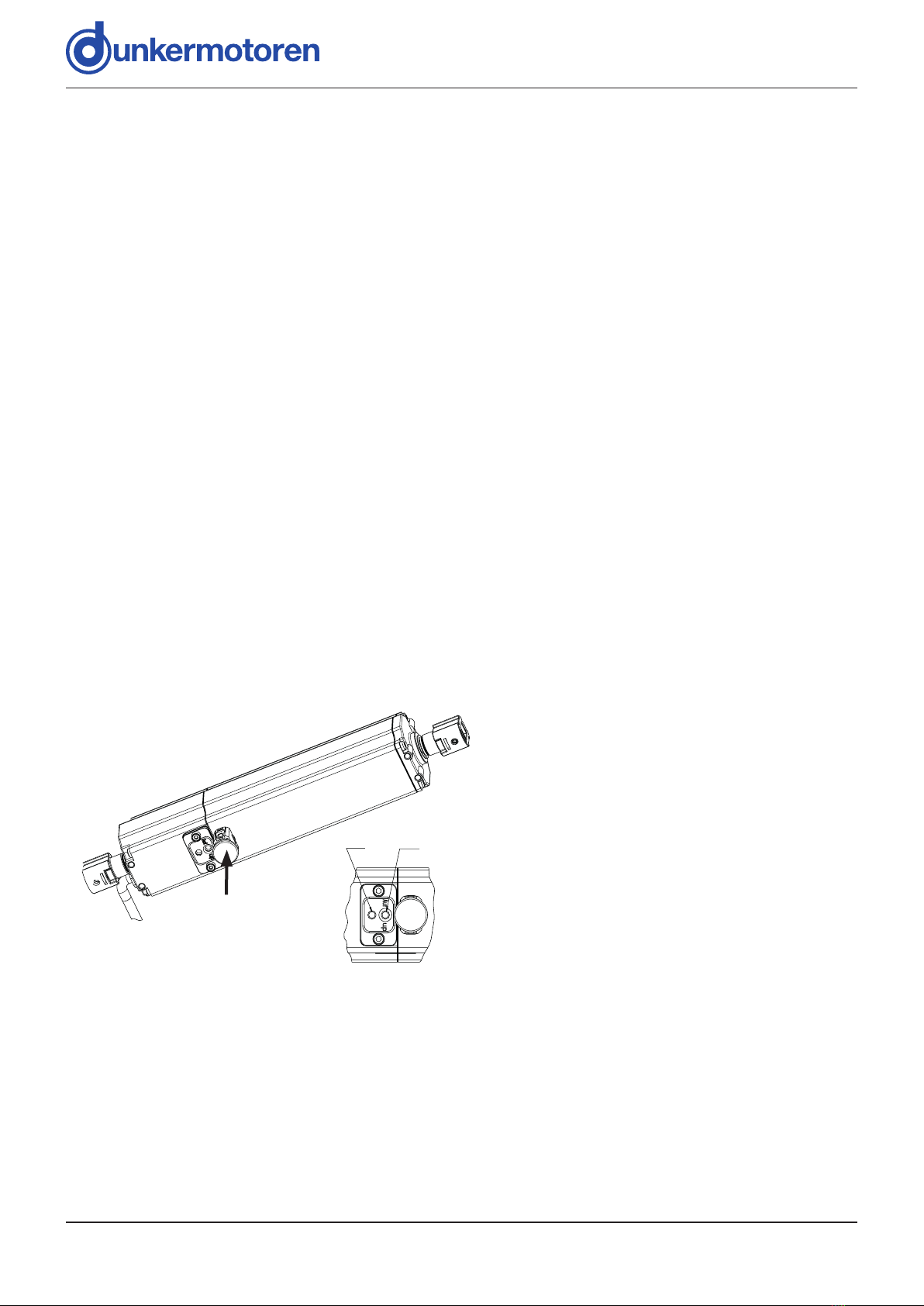

Limit switch/
Auaufendschalter
1) 2)
1) Lower end position - white adjustment button/
Untere Endlage - weißer Einstellknopf
2) Upper end position - black adjustment button/
Obere Endlage - schwarzer Einstellknopf

Version 03.2017 Page/ Seite 3 www.dunkermotoren.comVersion 03.2017| Page/ Seite 2 www.dunkermotoren.com
2 Setting end positions
2.1 Setting the upper end position
• Drive the blind to at least 0.5 m* below the
desired upper end position.
• Switch on the venetian blind in the “up”
direction and at the same time push the
adjustment button 2 (black) „Up“ for the
time the venetian blind moved approx. 0.5
m* (about 15 sec.). After this time the ad-
justment button remains snapped.
• Continue to run the venetian blind in the
desired end position. A ne adjustment is
possible by typing on the switch.
• To x the adjustment move in the down
direction; the adjustment button snaps out.
2 Endlageneinstellung
2.1 Einstellung der oberen Endlage
• Jalousie in einen ausreichenden Abstand
(mind. 0,5m) vor die gewünschte neue obere
Endlage fahren.
• Jalousie in „AUF“-Richtung über Taster fa-
hren, hierbei Einstellknopf 2 (schwarz)„AUF“
für einen Jalousielaufweg von ca. 0,5 m* (ca.
15 Sek.) gedrückt halten, danach selbsthal-
tend.
• Jalousie weiter in „AUF“-Richtung in die ge-
wünschte Endlage fahren, Feineinstellung
durch Tippen am Taster möglich.
• Mit „AB“-Befehl Endlageneinstellung xieren;
der Einstellknopf springt heraus.
2.2 Setting the lower end position
• Drive the blind to at least 0.5 m* above the
desired lower end position.
• Switch on the venetian blind in the “down”
direction and at the same time push the ad-
justment button 1 (black) for the time the
venetian blind moved approx. 0.5 m*(about
15 sec.). After this time the adjustment button
remains snapped in.
• Continue to run the venetian blind in the
desired end position. A ne adjustment is
possible by typing on the switch.
• To x the adjustment move in the up direc-
tion; the adjustment button snaps out.
* By venetian blind lengths more than 1.5 m
add approx. 0.2 m per meter.
If needed, e.g. critical high of the slat package,
the push button can be demounted.
a) lift one of the side snap locks with a thin
screw driver
b) press the push button to the side. Do not
remove the cover below the push button!
2.2 Einstellung der unteren Endlage
• Jalousie in einen ausreichenden Abstand
(mind. 0,5m) vor die gewünschte neue un-
tere Endlage fahren.
• Jalousie in „AB“-Richtung über Taster fa-
hren, hierbei Einstellknopf 1 (weiß) für ei-
nen Jalousielaufweg von ca. 0,5 m* (ca. 15
Sek.) gedrückt halten, danach selbsthal-
tend.
• Jalousie weiter in „AB“-Richtung in die ge-
wünschte Endlage fahren, Feineinstellung
durch Tippen am Taster möglich.
• Mit „AUF“-Befehl Endlageneinstellung xie-
ren; der Einstellknopf springt heraus.
* Bei Jalousiehöhen über 1,5 m sind pro zu-
sätzlichen Meter ca. 0,2 m hinzuzurechnen.
Der standardmäßige Schaltpilz kann bei
kritischen Pakethöhen ohne großen Aufwand
demontiert werden.
a) Mit dünnem Schraubendreher einen der
beiden seitlichen Schnappverschlüsse
anheben.
b) Schaltpilz seitlich weg drücken. Die Abde-
ckung unter dem Schaltpilz nicht entfer-
nen!

Version 03.2017| Page/ Seite 4 www.dunkermotoren.com
2.3 Electrical connection 2.3 Elektrischer Anschluß
Figure 1:
Connection of 1 ve-
netian blind drive using
a single pole switch
Figure 2:
Connection of two
venetian blind drives
using a two-pole switch
Figure 3:
Inadmissible connection of
two venetian blind drives
using a single pole switch
Bild 1:
Anschlußschema
für 1 Jalousiean-
trieb über einpoligen
Schalter
Bild 2:
Anschlußschema für
2 Jalousieantriebe mit
zweipoligem Schalter
Bild 3:
unzulässiger Anschluß
von 2 Jalousieantrieben
über einen einpoligen
Schalter/ Taster

Version 03.2017 Page/ Seite 5 www.dunkermotoren.comVersion 03.2017| Page/ Seite 4 www.dunkermotoren.com
HINWEISVORSICHT
NOTICECAUTION
Before commissioning, it is
essential that the following
safety instructions in the rele-
vant section are read and un-
derstood, and then observed!
Non-observance can result in
danger to persons or damage to
the device.
Vor der Inbetriebnahme sind
unbedingt die nachfolgenden
Sicherheitshinweise zu lesen
und zu beachten! Eine Nicht-
beachtung kann zu Gefahren
bei Personen oder Beschädi-
gungen an dem Gerät führen.
HINWEISWARNUNG
Alle Montageanweisungen
befolgen, da falsche Montage
zu ernsthaften Verletzungen
führen kann!
NOTICEWARNING
3 Sicherheitshinweise3 Safety guidelines
HINWEIS
WARNUNG
Halten Sie Kinder unter 8 Jah-
ren von Steuerung und Fern-
steuerung fern!
NOTICEWARNING
Keep children under the age
of 8 away from controls and
remote controls!
HINWEISWARNUNG
Dieses Gerät kann von Kin-
dern ab 8 Jahren und darü-
ber sowie von Personen mit
verringerten physischen,
sensorischen oder mentalen
Fähigkeiten oder Mangel an
Erfahrung und Wissen be-
nutzt werden, wenn sie be-
aufsichtigt oder bezüglich
des sicheren Gebrauchs des
Gerätes unterwiesen wurden
und die daraus resultierenden
Gefahren verstehen.
Kinder dürfen nicht mit dem
Gerät spielen.
Reinigung und Benutzer-War-
tung dürfen nicht von Kindern
ohne Beaufsichtigung durch-
geführt werden.
NOTICEWARNING
This device can be used by
children of 8 years and abo-
ve, as well as persons with
physical, sensory, or mental
disabilities, or persons with
inadequate experience and
knowledge, if they are supervi-
sed or instructed in the secure
use of the device and under-
stand the resulting risks.
Children must not play with
the device.
Cleaning and maintenance
must not be accomplished by
children without supervision.
Follow the installation instruc-
tions because wrong installati-
on can cause serious injuries!
HINWEISWARNUNG
Wird das Gerät nicht entspre-
chend der Bestimmungsge-
mäßen Verwendung eingesetzt
(verwendet), haftet der Her-
steller nicht für entstandene
Personen- und Sachschäden.
NOTICEWARNING
If the device is not used in ac-
cordance with the designated
use, the manufacturer is not
liable for personal injury and/or
damage to property.

Version 03.2017| Page/ Seite 6 www.dunkermotoren.com
HINWEISWARNUNG
NOTICEWARNING
No installation of moist
motors.
Kein Einbau von feuchten
Antrieben.
HINWEISWARNUNG
NOTICEWARNING
No work on the electrical sys-
tem in case of humidity.
Vermeidung von Elektroar-
beiten bei Feuchtigkeit.
Bestimmungsgemäßer Tem-
peraturbereich: -10°C bis
+60°C
Außergewöhnlicher Tempe-
raturbereich: -20°C bis +80°C
für max. 20% der zu erwar-
tenden Lebensdauer bei nicht
durchgängigem Betrieb. Die
Leistungsangaben wurden bei
einer Umgebungstemperatur
von +20°C ermittelt. Abwei-
chende Umgebungstempera-
turen führen zu geänderten
Leistungsdaten.
HINWEISVORSICHT
NOTICE
CAUTION
HINWEIS
WARNUNG
NOTICEWARNING
The drive should not be directly
exposed to the weather.
Der Antrieb darf nur so einge-
baut werden, dass er keiner
direkten Witterung ausgesetzt
ist.
HINWEISVORSICHT NOTICECAUTION
Der Antrieb darf nicht mit
aggressiven Medien in Berüh-
rung kommen bzw. behandelt
werden.
Temperature range for normal
use: -10°C to +60°C
Temperature range for excep-
tional use: -20°C to +80°C for
maximum 20% of the ex-
pected life time by not con-
tinuous running. The engine
ratings were determined at an
ambient temperature of +20°C.
Di󰀨erent ambient tempera-
tures lead to di󰀨erent ratings.
The drive must not come into
contact with agressive media.
HINWEISVORSICHT
NOTICECAUTION
Bewegte Teile des Antriebes
und Antriebsteile die sich
während des Betriebes erwär-
men bzw. stark erhitzen kön-
ne, die unter einer Höhe von
2,5 m vom Boden oder einer
anderen Ebene betrieben wer-
den müssen gegen
Berührung geschützt sein.
Moving parts and parts of
the drive which may heat up
signicantly during operation,
intended to be installed at a
height of less them 2,5 m abo-
ve oor level or other access
level need to be protected
against physical contact.
HINWEISVORSICHT
NOTICECAUTION
During transportation and
storage the motors have to be
protected against humidity.
Antriebe sind bei Transport
und Lagerung vor Feuchtig-
keit zu schützen.

Version 03.2017 Page/ Seite 7 www.dunkermotoren.comVersion 03.2017| Page/ Seite 6 www.dunkermotoren.com
HINWEISWARNUNG
NOTICEWARNING
Ensure that all persons
maintain a su󰀩cient safety
distance from the danger area
of the machine as long as the
drive is running.
Halten Sie Personen solange
von der Anlage fern, bis diese
still steht.
HINWEISWARNUNG
NOTICEWARNING
Before doing any work (main-
tenance, window cleaning) on
the device, disconnect power
supply.
Bei Arbeiten an der Anlage
(Wartung, Fenster putzen)
trennen Sie stets die Anlage
von der Spannungsversor-
gung.
3.1 Allgemeine Hinweise
• Halten Sie Kinder unter 8 Jahren von Steue-
rung und Fernsteuerung fern!
• Dieses Gerät kann von Kindern ab 8 Jah-
ren und darüber sowie von Personen mit
verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfah-
rung und Wissen benutzt werden, wenn sie
beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wur-
den und die daraus resultierenden Gefahren
verstehen.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzer-Wartung dürfen
nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
• Antriebe sind bei Transport und Lagerung vor
Feuchtigkeit zu schützen.
• Kein Einbau von feuchten Antrieben.
• Vermeidung von Elektroarbeiten bei Feuch-
tigkeit.
• Temperaturbereich von -20°C bis +80°C ist
einzuhalten.
• Der Antrieb darf nur so eingebaut werden,
dass er keiner direkten Witterung ausgesetzt
ist.
• Die Anlage ist in regelmäßigen Intervallen auf
Verschleiß oder Beschädigung insbesondere
der Anschlußkabel zu prüfen.
• Zweckentfremdeter Gebrauch nur nach
Rücksprache mit dem Hersteller!
• Halten Sie Personen solange von der Anlage
fern, bis diese still steht.
• Bei Arbeiten an der Anlage (Wartung, Fen-
ster putzen) trennen Sie stets die Anlage vom
Versorgungsnetz.
• Der A-bewertete Emissionsschalldruckpegel
des Antriebs überschreitet 70dB(A) nicht.
3.1 General information
• Keep children under the age of 8 away from
controls and remote controls!
• This device can be used by children of 8 ye-
ars and above, as well as persons with physi-
cal, sensory, or mental disabilities, or persons
with inadequate experience and knowledge,
if they are supervised or instructed in the
secure use of the device and understand the
resulting risks.
Children must not play with the device.
Cleaning and maintenance must not be ac-
complished by children without supervision.•
During transportation and storage the motors
have to be protected against shocks and
humidity.
• No installation of damp motors.
• No Work on the electrical system in case of
humidity.
• It is recommended that the temperature ran-
ge of -20°C to +80° be maintained.
• The drive should not be exposed to direct
weather.
• The installation is to be checked regularly for
defective
balance, wear and damage especially the
connection cables.
• Misused usage are only permitted after con-
sultation with the manufacturer.
• Ensure that all persons maintain a su󰀩cient
safety distance from the danger area of the
machine as long as the motor is running.
• Before doing any work (maintenance, clea-
ning windows) on the electric, disconnect
power supply.
• The A-weighted sound pressure level does
not exceed 70 dB (A).

Version 03.2017| Page/ Seite 8 www.dunkermotoren.com
3.2 Montageanweisung
• Der Anschluß darf nur von einer autorisierten
Fachkraft vorgenommen werden.
• Für die Installation sind die gültigen VDE-
bzw. länderspezischen Vorschriften zu
beachten.
• Bei der Installation muß eine allpolige Tren-
nung des Motors vom Netz gescha󰀨en wer-
den oder ein zweipoliger Schalter mit minde-
stens 3mm Kontaktö󰀨nungsweite verwendet
werden.
• Bevor der Antrieb installiert wird, sind alle
nicht benötigten Leitungen zu entfernen
und jegliche Einrichtungen die nicht für eine
Betätigung mit Kraftantrieb benötigt werden,
außer Betrieb zu setzen.
• Der Antrieb treibt über ein Kupplungselement
eine Wickelwelle an, die wiederum einen
Aufzugsmechanismus für das Ra󰀨en oder
Wenden von Lamellen eines Ra󰀨stores bzw.
einer Jalousie antreibt.
• Das Kupplungselement ist formschlüssig mit
der Abtriebwelle des Antriebs und mit der
Wickelwelle des Ra󰀨stores
beziehungsweise der Jalousie zu verbinden.
• Die Einrichtung bzw. Anpassung des Antriebs
an die jeweilige Gegebenheit ist gemäß Kapi-
tel 2 Endlageneinstelllung
vorzunehmen.
• Es ist der darauf zu achten das der Antrieb
und des Kupplungelement für das Heben und
Senken des angetriebenen Ra󰀨stores ausrei-
chend hinsichtlich Bemessungsdrehmoment
und Betriebsdauer dimensioniert ist. Auf die
Einhaltung der zulässigen Umgebungsbedin-
gungen ist zu achten.
3.2 Installation instructions
• Installation and wiring work on the electrical
installation may be carried out only by an
authorised, qualied electrician.
• The generally applicable regulations (VDE)
have to be complied with for the installation.
• For installation, all-pole disconnection from
the mains with a contact gap of at least 3 mm
per pole is required.
• Before installing the drive close all parts
down which are not necessary for the opera-
tion.
• The motor drives a winding shaft by a cou-
pling device. The winding shaft drives an
elevator mechanism for reaping or turning the
lamellas of external blinds or venetians.
• The coupling device has to be form-t con-
nected with the outputshaft of the drive and
the winding shaft of the external blinds or
venetians.
• The installation or adjustment of the drive to
the particular situation has to be made accor-
dingly to chapter 2 „setting end positions“.
• Ensure that the drive and the coupling device
are dimensioned su󰀩ciently concerning the
rated torque and the life-time for lifting and
lowering the external blinds. Make sure that
the ambient conditions are within th allowed
limits.

Version 03.2017 Page/ Seite 9 www.dunkermotoren.comVersion 03.2017| Page/ Seite 8 www.dunkermotoren.com
3.3 General information for operation
• If the drive is controlled by a switch, the
switch within sight of the plant and at a height
of at least 1.5 meters must be installed.
• Permanently installed control devices must
be attached visibly.
• Moving parts of drives intended to be instal-
led at a height of less than 2,5 m above oor
level or other access level need to be pro-
tected.
• For Parallel operation of two venetian blind
drives a bipolar switch is necessary. The con-
nection should be done like in Figure 2.
• Direct switching of the direction should be
avoided. Either a switch with a pronounced
„zero“-position or integreated changeover
delay should be used. Minimum pause time
when changing direction. 200msec; recom-
mendation of Dunkermotoren: 500mSec.
• Simultaneously up and down commands are
permitted! Only use mechanically or electri-
cally locked switching elements.
• Due to the warming of the motors, make sure
that the connection cable is not in touch with
the motor housing.
• Avoid axial loads on the motor shaft, as far
as possible!!
• In case of a damaged motor only the manuf-
acturer or the customer service or a similarly
qualied person can x the motor.
• The power cable for this drive may be re-
placed only supplied by the same conductivity
type provided by the manufacturer.
• If the power supply connection lead of the
drive gets damaged, it must be replaced by
the manufacturer or customer service, in or-
der to avoid any hazards.
3.3 Hinweise für den Betrieb
• Wird der Antrieb über einen Taster angesteu-
ert, so ist der Taster in Sichtweite der Anlage
und in einer Höhe von mind. 1,5m anzubrin-
gen.
• Fest montierte Steuer-einrichtungen müssen
sichtbar angebracht werden.
• Bewegende Teile von Antrieben die unter
einer Höhe von 2,5m vom Boden oder einer
anderen Ebene betrieben werden, müssen
geschützt sein.
• Bei Parallel-Betrieb zweier Jalousieantriebe
ist grundsätzlich ein zweipoliger Schalter zu
verwenden und der Anschluß entsprechend
Bild 2 vorzunehmen.
• Ein direktes Umschalten der Laufrichtung ist
zu vermeiden. Es sind entweder Schalter mit
einer ausgeprägten „Null“-Stellung oder mit
integrierter Umschalt-verzögerung zu verwen-
den. Mindestpausenzeit bei Drehrichtungs-
wechsel: 200mSek.; Empfehlung von Dunker-
motoren: 500mSek.
• Gleichzeitige Auf- und Ab-Befehle sind unzu-
lässig! Es dürfen nur mechanisch oder elek-
trisch verriegelte Schalter verwendet werden.
• Aufgrund der Erwärmung der Antriebe ist
darauf zu achten, daß das Anschlußkabel
nicht mit dem Antriebsgehäuse in Berührung
kommt!
• Axiale oder radiale Belastungen der Motor-
welle sind unzulässig!!
• Bei Beschädigung des Antriebes darf dieser
nur durch den Hersteller oder seinen Kunden-
dienst oder eine ähnlich qualizierte Person
repariert werden, um Gefährdungen zu ver-
meiden.
• Die Netzanschlussleitung dieses Antriebs
darf nur durch den gleichen Leitungstyp, ge-
liefert vom Hersteller, ersetzt werden.
• Wenn die Netzanschlussleitung dieses Ge-
rätes beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder
eine ähnlich qualizierte Person ersetzt wer-
den, um Gefährdungen zu vermeiden.
Type/
Typ
Nominal voltage/
Nennspannung [V]
Nominal frequency/
Nennfrequenz [Hz]
Nominal torque/
Nenndrehmoment
[Nm]
D259 230 50 6
D359 230 50 10
3.4 Technical data 3.4 Technische Daten

Version 03.2017| Page/ Seite 10 www.dunkermotoren.com
Dunkermotoren GmbH | Allmendstraße 11 | D-79848 Bonndorf/Schwarzwald
Phone [phone] | Fax [phone]/212 | [email protected]
