1. Information préalables 2
1. 1. Domaine d’application 2
1. 2. Responsabilité 2
2. Installation 3
2. 1. Montage 3
2. 2. Règles de câblage et de compatibilité 4
2. 3. Mise en service 5
2. 4. Astuces et conseils d’installation 8
3. Utilisation et maintenance 10
3. 1. Fonctions « montée » et « descente » 10
3. 2. Fonction STOP 10
3. 3. Astuces et conseils d’utilisation 10
4. Données techniques 11
1. INFORMATION PRÉALABLES
1. 1. DOMAINE D’APPLICATION
Les motorisations MAESTRIA WT sont conçues pour motoriser tous types de produit motorisés
verticaux d’extérieur à l'exception des systèmes avec loquets.
L’installateur, professionnel de la motorisation et de l’automatisation de l’habitat doit s’assurer que
l’installation du produit motorisé une fois installé respecte les normes en vigueur dans le pays de mise
en service comme notamment la norme sur les produit motorisés d’extérieur EN 13561.
1. 2. RESPONSABILITÉ
Avant d’installer et d’utiliser la motorisation, lire attentivement cette notice. Outre les instructions
décrites dans cette notice, respecter également les consignes détaillées dans le document joint
Consignes de sécurité.
La motorisation doit être installée par un professionnel de la motorisation et de l’automatisation de
l’habitat, conformément aux instructions de Somfy et à la réglementation applicable dans le pays de
mise en service.
Toute utilisation de la motorisation hors du domaine d’application décrit ci-dessus est interdite. Elle
exclurait, comme tout irrespect des instructions figurant dans cette notice et dans le document joint
Consignes de sécurité, toute responsabilité et garantie de Somfy.
L’installateur doit informer ses clients des conditions d’utilisation et de maintenance de la motorisation
et doit leur transmettre les instructions d’utilisation et de maintenance, ainsi que le document joint
Consignes de sécurité, après l’installation de la motorisation. Toute opération de Service Après-Vente
sur la motorisation nécessite l’intervention d’un professionnel de la motorisation et de l’automatisation
de l’habitat.
Si un doute apparaît lors de l’installation de la motorisation ou pour obtenir des informations
complémentaires, consulter un interlocuteur Somfy ou aller sur le site www.somfy.com.
!Avertissement Sécurité! 1
Attention ! " Information
SOMMAIRE
Cette notice s’applique à toutes les déclinaisons de MAESTRIA WT dont les déclinaisons sont disponibles
au catalogue en vigueur.
NOTICE ORIGINALE

3
Copyright © 2016 Somfy SAS. All rights reserved.
FR
Images non contractuelles

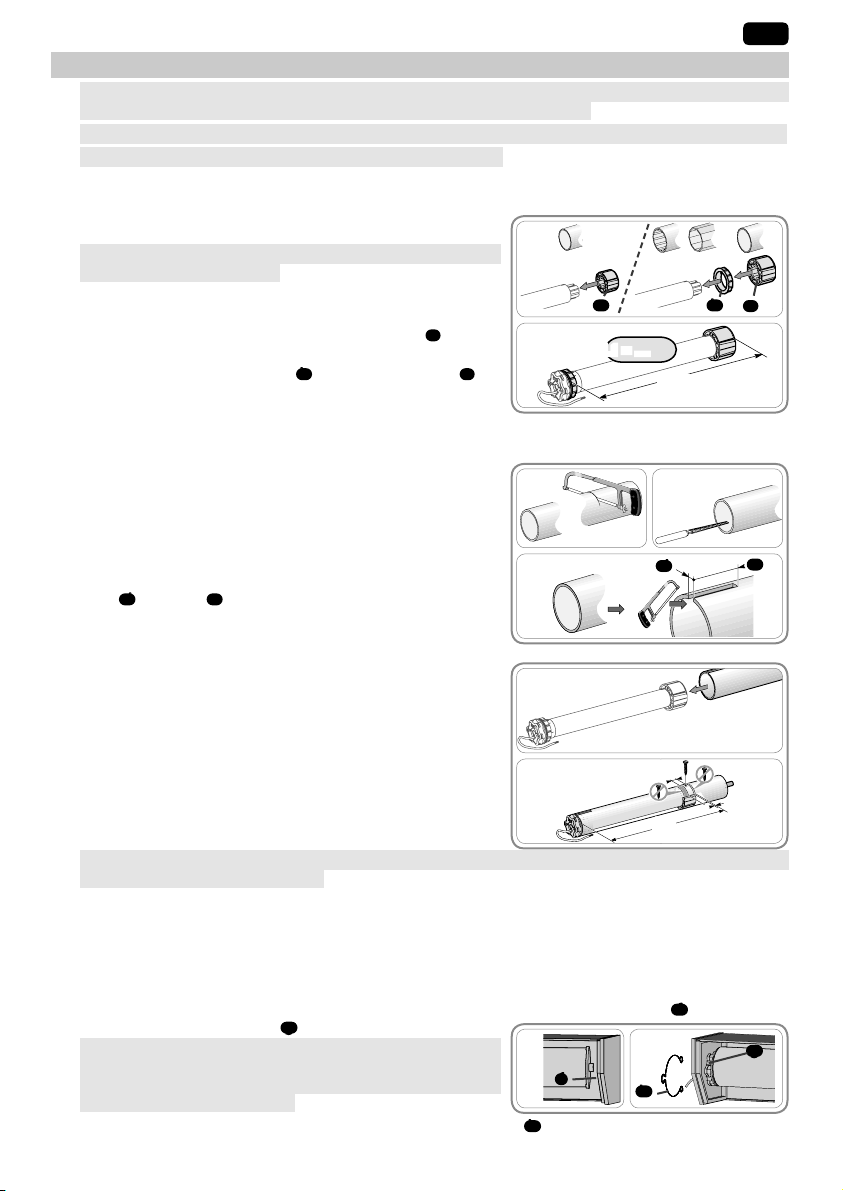

2. INSTALLATION
1
Consignes à suivre impérativement par le professionnel de la motorisation et de l’automatisation
de l’habitat réalisant l’installation de la motorisation.
1
Ne jamais laisser tomber, choquer, percer, immerger la motorisation.
1
Installer un point de commande individuel pour chaque motorisation.
2. 1. MONTAGE
2. 1. 1. Préparation de la motorisation
1
S’assurer que le diamètre intérieur du tube est supérieur
ou égal à 47 mm.
1) Monter les accessoires nécessaires à l’intégration de la
motorisation dans le tube d’enroulement :
• Soit uniquement la roue a sur la motorisation.
• Soit la couronne b et la roue c sur la motorisation.
2) Mesurer la longueur (L1) entre le bord intérieur de la tête de
la motorisation et l’extrémité de la roue.
2. 1. 2. Préparation du tube
1) Couper le tube d’enroulement à la longueur désirée en
fonction du produit à motoriser,
2) Ébavurer le tube d’enroulement et éliminer les copeaux.
3) Pour les tubes d’enroulement lisses à l’intérieur, découper
une encoche selon les cotes suivantes : d = 4 mm /
0.16 In ; e = 28 mm / 1.1 In.
2. 1. 3. Assemblage motorisation - tube
1) Glisser la motorisation dans le tube d’enroulement. Pour
les tubes d’enroulement lisses à l’intérieur, positionner
l’encoche découpée sur l’ergot de la couronne.
2) La roue doit être bloquée en translation dans le tube
d’enroulement :
• Soit en fixant le tube d’enroulement sur la roue à l’aide
de 4 vis parker Ø 5 mm ou 4 rivets pop acier Ø 4,8 mm
placés entre 5 mm et 15 mm de l’extrémité extérieure de
la roue, quel que soit le tube d’enroulement.
1
Les vis ou les rivets pop ne doivent pas être fixés sur la
motorisation mais uniquement sur la roue.
• Soit par l’utilisation d’un stop roue, pour les tubes non lisses.
2. 1. 4. Montage de l’ensemble tube - motorisation
- Fixer l’embout de tube sur le tube d’enroulement.
Motorisation à tête étoile
1) Monter et fixer l’ensemble tube-motorisation sur le support embout f et sur le support tête étoile
pour la motorisation g .
1
S’assurer que l’ensemble tube-motorisation est verrouillé
sur le support embout. Cette opération permet d’éviter à
l’ensemble tube-motorisation de sortir de la fixation du
support embout.
2) Suivant le type de support, mettre l’anneau d’arrêt h en place.
1)
L1
L1 = …
2)
Ø > 47 mmØ = 47 mm
a c b
3)
1) 2)
d e
15 mm
5 mm
L1
1)
2)
1) 2)
f
g
h

4Copyright © 2016 Somfy SAS. All rights reserved.
FR
Images non contractuelles
Motorisation à tête ronde
"
Pour les moteurs supérieurs à 25 Nm, utiliser un support
adapté référencé par Somfy.
1) Fixer le support i sur la tête moteur, puis la joue amovible j .
2) Glisser l’ensemble tube-motorisation-joues amovibles
dans le caisson.
2. 2. RÈGLES DE CÂBLAGE ET DE COMPATIBILITÉ
2. 2. 1. Alimentation
1
Ne pas connecter une motorisation à un transformateur d‘isolement.
1
Ne pas utiliser un dispositif de commande à coupure secteur avec une motorisation.
2. 2. 2. Interrupteurs et système de contrôle
1
La longueur totale de câble entre l'interrupteur et la
motorisation ne doit pas dépasser 50 mètre.
1
Ne pas utiliser plus d‘un interrupteur par motorisation.
1
Utiliser uniquement des interrupteurs mécanique
ou électromécanique (ex: relays) pour contrôler une
motorisation. Les contacts des relais ne doivent pas être contournés par des condensateurs.
1
En mode utilisateur, ne pas utiliser d'interrupteur électrique qui permette un appui simultané sur les
touche « Montée » et « Descente ».
1
Les motorisations ne doivent pas être pilotées par un relais à condensateur statique ou à triac.
1
Toujours se référer aux instructions du système de commande pour faire le câblage approprié.
1
Pour les systèmes de contrôle utilisant une "procédure de reconnaissance automatique de la durée
de fonctionnement", veuillez prendre en compte les recommandations formulées par le fabricant du
contrôleur: Le Neutre contrôleur doit être connecté au Neutre de chaque moteur.
2. 2. 3. Câblage
!Respecter la Norme NF C 15-100 pour les installations électriques.
!Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un
fourreau.
!Attacher les câbles pour éviter tout contact avec une partie en mouvement.
!Si la motorisation est utilisée en extérieur, et si le câble d’alimentation est de type H05-VVF alors
installer le câble dans un conduit résistant aux UV, par exemple sous goulotte.
!Le câble de la motorisation est démontable. S’il est endommagé, le remplacer à l’identique.
1
Laisser le câble d’alimentation de la motorisation accessible : il doit pouvoir être remplacé
facilement.
1
Toujours faire une boucle sur le câble d’alimentation pour éviter la pénétration d’eau dans la
motorisation !
- Couper l’alimentation secteur.
- Connecter la motorisation selon les informations du tableau
ci-dessous :
Câble
Neutre (N) Phase (L1) Phase (L2) Terre ( )
230 V 50 Hz Bleu Marron Noir Vert-jaune
1)
2)
i
j
L ≤50 m
230 V50 Hz
NL1 L2
OFF

5
Copyright © 2016 Somfy SAS. All rights reserved.
FR
Images non contractuelles
"
La motorisation peut être câblé en parallèle. Dans ce
cas, prendre en considération la charge maximale de
l'interrupteur ou du contrôleur utilisé
1
Les phases et les neutres de chaque motorisation doivent
être reliés entre eux respectivement.
1
Ne pas utiliser de câbles multipolaires pour piloter
plusieurs motorisations. Chaque motorisation doit être
connecté à son propre câble d‘alimentation.
2. 3. MISE EN SERVICE
1
U t i l i s e r l e c â b l e d e r é g l a g e u n i v e r s e l 9 0 1 5 9 7 1 ( s u i v r e l e s i n s t r u c t i o n s d é c r i t e s s u r l a n o t i c e
correspondante pour la connexion), ou utiliser un interrupteur double poussoir sans verrouillage
pour effectuer ces réglages.
Suivre les étapes suivantes pour réaliser la mise en service :
1) Vérification du sens de rotation (§2. 3. 1)
2) Réglage des fins de course (§2. 3. 2)
3) Réglage des fonctions avancées (§2. 3. 3)
2. 3. 1. Vérification du sens de rotation
1) Rétablir l'alimentation secteur.
Appuyer sur la touche « Montée » :
• S i l e p r o d u i t m o t o r i s é m o n t e , l e c â b l a g e e s t c o r r e c t , p a s s e r
à l'étape de réglage des fins de course (§2.3.2).
• S i l e p r o d u i t m o t o r i s é d e s c e n d , p a s s e r à l ’ é t a p e s u i v a n t e .
2) Couper l'alimentation secteur.
- Inverserlefil marronetle filnoir reliésaupoint de commande.
3) Rétablir l'alimentation secteur.
- Appuyer sur la touche « Montée » pour contrôler le sens de
rotation.
2. 3. 2. Réglage des fins de course
"
Le réglage des fins de course dépend de l’équipement du produit motorisé (voir tableau ci-dessous).
"
L’appui prolongé sur les touches « Montée » ou « Descente » entraîne une montée ou une descente
continue du produit motorisé.
"
L’appui bref sur les touches « Montée » ou « Descente » entraîne une montée ou une descente brève
du produit motorisé.
Équipements disponibles
k Butée Haute l Barre de charge
lourde Étapes à effectuer
--Voir E1
,-Voir E2
,,Voir E3*
*Cette étape est particulièrement adaptée pour les "Screen ZIP" ou pour tout autre produit motorisé
spécifique avec une barre de charge lourde et un arrêt en butée haute.
1
Utiliser le câble de réglage universel 9015971 (suivre les instructions décrites sur la notice
correspondante pour la connexion), ou utiliser un interrupteur double poussoir sans verrouillage pour
effectuer ces réglages.
1)
2)
3)
ON
ON
OFF
OK
2
OK
k
l
M MM
L1
L2
N

6Copyright © 2016 Somfy SAS. All rights reserved.
FR
Images non contractuelles
E1. RÉGLAGE MANUEL DES FINS DE COURSE
Réglage de fin de course haute
1) Appuyer simultanément sur les touches « Montée » et
« Descente » jusqu’au va-et-vient du produit motorisé.
2) Appuyer sur la touche « Montée » jusqu’au va-et-vient du
produit motorisé.
3) Placer le produit motorisé en position de fin de course
haute souhaitée.
• Si besoin, ajuster la position du produit motorisé avec les
touches « Montée » ou « Descente ».
4) Appuyer brièvement sur la touche « Descente » suivi
immédiatement d'un second appui sur la touche
« Descente » jusqu’au va-et-vient du produit motorisé.
Réglage de fin de course basse
5) Placer le produit motorisé en position de fin de course
basse souhaitée.
• Si besoin, ajuster la position du produit motorisé avec les
touches « Montée » ou « Descente ».
6) Appuyer brièvement sur la touche « Montée » suivi
immédiatement d'un second appui sur la touche « Montée »
jusqu’au va-et-vient du produit motorisé.
7) Appuyer simultanément sur les touches « Montée » et « Descente » jusqu’au va-et-vient du produit
motorisé pour valider le réglage.
E2. RÉGLAGE MANUEL DE LA FIN DE COURSE BASSE ET AUTOMATIQUE DE LA FIN DE COURSE HAUTE
La fin de course haute se règle automatiquement alors que la fin de course basse doit être réglée.
Réglage de fin de course basse
1) Appuyer simultanément sur les touches « Montée » et
« Descente » jusqu’au va-et-vient du produit motorisé.
2) Appuyer sur la touche « Montée » jusqu’au va-et-vient du
produit motorisé.
3) Placer le produit motorisé en position de fin de course
basse souhaitée.
• Si besoin, ajuster la position du produit motorisé avec les
touches « Montée » ou « Descente ».
4) Appuyer brièvement sur la touche « Montée » suivi
immédiatement d'un second appui sur la touche « Montée »
jusqu’au va-et-vient du produit motorisé.
5) Appuyer simultanément sur les touches « Montée » et
« Descente » jusqu’au va-et-vient du produit motorisé pour
valider le réglage.
5)
3s
1)
7)
3)
3s
0.5s
0.5s
3s
3s
3s
4)
6)
2)
1)
5)
3)
3s
3s
0.5s 3s
3s
4)
2)

7
Copyright © 2016 Somfy SAS. All rights reserved.
FR
Images non contractuelles
E3. RÉGLAGE AUTOMATIQUE DES FINS DE COURSE
Lorsque le produit motorisé est équipé d'une barre de charge
lourde et de butées hautes, les fins de course se règlent
automatiquement après avoir suivi la procédure suivante :
1) Appuyer simultanément sur les touches « Montée » et
« Descente » jusqu’au va-et-vient du produit motorisé.
2) Appuyer sur la touche « Montée » jusqu’au va-et-vient du
produit motorisé.
3) Appuyer simultanément sur les touches « Montée » et
« Descente » jusqu’au va-et-vient du produit motorisé.
4) Positionner le produit motorisé à mi-hauteur.
5) Appuyer et maintenir la touche « Descente » : le produit
motorisé descend jusqu'à la détection de la fin de course
basse.
6) Appuyer simultanément sur les touches « Montée » et
« Descente » jusqu’au va-et-vient du produit motorisé pour
valider le réglage.
"
Si après plusieurs tentatives, la fin de course basse ne se règle pas automatiquement, appliquer
l"étape E2.
2. 3. 3. Réglages des fonctions avancées
"
R é a l i s e r l e r é g l a g e d e s f o n c t i o n s a v a n c é e s a p r è s l ' é t a p e d e r é g l a g e d e s fi n s d e c o u r s e ( §2.3.2).
1
Utiliser le câble de réglage universel 9015971 (suivre les instructions décrites sur la notice
correspondante pour la connexion), ou utiliser un interrupteur double poussoir sans verrouillage
pour effectuer ces réglages.
FONCTION #BACK$RELEASE%POUR PRODUITS MOTORISÉS AVEC BUTÉE HAUTE UNIQUEMENT
"
Cette fonction permet de relâcher la tension de la toile après la fermeture du produit motorisé en
butée haute contre le caisson.
Par défaut, la fonction « Back release » est désactivée.
- Pour activer ou désactiver la fonction :
1) Placer le produit motorisé en position de fin de course haute.
2) Appuyer simultanément sur les touches « Montée » et
« Descente » jusqu’au mouvement du produit motorisé.
• Si la fonction « Back release » était inactive, elle est activée.
• Si la fonction « Back release » était active, elle est désactivée.
- Pour contrôler la fonction « Back release », positionner le produit motorisé à mi-hauteur puis appuyer
sur la touche « Montée » pour envoyer le produit motorisé en butée haute.
1)
3)
5) 6)
4)
2)
3s
3s
3s
1) 2)
3s

8Copyright © 2016 Somfy SAS. All rights reserved.
FR
Images non contractuelles
2. 4. ASTUCES ET CONSEILS D’INSTALLATION
2. 4. 1. Re-Réglage des fins de course
"
Les étapes suivantes ne s’appliquent que pour les fins de course réglées manuellement.
3. RÉAJUSTEMENT DES FINS DE COURSE RÉGLÉES EN MANUEL
Re-réglage de la fin de course haute
"
Dans ce mode, il y a un temps de réponse entre le point de commande et la réaction du produit
porteur.
1) Placer le produit motorisé en fin de course haute
2) Appuyer sur la touche « Montée » pendant environ
5 secondes,
3) Attendre 2 secondes,
4) Appuyer sur la touche « Montée » jusqu’au va-et-vient du
produit motorisé.
5) Répéter 4 fois l’étape 3) puis 4)
• Le dernier va-et-vient est bref,
6) Placer le produit motorisé en position de fin de course
haute souhaitée.
7) Appuyer brièvement sur la touche « Descente ».
1
Si le produit motorisé réagit, répéter l’étape 6.
8) Attendre 2 secondes,
9) Appuyer sur la touche « Descente » jusqu’au va-et-vient du
produit motorisé pour valider le réglage.
Re-réglage de la fin de course basse
"
Dans ce mode, il y a un temps de réponse entre le point de commande et la réaction du produit
porteur.
1) Placer le produit motorisé en fin de course basse
2) Appuyer sur la touche « Descente » pendant environ
5 secondes,
3) Attendre 2 secondes,
4) Appuyer sur la touche « Descente » jusqu’au va-et-vient du
produit motorisé.
5) Répéter 4 fois l’étape 3) puis 4)
• Le dernier va-et-vient est bref,
6) Placer le produit motorisé en position de fin de course
basse souhaitée.
7) Appuyer brièvement sur la touche « Montée ».
1
Si le produit motorisé réagit, répéter l’étape 6.
8) Attendre 2 secondes,
9) Appuyer sur la touche « Montée » jusqu’au va-et-vient du
produit motorisé pour valider le réglage.
3)
5)
7)
9)
1) 2)
4)
6)
8)
0.5 s
5 s
[ Étape 3
+
Étape 4 ]
x 4
2 s
2 s
2) 3)
5)
7)
9)
1)
4)
6)
8)
0.5 s
5 s
[ Étape 3
+
Étape 4 ]
x 4
2 s
2 s

9
Copyright © 2016 Somfy SAS. All rights reserved.
FR
Images non contractuelles
2. 4. 2. Retour en configuration d’origine
"
Utiliser le câble de réglage universel 9015971 (suivre les instructions décrites sur
sa notice correspondante pour la connexion), ou utiliser un interrupteur double poussoir sans
verrouillage.
- Appuyer simultanément sur les touches « Montée » et « Descente » du câble de réglage ou de
l’interrupteur double poussoir sans verrouillage jusqu’à ce
que le produit motorisé effectue un premier puis un second
va-et-vient.
• L a m o t o r i s a t i o n e s t d e n o u v e a u e n c o n fi g u r a t i o n d ’ o r i g i n e .
2. 4. 3. Questions sur la motorisation ?
Constats Causes possibles Solutions
Le produit motorisé ne
fonctionne pas. Le câblage est incorrect. Contrôler le câblage et le
modifier si besoin.
Le moteur est au thermique. Attendre que le moteur
refroidisse.
Le câble utilisé est non conforme. Contrôler le câble utilisé et
s’assurer qu’il possède 4
conducteurs.
Le point de commande n’est pas
compatible. Contrôler la compatibilité et remplacer le point de commande
si besoin.
Le produit motorisé s’arrête
trop tôt. La couronne est mal mise en place. Fixer la couronne correctement.
Les fins de course sont mal réglées. Réajuster les fins de course.
La procédure de re-réglage de
la fin de course ne fonctionne
pas après plusieurs tentatives.
La procédure de re-réglage a été
désactivée. Consulter un interlocuteur Somfy.
8s

10 Copyright © 2016 Somfy SAS. All rights reserved.
FR
Images non contractuelles
3. UTILISATION ET MAINTENANCE
Cette motorisation ne nécessite pas d’opération de maintenance.
3. 1. FONCTIONS #MONTÉE %ET #DESCENTE %
- Appuyer brièvement sur la touche « Montée » ou
« Descente » : le produit motorisé monte ou descend.
3. 2. FONCTION STOP
3. 2. 1. Avec un interrupteur double poussoir sans verrouillage
Le produit motorisé est en cours de mouvement.
- Appuyer simultanément sur les touches « Montée » et « Descente » du point de commande : le produit
motorisé s’arrête.
3. 2. 2. Avec un interrupteur double poussoir à verrouillage
1) Le produit motorisé monte.
- Appuyer sur la touche « Montée » du point de commande :
le produit motorisé s’arrête.
2) Le produit motorisé descend.
- Appuyer sur la touche « Descente» du point de commande :
le produit motorisé s’arrête.
3. 3. ASTUCES ET CONSEILS D’UTILISATION
3. 3. 1. Détection d’obstacles
"
La détection d'obstacle est fonctionnelle uniquement avec des produits motorisés compatibles.
Pour connaître les produits compatibles, consulter un professionnel de la motorisation et de
l’automatisation de l’habitat.
La détection automatique des obstacles permet de protéger le produit motorisé et de dégager les
obstacles :
Si le produit motorisé rencontre un obstacle à la montée ou
à la descente, le produit motorisé s’arrête automatiquement
et remonte ou descend légèrement afin de dégager
l’obstacle.
3. 3. 2. Questions sur la motorisation ?
Constats Causes possibles Solutions
Le produit motorisé ne
fonctionne pas. Le moteur est au thermique. Attendre que le moteur
refroidisse.
La détection d'obstacle ne
fonctionne pas alors que
le produit motorisé est
compatible.
La détection d'obstacle a été
désactivée. Consulter un interlocuteur Somfy.
"
Si le produit motorisé ne fonctionne toujours pas, consulter un professionnel de la motorisation et
de l’automatisation de l’habitat.
1)
2)

11
Copyright © 2016 Somfy SAS. All rights reserved.
FR
Images non contractuelles
4. DONNÉES TECHNIQUES
Alimentation 230 V 50 Hz
Température d’utilisation - 25 °C à + 60 °C
Indice de protection IP 44
Niveau de sécurité Classe I
Par la présente, Somfy SAS, F-74300 CLUSES déclare en tant que fabricant que la motorisation
couverte par ces instructions, marquée pour être alimentée en 230V~50Hz et utilisée comme
indiqué dans ces instructions, est conforme aux exigences essentielles des Directives
Européennes applicables et en particulier de la Directive Machine 2006/42/EC et de la Directive CEM
2014/30/EU.
Le texte complet de la déclaration de conformité à l'UE est disponible sur www.somfy.com/ce.
Antoine Crézé, responsable des homologations, agissant au nom du Directeur de l'Activité, Cluses,
10/2016.

12 Copyright © 2016 Somfy SAS. All rights reserved.
DE
Abbildungen ohne Gewähr.
1. Vorbemerkungen 12
1. 1. Anwendungsbereich 12
1. 2. Ha-ung 12
2. Installation 13
2. 1. Montage 13
2. 2. Für die Verkabelung und Kompatibilität geltende
Regeln 14
2. 3. Inbetriebnahme 15
2. 4. Tipps und Empfehlungen für die Installation 18
3. Bedienung und Wartung 20
3. 1. Die Funktionen "Auffahren" und "Abfahren" 20
3. 2. STOPP-Funktion 20
3. 3. Tipps und Empfehlungen für die Bedienung 20
4. Technische Daten 21
1. VORBEMERKUNGEN
1. 1. ANWENDUNGSBEREICH
MAESTRIA WT Antriebe sind für alle im Außenbereich verwendeten vertikalen Behänge vorgesehen.
Ausnahme: Systeme mit Verriegelungen.
Der Installateur, eine Elektrofachkra-nach DIN VDE 1000-10 für Antriebe und Automatisierungen im
Haustechnikbereich, muss sicherstellen, dass der Antrieb nach der Installation die gültigen Normen des
Landes, in dem er betrieben wird, insbesondere die Norm EN 13561 für Behänge, die im Außenbereich
montiert werden, einhält.
1. 2. HAFTUNG
Lesen Sie bitte vor der Installation und Verwendung des Antriebs diese Anleitung sorgfältig durch.
Befolgen Sie neben den Anweisungen in dieser Anleitung auch die ausführlichen Hinweise in den
beiliegenden Sicherheitsanweisungen.
Der Antrieb muss von einer fachlich qualifizierten Person (Elektrofachkra-nach DIN VDE 1000-10) für
Antriebe und Automatisierungen im Haustechnikbereich entsprechend den Somfy-Anweisungen und
den geltenden Vorschri-en im Land der Inbetriebnahme installiert werden.
Jede Verwendung des Antriebs außerhalb des oben beschriebenen Anwendungsbereichs ist untersagt.
Im Falle einer nicht bestimmungsgemäßen Verwendung, wie auch bei Nichtbefolgung der Hinweise
in dieser Anleitung und in den beiliegenden Sicherheitsanweisungen entfällt die Ha-ung und
Gewährleistungspflicht von Somfy.
Der Installateur hat seine Kunden über die Verwendungs- und Wartungsbedingungen des Antriebs
zu informieren und muss ihnen die Gebrauchs- und Wartungsanweisungen sowie die beiliegenden
Sicherheitsanweisungen nach der Installation des Antriebs aushändigen. Gegebenenfalls erforderliche
Kundendiensteingriffe an dem Antrieb sind von einer fachlich qualifizierten Person (Elektrofachkra-
nach DIN VDE 1000-10) für Antriebe und Automatisierungen im Haustechnikbereich durchzuführen.
Wenn Sie nach der Installation des Antriebs Fragen haben oder weitere Informationen benötigen,
wenden Sie sich an Ihre Somfy-Niederlassung oder besuchen Sie unsere Website www.somfy.com.
!Sicherheitshinweis! 1
Achtung " Information
INHALTSVERZEICHNIS
Die vorliegende Anleitung ist für alle MAESTRIA WT Antriebe gültig, die im derzeit gültigen
Produktkatalog aufgeführt sind.
ÜBERSETZTE ANLEITUNG

13
Copyright © 2016 Somfy SAS. All rights reserved.
DE
Abbildungen ohne Gewähr.
2. INSTALLATION
1
Diese Anweisungen sind von der Fachkra-für Antriebe und Automatisierungen im
Haustechnikbereich, die den Antrieb installiert, unbedingt einzuhalten.
1
Den Antrieb nicht fallen lassen, keinen Stößen aussetzen, nicht anbohren, nicht in Wasser tauchen.
1
Installieren Sie für jeden Antrieb eine eigene Bedieneinheit.
2. 1. MONTAGE
2. 1. 1. Vorbereitung des Antriebs
1
Stellen Sie sicher, dass der Innendurchmesser der Welle
mindestens 47 mm beträgt.
1) Montieren Sie die erforderlichen Zubehörteile, um den
Antrieb in die Welle einzusetzen:
• Montieren Sie dazu entweder nur den Mitnehmer a auf dem
Antrieb.
• oder bringen Sie den Adapter b und den Mitnehmer c auf
dem Antrieb an.
2) Messen Sie die Länge (L1) zwischen der Innenkante des
Antriebskopfs und der Außenkante des Mitnehmers.
2. 1. 2. Vorbereitung der Welle
1) Schneiden Sie die Welle entsprechend dem Produkt, für den
der Antrieb vorgesehen ist, auf die gewünschte Länge zu,
2) Entgraten Sie die Welle und entfernen Sie die Späne.
3) Sägen Sie bei einem Präzisionsrohr (mit glatter Innenseite)
eine Ausklinkung mit folgenden Abmessungen in das
Rohr: d = 4 mm ; e = 28 mm.
2. 1. 3. Zusammenbau von Antrieb und Welle
1) Schieben Sie den Antrieb in die Welle. Positionieren Sie bei
einem Präzisionsrohr die Ausklinkung auf dem Sti-des
Adapters.
2) Der Mitnehmer muss gegen Verdrehen in der Welle
gesichert sein. Vorgehen bei Präzisionsrohren:
• Fixieren Sie die Welle mit 4 selbstschneidenden Schrauben
(Ø 5 mm)oder4Stahl-Blindnieten(Ø 4,8 mm)amMitnehmer,
wobei für die Schrauben/Blindnieten folgende Abstände
einzuhalten sind: zwischen 5 und 15 mm bis zur Außenkante
des Mitnehmers unabhängig von der verwendeten Welle.
1
Die selbstschneidenden Schrauben bzw. Blindnieten dürfen nicht auf dem Antrieb, sondern nur auf
dem Mitnehmer befestigt werden.
• Bei einer Welle ohne glatte Innenseite können Sie auch einen Mitnehmer mit Nut verwenden.
2. 1. 4. Anbringen der Baugruppe Antrieb/Welle
- Befestigen Sie die Walzenkapsel an der Welle.
Antrieb mit Sternkopf
1) Montieren und befestigen Sie die Baugruppe Antrieb/Welle auf dem Gegenlager f und auf dem
Antriebslager mit Sternkopf g .
1
Stellen Sie sicher, dass die Baugruppe Antrieb/Welle in
dem Gegenlager verriegelt ist, um zu verhindern, dass
die Baugruppe Antrieb/Welle aus der Befestigung des
Antriebslagers herausrutscht.
2) Verwenden Sie je nach Art des Antriebslagers einen Federring h .
1)
L1
L1 = …
2)
Ø > 47 mmØ = 47 mm
a c b
3)
1) 2)
d e
15 mm
5 mm
L1
1)
2)
1) 2)
f
g
h

14 Copyright © 2016 Somfy SAS. All rights reserved.
DE
Abbildungen ohne Gewähr.
Antrieb mit Rundkopf
"
Bei Antrieben über 25 Nm müssen Sie ein geeignetes von
Somfy zugelassenes Lager verwenden.
1) Befestigen Sie zunächst das Lager i am Antriebskopf und
anschließend die abnehmbare Wange j .
2) Schieben Sie die Baugruppe Antrieb/Welle/abnehmbare
Wangen in die Kopfschiene.
2. 2. FÜR DIE VERKABELUNG UND KOMPATIBILITÄT GELTENDE REGELN
2. 2. 1. Versorgung
1
Ein Antrieb darf nicht an einen Trenntransformator angeschlossen werden.
1
Ein Antrieb darf nicht mit einer Steuerungseinheit mit Spannungsunterbrechung verwendet werden.
2. 2. 2. Schalter und Steuerungssystem
1
Das Kabel zwischen Schalter und Antrieb darf nicht länger
als 50 m sein.
1
Pro Antrieb nicht mehr als einen Schalter verwenden.
1
Zur Steuerung eines Antriebs nur mechanische oder
elektromechanische Schalter (z.B. Relais) verwenden.
Die Kontakte der Relais dürfen nicht durch Kondensatoren umgangen werden.
1
Im Nutzermodus keinen elektrischen Schalter verwenden, der die gleichzeitige Betätigung der
"Auf"- und "Ab"-Taste zulässt.
1
Die Antriebe dürfen nicht von einem Relais mit statischem Kondensator oder Triac gesteuert werden.
1
Um eine geeignete Verkabelung zu gewährleisten, die Anweisungen für das Steuerungssystem beachten.
1
Für Steuerungssysteme mit "automatischem Erkennungssystem der Betriebsdauer" die
Empfehlungen des Herstellers des Steuerungssystems beachten: Der Neutralleiter der Steuerung
muss an den Neutralleiter jedes Antriebs angeschlossen werden.
2. 2. 3. Verkabelung
!Der Antrieb Oximo io muss von einer fachlich qualifizierten Person (Elektro-fachkra-nach DIN VDE
1000-10) für Antriebe und Automatisierungen im Haus-technikbereich entsprechend den Somfy-
Anweisungen und den geltenden Vorschri-en im Land der Inbetriebnahme installiert werden.
!Schützen und isolieren Sie Kabel am Durchgang durch eine Metallwand mit einer Muffe oder
Kabeldurchführung.
!Befestigen Sie die Kabel, um den Kontakt mit beweglichen Teilen zu vermeiden.
!Wenn der Antrieb im Freien verwendet wird und mit einem Netzkabel vom Typ H05-VVF ausgestattet
ist, verlegen Sie das Kabel in einem UV-beständigen Rohr z. B. in einem Kabelkanal.
!Das Kabel des Antriebs ist abnehmbar. Ersetzen Sie es bei Beschädigung durch ein identisches
Kabel.
1
Das Netzkabel des Antriebs muss immer zugänglich
bleiben, damit es problemlos ausgewechselt werden kann.
1
Verlegen Sie das Netzkabel immer mit einer Schlaufe nach
unten, um zu verhindern, dass Wasser in den Antrieb läu-!
- Schalten Sie die Spannungsversorgung ab.
- Schließen Sie den Antrieb entsprechend den Angaben in der
nachstehenden Tabelle an:
Kabel
Neutralleiter
(N) Phase (L1) Phase (L2) Schutzleiter ()
230 V50 Hz Blau Braun Schwarz Grüngelb
1)
2)
i
j
L ≤50 m
230 V50 Hz
NL1 L2
AUS

15
Copyright © 2016 Somfy SAS. All rights reserved.
DE
Abbildungen ohne Gewähr.
"
Der Antrieb kann parallel verkabelt werden. In diesem
Fall die Maximallast des Schalters oder der verwendeten
Steuerung beachten
1
Die Phasen und Neutralleiter jedes Antriebs müssen
miteinander verbunden sein.
1
Zur Steuerung mehrerer Antriebe keine mehrpoligen
Verkabelungen verwenden. Jeder Antrieb muss an ein
eigenes Versorgungskabel angeschlossen werden.
2. 3. INBETRIEBNAHME
1
V e r w e n d e n S i e d a s U n i v e r s a l - E i n s t e l l k a b e l 9 0 1 5 9 7 1 ( f ü r d e n A n s c h l u s s b e f o l g e n S i e d i e
Anweisungen der zugehörigen Anleitung) oder einen Schalter mit Doppeltaste ohne Verriegelung.
Führen Sie für die Inbetriebnahme folgende Schritte durch:
1) Überprüfung der Drehrichtung (Abschnitt2. 3. 1)
2) Einstellung der Endlagen (Abschnitt2. 3. 2)
3) Einstellung der erweiterten Funktionen (Abschnitt2. 3. 3)
2. 3. 1. Überprüfung der Drehrichtung
1) Schalten Sie die Spannungsversorgung wieder ein.
Drücken Sie die "Auf"-Taste:
• B e w e g t s i c h d a s P r o d u k t n a c h o b e n , i s t d i e V e r k a b e l u n g
richtig; in diesem Fall weiter mit der Einstellung der
Endlagen (§2.3.2).
• Wenn sich der Behang nach unten bewegt, machen Sie mit
dem nächsten Schritt weiter.
2) Schalten Sie die Spannungsversorgung ab.
- Vertauschen Sie die braune mit der schwarzen Ader, die mit
der Bedieneinheit verbundenen sind.
3) Schalten Sie die Spannungsversorgung wieder ein.
- Drücken Sie die "Auf"-Taste, um die Drehrichtung zu überprüfen.
2. 3. 2. Einstellung der Endlagen
"
Die Einstellung der Endlagen ist von der Ausstattung des Behangs abhängig (siehe nachstehende
Tabelle).
"
Wenn Sie die "Auf"- oder "Ab"-Taste längere Zeit gedrückt halten, fährt der Behang kontinuierlich
nach oben bzw. unten.
"
Wenn Sie die "Auf"- oder "Ab"-Taste nur kurz drücken, fährt der Behang kurz nach oben bzw. unten.
Verfügbare Ausstattungen
k Stopper oben
l Schwerer
Endstab Durchzuführende
Schritte
--Siehe E1
,-Siehe E2
,,Siehe E3*
*Dieser Schritt eignet sich besonders für Behänge vom Typ " ZIP
Screen " und jeden anderen Behang mit einem schweren Endstab und einem oberen Stopper.
1
Verwenden Sie das Universal-Einstellkabel 9015971 (befolgen Sie für den Anschluss die Anweisungen
der zugehörigen Anleitung) oder einen Schalter mit Doppeltaste ohne Verriegelung.
1)
2)
3)
EIN
EIN
AUS
OK
2
OK
k
l
M MM
L1
L2
N

16 Copyright © 2016 Somfy SAS. All rights reserved.
DE
Abbildungen ohne Gewähr.
E1. MANUELLE EINSTELLUNG DER ENDLAGEN
Einstellung der oberen Endlage
1) Drücken Sie gleichzeitig die "Auf"- und die "Ab"-Taste, bis
der Behang mit einer kurzen Auf-/Abbewegung bestätigt.
2) Drücken Sie die "Auf"-Taste, bis der Behang mit einer
kurzen Auf-/Abbewegung bestätigt.
3) Fahren Sie den Behang in die gewünschte obere Endlage.
• Passen Sie die Position des Behangs bei Bedarf mit der
"Auf"- oder der "Ab"-Taste an.
4) Drücken Sie kurz auf die "Ab"-Taste und danach sofort ein
zweites Mal auf die "Ab"-Taste, bis der Behang mit einer
kurzen Auf-/Abbewegung bestätigt.
Einstellung der unteren Endlage
5) Fahren Sie den Behang in die gewünschte untere Endlage.
• Passen Sie die Position des Behangs bei Bedarf mit der
"Auf"- oder der "Ab"-Taste an.
6) Drücken Sie kurz auf die "Auf"-Taste und danach sofort ein
zweites Mal auf die "Auf"-Taste, bis der Behang mit einer
kurzen Auf-/Abbewegung bestätigt.
7) Drücken Sie gleichzeitig die "Auf"- und die "Ab"-Taste, bis
der Behang mit einer kurzen Auf-/Abbewegung bestätigt,
um die Einstellung zu bestätigen.
E2. MANUELLE EINSTELLUNG DER UNTEREN UND AUTOMATISCHE EINSTELLUNG DER OBEREN ENDLAGE
Die obere Endlage wird automatisch eingestellt; die Einstellung der unteren Endlage muss durchgeführt
werden.
Einstellung der unteren Endlage
1) Drücken Sie gleichzeitig die "Auf"- und die "Ab"-Taste,
bis der Behang mit einer kurzen Auf-/Abbewegung
bestätigt.
2) Drücken Sie die "Auf"-Taste, bis der Behang mit einer
kurzen Auf-/Abbewegung bestätigt.
3) Fahren Sie den Behang in die gewünschte untere Endlage.
• Passen Sie die Position des Behangs bei Bedarf mit der
"Auf"- oder der "Ab"-Taste an.
4) Drücken Sie kurz auf die "Auf"-Taste und danach sofort ein
zweites Mal auf die "Auf"-Taste, bis der Behang mit einer
kurzen Auf-/Abbewegung bestätigt.
5) Drücken Sie gleichzeitig die "Auf"- und die "Ab"-Taste, bis
der Behang mit einer kurzen Auf-/Abbewegung bestätigt,
um die Einstellung zu bestätigen.
5)
3 s
1)
7)
3)
3 s
0,5 s
0,5 s
3 s
3 s
3 s
4)
6)
2)
1)
5)
3)
3 s
3 s
0,5 s 3 s
3 s
4)
2)

17
Copyright © 2016 Somfy SAS. All rights reserved.
DE
Abbildungen ohne Gewähr.
E3. AUTOMATISCHE EINSTELLUNG DER ENDLAGEN
Ist der Behang mit einem schweren Endstab und oberen
Stoppern ausgestattet, stellen sich die Endlagen automatisch
ein, wenn das folgende Verfahren befolgt wird:
1) Drücken Sie gleichzeitig die "Auf"- und die "Ab"-Taste,
bis der Behang mit einer kurzen Auf-/Abbewegung
bestätigt.
2) Drücken Sie die "Auf"-Taste, bis der Behang mit einer
kurzen Auf-/Abbewegung bestätigt.
3) Drücken Sie gleichzeitig die "Auf"- und die "Ab"-Taste,
bis der Behang mit einer kurzen Auf-/Abbewegung
bestätigt.
4) Positionieren Sie den Behang auf halber Höhe.
5) Halten Sie die "Ab"-Taste gedrückt: Der Behang fährt bis zur
Erkennung der unteren Endlage nach unten.
6) Drücken Sie gleichzeitig die "Auf"- und die "Ab"-Taste, bis
der Behang mit einer kurzen Auf-/Abbewegung bestätigt,
um die Einstellung zu bestätigen.
"
Wenn die untere Endlage auch nach mehreren Versuchen nicht automatisch eingestellt wird, führen
Sie Schritt E2 durch.
2. 3. 3. Einstellung der erweiterten Funktionen
"
F ü h r e n S i e d i e e r w e i t e r t e n E i n s t e l l u n g e n n a c h d e r E i n s t e l l u n g d e r E n d l a g e n d u r c h ( §2.3.2).
1
Verwenden Sie das Universal-Einstellkabel 9015971 (für den Anschluss befolgen Sie die
Anweisungen der zugehörigen Anleitung) oder einen Schalter mit Doppeltaste ohne Verriegelung.
DIE FUNKTION "BACK$RELEASE" FÜR BEHÄNGE, DIE EINEN OBEREN STOPPER HABEN
"
Diese Funktion ermöglicht, die Spannung des Markisentuchs nach dem Schließen des Behangs am
oberen Stopper der Kopfschiene zu lockern.
Standardmäßig ist die Funktion "Back Release" deaktiviert.
- Funktion aktivieren oder deaktivieren:
1) Fahren Sie den Behang in die obere Endlage.
2) Drücken Sie gleichzeitig die "Auf"- und die "Ab"-Taste, bis
der Behang mit einer kurzen Auf-/Abbewegung bestätigt.
• Wenn die Funktion "Back Release" deaktiviert war, wird sie aktiviert.
• Wenn die Funktion "Back Release" aktiviert war, wird sie deaktiviert.
- Zur Überprüfung der Funktion "Back Release" positionieren Sie den Behang auf halber Höhe und
drücken Sie anschließend die "Auf"-Taste, um den Behang bis zum oberen Stopper zu fahren.
1)
3)
5) 6)
4)
2)
3 s
3 s
3 s
1) 2)
3 s

18 Copyright © 2016 Somfy SAS. All rights reserved.
DE
Abbildungen ohne Gewähr.
2. 4. TIPPS UND EMPFEHLUNGEN FÜR DIE INSTALLATION
2. 4. 1. Neueinstellung der Endlagen
"
Die folgenden Schritte gelten nur für manuell eingestellte Endlagen.
3. 3. ÄNDERN DER MANUELL EINGESTELLTEN ENDLAGEN
Neueinstellung der oberen Endlage
"
In diesem Modus gibt es eine Verzögerungszeit zwischen dem Befehl der Bedieneinheit und
der Reaktion des Antriebs.
1) Fahren Sie den Behang in die obere Endlage.
2) Drücken Sie ca. 5 Sekunden lang die "Auf"-Taste.
3) Warten Sie 2 Sekunden.
4) Drücken Sie die "Auf"-Taste, bis der Behang mit einer
kurzen Auf-/Abbewegung bestätigt.
5) Wiederholen Sie Schritt 3 und Schritt 4 vier Mal.
• Die letzte Auf-/Abbewegung ist kurz,
6) Fahren Sie den Behang in die gewünschte obere Endlage.
7) Drücken Sie kurz die "Ab"-Taste.
1
Wenn der Behang reagiert, wiederholen Sie Schritt 6.
8) Warten Sie 2 Sekunden.
9) Drücken Sie die "Ab"-Taste, bis der Behang die Einstellung
mit einer kurzen Auf-/Abbewegung bestätigt.
Neueinstellung der unteren Endlage
"
In diesem Modus gibt es eine Verzögerungszeit zwischen
dem Funksender und der Reaktion des Antriebs.
1) Fahren Sie den Behang in die untere Endlage.
2) Drücken Sie ca. 5 Sekunden lang die "Ab"-Taste.
3) Warten Sie 2 Sekunden.
4) Drücken Sie die "Ab"-Taste, bis der Behang mit einer kurzen
Auf-/Abbewegung bestätigt.
5) Wiederholen Sie Schritt 3 und Schritt 4 vier Mal.
• Die letzte Auf-/Abbewegung ist kurz,
6) Fahren Sie den Behang in die gewünschte untere Endlage.
7) Drücken Sie kurz die "Auf"-Taste.
1
Wenn der Behang reagiert, wiederholen Sie Schritt 6.
8) Warten Sie 2 Sekunden,
9) Drücken Sie die "Auf"-Taste, bis der Behang die Einstellung
mit einer kurzen Auf-/Abbewegung bestätigt.
3)
5)
7)
9)
1) 2)
4)
6)
8)
0,5 s
5 s
[ Schritt 3
+
Schritt 4 ]
x 4
2 s
2 s
2) 3)
5)
7)
9)
1)
4)
6)
8)
0,5 s
5 s
[ Schritt 3
+
Schritt 4 ]
x 4
2 s
2 s

19
Copyright © 2016 Somfy SAS. All rights reserved.
DE
Abbildungen ohne Gewähr.
2. 4. 2. Rücksetzen auf Werkseinstellung
"
Verwenden Sie das Universal-Einstellkabel 9015971 (befolgen Sie für den Anschluss die
Anweisungen der zugehörigen Anleitung) oder einen Schalter mit Doppeltaste ohne Verriegelung.
- Drücken Sie gleichzeitig die "Auf"- und die "Ab"-Taste des
Einstellkabels oder den Schalter mit Doppeltaste ohne
Verriegelung, bis der Behang eine erste und eine zweite
Auf-/Abbewegung vollzieht.
• D e r A n t r i e b i s t n u n w i e d e r a u f W e r k s e i n s t e l l u n g
zurückgesetzt.
2. 4. 3. Fragen zum Antrieb?
Problem Mögliche Ursachen Lösungen
Der Behang funktioniert nicht. Die Verkabelung ist fehlerha-. Überprüfen Sie die Verkabelung
und ändern Sie sie bei Bedarf.
Der Überhitzungsschutz des
Antriebs wurde ausgelöst. Warten Sie, bis der Antrieb abgekühlt ist.
Das verwendete Kabel ist nicht
konform. Überprüfen Sie das verwendete Kabel und stellen Sie sicher,
dass es 4 Adern hat.
Der Funksender ist nicht
kompatibel. Überprüfen Sie die Kompatibilität und wechseln Sie bei Bedarf den
Funksender aus.
Der Behang wird zu früh
gestoppt. Der Adapter befindet sich nicht
an der richtigen Stelle. Bringen Sie den Adapter richtig an.
Die Endlagen wurden falsch
eingestellt. Stellen Sie die Endlagen neu ein.
Das Verfahren zur
Neueinstellung der Endlage
funktioniert nach mehreren
Versuchen nicht.
Das Neueinstellungsverfahren
wurde deaktiviert. Nehmen Sie mit einem Somfy-Händler Kontakt auf.
8 s

20 Copyright © 2016 Somfy SAS. All rights reserved.
DE
Abbildungen ohne Gewähr.
3. BEDIENUNG UND WARTUNG
Dieser Antrieb muss nicht gewartet werden.
3. 1. DIE FUNKTIONEN "AUFFAHREN"
UND "ABFAHREN"
- Drücken Sie kurz die "Auf"- oder die "Ab"-Taste: Der Behang
fährt nach oben oder nach unten.
3. 2. STOPP$FUNKTION
3. 2. 1. Bei einem Schalter mit Doppeltaste ohne Verriegelung
Der Behang befindet sich in Bewegung.
- Drücken Sie gleichzeitig die "Auf"- und die "Ab"-Taste der Bedieneinheit: Der Behang wird automatisch
gestoppt.
3. 2. 2. Bei einem Schalter mit Doppeltaste und
Verriegelung
1) Der Behang fährt nach oben.
- Drücken Sie die "Auf"-Taste der Bedieneinheit: Der Behang
wird gestoppt.
2) Der Behang fährt nach unten.
- Drücken Sie die "Ab"-Taste der Bedieneinheit: Der Behang
wird gestoppt.
3. 3. TIPPS UND EMPFEHLUNGEN FÜR DIE BEDIENUNG
3. 3. 1. Hinderniserkennung
"
Die Hinderniserkennung ist nur mit kompatiblen Behängen funktionsfähig. Welche Behänge
kompatibel sind, erfahren Sie bei einer Fachkra-für Antriebe und Automatisierungen im
Haustechnikbereich.
Die automatische Erfassung von Hindernissen ermöglicht den Schutz des Behangs und die Beseitigung
von Hindernissen:
Wenn der Behang bei der Auf- oder Abwärtsbewegung auf
ein Hindernis stößt, wird er automatisch gestoppt und fährt
kurz nach oben oder unten, um das Hindernis freizugeben.
3. 3. 2. Fragen zum Antrieb?
Problem Mögliche Ursachen Lösungen
Der Behang funktioniert nicht. Der Überhitzungsschutz des
Antriebs wurde ausgelöst. Warten Sie, bis der Antrieb abgekühlt ist.
Die Hinderniserkennung
funktioniert nicht, obwohl der
Behang kompatibel ist.
Die Hinderniserkennung wurde
deaktiviert. Nehmen Sie mit einem Somfy- Händler Kontakt auf.
"
Wenn der Behang immer noch nicht funktioniert, wenden Sie sich an eine Fachkra-für Antriebe und
Automatisierungen im Haustechnikbereich.
1)
2)
