E. DOLD & SOHNE SAFEMASTER C UG 6980 Operating instructions

1UG 6980 / 02.09.16 de / 756
SAFEMASTER C
Multifunktionales Sicherheits-
modul UG 6980
0266730
Datenblatt / Betriebsanleitung DEUTSCH
E. DOLD & SÖHNE KG
Postfach 1251 • 78114 Furtwangen • Deutschland
Telefon [phone] • Fax [phone]
[e-mail] • www.dold.com
Original
DE
EN
FR

2UG 6980 / 02.09.16 de / 756
Inhaltsverzeichnis
Symbol- und Hinweiserklärung..........................................................................................................................................3
Allgemeine Hinweise ........................................................................................................................................................3
Bestimmungsgemäße Verwendung...................................................................................................................................3
Sicherheitshinweise...........................................................................................................................................................3
Produktbeschreibung.........................................................................................................................................................5
Schaltbilder........................................................................................................................................................................5
Anschlussklemmen............................................................................................................................................................5
Zulassungen und Kennzeichen .........................................................................................................................................5
Anwendungen....................................................................................................................................................................5
Geräteanzeigen.................................................................................................................................................................5

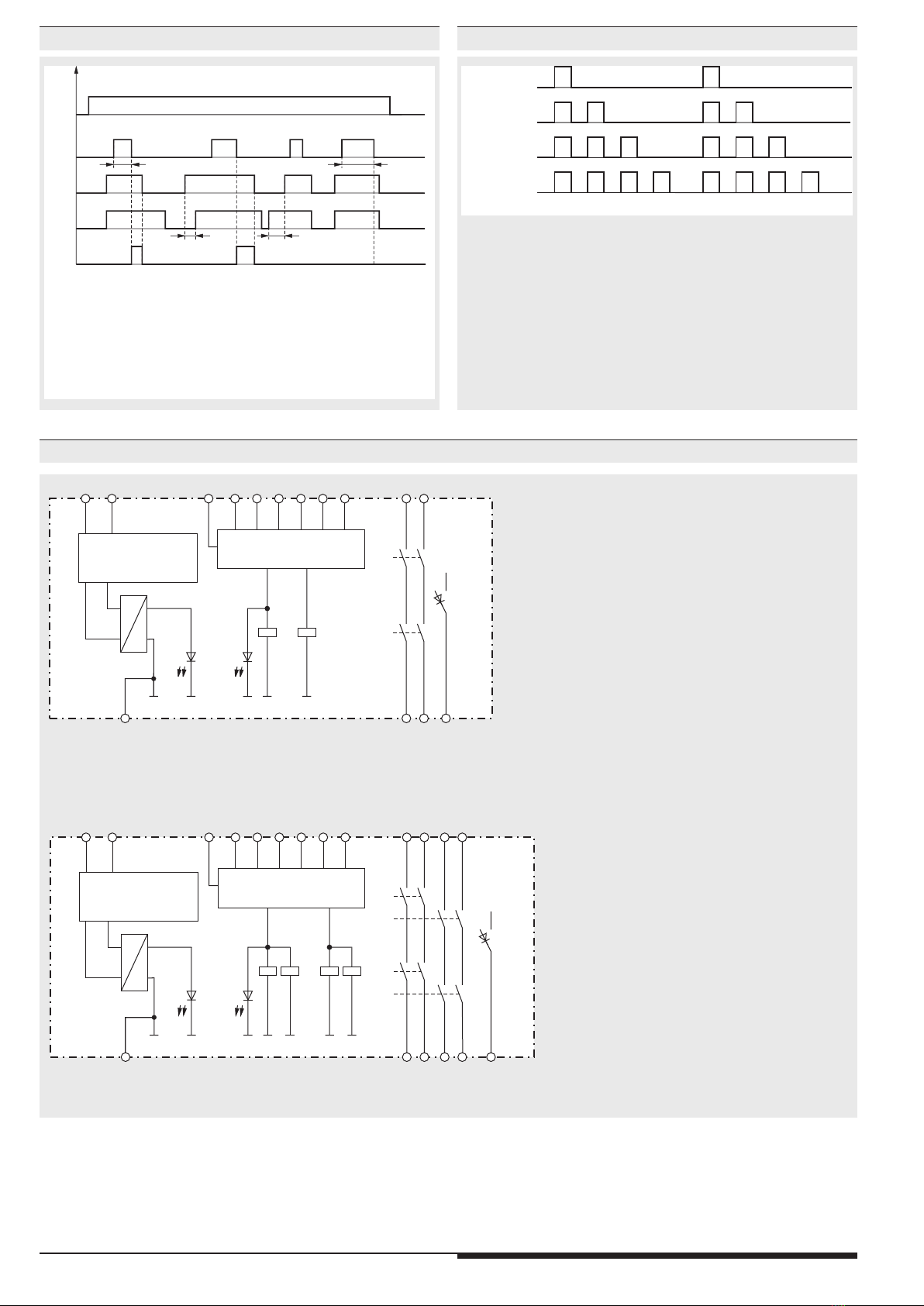

Funktionsdiagramm...........................................................................................................................................................6
Blockschaltbilder................................................................................................................................................................6
Blinkcodes zur Fehlermeldung ..........................................................................................................................................6
Hinweise............................................................................................................................................................................7
Bedienelemente.................................................................................................................................................................7
Technische Daten..............................................................................................................................................................7
Technische Daten..............................................................................................................................................................8
UL-Daten ...........................................................................................................................................................................8
Standardtype .....................................................................................................................................................................8
Bestellbeispiel....................................................................................................................................................................9
Vorgehen bei Störungen....................................................................................................................................................9
Wartung und Instandsetzung.............................................................................................................................................9
Kennlinien..........................................................................................................................................................................9

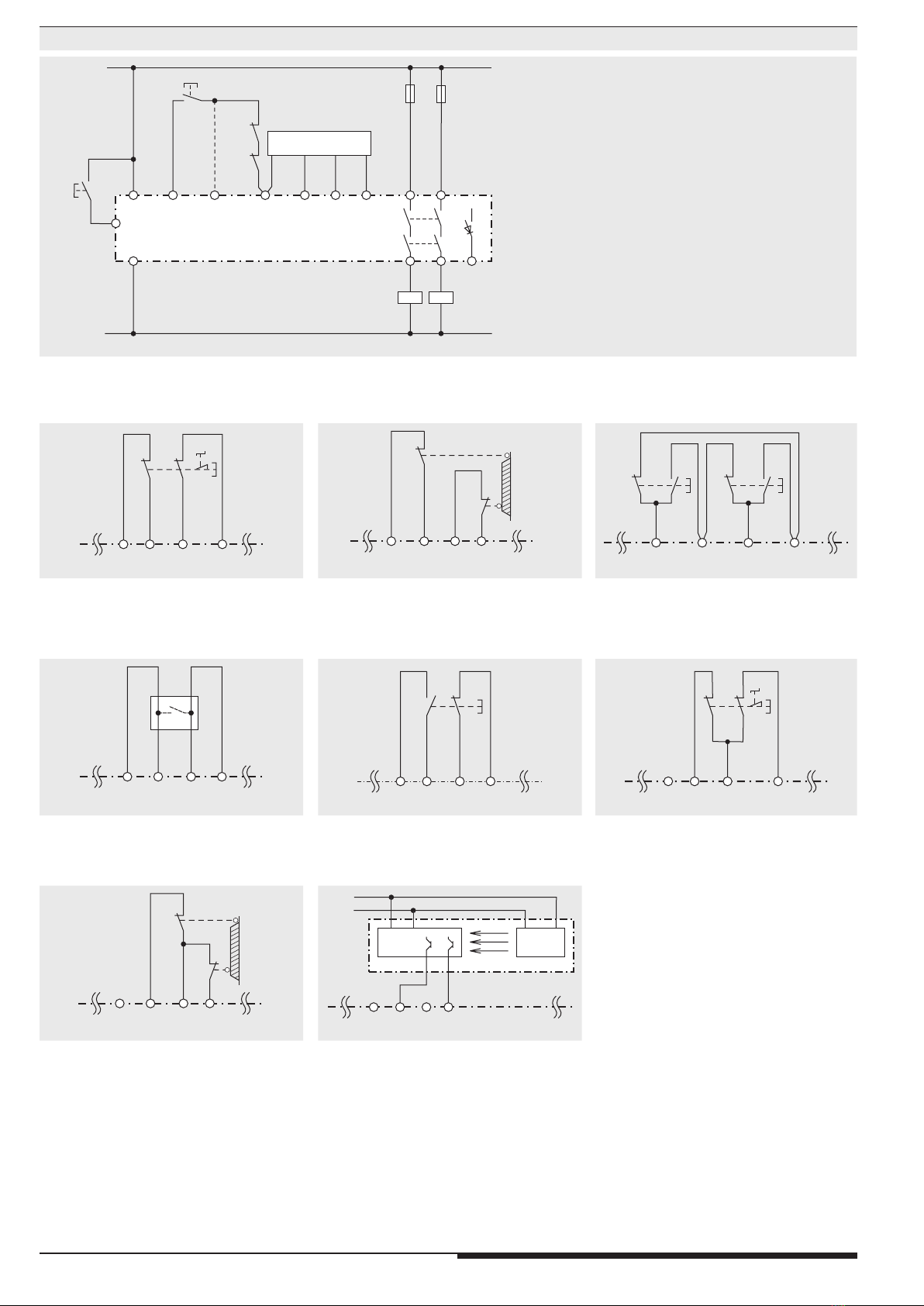

Anwendungsbeispiel mit Sicherheitsfunktion ..................................................................................................................10
Beschriftung und Anschlüsse ..........................................................................................................................................31
Maßbild (Maße in mm) ....................................................................................................................................................32
Montage / Demontage der PS / PC / PT-Klemmenblöcke ...............................................................................................32
Sicherheitstechnische Kenndaten ...................................................................................................................................33
EG-Konformitätserklärung ...............................................................................................................................................34
Notizen ............................................................................................................................................................................35

3UG 6980 / 02.09.16 de / 756
Sicherheitshinweise
WARNUNG
Gefahr durch elektrischen Schlag!
Lebensgefahr oder schwere Verletzungsgefahr.
• Stellen Sie sicher, dass Anlage und Gerät während der elektrischen
Installation in spannungsfreiem Zustand sind und bleiben.
• Das Gerät darf nur für die in der mitgeltenden Betriebsanleitung / Daten-
blatt vorgesehenen Einsatzfälle verwendet werden. Die Hinweise in den
zugehörigenDokumentationenmüssenbeachtetwerden.Diezulässigen
Umgebungsbedingungen müssen eingehalten werden.
• Der Berührungsschutz der angeschlossenen Elemente und die Isolation
der Zuleitungen sind für die höchste am Gerät anliegende Spannung
auszulegen.
• Beachten Sie die VDE- sowie die örtlichen Vorschriften, insbesondere
hinsichtlich Schutzmaßnahmen.
WARNUNG
Brandgefahr oder andere thermische Gefahren!
Lebensgefahr, schwere Verletzungsgefahr oder Sachschäden.
• Das Gerät darf nur für die in der mitgeltenden Betriebsanleitung / Daten-
blatt vorgesehenen Einsatzfälle verwendet werden. Die Hinweise in den
zugehörigenDokumentationenmüssenbeachtetwerden.Diezulässigen
Umgebungsbedingungen müssen eingehalten werden. Insbesondere
muss die Stromgrenzkurve beachtet werden.
• Das Gerät darf nur von sachkundigen Personen installiert und in Betrieb
genommen werden, die mit dieser technischen Dokumentation und
den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung
vertraut sind.
WARNUNG
Funktionsfehler!
Lebensgefahr, schwere Verletzungsgefahr oder Sachschäden.
• Das Gerät darf nur für die in der mitgeltenden Betriebsanleitung / Daten-
blatt vorgesehenen Einsatzfälle verwendet werden. Die Hinweise in den
zugehörigenDokumentationenmüssenbeachtetwerden.Diezulässigen
Umgebungsbedingungen müssen eingehalten werden.
• Das Gerät darf nur von sachkundigen Personen installiert und in Betrieb
genommen werden, die mit dieser technischen Dokumentation und
den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung
vertraut sind.
• Montieren Sie das Gerät in einen Schaltschrank mit IP 54 oder besser;
Staub und Feuchtigkeit können sonst zur Beeinträchtigung der Funktion
führen.
WARNUNG
Installationsfehler!
Lebensgefahr, schwere Verletzungsgefahr oder Sachschäden.
• Sorgen Sie an allen Ausgangskontakten bei kapazitiven und induktiven
Lasten für eine ausreichende Schutzbeschaltung.
!
Achtung!
• Die Sicherheitsfunktion muss bei Inbetriebnahme des Gerätes ausgelöst
werden.
• AUTOMATISCHER START !
Gemäß IEC/EN 60 204-1 Punkt 9.2.5.4.2 darf nach dem Stillsetzen im
Notfall kein automatischer Start erfolgen.Deshalb muss in den Betriebs-
arten mit automatischem Start, eine übergeordnete Steuerung einen
automatischen Start nach einem Not-Aus verhindern.
• Durch Öffnen des Gehäuses oder eigenmächtige Umbauten erlischt
jegliche Gewährleistung.
GEFAHR:
Bedeutet, dass Tod oder schwere Körperverletzung eintreten
wird, wenn die entsprechenden Vorsichtsmaßnahmen nicht ge-
troffen werden
WARNUNG:
Bedeutet, dass Tod oder schwere Körperverletzung eintreten
kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht
getroffen werden.
VORSICHT:
Bedeutet, dass eine leichte Körperverletzung eintreten kann,
wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden
!
ACHTUNG:
Warnt vor Handlungen, die einen Schaden oder eine Fehlfunktion
des Gerätes, der Geräteumgebung oder der Hard-/Software zur
Folge haben können.
nfo
INFO:
Bezeichnet Informationen, die Ihnen bei der optimalen Nutzung
des Produktes behilflich sein sollen.
Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer
Gesamtanlage oder Maschine sicherheitsgerichtete Funktionen zu über-
nehmen. Ein komplettes sicherheitsgerichtetes System enthält in der
Regel Sensoren, Auswerteeinheiten, Meldegeräte und Konzepte für si-
chere Abschaltungen. Es liegt im Verantwortungsbereich des Herstellers
einer Anlage oder Maschine die korrekte Gesamtfunktion sicherzustellen.
DOLD ist nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder
Maschine, die nicht durch DOLD konzipiert wurde, zu garantieren. Das
Gesamtkonzept der Steuerung, in die das Gerät eingebunden ist, ist vom
Benutzer zu validieren. DOLD übernimmt auch keine Haftung für Empfeh-
lungen, die durch die nachfolgende Beschreibung gegeben bzw. impliziert
werden. Aufgrund der nachfolgenden Beschreibung können keine neuen,
über die allgemeinen DOLD-Lieferbedingungen hinausgehenden Garan-
tie-, Gewährleistungs- oder Haftungsansprüche abgeleitet werden.
Allgemeine Hinweise
Symbol- und Hinweiserklärung
Bestimmungsgemäße Verwendung
Das UG 6980 dient dem sicherheitsgerichteten Freigeben und Unterbre-
chen eines Sicherheitsstromkreises. Es kann zum Schutz von Personen
und Maschinen in Anwendungen mit Not-Halt-Tastern, Schutztüren, Licht-
schranken mit Selbsttest (Typ 4) nach IEC/EN 61 496-1, Zweihandschal-
tern bei Pressen der Metallbearbeitung, sowie bei anderen Arbeitsma-
schinen mit gefährlichen Schließbewegungen (Type III C nach EN 574)
und für sicherheitsgerichtete Schaltmatten, Schaltleisten und Bandschal-
ter. Um eine Beschädigung der Schaltmatten, Schaltleisten und Band-
schalter durch zu hohe Schaltströme sicher zu verhindern, ist der vom
UG 6980 gelieferte Strom auf max. 15 mA begrenzt, auch bei Kurzschluss.
Bei bestimmungsgemäßer Verwendung und Beachtung dieser Anleitung
sind keine Restrisiken bekannt. Bei Nichtbeachtung kann es zu Personen-
und Sachschäden kommen.
Installation nur durch Elektrofachkraft!
Nicht im Hausmüll entsorgen!
Das Gerät ist in Übereinstimmung mit den national gültigen
Vorgaben und Bestimmungen zu entsorgen.
Aufbewahren für späteres Nachschlagen
Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen
und Hinweise in der Betriebsanleitung zu erleichtern, haben wir wichtige
Hinweise und Informationen mit Symbolen gekennzeichnet.
Vor der Installation, dem Betrieb oder der Wartung des Gerätes
muss diese Anleitung gelesen und verstanden werden.

4UG 6980 / 02.09.16 de / 756

5UG 6980 / 02.09.16 de / 756
0265450

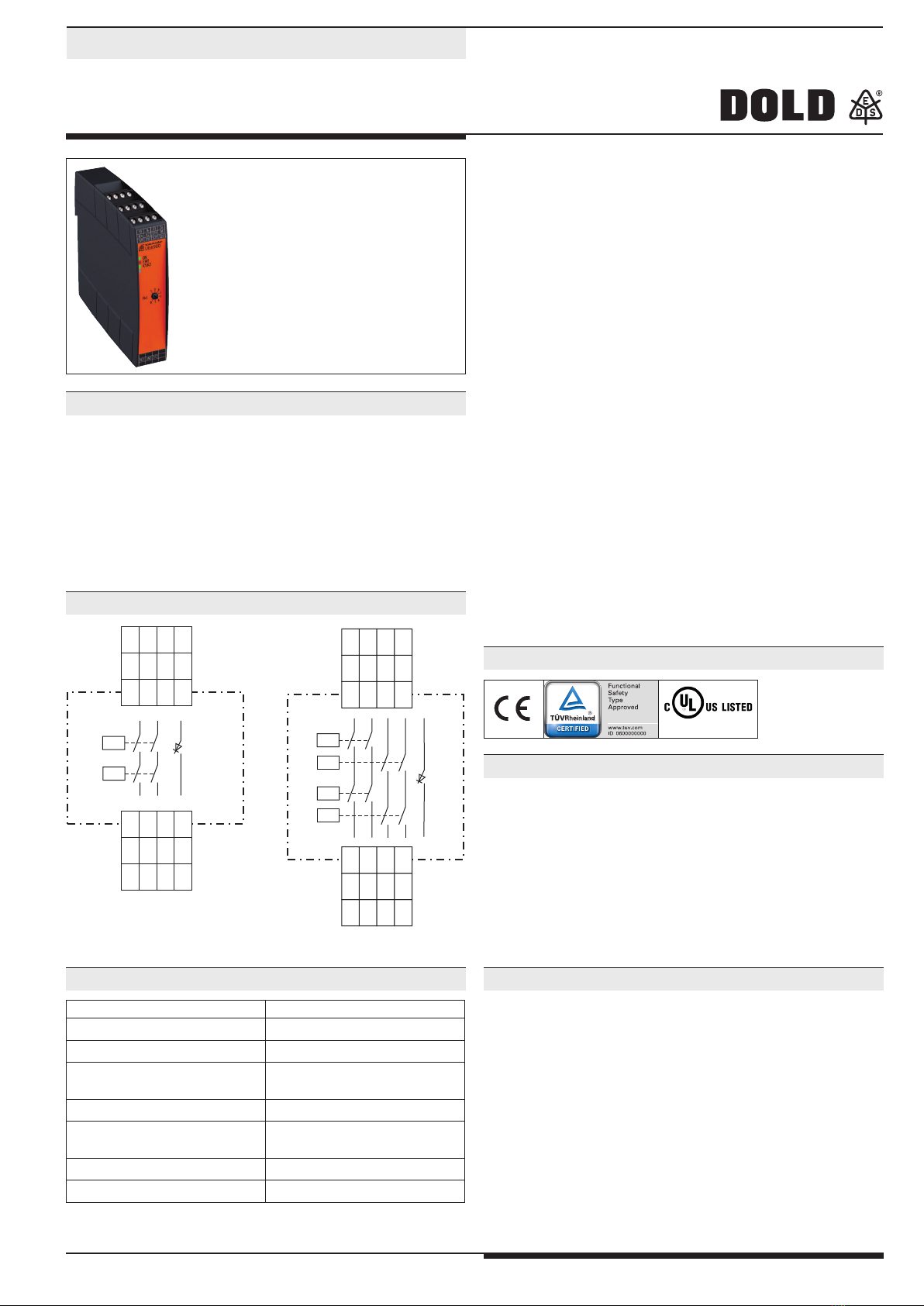

Das multifunktionale Sicherheitsmodul UG6980 dient dem Schutzvon Per-
sonen und Maschinen durch sicherheitsgerichtetes Freigeben und Unter-
brechen eines Sicherheitsstromkreises. Es findet Anwendungzusammen
mit Not-Halt-Tastern, Schutztüren, Lichtschranken mit Selbsttest (Typ 4)
nachIEC/EN61496-1, Zweihandschaltern bei Pressender Metallbearbei-
tung,sowieArbeitsmaschinenmitgefährlichenSchließbewegungen(Type
III C nach EN 574) und sicherheitsgerichteten Schaltmatten, Schaltleisten
und Bandschaltern. Einfach mit Drehschalter ist am UG 6980 eine aus
5 Sicherheitsfunktionen einstellbar. Dies reduziert die Gerätevielfalt am
Lager und erleichtert ihnen ihre Disposition.
Canada / USA
Produktbeschreibung
Schaltbilder
Anschlussklemmen Geräteanzeigen
Anwendungen
Zulassungen und Kennzeichen
Sicherheitstechnik
SAFEMASTER C
Multifunktionales Sicherheitsmodul
UG 6980
Ihre Vorteile
•einstellbare Sicherheitsfunktionen:
- Not-Aus
- Schutztür
- Zweihandschaltung
- Schaltmatte / -leiste
- Antivalente Schalter
- Lichtschranke
•manueller oder automatischer Start
•nur ein Gerätetyp, verschiedene Sicherheitsfunktionen
• Verstellschutz der Drehschalter durch plombierbare Klarsichtabdeckung
Merkmale
•entspricht
- Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1
- SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061
- Safety Integrity Level (SIL) 3 nach IEC/EN 61508 und IEC/EN 61511
•nach EN 50156-1 für Feuerungsanlagen
•Leitungsschlusserkennung am Ein-Taster
•Aktivierung über Ein-Taster oder automatische Ein-Funktion
•mit oder ohne Querschlusserkennung
•2-kanaliger Aufbau
•zwangsgeführte Ausgangskontakte
•Ausgang: max. 4 Schließer + 1 Halbleitermeldeausgang
•LED-Anzeigen Betriebsspannung, verzögerte Kontakte und Fehler
•Geräteanschlüsse
- UG 6980 PS: steckbare Anschlussblöcke mit Schraubklemmen
- UG 6980 PC: steckbare Anschlussblöcke mit Federkraftklemmen
- UG 6980 PT: steckbare Anschlussblöcke mit Federkraftklemmen
2-Leiter
Schutz von Personen und Maschinen
• Not-Aus-Schaltungen von Maschinen
• Überwachung der Stellung von Positionsschaltern an einer Schutztür
• Schaltgerät (FSD) für Lichtschranken mit Selbsttest (Typ 4) nach
IEC/EN 61 496-1
• Zweihandschaltungen zum Einsatz in Steuerungen von Pressen der
Metallbearbeitung, sowie von anderen Arbeitsmaschinen mit gefähr-
lichen Schließbewegungen (Type III C nach EN 574)
• Schaltgerät für sicherheitsgerichtete Schaltmatten, Schaltleisten und
Bandschalter mit einem max. Schaltstrom von 15 ms
grüne LED ON: leuchtet bei anliegender Betriebsspannung
rote LED ERR: leuchtet bei internen Fehlern
blinkt bei externen Fehlern
grüne LED K1/K2 (.02)
bzw. K1-K4 (.04): leuchtet bei bestromten Relais K1 und
K2 (.02) bzw. bei bestromten Relais
K1, K2, K3 und K4 (.04)
blinkt bei externen Fehlern
S12
A2
14
GND
S11
A1+
13
RES
S21
ST1
23
ST2
S22
38
24
M10562
13
K1
K2
23
14 24
K1/K2
+
38
S12
A2
14
GND
S11
A1+
13
RES
S21
ST1
23
ST2
S22
38
24
M11127
13
K1
K2
23
14 24
K1-K4
+
38
4443 53
54
43
K3
K4
53
44 54
UG 6980.04UG 6980.02
Klemmenbezeichnung Signalbeschreibung
A1 + DC24V
A2 0V
13, 14, 23, 24,
43, 44, 53, 54
Schließer zwangsgeführt,
verzögerte Kontakte
38 Halbleiter-Meldeausgang
GND Bezugspotential für
Halbleiter-Meldeausgänge
S11, S21 Steuerausgänge
S12, S22, ST1, ST2, RES Steuereingänge
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.

6UG 6980 / 02.09.16 de / 756
Funktionsdiagramm Blinkcodes zur Fehlermeldung
Blockschaltbilder
Gleichzeitigkeits-
Fehler
Querschluss-oder
Verdrahtungsfehler
Le
itungsschluss
am
Ein-Taster
Po
ti-bzw.
Einstellungsfehler
M10693
S22
S12
ST1
t<t
Ein
t>t
Ein
t>t
diff
t<t
diff
A1/A2
max.Verzögerungszeit für die Gleichzeitigkeitsforderung
Abhängig von gewählter Sicherheitsfunktion
Not-Aus,Schutztür,t: max. 3s
Lichtschranken t:max. 1s
t:max. 0,5s
andere Zeiten auf Anfrage
Antivalente Schalter
Zweihandschaltung
diff
diff
diff
max. Einschaltzeit des Ein-Tasters
Standart t:max. 3s
andere Zeiten auf Anfrage
Ein
13/14
23/24
38
t:
diff
t:
Ein
M10560_b
M10561
A1+ A2 S11RES S12 ST1 ST2
S21 S22 23
+
13
GND 24 3814
K1 K2
K1/K2
K2
K1
ON
Überspannung- und
Kurzschlußschutz
Überwachungs-Logik
K1/K2
M11125
A1+ A2 S11RES S12 ST1 ST2
S21 S22 23
+
13
GND 24 3814
K1 K2
K1-K4
K2
K1
ON
Überspannung- und
Kurzschlußschutz
Überwachungs-Logik
K1-K4
53
43
54
44
K4
K3
K4
K3
UG 6980.04
UG 6980.02

7UG 6980 / 02.09.16 de / 756
Eingang
Nennspannung UN: DC 24 V
Spannungsbereich: 0,8 ... 1,1 UN
Nennverbrauch: typ. 1,9 W
Absicherung des Gerätes: Intern mit PTC
Überspannungsschutz: Intern durch VDR
Einschaltdauer EIN-Taster: 0,1 s < tEIN < 3 s
Einschaltdauer Reset-Taster: > 3 s
Sicherheitsfunktion
Schaltmatte/Schaltleiste (4)
Max. zulässiger
Schaltleistenkontaktwiderstand: 1000 Ω
Schaltstrom bei Kurzschluss: typ. 15 mA bei UN
Lichtschranke (8)
Steuerstrom über S12, S22: typ. 8 mA bei UN
Mindestspannung an Klemmen
S12, S22 bei aktiviertem Gerät: DC 10 V
Ausgang
Kontaktbestückung
UG 6980.02 2 Schließer
UG 6980.04 4 Schließer
Die Schließer-Kontakte können für Sicherheitsabschaltungen verwendet
werden.
Kontaktart: Relais, zwangsgeführt
Thermischer Strom Ith: max. 8 A (siehe Summenstromgrenzkurve)
Sicherheitsfunktion
Not-Aus (1) (6), Schutztür (2) (7),
Antivalente Schalter (5)
Einschaltzeit bei UN: < 65 ms
Abschaltzeit bei UN und
Unterbrechung der
Versorgungsspannung: < 40 ms
Abschaltzeit bei UN und
Unterbrechung in S12,S22: < 60 ms
Zweihandschaltung (3)
Einschaltzeit bei UN: < 110 ms
Abschaltzeit bei UN und
Unterbrechung
der Versorgungsspannung: < 40 ms
Abschaltzeit bei UN und
Unterbrechung in S12,S22: < 60 ms
Gleichzeitigkeitsforderung: max. 0,5 s
Schaltmatte (4)
Einschaltzeit bei UN: < 85 ms
Abschaltzeit bei UN und
Unterbrechung der
Versorgungsspannung: < 40 ms
Abschaltzeit bei UN und
Unterbrechung in S12,S22: < 60 ms
Lichtschranke (8)
Einschaltzeit bei UN: < 35 ms
Abschaltzeit bei UN und
Unterbrechung der
Versorgungsspannung: < 40 ms
Abschaltzeit bei UN und
Unterbrechung in S12,S22: < 25 ms
Schaltvermögen
nach AC 15
Schließer: 3 A / AC 230 V IEC/EN 60 947-5-1
nach DC 13
Schließer: 2 A / DC 24 V IEC/EN 60 947-5-1
Elektrische Lebensdauer
bei 5 A, AC 230 V cos j= 1: > 2,2 x 105Schaltspiele
Zulässige Schalthäufigkeit: 1800 Schaltspiele / h
Kurzschlussfestigkeit
max. Schmelzsicherung: 6 A gL IEC/EN 60 947-5-1
Mechanische Lebensdauer: 20 x 106Schaltspiele
Halbleiter Meldeausgänge
(nicht sicherheitsgerichtet): max 50 mA DC 24 V, plusschaltend
Hinweise Technische Daten
Betriebsarteinstellung
Die Einstellung der Betriebsart Hand- oder Automatischer-Start, wird an-
hand der Verdrahtung festgelegt. Beim Hand-Start muss S21 über einen
Ein-Taster mit ST1 verbunden werden. Beim Automatischen Start muss
S21 mit ST2 gebrückt werden. Liegt an beiden Eingängen gleichzeitig
S21 an, geht das Gerät in einen sicheren Fehlerzustand. Ein Reset bzw.
Neustart des Gerätes ist erforderlich. Bei der Auswahl der Sicherheits-
funktion Zweihandschaltung (3) ist nur ein automatischer Start möglich.
Leitungsschlusserkennung bzw. Überwachung des Ein-Tasters
Ist ein Ein-Taster länger als 3 Sekunden betätigt, lassen sich die ent-
sprechenden Ausgangskontakte der dazugehörigen Sicherheitsfunk-
tion nicht einschalten. Bei einer erneuten Betätigung des Eintasters
(0,1 s < tEIN < 3 s) können die Ausgangskontakte eingeschaltet werden. Ist
der Ein-Taster länger als 10 Sekunden betätigt, wird ein Leitungsschluss am
Ein-Taster erkannt. Die Ausgangskontakte der entsprechenden Sicherheits-
funktion können erst wieder nach einem Reset oder einem Neustart, durch
Aus- und wieder Einschalten der Versorgungsspannung, aktiviert werden.
Reset und externe Fehler
Der Reset-Eingang ist zur Quittierung von externen Fehlern (Anwender-
fehler bzw. behebbare externe Fehler wie z. B. Leitungsschluss über Ein-
Taster) vorgesehen. Liegt am Eingang für länger als 3 Sekunden A1+ an,
wird im Gerät ein Reset durchgeführt. Ein erneuter Reset ist erst möglich,
nachdem das Signal am Reset-Eingang kurz unterbrochen wurde.
Beim Auftreten eines externen Fehlers aufgrund einer Nichteinhaltung der
Gleichzeitigkeitsanforderung kann ein Reset nur durchgeführt werden,
wenn beide Sicherheitskanäle der entsprechenden Sicherheitsfunktion
miteinander abgeschalten wurden.
Funktionseinstellung
Bei der Variante /0_ _ lässt sich die Sicherheitsfunktion mittels eines Potis
auswählen. Folgendende Funktionen sind möglich:
Fkt Sicherheitsfunktion
1 Not-Aus
querschlusssicher
2 Schutztür
3 Zweihandschaltung
4 Schaltmatte / Schaltleiste
5 Antivalente Schalter
6 Not-Aus
nicht
querschlusssicher
7 Schutztür
8 Lichtschranke
Poti "Fkt" Einstellung der Sicherheitsfunktion
Bedienelemente

8UG 6980 / 02.09.16 de / 756
UG 6980.02PS/61 DC 24V
Artikelnummer: 0065427
• Sicherheitsfunktion: wählbar
• Ausgang: 2 Schließer
• Nennspannung: DC 24 V
• Baubreite: 22,5 mm
Allgemeine Daten
Nennbetriebsart: Dauerbetrieb
Temperaturbereich
Betrieb: - 25 ... + 55 °C
Lagerung: - 25 ... + 85 °C
Betriebshöhe: < 2.000 m
Luft- und Kriechstrecken
Bemessungsstoßspannung /
Verschmutzungsgrad: 4 kV / 2 IEC 60 664-1
EMV IEC/EN 61 326-3-1, IEC/EN 62 061
Funkentstörung: Grenzwert Klasse B EN 55 011
Schutzart
Gehäuse: IP 40 IEC/EN 60 529
Klemmen: IP 20 IEC/EN 60 529
Gehäuse: Thermoplast mit V0-Verhalten
nach UL Subj. 94
Rüttelfestigkeit: Amplitude 0,35 mm
Frequenz 10 ... 55 Hz, IEC/EN 60 068-2-6
Klimafestigkeit: 25 / 055 / 04 IEC/EN 60 068-1
Klemmenbezeichnung: EN 50 005
Leiterbefestigung: unverlierbare Schlitzschraube
oder Federkraftklemmen
Schnellbefestigung: Hutschiene IEC/EN 60 715
Nettogewicht: ca. 210 g
Geräteabmessungen
Breite x Höhe x Tiefe:
UG 6980 PS: 22,5 x 110 x 120,3 mm
UG 6980 PC, PT: 22,5 x 120 x 120,3 mm
Die Sicherheitsfunktionen des Gerätes wurden nicht durch die UL
untersucht. Die Zulassung bezieht sich auf die Forderungen des
Standards UL508,“general use applications“
Umgebungstemperatur: - 15 … + 55°C
Schaltvermögen für .02: Pilot duty B300, Q300
8A 250Vac Resistive or G.P.
8A 24Vdc Resistive
Schaltvermögen für .04
Umgebungstemperatur 55°C Pilot duty B300, Q300
5A 250Vac Resistive or G.P.
5A 24Vdc Resistive
Umgebungstemperatur 40°C: Pilot duty B300, Q300
8A 250Vac Resistive or G.P.
8A 24Vdc G.P.
Leiteranschluss: nur für 60°C / 75°C Kupferleiter
PS-Klemme: AWG 28 - 12 Sol/Str Torque 0.5 Nm
PC-Klemme: AWG 24 - 12 Sol/Str
PT-Klemme: AWG 24 - 16 Sol/str
nfo
Fehlende technische Daten, die hier nicht explizit angegeben
sind, sind aus den allgemein gültigen technischen Daten zu
entnehmen.
Technische Daten UL-Daten
Standardtype

9UG 6980 / 02.09.16 de / 756
Fehler mögliche Ursache
LED "ON" leuchtet nicht - Versorgungsspannung A1+/A2
nicht angeschlossen
LED "ERR" blinkt
im Verhältnis 1:1
- Unter- oder Überspannungsfehler
(Versorgungsspannung A1+/A2
prüfen)
LED "ERR" blinkt
im Verhältnis 4:1
- externer Fehler (genaue Fehler-
beschreibung siehe Blinkcodes)
LED "ERR" leuchtet dauerhaft - Gerätefehler
(wenn nach Neustart immer noch
anliegt, Gerät austauschen)
- Das Gerät enthält keine Teile, die einer Wartung bedürfen.
- Bei vorliegenden Fehlern das Gerät nicht öffnen, sondern an den
Hersteller zur Reparatur schicken.
Wartung und Instandsetzung
Vorgehen bei Störungen
Bestellbeispiel Kennlinien
UG 6980 ._ _ _ _ / _ 00 /61 DC 24 V
Nennspannung
UL-Zulassung
Sicherheitsfunktion
0 = einstellbar
Klemmenart
PC (plugin cageclamp):
abnehmbare Klemmenblöcke,
mit Federkraftklemmen
PS (plugin screw):
abnehmbare Klemmenblöcke,
mit Schraubklemmen
PT (plugin TWIN cageclamp)
abnehmbare Klemmenblöcke
mitFederkraftklemmen2-Leiter
Kontakte
Gerätetyp
Summenstromgrenzkurve UG 6980.02
M10694_a
25
I2(A)
2
75
100
125
50
010 20 30 40 6050
T ( C)
°
- Strom in den KontaktpfadenI,I
12
I=I+I
222
12
Gerät angereiht, mit Fremderwärmung
durch Geräte gleicher Last
Max. zulässiger Strom bei 55°C über
2 Kontaktreihen = 4A = 2x4 A=32A
22 2
^
Gerät freistehend
Max. Strom bei 55°C über
2 Kontaktreihen = 8A = 2x8 A=128A
22 2
^
M10692_b
25
I
2
(A)
2
75
100
125
50
010 20 30 40 6050
T ( C)
°
- Strom in den KontaktpfadenI,I,I,I
1234
I=I+I+I+I
22222
12 34
Gerät angereiht, mit Fremderwärmung
durch Geräte gleicher Last
Max. zulässiger Strom bei 55°C über
4 Kontaktreihen = 1A = 4x1 A=4A
22 2
^
Gerät freistehend
Max. Strom bei 55°C über
4 Kontaktreihen = 5A = 4x5 A=100A
22 2
^
150
175
200
225
250
256A2
Summenstromgrenzkurve UG 6980.04

10 UG 6980 / 02.09.16 de / 756
Anwendungsbeispiel mit Sicherheitsfunktion
Sicherheitsfunktion: siehe unten, Hand-Start (für automatischer Start, anstatt Ein-Taster eine Verbindung zu ST2 herstellen).
S22S21 S11 S12
M10755_b
Sicherheitsfunktion
DC24V
0V
A1+
A2
K6
K5
ST2ST1 13 23
+
24 38 14
K1 K1
K2
K2
UG6980
Ein
K5 K6
R
eset
RES
S22 S11 S12
M10757
Not-
Aus
S21 S21 S22 S11 S12
Schiebeschutztür
geschlossen
M10756
S1 S2
S22S21 S11 S12
M10750
Fkt.: Not-Aus (1),
mit Querschlusserkennung
SIL 3, PL e, Kat. 4
Fkt.: Schutztür (2),
mit Querschlusserkennung
SIL 3, PL e, Kat. 4
Fkt.: Zweihandschaltung (3),
mit Querschlusserkennung
SIL 3, PL e, Kat. 4
Type III C nach EN 574
S21 S22 S11 S12
Schaltleiste
M10754
S22 S11 S12S12
S1
M11124
S21 S22 S11 S12
M10753
Not-
Aus
S21
Fkt.: Schaltmatte/Schaltleiste (4),
mit Querschlusserkennung
SIL 3, PL e, Kat. 4
Fkt.: Antivalente Schalter (5),
mit Querschlusserkennung
SIL 3, PL e, Kat. 4
Fkt.: Not-Aus (6),
ohne Querschlusserkennung
SIL 3, PL e, Kat. 4 1)
S21 S22 S11 S12
Schiebeschutztür
geschlossen
M10752
OSSD1 OSSD2
S22
S21 S11 S12
Sender
Empfänger
DC 24V
0V
M11316
++
1) Um die Sicherheitsklassifizierungen
zu erreichen ist eine querschlusssichere
Verdrahtung sicherzustellen.
2) Um die Sicherheitsklassifizierungen
zu erreichen müssen Lichtschranken mit
Selbsttest (Typ 4) nach IEC/EN 61 496-1
eingesetzt werden.
Fkt.: Schutztür (7),
ohne Querschlusserkennung
SIL 3, PL e, Kat. 4 1)
Fkt.: Lichtschranke (8),
ohne Querschlusserkennung
SIL 3, PL e, Kat. 4 2)
E. DOLD & SÖHNE KG • D-78114 Furtwangen
e-mail: dold-relays @dold.com • internet: http://www.dold.com
• Postfach 1251 • Telefon 0 77 23 / 654-0 • Telefax 0 77 23 / 654-356

11 UG 6980 / 02.09.16 en / 756
Datasheet / Operating Instructions ENGLISH
E. DOLD & SÖHNE KG
P.O. Box 1251 • D-78114 Furtwangen • Germany
Tel: [phone] • Fax [phone]
[email protected] • www.dold.com
Translation
of the original instructions
SAFEMASTER C
Multifunctional Safety Module
UG 6980
0266730

12 UG 6980 / 02.09.16 en / 756
Contents
Symbol and Notes Statement..........................................................................................................................................13
General Notes .................................................................................................................................................................13
Designated Use...............................................................................................................................................................13
Safety Notes ....................................................................................................................................................................13
Product Description .........................................................................................................................................................15
Circuit Diagram................................................................................................................................................................15
Connection Terminals ......................................................................................................................................................15
Approvals and Markings ..................................................................................................................................................15
Application.......................................................................................................................................................................15
Indicators.........................................................................................................................................................................15
Function Diagram ............................................................................................................................................................16
Block Diagrams ...............................................................................................................................................................16
Fault Indication by Flashing Code ...................................................................................................................................16
Practical Notes ................................................................................................................................................................17
Operating Potentiometer..................................................................................................................................................17
Technical Data.................................................................................................................................................................17
Technical Data.................................................................................................................................................................18
UL-Data ...........................................................................................................................................................................18
Standard Type..................................................................................................................................................................18
Variants............................................................................................................................................................................19
Troubleshooting ...............................................................................................................................................................19
Maintenance and Repairs................................................................................................................................................19
Characteristics.................................................................................................................................................................19
Application Examples with safety function.......................................................................................................................20
Labeling and connections................................................................................................................................................31
Dimensions (dimensions in mm) .....................................................................................................................................32
Mounting / disassembly of the PS / PC / PT-terminal blocks...........................................................................................32
Safety related data ..........................................................................................................................................................33
CE-Declaration of Conformity..........................................................................................................................................34
Notice ..............................................................................................................................................................................35

13 UG 6980 / 02.09.16 en / 756
Safety Notes
WARNING
Risk of electrocution!
Danger to life or risk of serious injuries.
• Disconnect the system and device from the power supply and ensure
they remain disconnected during electrical installation.
• The device may only be used for the applications described in the mu-
tually applicable operating instructions / data sheet. The notes in the
respective documentation must be heeded. The permissible ambient
conditions must be observed.
• The contact protection of the elements connected and the insulation of
the supply cables must be designed in accordance with the requirements
in the operating instructions / data sheet.
• Note the VDE and local regulations, particularly those related to protec-
tive measures.
WARNING
Risk of fire or other thermal hazards!
Danger to life, risk of serious injuries or property damage.
• The device mayonly beused fortheapplications describedinthemutually
applicable operating instructions / data sheet. The notes in the respective
documentation must be heeded. The permissible ambient conditions
must be observed. In particular, the current limit curve must be heeded.
• The device may only be installed and put into operation by experts who
are familiar with this technical documentation and the applicable health
and safety and accident prevention regulations.
WARNING
Functional error!
Danger to life, risk of serious injuries or property damage.
• The device may only be used for the applications described in the mu-
tually applicable operating instructions / data sheet. The notes in the
respective documentation must be heeded. The permissible ambient
conditions must be observed.
• The device may only be installed and put into operation by experts who
are familiar with this technical documentation and the applicable health
and safety and accident prevention regulations.
• The unit should be panel mounted in an enclosure rated at IP 54 or
superior. Dust and dampness may lead to malfunction.
WARNING
Installation fault!
Danger to life, risk of serious injuries or property damage.
• Make sure of sufficient protection circuitry at all output contacts for
capacitive and inductive loads.
!
Attention!
• The safety function must be triggered during commissioning.
• AUTOMATIC START !
According to IEC/EN 60 204-1 part 9.2.5.4.2 and 10.8.3 it is not allowed
to restart automatically after emergency stop.
Therefore the machine control has to disable the automatic start
after emergency stop.
• Opening the device or implementing unauthorized changes voids any
warranty
DANGER
DANGER:
Indicates that death or severe personal injury will result if
proper precautions are not taken.
WARNING
WARNING:
Indicates that death or severe personal injury can result if
proper precautions are not taken.
CAUTION
CAUTION:
Indicates that a minor personal injury can result if proper
precautions are not taken.
!
ATTENTION:
Warns against actions that can cause damage or malfunction of the
device, the device environment or the hardware / software result.
nfo
INFO:
Referred information to help you make best use of the product.
Symbol and Notes Statement
The installation must only be done by a qualified electrican!
Do not dispose of household garbage!
The device must be disposed of in compliance with nationally
applicable rules and requirements.
To help you understand and find specific text passages and notes in the
operating instructions, we have important information and information
marked with symbols.
Before installing, operating or maintaining this device, these in-
structions must be carefully read and understood.
The product hereby described was developed to perform safety functions
as a part of a whole installation or machine. A complete safety system
normally includes sensors, evaluation units, signals and logical modules
for safe disconnections. The manufacturer of the installation or machine
is responsible for ensuring proper functioning of the whole system. DOLD
cannot guarantee all the specifications of an installation or machine that
was not designed by DOLD. The total concept of the control system into
which the device is integrated must be validated by the user. DOLD also
takes over no liability for recommendations which are given or implied in
the following description. The following description implies no modification
of the general DOLD terms of delivery, warranty or liability claims.
General Notes
Designated Use
The UG 6980 is used to enable and interrupt a safety circuit in a safe way.
It can be used to protect people and machines in applications with e-stop
buttons, safety gates, light curtains with selftesting (Type 4) acc. to IEC/
EN 61 496-1, 2-hand controls for presses as well as other production ma-
chinery with dangerous closing action (Type III C to EN 574) and for safety
mats, safety edges and tape switches. To avoid damage of safety mats,
safety edges and tape switches by to high switching current, the current
provided by UG 6980 is limited to max. 15 mA also in the case of short
circuit. When used in accordance with its intended purpose and following
these operating instructions, this device presents no known residual risks.
Nonobservance may lead to personal injuries and damages to property.
Storage for future reference

14 UG 6980 / 02.09.16 en / 756

15 UG 6980 / 02.09.16 en / 756
Your Advantage
•Adjustable safety functions:
- E-Stop
- Safety gate
- Two-hand control
- Safety mat / Safety edge
- Exclusive or contacts
- Light curtain
•Manual or auto start
•Only one device, different safety functions
Features
•According to
- Performance Level (PL) e and category 4 to EN ISO 13849-1
- SIL Claimed Level (SIL CL) 3 to IEC/EN 62061
- Safety Integrity Level (SIL) 3 to IEC/EN 61508 and IEC/EN 61511
•Acc. to EN 50156-1 for furnaces
•Line fault detection on On-button:
•Manual restart or automatic restart
•With or without cross fault monitoring
•2-channel
•Forcibly guided output contacts
•Output: max. 4 NO instantaneous semiconductor monitoring output
•LED indicator for operation, delay contects and failure
•As option with pluggable terminal blocks for easy exchange of devices
- with screw terminals
- or with cage clamp terminals
•Width: 22.5 mm
0269011
For enable and interrupt a safety circuit in a safe way. It can be used to
protect people and machines in applications with e-stop buttons, safety
gates, light curtains with selftesting (Type 4) acc. to IEC/EN 61 496-1,
2-hand controls for presses as well as other production machinery with
dangerous closing action (Type III C to EN 574) and for safety mats, safety
edges and tape switches with a max. switching current of 15 mA.
green LED ON: on, when supply connected
red LED ERR: on, at internal error
flashes at external error
green LED K1/K2 (.02)
e.g. K1-K4 (.04): on, when relay K1 and K2 (.02)
energized, e.g. when relay
K1, K2, K3 and K4 (.04) energized
flashes at external error
S12
A2
14
GND
S11
A1+
13
RES
S21
ST1
23
ST2
S22
38
24
M10562
13
K1
K2
23
14 24
K1/K2
+
38
Terminal designation Signal designation
A1 + DC 24 V
A2 0 V
13, 14, 23, 24,
43, 44, 53, 54
Forcibly guided NO contacts for
release circuit
38 Semiconductor monitoring output
GND Reference potential for
Semiconductor monitoring output
S11, S21 control output
S12, S22, ST1, ST2, RES control input
UG 6980.02
S12
A2
14
GND
S11
A1+
13
RES
S21
ST1
23
ST2
S22
38
24
M11127
13
K1
K2
23
14 24
K1-K4
+
38
4443
53
54
43
K3
K4
53
44 54
UG 6980.04
Canada / USA
The multifunctional safety module UG 6980 provides protection of men
and machines by enabling and disabling a safety circuit. It is used together
with e-stop buttons, safety gates, light curtains with self testing (type 4)
to IEC/EN 61496-1, 2-hand buttons on presses for metal processing and
productions machines with dangerous closing movements (type III C to
EN 574) and safety mats, edges and tape switches. Simply select 1 out of
5 safety functions on rotary switches - ready. This reduces divers types of
safety modules in stock and simplifies your disposition.
Safety Technique
SAFEMASTER C
Multifunctional Safety Module
UG 6980
Product Description
Circuit Diagram
Connection Terminals
Approvals and Markings
Application
Indicators
All technical data in this list relate to the state at the moment of edition. We reserve the right for
technical improvements and changes at any time.

16 UG 6980 / 02.09.16 en / 756
Function Diagram Fault Indication by Flashing Code
Block Diagrams
simultaneity
error
Potentiometer or
adjustment failure
line
fault across
star
t button
Cr
oss fault or
wiring
fault
M10697_a
UG 6980.04
UG 6980.02
S22
S12
ST1
t<t
On
t>t
On
t>tdiff
t<tdiff
A1/A2
13/14
23/24
38
M10703_a
max. time delay for simultaneity demand
dependent on selected safety function
E-Stop, safety gate, t:max. 3s
Light curtais t:max. 1s
Two-hand control t:max. 0,5s
other times on request
Exclusive or contacts diff
diff
diff
max. actuation time of start button
Standard t:max. 3s
other times on request
On
t:
diff
t:
Ein
M11034
A1+ A2 S11RES S12 ST1 ST2
S21 S22 23
+
13
GND 24 3814
K1 K2
K1/K2
K2
K1
ON
monitoring logic
K1/K2
overvoltage and
short circuit protection
M11130
A1+ A2 S11RES S12 ST1 ST2
S21 S22 23
+
13
GND 24 3814
K1 K2
K1-K4
K2
K1
ON
K1-K4
53
43
54
44
K4
K3
K4
K3
overvoltage and
short circuit protection
monitoring logic

17 UG 6980 / 02.09.16 en / 756
Input
Nominal voltage UN: DC 24 V
Voltage range: 0.8 ... 1.1 UN
Nominal consumption: typ. 1.9 W
Short-circuit protection: Internal PTC
Overvoltage protection: Internal VDR
Duty-cycle ON button: 0.1 s < tEIN < 3 s
Duty-cycle Reset button: > 3 s
Safety function
Safety mat / safety edge (4)
max. permitted
safety edge contact resistance: 1000 Ω
switching current at short circuit: typ. 15 mA at UN
Light curtains (8)
control current via S12, S22: typ. 8 mA at UN
Min. voltage on terminals
S12, S22 when relay activated: DC 10 V
Output
Contacts
UG 6980.02 2 NO contacts
UG 6980.04 4 NO contacts
The NO contacts can be used for safe braking.
Thermal current Ith: max. 8 A
(see quadratic total current limit curve)
Safety function
E-Stop (1) (6), Safety gate (2) (7),
Exclusive or contacts (5)
Start up at UN: < 65 ms
Release delay at UN and
disconnecting the supply: < 40 ms
Release delay at UN and
disconnecting S12,S22: < 60 ms
Two-hand control (3)
Start up at UN: < 110 ms
Release delay at UN and
disconnecting the supply: < 40 ms
Release delay at UN and
disconnecting S12,S22: < 60 ms
simultaneity demand: max. 0,5 s
Safety mat (4)
Start up at UN: < 85 ms
Release delay at UN and
disconnecting the supply: < 40 ms
Release delay at UN and
disconnecting S12,S22: < 60 ms
Light curtains (8)
Start up at UN: < 35 ms
Release delay at UN and
disconnecting the supply: < 40 ms
Release delay at UN and
disconnecting S12,S22: < 25 ms
Switching capacity
to AC 15
NO contacts: 3 A / AC 230 V IEC/EN 60 947-5-1
to DC 13
NO contacts: 2 A / DC 24 V IEC/EN 60 947-5-1
Electrical life
at 5 A, AC 230 V cos j= 1: > 2.2 x 105switching cycles
Perm. operating frequency: max. 1800 switching cycles / h
Short circuit strength
max. fuse rating: 6 A gL IEC/EN 60 947-5-1
Mechanical life: 10 x 106switching cycles
Semiconductor monitoring output
(not safety): max. 50 mA DC 24 V, plus switching
Technical Data
Operating mode
Manual or auto start is chosen by wiring. On manual start S21 has to be
connected to ST1! via an NO push button. For auto start S21 is connected
to ST2. If both inputs are connected to S21 the unit goes into safe failure
mode. A restart or new start of the device has to be made. When selecting
the safety function 2-hand control (3), only automatic start is possible.
Line fault detection e.g. monitoring of ON-button
If the On-button pressed more than 3 s the adequate output contacts of the
safety function can't be switch. The output contacts can be energized when
the On-button pressed again (0.1 s < tON < 3 s).
A line fault is detected if the On-button more than 10 s is actuated. The
output contacts of the adeauate safety function can only be energized with
a reset or re-start with on an off switching of power supply.
Reset and external failures:
The reset input is used to reset external failures (application failures or
removable external failures as e.g. a line fault on reset button). If the reset
signal is connected to the input for more than 3 sec the unit makes a reset.
A new reset is only possible when the reset signal had been switched off
temporarily.
If an external failure occurs because both input channels of a safety function
did not switch on or off within the simultanious time, a reset is only possible
if both channels are switched to off state after removing failure cause.
Setting
On the variant /0_ _ the safety function can be set via rotary switch.
Possible functions:
Fct. Safety function
1 E-Stop
cross fault detection
2 Safety gate
3 Two-hand control
4 Safety mat / Safety edge
5 Exclusive or contacts
6 E-Stop
without
cross fault detection
7 Safety gate
8 Light curtain
Practical Notes
Operating Potentiometer
Poti "Fkt" Adjustment of safety function

18 UG 6980 / 02.09.16 en / 756
UG 6970.04PS/61 DC24V
Article number: 0065426
• 1st Safety function: adjustable
• 2nd Safety function: adjustable
• Output: 2 NO contacts per safety function
• Nominal voltage: DC 24 V
• Width: 22.5 mm
The safety functions were not evaluated by UL. Listing is accom-
plished according to requirements of Standard UL 508, “general use
applications”
Ambient temperature: - 15 … + 55 °C
Switching capacity for .02: Pilot duty B300, Q300
8A 250Vac Resistive or G.P.
8A 24Vdc Resistive
Switching capacity for .04
Ambient temperature 55°C Pilot duty B300, Q300
5A 250Vac Resistive or G.P.
5A 24Vdc Resistive
Ambient temperature 40°C: Pilot duty B300, Q300
8A 250Vac Resistive or G.P.
8A 24Vdc G.P.
Wire connection:: 60°C / 75°C copper conductors only
PS-terminal: AWG 28 - 12 Sol/Str Torque 0.5 Nm
PC-terminal: AWG 24 - 12 Sol/Str
PT-terminal: AWG 24 - 16 Sol/str
nfo
Technical data that is not stated in the UL-Data, can be found
in the technical data section.
Technical Data UL-Data
Standard Type
General Data
Nominal operating mode: continuous operation
Temperature range
Operation: - 25 ... + 55 °C
Storage: - 25 ... + 85 °C
Altitude: < 2.000 m
Clearance and creepage distance
rated impulse voltage /
pollution degree: 4 kV / 2 IEC 60 664-1
EMC IEC/EN 61 326-3-1, IEC/EN 62 061
Interference suppression: Limit value class B EN 55 011
Degree of protection
Housing: IP 40 IEC/EN 60 529
Terminals: IP 20 IEC/EN 60 529
Housing: thermoplastic with VO behaviour
according to UL subj. 94
Vibration resistance: Amplitude 0,35 mm
Frequency 10 ... 55 Hz,IEC/EN 60 068-2-6
Klimate resistance: 25 / 055 / 04 IEC/EN 60 068-1
Terminal designation: EN 50 005
Wire fixing: captive slotted screw
or cage clamp terminals
Mounting: DIN rail IEC/EN 60 715
Weight: approx. 210 g
Dimensions
Width x height x depth:
UG 6980 PS: 22.5 x 110 x 120.3 mm
UG 6980 PC, PT: 22.5 x 120 x 120.3 mm

19 UG 6980 / 02.09.16 en / 756
Variants Characteristics
Failure Potential cause
LED "ON" does not light up - Power supply A1+/A2
not connected
LED "ERR" flashes
in relation 1:1
- Under- or overvoltage
(check power supply A1+/A2)
LED "ERR" flashes
in relation 4:1
- external failure (see flashing code)
LED "ERR"
continuously on
- system error
(if cannot be removed after restart
unit must be replaced)
- The device contains no parts that require maintenance.
- In case of failure, do not open the device but send it to manufacturer
for repair.
Maintenance and Repairs
Troubleshooting
UG 6980 ._ _ _ _ / _ 00 /61 DC 24 V
Nominal voltage
UL-approval
Safety function
0 = adjustable
Type of terminals
PC (plug in cage clamp):
pluggable terminal blocks,
with cage clamp terminals
PS (plug in screw):
pluggable terminal blocks,
with screw terminals
PT (plug in Twin cage clamp)
pluggable terminal blocks
withcageclampterminals2-wire
Contacts
Type
UG 6980.02
Quadratic total current limit curve
UG 6980.04
Quadratic total current limit curve
M10695_a
- current in contact pathsI,I
12
I=I+I
222
12
device mounted without distance heated by
devices with same load,
max. current at over
4A = 2x4 A=32A
55°C
2 contact path = 22 2
^
device free-standing
max. current at 55°C over
2 contact path = 8A = 2x8 A=128A
22 2
^
25
I2(A)
2
75
100
125
50
010 20 30 40 6050
T ( C)
°
M10699_a
- current in contact paths
I,I,I,I
1234
I=I+I+I+I
22222
12 34
25
I
2
(A)
2
75
100
125
50
010 20 30 40 6050
T ( C)
°
150
175
200
225
250
256A2
device mounted without distance heated by
devices with same load,
max. current at over
4 contact path = 1A = 4x1 A=4A
55°C
22 2
^
device free-standing
max. current at 55°C over
4 contact path = 5A = 4x5 A=100A
22 2
^

20 UG 6980 / 02.09.16 en / 756
Application Examples with safety function
Safetyfunction: see below, Manual-Start (for automatic start make a bridge to ST2 instead of ON button).
S22S21 S11 S12
M10776_b
Safetyfunction
DC24V
0V
A1+
A2
K6
K5
ST2ST1 13 23
+
24 38 14
K1 K1
K2
K2
UG6980
On
K5 K6
R
eset
RES
S22 S11 S12
M10757
Not-
Aus
S21 S21 S22 S11 S12
Schiebeschutztür
geschlossen
M10756
S1 S2
S22S21 S11 S12
M10750
Fct.: E-stop (1),
with cross fault detection
SIL 3, PL e, Cat. 4
Fct.: Safety gate (2),
with cross fault detection
SIL 3, PL e, Cat. 4
Fct.: Two-hand control (3),
with cross fault detection
SIL 3, PL e, Cat. 4
Type III C to EN 574
S21 S22 S11 S12
Schaltleiste
M10754
S22 S11 S12S12
S1
M11124
S21 S22 S11 S12
M10753
Not-
Aus
S21
Fct.: Safety mat / Safety edge (4),
with cross fault detection
SIL 3, PL e, Cat. 4
Fct.: Exclusive or contacts (5),
with cross fault detection
SIL 3, PL e, Kat. 4
Fct.: E-Stop (6),
without cross fault detection
SIL 3, PL e, Cat. 4 1)
S21 S22 S11 S12
Schiebeschutztür
geschlossen
M10752
OSSD1 OSSD2
S22
S21 S11 S12
Transmitter
Receiver
DC 24V
0V
M11317
++ 1) To achieve the stated safety classification the
wiring has to be done with crossfault monitoring.
2) To achieve the stated safety classification
light curtains with selftest (type 4) according
to IEC/EN 61496-1 have to be used.
Fct.: Safety gate (7),
without cross fault detection
SIL 3, PL e, Cat. 4 1)
Fct.: Light curtain (8),
without cross fault detection
SIL 3, PL e, Cat. 4 2)
E. DOLD & SÖHNE KG • D-78114 Furtwangen
e-mail: dold-relays @dold.com • internet: http://www.dold.com
• POBox1251•Telephone(+49)7723 / 654-0 •Telefax (+49) 77 23 / 654-356
