Eagle P656T User manual

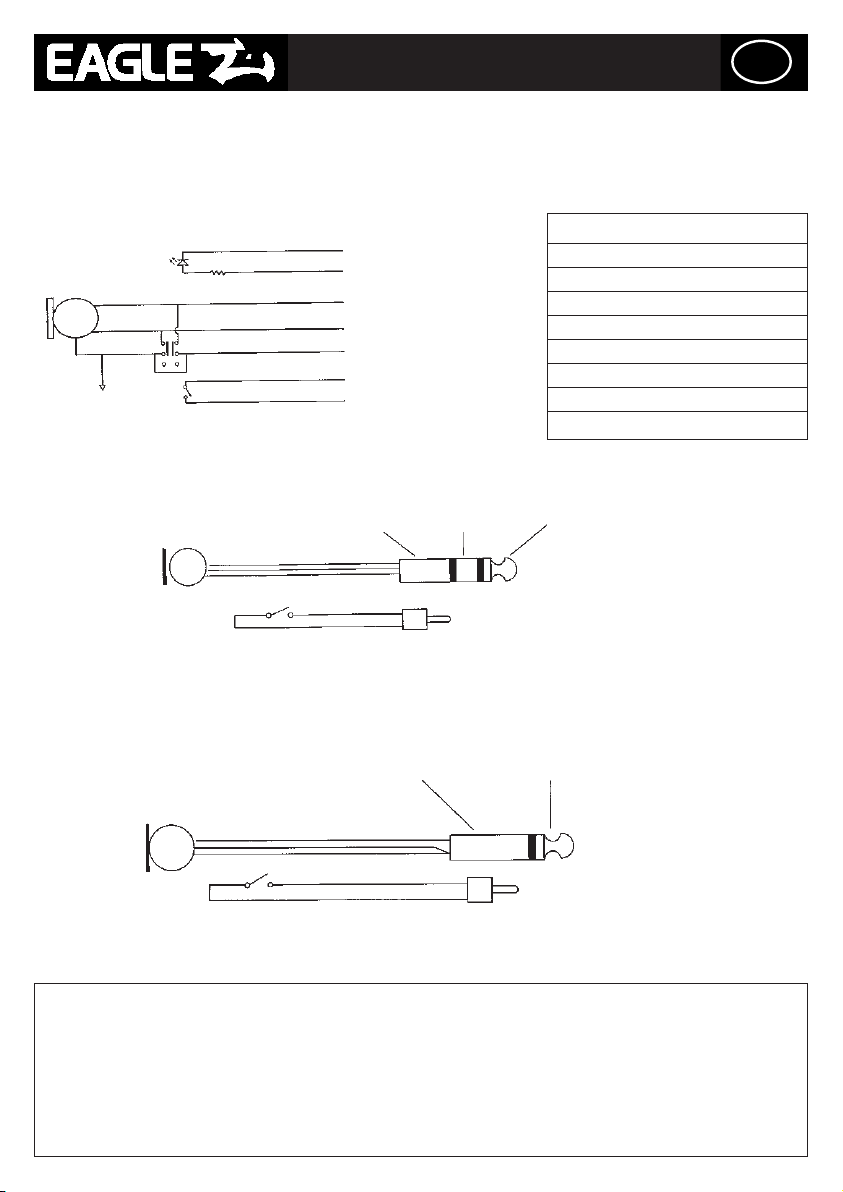

TO CHASSIS
SWITCHES SHOWN IN OFF POSITION
BALANCED INPUT USING A STEREO JACK PLUG
MICROPHONE SIGNAL CONNECTIONS:
RED TO TIP
YELLOW TO RING
SCREEN TO SLEEVE
SLEEVE
MICROPHONE
PRESS TO SPEAK SWITCH RCA PHONO PLUG
PRIORITY CONNECTIONS:
WHITE TO PIN
BLACK TO CASE
RING
JACK PLUG
TO PRIORITY INPUT
TO MIC INPUT
TIP
GB
D
Cat. no. P656T (PRO P80)
UNBALANCED INPUT USING A MONO JACK PLUG
MIC. SIGNAL CONNECTIONS:
RED TO TIP
YELLOW + SCREEN TO SLEEVE
SLEEVE
RCA PHONO PLUG
PRIORITY CONNECTIONS:
WHITE TO PIN
BLACK TO CASE
JACK PLUG
TIP
SPECIFICATION
Element . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dynamic
Frequency response . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .200 - 12,000Hz
Polar pattern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Uni-directional
Sensitivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .-72dB ±3dB at 1000Hz
Impedance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600Ω
Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Balanced
Lead .............................................................2m (approx.) 6-core screened cable
DYNAMIC UNI-DIRECTIONAL PAGING MICROPHONE
WIRING INSTRUCTIONS
BALANCED INPUT USING AN XLR CONNECTOR Connections for PA5000 Series Amps
PROP80 Microphone XLR & DIN plug
Blue Pin 4 DIN plug
Green Pin 5 DIN plug
Red Pin 2 XLR
Yellow Pin 3 XLR
Screen Pin 1 XLR
White Pin 1 DIN plug
Black Pin 2 DIN plug
BLUE –v
GREEN +v
RED Mic+
YELLOW Mic–
SCREEN Ground
WHITE N/O switch
BLACK Contacts

BLAU -v
GRÜN +v
ROT Mikro +
GELB Mikro -
ABSCHIRMUNG Masse
WEISS Arbeits-
SCHWARZ kontakte
ZUM GEHÄUSE
SCHALTER IN DER AUS-STELLUNG
SYMMETRISCHER EINGANG MIT STEREO-KLINKENSTECKER
MIKROFONSIGNALANSCHLÜSSE
ROT ZUR SPITZE
GELB ZUM RING
ABSCHIRMUNG
ZUR HÜLSE
HÜLSE
MIKROFON
SPRECHSCHALTER CINCH-STECKER
VORRANGSANSCHLÜSSE
WEISS ZUM PIN
SCHWARZ ZUM GEHÄUSE
RING
KLINKENSTECKER
ZUM VORRANGSANSCHLUSS
ZUM MIKROFON
SPITZE
D
DYNAMISCHES TISCHMIKROFON
ASYMMETRISCHER EINGANG MIT MONO-KLINKENSTECKER
MIKROFONSIGNALANSCHLÜSSE
ROT ZUR SPITZE
GELB + ABSCHIRMUNG ZUR HÜLSE
HÜLSE
CINCH-STECKER
VORRANGSANCSCHLÜSSE
WEISS ZUM PIN
SCHWARZ ZUM GEHÄUSE
KLINKENSTECKER
SPITZE
TECHNISCHE DATEN
Kapsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dynamisch
Frequenzbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100 - 12,000Hz
Richtcharakteristik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Niere
Empfindlichkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .-72dB ±3dB bei 1000Hz
Impedanz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600Ω
Ausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Symmetrisch
Kabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2Meter 6-adriges, abgeschirmtes Kabel
ANSCHLÜSSE
SYMMETISCHER EINGANG MIT XLR-VERBINDER Verstärkeranschlüsse Serie PA5000
Mikrofon P656T XLR & DIN Stecker
Blau Pin 4 DIN Stecker
Grün Pin 5 DIN Stecker
Rot Pin 2 XLR
Gelb Pin 3 XLR
Abschirmung Pin 1 XLR
Weiß Pin 1 DIN Stecker
Schwarz Pin 2 DIN Stecker

BLAUW -v
GROEN +v
ROOD Mic+
GEEL Mic-
AFSCHERMING Aarde
WIT N.O.
ZWART contacten
NAAR CHASSIS
SCHAKELAARS UITGEZET
GEBALANCEERDE INGANG MET EEN STEREO-AANSLUITING
MICROFOON SIGNAAL AANSLUITINGEN
ROOD NAAR PUNT GEEL NAAR RING
AFSCHERMING
NAAR MOF
MOF
MICROFOON
SCHAKELAAR - INDRUKKEN VOOR SPRAAK RCA PHONE AANSLUITING
PRIORITEITSAANSLUITINGEN
WIT NAAR PEN ZWART NAAR KAST
RING
AANSLUITING
NAAR PRIORITEITSINGANG
NAAR MIC INGANG
PUNT
NL
E
DYNAMISCHE UNI-DIRECTIONELE MICROFOON
ONGEBALANCEERDE INGANG MET MONO AANSLUITING
MIC SIGNAAL AANSLUITINGEN
ROOD NAAR PUNT
GEEL + AFSCHERMING NAAR MOF
MOF
RCA PHONO AANSLUITING
PRIORITEITSAANSLUITINGEN
WIT NAAR PEN ZWART NAAR KAST
AANSLUITING
PUNT
TECHNISCHE GEGEVENS
Element . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dynamisch
Frequentie-bereik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100 - 12.000 Hz
Pool-patroon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Uni-directioneel
Gevoeligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .-72dB ±3dB bij 1999 Hz
Impedantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600 Ω
Uitgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Gebalanceerd
Kabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Ca.2 m, 6-adrige afgeschermde kabel
BEDRADINGSINSTRUCTIES
GEBALANCEERDE INGANG MET EEN XLR AANSLUITING Versterkeraansluitingen PA5000 serie
Microfoon P656T XLR & DIN Steker
Blauw Pen 4 DIN Steker
Groen Pen 5 DIN Steker
Rood Pen 2 XLR
Geel Pen 3 XLR
Afscherming Pen 1 XLR
Wit Pen 1 DIN Steker
Zwart Pen 2 DIN Steker
