Eagletone Matrix Flower User manual

Guide de l’utilisateur
Matrix Flower

Guide de l ’utilisateur
Matrix Flower
Guide de l ’utilisateur
Matrix Flower
2 3
SOMMAIRE
1. Instructions de sécurité
2. Caractéristiques techniques
3. Installation
4. Configuration de l’appareil
5. Contrôle de l’appareil
6. Configuration DMX512
7. Connexions DMX512
8. Résolution des problèmes
9. Nettoyage de l’appareil
1. INSTRUCTIONS DE SÉCURITÉ
Lisez ces instructions avec atten-
tion : elles contiennent des infor-
mations importantes concernant
l’installation, l’utilisation et l’en-
tretien de l’appareil.
ìConservez ce manuel de l’utilisateur
pour toute référence ultérieure. Si vous
vendez l’appareil à une tierce personne,
assurez-vous de lui fournir également
ce manuel.
ìDéballez et vérifiez attentivement que
le produit n’a subi aucun dommage lors
du transport avant de l’utiliser.
ìAvant toute utilisation, vérifiez que la
tension et la fréquence du réseau élec-
trique sont compatibles avec celles
indiquées sur l’appareil.
ìIl est important de relier à la terre le
fil jaune et vert afin d’éviter tout choc
électrique.
ìDébranchez l’appareil du secteur lors
de toute opération d’entretien ou de
réparation.
ìLors de la fixation/installation de cet
appareil, utilisez une chaîne de sécu-
rité. Ne manipulez jamais cet appa-
reil en ne le tenant que par la tête.
Manipulez-le toujours en le tenant par
sa base. ìN’utilisez jamais cet appareil dans des
endroits dépassant 40°C.
ìEn cas de problème majeur en cours
d’utilisation, cessez immédiatement
d’utiliser l’appareil. Ne tentez jamais
de réparer l’appareil vous-même.
Les réparations effectuées par des
personnes non qualifiées peuvent
entraîner des dommages ou des
dysfonctionnements. Contactez le
service après-vente le plus proche de
chez vous. Utilisez toujours des pièces
de rechange de même type que les
pièces d’origine.
ìNe connectez pas l’appareil à un grada-
teur.
ìNe touchez aucun câble lorsque l’appa-
reil fonctionne afin d’éviter tout risque
de choc électrique.
ìAfin d’empêcher ou de prévenir tout
risque de choc électrique, n’exposez
l’appareil ni à la pluie ni à l’humidité.
ìLe boîtier doit être remplacé s’il est
visiblement endommagé.
ìNe regardez jamais directement dans
le faisceau lumineux des LED lorsque
l’appareil est en fonctionnement.
Attention
Cet appareil ne renferme aucune pièce
réparable par l’utilisateur. N’ouvrez pas
le boîtier et ne tentez aucune réparation
vous-même. Dans le cas peu probable où
votre appareil nécessiterait un dépan-
nage, contactez votre revendeur le plus
proche.
2. CARACTÉRISTIQUES TECHNIQUES
ì2canaux DMX
ìModes DMX, Maître/Esclave et activa-
tion par le son
ì256LED haute puissance de 5mm
(Rouge: 64, Vert: 64, Bleu: 64, Blanc:
64)
ìProduit de magnifiques motifs de
quadrillage LED projetables sur un
mur, un plafond ou une piste de danse
ìAffichage LED à quatre chiffres
ìFaisceau grand angle couvrant de
larges zones
ìAffichage numérique pour l’adressage
et le paramétrage des fonctions
ìAlimentation électrique:
Tension électrique d’entrée: 100V-
240V CA 50/60Hz
Consommation électrique: 25W
ìDimensions: 325×310×230mm
ìPoids: 3,3kg.
3. INSTALLATION
L’appareil doit être fixé au support à
l’aide des pas de vis prévus à cet effet.
Assurez-vous toujours que l’appareil est
fixé fermement au support afin d’éviter
toute vibration et glissement en cours de
fonctionnement. Assurez-vous toujours
que la structure à laquelle l’appareil est
fixé est sûre et capable de supporter un
poids égal à 10fois celui de l’appareil.
Veillez également à toujours utiliser un
câble de sécurité pouvant supporter
12fois le poids de l’appareil lorsque vous
installez ce dernier.
Cet appareil doit être fixé par des
professionnels dans un endroit hors
de portée du public et exempt de tout
passage, que ce soit à proximité ou en
dessous.

uide de l’utilisateur
Matrix Flower
uide de l’utilisateur
Matrix Flower
4 5
4. CONFIGURATION DE L’APPAREIL
4.1 Panneau de contrôle
4.2 Fonctions principales
Fonction Caractéristiques et valeurs
A001 Appuyer sur UP ou DOWN pour paramétrer l’adresse DMX
RUNx SoU 1 Mode sonore1
SoU 2 Mode sonore2
SLo U Mode de fonctionnement lent
FAS t Mode de fonctionnement rapide
leon/loff LEoN Affichage LED 4chiffres toujours allumé
Loff Extinction de l’affichage LED au bout d’une minute si
aucune action n’est détectée
h i
a
b
c
d
!
"
#
aMENU
Permet de sélectionner les fonctions de
programmation
b UP
Permet d’avancer dans les fonctions
sélectionnées
c DOWN
Permet de revenir en arrière dans les
fonctions sélectionnées
d ENTER
Permet de valider les fonctions sélection-
nées
e Sortie DMX
En cas de liaison à l’aide du protocole
DMX512, utilisez un câble XLR 3/5points
pour transmettre le signal DMX à l’appa-
reil suivant.
f Entrée DMX
En cas de liaison à l’aide du protocole
DMX512, utilisez un câble XLR 3/5points
pour que l’appareil reçoive le signal DMX.
g Microphone
Permet de capter la musique pour le
mode d’activation par le son.
h Sortie d’alimentation secteur
Connectez ici le cordon d’alimentation
secteur de l’appareil suivant dans la
chaîne.
i Entrée d’alimentation secteur
Connectez ici le cordon d’alimentation
secteur.
5. CONTRÔLE DE L’APPAREIL
L’appareil est contrôlable de deux
manières différentes:
A. Via un contrôleur DMX universel
B. En fonctionnement Maître/Esclave
A. Contrôleur DMX universel
L’appareil est contrôlable par un contrô-
leur DMX universel une fois que son
adresse DMX a été définie. Vous devez
d’abord programmer deux scènes dans
une séquence de poursuite («chase»),
puis connecter les appareils au contrôleur
DMX universel. Lorsque vous exécutez la
séquence de poursuite, tous les appareils
dans la chaîne reçoivent leur adresse
DMX automatiquement. L’appareil utilise
quatre canaux. Reportez-vous à l’illus-
tration ci-dessous pour paramétrer les
adresses des quatre premiers appareils.
B. Fonctionnement Maître/Esclave
L’appareil vous permet de mettre en
cascade 16 appareils dans une même
chaîne sans avoir besoin d’un contrô-
leur DMX. EN mode Maître/Esclave, le
premier appareil commande les suivants
afin de fournir un light show automa-
tique, activé par le son et synchronisé
avec la musique. Cette fonction est idéale
lorsque vous souhaitez bénéficier d’une
animation immédiate. En ne connectant
aucun câble dans le connecteur XLR de
l’entrée DMX du premier appareil, tous
les appareils suivants dans le chaîne
basculent automatiquement en mode
Esclave. Connectez les autres appareils
entre eux en reliant la sortie DMX XLR
du premier appareil à l’entrée DMX XLR
du suivant (en cascade), et ainsi de suite
jusqu’à ce que tous les appareils soient
reliés. N’importe quel appareil peut fonc-
tionner en Maître ou en Esclave.

uide de l’utilisateur
Matrix Flower
uide de l’utilisateur
Matrix Flower
6 7

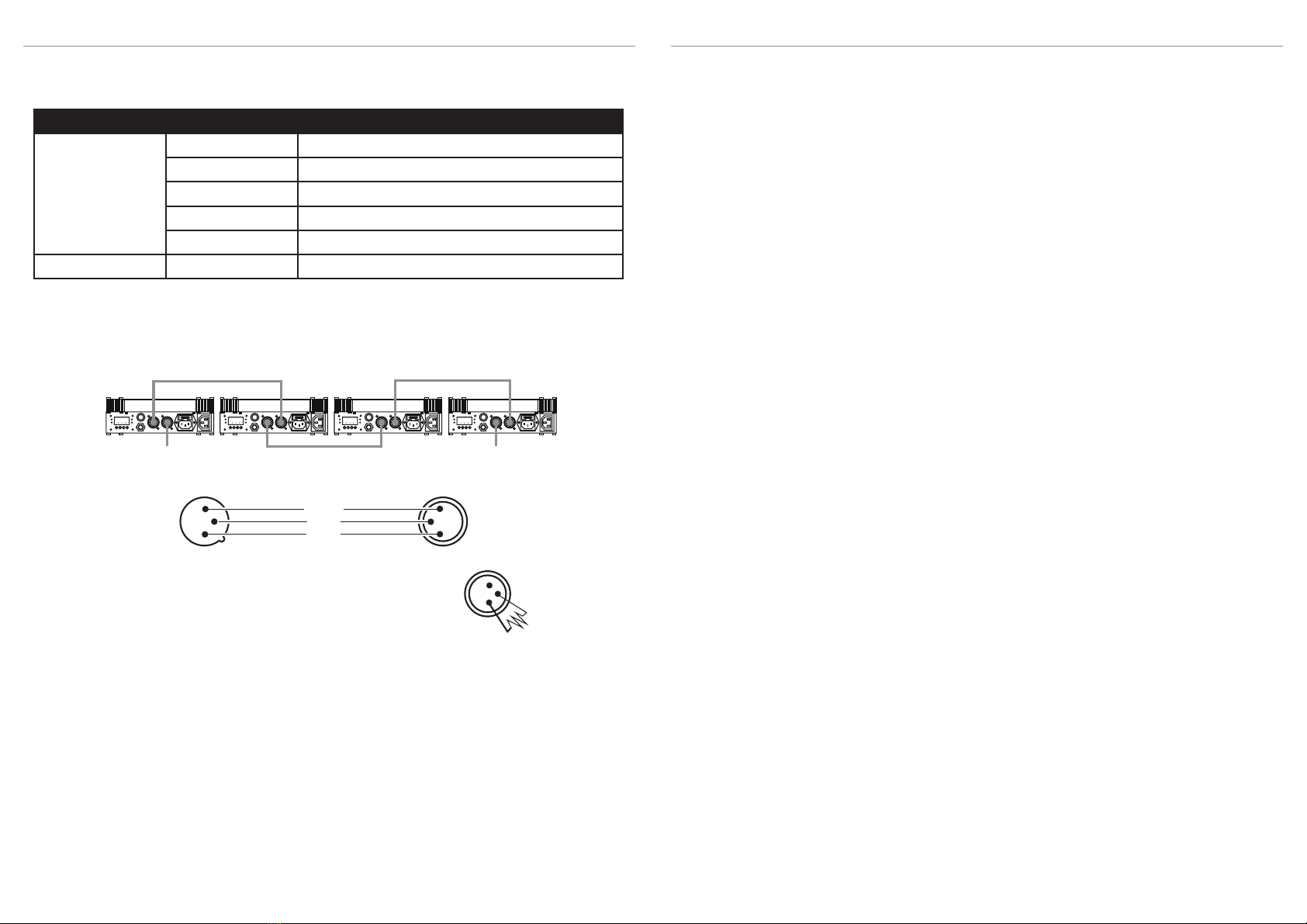

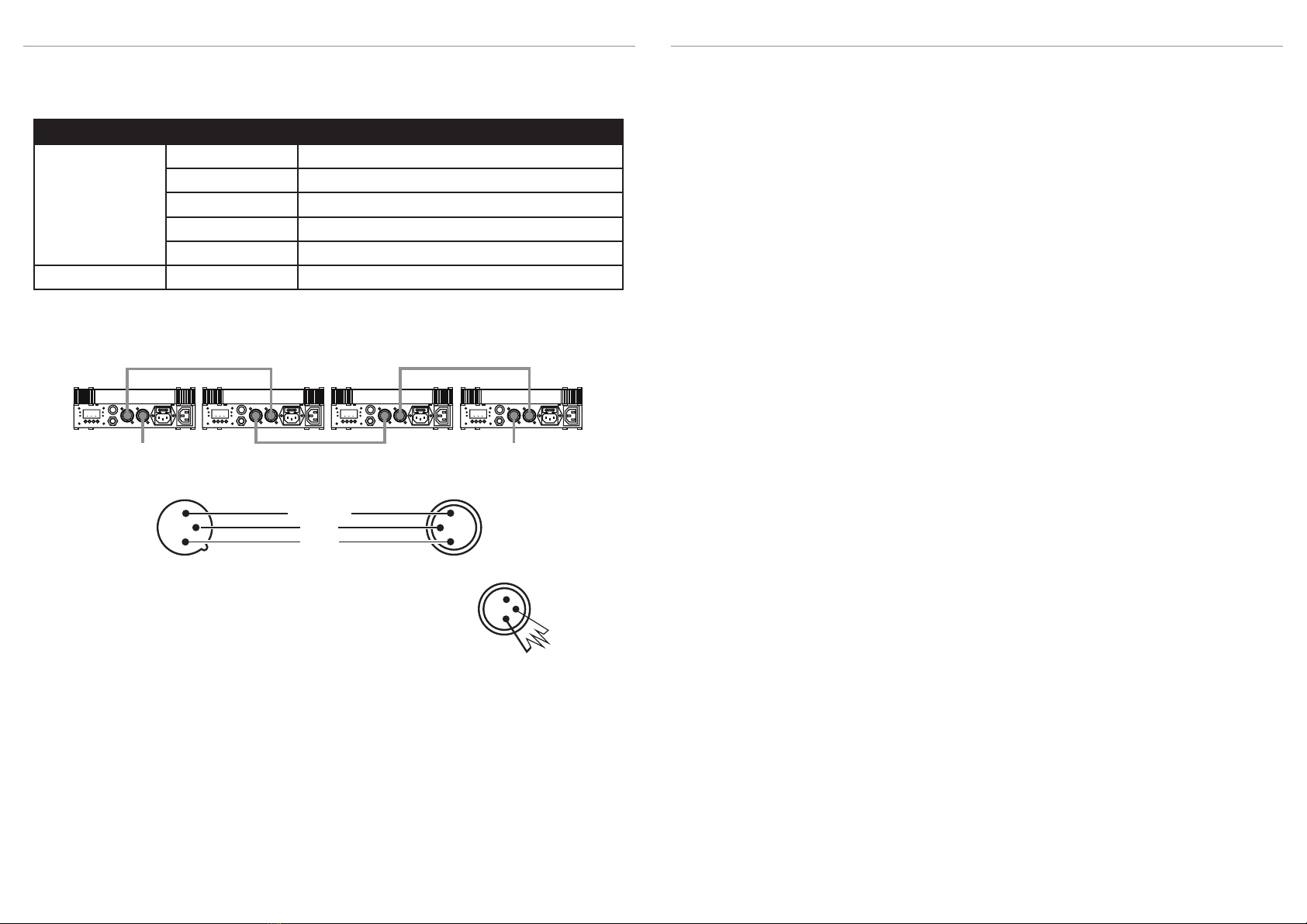

6. CONFIGURATION DMX512
Canal Valeur Fonction
CH1 001-002 Aucune fonction
003-063 Mode de fonctionnement lent
064-127 Mode de fonctionnement rapide
128-191 Mode sonore1
192-255 Mode sonore2
CH2 0-255 Vitesse de fonctionnement
7. CONNEXIONS DMX512
Le protocole DMX512 est très répandu pour effectuer le contrôle intelligent des éclai-
rages. Il offre jusqu’à 512canaux.
3
1
2
1
3
2
1
3
2
8888 8888 8888 8888
DMX+
Entr e DMX
Entr e DMX Sortie DMX
Sortie DMX
Terre
DMX-
Il est toujours recommandé d'utiliser un bouchon
de terminaison DMX afin de prévenir les erreurs
de signal et d'éviter les problèmes de transmission
de signal ainsi que toute interférence.
(Résistance de 120Ohms, 0,25W entre le point2 (DMX -)
et le point3 (DMX +) connecté sur le dernier appareil de la chaîne.)
naison afin d’éviter les erreurs de signal
dues à des interférences. Soudez une
résistance de 120Ohms, 0,25W entre le
point2 (DMX-) et le point3 (DMX+) dans
un connecteur XLR 3points et connec-
tez-le à la sortie DMX du dernier appa-
reil.
ìChaque appareil doit être adressé afin
de recevoir les données envoyées par
le contrôleur. Le numéro d’adresse est
compris entre 0 et 511 (en général 0 et
1 sont égaux à 1).
ìLes connecteurs XLR 3 points sont
plus courants que les connecteurs XLR
5points.
ì;/5bSRLQWVb
Point1: Terre,
Point2: Signal négatif (-),
Point3: Signal positif (+)
ì;/5bSRLQWVb
Point1: Terre,
Point2: Signal négatif (-),
Point3: Signal positif (+),
Points4/5: non utilisés.
8. RÉSOLUTION DES PROBLÈMES
L’appareil ne fonctionne pas, aucune
lumière
ìVérifiez la connexion au secteur et le
fusible d’alimentation secteur.
ìMesurez la tension délivrée par le
secteur au niveau du connecteur.
Aucune réponse aux signaux du contrô-
leur DMX
ìLa LED DMX doit être allumée. Dans le
cas contraire, vérifiez les connecteurs
et les câbles DMX pour vous assurer
que la liaison entre les appareils est
correctement établie.
ìSi la LED DMX est allumée mais qu’il n’y
a aucune réponse sur le canal, vérifiez
les paramètres d’adressage et la pola-
rité du DMX. ìSi vous rencontrez des problèmes dans
le signal DMX, tel qu’un flux intermit-
tent, vérifiez les points des connecteurs
ou du circuit imprimé de l’appareil ou de
l’appareil qui le précède dans la chaîne.
ìUtilisez un autre contrôleur DMX.
ìAssurez-vous que les câbles DMX ne
courent pas à proximité ou le long de
câbles de forte tension électrique, cela
pourrait endommager ou entraîner des
interférences sur le circuit d’interface
DMX.
Certains appareils ne s’appairent pas
en mode esclave (slave)
ìCela peut être dû à une rupture de la
chaîne DMX. Vérifiez les LED indiquant
une réponse au signal en mode Maître/
Esclave.
ìVérifiez l’adresse DMX.
Aucune réponse à la musique
ìAssurez-vous que l’appareil ne reçoit
pas de signal DMX.
ìVérifiez que le microphone fonctionne
correctement en tapotant dessus.
9. NETTOYAGE DE L’APPAREIL
Le nettoyage des optiques internes doit
être effectué régulièrement afin d’op-
timiser la production de lumière. La
fréquence de nettoyage dépend de l’envi-
ronnement dans lequel est utilisé l’appa-
reil: un environnement humide, enfumé
ou particulièrement sale entraînera une
accumulation de saletés plus importante
sur les parties optiques de l’appareil.
Nettoyez à l’aide d’un chiffon doux et de
produits d’entretien pour vitres normaux.
Séchez toujours soigneusement les
parties nettoyées.
Nettoyez les optiques externes au moins
une fois tous les 20jours. Nettoyez les
optiques internes au moins une fois tous
les 30/60jours.
ìSi vous utilisez un contrôleur DMX
équipé d’un connecteur XLR à 5points,
vous devez utiliser un adaptateur XLR
5points/3points.
ìConnectez les appareils en «cascade»
à l’aide de câbles équipésde connec-
teurs XLR, en connectant la sortie XLR
d’un appareil à l’entréeXLR du suivant
dans la chaîne. Le câble ne peut être
ramifié ou séparéà la manière d’un
câble « Y ». Uncâble non approprié
ou endommagé,des soudures ou des
connecteurs oxydés peuvent facilement
distordre le signal et entraîner une
rupture dans la chaîne.
ìLes connecteurs d’entrée et de sortie
DMX sont de type «Pass- through» afin
de maintenir le circuit DMX lorsqu’un
appareil de la chaîne n’est pas alimenté
électriquement.
ìSur le dernier appareil, le câble DMX
doit être équipé d’un bouchon de termi-

User’s guide
Matrix Flower

User’s guide
Matrix Flower
User’s guide
Matrix Flower
2 3
1. SAFETY INSTRUCTIONS
Please read the instructions care-
fully as they include important
information about the installation,
operation and maintenance.
ìPlease keep this User Manual for
future reference. If you sell the fixture
to another user, be sure that they also
receive this instruction booklet.
ìUnpack and check carefully that there is
no transportation damage before using
the fixture.
ìIt is important to ground the yellow/
green conductor to earth in order to
avoid electric shock.
ìDisconnect mains power before servi-
cing and maintenance.
ìMaximum ambient temperature is:
40°C. Do not use the unit in places
where the temperature is higher than
this.
ìIn the event of a serious operating
problem, stop using the fixture imme-
diately. Never try to repair the fixture
by yourself. Repairs carried out by
unskilled people can lead to damage or
malfunction. Please contact the nearest
authorized technical assistance center.
Always use spare parts of the same
type. ìDo not connect the device to any dimmer
pack.
ìDo not touch any wire during operation
as there might be a hazard of electric
shock.
ìTo prevent or reduce the risk of elec-
trical shock or fire, do not expose the
fixture to rain or moisture.
ìThe housing must be replaced if it is
visibly damaged.
ìDo not look directly into the LED light
beam while the fixture is on.
ìThere are no user serviceable parts
inside the fixture. Do not open the
housing or attempt any repairs by
yourself. In the unlikely event your
fixture may require service, please
contact your nearest dealer.
ìDue to the magnifying type lens, please
keep it out of direct sunlight. This can
cause heat to build up inside the unit,
which will seriously damage it.
2. TECHNICAL SPECIFICATIONS
ìDMX channels: 2 channels
ìDMX, master/slave and sound-activa-
ted modes
ì256 high-powered 5mm LEDs
(R: 64, G:64, B: 64, W:64)
ìProduces unique and exciting LED
criss-cross patterns that can be
projected on a wall, ceiling or dance
floor
ì4-digit LED display
ìWide beam spread covers wide areas
ìDigital Display for Address and
Function Settings
ìPower supply
Input voltage: AC 100V-240V 50/60Hz
Power consumption: 25W
ìDimensions: 325×310×230mm
ìWeight: 3.3kg
3. INSTALLATION
The unit should be mounted via its screw
holes on the bracket. Always ensure that
the unit is firmly fixed to avoid vibration
and slipping while operating. Always
ensure that the structure to which you
are attaching the unit is secure and is able
to support a load of 10 times the unit’s
weight. Also always use a safety cable
that can hold 12times the unit’s weight
when installing the fixture.
The equipment must be attached by
professionals, and in a place which is out
of people’s reach and where no one has to
pass by or under it.
TABLE OF CONTENTS
1. Safety instructions
2. Technical specifications
3. Installation
4. How to set up the unit
5. How to control the unit
6. DMX 512 configuration
7. DMX 512 connections
8. Troubleshooting
9. Fixture cleaning

ser’s guide
Matrix Flower
ser’s guide
Matrix Flower
4 5
4. HOW TO SET UP THE UNIT
4.1 Control panel
4.2 Main Functions
Function Features and value
A001 Press UP and DOWN to set the DMX address
RUNx SoU 1 Sound mode 1
SoU 2 Sound mode 2
SLo U Slow running mode
FAS t Fast running mode
leon/loff LEoN 4-digit LED display always on
Loff LED display offif no any operation for 1 min.
h i
a
b
c
d
!
"
#
a MENU
Allows to select the programming
functions
b UP
Allows to go forward in the selected
functions
c DOWN
Allows to go backward in the selected
functions
d ENTER
Allows to confirm the selected functions
e DMX output
For DMX512 link, use a 3/5-pin XLR plug
cable to link to the next unit.
fDMX input
For DMX512 link, use a 3/5-pin XLR plug
cable to input DMX signal.
gMicrophone
Receives music for the sound-activated
mode.
hMains output
Connect to supply mains power to the
next unit.
iMains input
Connect to supply mains power.
5. HOW TO CONTROL THE UNIT
There are two ways to control the fixture:
A. Via a Universal DMX controller
B. By Master/Slave operation
A. Universal DMX controller
The fixture can be remotely controlled by
a universal DMX controller, once its DMX
address has been set. First, you need to
program two scenes into a chase, and
then link the fixtures to the universal DMX
controller. When you run the chase, all the
fixtures in the chain will have their DMX
address set automatically. The fixture
uses four channels. Please refer to the
following diagram to set the address for
the first four units.
B. Master/Slave operation
The fixture will allow you to link 16 fixtures
together to operate without a controller.
In Master/Slave mode, the first fixture will
control the others to give an automatic,
sound-activated, synchronized light show.
This function is ideal when you want to
provide an instant show. Do not connect
any cable to the first fixture’s DMX input
XLR connector, and the other fixtures will
be set to slave mode automatically. Link
the other fixtures by connecting the DMX
output connector to the next fixture’s DMX
output XLR connector (daisy chain), and
so on, until all the fixtures are linked. Any
fixture can act as a Master or as a Slave.

ser’s guide
Matrix Flower
ser’s guide
Matrix Flower
6 7
6. DMX512 CONFIGURATION
Channel Value Function
CH1 001-002 No function
003-063 Slow running mode
064-127 Fast running mode
128-191 Sound mode 1
192-255 Sound mode 2
CH2 0-255 Running speed
7. DMX512 CONNECTIONS
The DMX512 is widely used in intelligent lighting control, with a maximum of 512 channels.
3
1
2
1
3
2
1
3
2
8888 8888 8888 8888
DMX+
DMX Input
DMX Input DMX Output
Termination reduces signal errors and avoids signal
transmission problems and interference. It is always
advisable to connect a DMX terminal.
(Resistance 120 Ohms 1/4W between pin2 (DMX-) and
pin3(DMX+) of the last fixture.)
DMX Output
Common
DMX- ìEach lighting fixture needs to have an
address set to receive the data sent by
the controller. The address number is
comprised between 0-511 (usually 0 &
1 are equal to 1).
ì3-pin XLR connectors are more
common than 5-pin XLR ones.
ìSLQ;/5Pin1: GND,
Pin2: Negative signal (-),
Pin3: Positive signal (+)
ìSLQ;/5Pin1: GND,
Pin2: Negative signal (-),
Pin3: Positive signal (+),
Pin4/5: not used.
8. TROUBLESHOOTING
You will find below a few common
problems that may occur during opera-
tion. Here are some suggestions to ease
the troubleshooting:
The fixture does not work, no light
ìCheck the connection to power and the
mains fuse.
ìMeasure the mains voltage on the main
connector.
Not responding to DMX controller
ìDMX LED should be on. If not, check
DMX connectors and cables to see if the
units are linked correctly.
ìIf the DMX LED is on but there is no
response to the channel, check the
address settings and the DMX polarity.
ìIf you have intermittent DMX signal
problems, check the pins on the
connectors or on the PCB6 of the fixture
or the previous one.
ìTry to use another DMX controller. ìCheck if the DMX cables run near or
alongside high voltage cables that may
cause damage or interference to the
DMX interface circuit.
The device can’t slave to another one?
ìYou may have a breakage in the DMX
cabling. Check the LEDs indicating
response to the master/ slave mode
signal.
ìCheck the DMX address.
No response to the sound
ìMake sure the fixture does not receive
any DMX signal.
ìCheck the microphone to see if it is
sensitive to sound by tapping lightly on
the microphone.
9. FIXTURE CLEANING
The cleaning of internal optics must
be carried out periodically to optimize
light output. The frequency of cleaning
depends on the environment in which
the fixture is operated: damp, smoky or
particularly dirty surroundings can cause
a greater accumulation of dirt on the
fixture’s optics.
ìClean with a soft cloth using normal
glass cleaning fluid.
ìAlways dry the parts carefully.
ìClean the external optics at least every
20days. Clean the internal optics at
least every 30/60days.
ìIf you are using a controller with a 5-pin
DMX output, you need to use a 5 to 3 pin
adapter-cable.
ìConnect the fixtures together in a
“daisy chain” via XLR plug cables, from
the output of a fixture to the input of the
next fixture. The cable cannot be bran-
ched or split to a “Y” cable. Inadequate
or damaged cables, soldered joints or
corroded connectors can easily distort
the signal and shut down the system. ìThe DMX output and input connectors
are pass-through to maintain the DMX
circuit when one of the units’ power is
disconnected.
ìAt the last fixture, the DMX cable has
to be terminated with a terminator to
reduce signal errors. Solder a 120-ohm
1/4W resistor between pin2 (DMX-) and
pin3 (DMX+) into a 3-pin XLR-plug and
plug it in the DMX-output of the last
fixture.
