Easy@Home HDBCS16 User manual

ID: #07177
m
y
h
a
n
s
e
c
o
n
t
r
o
l
.
c
o
m
C
E
R
T
I
F
I
E
D
User-friendly
Manual
Assembly instructions
Instrucciones de montaje
English........06
Español .......15
5-TIER HEAVY DUTY
BLACK SHELVING
5 NIVELES ESTANTERÍA NEGRA REFORZADA

Dok./Rev.-Nr. 194529_20161103
Contents
Overview .............................................................................3
Use........................................................................................4
Package contents/device parts..........................................6
General information............................................................7
Reading and storing the assembly instructions .................7
Explanation of symbols ...........................................................7
Safety...................................................................................8
Proper use................................................................................. 8
Safety instructions................................................................... 8
First use.............................................................................. 10
Checking the heavy duty shelf and pack contents...........10
Basic cleaning...........................................................................11
Assembly ............................................................................11
Wall anchor installation .....................................................12
Cleaning..............................................................................12
Storage .............................................................................. 13
Technical data ................................................................... 13
Disposal.............................................................................. 13
Disposing of the packaging .................................................. 13
Disposing of the heavy duty shelf........................................ 13

3
A
1
2
3
4 5 6
78 9 10

4
B C
D E
2 3
56
2
34

F
5
H
G
7
10 8
9
2
4
1
1

6
Package contents⁄device parts
1Shelf, 5×
2Top post (one end with cap), 4×
3Bottom post (both ends without cap), 4×
4Plastic sleeve, 21 pairs (including 1 pair of spare part)
5Threaded stud, 4×
6Levelling foot, 4×
7Wall plug, 2×
8Washer, 2×
9Screw, 2×
10 Safety strap, 2×
Tool required for wall anchor (not provided):
• Screwdriver
• Electric drill

General information
7
General information
Reading and storing the assembly instructions
These assembly instructions accompany this 5-tier heavy duty
black shelving (hereafter referred to as the heavy duty shelf), and
contains important information on setup and handling.
Before using the heavy duty shelf, read the assembly instructions
carefully. This particularly applies to the safety instructions. Failure to do so may
result in personal injury or damage to the heavy duty shelf.
Store the assembly instructions for further use. Make sure to include these
assembly instructions when passing the heavy duty shelf on to third parties.
Explanation of symbols
The following symbols and signal words are used in these assembly
instructions, on the heavy duty shelf or on the packaging.
WARNING! This signal symbol/word designates a hazard
with moderate risk, which may result in death
or severe injury if not avoided.
NOTICE! This signal word warns of possible damage to
property.
This symbol provides you with useful additional information on
handling and use.

Safety
8
Safety
Proper use
The heavy duty shelf is exclusively designed for storage with a maximum load
capacity of 1750 lbs (800 kg). It is only intended for private use and not suitable
for commercial purposes.
Only use the heavy duty shelf as described in these assembly instructions. Any
other use is considered improper and may result in damage to property or
persons.
The manufacturer or vendor cannot be held liable for damages or injury
incurred through improper or incorrect use.
Safety instructions
WARNING!
Danger for children and persons with impaired physical,
sensory or mental capacities (e.g., partially disabled
persons, older persons with reduced physical and mental
capacities) or lack of experience and knowledge (e.g.,
older children).
− If they are supervised or have been instructed on how
to safely use the heavy duty shelf and have understood
the risks associated with operating it, this heavy duty
shelf may be used by persons with impaired physical,
sensory or mental capacities, or those lacking experience
and knowledge. Children may not play with the heavy
duty shelf. Cleaning and user maintenance must not be
performed by unsupervised children.
− Keep children away from the heavy duty shelf.
− Make sure that children do not play with the plastic
wrapping. They may get caught in it when playing and
suffocate.

Safety
9
WARNING!
Risk of injury!
If the heavy duty shelf is assembled and set up and/or used
wrongly, it may cause personal injury.
− Do not use the heavy duty shelf if there is any visible
damage or any parts are defective.
− The heavy duty shelf is only safe to use when all the parts
are assembled correctly.
− Do not exceed the total loading capacity of 1750 lbs (800 kg).
The heavy duty shelf is not designed to accomodate
weight other than standard loads of storage.
− The maximum loading weight of each shelf cannot exceed
350 lbs (160 kg). Do not overload them.
− Only competent persons may set up the heavy duty shelf.
− Keep children away during assembly of the heavy duty
shelf. Small parts may cause choking if swallowed or
inhaled.
− Keep the heavy duty shelf away from children. Do not
leave children unattanded near the heavy duty shelf.
− The heavy duty shelf may only be used with adult
supervision and cannot be used as toy.
− Only set up the heavy duty shelf on flat, level surfaces;
otherwise, there is a risk of injury.
− Never lean, stand or climb on the heavy duty shelf.
− Never store the heavy duty shelf such that there is a risk of
it falling over, or falling from an elevated position.
− Do not use the heavy duty shelf as a climbing aid or tread,
otherwise it could become imbalanced and tip over.
− Only use original spare parts and accessories.

First use
10
NOTICE!
Risk of damage!
Improper handling of the heavy duty shelf may result in damage
to the heavy duty shelf.
− All individual parts must be properly assembled before
using the heavy duty shelf.
− Install the heavy duty shelf on an easily accessible, level,
dry and sufficiently stable surface.
− Only use the heavy duty shelf indoors. Do not use it in
damp rooms or outdoors.
− Never place the heavy duty shelf on or near hot surfaces
such as ovens or heaters.
− Never expose the heavy duty shelf to high temperatures
(heaters etc.) or to the effects of the weather (rain etc.).
− Never attempt to clean the heavy duty shelf by immersing
it in water and do not use a steam cleaner to clean it.
Otherwise, you could damage the heavy duty shelf.
− Stop using the heavy duty shelf if its parts exhibit cracks or
breaks or are deformed.
First use
Checking the heavy duty shelf and pack contents
NOTICE!
Risk of damage!
If you are not cautious when opening the packaging with a
sharp knife or other pointed object, you may quickly damage
the heavy duty shelf.
− For this reason, be very careful when opening the
packaging.
1. Check to make sure that all components and accessories have been
received (see Fig. A).

Assembly
11
2. Take the parts out of the packaging and check whether any of the
individual parts are damaged. If this is the case, do not assemble the heavy
duty shelf. Contact the manufacturer via the service address indicated on
the warranty card.
Basic cleaning
• Remove the packaging material and all plastic wrappings.
• Clean all parts of the heavy duty shelf before first use as described in the
chapter “Cleaning”.
Assembly
Begin the assembly of the heavy duty shelf close to the intended
use location. The heavy duty shelf is heavy and may be difficult
to move after assembly.
1. Locate the top posts 2and the double end threaded studs 5. Attach
one end of the threaded studs to the post hole. Screw to secure (see Fig. B).
Repeat for the other top posts and threaded studs.
2. Locate the bottom posts 3and the levelling feet 6. Attach a levelling
foot to the post at one end. Screw to secure (see Fig. C).
Repeat for the other bottom posts and levelling feet.
3. Attach the top post end with the threaded stud to the bottom post hole.
Screw to secure (see Fig. D).
Repeat for the other top posts and bottom posts.
4. Snap the plastic sleeves 4in pair to the groove at the desired height of
the bottom shelf on all four assembled posts (see Fig. E).
Make sure the arrow markings on the plastic sleeves are pointing upwards.

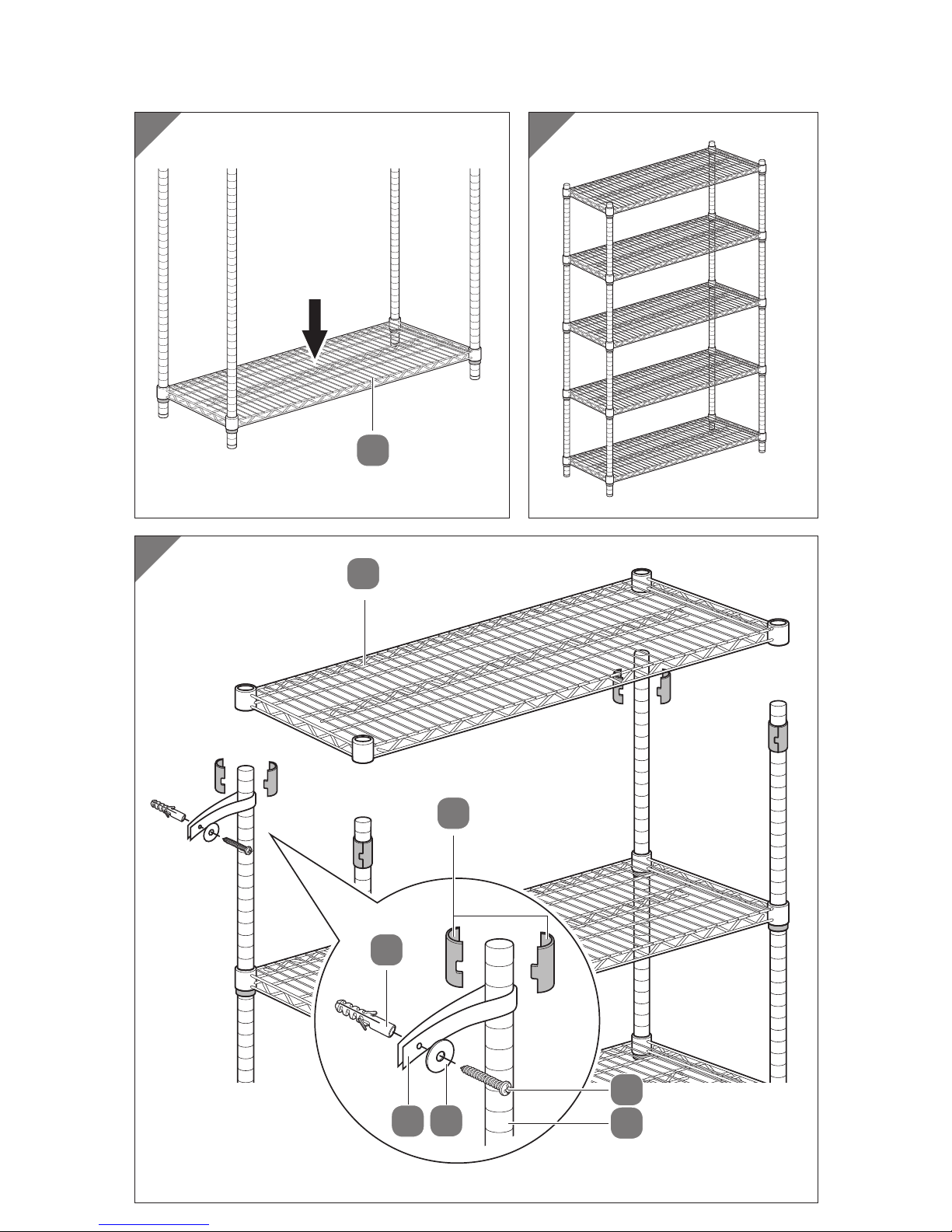

5. Slide a shelf 1along the four assembled posts until it has a snug fit with
the sleeves. Set the assembly upright and push down firmly on the corners
of the shelf to secure (see Fig. F).
Make sure the shelf is level.
6. Repeat step 4 and 5 to assemble other shelfs.
Make sure all shelfs are level.
The heavy duty shelf is now assembled (see Fig. G).

Wall anchor installation
12
Wall anchor installation
− To prevent the heavy duty shelf from tipping over, it is
suggested to secure the heavy duty shelf to the wall.
− A screwdriver and an electrical drill are required for securing
the heavy duty shelf to the wall.
− Ensure that the positions where the drill holes are to be made
are free from pipes and other obstructions.
− If you are mounting to a different wall type, consult your
hardware store for advice on the appropriate fixings to use.
− Regularly check the tightness of the safety straps to ensure
they are still taut.
1. Move the heavy duty shelf to the intended use location.
Mark the position of the drill holes on the wall near the top sleeves and
slightly move away the heavy duty shelf for drilling.
2. Drill two 8 mm holes in the wall and place the wall plugs 7into the holes.
Replace the heavy duty shelf to the location.
3. Slightly push the top shelf upward so that the shelf detaches from the
sleeves. Remove two pairs of sleeves to wrap the safety straps 10 around
the posts, and reattach the sleeves to secure the straps.
Align the holes on the straps with those on the wall. Secure the straps to the
wall with the screws 9and washers 8(see Fig. H).
The wall anchor installation is complete and the heavy duty shelf is ready for use.
Cleaning
NOTICE!
Risk of damage!
Improper handling of the heavy duty shelf may result in damage.
− Do not use any aggressive cleaners, brushes with metal or
nylon bristles, or sharp or metallic cleaning utensils such
as knives, hard scrapers and the like.
They could damage the surfaces.
1. Use a damp cloth to wipe off the heavy duty shelf.
2. Then let all parts dry completely.

Storage
13
Storage
All parts must be completely dry before being stored.
− Always store the heavy duty shelf in a dry area.
− Protect the heavy duty shelf from direct sunlight!
− Keep the heavy duty shelf away from children.
Technical data
Model: HDBCS16
Weight: approx. 54 lbs (24.5 kg)
Dimensions (W × D × H): approx. 36 × 18 × 72 inch (91 × 46 × 183 cm)
Maximum load capacity:
- per shelf 350 lbs (160 kg)
- total 1750 lbs (800 kg)
Product code: 94438
Disposal
Disposing of the packaging
− Sort the packaging before you dispose of it. Dispose of paperboard
and cardboard with the recycled paper service and wrappings with the
appropriate collection service.
Disposing of the heavy duty shelf
− Should the heavy duty shelf no longer be capable of being used at some
point in time, dispose of it in accordance with the regulations in force in
your city or state.
− Please ensure your recycling information applies to local regulations and
the EPA recommendations (www.epa.gov).

14

Contenido
15
Contenido
Conjunto ................................................................................................3
Uso........................................................................................................4
Contenido del paquete/piezas del dispositivo.................................. 16
Generalidades......................................................................................17
Leer y guardar las instrucciones de montaje ....................................17
Descripción de símbolos.......................................................................17
Seguridad............................................................................................ 18
Uso apropiado ....................................................................................... 18
Instrucciones de seguridad ................................................................ 18
Primer uso ...........................................................................................20
Comprobación de la estantería y del contenido del paquete .......20
Limpieza básica......................................................................................21
Montaje................................................................................................ 21
Instalación del anclaje en pared........................................................ 22
Limpieza .............................................................................................. 22
Almacenamiento.................................................................................23
Datos técnicos......................................................................................23
Eliminación..........................................................................................23
Eliminación del embalaje ....................................................................23
Eliminación de la estantería................................................................23

Contenidodelpaquete/piezasdeldispositivo
16
Contenido del paquete⁄piezas del dispositivo
1Estante, 5×
2Poste superior (un extremo con tapón), 4×
3Poste inferior (ambos extremos sin tapón), 4×
4Manguito de plástico, 21 pares (incluido 1 par de repuesto)
5Pasador roscado, 4×
6Pata niveladora, 4×
7Taco de pared, 2×
8Arandela, 2×
9Tornillo, 2×
10 Correa de seguridad, 2×
Herramienta necesaria para anclaje en pared (no suministrada):
• Destornillador
• Taladro eléctrico

Generalidades
17
Generalidades
Leer y guardar las instrucciones de montaje
Estas instrucciones de montaje acompañan a esta 5 niveles
estantería negra reforzada (en adelante, “estantería”) y contienen
información importante sobre el montaje y el manejo.
Antes de usar la estantería, lea detenidamente las instrucciones
de montaje, especialmente las instrucciones de seguridad. De lo contrario, se
pueden provocar lesiones personales o daños en la estantería.
Guarde las instrucciones de montaje para consultarlas en el futuro. Asegúrese
de incluir estas instrucciones de montaje al transferir la estantería a terceros.
Descripción de símbolos
Los siguientes símbolos y términos de advertencia se emplean en estas
instrucciones de montaje, en la estantería o en el embalaje.
¡ADVERTENCIA! Este símbolo/término de advertencia designa
un peligro de riesgo moderado que puede
provocar la muerte o lesiones severas si no se
evita.
¡AVISO! Este término de advertencia avisa de posibles
daños materiales.
Este símbolo le ofrece información práctica adicional sobre el
manejo y el uso.

Seguridad
18
Seguridad
Uso apropiado
La estantería está diseñada exclusivamente para almacenar hasta 1750 libras
(800 kg). Está concebida únicamente para uso privado, y no está prevista para
fines comerciales.
Use la estantería solo como se describe en estas instrucciones de montaje.
Cualquier otro uso se considera inapropiado, y puede provocar daños
materiales o lesiones personales.
El fabricante o proveedor no asume ninguna responsabilidad por lesiones o
daños derivados de un uso inapropiado o incorrecto.
Instrucciones de seguridad
¡ADVERTENCIA!
Riesgos para niños y personas con capacidades físicas,
sensoriales o mentales reducidas (por ejemplo, personas
parcialmente discapacitadas, personas mayores con
limitación de sus capacidades físicas y mentales), o
falta de experiencia y conocimiento (por ejemplo, niños
mayores).
− Si están supervisadas o han recibido instrucciones
sobre cómo usar la estantería de forma segura, y
han comprendido los riesgos asociados al uso, esta
estantería podrá ser usada por personas con aptitudes
físicas, sensoriales o mentales reducidas o con falta de
experiencia y conocimientos. Los niños no deben jugar
con la estantería. La limpieza y el mantenimiento de
usuario no deben ser realizados por niños sin supervisión.
− Mantenga a los niños alejados de la estantería.
− Asegúrese de que los niños no jueguen con el embalaje
de plástico. Pueden enredarse mientras juegan y
asfixiarse.

Seguridad
19
¡ADVERTENCIA!
¡Riesgo de lesiones!
Si la estantería se monta, instala y/o usa mal, puede provocar
lesiones personales.
− No utilice la estantería si presenta daños visibles o si las
piezas están defectuosas.
− La estantería solo es segura para usar cuando todas las
partes están montadas correctamente.
− No supere la capacidad de carga total de 1750 libras
(800 kg). La estantería no está diseñada para soportar
pesos diferentes a la carga normal de almacenaje.
− La capacidad de carga máxima de cada estante no puede
superar las 350 libras (160 kg). No los sobrecargue.
− Solo personas competentes pueden montar la estantería.
− Mantenga a los niños alejados durante el montaje de la
estantería. Las piezas pequeñas pueden provocar asfixia
en caso de ingesta o inhalación.
− Mantenga la estantería fuera del alcance de los niños. No
deje a los niños desatendidos cerca de la estantería.
− Solo se puede usar la estantería con la supervisión de un
adulto, y no se puede utilizar como juguete.
− Monte la estantería únicamente sobre superficies planas y
niveladas; si no, hay riesgo de lesiones.
− Nunca se apoye en la estantería, y no se suba ni escale en
ella.
− Nunca almacene la estantería de forma que se pueda
volcar o caer desde una posición elevada.
− No emplee la estantería como ayuda para escalar o como
peldaño; si no, podría perder la estabilidad y volcarse.
− Emplee únicamente repuestos y accesorios originales.

Primer uso
20
¡AVISO!
¡Riesgo de daños!
Un manejo inapropiado de la estantería puede provocar daños
en la misma.
− Cada pieza se debe montar de forma adecuada antes de
emplear la estantería.
− Instale la estantería sobre una superficie bien accesible,
lisa, seca y con estabilidad adecuada.
− Emplee la estantería solo en interiores. No la utilice en
salas húmedas o en exteriores.
− Nunca coloque la estantería encima o cerca de superficies
calientes como hornos o radiadores.
− Nunca exponga la estantería a altas temperaturas
(calefacción, etc.) o inclemencias meteorológicas
(lluvia, etc.).
− Nunca intente limpiar la estantería sumergiéndola en
agua ni use un limpiador a vapor para limpiarla. Si no,
podría dañar la estantería.
− No utilice la estantería si sus piezas tienen grietas o
fisuras, o se han deformado.
Primer uso
Comprobación de la estantería y del contenido del
paquete
¡AVISO!
¡Riesgo de daños!
Si no tiene cuidado al abrir el embalaje con un cuchillo afilado u
otro objeto puntiagudo, podría dañar rápidamente la estantería.
− Al abrir el embalaje, proceda con sumo cuidado.
1. Asegúrese de haber recibido todos los componentes y accesorios (véase la
fig. A).
