Eaton HALO ML4 Series User manual

A. LED module
Module DEL
Módulo LED
C. #8 Self-drilling sheet metal screw
Vis à métal autotaraudeuse no 8
Tornillo para plancha de metal
autoperforante n.°8
B. E26 Edison screw base adapter
(For retrofit only - see included
retrofit instructions)
B. Adaptateur pour culot vissé Edison E26
(pour une installation dans le cadre de
travaux de modernisation seulement -
reportez-vous aux instructions relatives
à ce type d’installation)
B. Adaptador Edison E26 con base
enroscable (solamente para adaptación;
consulte las instrucciones incluidas
para adaptación)
E. #8-32 Hex nut
Écrou hexagonal #8-32
Tuerca hexagonal #8-32
D. #8-32 Self tapping screw
Vis autotaraudeuse no 8-32
Tornillo autorroscante N.° 8-32
F. Trim Sold Separtely
Garniture acheté séparément
Comprar por separado recortar
INS #
IB518190ML
ITEMS REQUIRED
(Purchase separately)
• Screwdriver
• Gloves
ARTICLES NÉCESSAIRES
(à acheter séparément)
• Tournevis
• Gants
ARTÍCULOS NECESARIOS
(se compran por separado)
• Destornillador
• Guantes
ML4 Series Instructions
ML4 Directives Serie
ML4 Instrucciónes Serie

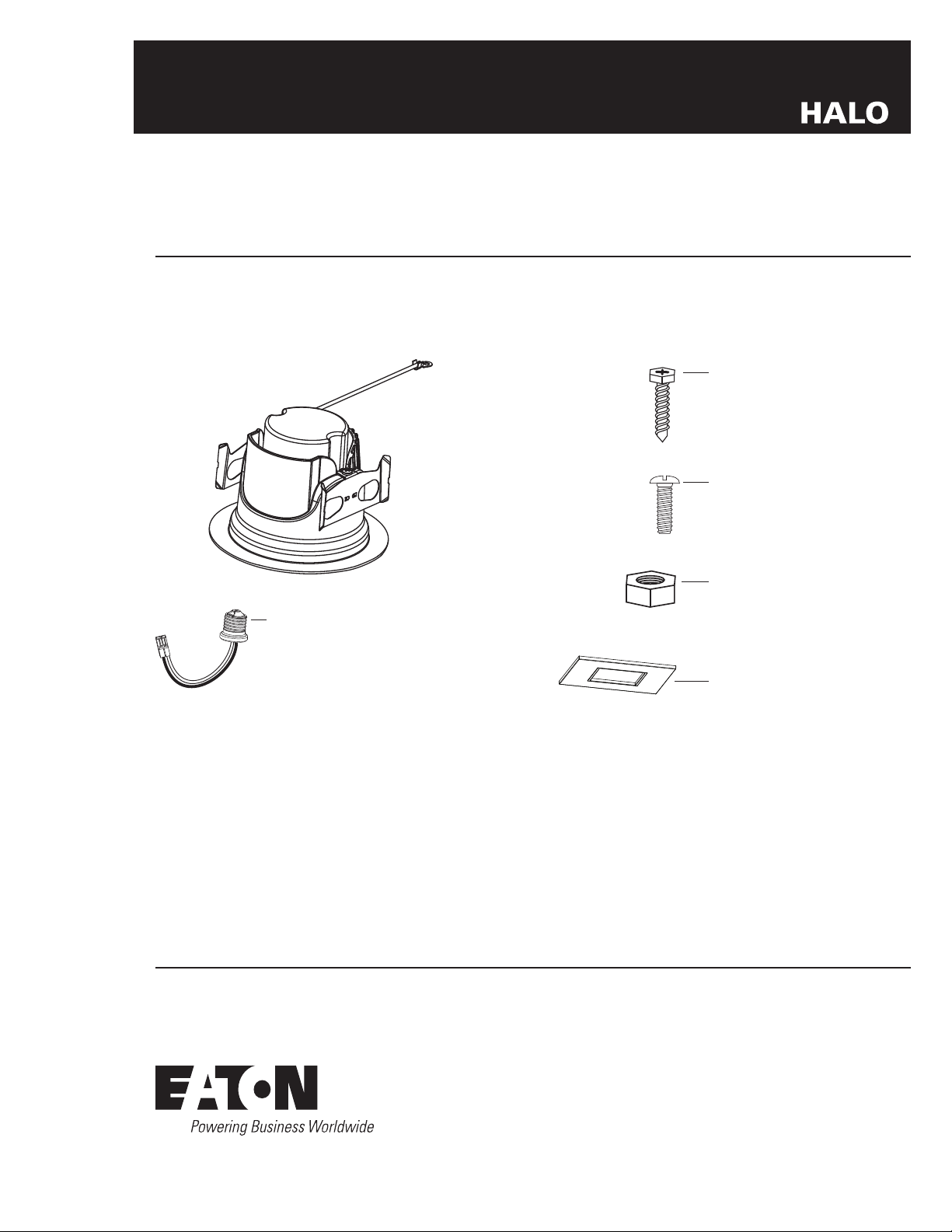

Packaging Contents
Contenidos del embalaje
Contenu de l’emballage

IMPORTANT SAFETY INSTRUCTIONS
When using product, basic precautions should
always be followed, including the following:
• Heed all warnings, including below warnings
AND those included on product.
• HALO®recessed luminaires (fixtures) are
designed to meet the latest NEC require-
ments and are UL/cUL listed in full compli-
ance with UL 1598. Before attempting instal-
lation of any recessed lighting luminaire check
your local electrical code. This code sets the
wiring standards for your locality and should
be carefully studied before starting.
• Read and follow these instructions.
• Do not make or alter any open holes in an
enclosure of wiring or electrical components
during kit installation.
• To prevent wiring damage or abrasion, do not
expose wiring to edges of sheet metal or
other sharp objects.
• Connect fixture to a 120-277VAC 50/60 Hz
power source. Any other connection voids the
warranty.
• Fixture should be installed by persons with
experience in household wiring or by a quali-
fied electrician. The electrical system, and the
method of electrically connecting the fixture
to it, must be in accordance with the National
Electrical Code and local building codes.
• This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions: (1) this device may not cause
harmful interference, and
(2) this device must accept any interference
received, including interference that may
cause undesired operation.
SAVE THESE INSTRUCTIONS AND WARNINGS.
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD
Al utilizar el producto, siempre se deben seguir
las precauciones básicas, incluído lo siguiente:
• Tenga en cuenta todas las advertencias,
incluyendo las advertencias a continuación Y
aquellas incluidas en el producto.
• La luminarias (accesorios) empotradas HALO®
están diseñadas para cumplir con los requisi-
tos NEC más recientes y están catalogadas
por UL/cUL en completo cumplimiento con
UL 1598. Antes de comenzar la instalación
de su luminaria empotrada verifique el código
local. Este código fija los estándares de
cableados de su localidad y debe ser estu-
diado cuidadosamente antes de comenzar.
• Lea y siga estas instrucciones.
• No perfore ni altere ningún agujero en un
compartimiento de cables o componentes
eléctricos durante la instalación del kit.
• Para prevenir daños o rozaduras en los cables,
no los exponga a los bordes de láminas
metálicas o de otros objetos cortantes.
• Conecte el accesorio a una fuente de energía
de 120-277VAC 50/60 Hz. Cualquier otro tipo
de conexión anula la garantía.
• El accesorio debe ser instalado por personas
con experiencia en cableado doméstico o por
un electricista calificado. El sistema eléctricoy
el método de
conexión eléctrica del accesorio debe cumplir
con el Código eléctrico nacional y los códigos
locales sobre edificios.
• Este dispositivo cumple con parte 15 de las
reglas de FFC. SU operación está sujeta a las
siguiente condiciones: (1) Este dispositivo no
puede causar interferencia dañina, y (2) este
dispositivo puede recibir interferencia, incluy-
endo aquella que puede causar una operación
no deseada del dispositivo.
GUARDE ESTAS INSTRUCCIONESY
ADVERTENCIAS.
IMPORTANTES INSTRUCTIONS DE
SÉCURITÉ
Des précautions de base doivent être suivies
lors de l’utilisation de ce produit, incluant :
• Respectez tous les avertissements, y
compris les avertissements ci-dessous
ET ceux qui sont inscrits sur l’étiquette
d’avertissement.
• Les luminaires encastrés HALO®sont con-
çus pour être conformes aux exigences du
Code national de l’électricité et sont homo-
logués UL/cUL en pleine conformité avec
UL1598. Avant de commencer l’installation
d’un éclairage encastré quelconque, vérifiez
votre code électrique local. Ce code établit
les normes de câblage pour votre localité
et doit être étudié attentivement avant de
commencer.
• Lisez et suivez ces instructions.
• Au cours de l’installation du kit, ne faites
pas de nouveaux trous ou ne modifiez pas
les trous existants dans un boîtier contenant
des câbles ou des composants électriques.
• Pour éviter l’abrasion ou les dommages au
câblage, n’exposez pas le câblage aux bords
de tôle ou à d’autres objets coupants.
• Raccorder l’appareil d’éclairage à une ali-
mentation 120-277VAC 50/60 Hz. Toute autre
connexion annule la garantie.
• L’appareil d’éclairage doit être installé par un
électricien ou une personne chevronnée en
câblage domestique. Le système électrique
et la méthode de connexion électrique de
l’appareil d’éclairage doivent être conformes
au Code national de l’électricité et aux codes
locaux du bâtiment.
• Cet appareil est conforme au chapitre 15
des règlements FCC. La mise est oeuvre
est sous réserve des deux conditions suiv-
antes : (1) Cet appareil ne provoque pas de
brouillage nuisible, et (2) Cet appareil doit
accepter toute interférence reçue, notam-
ment l’interférence qui pourrait provoquer un
fonctionnement indésirable.
CONSERVEZ CES INSTRUCTIONS ET CES
AVERTISSEMENTS.
Risque d’incendie -
CONDUCTEURS D’ALIMENTATION DE 90
°C MIN. Consultez un électricien en cas
de doute.
Risque de chocs électriques -
Pour éviter la possibilité d’électrocution,
assurez-vous que la source
d’alimentation est hors tension depuis la
boîte des fusibles ou le disjoncteur avant
d’installer ou de réparer le luminaire.
Risque d’incendie/de chocs
électriques - Si vous avez des doutes
concernant le branchement électrique
des luminaires, veuillez consulter un
électricien.
Les bords peuvent être
tranchants
Portez des gants lors de la manipulation.
Riesgo de incendio - UTILICE
CONDUCTORES DE SUMINISTRO QUE
SOPORTEN UN MÍNIMO DE 90°C. Si no
está seguro consulte a un electricista.
Riesgo de choque eléctrico
Para evitar una posible descarga eléctrica,
asegúrese de que el suministro de
alimentación esté apagado en la caja de
fusibles o en el disyuntor antes de instalar
o mantener la luminaria.
Riesgo de incendio/choque
eléctrico - Si no está seguro sobre
los sistemas eléctricos de la lámpara
consulte a un electricista.
Los bordes pueden cortar
Use guantes durante la manipulación.
2
ML4 Series
EATON IB518190ML installation instructions
Risk of Fire - MINIMUM 90°C
SUPPLY CONDUCTORS. If uncertain,
consult an electrician.
Risk of Electric Shock - To avoid
possible electrical shock, be sure that
power supply is turned off at fuse box or
circuit breaker before installing or
servicing luminaire.
Risk of Fire/Electric Shock -
Please consult an electrician for
installation if uncertain of luminaire
electrical systems.
Edges may be Sharp -
Wear gloves while handling.

NON-SCREWBASE LED LUMINAIRES
The ML4 is UL Listed or Classified for use with
any 4” diameter recessed luminaire constructed
of steel or aluminum with an internal volume
that exceeds 42.9” in3addition to those noted
below:
• HALO®:H99ICAT, H99RTAT, H99TAT, H245ICAT,
H245RICAT, H995ICAT, H995RICAT, H99T,
H99RT, H99ICT, E4ICATSB, E4TATSB,
E4RTATSB
For additional information, please refer to the lat-
est Halo LED Specification sheet found at www.
haloltg.com.
DIMMING
The Halo LED luminaire can be dimmed,
however; updates in dimmer technology and
special conditions may apply depending on the
dimmer type being used. For the latest informa-
tion regarding dimmers for use with this LED
luminaire, please refer to product specifications
and dimming information at www.eaton.com/
lighting; and consult the dimmer manufacturer
for their latest dimmer listings, load ratings and
product information.
WIRE INSTALLATION

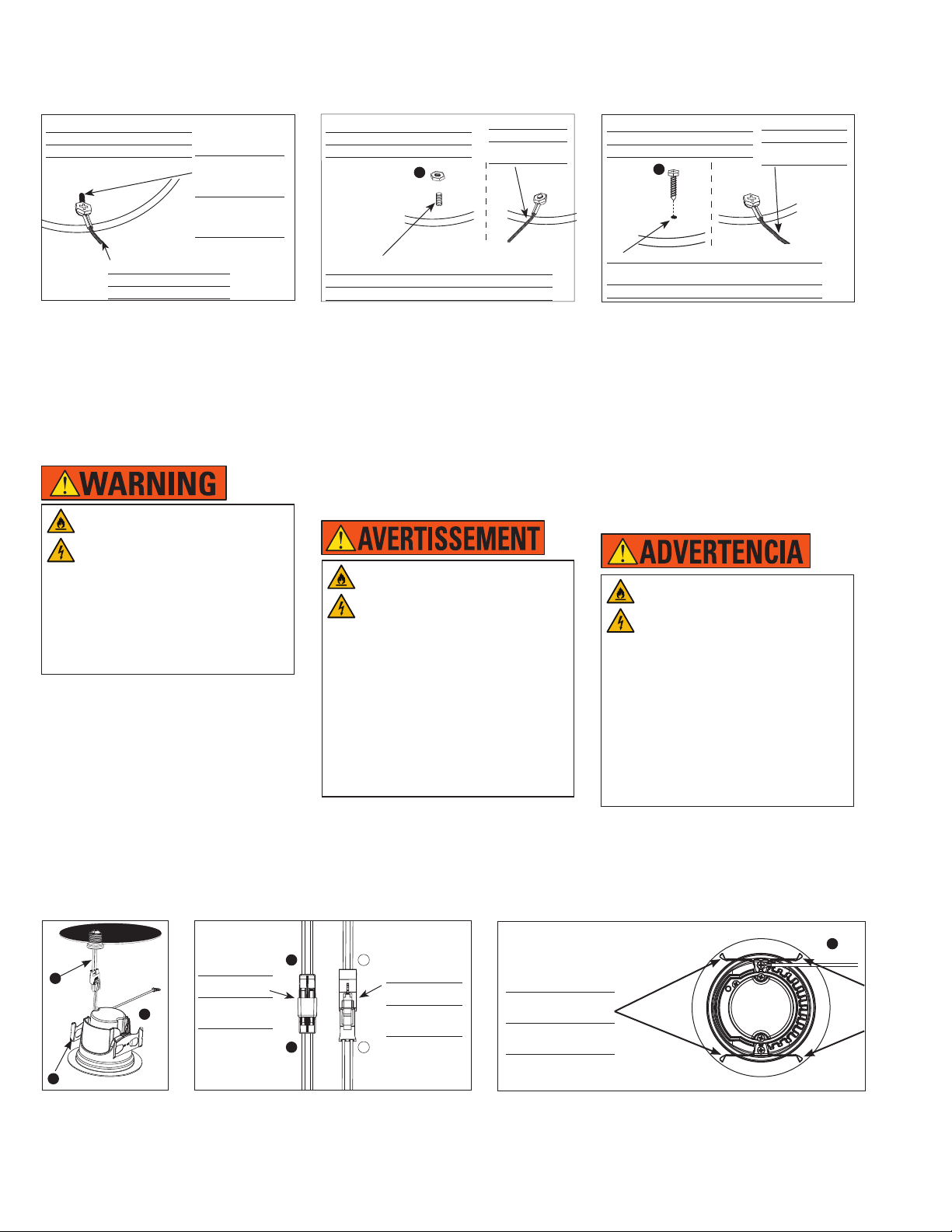

Ground Wire Installation
For ground connection from LED module to
the luminaire, use provided green ground
wire (factory installed) as shown in Figure 1
and connect via one of the three following
connection methods:
LUMINAIRES À DEL À CULOT NON
VISSÉ
Le ML4 est classé ou homologué UL pour être
utilisé avec un boîtier encastré de 10,2cm (4po)
fabriqué en acier ou en aluminium avec un
volume interne qui dépasse 109cm3(42,9po3) en
plus de ceux indiqués ci-dessous:
• HALO®:H99ICAT, H99RTAT, H99TAT, H245ICAT,
H245RICAT, H995ICAT, H995RICAT, H99T,
H99RT, H99ICT, E4ICATSB, E4TATSB,
E4RTATSB
Pour plus d’informations, s’il vous plaît se référer
à la feuille de spécifications dernière Halo LED
disponibles à www.haloltg.com.
GRADATION DE LUMIÈRE
Le luminaire à DEL Halo peut être raccordé à un
gradateur. Toutefois, de nouvelles technologies
de gradateurs et des conditions spéciales peu-
vent s’appliquer selon la catégorie de gradateur
utilisée. Pour obtenir les renseignements les
plus récents à propos des gradateurs à utiliser
avec les luminaires à DEL, veuillez consulter
les spécifications de produits et les renseigne-
ments relatifs à la gradation sur le site www.
eaton.com/lighthing et consultez le fabricant du
gradateur pour obtenir la liste la plus récente des
gradateurs, la capacité de charge et les rensei-
gnements du produit.
INSTALLATION DU CÂBLAGE
Installation du fil de mise à la terre
Pour la connexion de la mise à la terre du
module DEL au luminaire, utilisez le fil de mise
LUMINARIAS LED CON BASE NO
ENROSCABLE
La luminaria ML4 tiene clasificación UL para su
uso con cualquier alojamiento empotrado de 4”
(101,60 mm) de diámetro, construido en acero o
aluminio con un volumen interno que supera las
42,9” (1090,4 mm), además de las características
que se mencionan a continuación:
• HALO®:H99ICAT, H99RTAT, H99TAT, H245ICAT,
H245RICAT, H995ICAT, H995RICAT, H99T,
H99RT, H99ICT, E4ICATSB, E4TATSB,
E4RTATSB
Para obtener información adicional, por favor
consulte la hoja de especificaciones último Halo
LED encontrar en www.haloltg.com.
REGULADOR DE INTENSIDAD DE LUZ
La luminaria Halo LED puede atenuarse. Sin
embargo, las actualizaciones de la tecnología
de atenuación y condiciones especiales pueden
aplicar según el tipo de atenuador que se utilice.
Para obtener la última información sobre los
atenuadores que se utilizan con esta luminaria
LED, consulte las especificaciones del producto
y la información de atenuación en www.eaton.
com/lighting; y consulte al fabricante del atenu-
ador para obtener sus últimos listados de atenu-
adores, clasificaciones de carga e información
del producto.
INSTALACIÓN DEL CABLE
Instalación del cable a tierra
Para realizar la conexión a tierra del módulo
LED a la luminaria, utilice el cable a tierra verde
(instalado en fábrica) como se muestra en la
A
Ground wire
Mise à la terre
Cable de conexión
a tierra
Figure 1.
Risque d’incendie/de chocs
électriques -
• Le connecteur à DEL est compatible avec
les luminaires à DEL de série H995 et H245
Halo de 10,2 cm (4 po).
• Le connecteur à DEL est conforme à
l’article 24 du règlement de Californie et
aux normes concernant les luminaires à
haute efficacité de l’État de Washington en
tant que douille de base non vissée.
• L’adaptateur de culot à vis Edison E26
fourni permet la modernisation.
• Le connecteur à DEL est une prise de
débranchement de luminaire sans culot à
vis pour une installation sans outil.
Riesgo de incendio/choque
eléctrico -
• El conector LED es compatible con las
luminarias de la serie Halo H995 y H245
de 4” (101,60 mm).
• El conector LED cumple con el estándar
para luminarias de alta eficiencia de
los estados de Washington y California
en su Título 24, como luminaria con
portacasquillo de base no enroscable.
• El adaptador de base enroscable Edison
E26 incluido brinda la posibilidad de una
retroinstalación.
• El conector LED es un desconector de la
luminaria de base no enroscable que no
necesita herramientas para su instalación.
Risque d’incendie/de chocs
électriques -
Avant de faire l’installation, assurez-vous
que le luminaire est compatible avec le
module de postcâblage DEL ML4 Une
liste des luminaires les plus populaires
est fournie au chapitre « LUMINAIRES
ENCASTRÉS » de ces instructions.
Riesgo de incendio/choque
eléctrico -
Antes de continuar, confirme que
la luminaria sea compatible con la
LÁMPARA RETROFIT LED ML4. Se
proporciona una lista de las luminarias
más comunes en la sección Luminarias
empotradas de estas instrucciones.
3
ML4 Series
EATON IB518190ML installation instructions
Risk of Fire/Electric Shock -
• LED connector is compatible with Halo 4”
H995 and Halo H245 Series LED luminaires.
• LED connector meets California Title-24 and
Washington State high-efficacy luminaire
standard as a non-screw base socket.
• LED connector is a non-screwbase
luminaire disconnect for tool-less
installation.
Risk of Fire/Electric Shock -
Before proceeding, confirm luminaire is
compatible with ML4 LED RETROFIT. A listing
of the most common luminaires is provided
in the Recessed Luminaires section of these
instructions.

Ground wire
Mise à la terre
Cable de conexión
a tierra
#1
#2
#3
#1
#2
#3
C
#1
#2
#3
Ceiling thickness
adjustment slot
(one of three slots
inside housing)
Réglage de la fente
selon l’épaisseur du
plafond (une des
trois fentes)
Ranura de ajuste
del grueso del
techo (una de
tres ranuras)
Ground wire
Mise à la terre
Cable de conexión a tierra
E
#1
#2
#3
#1
#2
#3
Ground wire
Mise à la terre
Cable de conex-
ión a tierra
Use existing hole or drill new hole
Insérez dans le trou existant ou percez un
nouveau trou
Utilice el orificio existente o perfore uno nuevo
• Use existing screw inside the luminaire
(Figure 2)
• Use supplied #8 nut (E) onto existing stud
inside the luminaire (Figure 3)
• Use supplied #8-32 screw into existing hole
inside the luminaire (Figure 4)
ote:N If no hole exists, drill a small pilot hole
and use the provided #8 sheet metal screw
Retrofit Installation Into E26 Edison
Screw Base Recessed Luminaires*
1. Remove mounting bracket and plate from
inside existing recessed luminaire (if
installed).
2. Remove socket from plate (if installed).
3. Screw Edison base adapter (B) into existing
Edison base socket in luminaire (Figure 5).
4. Plug the orange connector on ML4 LED
module (A) into the orange connector
included with the screw base adapter (B)
(Figure 5).
5. Bundle any excess length of wire inside the
luminaire (above the module) in preparation
for insertion.
6. Install the module. (See MOUNTING section
for specific instructions)
à la terre vert (installé en usine), comme illustré
à la Fig. 1 et effectuez la connexion selon l’une
des trois méthodes suivantes:
• Utilisez la vis installée à l’intérieur du lumi-
naire (Fig. 2).
• Utilisez l’écrou no 8 (E) sur le montant
existant à l’intérieur du luminaire (Fig. 3)
• Utilisez la vis no 8-32 dans le trou existant à
l’intérieur du luminaire (Fig. 4)
emarque:R S’il n’y a pas de trou, percez un petit
trou pilote et utilisez la vis à tôle no 8 fournie
Installation de postcâblage dans des
luminaires encastrés avec culot à vis
E26 Edison*
1. Retirez la plaque de fixation et la plaque
installées à l’intérieur du luminaire encastré
(si installées).
2. Retirez la douille de la plaque (si installée).
3. Vissez l’adaptateur de culot à vis Edison (B)
dans la douille Edison existante du luminaire
(Fig. 5).
Figura 1 y conéctelo a través de uno de los
siguientes tres métodos:
• Utilice el tornillo existente dentro de la lumi-
naria (Figura 2).
• Utilice la tuerca n.º 8 suministrada (E) sobre el
pasador dentro de la luminaria (Figura 3).
• Utilice el tornillo n.º 8-32 suministrado en el
orificio existente dentro de la luminaria (Figura
4).
ota:N Si no hay un orificio, perfore un pequeño
orificio guía y utilice el tornillo de chapa n.º 8
provisto.
La instalación de la lámpara retrofit en
luminarias empotrables de base con
rosca Edison E26*
1. Retire el soporte de montaje y la placa desde
el interior de la luminaria empotrada exis-
tente (si están instalados).
2. Libere el cubo de la placa (si está instalada).
3. Atornille el adaptador de base Edison (B) en
el cubo de la base Edison existente de la
luminaria (Figura 5).
Figure 2. Figure 3. Figure 4.
Halo dedicated
LED connector
Connecteur DEL
HALO dédié
Conector de
lauces LED
HALO dedicado
Optional 0-10V
Dimming
Gradation de 0 à
10V facultative
Atenuación
opcional de
0-10V
BD
AC
Figure 6.
Threaded stud in side wall of luminaire
Tige filetée à l’intérieur de la paroi du luminaire
Pasador roscado en la pared lateral de la luminaria
(View from inside the luminaire)
(Vista interna del luminarias)
(Vue de l’intérieur du luminaires)
(View from inside the luminaire)
(Vista interna del luminarias)
(Vue de l’intérieur du luminaires)
(View from inside the luminaire)
(Vista interna del luminarias)
(Vue de l’intérieur du luminaires)
Figure 5. Retrofit*
A
F
B
Figure 7.
Using both hands,
squeeze friction blades
together
En vous servant de vos
deux mains, serrez les
lames de frottement
Con ambas manos,
comprima las paletas de
fricción
A
*Not available for 0-10V version.
* N’est pas offert pour les modèles de 0 à 10V.
*No disponible para la versión 0-10V.
Risque d’incendie/de chocs
électriques -
• Les fils du luminaire et les pièces
électriques peuvent être endommagés
lorsque vous percez pour installer la
trousse de post-câblage DEL. Vérifiez le
câblage et les composants ci-inclus.
• Risque de feu ou de choc électrique.
N’installez cette trousse que dans les
luminaires dotés des dimensions et des
caractéristiques présentées sur les photos
ou sur les schémas et pour lesquels la
tension d’entrée de la trousse de post-
câblage ne doit pas dépasser celle du
dispositif.
Riesgo de incendio/choque
eléctrico -
• Riesgo de incendio o descarga eléctrica.
El cableado de la luminaria y las piezas
eléctricas se puede dañar cuando
haga la perforación para instalar el kit
adaptador LED. Revise las conexiones y los
componentes interiores.
• Instale este kit solamente en luminarias
que tengan las características de
construcción y las dimensiones que se
muestran en las fotografías o diagramas,
y donde la potencia de entrada del kit
adaptador no supere la potencia de entrada
de la luminaria.
4EATON IB518190ML installation instructions
Risk of Fire/Electric Shock -
• Luminaire wiring and electrical parts may
be damaged when drilling for installation
of LED retrofit kit. Check for enclosed
wiring and components.
• Install this kit only in luminaires that have
the construction features and dimensions
shown in the photographs and/or drawings
and where the input rating of the retrofit
kit does not exceed the input rating of the
luminaire.
ML4 Series

Installation Into Halo H995x and H245
Series LED (Non-Screw Base)
Luminaires
1. Plug the orange connector on ML4 LED mod-
ule (A) into the orange connector included with
the luminaire. (Figure 6)
2. Bundle any excess length of wire inside the
luminaire in preparation for insertion.
3. Plug dimming wires from LED (C) module with
black connector into black connector fomr the
luminaire (D). (For 0-10V dimming ONLY. Figure
6)
4. Install the module. (See MOUNTING section
for specific instructions)
MOUNTING
ote:N A round foam gasket has been provided for
installation if local code requires
1. Properly wire the unit as instructed in the
WIRING section of these instructions.
2. Using both hands, squeeze friction blades
together. (Figure 7)
3. Align the module in the center of the recessed
luminaire and press the module firmly into the
luminaire. Take care that all wiring is away from
the friction clips to avoid being pinched.
INSTALLING DOWNLIGHT TRIMS
Round DownlightTrims - (TL41R & TL43R
Series)
1. Place trim over flange of ML4 module already
installed into housing. Magnets will secure and
retain trim to LED module
(Figure 8).
Square DownlightTrims - (TL42S &TL44S
Series)
1. Place trim over flange of ML4 module already
installed into housing. Magnets will secure and
retain trim to LED module.
2. For slight adjustments to alignment of square
trims to walls, twist square trim ring slightly to
align with wall.
3. If larger adjustments are necessary, remove
entire LED module and reposition relative to
wall for proper alignment.
4. Branchez le connecteur orange du module DEL
ML4 (A) au connecteur orange de l’adaptateur
vissable de la base (B) (Fig. 5).
5. Rassemblez tout excédent de câblage à
l’intérieur du luminaire (au-dessus du module)
avant l’insertion finale.
6. Installez le module. (Consultez le chapitre «
MONTAGE » pour obtenir tous les détails.
Installation des luminaires de modèle DEL
Halo H995x et H245 (sans base vissable)
1. Branchez le connecteur orange du module DEL
ML4 (A) au connecteur orange de l’adaptateur
vissable fourni avec le luminaire (Fig. 6).
2. Rassemblez tout excédent de câblage à
l’intérieur du luminaire avant l’insertion finale.
3. Branchez les fils de gradation du module
à DEL (C) avec le connecteur noir du lumi-
naire (D). (Pour les gradateurs de 0 à 10V
UNIQUEMENT. Figure6).
4. Installez le module. (Consultez le chapitre «
MONTAGE » pour obtenir tous les détails.
MONTAGE
emarque:R Un joint d’étanchéité en mousse est
fourni pour une installation conforme au Code
local.
1. Effectuez le câblage adéquat de l’appareil
comme indiqué au chapitre « CÂBLAGE » de
ces instructions.
2. En vous servant de vos deux mains, serrez les
lames de frottement. (Figure 7)
3. Alignez le module avec le centre du luminaire
encastré et appuyez fermement sur le mod-
ule pour l’y insérer. Assurez-vous que tout le
câblage demeure à l’écart des colliers de fric-
tion pour éviter de le coincer.
INSTALLATION DES GARNITURES DU
PLAFONNIER INTENSIF
Garnitures Rondes Du Plafonnier
Intensif - (SérieTL41R et TL43R)
1. Placez la garniture sur la bride du module ML4
déjà installé dans le boîtier. Les aimants per-
mettent de fixer et de maintenir la garniture sur
le module DEL (Figure 8).
4. Enchufe el conector anaranjado del módulo
LED ML4 (A) al conector anaranjado en el
adaptador de la base con rosca (B) (Figura 5).
5. Enrolle todo exceso de cable dentro la luminar-
ia (por encima del módulo) a fin de prepararlo
para su colocación.
6. Instale el módulo. (Consulte la sección
MONTAJE para obtener instrucciones especí-
ficas).
Instalación en luminarias LED de la serie
Halo H995x y H245 (base no enroscable)
1. Enchufe el conector anaranjado en el módulo
LED ML4 (A) al conector anaranjado en la lumi-
naria (Figura 6).
2. Enrolle todo exceso de cable dentro la lumi-
naria a fin de prepararlo para su colocación.
3. Conecte los cables de atenuación del módulo
LED (C) con conector negro al conector negro
de la luminaria (D). (SOLAMENTE para atenu-
ación de 0-10V. Figura 6)
4. Instale el módulo. (Consulte la sección
MONTAJE para obtener instrucciones especí-
ficas).
MONTAJE
ota:N Se ha suministrado una junta de goma
espuma redonda para la instalación en caso de
que el código local lo exija.
1. Haga el cableado de la unidad correctamente
como se lo indica en la sección CABLEADO de
estas instrucciones.
2. Con ambas manos, comprima las paletas de
fricción. (Figura 7)
3. Alinee el módulo en el centro de la luminaria
empotrada y presione dicho módulo con firmeza
hacia dentro de la luminaria. Corrobore que
todos los cables estén lejos de los ganchos de
fricción, a fin de evitar pellizcarlos.
INSTALACIÓN DE LAS MOLDURAS DE
LAS LUMINARIAS FOCALES
Molduras de luminaria focal redonda
(seriesTL41R yTL43R)
1. Coloque la moldura por encima de la brida del
módulo ML4 ya instalado en el alojamiento.
Los imanes asegurarán y retendrán la moldura
al módulo LED (Figura 8).
Figure 8. Figure 9. Figure 10.
Align tilt direction of lens
to tilt direction of optic
housing
Alignez et inclinez la
direction de la lentille
pour incliner la direction
du boîtier optique
Alinee la dirección de
inclinación de la lente
para que se incline en
dirección al alojamiento
óptico
F
A
Risque d’incendie/de chocs
électriques -
• Le connecteur à DEL est conforme à
l’article 24 du règlement de Californie et
aux normes concernant les luminaires à
haute efficacité de l’État de Washington en
tant que douille de base non vissée.
Riesgo de incendio/choque
eléctrico -
• El conector LED cumple con el estándar
para luminarias de alta eficiencia de
los estados de Washington y California
en su Título 24, como luminaria con
portacasquillo de base no enroscable.
5
EATON IB518190ML installation instructions
Risk of Fire/Electric Shock -
• LED connector meets California Title-24
and Washington State high-efficacy
luminaire standard as a non-screw base
socket.
ML4 Series

REWIRING OR UNINSTALLING
THE LED MODULE
1. Remove magnetically attached trim from ML4
module by pulling downward.
2. Pull down firmly on the module to remove it
from the recessed luminaire.
3. Disconnect the LED module wiring from the
recessed luminaire (LED connector or screw-in
Edison base).
4. Disconnect the dimming wiring from the
recessed luminaire (if installed 0-10V ONLY).
5. Remove ground wire from luminaire
INSTALLING WALL WASH TRIMS
Round Wall WashTrims - (TL45R Series)
1. Remove factory installed optic assembly by
twisting counter-clockwise and pulling down-
ward. Recycle responsibly.
2. Install supplied wall wash Optic (provided with
TL45R series trim) using reverse
process (Figure 9).
3. Place round trim over flange of ML4 module
already installed into housing. Align tilt direc-
tion of lens to tilt direction of optic housing.
Magnets will secure and retain trim to LED
module (Figure 10).
Square Wall WashTrims - (TL46S Series)
1. Remove factory installed optic assembly by
twisting counter-clockwise pulling downward.
Recycle responsibly.
2. Install supplied wall wash Optic (provided with
TL46S series trim) using reverse process.
ote:N Wall Wash Optic can be installed in 3 posi-
tions. Take care to align optic as indicate.
1. Place square trim over flange of ML4 module
already installed into housing. Align tilt direc-
tion of lens to tilt direction of optic housing.
Magnets will secure and retain trim to LED
module.
2. For slight adjustments to alignment of square
trim to walls, twist trim ring slightly to align
with wall.
Garnitures Carrées Du Plafonnier
Intensif - (SérieTL42S et TL44S)
1. Placez la garniture sur la bride du module ML4
déjà installé dans le boîtier. Les aimants per-
mettent de fixer et de maintenir la garniture sur
le module DEL.
2. Pour apporter de légères modifications à
l’alignement des garnitures carrées sur les
murs, tournez légèrement l’anneau de la garni-
ture pour qu’il s’aligne sur le mur.
3. Pour de plus grands ajustements, retirez com-
plètement le module DEL et réalignez-le sur
le mur.
RÉNOVATION DE CÂBLAGE OU
DÉSINSTALLATION DU MODULE DEL
1. Retirez la garniture fixée à l’aide d’un aimant du
module ML4 en tirant vers le bas.
2. Tirez fermement le module vers le bas pour le
retirer du luminaire encastré.
3. Débranchez le câblage du module DEL du lumi-
naire encastré (connecteur DEL ou culot à vis
Edison).
4. Débranchez les fils de gradation du luminaire
encastré (s’il est installé, pour les modèles de 0
à 10V UNIQUEMENT).
5. Retirez le fil de mise à la terre du luminaire.
INSTALLATION DES GARNITURES DU
LÈCHE-MUR
Garnitures Rondes Du Lèche-mur - (Série
TL45R)
1. Retirez l’assemblage optique installé en
usine en le tournant dans le sens inverse des
aiguilles d’une montre vers le bas. Recyclez de
façon responsable.
2. Installez l’assemblage optique du lèche-mur
fourni (inclus dans la garniture série TL45R) en
exécutant le processus inverse (Figure 9).
3. Placez la garniture ronde sur la bride du module
ML4 déjà installé dans le boîtier. Alignez et
inclinez la direction de la lentille pour incliner la
direction du boîtier optique. Les aimants per-
mettent de fixer et de maintenir la garniture sur
le module DEL (Figure 10).
Garnitures Carrées Du Lèche-mur -
(SérieTL46S)
1. Retirez l’assemblage optique installé en
usine en le tournant dans le sens inverse des
aiguilles d’une montre vers le bas. Recyclez de
façon responsable.
2. Installez l’assemblage optique du lèche-mur
fourni (inclus dans la garniture série TL46S) en
exécutant le processus inverse.
Luminarias focales cuadradas (series
TL42S yTL44S)
1. Coloque la moldura por encima de la brida del
módulo ML4 ya instalado en el alojamiento. Los
imanes asegurarán y retendrán la moldura al
módulo LED.
2. Para realizar ajustes leves en la alineación de
las molduras cuadradas en paredes, gire leve-
mente el anillo de la moldura para alinearlo con
la pared.
3. Si se requieren ajustes más amplios, extraiga
el módulo LED completo y reposiciónelo con
respecto de la pared para obtener una alin-
eación correcta.
RECABLEADO O DESINSTALACIÓN DEL
MÓDULO LED
1. Extraiga la moldura sujeta de forma magnética
del módulo ML4 tirando hacia abajo.
2. Tire con firmeza hacia abajo del módulo para
extraerlo de la luminaria empotrada.
3. Desconecte el cableado del módulo LED de la
luminaria empotrada (el conector LED o la base
Edison enroscable).
4. Desconecte el cableado de atenuación de la
luminaria empotrada (si está instalado 0-10V
SOLAMENTE).
5. Retire el cable a tierra de la luminaria.
INSTALACIÓN DE LAS MOLDURAS DE
LOS BAÑADORES DE PARED
Molduras De Bañadores De Pared
Redondos (SerieTL45R)
1. Extraiga la unidad de la óptica instalada en
fábrica girando en sentido antihorario y tirando
hacia abajo. Recicle de manera responsable.
2. Instale la óptica provista del bañador de pared
(provisto con la moldura de la serie TL45R)
usando el proceso inverso (Figura 9).
3. Coloque la moldura redonda por encima de la
brida del módulo ML4 ya instalado en el aloja-
miento. Alinee la dirección de inclinación de la
lente para que se incline en dirección al aloja-
miento óptico. Los imanes asegurarán y retend-
rán la moldura al módulo LED (Figura 10).
Molduras De Bañadores De Pared Cuadra-
dos (SerieTL46S)
1. Extraiga la unidad de la óptica instalada en
fábrica girando en sentido antihorario y tirando
hacia abajo. Recicle de manera responsable.
2. Instale la óptica provista del bañador de pared
(provisto con la moldura de la serie TL46S)
usando el proceso inverso.
ota:N La óptica puede instalarse en 3 posiciones.
Preste atención para alinear la óptica como se
indica.
Snap and twist clockwise
Enclenchez et tournez
dans le sens des
aiguilles d’une montre
Ajustar y girar en el
sentido de las agujas
del reloj
Media holder
Support du dispositif
Soporte de material
Figure 11.
6
ML4 Series
EATON IB518190ML installation instructions

emarque:R Vous pouvez installer l’assemblage
optique dans 3 positions différentes. Veillez
à bien aligner l’assemblage optique comme
illustré.
1. Placez la garniture carrée sur la bride du mod-
ule ML4 déjà installé dans le boîtier. Alignez et
inclinez la direction de la lentille pour incliner la
direction du boîtier optique. Les aimants per-
mettent de fixer et de maintenir la garniture sur
le module DEL.
2. Pour apporter de légères modifications à
l’alignement des garnitures carrées sur les
murs, tournez légèrement l’anneau de la
garniture pour qu’il s’aligne sur le mur.
OPTIQUES
1. L’optique peut être démontée et remplacée
pour modifier l’angle du faisceau. Tournez
doucement l’optique dans le sens contraire
des aiguilles d’une montre pour la retirer.
Insérez l’optique et tournez-le dans le sens
des aiguilles d’une montre pour l’installer.
(Figure 11)
2. Support de dispositif simple ou double aussi
offert. Pour l’installer, placez le dispositif sur le
support de dispositif. Insérez les fermoirs au
bas du mécanisme d’enclenchement à escalier.
Tournez dans le sens des aiguilles d’une
montre jusqu’à ce qu’il soit serré.
GARANTIE LIMITÉE DE 5 ANS
LA PRÉSENTE GARANTIE CONSTITUE LA SEULE
GARANTIE POUR CE PRODUIT ET PRÉVAUT
SUR TOUTE AUTRE GARANTIE, QU’ELLE SOIT
EXPRESSE OUTACITE Y COMPRIS, SANS
TOUTEFOIS S’Y LIMITER, TOUTE GARANTIE DE
QUALITÉ MARCHANDE ET POUR UN USAGE
PARTICULIER.
Eaton garantit à ses clients, pendant une période
de cinq ans à compter de la date d’achat, que ses
produits Eaton sont exempts de tout défaut de
matériaux et de fabrication. En vertu de la présente
garantie, l’obligation de Eaton se limite expressément
à fournir des produits de remplacement. La présente
garantie n’est proposée qu’à l’acheteur initial du
produit. Eaton requiert un reçu ou autre preuve
d’achat qu’elle jugera acceptable sur lequel est
indiquée la date de l’achat initial. Cette preuve d’achat
est requise pour obtenir l’exécution de la garantie.
La garantie ne s’applique pas aux produits Eaton
qui ont été modifiés ou réparés, ou qui ont fait
l’objet d’une négligence ou d’un usage abusif ou
inapproprié, ou qui ont été endommagés en raison
d’un accident (y compris durant le transport). Cette
garantie ne s’applique pas aux produits qui ne
sont pas fabriqués par Eaton et qui ont été fournis,
installés et/ou utilisés avec des produits Eaton. Les
dommages au produit causés par une ampoule de
rechange ou la corrosion, et la décoloration des
pièces de laiton ne sont pas couverts par cette
garantie.
LIMITATION DES RESPONSABILITÉS : EATON NE
SERA EN AUCUN CAS TENU RESPONSABLE DES
DOMMAGES SPÉCIAUX, INDIRECTS,ACCESSOIRES
ET CONSÉCUTIFS (QUELLE QUE SOIT LA RAISON,
MÊME SI CETTE RESPONSABILITÉ REPOSE SUR
UN CONTRAT, LA RESPONSABILITÉ STRICTE,
OU DES DÉLITS, Y COMPRIS LA NÉGLIGENCE),
NI POUR LA PERTE DE PROFITS, ET MÊME
SI LA RESPONSABILITÉ DEEATON POUR DES
RÉCLAMATIONS OU DES DOMMAGES FAIT SUITE
À LA PRÉSENTE GARANTIE OU EST LIÉE AUX
MODALITÉS DES PRÉSENTES, À LA FABRICATION,
À LA VENTE, À LA LIVRAISON, À L’UTILISATION,
À L’ENTRETIEN, À LA RÉPARATION, OU À LA
1. Coloque la moldura cuadrada por encima de
la brida del módulo ML4 ya instalado en el
alojamiento. Alinee la dirección de inclinación
de la lente para que se incline en dirección al
alojamiento óptico. Los imanes asegurarán y
retendrán la moldura al módulo LED.
2. Para realizar ajustes leves en la alineación de la
moldura cuadrada en paredes, gire levemente
el anillo de la moldura para alinearlo con la
pared.
ÓPTICA
1. La óptica se puede quitar y reemplazar para
proporcionar un ángulo de haz diferente. Para
quitar la óptica, gire en sentido contrario a las
agujas del reloj. Para instalar, inserte la óptica
y gírela en sentido de las agujas del reloj.
(Figure 11)
2. También disponible, es un soporte de mate-
rial individual/doble. Para instalar, coloque el
material en el soporte de material. Acople los
broches en la parte inferior de la escalera. Gire
en sentido de las agujas del reloj hasta que
quede apretado.
GARANTÍA LIMITADA DE 5 AÑOS
LA SIGUIENTE GARANTÍA ES EXCLUSIVA Y
REEMPLAZA A CUALQUIER OTRA GARANTÍA,
YA SEA EXPRESA, IMPLÍCITA O ESTABLECIDA
POR LA LEY, INCLUIDA, ENTRE OTRAS,
CUALQUIER GARANTÍA DE COMERCIALIZACIÓN O
ADAPTACIÓN PARA UN OBJETIVO EN PARTICULAR.
Eaton garantiza a los clientes que, durante un período
de cinco años a partir de la fecha de compra, los
productos de Eaton estarán exentos por defectos en
materiales y mano de obra. La obligación de Eaton
bajo esta garantía queda expresamente limitada a la
provisión de los productos de repuesto. Esta garantía
se extiende solo al comprador original del producto.
El recibo del comprador u otra prueba de la fecha
de la compra original aceptable para Eaton. Esto es
necesario antes de dar cuenta de un mal rendimiento
bajo garantía.
Esta garantía no se aplica a los productos de Eaton
que han sido alterados o reparados o que han
sido objeto de negligencia, abuso, uso indebido o
accidente (incluidos los daños de envío). Esta garantía
no se aplica a productos no fabricados por Eaton
que se hayan suministrado, instalado y/o utilizado en
conjunto con los productos de Eaton. Esta garantía
no cubre los daños al producto provocados por el
reemplazo de bombillas, corrosión o decoloración de
los componentes de bronce.
LIMITACIÓN DE RESPONSABILIDAD:
BAJO NINGUNA CIRCUNSTANCIA EATON
SERÁ RESPONSABLE POR DAÑOS
ESPECIALES, INDIRECTOS, INCIDENTALES
O ACCIDENTALES (INDEPENDIENTEMENTE
DE LA FORMA DE ACCIÓN,YA SEA EN
CONTRATO, RESPONSABILIDAD ESTRICTA
O EXTRACONTRACTUAL, INCLUIDA LA
NEGLIGENCIA), NI POR LAS PÉRDIDAS
DE GANANCIAS; TAMPOCO EATON SERÁ
RESPONSABLE POR CUALQUIER RECLAMO
O DAÑO QUE SURJA EN RELACIÓN A ESTOS
TÉRMINOS O CON LA FABRICACIÓN, VENTA,
ENTREGA, USO, MANTENIMIENTO, REPARACIÓN
O MODIFICACIÓN DE LOS PRODUCTOS, NI
CON EL SUMINISTRO DE CUALQUIER PIEZA DE
REPUESTO QUE EXCEDA EL PRECIO DE COMPRA
DEL PRODUCTO. NO SE ACEPTARÁN CARGOS POR
MANO DE OBRA PARA RETIRAR O INSTALAR LOS
ACCESORIOS.
OPTICS
1. The optic can be removed and replaced to pro-
vide a different beam angle. To remove optic,
twist counter-clockwise. To install, insert optic
and twist clockwise. (Figure 11)
2. Also available, is a single/double media holder.
To install, place the media onto the media hold-
er. Engage snaps at bottom of snap staircase.
Twist clockwise until tight.
5-YEAR LIMITED WARRANTY
THE FOLLOWING WARRANTY IS EXCLUSIVE AND
IN LIEU OF ALL OTHER WARRANTIES, WHETHER
EXPRESS, IMPLIED OR STATUTORY INCLUDING,
BUT NOT LIMITED TO, ANY WARRANTY OF
MERCHANTABILITY OR FITNESS FOR ANY
PARTICULAR PURPOSE.
Eaton warrants to customers that, for a period of five
years from the date of purchase, Eaton products will
be free from defects in materials and workmanship.
The obligation of Eaton under this warranty is
expressly limited to the provision of replacement
products. This warranty is extended only to the
original purchaser of the product. A purchaser’s
receipt or other proof of date of original purchase
acceptable to Eaton. This is required before warranty
performance shall be rendered.
This warranty does not apply to Eaton products that
have been altered or repaired or that have been
subjected to neglect, abuse, misuse or accident
(including shipping damages). This warranty does
not apply to products not manufactured by Eaton
which have been supplied, installed, and/or used in
conjunction with Eaton products. Damage to the
product caused by replacement bulbs or corrosion or
discoloration of brass components are not covered
by this warranty.
LIMITATION OF LIABILITY: IN NO EVENT SHALL
EATON BE LIABLE FOR SPECIAL, INDIRECT,
INCIDENTAL, OR CONSEQUENTIAL DAMAGES
(REGARDLESS OFTHE FORM OF ACTION,
WHETHER IN CONTRACT, STRICT LIABILITY, OR
IN TORT INCLUDING NEGLIGENCE), NOR FOR
LOST PROFITS; NOR SHALL THE LIABILITY OF
EATON FOR ANY CLAIMS OR DAMAGE ARISING
OUT OF OR CONNECTED WITHTHESE TERMS
OR THE MANUFACTURE, SALE, DELIVERY, USE,
MAINTENANCE, REPAIR OR MODIFICATION
OF EATON PRODUCTS, OR SUPPLY OF ANY
REPLACEMENT PARTS THEREFORE, EXCEED THE
PURCHASE PRICE OF EATON PRODUCTS GIVING
RISE TO A CLAIM. NO LABOR CHARGES WILL BE
ACCEPTED TO REMOVE OR INSTALL FIXTURES.
All returned products must be accompanied by a
Return Goods Authorization Number issued by the
Company and must be returned freight prepaid.
Any product received without a Return Goods
Authorization Number from the Company will be
refused.
Eaton is not responsible for merchandise damaged
in transit. Repaired or replaced products shall
be subject to the terms of this warranty and are
inspected when packed. Evident or concealed
damage that is made in transit should be reported at
once to the carrier making the delivery and a claim
filed with them.
Reproductions of this document without prior written
approval of Eaton are strictly prohibited.
7
ML4 Series
EATON IB518190ML installation instructions

MODIFICATION DE PRODUITS EATON, OU À LA
FOURNITURE DE TOUTE PIÈCE DE RECHANGE
CONNEXE, LE COÛT DES DOMMAGES NE PEUT
DÉPASSER LE COÛT D’ACHAT DU PRODUIT EATON
FAISANT L’OBJET DE LA RÉCLAMATION AUTITRE
DE LA PRÉSENTE GARANTIE. AUCUN FRAIS DE
MAIN-D’OEUVRE NE SERA REMBOURSÉ POUR
ENLEVER OU INSTALLER UN BOÎTIER.
Tout produit retourné doit comporter un numéro
d’autorisation de retour de produit fourni par
l’entreprise et être expédié port payé. Nous
refuserons tout produit qui n’est pas accompagné
d’un numéro d’autorisation de retour de produit
fourni par l’entreprise.
Eaton n’est pas responsable de la marchandise
endommagée durant le transport. Les produits
réparés ou remplacés seront soumis aux modalités
de la présente garantie et seront inspectés au
moment d’être emballés. Tout dommage apparent ou
non survenant pendant le transport doit être signalé
immédiatement au transporteur effectuant la livraison
et une réclamation doit être adressée à ce dernier.
La reproduction de ce document est strictement
interdite sans l’autorisation préalable par écrit de
Eaton.
Todos los productos devueltos deben estar
acompañados por el Número de Autorización de
Bienes Devueltos emitido por la Compañía y debe
pagarse el transporte por anticipado. Cualquier
producto recibido sin un Número de Autorización de
Bienes Devueltos de la Compañía será rechazado.
Eaton no es responsable de los daños en la
mercadería durante el transporte. Los productos
reparados o reemplazados quedan sujetos a los
términos de esta garantía y se inspeccionan cuando
se embalan. El daño evidente u oculto que se
produce en tránsito debe informarse de inmediato
al transportista que realiza la entrega y se debe
presentar un reclamo.
Las reproducciones de este documento sin previa
aprobación por escrito de Eaton están estrictamente
prohibidas.
Eaton
1121 Highway 74 South
Peachtree City, GA 30269
P: 770-486-4800
www.eaton.com/lighting
Canada Sales
5925 McLaughlin Road
Mississauga, Ontario L5R 1B8
P: 905-501-3000
F: 905-501-3172
©2018 Eaton
All Rights Reserved
Printed in USA
Imprimé au Mexique
Impreso en México
Publication No. IB518190ML
Eaton is a registered trademark.
All trademarks are property
of their respective owners.
Eaton est une marque de commerce
déposée. Toutes les autres marques
de commerce sont la propriété de leur
propriétaire respectif.
Eaton es una marca comercial
registrada. Todas las marcas
comerciales son propiedad de sus
respectivos propietarios.
Product availability, specifications,
and compliances are subject to
change without notice
La disponibilité du produit, les
spécifications et les conformités
peuvent être modifiées sans préavis
La disponibilidad de productos, las
especificaciones y los cumplimientos
están sujetos a cambio sin previo aviso
ML4 Series
