EBS DROME User manual

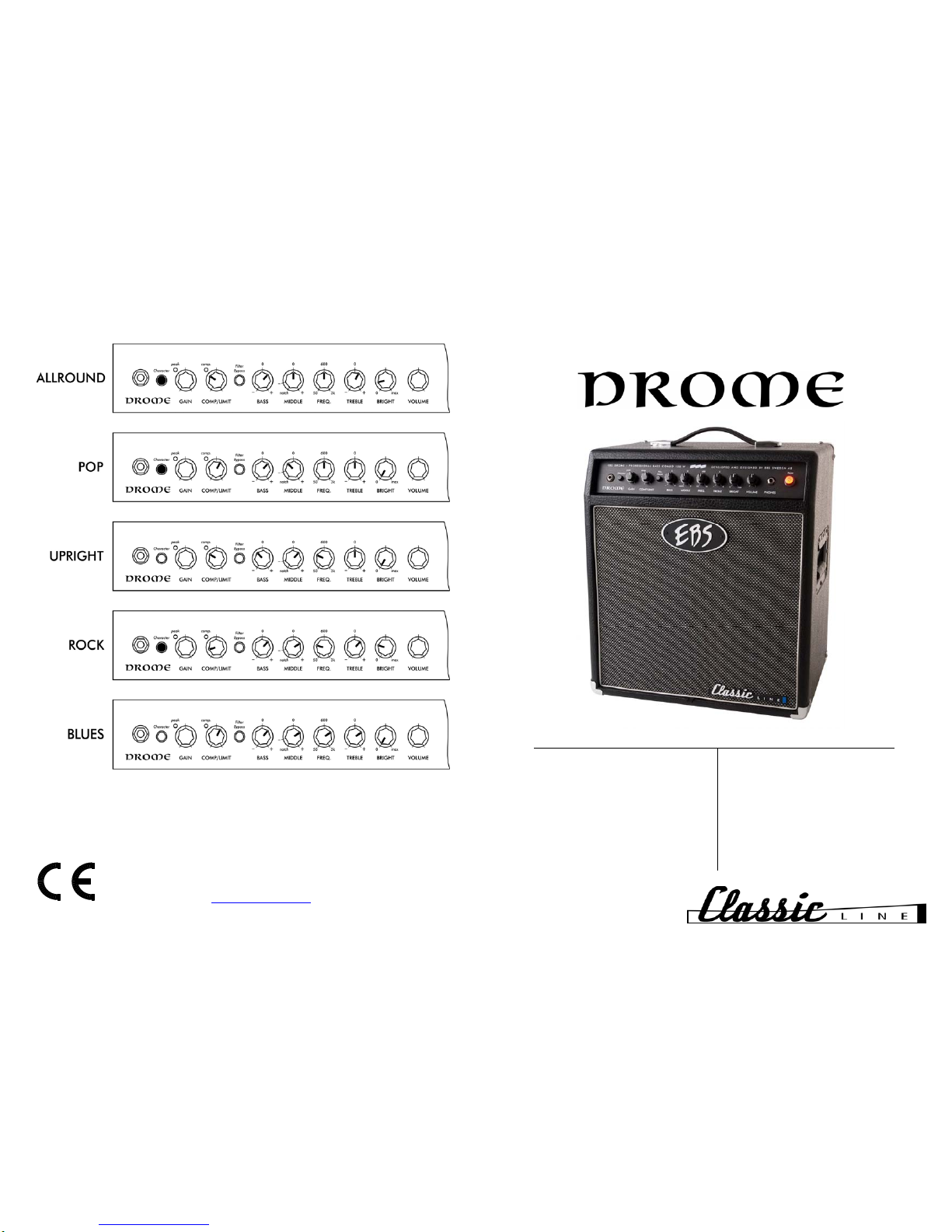

SAMPLE SOUND SETTINGS
EBS DROME CLASSIC LINE
DESIGNED AND DEVELOPED BY EBS SWEDEN AB
FRAMNÄSBACKEN 12, SE-171 66 SOLNA,SWEDEN
[phone], FAX :[phone]
E-MAIL:[email protected]
WEB:www.ebssweden.com
USERS MANUAL
CONTENTS:PAGE: PAGE:
INTRODUCTION 2 REAR PANEL:
GETTING STARTED 2-3 LINE OUT 8
EFFECTS LOOP 8
FRONT PANEL:BALANCED OUT 8
INPUT •GAIN 4
CHARACTER 4 POWER AMP/CABINET 9

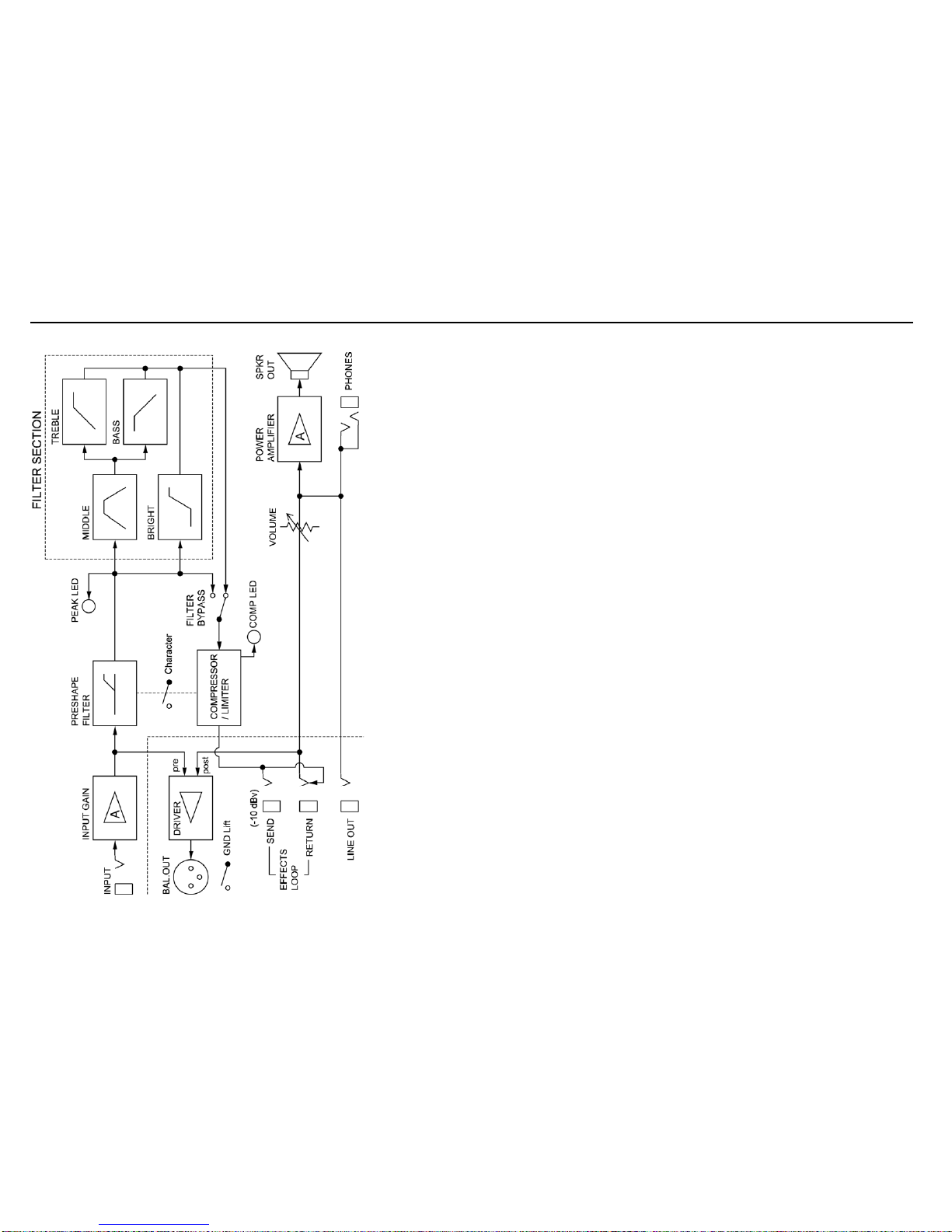

COMP/LIMIT 5 BLOCK DIAGRAM 10
VOLUME •PHONES 5 SPECIFICATIONS 11
FILTES 6-7 SAMPLE SOUND SETTINGS 12

INTRODUCTION •GETTING STARTED SPECIFICATIONS
The EBS Drome Classic is an ultra-compact and unbelievably light 150W bass
combo with incredible sound, filled with unique possibilities!! The old Viking
myths says; "To keep the diabolical Fenris wolf from killing the Norse Gods
(Odin, Thor, Freya and the others) an impossibly strong necklace, "Drome",
was created, which would keep the evil wolf under control!" .
2
INPUT: Input Impedance 1 Mohms // 100 pF
GAIN: Gain Range min/center/max -∞/ +6 /+26 dB
Gain Peak LED +10 dBv
Frequency Response +0/-3 dB 35 – 20.000 Hz
CHARACTER: Filter: Type Shelving High Pass
Gain: +6 dB @ 6 kHz
FILTER SECTION: Bass Filter: Type 12 dB/oct. Shelving
Gain Range +/- 15 dB @ 100 Hz
Middle Filter: Type Bandpass Filter
Frequency Range 50 – 3.000 Hz
Q - Nominal 0.5
Q - Notch mode 10
Gain Range +/- 12 dB @ 600 Hz
Notch -15 dB min
Treble Filter: Type Bell
Q 0.5
Gain Range +/- 15 dB @ 4 kHz
Bright Filter: Type High Pass
Gain Range -0 / +20 dB @ 10 kHz
COMP/LIMIT: Compressor Gain 0 dB
Attenuation max 24 dB
Compression Ratio max 3:1
Attack (80%) typ <10 ms
Release (80%) typ 100 ms
Distortion 1 kHz/0 dBv 0.04 %
10 kHz/+15 dBv 0.22 %
BALANCED OUTPUT: Output Level nominal - 10 dBv
Output Impedance < 10 ohms current lim.
XLR Connections 1-GND, 2-Hot, 3-Cold
Options Pre/Post EQ,
GND LIFT
EFFECTS LOOP: Loop Signal Level nominal -10 dBv
Gain Unity (1:1)
Output Impedance (Send) <100 ohms
Input Impedance (Return) 47 kohms // 100 pF
Loop Mode Serial
LINE OUT: Output Impedance: < 5 kohms
Nominal Signal Level: 0 dBv
POWERAMP: Continuous Output Power 150 W RMS
CABINET: Impedance 4 ohms
Frequency Response +0/-3 dB 60 Hz – 20.000 Hz
Volume 28 liters
AUXILIARY INFO: Power Requirements max 200 W
Mains Protection: T2A Fuse ( 230V )
T4A Fuse ( 120/100V )
Dimensions: 17" ( 43 cm ) Width
12" ( 30 cm ) Depth
20” ( 50 cm ) Height
Weight: 40 lbs. ( 18 kg )
Specifications are subject to change without notice!
11
EBS Drome Classic är den mest kompletta,
kraftfulla och flexibla kompakta bascombo
som någonsin har tillverkats. Med inbyggda
superaktiva filter och det klassiska EBS
ljudet, erbjuder EBS Drome Classic en
mängd möjligheter, som beskrivs i denna
manual. Men först av allt följer en
introduktion som hjälper dig att bli bekant
EBS Drome Classic.
ATT KOMMA IGÅNG...
1. Packa försiktigt upp combon.
2. Se till att alla kontroller är ställda fullt
motsols. Fortsätt med att ställa de tre
filterrattarna märkta BASS, MIDDLE
och TREBLE till mittposition. Leta upp
filteromkopplaren och ställ den i läge
BYPASS. Se även till att omkopplaren
märkt Character är i uttryckt läge. Nu
är ljudet i EBS Drome Classic
"nollställt" och redo för att skapa just
ditt personliga sound.
3. Koppla in din bas.
4. Spela hårt på basen och vrid upp GAIN
ratten tills PEAK dioden börjar blinka.
Än har du inget hörbart ljud, men en
perfekt signal att jobba vidare med.
5. Sök och vrid upp VOLUME ratten till
lämplig ljudnivå.
The EBS Drome Classic is the most
powerful, versatile and complete compact
bass combo ever built. With built-in super
powerful EQ, the unit offers an extremely
wide range of possibilities, while
maintaining that classic EBS sound. These
brief tutorials will help you to become ac-
quainted with some of the features of the
EBS Drome Classic.
GETTING STARTED...
1. Carefully unpack the bass combo.
2. Check that the controls are set fully
counter clockwise. Proceed by turning
the three filter knobs marked BASS,
MIDDLE and TREBLE to mid position.
Locate the filter switch and set it to
BYPASS. Make also sure that the
switch marked Character is in its’ outer
position. Now the EBS Drome’s
Classic settings are "zeroed" and ready
to be personalized.
3. Plug in your bass.
4. While plucking the strings as hard as
you would during your hardest playing,
gradually increase the GAIN knob until
the PEAK led starts to flash at peaks.
5. Move over to the VOLUME knob and
adjust for the desired output volume.

BLOCK DIAGRAM GETTING STARTED
10 3
BUILDING THE SOUND...
Your EBS Drome Classic features an
enhanced tone shaping circuit, that will
enable you to create a variety of bass
sounds.
6. Toggle the BYPASS switch to it’s outer
position to enable sound shaping.
7. Play your bass. Note that there isn't any
difference in the sound yet.
8. The filters are basically of the boost/cut
design. This means that the level controls
marked with + and - signs, either boost or
cuts the selected frequency band. Further,
the MIDDLE section has got a frequency
control for precise adjustment of the
midrange.
9. Gradually increase or decrease the level and
vary the frequency, where is, of the various
filter sections. Notice how the sound is
effected. An A/B comparison can be made
by switching the filter switch to BYPASS.
10. Repeat as above by trying out the tube
simulator by pressing the Character knob.
11. Proceed to the COMP/LIMIT knob. This
control adjusts the compression and is useful
when playing very dynamic or loud.
12. Turn up the COMP/LIMIT knob to mid and
max position. Notice how the peaks in
volume will straighten out as you play harder
and harder.
13. Now, go on to the BRIGHT and turn it half
way up. Play your bass. The BRIGHT filter
is a high pass filter which works on the
highest frequencies of the bass to give
enhanced ambiance and presence.
This was a brief tutorial of EBS Drome
Classic. As you go on further in this man-
ual, you will learn how to use and utilize all
of the useful features that the EBS Drome
Classic offers you. GOOD LUCK !
BYGGA UPP ETT LJUD...
EBS Drome Classic innehåller en my-
cket sofistikerad ljudbearbetningsdel, som
er-bjuder dig en mängd användbara bas
ljud.
6. Ställ BYPASS omkopplaren i uttryckt läge.
Detta tillåter oss att bearbeta ljudet.
7. Spela på din bas. Notera att det inte är någon
skillnad i ljudet än.
8. Filterrattarna som är markerade med + och
- tecken kan antingen förstärka eller dämpa
det aktuella frekvens- området. Dessutom har
MIDDLE ytterligare en ratt för frekvensval
som ger dig total kontroll över
mellanregistrets klang och karaktär.
9. Ändra filter-inställningarna och mellan-
registrets frekvenskontroll. Lägg märke till
alla skillnader i ljudet. Jämför det "raka"
med det filtrerade ljudet genom att koppla
om filteromkopplaren till BYPASS läget.
10. Prova enligt ovan med att använda
rörsimulatorn genom att trycka in Character-
omkopplaren.
11. Fortsätt över till COMP/LIMIT ratten.
Kompressorn är användbar t.ex. för att
undvika överstyrning vid dynamiskt och
starkt spel.
12. Vrid upp COMP/LIMIT ratten till mitten och
maxläge. Lägg märke till hur volymen i
topparna dämpas ju hårdare du spelar.
13. Gå vidare till BRIGHT och vrid upp ratten
samtidigt som du spelar på basen. BRIGHT
filtret tar fram de högsta frekvenserna från
basen, med ökad närhetskänsla och briljans
som resultat.
Nu har du fått en snabb introduktion i hur
EBS Drome Classic fungerar. Fortsätt att
fördjupa dig i denna manual och upptäck
alla de möjligheter som EBS Drome
Classic erbjuder dig. LYCKA TILL !

INPUT •GAIN •CHARACTER POWERAMP/CABINET

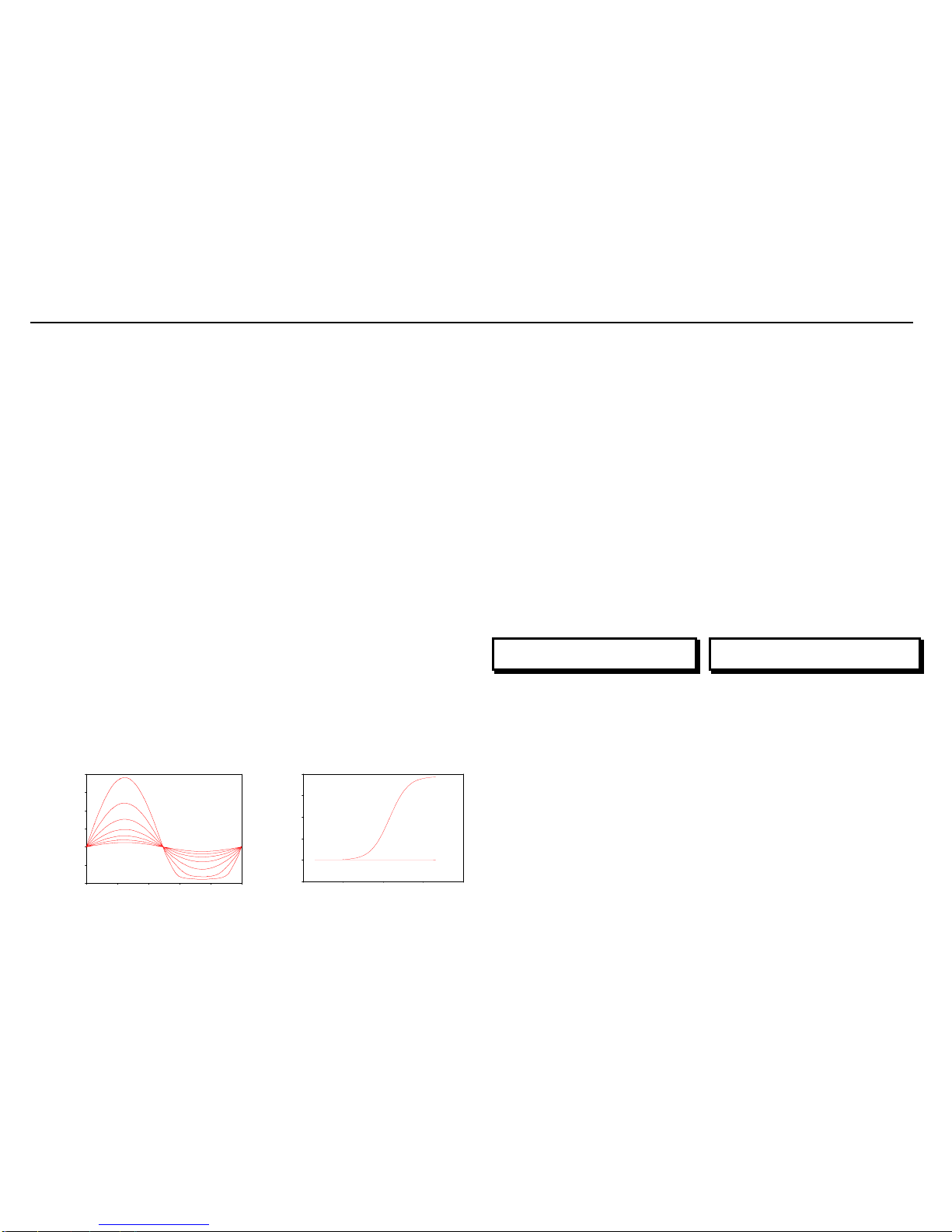

TYPICAL TUBE SIMULATION CURVE CHARACTER SWITCH IN OUTER POSITION
100 1 k 10 k
8.0
4.0
0 dB
Typical “Solid State”
enhancement curve
4
9
INPUT - En extremt lågbrusig och hög-
impediv instrumentingång som passar för
alla typer av instrument, aktiva som passiva.
___________________________________
GAIN - Här justeras instrumentets
signalstyrka till rätt arbetsnivå för vidare
bearbetning i EBS Drome Classic.
För bästa grundnivå, vrid upp GAIN
kontrollen tills PEAK blinkar till vid högsta
utsignal från instrumentet.
Not: Rätt inställd GAIN är en förut-
sättning för att signalbearbetningen i EBS
Drome Classic skall bli fullgod.
___________________________________
CHARACTER – EBS Drome Classic är
försedd med en omkopplare character, som
bestämmer grundljudkaraktären på kombon.
I det yttre läget ges ett typiskt solid-state
sound, och i det inre läget aktiveras rör-
simulatorn.
I det yttre läget förstärks diskanten något,
medan dynamiken hålls uppe till ett maxi-
mum i kombon.
I det inre läget aktiveras rörsimulatorn
som arbetar över kompressorn, efter filter-
delen. Rörsimulatorn genererar harmoniska
övertoner.
INPUT - A low noise, high impedance
instrument input for all types of
instruments, active and passive.
___________________________________
GAIN - Control to adjust the instruments'
signal strength to the right operating level in
the EBS Drome Classic.
For optimum basic signal level, turn up the
GAIN knob until the PEAK led starts
flashing from the strongest signal from the
instrument.
Note: A correctly set GAIN is vital for the
signal processing to work properly in the
EBS Drome Classic.
___________________________________
CHARACTER - The EBS Drome Classic
provides an overall mode switch which
makes it possible to choose either solid state
operation, outer position, or tube simulation
action, inner position.
In the outer position, the high end is
slightly enhanced while maintaining the full
dynamic range of the combo.
In the inner position, the tube simulator is
activated over the compressor section, after
the filter section, which generated extra
harmonic overtones.
POWERAMP/CABINET - The internal
poweramp is of MOSFET design giving
natural sound reproduction and high
power output with exceptional clarity.
The incorporated soft clip system
provides tube-alike distortion
characteristics, protects the power amp
from saturation and increases it’s output
performance and sound quality.
The poweramp makes possible maximum
continuous power output, reducing the
maximum temperature of the unit by the
use of the SCS™ cooling system,
specially developed by EBS Sweden AB.
The specially designed speaker together
with the ceramic high frequency driver
give the combo a powerful and natural
sound throughout the entire frequency
spectrum with unbeatable dynamics and
warmth.
IMPORTANT: Make sure not to cover
the ventilation cutouts on the rear panel.
,
EBS will not take responsibility for
eventual hearing damages caused by
the powerful EBS Drome Classic.
POWERAMP/CABINET - Det inbyggda
slutsteget är av MOSFET-typ som ger ett
naturligt klart ljud med högsta uteffekt.
Det interna steget har en inbyggd soft-clip
funktion som simulerar rördistorsion. Denna
funktion förhindrar slutsteget från att bottna
och ökar därmed ljudtrycket och
ljudkvalitén.
Slutstegets unika kylsystem SCS™,
speciellt utvecklat av EBS Sweden AB,
klarar maximal uteffekt från slutsteget utan
överhettning.
Med det specialdesignade elementet samt
det keramiska diskanthornet får combon ett
kraftfullt och naturligt sound genom hela
frekvensområdet med oslagbar dynamik och
värme.
VIKTIGT: Täck inte för ventilationshålen
på baksidan.
,
EBS tar inget ansvar för eventuella
hörselskador som orsakats av den
kraftfulla EBS Drome Classic.

LINE OUT •EFFECTS LOOP •BALANCED OUTPUT COMP/LIMIT •VOLUME •PHONES
8
-9 -3 3 9
dB IN
12
9
3
-3
-9
dB
OUT
1:1
3:1
Threshold
(Internal)
5
LINE OUT - This is a fullrange output that
will drive multiple poweramps, extending
the power of the system.
Connect with advantage an external
poweramp or an active cabinet, EBS
AC300, AC311 or AC315 to this output to
easily extend the system power.
___________________________________
EFFECTS LOOP – EBS Drome Classic is
provided with a serial effect loop for the use
of external units such as pedals or racks.
When connecting effects to the loop, the
internal line is bypassed and all signal
passes through the external unit and back to
the amplifier.
The loop puts the external effects after
the filter and compressor sections.
___________________________________
BALANCED OUTPUT - Is a high quality
balanced output. Designed electronically
floating, which means the output always
will adapt itself when sending to an
asymmetrical device such as an unbalanced
input, to keep a correct level with high
noise immunity.
The balanced output works as a line box
for connecting to PA mixing consoles or to
studio or broadcast recording units.
Lifting ground is a great aid in many
occasions. When required, set the Gnd Lift
switch at the rear panel to inner position to
disconnect the ground from the output.
The Post Eq switch on the rear selects the
signal source. In the outer position this
switch selects the overall sound included
effects, otherwise, in the inner position an
uncolored sound is taken immediately after
the input and gain sections.
LINE OUT - Denna fullrange utgång kan
driva ytterligare slutsteg för ökad uteffekt i
större system.
Anslut gärna ett yttre slutsteg eller en aktiv
högtalarlåda, EBS AC300, AC311 eller
AC315 till den här utgången för att enkelt
öka uteffekten i systemet.
___________________________________
EFFECTS LOOP – EBS Drome Classic
har även en seriell effektloop för inkoppling
av externa effekter i box eller rackformat.
När loopen kopplas till effekter bryts den
interna kopplingen och allt ljud passerar
igenom effekterna och tillbaks till
förstärkaren.
Effektloopen ligger efter filter och
kompressor.
___________________________________
BALANCED OUTPUT - Är en
linjeutgång av mycket hög kvalitet. Denna
utgång innehåller en elektroniskt flytande
balansering som vid asymmetrisk
mottagning i t.ex. en obalanserad ingång, är
självjusterande för att alltid ge en perfekt
signalöverföring.
Den balanserande utgången fungerar som
en linebox och kan anslutas till t.ex. PA-
mixers eller studioinspelningsutrustning.
Jordlyft är till stor hjälp när jordbrum
uppstår. Tryck in Gnd Lift omkopplaren,
som återfinns på baksidans panel för att
koppla bort jorden.
Post Eq omkopplaren väljer vilken signal
som skall sändas. I det yttre läget tappas
hela ljudbilden av inklusive effekter, medan
i intryckt läget väljer ljudet direkt efter
ingångens GAIN kontroll.
COMP/LIMIT - A low noise com-
pressor/limiter that works fast and
effectively, tightening up the sound and
preventing the bass head from saturating at
peaks when approaching the headroom
limit. A string may be plucked very hard
and fast, without any greater difference in
level or side effects.
The COMP/LIMIT knob sets the
compression ratio, i.e. the signal strength
relation between the input and output. The
higher the ratio the more compression.
The LED intensity dynamically indi-
cates the amount of compression during
play.
COMP/LIMIT - Är en lågbrusig och
mycket snabb kompressor/limiter som
utjämnar volymtoppar likt en stötdämpare.
T.ex. så kan en sträng slås an mycket snabbt
och kraftigt utan att nivån förändras
nämnvärt från det lugna spelandet, utan
störande biljud.
COMP/LIMIT ratten bestämmer
kompressionsgraden, d.v.s. förhållandet
in/ut för kompressorn. Ju högre förhållande
desto mer kompression.
Lysdioden indikerar dynamiskt hur
mycket kompressorn arbetar när du spelar.
VOLUME - Utgångsvolymen VOLUME
kontrollerar all volym genom förstärkaren
fram till slutsteget samt LINE utgången.
Den balanserade utgången (XLR) påverkas
dock ej.
___________________________________
PHONES - Använd den här utgången för
att ansluta vanliga stereohörlurar till EBS
Drome Classic. Denna utgång stänger
automatiskt av slutsteget samt linjeutgången
LINE OUT.
VOLUME - The VOLUME knob controls
all volume in the unit, controlling the
poweramp and LINE output. The balanced
output (XLR) is not effected by the setting
of this knob.
___________________________________
PHONES - Use this output to connect
standard stereo headphones to the EBS
Drome Classic. This output automatically
mutes the internal poweramp/cabinet and
line output LINE OUT.

FILTERS FILTERS
BRIGHT FILTER:
100 1.0k 10k
20
10
dB
-5
Maximum
Mid setting
Minimum
6
BASS FILTER:
100 1k 10k
20
10
0 dB
-10
-20
MIDDLE FILTER :
100 1k 10k
20
10
0 dB
-10
-20
Notch
TREBLE FILTER :
100 1k 10k
20
10
0 dB
-10
-20
7
FILTERS - The filter section contains four
enhanced performance filters:
BRIGHT is an advanced high pass filter
capable of producing bright high treble
timbre, without adding practically any
noise.
BASS is a 'shelving' type 12dB/oct slope
phase compensated bass filter with a wide
gain range.
MIDDLE has an extended frequency
range of 50-3k Hz. This filter facilitates
total control over the mids, with a wide
bandwidth giving a natural and non-peaking
result. In addition, at minimum setting this
filter facilitates a notch function, suitable
for cutting an exact frequency.
TREBLE is a 'bell' type filter peaking at 5
kHz controlling the higher mids and treble
registers, giving presence and ambiance to
the sound.
The filter section is also equipped with a
BYPASS switch for quick reference back to
the original flat sound.
FILTER - Filterdelen erbjuder dig fyra
högeffektiva filter:
BRIGHT är ett mycket avancerat
effektfilter som tar fram övertoner och
strängklang utan att lägga till störande brus.
BASS är ett faskompenserat 12dB/-oktav
rent lågpassfilter med mycket stor
förstärkning.
MIDDLE har en bred frekvensinställning
från 50-3k Hz. Detta filter ger en optimal
kontroll över mellanregistret med ett
naturligt ljud utan ”fula” klipptendeser. I
minimiläget ger det här filtret en notch
funktion vilket gör det möjligt att effektivt
kapa oönskade frekvenser.
TREBLE är ett bandpass-filter omkring 5
kHz. som kontrollerar högre mellan- och
diskantregister med ett klart och naturligt
sound som resultat.
Filterdelen är utrustad med en BYPASS
omkopplare för enkel referens till det
ursprungliga ofärgade ljudet.
