Echo SRM-260U User manual

Recortadoradehierba/Desbrozadora
Manual del operador
MODELOS SRM - 260U
Número de serie 05001001 - 05999999
ADVERTENCIA PELIGRO
Leadetenidamentelasinstruccionesylasreglasparaunaoperaciónsegura. ECHO
suministraunmanualdeloperadoryunmanualdeseguridad. Sedebenleeryentender
ambosparallevaracabounaoperaciónsegurayapropiada.
X7532093000 X753001260
11/03

2
INTRODUCCIÓN
Bienvenido a la familia ECHO. Este producto ECHO ha sido diseñado y fabricado para proporcionar una larga duración y
seguridaden el trabajo. Leay entienda estemanual y elMANUAL DE SEGURIDADincluido en elmismo paquete. Verá
que es fácil de usar y está lleno de recomendaciones de operación útiles y mensajes de SEGURIDAD.
TABLA DE MATERIAS
Introducción ..............................................................2
- Manual del operador...........................................2
- Manual de seguridad ..........................................2
Símboloseinformaciónimportantedelmanualde
seguridad ...................................................................3
Seguridad ...................................................................3
- Calcomanías........................................................3
- Símbolosinternacionales ....................................4
Instruccións de seguridad .........................................5
- Condición personal y equipos de seguridad ......5
- Operaciónprolongada/Condiciones extremas ....5
- Equipos...............................................................6
- Operación segura................................................7
Control de emisiones .................................................7
Descripción ................................................................8
- Contenido ...........................................................8
Especificaciones ...................................................... 11
Montaje.................................................................... 12
- Instalación del protector de plástico.................12
- Instalación del cabezal del hilo de nilón ........... 12
- Operación de la hoja ......................................... 13
- Instalación de la empuñadura en u ................... 14
- Varillaje del acelerador y cables de encendido.. 15
- Equilibre y ajuste la unidad............................... 15
- Selección de hojas ............................................ 15
Operaciónpreliminar ................................................ 17
- Combustible...................................................... 17
Operación................................................................. 18
- Arranque del motor en frío................................ 18
- Arranque del motor caliente ............................. 19
- Paradadelmotor ............................................... 20
Mantenimiento......................................................... 20
- Niveles de destreza ........................................... 20
- Intervalos de mantenimiento............................. 21
- Filtrodeaire ...................................................... 22
- Filtrodecombustible ........................................ 22
- Bujía.................................................................. 23
- Limpiezadelsistemadeenfriamiento ................ 23
- Sistema de escape............................................. 24
- Ajuste del carburador ....................................... 25
- Lubricación ....................................................... 26
- Reemplazodelhilodenilón .............................. 27
- Afilador de las hojas de metal........................... 28
Localizaciónyreparacióndefallas .......................... 29
Almacenamiento ...................................................... 30
Informacióndeservicio............................................ 31
- Piezas ................................................................ 32
- Servicio ............................................................. 32
- Asistencia de productos del consumidor de ECHO 32
- Tarjeta de garantía ............................................ 32
- Manuales adicionales o de repuesto ................ 32
Creemos que las especificaciones, descripciones y
material ilustrativo de esta publicación son exactos en el
momento de la publicación, pero están sujetos a cambios
sin previo aviso. Las ilustraciones pueden incluir
equipos y accesorios optativos, y es posible que no
incluyan todos los equipos estándar.
Copyright©2003porEcho, Incorporated
Todos los derechos reservados
EL MANUAL DEL OPERADOR
Lea antes de la operación y guárdelo en un lugar seguro como futura
referencia.Contiene especificaciones e información parala operación,
arranque,parada,mantenimiento,almacenamientoymontajes
específicos para este producto.
EL MANUAL DE SEGURIDAD
Lea antes de la operación y guárdelo en un lugar seguro como futura
referencia. Explica los posibles peligros al usar recortadoras de hierba y
desbrozadoras y qué medidas deben tomarse para utilizarlas de manera
más segura.

RECORTADORA DE HIERBA/DESBROZADORA
MANUAL DEL OPERADOR 3
Este símbolo acompañado de las palabras ADVERTENCIA y
PELIGROllamalaatenciónacercadeunaacciónocondición
que puede producir lesiones personales graves al operador y a
los espectadores.
Elcírculo conel símbolo de la barrainclinada atravesada
significa que lo que se muestra en el círculo está prohibido.
SÍMBOLOS EINFORMACIÓN IMPORTANTE DEL MANUAL DE SEGURIDAD
IMPORTANTEElmensajeincluido
proporciona la información necesaria para la
protección de la unidad.
NOTA Este mensaje proporciona recomenda-
ciones para el uso, cuidado y mantenimiento
dela unidad.
En todo este manual y en el producto mismo, podrá encontrar alertas de
seguridad y mensajes de información útiles precedidos de símbolos o
palabras clave. A continuación se explican esos símbolos y palabras
clave y lo que significan para usted.
SEGURIDAD
CALCOMANÍAS
89017740630
Traducciónen inglés
Calcomanía de protector de metal
ADVERTENCIA PELIGRO
Esta unidad puede ser peligrosa y producir lesiones personales
graves si no se usa en forma adecuada. Para reducir el riesgo de
lesionarse, los operadores, los ayudantes y los espectadores
deben leer y comprender el manual del operador y los manuales
de seguridad que se entregan escritos en español.
WARNING DANGER
This unit can be dangerous and cause serious
injuryif improperlyused. Toreduce injury risk to
operator, helpers and bystanders, read and
understand the Operator's and Safety Manuals,
whichareprovidedinSpanish.
Localice estas calcomanías de seguridad en su unidad. La ilustración
completade la unidad, encontrada enla sección de «DESCRIPCIÓN», le
permitirá localizarlas. Asegúrese de que las calcomanías sean legibles y
de que entienda y siga las instrucciones de las mismas. Si no se puede
leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO.
VealasinstruccionesdePEDIDODEPIEZASparaobtenerinformación
específica.
Calcomanía del eje
Calcomanía en español
Calcomanía de caliente (cerca del
silenciador)
N/P 89016006361

4
Calcomanía del eje
ADVERTENCIA PELIGRO
• Esta unidad puede ser peligrosa y causar lesiones graves si no se usa
debidamente. Para reducir el riesgo de lesiones al operador, ayudantes y
espectadores, lea y entienda los manuales del operador y de seguridad.
• Se puede producir ceguera debido a la proyección o rebote de objetos incluso
con el protector colocado. Los operadores, ayudantes y espectadores deben
llevar protectores de ojos aprobados por ANSI Z87.1.
• Lleve siempre un protector de oídos cuando opere la unidad.
• Evite el contacto por accidente con la unidad y cualquier accesorio de corte.
Mantenga una ZONA DE PELIGRO de 15 m (50 pies) de radio alrededor del
operador. SÓLO el operador, vestido con ropa protectora debe estar en la
ZONA DE PELIGRO.
• Tenga cuidado del CONTRAGOLPE (empuje de la hoja) al usar hojas. Es
necesario tomar precauciones especiales para la operación de la hoja, vea los
manuales del operador y seguridad. Instale SÓLO hojas aprobadas ECHO en
los modelos (SRM) de desbrozadoras equipados con protector de hoja
apropiada, empuñaduras en U, arnés, collar de hoja, tuerca y pasador de aleta.
• La hoja/accesorio de corte no se para inmediatamente después de soltar el
acelerador. No acerque las manos y pies a la hoja/accesorio de corte a menos
que se pare el motor y no se mueva el accesorio de corte.
• INSPECCIONE LAS HOJAS ANTES DE USARLAS.
• NO USE HOJAS DAÑADAS, AGRIETADAS, DOBLADAS, SIN
AFILAR O MAL AFILADAS.
• No quite protectores, modifique la unidad o instale accesorios o piezas que
no hayan sido aprobadas por ECHO. Puede obtener información sobre
accesorios aprobados y manuales del operador y seguridad de repuesto de su
distribuidor ECHO o escribiendo: ECHO, INCORPORATED, 400
OAKWOOD RD., LAKE ZURICH, IL 60047.
N/P 89016844830
SÍMBOLOS INTERNACIONALES
Descripción/Aplicación
de los símbolos Forma del símbolo Descripción/Aplicación de los símbolos
Forma del símbolo
SUPERFICIE
CALIENTE
Ajuste del carburador
-Velocidad en vacío
Ajuste del carburador
- Mezcla de alta
velocidad
Descripción/Aplicación
de los símbolos Forma del símbolo Descripción/Aplicación
de los símbolos
Forma del símbolo
Lea y entienda el
manual del operador
Protéjase los ojos,
oídos y cabeza.
Parada de
emergencia Mezcla de
combustible y aceite.
Ajuste del carburador
- Mezcla de baja
velocidad.
Seguridad/Alerta
No permita a nadie que se acerque
más de 15 pies (50 pies) de la
máquina.
NO fume cerca del
combustible.
NO permita que haya
llamas o chispas
cerca del
combustible.
Ampolla del
carburador
Corte de dedos
Use proteccion para
pies y manos. Encendido
activado/
desactivado
ENCENDIDO
ACTIVADO DESACTIVADO
O
Control del
estrangulador
"marcha"
posición
(Estrangulador
Abierto)
Control del
estrangulador
"arranque en frio"
posición
(Estrangulador
Cierre)
No usar hojas,
solo linea de
corteo.
I

RECORTADORA DE HIERBA/DESBROZADORA
MANUAL DEL OPERADOR 5
INSTRUCCIÓNS DE SEGURIDAD
CONDICIÓN PERSONAL YEQUIPOS DE SEGURIDAD
ADVERTENCIA PELIGRO
Los usuarios de la recortadora/desbrozadora corren el riesgo de lesionarse si se usan indebidamente no se siguen las
precauciones de seguridad. Se debe llevar ropa y equipos de seguridad apropiados al operar una recortadora.
OPERACIÓNPROLONGADA/CONDICIONES EXTREMAS
Vibraciones y frío
Se cree que se puede producir una condición llamada fenómeno de
Raynaud, que afecta a los dedos de ciertos individuos, debido a la
exposición a las vibraciones y al frío. La exposición a las vibraciones y
al frío puede causar sensaciones de hormigueo y escozor seguidas por
una pérdida de color y entumecimiento de los dedos. Se recomienda
encarecidamente respetar las precauciones siguientes, ya que se
desconoce la exposición mínima que puede provocar esta indisposición.
• Mantenga el cuerpo caliente, especialmente la cabeza, cuello, pies,
tobillos, manos y muñecas.
• Mantenga una buena circulación de la sangre realizando ejercicios
vigorosos con los brazos durante descansos frecuentes en el trabajo
y también no fumando.
• Limite las horas de operación. Trate de ocupar los días con trabajos
que no requieran la operación de la recortadora u otros equipos de
mano.
• Si sufre molestias, tiene zonas enrojecidas e hinchazón de los dedos
seguido por una pérdida de color y falta de sensación, consulte con
un médico antes volver a exponerse al frío y a las vibraciones.
Condición física
Es posible que su capacidad de juicio y destreza físicas no
sean buenas:
• si está cansado o enfermo,
• si está tomando medicinas,
• si ha tomado alcohol o está drogado.
Opere la unidad solamente si está en buenas condiciones
físicas y mentales.
Protección de los ojos
Lleve protectores de ojos que cumplan con los requisitos
ANSIZ87.1 o CE siempre quese opere la recortadora.
Protección de las manos
Lleve guantes de trabajo antideslizantes de servicio pesado
para poder asir mejor las empuñaduras de la recortadora/
desbrozadora. Los guantes también reducen la transmisión
de vibraciones de la máquina a las manos.
Protección de los oídos
ECHO recomienda llevar puestos protectores de oídos
siempre que se use la unidad.
Ropa apropiada
Lleve puesta ropa ajustada y duradera;
• Los pantalones deben ser largos y las camisas deber
ser de manga larga.
• NOLLEVEPANTALONESCORTOS,
• NOLLEVECORBATAS,BUFANDAS,ARTÍCULOS
DEJOYERÍA.
Lleve zapatos de trabajo fuertes con suelas
antideslizantes;
• NOLLEVEZAPATOSABIERTOSPORDELANTE,
• NOOPERELAUNIDADDESCALZO.

6
EQUIPOS
ADVERTENCIA PELIGRO
Use sólo accesorios ECHO aprobados. Se pueden producir lesiones graves debido al uso de combinaciones de
accesorios no aprobados. ECHO, INC. no asume ninguna responsabilidad por la rotura de dispositivos de corte o
accesorios que no hayan sido probados y aprobados por ECHO. Lea y respete todas las instrucciones de seguridad
indicadas en este manual y en el manual de seguridad.
Lesiones debidas a esfuerzos repetitivos
Se cree que el uso excesivo de los músculos y tendones de los dedos,
manos, brazos y hombros puede causar dolores, hinchazón,
entumecimiento, debilidad y dolores agudos en esas áreas. Ciertas
actividades repetitivas con las manos pueden ponerle en alto riesgo de
desarrollar una lesión debida a esfuerzos repetitivos. Un caso extremo
de lo anterior es el síndrome del túnel carpiano, que puede ocurrir
cuando se inflama la muñeca y aprieta un nervio vital que atraviesa la
zona. Algunas personas creen que la exposición prolongada a las
vibraciones puede contribuir al síndrome del túnel carpiano. Este
síndrome puede causar dolores agudos durante meses e incluso años.
Para reducir el riesgo de lesiones debidas a esfuerzos repetitivos/
síndrome del túnel carpiano, haga lo siguiente:
• Trate de no usar la muñeca en posición doblada, extendida o torcida.
En vez de eso, trate de mantener una posición recta de la muñeca.
También, al agarrar, use toda la mano, no sólo el pulgar y el índice.
• Tómese descansos periódicos para reducir al mínimo la repetición y
descansar las manos.
• Reduzcalavelocidad y fuerza con que realiza el movimiento
repetitivo.
• Haga ejercicios para fortalecer los músculos de las manos y los
brazos.
• Deje de usar inmediatamente todos los equipos impulsados y acuda a
un doctor si siente hormigueo, entumecimiento o dolores en los
dedos, manos, muñecas o brazos. Cuanto antes se diagnostiquen
estas indisposiciones, mayor será la probabilidad de prevenir daños
permanentes en los nervios y músculos.
• Compruebe la unidad para ver si hay tuercas, pernos y tornillos flojos
o que falten. Apriete o reemplace según sea necesario.
• Inspeccione los tubos de combustible, tanque y área alrededor del
carburador para ver si hay fugas de combustible. NO opere la unidad
si se encuentran fugas.
• Inspeccione el protector para ver si está dañado y asegúrese de que
la cuchilla esté colocada. Reemplace si está dañado o falta.
• Compruebe que el accesorio de corte esté bien sujeto y en
condiciones de operación seguras.
• Compruebe que la empuñadura delantera (asa) y el arnés optativo
para el hombro/cintura estén ajustados para una operación segura y
cómoda. Vea Montaje para efectuar el ajuste apropiado.
• Asegúrese de que no haya partículas inflamables en el área de
escape. Evite el contacto durante la operación e inmediatamente
después de la misma.

RECORTADORA DE HIERBA/DESBROZADORA
MANUAL DEL OPERADOR 7
OPERACIÓN SEGURA
ADVERTENCIA PELIGRO
No opere este producto en interiores o áreas indebidamente
ventiladas. El escape del motor contiene emisiones venenosas y
puede causar lesiones graves o mortales.
Proporcioneinstruccionesdeseguridadyoperaciónatodoslos
operadores
• Proporcione a todos los usuarios de este equipo un ejemplar del
manual del operador y manual de seguridad.
Agarrebienlaunidad
• Sujete las empuñaduras delantera y trasera con ambas manos con los
pulgares y los dedos rodeando las empuñaduras
Mantengaunabuenapostura
• Mantenga un buen pie y el equilibrio en todo momento. No se que de
pie sobre superficies resbaladizas, desiguales o inestables. No trabaje
en posiciones raras o escaleras. No trate de alcanzar lugares alejados.
Hayunaetiquetadecontroldeemisionesubicadaenelmotor. (ÉsteesunEJEMPLOSOLAMENTE,lainformacióndela
etiqueta varía por FAMILIA de motores).
DURABILIDADDELASEMISIONESDELPRODUCTO
El período de durabilidad de emisiones de 300 horas es el tiempo seleccionado por el fabricante certificando que las
emisiones de salida del motor cumplen con las regulaciones de emisiones aplicables, siempre que se sigan los
procedimientos de mantenimiento aprobados según se indican en la sección de mantenimiento de este manual.
CONTROL DE EMISIONES
EPA Phase 2
El sistema de control de emisiones para estos motores son EM (modificación del motor).
INFORMACIÓNIMPORTANTESOBREEL MOTOR
FAMILIADEMOTORES: 3EHXS.0254EA CILINDRADA: 25,4 CC
PERIODO DE LA CONFORMIDAD PARA LA EMISIONES : 300 HORAS.
ESTE MOTOR RESUELVE LOS E.E.U.U. REGULACIONES DE LA
EMISIÓN DE EPA PH2 PARA EL MOTOR PEQUEÑO DEL NONROAD.
CONSULTE EN EL MANUAL DEL PROPIETARIO LAS
ESPECIFICACIONES Y AJUSTES DE MANTENIMIENTO.

8
DESCRIPCIÓN
El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Debido a restricciones de empacado,
tal vez sea necesario instalar el protector y efectuar otros montajes.
Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO
en caso de que haya piezas dañadas o que falten. Use la lista de contenido para comprobar las piezas que faltan.
CONTENIDO
__ 1- Cabezal de impulsión / Conjunto de eje de impulsión
__ - Bolsa de plástico (co-pack)
__ - 1, Manual del operador
__ - 1, Manual de seguridad
__ - 1, Tarjeta de registro de garantía
__ -1,Declaracióndegarantíalimitada
__ - 1, Protector de plástico
__ -1, Bolsa de herramientas
__ --1, Llavede17x19
__ --1,Herramientadetraba
__ - 1, Cabezal de la recortadora de hilo de nilón
__ - 1, Gafas de seguridad
__ - 1, Muestra de aceite de 2 tiempos
__ - 1, Bolsa de plástico
__ --1,Placaprotectora
__ --3,Tornillos5x16mm(montajeenelprotector)
__ --1,Llavehexagonalen‘L’
__ --1,pernode8mmx55mm
__ --1,Arandelaplana
__ --2, conjunto de cables
__ - 1, Bolsa de plástico
__ --3, Tornillosde5x15mm(montajeenelprotector)
__ --2, Tornillos5x8 mm(soporteal protector)
__ --4,Tuercade5mm
__ --4,Arandelasdetraba5mm
__ --1,Protectordemetal
__ --1,Soporte
__ - 1, Arnés del hombro con refuerzo para la cadera

RECORTADORA DE HIERBA/DESBROZADORA
MANUAL DEL OPERADOR 9
9
11
17
19
20
21
10
Safety
Video
22
1
2
3
4
5
6
8
7
18
12
16
14 15
13
23

10
1. CABEZALDEIMPULSIÓN-Incluyeelmotor,embrague,sistemadecombustible,sistemadeencendidoymotorde
arranque de rebobinado.
2. SEGURODELGATILLODELACELERADOR-Estapalancadebeserdetenidaduranteelaceleración.Laoperación
del acelerador del gatillo es prevenido a menos que la palanca del seguridad del acelerador del gatillo haya endajado.
3. INTERRUPTORDEPARADA-«INTERRUPTORDESLIZANTE»montadoporencimadelacajadelgatillodel
acelerador. MuevaelinterruptorhaciaADELANTEparahacerFUNCIONARla unidad y hacia ATRÁS para PARAR
la unidad.
4. GATILLODEACELERADOR–Controlavelocidaddelmotor. Estácargadoporresorteparavolveralamarchaen
vacío cuando se suelta. Durante la aceleración, pulse gradualmente el gatillo hasta lograr la mejor técnica de opera-
ción.
5. CONJUNTODEEJEDEIMPULSIÓN-Incluyeelconjuntodepalancatrasera(derecha),conjuntodecajade
engranajes, conjunto de empuñadura delantero (anillo, izquierdo), eje de impulsión de acero y calcomanía de seguri-
dad.
6. HOJA- Hoja circularparaaplicaciones dehierba, malezao broza. Parala operaciónde lahoja serequiere arnés,protector
de metal y empuñaduras en U.

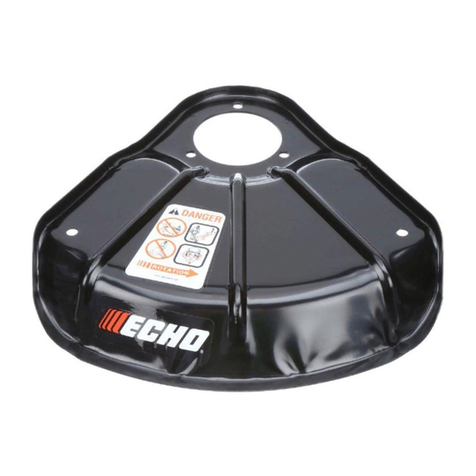

7. PROTECTORDEHOJADEMETAL-Esnecesariocuandolaunidad esté equipada conhojas. Nooperelaunidad
sin protector.
8. EMPUÑADURAENU-Esnecesariaparalaoperaciónconhojademetal.
9. ALMOHADILLAPARALASCADERAS- Se usa paraproteger las caderas/piernas y ropacuandola unidad esté
equipada con una empuñadura en U.
10. ARNÉSPARAELHOMBRO- Correa ajustable quepermitesuspender la unidad del operador. Elusode la correa
reduce la fatiga del operador.
11. CABEZACORTADORADENILÓN-Contieneunhilodecortedenilónreemplazablequehaceavanzarelcabezal
cortador cuando se golpea el mismo contra el terreno mientras se gira a la velocidad de operación normal.
12. CUCHILLA - Recorta automáticamente el hilo a la longitud correcta: 5 segundos después de que el cabezal golpee el
terreno. Si se opera la recortadora sin una cuchilla, el hilo se hará demasiado largo, el motor se recalentará y se
producirán daños en el motor.
13. CONJUNTODEPROTECTORDEPLÁSTICOCONTRALASPARTÍCULAS -Incluidoenlabolsadeplástico
(co-pack). DEBE instalarse en la unidad antes de usar, vea las Instrucciones de montaje. El conjunto de protector
incluye la cuchilla. Está montado en el conjunto de caja de engranajes, justo por encima del accesorio de corte.
Ayuda a proteger al operador desviando las partículas producidas durante la operación de recorte. Este protector
debe reemplazarse por el protector de acero para usar la hoja.
14. BUJÍA-Suministralachispaparainflamarlamezcladecombustible.
15. APOYABRAZOS -Permite apoyar el brazo durantela operación y lo protege contra el motor caliente.
16. APAGACHISPAS-SILENCIADORCATALÍTICO/SILENCIADOR-Elsilenciadorosilenciadorcatalíticocontrola
el ruido del escape y las emisiones. La rejilla del apagachispas impide que salgan del silenciador partículas incandes-
centes de carbón. Asegúrese de que no haya partículas inflamables en el área de escape.
17. TANQUEDECOMBUSTIBLE-Contienecombustibleyfiltrodecombustible.
18. TIRADORDELMOTORDEARRANQUEDEREBOBINADO-Tirelentamentedeltiradorhastaengranarelmotor
de arranque, y a continuación hágalo de manera rápida y firme. Cuando arranque el motor, haga volver el tirador
lentamente. NO deje que el tirador vuelva con fuerza, ya que se podrá dañar la unidad.
19. TAPADELTANQUEDECOMBUSTIBLE-Tapaysellalaaberturadeltanquedecombustible.
20. CEBADOR -Las pulsaciones del cebador antes de arrancar el motor extraen combustible fresco del tanque cebando
el carburador para el arranque. Pulse el cebador hasta que se vea combustible en el tubo transparente de retorno de
combustible. Pulse el cebador 4 ó 5 veces aditional.
21. FILTRODEAIRE-Contieneunelementodefiltroreemplazable.
22. ESTRANGULADOR -El control del estrangulador está ubicado en la parte trasera de lacaja del filtro de aire. Mueva
la palanca del estrangulador a «arranque en frío» ( ) para cerrar el estrangulador y arrancar en frío. Mueva la
palanca del estrangulador a la posición de «Marcha» ( ) para abrir el estrangulador.
23. VIDEODESEGURIDAD-(Noseincluyeconlaunidad)N/P99922202540existeunaversióneninglésyN/P
99922203508 versión en español se puede obtener por un costo de $5.00 pidiéndolo a ECHO, INC. o cualquier
distribuidor ECHO autorizado. El video repasa las precauciones de seguridad y las técnicas de operación adecuadas
y es un suplemento del manual de seguridad. Lea y entienda el manual de seguridad para obtener información
completa sobre la operación segura.

RECORTADORA DE HIERBA/DESBROZADORA
MANUAL DEL OPERADOR 11
ESPECIFICACIONES
MODELO ---------------------------------------------------SRM-260U
Longitud ----------------------------------------------------1795mm(70,7pulg)
Ancho -------------------------------------------------------711mm(28,0pulg)
Altura-------------------------------------------------------- 478,5mm(18,84pulg)
Peso (en seco) con cabezal cortador --------------------6,5kg(14,3lb)
Tipo de motor ---------------------------------------------- Motor de gasolina de un cilindro, dos tiempos, enfriado por aire
Calibre -------------------------------------------------------32,2mm(1,27pulg)
Carrera -------------------------------------------------------28,0mm(1,10pulg)
Cilindrada ---------------------------------------------------22,8cc(1,39pulg3)
Escape------------------------------------------------------- Apagachispas / Silenciador
Carburador --------------------------------------------------Diafragma Walbro modelo WYJ con bomba de purga
Sistema de encendido -------------------------------------Magneto de volante, tipo de encendido control de transistor
Bujía ---------------------------------------------------------NGKBPM-8Y(Separaciónentrepuntas0,65mm(0,026pulg)
Combustible ------------------------------------------------Mezcla (gasolina y aceite de dos tiempos)
Relaciónde combustible/aceite --------------------------Aceite de motor de dos tiempos enfriado por aire 50:1 de alto
rendimientodeECHO
Gasolina -----------------------------------------------------Octanaje 89 sin plomo. NO use combustible que contenga alcohol
metílico,másdel10%dealcoholetílicoo15%deMTBE.
Aceite -------------------------------------------------------de motor de dos tiempos enfriado por aire 50:1 de alto rendimiento
deECHO
Capacidad del tanque de combustible-------------------0,58litros(19,6onzasfluidasdeEE.UU.)
Sistema de motor de arranque ----------------------------Motor de arranque de rebobinado automático
Embrague ---------------------------------------------------Tipo centrífugo
Sistema aislado de las vibraciones-----------------------Amortiguador de caucho en el apoyo de motor (servicio pesado).
Asidero de goma en la empuñadura delantera.
Barra de operación -----------------------------------------Tubodealuminiode25,0mm
Ejedeimpulsión --------------------------------------------6,35mm(1/4pulg)ejeflexible
Relación de la caja de engranajes ------------------------Reducción1:1.4
Sentido de giro ---------------------------------------------Hacia la izquierda; vista desde arriba
Cabezalcortador ------------------------------------------- Cabezal de hilo de nilón (2 hilos) con capacidad para hilo
Crossfire™0,095pulgde6m(20pies)delargo
Empuñadura ------------------------------------------------empuñadura en U
Arnés para el hombro -------------------------------------Estándar
Velocidadenvacío-----------------------------------------2400-3200rpm
Velocidadcon el aceleradorcompletamenteabierto
con cabeza de hilo de nilón ------------------------------- 8500-9500rpm
Velocidadcon el aceleradorcompletamenteabierto
con hoja -----------------------------------------------------9000-11.500rpm

12
MONTAJE
INSTALACIÓN DEL PROTECTOR DE PLÁSTICO
(Para operación del hilo de nilón)
Herramientas necesarias: Destornillado,Herramientadetraba
Piezas necesarias: Protector de plástico, placa protectora, tres
(3)tornillosde5x16mm.
ADVERTENCIA PELIGRO
El protector de plástico debe usarse con el cabezal de hilo de nilón
solamente. Instale el protector de metal al usar hojas de plástico o
metal.
1. Alinee el orificio de traba en la placa superior (D) con la muesca de
la cubierta del engranaje (G), e inserte la herramienta de traba para
prevenir el eje motriz de dar vuelta. La flecha en la cubierta del
engranaje senala el borde de la muesca.
2. Quite el pasador hendido (A), tuerca de la hoja (B), placa inferior
(C) y superior (D) del eje de la toma de fuerza. Quite la tuerca de 10
mm girándola a la derecha. Retenga la placa inferior, tuerca y
pasador hendido de 10 mm para uso futuro.
3. Alinee el protector de plastico (F) con el eje motriz, e instale en la
orilladeabajo en el montaje deengranaje (G).
4. Ponga la placa protectora (E) en el protector, alinee los agujeros e
instaletres (3) tornillos.
5. Instale el placa superior (D).
ED
F
CBA
D
G
H
D
G
F
I
INSTALACIÓN DEL CABEZAL DE HILO DE NILÓN
Herramientas necesarias: Herramientadetrabadelcabezal,
combinación de destornillador y boca de
cubode17x19mm
Piezas necesarias: Cabezaldehilodenilón.
1. Asegurese que el protector de plastico este correctamente alineado,
y que la placa superior (D) este en el eje estriado.
2. Inserte la herramienta de traba (H) por el agujero de la placa
superior y muesca de la caja de engranajes para impedir que gire el
eje estriado de la toma de fuerza.
3. Enrolle elcabezal del hiloen el ejede la tomade fuerza girándolo
hacia la izquierda hasta que el cabezal esté apretado contra la placa
superior.
4. Quite la herramientadetraba.

RECORTADORA DE HIERBA/DESBROZADORA
MANUAL DEL OPERADOR 13
OPERACIÓN DE LA HOJA
Instale el protector de metal
Herramientas necesarias: Llavedebocade8 x10mm,destornillador,
combinación de destornillador y llave de
cubo.
Piezas necesarias: Protector de metal, soporte, 3 tornillos de 5 x 15
mmconsuperficie plana imperdible y arandela de
traba (protector de metal a caja de engranajes),
2tornillos de 5 x 8, 4 tuercasde 5 mm , 4
arandelas de traba de 5 mm (soporte a protector y
soporte a caja de engranajes).
1. Si esta instalado, quite el cabezal de la line a de nilon, el blindaje
superior la placa superior y el protector de plastico, y ponga a un
lado la placa superior para el uso con la instalacion de la cuchilla.
Conserve el protector de plastico, la placa del protector, y articulos
de ferreteria del protector para la conversion si operara de nuevo
con la linea de nilon.
2. Inserte la herramienta de traba (H) por el agujero de la placa
superior y muesca de la caja de engranajes para impedir que gire el
eje estriado de la toma de fuerza.
3. Si instala un protector por primer vez: Quite el pasador partido (A),
tuerca de la cuchilla (B), placa baja (C), y placa superior (D) del eje
de PTO. De vuelta a la tuerca de la cuchilla en sentido de las
agujas del reloj para quitar. Quite la herramienta de traba.
4. Sujete sin apretar el soporte (J) al protector (K) y sujete este
conjunto a la parte inferior de la caja de engranajes (G) con los
tornillos y tuercas suministrados. Apriete todos los herrajes de
sujeción.
NOTA
Modelo SRM-260U incluye el Agarrador-U, y las partes necesarias para la
conversion de cuchilla. Cuchillas no son proveidas con trimmers/
brushcutters y deben ser seleccionadas de acuerdo al tipo de corte. Vea la
pagina 15, “Selección de Hojas”.
ADVERTENCIA PELIGRO
Debe instalar un el Agarrador-U y un juego de conversión de hojas antes de operar esta unidad usando hoja, ya que de lo
contrario se pueden producir lesiones graves.
K
J
G
CBA
D
G

14
Instale la hoja
Herramientas necesarias: Herramienta de traba, combinación de
destornillador y llave de cubo.
Piezas necesarias: Placasuperior con piloto de 20 mm, placa
inferior, tuerca de 10 mm con rosca a
izquierdas, pasador de aleta (pasador de
horquilla)de2x25mm,Hoja.
1. Instale la placa superior (D) en el eje de PTO ranurado, cara
experimentalabajo.Lainstalacióndelacuchillarequierelaplaca
superior(D)con el piloto de 20 mm.
2. Instale la cuchilla (L) en el piloto superior de la placa. Las cuchillas
deben ser instaladas de modo que la flecha de la rotacion en la
cuchilla que corresponda con la rotation de la unidad (dientes hacia
la direccion de la rotation). Asegure la cuchilla con una placa mas
baja(C), y tuerca de 10mm (B). De vueltaa la tuerca izquierdaenel
eje de PTO para apretar.
3. Alinee el agujero en la placa superior con la muesca en la cubierta
del engranaje, e inserte la herramienta que bloquea y el separador
de millares que (H) para prevenir ranuro en el eje di dar vuelta.
Flecha en la cubierta del engranaje senalan la muesca.
4. Inserta un pasador (A) en agujero en eje de PTO y doble ambos
lados del pasador alrededor del eje a la izquierda para conservar la
tuercade10mm.
IMPORTANTE
Nunca reuse el pasador. Instale un pasador nuevo cada vez que
instaleoreemplazcalacuchilla.
5. La hoja de coret triple (M) es instalada con la cubeta de desliza-
miento(N).
6 Quitelaherramienta de traba.
INSTALACIÓN DE LA EMPUÑADURA EN U
Herramientas necesarias: Llavedeboca de19mm, llavehexagonal
de4mm,alicates
Piezas necesarias: Empuñadura en U, Abrazadera con
tornillos, Perno para tuerca hexagonal de 8
mmx55mm,arandelaplanade8mm
1. Instale la empuñadura en U superior y el soporte en el soporte
inferior y sujete con un (1) perno (A) de 8 mm x 55 mm y una
arandela circular grande. No apriete el perno con seguridad antes
de terminar los ajustes finales.
2. Afloje los (2) tornillos en la parte superior de la abrazadera del
mango en-U (B), y coloque el mango en-U según lo demostrado.
3. Apriete ligeramente el perno de 8 milímetros (A), ylos tornillos de la
abrazadera (B) para asegurar el mango en-U hasta terminar los
ajustes finales.
4. Conecte los alambres del cable y de la ignición sobre el eje según lo
mostrado.
5. Instale el varillajedel acelerador en la abrazadera del soporte (C) y
apriete comodamente con unos alicates. Doble el soporte hacia
arribacontra el eje de impulsión.
D
L
C
B
A
HM
N
D
20
H
L
BA
C
C
A
B

RECORTADORA DE HIERBA/DESBROZADORA
MANUAL DEL OPERADOR 15
CA
B
D
E
VARILLAJE DEL ACELERADOR YCABLES DE ENCENDIDO
1. Cierre el estrangulador y quite la tapa del filtro de aire.
2. Ponga el cable interior en la ranura de la unión giratoria del
carburador(A).
3. Afloje latuercas (B) y coloque el extremo roscado del varillaje del
acelerador en la ranura del soporte. Apriete la tuercas (B) con los
dedos.
4. Compruebe el acelerador para ver si se mueve libremente y que los
extremos de acelerador completamente abierto / velocidad baja en
vacío estén bien ajustados. Si no se puede lograr el ajuste por
medio de las tuercas (B) de ajuste, consulte con su distribuidor
ECHO para obtener el procedimiento de ajuste correcto. Apriete la
tuercas(B).
5. Conecte los cables de tope de encendido (C) y (D).
6. Forme un haz y sujete los cables de encendido contra la caja del
motor usando una presilla (E).
7. Instale el filtro de aire y la tapa.
EQUILIBRE YAJUSTE LA UNIDAD
1. Afloje el gancho del arnés (F).
2. Póngase el arnés y sujete la unidad al arnés.
3. Deslice el gancho del arnés (F) hacia arriba o hacia abajo hasta
que la unidad se equilibre con el accesorio de corte a
aproximadamente5-7,5cmdelterreno.
4. Apriete el tornillo del gancho del arnés.
5. Afloje los tornillos (G) superiores de la abrazadera de empuñadura
en 'u' y empuñadura en 'u' para cómoda operación.
6. Apriete con seguridad los tornillos, y el perno de 8 milímetros en la
abrazaderadel mango en-U.
F
SELECCIÓN DE HOJAS
ADVERTENCIA PELIGRO
El tipo de hoja usada DEBE adaptarse al tipo y tamaño del material cortado. El uso de una hoja indebida o sin afilar
puede causar lesiones personales graves. Las hojas DEBEN estar afiladas. Las hojas sin afilar aumentan la
probabilidad de un contragolpe y de producirle lesiones a usted y a los espectadores.
G

16
Las hojas de plástico/nilón pueden donde se use el cabezal del hilo de
nilón. ¡NO use esta hoja para maleza o broza espesa!
Lahojade8dientesparamaleza/hierba (N/P69600120331)está
diseñada para hierba, residuos de jardinería y maleza espesa. NO use
esta hoja para broza o plantas gruesas de 19 mm (3/4 pulg) de diámetro o
mayores.
Lahoja80dientesdesbrozadora/limpiadora(N/P69500120331)está
diseñada para cortar broza y plantas de hasta 64 mm (2-1/2 pulg) de
diámetro.
Laláminadedespejede22dientes(N/P99944200130)estadiseñada
para matorrales y pequenos arboles de hasta 64 milímetros
(2-1/2pulg.)endiámetro.
Useelarnésparaelhombro/cintura(N/P99944200200)Serecomienda
usar el arnés para el hombro/cintura para TODAS las aplicaciones de
recortadora/desbrozadora, no sólo para la operación de la hoja. El arnés
para el hombro/cintura cuando se usa en una operación de recorte con
cabezal de hilo de nilón suspende la recortadora del hombro del
operador y reduce la fatiga del mismo.
Durante la operación con la hoja, se logra la misma reducción de la
fatiga. También se aumenta la seguridad del operador reduciendo la
posibilidad de contacto de la hoja con las manos y pies del operador al
limitarelmovimientodelarecortadora.
NOTA
En caso de emergencia, tire hacia arriba del collar de desconexión
rápida para desconectar la recortadora del arnés.

RECORTADORA DE HIERBA/DESBROZADORA
MANUAL DEL OPERADOR 17
COMBUSTIBLE
Requisitos del combustible
Gasolina - Use gasolina de número de octano 89 [R + M/2] (grado medio
o superior) que sea de buena calidad. La gasolina puede contener hasta
un 15% de MTBE (metil terc-butil éter). NOse aprueba el uso de
gasohol que contenga alcohol metílico (madera).
Aceite de dos tiempos - Se debe usar un aceite de motor de dos tiempos
quecumplaconlanormaISO-L-EGD(ISO/CD.13738)yJ.A.S.O.FC
normas. El aceite de calidad Echo 50:1 cumple con estes normas. Los
problemas del motor debido a una lubricación indebida por no usar un
aceitecertificadoISO-L-EGDyJ.A.S.O.FC,talcomoaceiteEchode
calidad 50:1 de dos tiempos, anularán la garantía del motor de dos
tiempos. (Las piezas relacionadas con las emisiones sólo están cubiertas
durante dos años, sea cual sea el aceite de dos tiempos usado, según la
declaración indicada en la explicación de garantía de defectos de
emisiones).
IMPORTANTE
El aceite de 2 tiempos de calidad óptima de Echo puede mezclarse
en una relación 50:1 para aplicaciones en todos los motores Echo
vendidos en el pasado sea cual sea la relación especifica en esos
manuales.
Instrucciones de mezcla
1. Llene un recipiente de combustible aprobado con la mitad de la
cantidad requerida de gasolina.
2. Añada la cantidad appropiada de aceite de 2 tiempos a la gasolina.
3. Cierre el recipientey agite para mezclar elaceite con la gasolina.
4. Añada el resto de la gasolina y vuelva a mezclar.
5. Instale la tapa del recipiente de combustible y limpie el combustible
derramado del recipiente y sus alrededores.
Manipulación del combustible
ADVERTENCIA PELIGRO
Elcombustiblees MUY inflamable. Tenga mucho cuidadoal
mezclar, guardar o manipular combustible, ya que de lo contrario se
pueden producir lesiones personales graves.
• Use un recipiente de combustible aprobado.
• NO fume cerca del combustible.
• NO deje que haya llamas o se produzcan chispas cerca del combustible.
• Los tanques/latas de combustible pueden estar a presión. Afloje
siempre lentamente las tapas de combustible dejando que se iguale la
presión.
• ¡No reabastezca NUNCA de combustible una unidad cuando el motor
esté CALIENTE!
• No reabastezca NUNCA de combustible una unidad cuando el motor
esté en marcha.
• NO llene los tanques de combustible en recintos interiores. Llene
SIEMPRE los tanques de combustible al aire libre sobre un terreno
descubierto.
• Apriete bien la tapa de combustible después de reabastecer de combus-
tible.
• Inspeccione para ver si hay fugas de combustible. Si se descubren fugas
de combustible, no arranque ni opere la unidad hasta que no se reparen
lasfugas.
IMPORTANTE
Los derrames de combustible son una
causa principal de las emisiones de
hidrocarburos. Algunos estados pueden
requerir el uso de recipientes de corte
automático de combustible para reducir
los derrames de combustible.
Comuníquese con su distribuidor ECHO
parasolicitarinformación.
Después de reabastecer de combustible
• Limpieelcombustiblederramadodela
unidad.
• Apártese al menos 3 m (10 pies) del lugar
de reabastecimiento antes de arrancar el
motor.
Después de usar
• NO guarde la unidad con combustible en
el tanque. Se pueden producir fugas. Eche
el combustible sin usar en un recipiente de
almacenamiento de combustible aprobado.
Almacenamiento
Las leyes de almacenamiento de combustible
varían de uno a otro lugar. Comuníquese con
su gobierno local para obtener las leyes que
afectan a su área. Como precaución, guarde
el combustible en un recipiente aprobado
estanco al aire. Guarde en un edificio
inhabitado bien ventilador, lejos de las
chispas o llamas. No guarde el combustible
más de 30 días.
IMPORTANTE
El combustible guardado envejece. No
mezcle más combustible del que espere
usar en treinta (30) días, noventa (90)
días si se añade estabilizador al combus-
tible.
IMPORTANTE
El combustible de dos tiempos guardado
puede separarse. Agite SIEMPRE
completamente el recipiente de combus-
tible antes de usarlo.

18
OPERACIÓN
ARRANQUE DE UN MOTOR FRÍO
ADVERTENCIA PELIGRO
El accesorio de corte no debe girar en vacío. Si el accesorio gira,
reajuste el carburador según las instrucciones de “Ajuste del
carburador” en este manual o vea a su distribuidor ECHO, ya que
de lo contrario se pueden producir lesiones personales graves.
NOTA
Consulte en el manual de seguridad de la recortadora de hierba/
desbrozadora las técnicas de recorte apropiadas y seguras.
1. Interruptor de parada
Mueva el botón del interruptor de parada (A) hacia adelante
alejándolo de la posición de PARADA.
2. Cierre del estrangulador
Mueva el estrangulador (B) a la posición de “arranque en frío”
().
3. Cebado de la bomba.
Pulse el cebador (C) hasta que se vea combustible en el tubo
transparente de retorno de combustible. Pulse el cebador 4 ó 5
veces aditional.
NOTA
Coloqueligeramentelarodillaenelejeimpulsorparaestabilizarla
unidad durante comienzo del motor. No aplique la fuerza hacia abajo
excesiva o daño a la unidad pueden ocurrir.
4. Arranque de retroseso
Recueste la unidad en el área plana y clara. Firmemente agarre el
mango a mano derecha y el gatillo del acelerador con la mano
izquierday completamente rebaje el gatillo delaceleradorala
posición de ancho abierto. Rápidamente jale el agarrador de
arranque de retroseso/cuerda (D) hasta que el motor se encienda (o
déle[5]jaladasmáximo).
5. Estrangulador
Después de que el motor se encienda (o cinco [5] jaladas), mueva la
palanca de estrangulamiento de nuevo para la posición de
<<RUN>>( )correr. Agarre el gatillo del aceleradoryelseguro
delgatillo del acelerador completamenterebajado y jale elagarrador
del arranque de retroceso/la cuerda hasta que el motor arranque y
corra. Suelte el acelerador del gatillo y permita que la unidad se
caliente en el vacío por varios minutos.
NOTA
Si el motor no arranca con el estrangulador en la posición de
“marcha” después de 5 tirones, repita las instrucciones.
6. Gatillo Acelerador
Después de calentarse el motor, apriete gradualmente el gatillo del
acelerador para aumentar las rpm del motor hasta la velocidad de
operación.
D
A
B
C

RECORTADORA DE HIERBA/DESBROZADORA
MANUAL DEL OPERADOR 19
ARRANQUE CON EL MOTOR CALIENTE
El procedimiento que comienza es igual excepto las cuales el arranque
en frio no cierra la estrangulación, y no presiona la posición abierta del
disparador de la válvula reguladora de par en par.
NOTA
Si el motor no arranca después de 5 tirones, use el Procedimiento de
arranque en frío.
ADVERTENCIA PELIGRO
Cuando arranca el motor, el accesorio de corte puede girar incluso
con el gatillo del acelerador en la posición de vacío (suelto).
1. Interruptor de parada
Mueva el botón del interruptor de parada (A) hacia adelante
alejándolo de la posición de PARADA.
2. Cebado
Pulse el cebador (C) hasta que se vea combustible en el tubo
transparente de retorno de combustible. Pulse el cebador 4 ó 5
veces aditional.
NOTA
Coloqueligeramentelarodillaenelejeimpulsorparaestabilizarla
unidad durante comienzo del motor. No aplique la fuerza hacia abajo
excesiva o daño a la unidad pueden ocurrir.
3. Arranque de retroseso
Ponga la unidad sobre un área plana despejada y tire del tirador del
motor de arranque de rebobinado (D) hasta que se ponga en
marchaelmotor.
D
A
C

20
PARADA DEL MOTOR
1. Acelerador
Suelte el acelerador y permita que el motor vuelva marcha lenta
antes de apagar el motor.
2. Interruptor de parada
Mueva el botón del interruptor de parada (A) hacia atrás a la
posición de PARADA.
ADVERTENCIA PELIGRO
Si el motor no se para cuando se mueve el interruptor de parada a la
posición de PARADA, cierre el estrangulador - posición de
ARRANQUEENFRÍO-paracalarelmotor.SudistribuidorECHO
debe reparar el interruptor de parada antes de volver a usar la
recortadora.
A
MANTENIMIENTO
Su recortadora ECHO está diseñada para proporcionar muchas horas de servicio sin problemas. El mantenimiento
programado regular permitirá que la recortadora logre su objetivo. Si no está seguro o no está equipado con las
herramientas necesarias, puede llevar su unidad a un distribuidor de servicio ECHO para su mantenimiento. Como ayuda
paradecidir sideseaHACER LASREPARACIONESUSTEDMISMO oquelashaga sudistribuidorECHO, seha
clasificado cada una de las tareas de mantenimiento. Si la tarea no está indicada, consulte a su distribuidor para efectuar
las reparaciones.
NIVELES DE HABILIDAD
Nivel1= Fácil de hacer. La mayoría de las herramientas necesarias vienen con la unidad.
Nivel2= Dificultad moderada. Tal vez sea necesario usar algunas herramientas especializadas.
Nivel3= Senecesitaexperiencia.Senecesitanherramientasespecializadas.ECHOrecomienda
devolver la unidad a su distribuidor ECHO para efectuar el servicio de la misma.
ECHOofrecejuegosdemantenimientoy piezas REPOWERTM para facilitar su trabajodemantenimiento.Debajode cada
encabezado de tareas se indican los diversos números de pieza necesarios para la tarea. Consulte con su distribuidor
ECHO en lo que se refiere a estas piezas.
