eFlexFuel E85 Instruction Manual

Quick guide, installation and user guide
Guide rapide, guide d'installation et d'utilisateur
Etanoliautoilijan pikaopas sekä asennus- ja käyttöohje
Installation/Installation/Asennus
youtube.com/c/eFlexFuel-E85-Upgrade
Support/Support/Tuki
support.eflexfuel.com

Use quick connectors when installing the ethanol sensor!
Utilisez des raccords rapides lors de l'installation du capteur d'éthanol!
Käytä pikaliittimiä etanolianturin asennuksessa!
Manufacturer
StepOne Tech Ltd
Finland
steponetech.com
Print date 4.12.2019

Quick guide for eFlexFuel EN
Thank you for your decision to become an eFlexFuel driver. By choosing ethanol fuel you will significantly reduce your emissions and
save money.
eFlexFuel has been installed to thousands of different vehicles and our customers have driven hundreds of millions of kilometers with
ethanol. Furthermore, the E85 ethanol fuel contains additives that make its lubrication and corrosion prevention features on par with
regular gasoline. Therefore, you can trust that you can use E85 fuel in your vehicle safely.
eFlexFuel operates completely automatically and after installation does not required any attention from the user. However, to ensure
the optimal functionality of the device the vehicle should be adequately maintained and in normal working condition. In this guide we
will briefly tell about using eFlexFuel and ethanol fuel to ensure that you have the best possible driving experience no matter which
fuel you use.
eFlexFuel vehicle maintenance
When driving with eFlexFuel and ethanol fuel you can still follow the regular maintenance schedule recommended by the
manufacturer of your vehicle. We recommend to ensure that especially the following components are in normal working condition:
oSpark plugs: Usually the replacement interval recommended by the manufacturer is appropriate.
oFuel filter (if there is): Replacement preferably every 50 000 km (30 000 miles).
oMotor oil and oil filter: Always use the oil recommended by the vehicle manufacturer with SN classification. If the oil
change interval is 15 000 km (10 000 miles) or less it is sufficient. If the oil change interval is 30 000 km (20 000 miles) or 24
months we recommend to cut it down to 20 000 km (12 000 miles) and 18 months.
oFuel pump: If the vehicle has done over 200 000 km (125 000 miles) with the same fuel pump its performance might have
deteriorated. Ethanol needs to be injected more than gasoline and thus the condition of the fuel pump is crucial. As fuel
pump is a component that wears out it should be replaced if needed. Based on our experiences we recommend pumps
from quality manufacturers like Bosch, Delphi and Walbro.
Please note that besides the mileage and the age of the vehicle the circumstances where the it is used and the way it is driven has a
great impact on the durability and maintenance needs. For instance, if the vehicle is driven for only short distances in cold the
maintenance intervals should be shorter no matter what fuel is used.
eFlexFuel vehicle in winter conditions
eFlexFuel has been designed, tested and manufactured in one of the coldest countries on earth, Finland. Thus, lot of emphasis has
been put into ensuring that the device and the vehicle will work also in extreme cold. eFlexFuel vehicle will start even in the coldest
temperatures. But in the most extreme conditions with pure E85 fuel it might require couple of starts. We highly recommend using an
engine heater whenever it is possible.
If the vehicle is properly maintained it can be driven with E85 fuel around the year. If there's some issues with cold starts, we
recommend to add up to 10% of regular gasoline in the tank. This can be done by for example filling up with 10 liters (3 gallons) of
regular in every other fill up.

Filling up and consumption of eFlexFuel vehicle
eFlexFuel enables using both regular gasoline and ethanol (E85)or any mix of the two in the vehicle. We highly recommend using fuel
with as high ethanol content as possible (E85) but if it is not available the vehicle will still work perfectly on regular gasoline as well.
When E85 is used the consumption of the vehicle compared to regular gasoline is increased by approx. 25% depending on the vehicle.
Please do note that the onboard computer of the vehicle does not recognize this change.
eFlexFuel App
eFlexFuel App is an additional feature that is not required for using eFlexFuel. It enables monitoring in real time engine and fuel data.
User can for example view the ethanol content of the fuel or the injector duty cycle. eFlexFuel App can be downloaded for free from
Google Play store or from iOS App Store.
1. Checklist
1.1 Before you begin
oYou have accepted the terms of use.
oThe conversion kit is only compatible with gasoline powered cars.
oThe conversion kit is only compatible with high impedance fuel injectors.
oThe conversion kit is not compatible with direct injection engines (FSI, TSI, GDI, etc.).
oVerify adequate flow rate of the fuel system (E85 requires c. 30% higher flow rate).
oCar needs to be in normal operating condition.
oThe car's oxygen sensors needs to operate normally (passed smog inspection).
oThe conversion kit is only compatible with 12 V electrical systems.
oTemperature in installation location should be above +5 °C (41 °F). Plastic parts may get broken.
oDo not fill up with ethanol before installation.
1.2 Package contains
oControl unit
oWiring harness
oExpansion wiring harness for 5-8 cylinder cars (4 pcs)
oMale connectors (10 pcs)
oEthanol sensor
1.3 Accessories kit contains (sold separately in stores)
oHose clamp 4 pcs
oQuick connectors (variations between 8 mm and 10 mm accessories kit)
oFuel line hose (variations between 8 mm and 10 mm accessories kit)
oCable/zip ties and fuel line disconnect tool

1.4 Tools needed
oMultimeter
oIn addition, you may need a fuel line opening tools, screw drivers, or similar basic tools.
I have checked these things before moving on to the next phase
The vehicle is in normal working condition and adequately maintained
Spark plugs and ignition coils are working normally
The product package contains all the correct accessories (injector connectors and the fuel line hose sizes match with the
vehicle etc.)
2. Installation
2.1 Ethanol sensor
2.1.1 Attention
1) Open fuel filling cap to release the pressure.
2) Ethanol sensor should be installed to a location free from moving parts and high temperatures. Engine movement may
cause rubbing to the fuel hose if installed incorrectly. Installing to hot environment may cause melting of the fuel hose
which can lead to slipping or leaking of the fuel hose. Clean the fuel line connection before disconnecting them.
3) Clean the connectors before disconnecting.
4) Fuel hose should be installed as straight as possible. Avoid tight bends. Minimum radius for a bend is 80 mm (3.1 in). Tight
bending of a fuel hose may cause breaching and leaking.
5) Use quick connectors in installing the ethanol sensor!
6) If fuel hose is added during the installation, use fuel hose included in eFlexFuel accessories kit.
7) Do not use solvents when installing fuel hose.
8) Lubricate the quick connector seals with clean engine oil before installation.
2.1.2 Installation (FIGURE F)
1) Ethanol sensor
2) Ethanol sensor connector (figure A; 4)
3) Fuel hose and hose clamps
4) Fuel line quick connector
Ethanol sensor could be connected to either fuel return line or the pressure line. Fuel flow direction doesn't affect the reading of the
sensor. Ethanol sensor should be installed near the fuel rail.
I have checked these things before moving on to the next phase
The ethanol sensor is properly fastened with the quick connectors included in the product package
There's no tight bends in the fuel line
No solvents were used in the installation

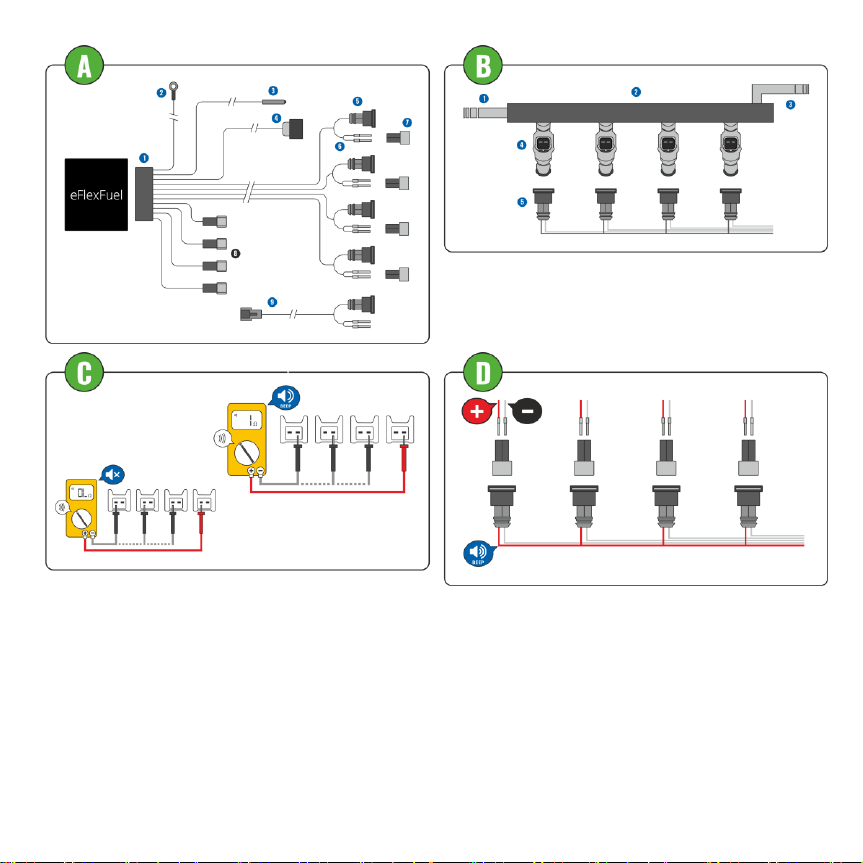

2.2 Wiring harness (FIGURE A)
1) Strip connector
2) Ground wire
3) Temperature sensor
4) Ethanol sensor connector
5) Fuel injector connector (female)
6) Terminal couple for male connectors
7) Male connector
8) Expansion connectors (5-8 cylinder cars)
9) Expansion wiring harness (5-8 cylinder cars)
2.2.1 Disconnect the fuel injectors connectors (FIGURE B)
1) The fuel return line
2) Fuel rail
3) The fuel supply line (pressure line)
4) Fuel injector
5) The original fuel injector connectors
Remove the connectors connected to the fuel injectors.
2.2.2 Make sure the type of fuel injector connectors
Before proceeding with the installation make sure your vehicle's fuel connectors are compatible with the contents of the product
package. If the connectors do not fit please contact the seller.
2.2.3 Check the polarity of the injector connectors (FIGURE C)
Check the polarity of the injector connectors so the wiring harness can be connected correctly. Use multimeters conductivity position
(beep-position). Normally positive side (+12 V) has the same wiring color.
Measure all the connectors same way. Remember which terminal made the beep sound. You will need this information further.
2.2.4 Connect the male connectors to wiring harness (FIGURE D)
Check which way the male connector plugs in. Push the red wire of wiring harness to the male connector. Make sure the red wire goes
in the same side the tone indicated.

2.2.5 Install the wiring harness to the fuel injectors (FIGURE E)
Once the male connectors are connected to the wiring harness, it is ready to be installed to the car. Do not change the order of original
connectors! eFlexFuel injector wires can be in any order. The connector pair with double red wires (can also be marked with a red
shrink tube) (+12V) needs to be always connected so that eFlexFuel gets its operating voltage and main functions.
1) Connect the male connectors of the eFlexFuel wiring harness to the car's injector wires you disconnected earlier.
2) Connect the female connectors of the eFlexFuel wiring harness to the injectors.
Please notice when installing eFlexFuel to motorcycle!
If the engine is equipped with two injectors per one cylinder (for example 4 cylinders and 8 injectors), the first cylinder wire from
eFlexFuel must be connected to primary injectors. Primary injectors are the ones closer to the cylinder head. If the first cylinder wire is
being installed to secondary injectors, eFlexFuel do not work properly.
2.2.6 Install the temperature sensor
Good place for temperature sensor is near cylinder head next to the fuel injectors or under the ignition coil cover. The temperature
sensor must not be installed near engine exhaust manifold.
2.2.7 Installing the control unit
Find a proper location in the engine bay. Make sure that the control unit is not exposed to excessive heat or moisture. Also make sure
that the control unit is not touching moving parts.

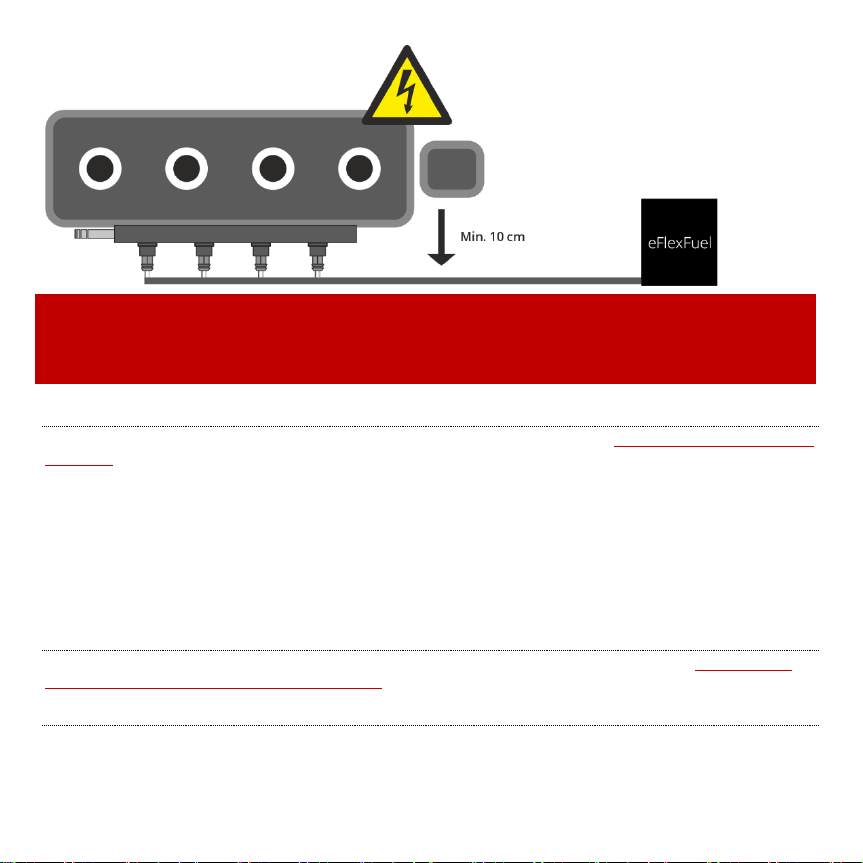

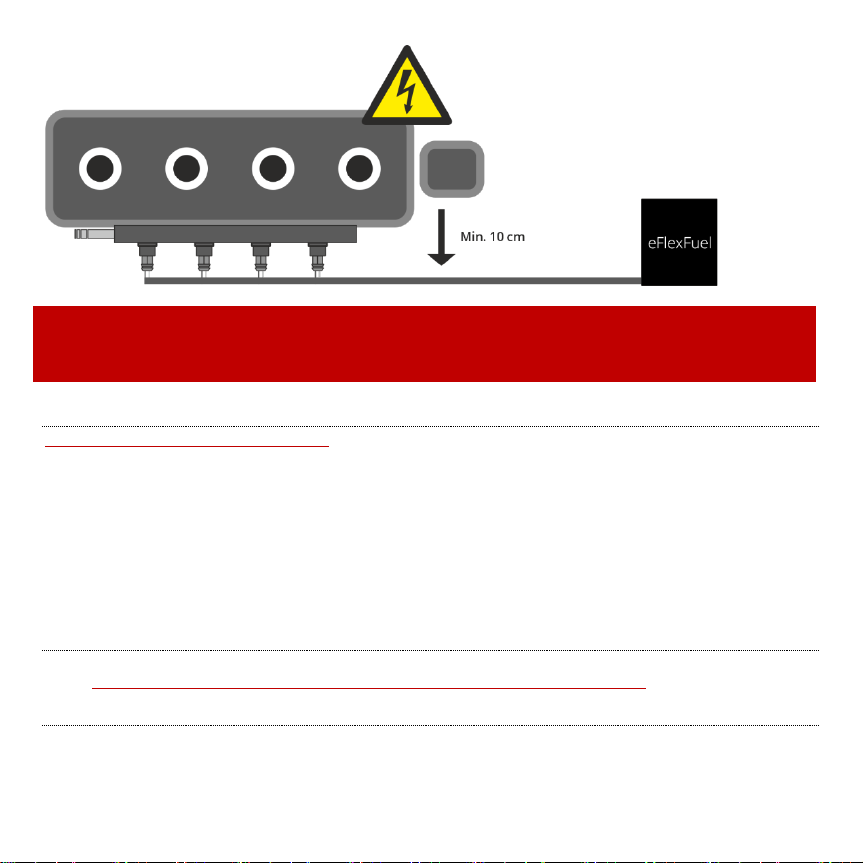

Do not install the wiring harness near high voltage components!
(spark plugs, ignition coils, distributor, etc…)

2.2.8 Secure the wiring harness
Make sure the terminals of the control unit's main connector are straight before connecting the wiring harness. Connect the wiring
harness to the control unit. You only need just a little bit of force. Make sure that the connector is securely attached.
Connect the wiring harness to ethanol sensor.
2.2.9 Connect the ground wire
Connect the ground wire either directly to the negative terminal of the car's battery or to the metallic chassis of the car. Make sure
that ground wire is connected properly.
I have checked these things before moving on to the next phase
I have ensured that the wiring harness is not located next to wires or components with high electrical currents
The wires are not installed close to spark plugs or ignition coils
Male connectors are plugged with a multimeter using its conductivity measurement setting
The ground wire is firmly attached to the ground point of the vehicle
2.3 Finalizing the installation
Attach the wiring harness to the engine compartment. Make sure the harness has little bit of slack for engine movement and it does
not touch any moving or hot parts. Wiring harness safely withstand 100 °C (212 °F) temperature but avoid attaching it to the engines
hottest parts.
2.4 How to use
1) Start the engine.
2) The engine should be running normally. However, the first start-up after the installation may be a bit longer if the ethanol
sensor is installed in the pressure line and fuel line is drained empty.
3) When you have started the engine, observe the installed fuel line connectors and fuel hose. Even a small leak could cause
a fire hazard.
4) If vehicle idles badly or won’t start, check the polarity of wiring harness connectors and that connectors are connected
properly.
5) You can monitor control unit with mobile application.
Installation is ready and you can now refuel gasoline, E85 or any mixture of these in your vehicle.
I have checked these things after the first start
I have verified that the data diplayed on the eFlexFuel App is sound
Ethanol content is at least 5% depending on the fuel in the tank
The temperature is a normal outside temperature
The injector activity indicators display the correct amount of cylinders
The duty cycle is roughly 1 to 4 percent on idle
There's no lack of power or torque while driving
The engine is running as it was before the installation

3. Cold weather
If you encounter any problems with starting the engine in cold temperatures, avoid long cranking. It is best to do short start-ups
keeping a few seconds pauses and wait a few seconds before the next start. This helps ethanol to evaporate in the engine before
attempting to start engine again and this way eFlexFuel make’s adaptation corrections.
If cold starting gets worse we recommend using an engine block heater or adding 5 - 10 % of regular gasoline to the E85-based fuel
mixture.
4. Faq
The fuel consumption does not match
In most vehicles the fuel consumption readout is calculated based on injection pulse width. The real fuel consumption may differ from
the original fuel consumption with E85.
eFlexFuel fault codes
Ethanol sensor not connected
oCheck that the ethanol sensor connector is properly attached and wire is not damaged.
oCheck that the ethanol sensor cable connector is properly connected to the ethanol sensor.
oMake sure the purple lock on the wiring harness is on the bottom.
oCheck that the pins on the connectors are not oxidized.
Low ethanol content
oEthanol sensor has read low ethanol content. Warning limit is 2 %. Normally gasoline contains 5 % or more ethanol. Low
ethanol content could show symptoms of low fuel pressure or faulty connected ethanol sensor.
oIf the ethanol content is 0%, make sure the ethanol sensor is connected to the fuel line and not to the
breather hose.
oThe fuel pump may be worn or the fuel filter is clogged. The fuel line is not full all the time and shows varying
ethanol content.
Fuel is contaminated
oEthanol sensor has detected dirty gasoline or water in fuel. If the sensor cannot detect right ethanol content, for safety
reason the ethanol content is set to 40 %. In this case, avoid driving or refuel about 50/50 mixture of gasoline and ethanol.
Temperature sensor signal is too low
oTemperature sensor is faulty or wire is damaged.
Temperature sensor signal is too high
oTemperature sensor is faulty or wire is damaged.

Duty cycle warning
oInjector duty cycle has reached to 100 %. Follow the duty cycle level while driving. If the duty cycle goes to 100 % in hard
accelerations, we recommend to use few litres gasoline per tank with E85. The reason may be clogged fuel nozzles, fuel
filter, faulty fuel pump, or inadequate fuel system for E85.
Fault codes may appear if there are pre-existing electrical problems that have an effect on the operation of eFlexFuel control unit.
Troubleshooting
support.eflexfuel.com/en includes mostly ask questions and different fault situations with solutions.
5. Terms of use
These terms of use are applicable to all eFlexFuel E85 conversion kits, their wiring harnesses, and their accessories manufactured by
StepOne Tech Ltd (the manufacturer). Please read these terms of use carefully before using or attempting to install the eFlexFuel or the
related components. This ensures that both parties (the buyer and the seller) are aware of how to proceed in different operational
situations of the eFlexFuel.
Guarantee and refund
The manufacturer offers a one-year (12 months) manufacturer's guarantee for the control unit and to other components. The
guarantee applies only to the conversion kit, the included wiring harness, ethanol sensor, and their functionality. Always read the
instructions of instruction manual in its entirety before attempting to install or use the eFlexFuel. This ensures that the product
operates as it has been designed.
The guarantee does not cover damages caused by improper installation by the buyer or by the buyer's agent, or if the product has been
damaged by wear that is not caused by normal use or by a manufacturing defect.
The guarantee covers faulty installation by the manufacturer or by an authorized dealer. Any modification done to the conversion kit
without the consent of the manufacturer voids the guarantee.
If the product has a fault that can be regarded as a result of a faster than normal wear or a result of a manufacturing defect, the
manufacturer will provide the buyer with a new product or repair the faulty product within the time that is seen appropriate by the
local consumer protection act. The manufacturer has the right to redeem the faulty product if it is replaced by a new one.
The manufacturer reserves the rights to any modifications, expansions, attachments, or improvements made by customer.
The manufacturer accepts returns of unused products within 14 days.
Product liability
The use of eFlexFuel conversion kit happens at the user's own responsibility. Please note the warranty granted by a car manufacturer
may be void once a conversion kit has been connected to the car's systems.
The manufacturer commits only to make up for damage caused to the conversion kit, the accompanied wiring harness, or accessories
as covered by the guarantee.

The manufacturer does not make up for damage caused to the car by the use of ethanol containing fuel. Neither does the
manufacturer compensate for damage caused by the installation to the product, the installation's target vehicle or the person carrying
out the installation, if the installation is carried out by the customer or by customer's agent. Damages caused by using malfunctioning
eFlexFuel is at user's responsibility.
Ethanol sensor should be connected by using accessories (incl. quick connectors and fuel hose) approved by the manufacturer.
Manufacturer is not responsible for consequences resulted from violating local regulations. User must be aware of local regulations
regarding upgrading a vehicle for bioethanol based fuel. Please take notice that using eFlexFuel could be against the law in some parts
of the world.
The compatibility information provided by the manufacturer or distributor is always indicative. eFlexFuel is installed to used vehicles in
which components or component properties may have been changed from the original. For this reason, there may be situations where
the product is suitable for 99 % of identical cars, but not suitable for 1 %. For example, over-worn parts of the ignition and fuel supply
may interfere with the operation of the device so that it does not function in the intended manner.
Please note that the eFlexFuel device's Bluetooth application may not work on all mobile devices. There are hundreds of different
operating system versions in mobile devices. For this reason, it is impossible to guarantee the functionality of the applications in every
different operating system and device combination. Insufficient Bluetooth connectivity is not a valid reason for a product reclamation.
In all faults associated with eFlexFuel, the customer must contact first the retailer. The manufacturer does not compensate any third
party actions such as repairs and is not directly or indirectly liable for any third party installations. The manufacturer is also not liable
for installation errors in any way.
The device must not be installed or used without approved the Terms of Use!

Guide rapide pour eFlexFuel FR
Merci d’avoir décidé de devenir conducteur eFlexFuel. Si vous choisissez le bioéthanol, vous réduirez considérablement vos émissions
et économiserez de l’argent.
eFlexFuel a été installé sur des milliers de véhicules différents et nos clients ont parcouru des centaines de millions de kilomètres avec
de l'éthanol. De plus, le bioéthanol E85 contient des additifs qui lui confèrent des caractéristiques de lubrification et de prévention de
la corrosion comparables à celles de l’essence ordinaire. Par conséquent, vous pouvez être sûr que vous pouvez utiliser le carburant
E85 dans votre véhicule en toute sécurité.
eFlexFuel fonctionne de manière entièrement automatique et ne nécessite pas d’attention de la part de l’utilisateur après l’installation.
Toutefois, pour assurer le fonctionnement optimal de l’appareil, le véhicule doit être correctement entretenu et en état de
fonctionnement
normal. Dans ce guide, nous vous parlerons brièvement de l’utilisation d’eFlexFuel et de bioéthanol pour vous assurer d’avoir la
meilleure expérience de conduite possible peu importe le carburant que vous utilisez.
Entretien des véhicules eFlexFuel
Lorsque vous conduisez avec eFlexFuel et du bioéthanol, vous pouvez toujours suivre le programme d’entretien régulier recommandé
par le constructeur de votre véhicule. Nous recommandons de veiller en particulier à ce que les composants suivants soient en état de
fonctionnement normal:
oBougies: habituellement, l’intervalle de remplacement recommandé par le fabricant est approprié.
oFiltre à carburant (s’il y en a un): remplacement de préférence tous les 50 000 km (30 000 miles)
oHuile moteur et filtre à huile: utilisez toujours l’huile recommandée par le constructeur du véhicule avec la classification
SN. Il suffit que l’intervalle de vidange d’huile soit de 15 000 km (10 000 milles) ou moins. Si l’intervalle de vidange d’huile
est de 30 000 km (20 000 miles) ou 24 mois, nous recommandons de le réduire à 20 000 km (12 000 miles) et 18 mois.
oPompe à essence: si le véhicule a parcouru plus de 200 000 km (125 000 miles) avec la même pompe à essence, ses
performances peuvent avoir diminué. L’éthanol doit être injecté plus souvent que l’essence et l’état de la pompe à
essence est donc crucial. Comme la pompe à essence est un composant qui se détériore, elle doit être remplacée si
nécessaire. Sur la base de notre expérience, nous recommandons des pompes de fabricants de qualité tels que Bosch,
Delphi et Walbro.
Veuillez noter qu’en plus du kilométrage et de l’âge du véhicule, les circonstances dans lesquelles il est utilisé et la façon dont il est
conduit ont une grande incidence sur la durabilité et les besoins d’entretien. Par exemple, si le véhicule n’est conduit que sur de
courtes distances à froid, les intervalles d’entretien devraient être plus courts, quel que soit le carburant utilisé.
Véhicule eFlexFuel en conditions hivernales
eFlexFuel a été conçu, testé et fabriqué dans l’un des pays les plus froids du monde, la Finlande. C’est pourquoi une grande importance
a été accordée à garantir que l’appareil et le véhicule fonctionnent également par temps extrêmement froid. Le véhicule eFlexFuel
démarre même dans les températures les plus froides. Mais dans les conditions les plus extrêmes avec du carburant E85 pur, il peut
nécessiter quelques démarrages. Nous recommandons vivement l’utilisation d’un chauffe-moteur chaque fois que cela est possible.

Si le véhicule est correctement entretenu, il peut être conduit avec du carburant E85 pendant toute l’année. Si les démarrages à froid
sont lents, nous recommandons d’ajouter jusqu’à 10 % d’essence ordinaire dans le réservoir. Ceci peut être fait par exemple en
remplissant avec dix litres (trois gallons) d’essence ordinaire un chaque remplissage sur deux.
Remplissage et consommation du véhicule eFlexFuel
eFlexFuel permet d’utiliser à la fois de l’essence ordinaire et de l’éthanol (E85) ou tout mélange des deux dans le véhicule. Nous
recommandons vivement l’utilisation d’un carburant contenant le plus d’éthanol possible (E85), mais s’il n’est pas disponible, le
véhicule fonctionnera toujours parfaitement avec l’essence ordinaire. En cas d’utilisation de l’E85, la consommation du véhicule par
rapport à l’essence ordinaire augmente d’environ 25 % en fonction du véhicule. Veuillez noter que l’ordinateur de bord du véhicule ne
reconnaît pas ce changement.
eFlexFuel App
L’application eFlexFuel est une fonctionnalité supplémentaire non requise pour utiliser eFlexFuel. Elle permet de surveiller en temps
réel les données du moteur et du carburant. L’utilisateur peut par exemple visualiser la teneur en éthanol du carburant ou le cycle de
fonctionnement de l’injecteur. L’application eFlexFuel peut être téléchargée gratuitement depuis la boutique Google Play ou depuis la
boutique d’applications iOS. Plus d’informations sur l’application peuvent être trouvées ici.
1. A verifier
1.1 Avant de commencer
oVous avez accepté les conditions générales d'utilisation.
oLe système de conversion est uniquement compatible avec des véhicules alimentés à l'essence.
oLe système de conversion est uniquement compatible avec des injecteurs à haute impedance.
oLe système de conversion n'est pas compatible avec moteurs à injection directe.
oVérifier le débit d'air adéquat du système d'alimentation (E85 requiert environ 30% de taux supérieur).
oLe véhicule doit être en état de fonctionnement normal (aucun voyant, ni disfonctionnement).
oLe capteur d'oxygène doit opérer normalement (C.T effectué).
oLe système de conversion est uniquement compatible avec système électrique 12V.
oTempérature environnementale lors de l'installation supérieure à 10 °C. Les pièces en plastique peuvent se casser.
oNe faites pas le plein d'éthanol avant installation.
1.2 Contenu du système de conversion
oUnité de commande
oFaisceau électrique
oFaisceau électrique pour cylindres 5-8 (4 pcs)
oConnecteurs mâles (10 pcs)
oCapteur d'éthano

1.3 Accessoires (vendu séparément)
oCollier de serrage (4 pcs)
oConnecteurs rapides (taille variable entre Ø8mm et Ø10mm par set).
oTuyau de ligne de carburant (taille variable entre Ø8mm et Ø10mm par set).
oAttache-câble et outils de déconnexion de ligne de carburant.
1.4 Outils requis
oMultimètre
oOutils pour déconnexion ligne de carburant, outils de base, tournevis, clé à cliquet et/ou similaire (liste non exhaustive).
J'ai vérifié tout cela avant de passer à la phase suivante
Le véhicule est en bon état de marche et est bien entretenu
Les bougies d’allumage et les bobines d’allumage fonctionnent normalement
L'emballage du produit contient tous les accessoires qui conviennent (les connecteurs d'injecteur et les dimensions du
tuyau de carburant correspondent au véhicule, etc.)
2. Installation
2.1 Capteur d'éthanol
2.1.1 Attention
1) Ouvrir le bouchon du réservoir de carburant pour relâcher la pression.
2) Le capteur d'éthanol devrait être placé à un endroit loin des pièces mobiles ou de température excessive. Les mouvements
du moteur peuvent causer une usure des durites du capteur si installation incorrecte. La chaleur peut fondre la durite et
conduire à des fuites de carburant. Nettoyez les connecteurs de la ligne d'alimentation avant de les débrancher.
3) Nettoyez les connecteurs avant de débrancher.
4) Durites de carburant devraient être posées le plus droit possible. Evitez de les tordre. Minimum radius de courbe 80 mm.
Angle de serrage trop prononcé peut les craqueler et provoquer des fuites.
5) Utilisez des connecteurs rapides pour la pose du capteur d'éthanol.
6) Si besoin de durites de carburant, utiliser celles fournies dans les accessoires du set eFlexFuel.
7) Ne pas utiliser des solvants durant la pose des conduits (durite) de carburant.
8) Avant utilisation, lubrifiez les joints des connecteurs rapides avec de l'huile moteur propre.
2.1.2 Installation (FIGURE F)
1) Capteur d'éthanol
2) Connecteur de capteur d'éthanol (Figure A; 4)
3) Durite de carburant et collier de serrage
4) Connecteur rapide ligne de carburant

Le capteur d'éthanol peut être installé sur la ligne de retour de carburant ou la ligne de pression. Le sens du flux de carburant n'affecte
pas son fonctionnement. Il devrait être posé près de la rampe d'alimentation de carburant.
J'ai vérifié tout cela avant de passer à la phase suivante
Le capteur d'éthanol est correctement fixé avec les connecteurs rapides inclus dans l'emballage du produit.
Le tuyau de carburant n'est pas tordu par endroits
Aucun solvant n'a été utilisé lors de l'installation
2.2 Faisceau de câbles (FIGURE A)
1) Connecteur à bande
2) Câble de masse
3) Capteur de temperature
4) Connecteur de capteur d'éthanol
5) Connecteur d'injecteur (femelle)
6) Duo de cosses (terminaux) pour connecteur mâle
7) Connecteur mâle
8) Expansion connecteur (voiture de 5-8 cylindres)
9) Expansion faisceau (voiture de 5-8 cylindres)
2.2.1 Déconnexion des connecteurs d'injecteurs (FIGURE B)
1) Ligne de retour de carburant
2) Rampe d'alimentation carburant
3) Ligne d'alimentation de carburant (ligne de pression)
4) Injecteur de carburant
5) Connecteurs d'injecteurs
Débrancher les connecteurs attachés aux injecteurs.
2.2.2 Vérifier le type de connecteurs adaptés
Avant de procéder à l'installation, assurez-vous que les connecteurs de carburant de votre véhicule sont compatibles avec le contenu
de l'emballage du produit. Si les connecteurs ne s'adaptent pas, veuillez contacter le vendeur.
2.2.3 Vérifier la polarité des connecteurs d'injecteurs (FIGURE C)
Vérifier la polarité des connecteurs d'injecteurs afin de brancher le faisceau correctement. Utilisez un multimètre en position de
conductivité avec le signal sonore. Normalement le côté positif utilise un fil de la même couleur.
Mesurez tous les connecteurs séparément de la même façon. Mémorisez quelle cosse émet le signal sonore. Cette information vous
servira plus tard.
2.2.4 Connecter les connecteurs mâles au faisceau (FIGURE D)
Déterminer le sens des connecteurs mâles. Poussez, clipser les fils rouges du faisceau de connexion du même côté que les cosses en
rouge du connecteur mâle.

2.2.5 Installer le faisceau de câblage sur les injecteurs de carburant (FIGURE E)
Ne changez pas l'ordre des connecteurs d'origine! Les fils d'injecteur d'eFlexFuel peuvent être dans n'importe quel ordre. Le
connecteur eFlexFuel avec le fil double rouge (peut aussi être marqué avec une gaine rouge rétractable) (+12V) doit toujours être
connecté afin qu'eFlexFuel reçoive son alimentation pour fonctionner et être opérationnel.
1) Brancher les connecteurs mâles du faisceau eFlexFuel aux fils des injecteurs que vous avez débranché auparavant
2) Brancher les connecteurs femelles du faisceau eFlexFuel aux injecteurs.
Attention à l'installation d'eFlexFuel Moto!
Si le moteur est équipé de deux injecteurs par cylindre (par exemple 4 cylindres et 8 injecteurs), le premier câble du faisceau eFlexFuel
(jaune/rouge) doit être connecté aux injecteurs primaires. Les injecteurs primaires sont ceux proches du couvre culbuteur. Si le câble
est installé sur les injecteurs secondaires, eFlexFuel ne fonctionnera pas proprement.
2.2.6 Installer le capteur de température
Un bon endroit pour le capteur de température est près de la culasse à côté des injecteurs de carburant ou sous le couvercle de la
bobine. Le capteur de température ne doit pas être installé près du collecteur d'échappement du moteur.
2.2.7 Installer l'unité de contrôle
Trouver un emplacement approprié dans le compartiment moteur de la voiture. Eviter de placer l'unité de contrôle tout près d'une
source de chaleur excessive ou d'humidité. De même assurezvous que celle-ci n'est pas en contact avec des pièces en mouvement
(secoues, vibrations).
N'installez pas le faisceau de câblage à proximité de composants haute tension!
(bougies d'allumage, bobines d'allumage, distributeur)

2.2.8 Sécuriser le faisceau de connexion
Assurez-vous que les bornes du connecteur principal de l'unité de commande sont bien droites avant de connecter le faisceau de
câblage. Connectez le faisceau de câblage à l'unité de contrôle. Vous avez seulement besoin d'un peu de force. Assurez-vous que le
connecteur est solidement fixé.
Brancher le faisceau au capteur d'éthanol.
2.2.9 Attacher la masse
Branchez le câble de la masse directement sur le pôle négatif de la batterie de la voiture ( - ) ou sur le châssis du véhicule. Assurer un
point de contact propre pour une conductivité optimale.
J'ai vérifié tout cela avant de passer à la phase suivante
J'ai veillé à ce que le faisceau de câbles ne soit pas situé près de fils ou composants soumis à des courants électriques
élevés
Les fils ne sont pas installés près des bougies d'allumage ou des bobines d'allumage
Les connecteurs mâles sont branchés avec un multimètre en utilisant sa fonction de mesure de la conductivité
Le fil de terre est fermement attaché au point de mise à la terre du véhicule
2.3 Finaliser l'installation
Attacher les fils du faisceau du système dans le compartiment moteur de façon soignée, loin des parties en mouvements. Eviter les
serrages excessifs. Le faisceau supporte des températures de 100 °C (212 °F) mais éviter le contact avec les pièces moteur les plus
chaudes.
2.4 Comment utiliser le système de conversion
1) Démarrer le moteur.
2) Le moteur devrait fonctionner normalement. Cependant, le premier démarrage après l'installation peut être un peu plus
long si le capteur d'éthanol est installé dans la ligne de pression et que la conduite de carburant est vidée.
3) Après le démarrage du moteur, observez les durites et les connecteurs de carburant déjà installés. Une fuite mineure peut
provoquer un risque d'incendie.
4) Si le véhicule ne démarre pas, vérifier la connexion de masse.
5) Si ralenti instable, vérifiez la polarité des connecteurs du faisceau et si ceux sont correctement branchés.
6) Vous pouvez observer le fonctionnement l'unité de commande à l'aide de l'application mobile.
Sans contre-indication votre installation est complète et réussie, vous pouvez utiliser de l'E85 ou un mélange d'essence.

J'ai vérifié ces points après le premier démarrage
J'ai vérifié que les données affichées sur l'application eFlexFuel sont bonnes
La teneur en éthanol est d'au moins 5% en fonction du carburant dans le réservoir
La température est une température extérieure normale
Les indicateurs d'activité de l'injecteur affichent le bon nombre de cylindres
Le rapport cyclique est d'environ 1 à 4 % au ralenti
Il ne manque pas de puissance ou de couple durant la conduite
Le moteur tourne comme avant l'installation
3. Condition de froid sévère
Si vous rencontrez des difficultés d'allumage en condition de températures basses, évitez les longs démarrages. Il vaut mieux étaler les
tentatives et faire des brèves pauses de quelques secondes entre les essais. Cela favorise l'évaporation de l'éthanol du moteur avant de
tenter un nouveau démarrage et ainsi l'unité eFlexFuel peut s'adapter afin d'apporter la correction.
Si la situation se corse, on suggère l'utilisation d'un préchauffage moteur ou l'ajout de 5-10% d'essence sur la base de l'E85 déjà
présente dans le réservoir.
4. Questions frequentes
La consommation de carburant ne correspond pas
Dans la plupart des véhicules, la lecture de la consommation de carburant est calculée en fonction de la largeur d'impulsion d'injection.
La consommation de carburant réelle peut différer de la consommation de carburant d'origine avec celle en E85.
Codes d'erreur eFlexFuel
Le capteur d'éthanol n'est pas connecté
oVérifiez que le connecteur du capteur d'éthanol est correctement fixé et que le fil n'est pas endommagé.
oVérifer que le câble du capteur d’éthanol est proprement connecté.
oAssurez-vous que le locket violet sur le connecteur du faisceau est poussé à fond.
oContrôlez que les cosses du connecteur ne sont pas oxydées.
Faible teneur en éthanol
oLe capteur d'éthanol a lu une faible teneur en éthanol. La limite d'avertissement est de 2%. Normalement, l'essence
contient 5% ou plus d'éthanol. Une faible teneur en éthanol peut indiquer des symptômes de faible pression de carburant
ou un capteur d'éthanol connecté défectueux.
oSi la teneur en éthanol est de 0 %, vérifiez que vous avez installé un capteur d’éthanol dans la conduite de
carburant.
oLa pompe à carburant peut être endommagée ou le filtre à carburant bouché. La ligne d’alimentation n’est
pas remplie tout le temps et montre des variations dans le taux d’éthanol.

Le carburant est contaminé
oLe capteur d'éthanol a détecté de l'essence sale ou de l'eau dans le carburant. Si le capteur ne peut pas détecter la teneur
exacte en éthanol, pour des raisons de sécurité, la teneur en éthanol est fixée à 40%. Dans ce cas, évitez de conduire ou de
faire le plein d'environ 50/50 mélange d'essence et d'éthanol.
Le signal du capteur de température est trop faible
oLe capteur de température est défectueux ou le fil est endommagé.
Le signal du capteur de température est trop fort
oLe capteur de température est défectueux ou le fil est endommagé.
Avertissement de cycle de régime
oLe facteur d'utilisation de l'injecteur a atteint 100%. Suivez le niveau de cycle de régime pendant la conduite. Si le
coefficient d'utilisation passe à 100% dans les accélérations fortes, nous recommandons d'utiliser quelques litres d'essence
par réservoir avec E85. La raison peut être des buses d'injecteurs de carburant bouchées, des injecteurs sous-
dimensionnés, un filtre à carburant, une pompe à carburant défectueuse ou un système de carburant inadéquat pour
l'E85.
Des codes d'erreur peuvent apparaître si des problèmes électriques préexistants ont une incidence sur le fonctionnement de l'unité de
commande eFlexFuel.
Dépannage
eflexfuel.com/fr/support comprend principalement des questions et des situations fréquentes de défauts avec des solutions.
5. Conditions d'utilisation d'eFlexFuel
Ces conditions d'utilisation s'appliquent à tous les kits de conversion eFlexFuel E85, à leurs faisceaux de câbles et à leurs accessoires
fabriqués par StepOne Tech Ltd (le fabricant). Veuillez lire attentivement ces conditions d'utilisation avant d'utiliser ou de tenter
d'installer eFlexFuel ou ses composants associés. Cela garantit que les deux parties (l'acheteur et le vendeur) sont conscients de la
façon de procéder dans différentes situations opérationnelles de l'eFlexFuel.
Garantie et remboursement
Le fabricant offre une garantie constructreur d'un an (12 mois) pour l'unité de contrôle et les autres composants. La garantie s'applique
uniquement au kit de conversion, au faisceau de câblage inclus, au capteur d'éthanol et à leur fonctionnalité. Lisez toujours les
instructions du manuel d'instructions dans son intégralité avant d'essayer d'installer ou d'utiliser le eFlexFuel. Cela garantit que le
produit fonctionne tel qu'il a été conçu.
La garantie ne couvre pas les dommages causés par une installation incorrecte par l'acheteur ou par l'agent de l'acheteur, ou si le
produit a été endommagé par une usure qui n'est pas causée par un usage normal ou par un défaut de fabrication.
La garantie couvre une installation défectueuse par le fabricant ou par un revendeur agréé. Toute modification apportée au kit de
conversion sans le consentement du fabricant annule la garantie.
