Inhaltsverzeichnis Seite:
1. Sicherheitshinweise 9
2. Gerätebeschreibung 9
3. Lieferumfang 9
4. Bestimmungsgemäße Verwendung 10
5. Technische Daten 10-11
6. Vor Inbetriebnahme 11
7. Betrieb 11-13
8. Austausch der Netzanschlussleitung 13
9. Reinigung, Wartung und Ersatzteilbestellung 13-14
10. Entsorgung und Wiederverwertung 14
11. Entsorgung Batterien 14
Anleitung_NSM_2050_SPK7:_ 12.07.2010 7:54 Uhr Seite 8

D
9
 Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
 WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
1.1 Spezielle Hinweise zum Laser
Achtung: Laserstrahlung
Nicht in den Strahl blicken
Laserklasse 2
Niemals direkt in den Strahlengang blicken.
Den Laserstrahl nie auf reflektierende Flächen
und Personen oder Tiere richten. Auch ein
Laserstrahl mit geringer Leistung kann Schäden
am Auge verursachen.
Vorsicht - wenn andere als die hier angegebenen
Verfahrensweisen ausgeführt werden, kann dies
zu einer gefährlichen Strahlungsexposition
führen.
Lasermodul niemals öffnen.
Wenn die Kappsäge längere Zeit nicht benutzt
wird, sollten die Batterien entfernt werden.
Es ist nicht erlaubt Veränderungen am Laser
vorzunehmen um die Leistung des Lasers zu
erhöhen.
Der Hersteller übernimmt keine Haftung für
Schäden die durch Nichtbeachtung der
Sicherheitshinweise entstehen.

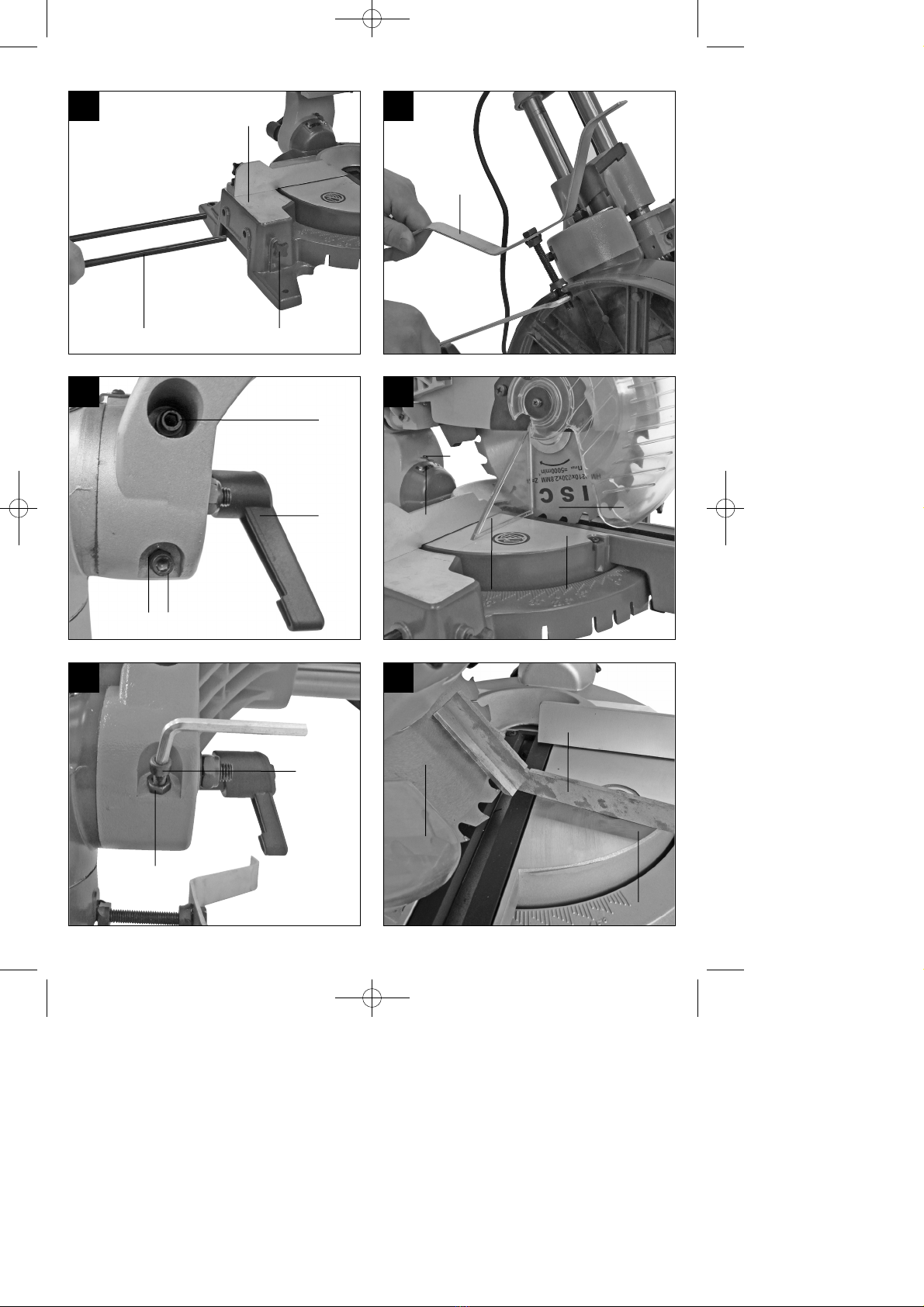

2. Gerätebeschreibung (Bild 1-3/20-22)
1. Handgriff
2. Ein-/Ausschalter
3. Entriegelungshebel
4. Maschinenkopf
5. Sägewellensperre
6. Sägeblattschutz beweglich
7. Sägeblatt
8. Spannvorrichtung
9. zusätzlicher Standbügel
10. Werkstückauflage
11. Anschlagschiene
12. Tischeinlage
13. Raststellungshebel
14. Feststellgriff
15. Zeiger
16. Skala
17. Drehtisch
18. feststehender Sägetisch
19. Skala
20. Zeiger
21. Feststellschraube
22. Spänefangsack
23. Zugführung
24. Feststellschraube für Zugführung
25. Sicherungsbolzen
26. Feststellschraube für Werkstückauflage
27. Rändelschraube für Schnitttiefenbegrenzung
28. Anschlag für Schnitttiefenbegrenzung
33. Laser
34. Ein-/Ausschalter Laser
35. Batteriefachdeckel
36. Batteriefach
37. Schrauben
3. Lieferumfang (Bild 1-3)
Zug-, Kapp und Gehrungssäge
Spannvorrichtung (8)
2 x Werkstückauflage (10)
Spänefangsack (22)
Inbusschlüssel
Schraubenschlüssel (C)
zusätzlicher Standbügel (9)

Achtung
Laserstrahlung
Nicht in den Strahl blicken!
Laserspezifikation nach
EN 60825-1
Laser Klasse 2 1894S-8x11
Ï: 650 nm P: ≤1 mW
Anleitung_NSM_2050_SPK7:_ 12.07.2010 7:54 Uhr Seite 9

D
10
4. Bestimmungsgemäße Verwendung
Die Zug-, Kapp- und Gehrungssäge dient zum
Kappen von Holz und Kunststoff, entsprechend der
Maschinengröße. Die Säge ist nicht zum Schneiden
von Brennholz geeignet.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener
und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Es dürfen nur für die Maschine geeignete
Sägeblätter verwendet werden. Die Verwendung von
Trennscheiben aller Art ist untersagt.
Bestandteil der bestimmungsgemäßen Verwendung
ist auch die Beachtung der Sicherheitshinweise,
sowie die Montageanleitung und Betriebshinweise in
der Bedienungsanleitung.
Personen, die die Maschine bedienen und warten,
müssen mit dieser vertraut und über mögliche
Gefahren unterrichtet sein. Darüber hinaus sind die
geltenden Unfallverhütungsvorschriften genauestens
einzuhalten. Sonstige allgemeine Regeln in
arbeitsmedizinischen und sicherheitstechnischen
Bereichen sind zu beachten.
Veränderungen an der Maschine schließen eine
Haftung des Herstellers und daraus entstehende
Schäden gänzlich aus. Trotz bestimmungsgemäßer
Verwendung können bestimmte Restrisikofaktoren
nicht vollständig ausgeräumt werden. Bedingt durch
Konstruktion und Aufbau der Maschine können
folgende Punkte auftreten:
Berührung des Sägeblattes im nicht
abgedeckten Sägebereich.
Eingreifen in das laufende Sägeblatt
(Schnittverletzung)
Rückschlag von Werkstücken und
Werkstückteilen.
Sägeblattbrüche.
Herausschleudern von fehlerhaften
Hartmetallteilen des Sägeblattes.
Gehörschäden bei Nichtverwendung des nötigen
Gehörschutzes.
Gesundheitsschädliche Emissionen von
Holzstäuben bei Verwendung in geschlossenen
Räumen.
5. Technische Daten
Wechselstrommotor: 230V ~ 50Hz
Leistung: 1700 Watt
Betriebsart: S1
Leerlaufdrehzahl n0: 4800 min-1
Hartmetallsägeblatt: ø 210 x ø 30 x 2,8 mm
Anzahl der Zähne: 24
Schwenkbereich: -45° / 0°/ +45°
Gehrungsschnitt: 0° bis 45° nach links
Sägebreite bei 90°: 205 x 65 mm
Sägebreite bei 45°: 140 x 65 mm
Sägebreite bei 2 x 45°
(Doppelgehrungsschnitt): 140 x 40 mm
Gewicht: ca. 15 kg
Laserklasse: 2
Wellenlänge Laser: 650 nm
Leistung Laser: ≤1mW
Stromversorgung Lasermodul: 2 x 1,5 V Micro (AAA)
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 61029 ermittelt.
Leerlauf
Schalldruckpegel LpA 86 dB(A)
Unsicherheit KpA 3 dB
Schallleistungspegel LWA 99 dB(A)
Unsicherheit KWA 3 dB
Schwingungsemissionswert ah≤2,5 m/s2
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Anleitung_NSM_2050_SPK7:_ 12.07.2010 7:54 Uhr Seite 10

D
11
Lassen Sie das Gerät gegebenenfalls
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
6. Vor Inbetriebnahme
6.1 Allgemein
Die Maschine muss standsicher aufgestellt
werden, d.h. auf einer Werkbank, einem
Universaluntergestell o. ä. festschrauben.
Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen ordnungsgemäß
montiert sein.
Das Sägeblatt muss frei laufen können.
Bei bereits bearbeitetem Holz auf Fremdkörper
wie z.B. Nägel oder Schrauben usw. achten.
Bevor Sie den Ein- / Ausschalter betätigen,
vergewissern Sie sich, ob das Sägeblatt richtig
montiert ist und bewegliche Teile leichtgängig
sind.
Überzeugen Sie sich vor dem Anschließen der
Maschine, dass die Daten auf dem Typenschild
mit den Netzdaten übereinstimmen.

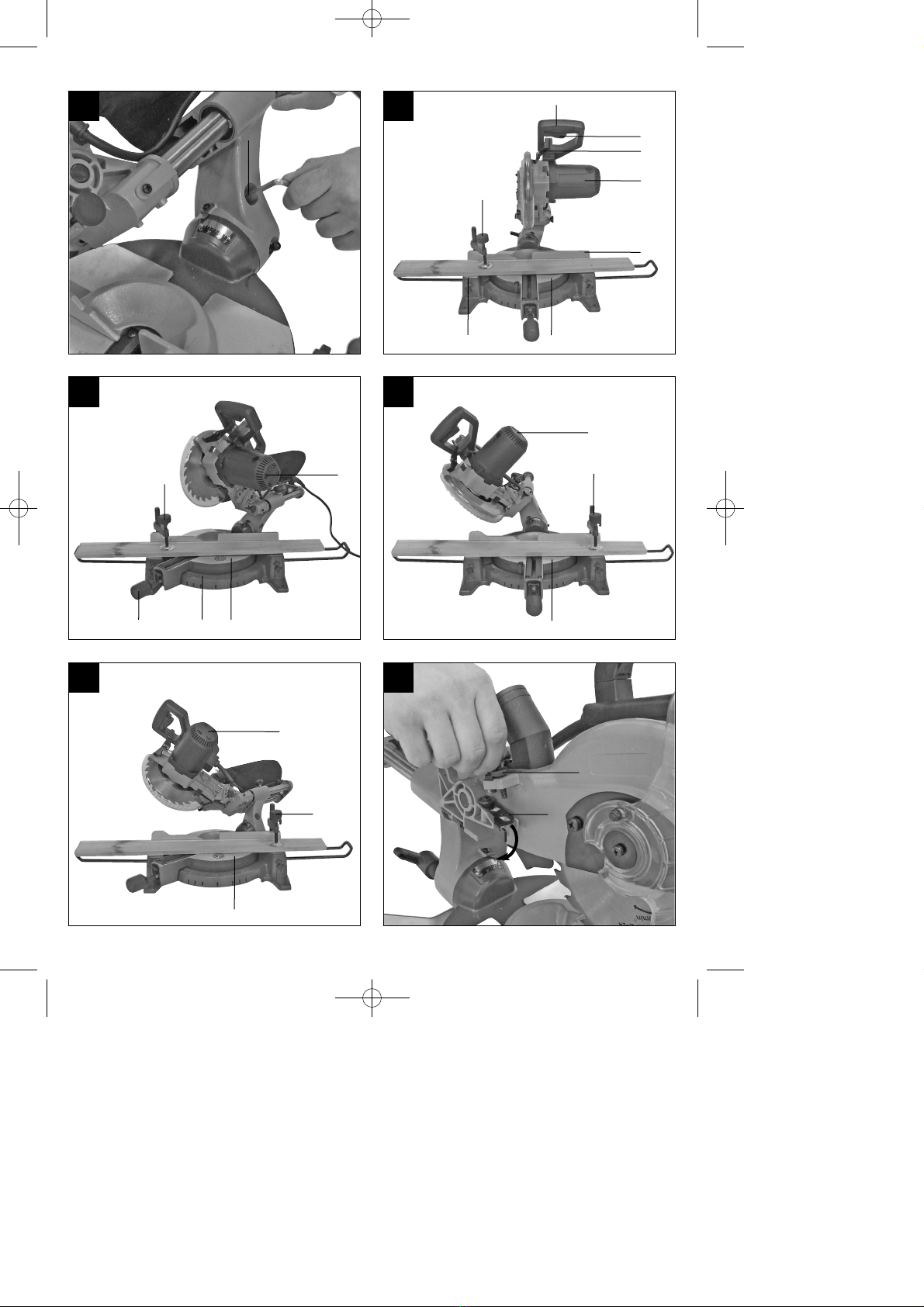

6.2 Säge montieren (Bild 1-5)
Verrschrauben Sie den Feststellgriff (14) an der
Vorderseite des Gerätes.
Zum Verstellen des Drehtisches (17) den
Feststellgriff (14) ca. 2 Umdrehungen lockern um
den Drehtisch (17) zu entriegeln.
Raststellungshebel (13) drücken, Drehtisch (17)
und Zeiger (15) auf das gewünschte Winkelmaß
der Skala (16) drehen und mit dem Feststellgriff
(14) fixieren. Die Säge besitzt Raststellungen bei
den Positionen -45°, -30°, -22,5°, -15°, 0°, 15°,
22,5°, 30° und 45°, an denen man den
Raststellungshebel einrasten lassen kann.
Durch leichtes Drücken des Maschinenkopfes (4)
nach unten und gleichzeitiges Herausziehen des
Sicherungsbolzens (25) aus der Motorhalterung,
wird die Säge aus der unteren Stellung
entriegelt. Drehen Sie den Sicherungsbolzen
(25) um 90° bevor sie ihn loslassen, damit die
Säge entriegelt bleibt.
Maschinenkopf (4) nach oben schwenken, bis
der Entriegelungshebel (3) einrastet.
Die Spannvorrichtung (8) kann sowohl links als
auch rechts am feststehenden Sägetisch (18)
montiert werden.
Feststellschrauben für Werkstückauflage (26)
lösen.
Werkstückauflage (10) am feststehenden
Sägetisch (18) montieren, entsprechende
Feststellschraube (26) anziehen (Bild 4).
Die zweite Werkstückauflage (10) auf der
gegenüberliegenden Seite der Säge montieren
und mit der entsprechenden Feststellschraube
(26) sichern.
Der Maschinenkopf (4) kann durch lösen der
Feststellschraube (21), nach links auf max. 45°
geneigt werden.
Den zusätzlichen Standbügel (9) an der
Rückseite der Maschine anschrauben!
6.3 Feinjustierung des Anschlags für
Kappschnitt 90° (Bild 6-8)
Den Drehtisch (17) auf 0° Stellung fixieren.
Feststellschraube (21) lockern und mit dem
Handgriff (1) den Maschinenkopf (4) ganz nach
rechts neigen.
90° Anschlagwinkel (a) zwischen Sägeblatt (7)
und Drehtisch (17) anlegen.
Gegenmutter (d) lockern und Justierschraube
(29) soweit verstellen, bis der Winkel zwischen
Sägeblatt (7) und Drehtisch (17) 90° beträgt.
Gegenmutter (d) wieder festziehen, um diese
Einstellung zu fixieren.
Überprüfen Sie abschließend die Position des
Zeigers (20) an der Skala (19) Falls erforderlich,
Zeiger (20) mit Kreuzschlitzschraubendreher
lösen, auf 0°-Position der Skala (19) setzen und
Halteschraube wieder festziehen.
Anschlagwinkel nicht im Lieferumfang
enthalten.
6.4 Feinjustierung des Anschlags für
Gehrungsschnitt 45° (Bild 1, 6, 9-10)
Den Drehtisch (17) auf 0° Stellung fixieren.
Feststellschraube (21) lösen und mit dem
Handgriff (1) den Maschinenkopf (4) ganz nach
links, auf 45° neigen.
45°-Anschlagwinkel (b) zwischen Sägeblatt (7)
und Drehtisch (17) anlegen.
Justierschraube (30) soweit verstellen, dass der
Winkel zwischen Sägeblatt (7) und Drehtisch
(17) genau 45° beträgt.
Anschlagwinkel nicht im Lieferumfang
enthalten.
7. Betrieb
7.1 Kappschnitt 90° und Drehtisch 0°
(Bild 1–3, 11)
Bei Schnittbreiten bis ca. 100 mm kann die
Zugfunktion der Säge mit der Feststellschraube für
Zugführung (24) in der hinteren Position fixiert
werden. Sollte die Schnittbreite über 100 mm liegen,
muss darauf geachtet werden, dass die
Anleitung_NSM_2050_SPK7:_ 12.07.2010 7:54 Uhr Seite 11

D
12
Feststellschraube für Zugführung (24) locker und der
Maschinenkopf (4) beweglich ist.
Maschinenkopf (4) in die obere Position bringen.
Maschinenkopf (4) am Handgriff (1) nach hinten
schieben und gegebenenfalls in dieser Position
fixieren. (je nach Schnittbreite)
Legen Sie das zu schneidende Holz an die
Anschlagschiene (11) und auf den Drehtisch
(17).
Das Material mit der Spannvorrichtung (8) auf
dem feststehenden Sägetisch (18) feststellen,
um ein Verschieben während des
Schneidvorgangs zu verhindern.
Entriegelungshebel (3) drücken um den
Maschinenkopf (4) freizugeben.
Ein-/ Ausschalter (2) drücken, um den Motor
einzuschalten.
Bei fixierter Zugführung (23): Maschinenkopf (4)
mit dem Handgriff (1) gleichmäßig und mit
leichtem Druck nach unten bewegen, bis das
Sägeblatt (7) das Werkstück durchschnitten hat.
Bei nicht fixierter Zugführung (23):
Maschinenkopf (4) nach ganz vorne ziehen und
dann mit dem Handgriff (1) gleichmäßig und mit
leichtem Druck ganz nach unten absenken. Nun
Maschinenkopf (4) langsam und gleichmäßig
ganz nach hinten schieben, bis das Sägeblatt (7)
das Werkstück vollständig durchschnitten hat.
Nach Beendigung des Sägevorgangs
Maschinenkopf (4)wieder in die obere
Ruhestellung bringen und Ein-/ Ausschalter (2)
loslassen.
Achtung! Durch die Rückholfeder schlägt die
Maschine automatisch nach oben, d.h. Handgriff (1)
nach Schnittende nicht loslassen, sondern
Maschinenkopf (4) langsam und unter leichtem
Gegendruck nach oben bewegen.
7.2 Kappschnitt 90° und Drehtisch 0°- 45°
(Bild 1-3, 12)
Mit der Kappsäge können Kappschnitte von 0° - 45°
nach links und 0° - 45° nach rechts zur
Anschlagschiene ausgeführt werden.
Den Drehtisch (17) durch Lockern des
Feststellgriffes (14) lösen.
Raststellungshebel (13) drücken, Drehtisch (17)
und Zeiger (15) auf das gewünschte Winkelmaß
der Skala (16) drehen und mit dem Feststellgriff
(14) fixieren. Die Säge besitzt Raststellungen bei
den Positionen -45°, -30°, -22,5°, -15°, 0°, 15°,
22,5°, 30° und 45°, an denen man den
Raststellungshebel einrasten lassen kann.
Den Feststellgriff (14) wieder festziehen, um den
Drehtisch (17) zu fixieren.
Schnitt wie unter Punkt 7.1 beschrieben
ausführen.
7.3 Gehrungsschnitt 0°- 45° und Drehtisch 0°
(Bild 1–3, 13)
Mit der Kappsäge können Gehrungsschnitte nach
links von 0°- 45° zur Arbeitsfläche ausgeführt
werden.
Spannvorrichtung (8) gegebenenfalls
demontieren oder auf der gegenüberliegenden
Seite des feststehenden Sägetisches (18)
montieren.
Maschinenkopf (4) in die obere Stellung bringen.
Den Drehtisch (17) auf 0° Stellung fixieren.
Die Feststellschraube (21) lösen und mit dem
Handgriff (1) den Maschinenkopf (4) nach links
neigen, bis der Zeiger (20) auf das gewünschte
Maß auf der Skala (19) zeigt.
Feststellschraube (21) wieder festziehen und
Schnitt wie unter Punkt 7.1 beschrieben
durchführen.
7.4 Gehrungsschnitt 0°- 45° und Drehtisch 0°- 45°
(Bild 1–3, 14)
Mit der Kappsäge können Gehrungsschnitte nach
links von 0°- 45° zur Arbeitsfläche und gleichzeitig
0°- 45° nach links bzw. 0° - 45° nach rechts zur
Anschlagschiene ausgeführt werden
(Doppelgehrungsschnitt).
Spannvorrichtung (8) gegebenenfalls demon-
tieren oder auf der gegenüberliegenden Seite
des feststehenden Sägetisches (18) montieren.
Maschinenkopf (4) in die obere Stellung bringen.
Den Drehtisch (17) durch Lockern des
Feststellgriffes (14) lösen.
Mit dem Handgriff (1) den Drehtisch (17) auf den
gewünschten Winkel einstellen (siehe hierzu
auch Punkt 7.2).
Den Feststellgriff (14) wieder festziehen, um den
Drehtisch zu fixieren.
Die Feststellschraube (21) lösen und mit dem
Handgriff (1) den Maschinenkopf (4) nach links,
auf das gewünschte Winkelmaß neigen (siehe
hierzu auch Punkt 7.3).
Feststellschraube (21) wieder festziehen.
Schnitt wie unter Punkt 7.1 beschrieben
ausführen.
7.5 Schnitttiefenbegrenzung (Bild 15)
Mittels der Schraube (27) kann die Schnitttiefe
stufenlos eingestellt werden. Lösen Sie hierzu
die Rändelmutter an der Schraube (27) und
klappen Sie den Anschlag für Schnitttiefen-
begrenzung (28) nach außen. Stellen Sie die
gewünschte Schnitttiefe durch Eindrehen oder
Herausdrehen der Schraube (27) ein und ziehen
Sie die Rändelmutter an der Schraube (27)
anschließend wieder fest.
Anleitung_NSM_2050_SPK7:_ 12.07.2010 7:54 Uhr Seite 12

D
13
Überprüfen Sie die Einstellung anhand eines
Probeschnittes.
7.6 Spänefangsack (Abb. 2)
Die Säge ist mit einem Fangsack (22) für Späne
ausgestattet.
Der Spänesack (22) kann über den Reißverschluß
auf der Unterseite entleert wérden.
7.7 Austausch des Sägeblatts (Bild 1, 16-19)
Netzstecker ziehen!
Den Maschinenkopf (4) nach oben schwenken
und durch den Sicherungsbolzen (25) in dieser
Position arretieren.
Entriegelungshebel (3) drücken und
Sägeblattschutz (6) so weit nach oben klappen,
dass die Aussparung im Sägeblattschutz (6)
über der Flanschschraube (31) ist.
Mit einer Hand drücken Sie die
Sägewellensperre (5) mit der anderen Hand
setzen Sie den Schraubenschlüssel (C) auf die
Flanschschraube (31).
Drücken Sie fest auf die Sägewellensperre (5)
und drehen Sie die Flanschschraube (31)
langsam im Uhrzeigersinn. Nach max. einer
Umdrehung rastet die Sägewellensperre (5) ein.
Jetzt mit etwas mehr Kraftaufwand
Flanschschraube (31) im Uhrzeigersinn lösen.
Drehen Sie die Flanschschraube (31) ganz her-
aus und nehmen Sie den Außenflansch (32) ab.
Das Sägeblatt (7) vom Innenflansch abnehmen
und nach unten herausziehen.
Flanschschraube (31), Außenflansch (32) und
Innenflansch sorgfältig reinigen.
Das neue Sägeblatt (7) in umgekehrter
Reihenfolge wieder einsetzen und festziehen.
Achtung! Die Schnittschräge der Zähne d.h. die
Drehrichtung des Sägeblattes (7), muss mit der
Richtung des Pfeils auf dem Gehäuse
übereinstimmen.
Bevor Sie mit der Säge weiter arbeiten, ist die
Funktionsfähigkeit der Schutzeinrichtungen zu
prüfen.
Achtung! Nach jedem Sägeblattwechsel prüfen,
ob das Sägeblatt in senkrechter Stellung sowie
auf 45° gekippt, frei in der Tischeinlage (12)
läuft.
Achtung! Das Wechseln und Ausrichten des
Sägeblattes (7) muss ordnungsgemäß
ausgeführt werden.
7.8 Transport (Abb. 1-3)
Feststellgriff (14) festziehen, um den Drehtisch
(17) zu verriegeln
Entriegelungshebel (3) betätigen, Maschinenkopf
(4) nach unten drücken und mit
Sicherungsbolzen (25) arretieren. Die Säge ist
nun in der unteren Stellung verriegelt.
Zugfunktion der Säge mit der Feststellschraube
für Zugführung (24) in der hinteren Position
fixieren.
Tragen Sie die Maschine am feststehenden
Sägetisch (18).
Um die Maschine erneut aufzubauen, gehen Sie
nach Punkt 6.2 vor.
7.9 Betrieb Laser (Bild 20-22/Pos. 33)
Einschalten: Bewegen Sie den Ein-/Ausschalter
Laser (34) in Stellung „I“, um den Laser (33)
einzuschalten. Auf das zu bearbeitende Werkstück
wird eine Laserlinie projiziert, die die genaue
Schnittführung anzeigt.
Ausschalten: Bewegen Sie den Ein-/Ausschalter
Laser (34) in Stellung „0“.
Einstellung des Lasers: Durch leichtes Öffnen der
Schrauben (37) kann der Laser bei Bedarf justiert
werden. Ziehen Sie die Schrauben nach den
Justierarbeiten wieder fest. Achtung! Nicht direkt in
das Laserlicht blicken!
Batteriewechsel: Achten Sie darauf, dass der Laser
(33) ausgeschaltet ist. Entfernen Sie den
Batteriefachdeckel (35). Entnehmen Sie die
verbrauchten Batterien und ersetzen Sie sie durch
neue (2 x 1,5 Volt Typ R03, LR 03 Micro, AAA).
Achten Sie beim Einsetzen auf die richtige Polung
der Batterien. Schließen Sie das Batteriefach (36)
wieder.
8. Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
9. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
9.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
Anleitung_NSM_2050_SPK7:_ 12.07.2010 7:54 Uhr Seite 13

D
14
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
9.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
9.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
9.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
10. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
11. Entsorgung Batterien
Batterien beinhalten umweltgefährdende Materialien.
Werfen Sie Batterien nicht in den Hausmüll, ins
Feuer oder ins Wasser. Batterien sollen gesammelt,
recycelt oder umweltfreundlich entsorgt werden.
Senden Sie verbrauchte Batterien an die iSC GmbH,
Eschenstraße 6 in D-94405 Landau. Dort wird vom
Hersteller eine fachgerechte Entsorgung
gewährleistet.

쾷
Anleitung_NSM_2050_SPK7:_ 12.07.2010 7:54 Uhr Seite 14

15
GB
Table of contents: Page:
1. Safety Regulations 16
2. Layout 16
3. Supplied package 16
4. Proper use 17
5. Technical data 17
6. Before starting the equipment 18
7. Operation 18-20
8. Replacing the power cable 20
9. Cleaning, maintenance and ordering of spare parts 20-21
10. Disposal and recycling 21
11. Battery disposal 21
Anleitung_NSM_2050_SPK7:_ 12.07.2010 7:54 Uhr Seite 15

16
GB
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety information
Please refer to the booklet included in delivery for the
safety instructions.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
1.1 Special instructions for the laser
Important: Laser radiation
Do not look into the beam
Laser class 2
Never look directly into the laser path.
Never direct the laser beam at reflecting surfaces
or persons or animals. Even a low output laser
beam can inflict injury on the eye.
Caution: It is vital to follow the work procedures
described in these instructions. Using the
equipment in any other way may result in
hazardous exposure to laser radiation.
Never open laser module.
When the crosscut saw is not going to be used for
an extended period of time, the batteries should
be removed.
Do not make any modifications to the laser that
are designed to increase the laser’s power.
The manufacturer cannot accept any liability for
damaged caused by a failure to comply with the
safety information.
2. Layout (Fig. 1-3/20-22)
1. Handle
2. ON/OFF switch
3. Release lever
4. Machine head
5. Saw shaft lock
6. Movable blade guard
7. Saw blade
8. Clamping device
9. Additional stability bar
10. Workpiece support
11. Stop rail
12. Table insert
13. Latched position lever
14. Locking grip
15. Pointer
16. Scale
17. Turntable
18. Fixed saw table
19. Scale
20. Pointer
21. Locking screw
22. Sawdust bag
23. Drag guide
24. Locking screw for drag guide
25. Safety pin
26. Locking screw for workpiece support
27. Knurled screw for cutting depth limiter
28. Stop for cutting depth limiter
33. Laser
34. ON/OFF switch for laser
35. Battery compartment cover
36. Battery compartment
37. Screws
3. Items supplied (Fig. 1-3)
Drag, crosscut and miter Saw
Clamping device (8)
2 x Workpiece support (10)
Sawdust bag (22)
Allen key
Wrench (C)
Additional stability bar (9)

Achtung
Laserstrahlung
Nicht in den Strahl blicken!
Laserspezifikation nach
EN 60825-1
Laser Klasse 2 1894S-8x11
Ï: 650 nm P: ≤1 mW
Anleitung_NSM_2050_SPK7:_ 12.07.2010 7:54 Uhr Seite 16

17
GB
4. Proper use
The drag, circular crosscut and miter saw is designed
to crosscut wood and plastic suitable for the
machine’s size. The saw is not designed for cutting
firewood.
The machine is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
The machine is to be operated only with suitable saw
blades. It is prohibited to use any type of cutting-off
wheel.
To use the machine properly you must also observe
the safety regulations, the assembly instructions and
the operating instructions to be found in this manual.
All persons who use and service the machine have
to be acquainted with this manual and must be
informed about its potential hazards.
It is also imperative to observe the accident
prevention regulations in force in your area.
The same applies for the general rules of
occupational health and safety.
The manufacturer shall not be liable for any changes
made to the machine nor for any damage resulting
from such changes.
Even when the machine is used as prescribed it is
still impossible to eliminate certain residual risk
factors. The following hazards may arise in
connection with the machine’s construction and
design:
Contact with the saw blade in the uncovered saw
zone.
Reaching into the running saw blade (cut
injuries).
Kick-back of workpieces and parts of workpieces.
Saw blade fracturing.
Catapulting of faulty carbide tips from the saw
blade.
Damage to hearing if essential ear-muffs are not
worn.
Harmful emissions of wood dust when the
machine is used in closed rooms.
5. Technical data
Asynchronous motor 230 V~ 50 Hz
Output 1700 W
Operating mode S1
Idle speed n04800 min-1
Carbide-tipped saw blade ø 210 x ø 30 x 2,8 mm
Number of teeth 24
Tilting range -45° / 0°/ +45°
Mitre cuts 0° to 45° to the left
Sawing width at 90° 205 x 65 mm
Sawing width at 45° 140 x 65 mm
Sawing width at 2 x 45°
(double mitre cuts) 140 x 40 mm
Weight 15 kg
Laser class 2
Laser wave length 650 nm
Laser output ≤1 mW
Laser module power supply 2 x 1.5 V Micro (AAA)
Sound and vibration
Sound and vibration values were measured in
accordance with EN 61029.
Idle speed
LpA sound pressure level 86 dB(A)
KpA uncertainty 3 dB
LWA sound power level 99 dB(A)
KWA uncertainty 3 dB
Vibration emission value ah≤2.5 m/s2
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect working
order.
Service and clean the appliance regularly.
Adapt your working style to suit the appliance.
Do not overload the appliance.
Have the appliance serviced whenever
necessary.
Switch the appliance off when it is not in use.
Anleitung_NSM_2050_SPK7:_ 12.07.2010 7:54 Uhr Seite 17

18
GB
6. Before starting the equipment
6.1 General information
The equipment must be set up where it can stand
securely, i.e. it should be bolted to a workbench,
a universal base frame or similar.
All the covers and safety devices have to be
properly fitted before the machine is switched on.
It must be possible for the saw blade to run
freely.
When working with wood that has been
processed before, watch out for foreign bodies
such as nails or screws etc.
Before you actuate the On/Off switch, make sure
that the saw blade is correctly fitted and that the
machine’s moving parts run smoothly.
Before you connect the machine to the power
supply, make sure the data on the rating plate is
the same as that for your mains.
6.2 Assembling the saw (Fig. 1-5)
Screw the locking grip (14) to the front of the
equipment.
To adjust the turntable (17), loosen the locking
grip (14) by approx. 2 turns, which frees the
turntable (17).
Press the locking lever (13), turn the turntable (17)
and scale pointer (15) to the desired angular
setting on the dial (16) and lock into place with
the locking grip (14). The saw has locking
positions at angular positions of -45°, -30°, -22,5°,
-15°, 0°, 15°, 22,5°, 30°, 45° at which the locking
lever can be engaged.
To release the saw from its position at the bottom,
pull the locking pin (25) out of the motor mounting
while pressing down lightly on the machine head
(4). Turn the locking pin (25) through 90° before
you release it so that the saw remains released.
Swing the machine head (4) up until the release
lever (3) latches into place.
The clamping device (8) can be fitted on either the
left or right of the fixed saw bench (18).
Undo the locking screws for the workpiece
support (30).
Mount the workpiece support (10) on the fixed
saw table (18) and tighten the appropriate locking
screw (26) (Figure 4).
Mount the second workpiece support (10) on the
opposite side of the saw and secure with the
appropriate locking screw (30).
When the locking screw (21) is loosened, you can
tilt the machine head (4) to the left by up to 45°.
Screw the additional stability bar (9) to the back
of the equipment.
6.3 Final adjustment of the stop for crosscut 90°
(Fig. 6-8)
Fasten the turntable (17) in 0° position.
Undo the securing screw (21) and tilt the machine
head (4) as far to the right as possible using the
handle (1).
Place the 90° angular stop (a) between the saw
blade (7) and the turntable (17).
Undo the counter nut (d) and adjust the
adjustment screw (29) until the angle between the
saw blade (7) and the turntable (17) is 90°.
Retighten the counter nut (d) to secure this
setting.
Finally check the position of the pointer (20) on
the scale (19). If necessary undo the pointer (20)
with a Philips screwdriver, set it to the 0° position
on the scale (19) and tighten the retaining screw
again.
An angular stop is not supplied.
6.4 Final adjustment of the stop for meter cut 45°
(Fig. 1, 6, 9 – 10)
Fasten the turntable (17) in 0° position.
Undo the securing screw (21) and tilt the machine
head (4) to the right to an angle of 45° using the
handle (1).
Place the 45° stop angle (b) between the blade
(7) and the turntable (17).
Adjust the adjustment screw (30) until the angle
between the saw blade (7) and the turntable (17)
is 45°.
An angular stop is not supplied.
7. Operation
7.1 Crosscut 90° and turntable 0° (Fig. 1 – 3, 11)
For cutting widths up to 100 mm it is possible to fix
the saw’s drag function in its rear position with the
fixing screw for drag guide (24). If the cutting width
exceeds 100 mm you must ensure that the fixing
screw for the drag guide (24) is undone and that the
machine head (4) can be moved.
Move the machine head (4) to its upper position.
Use the handle (1) to push back the machine
head (4) and fix it in this position if required
(dependent on the cutting width).
Place the piece of wood to be cut at the stop rail
(11) and on the turntable (17).
Lock the material with the clamping device (8) on
the fixed saw bench (18) to prevent the material
from moving during the cutting operation.
Push down the release lever (3) to release the
machine head (4).
Press the ON/OFF switch (2) to start the motor.
If the drag guide (23) is fixed: Move the machine
Anleitung_NSM_2050_SPK7:_ 12.07.2010 7:54 Uhr Seite 18

19
head (4) downwards evenly and with gentle
pressure using the handle (1) until the saw blade
(7) has cut through the workpiece.
If the drag guide (23) is not fixed:
Pull the machine head (4) as far as possible
forwards and then lower it evenly and with gently
pressure using the handle (1). Now push the
machine head (4) slowly and evenly right to the
rear until the saw blade (7) has cut right through
the workpiece.
When the cutting operation is completed, move
the machine head (4) back to its upper (home)
position and release the ON/OFF button (2).
Important. The integral resetting springs will
automatically lift the machine head. Do not simply let
go of the handle (1) after cutting, but allow the
machine head (4) to rise slowly, applying slight
counterpressure as it does so.
7.2 Crosscut 90° and turntable 0° - 45°
(Fig. 1 – 3, 12)
The crosscut saw can be used to make angular cuts
of 0°- 45° to the left and 0 – 45° to the right relative to
the stop rail.
Release the turntable (17) by slackening the
locking grip (14).
Press the locking lever (13), turn the turntable (17)
and scale pointer (15) to the desired angular
setting on the dial (16) and lock into place with
the locking grip (14). The saw has locking
positions at angular positions of -45°, -30°, -22,5°,
-15°, 0°, 15°, 22,5°, 30°, 45° at which the locking
lever can be engaged.
Retighten the locking grip (14) to secure the
turntable (17) in place.
Cut as described under section 7.1.
7.3 Miter cut 0°- 45° and turntable 0°
(Fig. 1 – 3, 13)
The crosscut saw can be used to make miter cuts of
0° - 45° in relation to the work surface.
Remove the clamping device (8) if necessary or fit
it on the opposite side of the fixed saw bench
(18).
Move the machine head (4) to its upper position.
Fasten the turntable (17) in 0° position.
Undo the locking screw (21) and use the handle
(1) to tilt the machine head (4) to the left until the
pointer (20) points to the required angle on the
scale (19).
Retighten the locking screw (21) and make the cut
as described in section 7.1.
7.4 Miter cut 0°- 45° and turntable 0° - 45°
(Fig. 1 – 3, 14)
The crosscut saw can be used to make miter cuts of
0°- 45° to the left relative to the work surface and, at
the same time, 0° - 45° to the left or 0° - 45° to the
right of the stop rail (double miter cut).
Remove the clamping device (8) if necessary or fit
it on the opposite side of the fixed saw bench
(18).
Move the machine head (4) to its upper position.
Release the turntable (17) by slackening the
locking grip (14).
Use the handle (1) to adjust the turntable (17) to
the angle required (in this connection see also
section 7.2).
Retighten the locking grip (14) to secure the
turntable in place.
Undo the locking screw (21) and use the handle
(1) to tilt the machine head (4) to the left until it
coincides with the required angle value (in this
connection see also section 7.3).
Re-tighten the locking screw (21).
Cut as described under section 7.1.
7.5 Limiting the cutting depth (Fig. 15)
The cutting depth can be infinitely adjusted using
the screw (27). Undo the knurled nut on the screw
(27) and move the stop for limiting the cutting
depth (28) to the outside. Set the required cutting
depth by tightening or undoing the screw (27) and
then tighten the knurled nut on the screw (27).
Check the adjustment by making a test cut.
7.6 Sawdust bag (Fig. 2)
The saw is equipped with a debris bag (22) for
sawdust and chips.
The debris bag (22) can be emptied by means of a
zipper at the bottom.
7.7 Changing the saw blade (Fig. 1, 16 – 19)
Remove the power plug!
Swing the machine head (4) upwards and lock it
in this position using the locking pin (25).
Press the release lever (3) and swing up the saw
blade guard (6) to the point where the recess in
the saw blade guard (6) is above the flange bolt
(31).
Press the saw shaft lock (5) with one hand, while
positioning the wrench (C) over the flange bolt
(39) with the other.
Firmly press on the saw shaft lock (5) and slowly
rotate the flange bolt (31) in clockwise direction.
The saw shaft lock (5) engages after no more
than one rotation.
Now, using a little more force, slacken the flange
bolt (31) in the clockwise direction.
GB
Anleitung_NSM_2050_SPK7:_ 12.07.2010 7:54 Uhr Seite 19

20
Undo the flange bolt (31) and remove it and them
take off the outer flange (32).
Take the saw blade (7) off the inner flange and
pull it out downwards.
Carefully clean the flange bolt (31), outer flange
(32) and inner flange.
Fit and fasten the new saw blade (7) in reverse
order.
Important. The cutting angle of the teeth, in other
words the direction of rotation of the saw blade
(7) must coincide with the direction of the arrow
on the housing.
Check to make sure that all safety devices are
properly mounted and in good working condition
before you begin working with the saw again.
Important. Every time that you change the saw
blade, check to see that it spins freely in the table
insert (12) in both perpendicular and 45° angle
settings.
Important. The saw blade (7) must be changed
and aligned correctly.
7.8 Transport (Fig. 1 – 3)
Tighten the locking grip (14) to lock the turntable
(17).
Press the release lever (3), push the machine
head (4) to the rear and lock it with the locking
bolt (25). The saw is now locked in its lower
position.
Secure the drag function of the saw in its rear
position using the fixing screw for the drag guide
(24).
Carry the equipment by the fixed saw table (18).
Follow the instructions set out in point 6.2 to erect
the machine again.
7.9 Using the laser (Fig. 20-22 / Item 33)
To switch on: Move the laser ON/OFF switch (34)
into the “I” position to switch on the laser (33). A laser
line is projected on to the workpiece you wish to
machine, providing an exact guide for the cut.
To switch off: Move the laser ON/OFF switch (34)
into the “0” position.
Adjusting the laser: Undoing the screws (37)
slightly allows the laser to be adjusted if necessary.
Tighten the screws again after you have completed
the adjustment work. Important. Never look directly
into the LED light!
Replacing the battery: Ensure that laser (33) is
switched off. Remove the battery compartment cover
(35). Remove the spent batteries and replace them
with new ones (2 x 1.5 V type R02, LR 03 Micro,
AAA). Check that the battery terminals are positioned
correctly. Close the battery compartment (36) again.
7.10 Transport (Fig. 1 – 3)
Tighten the locking grip (14) to lock the turntable
(17).
Press the release lever (3), push the machine
head (4) to the rear and lock it with the locking
bolt (27). The saw is now locked in its lower
position.
Secure the drag function of the saw in its rear
position using the fixing screw for the drag guide
(25).
Carry the machine using the fixed saw bench (18)
or, if the saw is mounted on the base frame, using
the appropriate trough handles on the base
frame.
Follow the instructions set out in point 6.2 to erect
the machine again.
8. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
9. Cleaning, maintenance and ordering
of spare parts
Always pull out the mains power plug before starting
any cleaning work.
9.1 Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts
of the equipment. Ensure that no water can seep
into the device.
9.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
9.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
GB
Anleitung_NSM_2050_SPK7:_ 12.07.2010 7:54 Uhr Seite 20
