Makita 5277NB User manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
Hypoid Saw
Scie hypoïde
Sierra Circular
5277NB
003629
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO

2
ENGLISH
SPECIFICATIONS
•Due to our continuing programme of research and development, the specifications herein are subject to change
without notice.
•Note: Specifications may differ from country to country.
GENERAL SAFETY RULES
USA002-2
(For All Tools)
WARNING:
Read and understand all instructions.
Failure to follow all instructions listed below,
may result in electric shock, fire and/or
serious personal injury.
SAVE THESE INSTRUCTIONS
Work Area
1. Keep your work area clean and well lit. Cluttered
benches and dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases, or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away
while operating a power tool. Distractions can
cause you to lose control.
Electrical Safety
4. Double insulated tools are equipped with a
polarized plug (one blade is wider than the
other.) This plug will fit in a polarized outlet only
one way. If the plug does not fit fully in the outlet,
reverse the plug. If it still does not fit, contact a
qualified electrician to install a polarized outlet.
Do not change the plug in any way. Double insula-
tion eliminates the need for the three wire
grounded power cord and grounded power supply
system.
5. Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and refrigera-
tors. There is an increased risk of electric shock if
your body is grounded.
6. Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
7. Do not abuse the cord. Never use the cord to
carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or
moving parts. Replace damaged cords immedi-
ately. Damaged cords increase the risk of electric
shock.
8. When operating a power tool outside, use an
outdoor extension cord marked “W-A” or “W”.
These cords are rated for outdoor use and reduce
the risk of electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use tool while tired or under the influence of
drugs, alcohol, or medication. A moment of inat-
tention while operating power tools may result in
serious personal injury.
10. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair, cloth-
ing, and gloves away from moving parts. Loose
clothes, jewelry, or long hair can be caught in mov-
ing parts.
11. Avoid accidental starting. Be sure switch is off
before plugging in. Carrying tools with your finger
on the switch or plugging in tools that have the
switch on invites accidents.
12. Remove adjusting keys or wrenches before turn-
ing the tool on. A wrench or a key that is left
Model 5277NB
Blade diameter 185 mm (7-1/4”)
Max. Cutting depth
at 90°60 mm (2-3/8”)
at 45°44 mm (1-3/4”)
at 50°40 mm (1-9/16”)
No load speed (RPM) 4,300/min.
Overall length 448 mm (17-5/8”)
Net weight 6.8 kg (15.0 lbs)

3
attached to a rotating part of the tool may result in
personal injury.
13. Do not overreach. Keep proper footing and bal-
ance at all times. Proper footing and balance
enables better control of the tool in unexpected situ-
ations.
14. Use safety equipment. Always wear eye protec-
tion. Dust mask, non-skid safety shoes, hard hat, or
hearing protection must be used for appropriate con-
ditions. Ordinary eye or sun glasses are NOT eye
protection.
Tool Use and Care
15. Use clamps or other practical way to secure and
support the workpiece to a stable platform. Hold-
ing the work by hand or against your body is unsta-
ble and may lead to loss of control.
16. Do not force tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
17. Do not use tool if switch does not turn it on or
off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
18. Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing the tool. Such preventive
safety measures reduce the risk of starting the tool
accidentally.
19. Store idle tools out of reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
20. Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools with
sharp cutting edges are less likely to bind and are
easier to control.
21. Check for misalignment or binding of moving
parts, breakage of parts, and any other condition
that may affect the tools operation. If damaged,
have the tool serviced before using. Many acci-
dents are caused by poorly maintained tools.
22. Use only accessories that are recommended by
the manufacturer for your model. Accessories
that may be suitable for one tool, may become haz-
ardous when used on another tool.
SERVICE
23. Tool service must be performed only by qualified
repair personnel. Service or maintenance per-
formed by unqualified personnel could result in a risk
of injury.
24. When servicing a tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of unau-
thorized parts or failure to follow Maintenance
instructions may create a risk of electric shock or
injury.
USE PROPER EXTENSION CORD: Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size to
use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The smaller
the gage number, the heavier the cord.
SPECIFIC SAFETY RULES
USB066-1
DO NOT let comfort or familiarity with
product (gained from repeated use)
replace strict adherence to circular saw
safety rules. If you use this tool unsafely
or incorrectly, you can suffer serious per-
sonal injury.
1. DANGER! Keep hands away from cutting area
and blade. Keep your second hand on auxiliary
handle, or motor housing. If both hands are hold-
ing the saw, they cannot be cut by the blade.
Keep your body positioned to either side of the
saw blade, but not in line with the saw blade.
KICKBACK could cause the saw to jump backwards.
(See “Causes and Operator Prevention of Kick-
back”)
Do not reach underneath the work. The guard can
not protect you from the blade below the work. Do
not attempt to remove cut material when blade is
Table 1. Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
6 10 18161412
10 12 16 16 14 12
12 16 14 12 Not Recommended

4
moving.
CAUTION: Blades coast after turn off. Wait until
blade stops before grasping cut material.
2. Check lower guard for proper closing before
each use. Do not operate saw if lower guard
does not move freely and close instantly. Never
clamp or tie the lower guard into the open posi-
tion. If saw is accidentally dropped, lower guard may
be bent. Raise the lower guard with the Retracting
Lever and make sure it moves freely and does not
touch the blade or any other part, in all angles and
depths of cut.
To check lower guard, open lower guard by hand,
then release and watch guard closure. Also check to
see that Retracting Lever does not touch tool hous-
ing. Leaving blade exposed is VERY DANGEROUS
and can lead to serious personal injury.
3. Check the operation and condition of the lower
guard spring. If the guard and the spring are not
operating properly, they must be serviced before
use. Lower guard may operate sluggishly due to
damaged parts, gummy deposits, or a buildup of
debris.
4. Lower guard should be retracted manually only
for special cuts such as “Pocket Cuts” and
“Compound Cuts.” Raise lower guard by Retract-
ing Lever. As soon as blade enters the material,
lower guard must be released. For all other saw-
ing, the lower guard should operate automatically.
5. Always observe that the lower guard is covering
the blade before placing saw down on bench or
floor. An unprotected, coasting blade will cause the
saw to walk backwards, cutting whatever is in its
path. Be aware of the time it takes for the blade to
stop after switch is released.
6. NEVER hold piece being cut in your hands or
across your leg. It is important to support the work
properly to minimize body exposure, blade binding,
or loss of control.
7. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord. Con-
tact with a “live”wire will also make exposed metal
parts of the tool “live”and shock the operator.
8. When ripping always use a rip fence or straight
edge guide. This improves the accuracy of cut and
reduces the chance for blade binding.
9. Always use blades with correct size and shape
(diamond vs. round) arbor holes. Blades that do
not match the mounting hardware of the saw will run
eccentrically, causing loss of control.
10. Never use damaged or incorrect blade washers
or bolts. The blade washers and bolt were specially
designed for your saw, for optimum performance and
safety of operation.
11. Causes and Operator Prevention of Kickback:
Kickback is a sudden reaction to a pinched, bound
or misaligned saw blade, causing an uncontrolled
saw to lift up and out of the workpiece toward the
operator.
When the blade is pinched or bound tightly by the
kerf closing down, the blade stalls and the motor
reaction drives the unit rapidly back toward the oper-
ator.
If the blade becomes twisted or misaligned in the
cut, the teeth at the back edge of the blade can dig
into the top surface of the wood causing the blade to
climb out of the kerf and jump back toward operator.
Kickback is the result of tool misuse and/or incorrect
operating procedures or conditions and can be
avoided by taking proper precautions as given
below:
Maintain a firm grip with both hands on the saw
and position your body and arm to allow you to
resist KICKBACK forces. KICKBACK forces can be
controlled by the operator, if proper precautions are
taken.
When blade is binding, or when interrupting a
cut for any reason, release the trigger and hold
the saw motionless in the material until the blade
comes to a complete stop. Never attempt to
remove the saw from the work or pull the saw
backward while the blade is in motion or KICK-
BACK may occur. Investigate and take corrective
actions to eliminate the cause of blade binding.
When restarting a saw in the workpiece, center
the saw blade in the kerf and check that saw
teeth are not engaged into the material. If saw
blade is binding, it may walk up or KICKBACK from
the workpiece as the saw is restarted.
Support large panels to minimize the risk of
blade pinching and KICKBACK. Large panels tend
to sag under their own weight. Supports must be
placed under the panel on both sides, near the line
of cut and near the edge of the panel as shown in
Fig. 1.
To minimize the risk of blade pinching and kickback.
When cutting operation requires the resting of the
saw on the workpiece, the saw should be rested on
the larger portion and the smaller piece cut off.
Fig. 1 To avoid kickback, do support board or panel near
the cut.

5
Do not use dull or damaged blade. Unsharpened
or improperly set blades produce narrow kerf caus-
ing excessive friction, blade binding and KICKBACK.
Keep blade sharp and clean. Gum and wood pitch
hardened on blades slows saw and increases poten-
tial for kickback. Keep blade clean by first removing it
from tool, then cleaning it with gum and pitch
remover, hot water or kerosene. Never use gasoline.
Blade depth and bevel adjusting locking levers
must be tight and secure before making cut. If
blade adjustment shifts while cutting, it may cause
binding and KICKBACK.
Use extra caution when making a “Pocket Cut”
into existing walls or other blind areas. The pro-
truding blade may cut objects that can cause KICK-
BACK. For pocket cuts, retract lower guard using
Retracting Lever.
ALWAYS hold the tool firmly with both hands.
NEVER place your hand or fingers behind the
saw. If kickback occurs, the saw could easily jump
backwards over your hand, leading to serious per-
sonal injury.
Never force the saw. Forcing the saw can cause
uneven cuts, loss of accuracy, and possible
kickback. Push the saw forward at a speed so that
the blade cuts without slowing.
12. Use extra caution when cutting damp wood,
pressure treated lumber, or wood containing
knots. Adjust speed of cut to maintain smooth
advancement of tool without decrease in blade
speed.
13. Adjustments. Before cutting be sure depth and
bevel adjustments are tight.
14. Avoid Cutting Nails. Inspect for and remove all
nails from lumber before cutting.
15. When operating the saw, keep the cord away
from the cutting area and position it so that it will
not be caught on the workpiece during the cut-
ting operation. The tool is provided with a front
grip and rear handle for two hand operation.
Operate with proper hand support, proper work-
piece support, and supply cord routing away
from the work area.

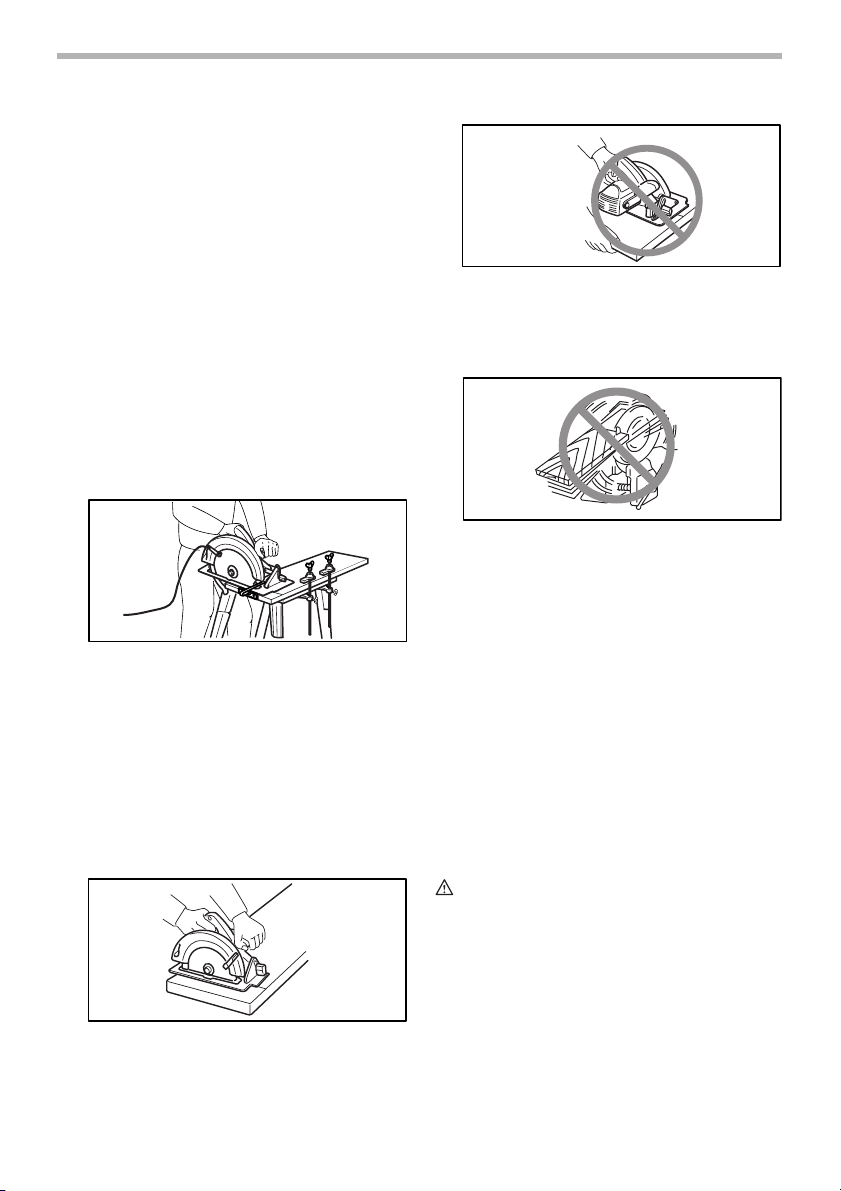

WARNING: It is important to support the work-
piece properly and to hold the saw firmly to pre-
vent loss of control which could cause personal
injury. Fig. 4 illustrates typical hand support of
the saw.
16. Place the wider portion of the saw base on that
part of the workpiece which is solidly supported,
not on the section that will fall off when the cut is
made. As examples, Fig. 5 illustrates the RIGHT
way to cut off the end of a board, and Fig. 6 the
WRONG way. If the workpiece is short or small,
clamp it down. DO NOT TRY TO HOLD SHORT
PIECES BY HAND!
Fig. 2 Do not support board or panel away from the cut.
Fig. 3
Fig. 4 A typical illustration of proper hand support, work-
piece support, and supply cord routing.
Fig. 5
Fig. 6

6
17. Never attempt to saw with the circular saw held
upside down in a vise. This is extremely danger-
ous and can lead to serious accidents.
18. WARNING: Blade coasts to stop after switch is
released. Contact with coasting blade can cause
serious injury. Before setting the tool down after
completing a cut, be sure that the lower (tele-
scoping) guard has closed and the blade has
come to a complete stop.
19. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS
WARNING:
MISUSE or failure to follow the safety
rules stated in this instruction manual
may cause serious personal injury.
SYMBOLS
USD201-2
The followings show the symbols used for tool.
V............................volts
A...........................amperes
Hz..........................hertz
..................alternating current
.......................no load speed
.......................Class II Construction
.../min....................revolutions or reciprocation per
minute
FUNCTIONAL DESCRIPTION
CAUTION:
•Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.

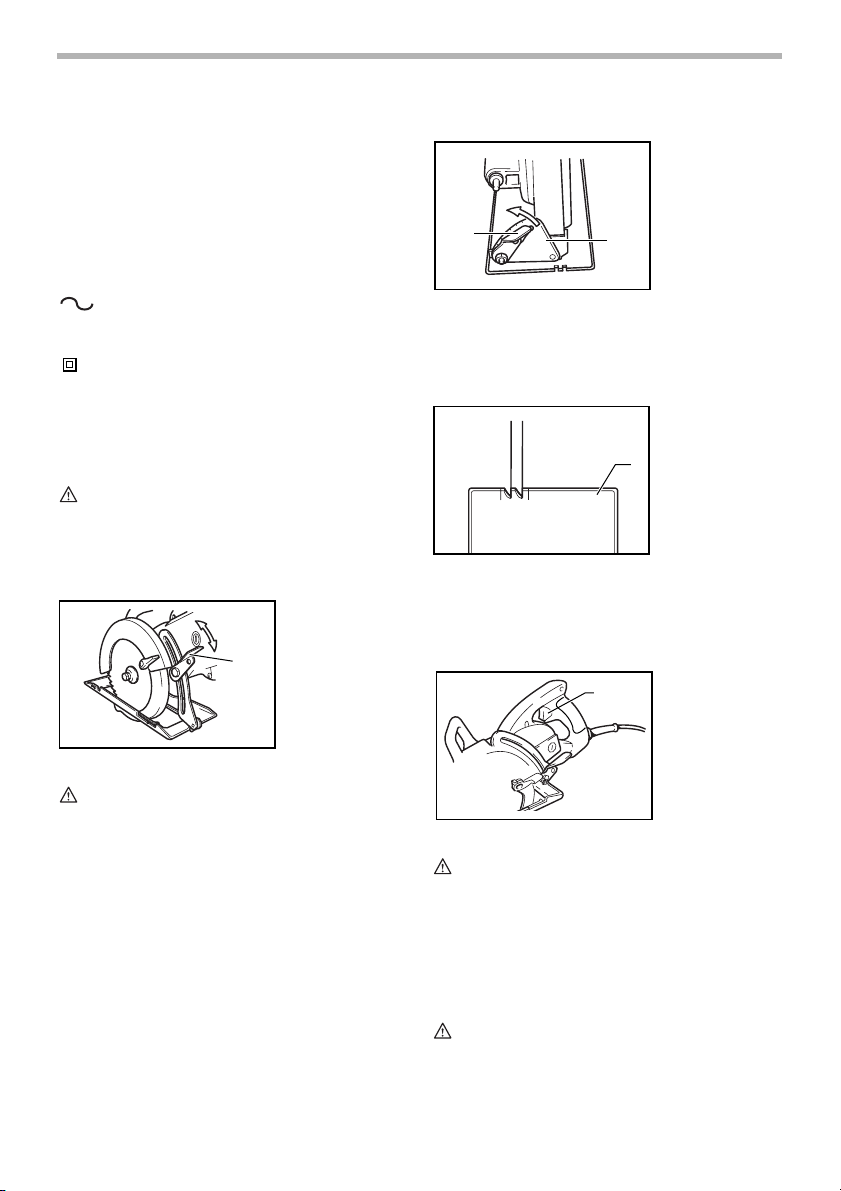

Adjusting depth of cut
CAUTION:
•After adjusting the depth of cut, always tighten the
lever securely.
Loosen the lever on the depth guide and move the base
up or down. At the desired depth of cut, secure the base
by tightening the lever.
For cleaner, safer cuts, set cut depth so that no more
than one blade tooth projects below workpiece. Using
proper cut depth helps to reduce potential for dangerous
KICKBACKS which can cause personal injury.
Bevel cutting
Loosen the lever on the bevel scale plate on the front of
the base. Set for the desired angle (0°- 50°) by tilting
accordingly, then tighten the lever securely.
Sighting
Fig. 7
n˚
1. Lever
1. Lever
2. Bevel scale
plate
1. Base
1
001346
12
001363
1
BA
001381

7
For straight cuts, align the A position on the front of the
base with your cutting line. For 45°bevel cuts, align the B
position with it.
Switch action
CAUTION:
•Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the “OFF”position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
ASSEMBLY
CAUTION:
•Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.

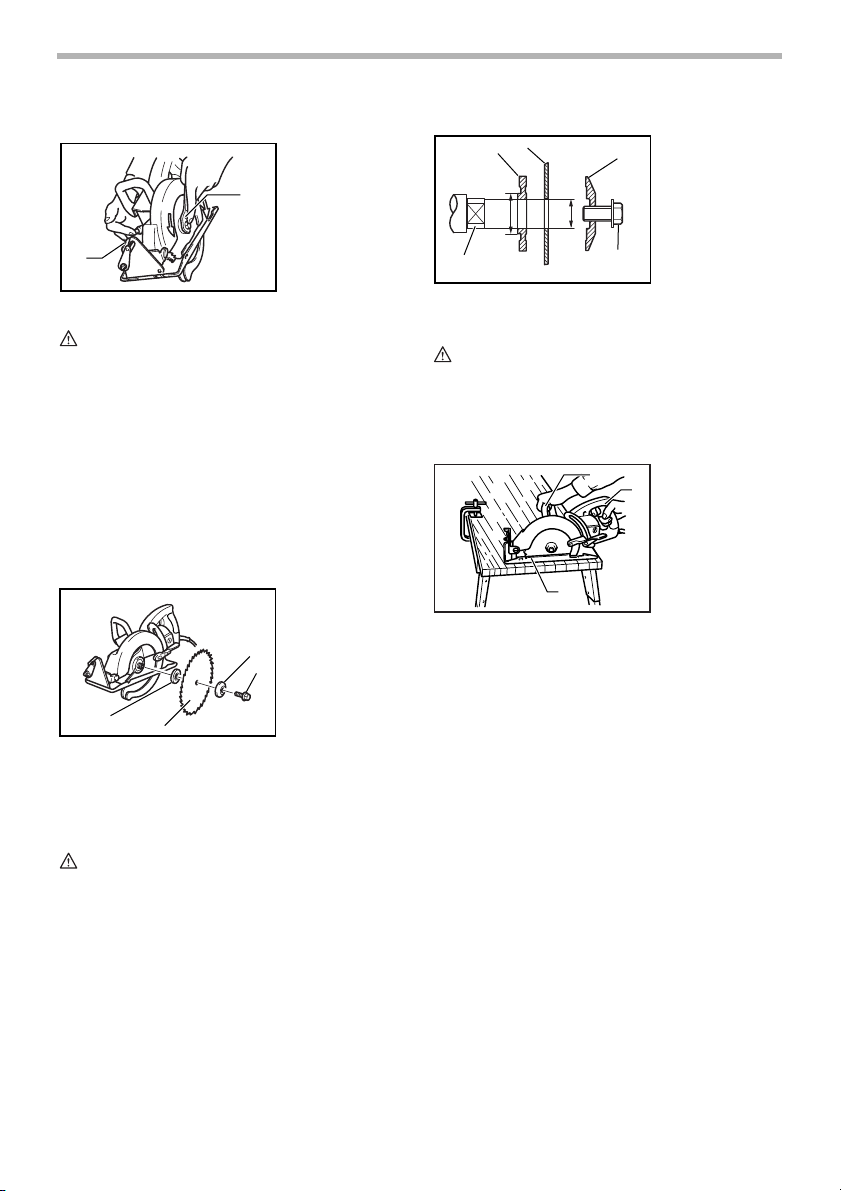

Removing or installing saw blade
CAUTION:
•Be sure the blade is installed with teeth pointing up
at the front of the tool.
•Use only the Makita wrench to install or remove the
blade.
To remove the blade, press the shaft lock so that the
blade cannot revolve and use the wrench to loosen the
hex bolt clockwise. Then remove the hex bolt, outer
flange and blade.
To install the blade, follow the removal procedure in
reverse. BE SURE TO TIGHTEN THE HEX BOLT
COUNTERCLOCKWISE SECURELY.
When changing blade, make sure to also clean upper
and lower blade guards of accumulated sawdust. Such
efforts do not, however, replace the need to check lower
guard operation before each use.
CAUTION:
• One side of the inner flange is for 5/8”hole diameter
of the blade and the other side is for 13/16”hole
diameter. Use the correct side for the hole diameter
of the blade you intend to use. Mounting the blade
on the wrong side can result in dangerous vibration.
OPERATION
CAUTION:
•Be sure to move the tool forward in a straight line
gently. Forcing or twisting the tool will result in
overheating the motor and dangerous kickback,
possibly causing severe injury.
Hold the tool firmly. The tool is provided with both a front
grip and rear handle. Use both to best grasp the tool. If
both hands are holding saw, they cannot be cut by the
blade. Set the base on the workpiece to be cut without
the blade making any contact. Then turn the tool on and
1. Switch trigger
1. Shaft lock
2. Wrench
1
003630
2
1
001423
1. Outer flange
2. Hex bolt
3. Saw blade
4. Inner flange
1. Inner flange
2. Blade
3. Outer flange
4. Mounting shaft
5. Hex bolt
1. Rear handle
2. Front grip
3. Base
1
2
3
4
003631
3
2
1
5
4
13/16"
5/8"
001449
21
3
003632

8
wait until the blade attains full speed. Now simply move
the tool forward over the workpiece surface, keeping it
flat and advancing smoothly until the sawing is com-
pleted.
To get clean cuts, keep your sawing line straight and your
speed of advance uniform. If the cut fails to properly fol-
low your intended cut line, do not attempt to turn or force
the tool back to the cut line. Doing so may bind the blade
and lead to dangerous kickback and possible serious
injury. Release switch, wait for blade to stop and then
withdraw tool. Realign tool on new cut line, and start cut
again. Attempt to avoid positioning which exposes opera-
tor to chips and wood dust being ejected from saw. Use
eye protection to help avoid injury.

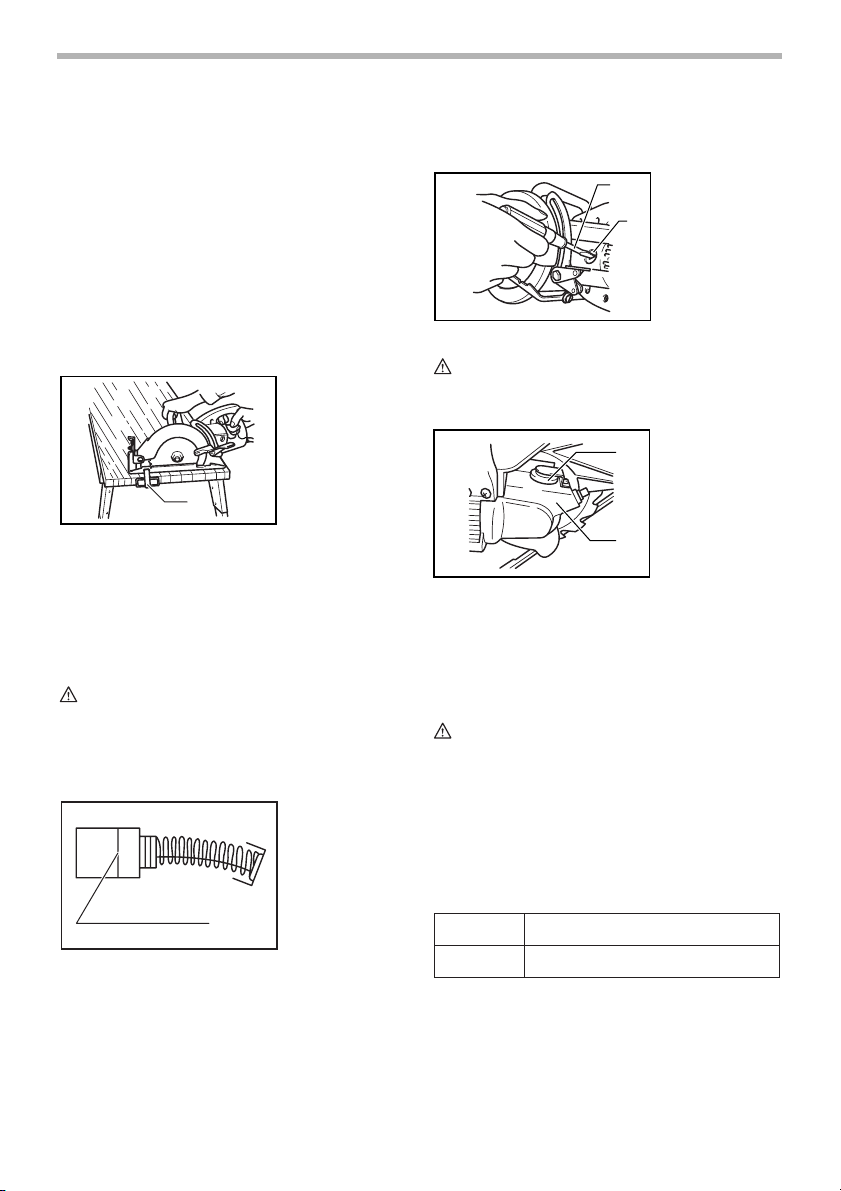

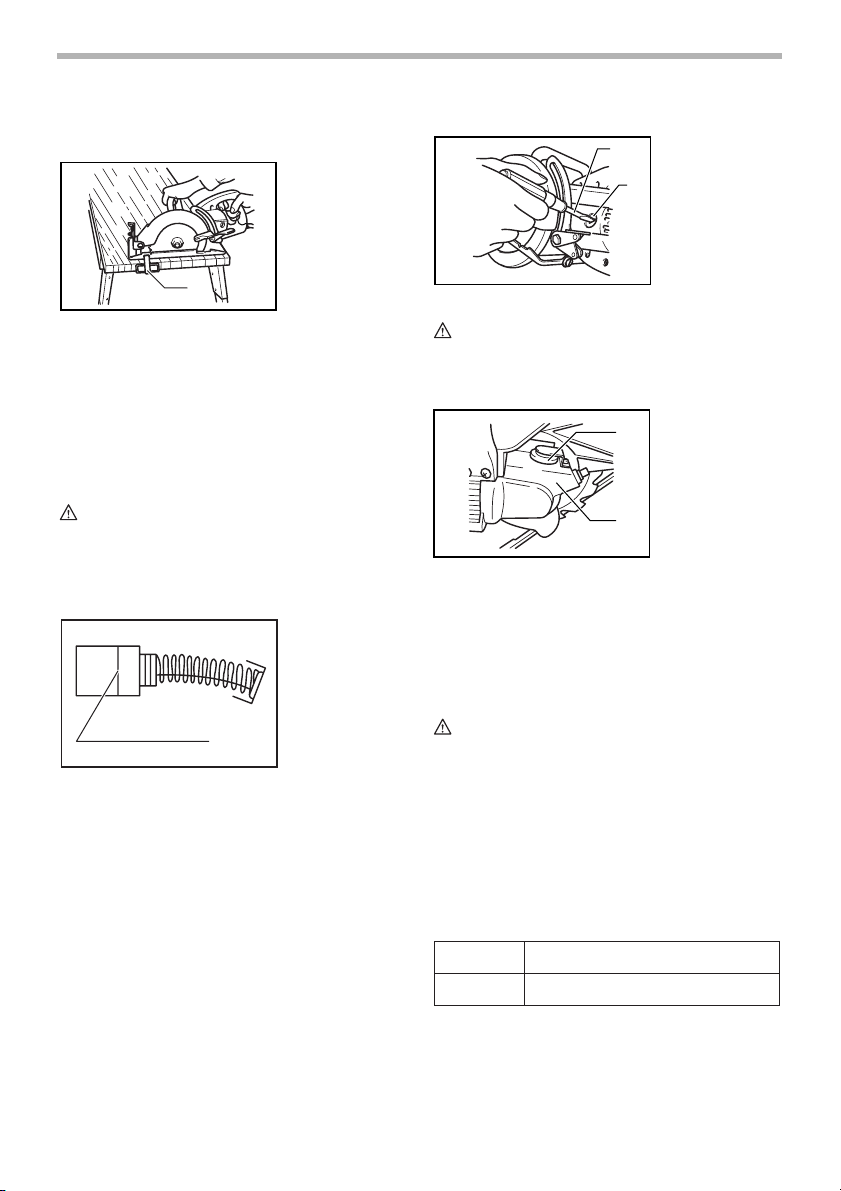

Rip fence (Guide rule) - optional accessory
The handy rip fence allows you to do extra-accurate
straight cuts. Simply slide the rip fence up snugly against
the side of the workpiece and secure it in position with
the screw on the front of the base. It also makes
repeated cuts of uniform width possible.
MAINTENANCE
CAUTION:
•Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
Replacing carbon brushes
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
CAUTION:
•Never remove the breather from the gear housing.
It is not an oil cap.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized or Factory Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
•These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
•Steel & Carbide-tipped saw blades
•Rip fence (Guide rule)
•Wrench 13
1. Rip fence
(Guide rule)
1. Limit mark
1
003633
1
001145
1. Brush holder
cap
2. Screwdriver
1. Breather
2. Gear housing
1
2
001521
1
2
001528
Combination General purpose blade for fast and smooth rip,
crosscuts and miters.
Pressure treated/
Wet lumber Designed for fast cutting of pressure treated and wet lumber.
006545

9
EN0006-1
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period of
ONE YEAR from the date of original purchase. Should
any trouble develop during this one year period, return
the COMPLETE tool, freight prepaid, to one of Makita’s
Factory or Authorized Service Centers. If inspection
shows the trouble is caused by defective workmanship or
material, Makita will repair (or at our option, replace)
without charge.
This Warranty does not apply where:
•repairs have been made or attempted by others:
•repairs are required because of normal wear and
tear:
•the tool has been abused, misused or improperly
maintained:
•alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES FROM THE SALE OR USE OF THE PRODUCT.
THIS DISCLAIMER APPLIES BOTH DURING AND
AFTER THE TERM OF THIS WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF “MERCHANTABILITY”AND “FITNESS FOR A SPE-
CIFIC PURPOSE,”AFTER THE ONE YEAR TERM OF
THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limi-
tation or exclusion may not apply to you. Some states do
not allow limitation on how long an implied warranty lasts,
so the above limitation may not apply to you.

10
FRANÇAIS
SPÉCIFICATIONS
•Le fabricant se réserve le droit de modifier sans avertissement les spécifications.
•Note: Les spécifications peuvent varier selon les pays.
RÈGLES DE SÉCURITÉ
GÉNÉRALES
USA002-2
(Pour tous les outils)
AVERTISSEMENT:
Vous devez lire et comprendre toutes les
instructions. Le non-respect, même partiel,
des instructions ci-après entraîne un risque
de choc électrique, d’incendie et/ou de
blessures graves.
CONSERVEZ CES
INSTRUCTIONS
Aire de travail
1. Veillez à ce que l’aire de travail soit propre et
bien éclairée. Le désordre et le manque de lumière
favorisent les accidents.
2. N’utilisez pas d’outils électriques dans une
atmosphère explosive, par exemple en présence
de liquides, de gaz ou de poussières
inflammables. Les outils électriques créent des
étincelles qui pourraient enflammer les poussières
ou les vapeurs.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un
outil électrique. lls pourraient vous distraire et vous
faire une fausse manoeuvre.
Sécurité électrique
4. Les outils à double isolation sont équipés d’une
fiche polarisée (une des lames est plus large que
l’autre), qui ne peut se brancher que d'une seule
façon dans une prise polarisée. Si la fiche
n’entre pas parfaitement dans la prise, inversez
sa position ; si elle n’entre toujours pas bien,
demandez à un électricien qualifié d’installer une
prise de courant polarisée. Ne modifiez pas la
fiche de l’outil. La double isolation élimine le
besoin d’un cordon d’alimentation àtrois fils avec
mise àla terre ainsi que d’une prise de courant mise
àla terre.
5. Évitez tout contact corporel avec des surfaces
mises à la terre (tuyauterie, radiateurs,
cuisinières, réfrigérateurs, etc.). Le risque de
choc électrique est plus grand si votre corps est en
contact avec la terre.
6. N’exposez pas les outils électriques à la pluie ou
à l’eau. La présence d’eau dans un outil électrique
augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. Ne transportez pas
l’outil par son cordon et ne débranchez pas la
fiche en tirant sur le cordon. N’exposez pas le
cordon à la chaleur, à des huiles, à des arêtes
vives ou à des pièces en mouvement.
Remplacez immédiatement un cordon
endommagé. Un cordon endommagéaugmente le
risque de choc électrique.
8. Lorsque vous utilisez un outil électrique à
l’extérieur, employez un prolongateur pour
l’extérieur marqué “W-A” ou “W”. Ces cordons
sont faits pour être utilisés àl’extérieur et réduisent
le risque de choc électrique.
Sécurité des personnes
9. Restez alerte, concentrez-vous sur votre travail
et faites preuve de jugement. N’utilisez pas un
outil électrique si vous êtes fatigué ou sous
l'influence de drogues, d’alcool ou de
médicaments. Un instant d’inattention suffit pour
entraîner des blessures graves.
Modèle 5277NB
Diamètre de la lame 185 mm (7-1/4”)
Profondeur de coupe max.
à90°60 mm (2-3/8”)
à45°44 mm (1-3/4”)
à50°40 mm (1-9/16”)
Vitesse àvide (T/MIN) 4,300/min.
Longueur totale 448 mm (17-5/8”)
Poids net 6.8 kg (15.0 lbs)

11
10. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les
cheveux longs. N’approchez jamais les
cheveux, les vêtements ou les gants des pièces
en mouvement. Des vêtements flottants, des bijoux
ou des cheveux longs risquent d’être happés par
des pièces en mouvement.
11. Méfiez-vous d’un démarrage accidentel. Avant
de brancher l’outil, assurez-vous que son
interrupteur est sur ARRÊT. Le fait de transporter
un outil avec le doigt sur la détente ou de brancher
un outil dont l’interrupteur est en position MARCHE
peut mener tout droit àun accident.
12. Enlevez les clés de réglage ou de serrage avant
de démarrer l’outil. Une clélaissée dans une pièce
tournante de l’outil peut provoquer des blessures.
13. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout
temps. Un bonne stabilitévous permet de mieux
réagir àune situation inattendue.
14. Utilisez des accessoires de sécurité. Portez
toujours des lunettes ou une visière. Selon les
conditions, portez aussi un masque antipoussière,
des bottes de sécuritéantidérapantes, un casque
protecteur et/ou un appareil antibruit. Les lunettes
ordinaires et les lunettes de soleil NE constituent
PAS des lunettes de protection.
Utilisation et entretien des outils
15. Immobilisez le matériau sur une surface stable
au moyen de brides ou de toute autre façon
adéquate. Le fait de tenir la pièce avec la main ou
contre votre corps offre une stabilitéinsuffisante et
peut amener un dérapage de l’outil.
16. Ne forcez pas l’outil. Utilisez l’outil approprié à
la tâche. L’outil correct fonctionne mieux et de façon
plus sécuritaire. Respectez aussi la vitesse de
travail qui lui est propre.
17. N’utilisez pas un outil si son interrupteur est
bloqué. Un outil que vous ne pouvez pas
commander par son interrupteur est dangereux et
doit être réparé.
18. Débranchez la fiche de l’outil avant d’effectuer
un réglage, de changer d’accessoire ou de
ranger l’outil. De telles mesures préventives de
sécuritéréduisent le risque de démarrage accidentel
de l’outil.
19. Rangez les outils hors de la portée des enfants
et d’autres personnes inexpérimentées. Les
outils sont dangereux dans les mains d’utilisateurs
novices.
20. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien
affûtés et propres. Des outils bien entretenus, dont
les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles àdiriger.
21. Soyez attentif à tout désalignement ou
coincement des pièces en mouvement, à tout
bris ou à toute autre condition préjudiciable au
bon fonctionnement de l’outil. Si vous constatez
qu’un outil est endommagé, faites-le réparer
avant de vous en servir. De nombreux accidents
sont causés par des outils en mauvais état.
22. N’utilisez que des accessoires que le fabricant
recommande pour votre modèle d’outil. Certains
accessoires peuvent convenir àun outil, mais être
dangereux avec un autre.
RÉPARATION
23. La réparation des outils électriques doit être
confiée à un réparateur qualifié. L’entretien ou la
réparation d’un outil électrique par un amateur peut
avoir des conséquences graves.
24. Pour la réparation d’un outil, n’employez que
des pièces de rechange d’origine. Suivez les
directives données à la section «ENTRETIEN» de
ce manuel. L’emploi de pièces non autorisées ou le
non-respect des instructions d’entretien peut créer
un risque de choc électrique ou de blessures.
UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT:
Assurez-vous que le cordon prolongateur est en bon
état. Lors de l’utilisation d’un cordon prolongateur,
utilisez sans faute un cordon assez gros pour conduire le
courant que le produit nécessite. Un cordon trop petit
provoquera une baisse de tension de secteur, résultant
en une perte de puissance et une surchauffe. Le Tableau
1 indique la dimension appropriée de cordon selon sa
longueur et selon l’intensiténominale indiquée sur la
plaque signalétique. En cas de doute sur un cordon
donné, utilisez le cordon suivant (plus gros). Plus le
numéro de gabarit indiquéest petit, plus le cordon est
gros.
Tableau 1. Gabarit minimum du cordon
Intensité nominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
6 10 18161412
10 12 16 16 14 12
12 16 14 12 Non recommandé

12
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
USB066-1
NE vous laissez PAS tromper (au fil d’une
utilisation répétée) par un sentiment
d’aisance et de familiarité avec le
produit, en négligeant le respect
rigoureux des consignes de sécurité qui
accompagnent la scie circulaire.
L’utilisation non sécuritaire ou incorrecte
de cet outil comporte un risque de
blessure grave.
1. DANGER ! N’approchez pas les mains de la
zone de coupe ou de la lame. Gardez l’autre
main sur la poignée auxiliaire ou sur le carter du
moteur. En tenant l’outil avec vos deux mains, vous
mettez celles-ci àl’abri de la lame.
Placez-vous d’un côté ou de l’autre de la lame,
mais non vis-à-vis celle-ci. En cas de RECUL, la
scie pourrait sauter vers l’arrière. (Voir Causes du
retour d’outil et prévention par l’utilisateur.)
N’étendez pas la main sous le matériau à scier.
Le protecteur inférieur de l’outil est inopérant àcet
endroit. Ne tentez pas de retirer le matériel coupé
alors que la lame tourne encore.
ATTENTION : La lame continue de tourner même
après la mise hors tension de la scie. Attendez
l’arrêt complet de la lame avant de saisir le matériel
coupé.
2. Avant chaque utilisation, assurez-vous que le
protecteur inférieur se referme correctement.
N’utilisez pas la scie si le protecteur inférieur ne
bouge pas librement et ne se ferme pas
instantanément. Ne bloquez jamais le protecteur
inférieur en position ouverte. Si la scie tombe par
terre accidentellement, le protecteur inférieur peut
être gauchi : escamotez le protecteur inférieur avec
sa manette et assurez-vous qu’il bouge librement et
qu’il ne touche pas la lame ou tout autre élément de
l’outil, quels que soient les réglages d’angle et de
profondeur de coupe.
Pour vérifier le garde inférieur, ouvrez-le
manuellement et relâchez-le, puis vérifiez s’il
recouvre bien la lame. Assurez-vous également que
la manette n’entre pas en contact avec le bâti de
l’outil. Une lame exposée est TRÈS DANGEREUSE
et peut entraîner une blessure grave.
3. Vérifiez l’état et le bon fonctionnement du
ressort du protecteur inférieur. Si le protecteur
ou son ressort ne fonctionnent pas
correctement, il faut les réparer avant d’utiliser
l’outil. Le protecteur inférieur peut être lent àse
refermer àcause de pièces endommagées, de
dépôts collants ou d’une accumulation de débris.
4. Vous ne devez escamoter manuellement le
protecteur inférieur que pour des opérations
spéciales comme le défonçage d’ouvertures en
plein bois et les coupes de rainurage ou à
onglets. Escamotez le protecteur inférieur au
moyen de sa manette puis, dès que la lame
attaque le matériau, lâchez le protecteur. Pour
toute autre tâche de sciage, laissez le protecteur
inférieur fonctionner automatiquement.
5. Assurez-vous toujours que le protecteur
inférieur couvre bien la lame avant de déposer
l’outil sur l’établi ou sur le sol. Si la lame n’est pas
protégée et n’a pas fini de tourner, elle entraînera la
scie vers l’arrière en coupant tout sur son passage.
Soyez conscient du temps nécessaire pour que la
lame s’arrête après que vous avez lâchéla détente.
6. Ne maintenez jamais le matériau à scier dans
vos mains ou sur votre jambe. Il importe de
soutenir le matériau correctement, afin de ne pas
vous exposer inutilement et de réduire le risque de
coincement de la lame ou de dérapage de l’outil.
7. Tenez l’outil par ses surfaces de prise isolées
pendant toute opération où l’outil de coupe
pourrait venir en contact avec un câblage
dissimulé ou avec son propre cordon. En cas de
contact avec un conducteur sous tension, les pièces
métalliques àdécouvert de l’outil transmettraient un
choc électrique àl’utilisateur.
8. Lorsque que vous refendez, utilisez toujours un
guide longitudinal. Cela améliore la précision de la
coupe et réduit le risque de coincement de la lame.
9. Employez toujours une lame de diamètre
approprié et dont le trou central est de forme
correcte (angulaire ou ronde). Une lame dont le
trou ne correspond pas àla forme du moyeu de
fixation de la scie risque de tourner de façon
excentrique et de vous faire perdre la maîtrise de
l’outil.
10. N’utilisez jamais un boulon ou une rondelle de
lame endommagé ou incorrect. Les boulons et
rondelles de fixation de la lame sont conçus
spécialement pour votre scie et jouent un rôle
essentiel dans le bon fonctionnement et la sécurité
de l’outil.
11. Causes du retour d’outil et prévention par
l’utilisateur :
Le «retour d’outil»est une brusque réaction au
pincement, au coincement ou au désalignement de
la lame de scie, qui amène la scie àsauter hors du
matériau vers l’utilisateur.
Lorsque la lame est pincée ou coincée par le
rétrécissement du trait de scie, la lame se bloque et
la réaction du moteur projette l’outil avec force vers
l’utilisateur.
Si la lame se trouve désalignée dans le trait de scie,
ses dents arrière peuvent mordre dans le dessus du
matériau, ce qui amène la lame àsortir brutalement
du trait de scie en direction de l’utilisateur.
Le RECUL résulte d’une utilisation incorrecte de

13
l’outil ou de mauvaises conditions d’utilisation. On
peut le prévenir en prenant les précautions
adéquates ci-après :
Tenez fermement la scie avec les deux mains et
placez votre corps et vos bras de manière à
pouvoir résister à la force d’un RECUL éventuel.
L’utilisateur est capable de maîtriser un RECUL s’il a
pris les précautions adéquates.
Lorsque la lame se coince ou que vous
interrompez une coupe pour une raison
quelconque, lâchez la détente et maintenez la
scie immobile dans le trait de scie jusqu’à ce
que la lame s’arrête complètement. Ne cherchez
jamais à sortir la scie du matériau ou à reculer la
scie pendant que la lame est encore en
mouvement, car vous vous exposeriez à un
RECUL. Si la lame a tendance àse coincer,
recherchez-en la cause et apportez les correctifs
appropriés.
Lorsque vous redémarrez l’outil dans un trait de
scie, centrez la lame dans celui-ci et assurez-
vous que les dents de la lame ne mordent pas
dans le matériau. Si la lame est coincée, l’outil
risque de reculer ou de sauter en arrière au moment
du démarrage de l’outil.
Soutenez adéquatement les grands panneaux
afin de réduire au minimum le risque de
pincement de la lame et de RECUL. Les grands
panneaux ont tendance às’affaisser sous leur
propre poids. Placez des points d’appui sous le
panneau des deux côtés, près de la ligne de coupe
et près des bords du panneau, tel qu’illustréàla Fig.
1.
Pour réduire les risques de coincement de la lame et
de choc en retour. Lorsqu’il est nécessaire de poser
la scie sur la pièce pour effectuer la coupe, il faut
poser la scie sur la partie la plus large de sorte que
ce soit la plus petite partie qui se détache de la
pièce àcouper.
N’utilisez jamais une lame émoussée ou
endommagée. Une lame mal affûtée ou mal avoyée
produit un trait de scie étroit qui donne lieu àun
frottement excessif, au coincement de la lame et à
un RECUL. Maintenez la lame aiguisée et propre.
La présence de gomme ou de poix sur la lame
ralentit la scie et fait augmenter les risques de choc
en retour. Maintenez la lame propre en la retirant
d’abord de l’outil puis en la nettoyant au moyen d’un
décapant àgomme et àpoix, d’eau chaude ou de
kérosène. N’utilisez jamais d’essence.
Les manettes de profondeur et d’angle de coupe
doivent être bien bloquées. Si ces manettes se
débloquent pendant la coupe, il peut en résulter un
coincement et un retour d’outil.
Soyez particulièrement prudent lorsque vous
découpez une ouverture dans une cloison
existante ou tout autre matériau dont l’arrière
n’est pas visible. La lame pourrait rencontrer un
objet dur, ce qui provoquerait un RECUL. Pour les
coupes en cul-de-sac, dégagez le garde inférieur au
moyen de la manette.
Tenez TOUJOURS l’outil fermement à deux
mains. Ne placez JAMAIS vos mains ou vos
doigts derrière la scie. En cas de choc en retour, la
scie pourrait alors rebondir vers votre main et causer
une blessure grave.
Ne forcez jamais la scie. Cela pourrait provoquer
des coupes inégales ou une perte de précision,
voire un choc en retour. Ne forcez jamais la scie.
Cela pourrait provoquer des coupes inégales ou une
perte de précision, voire un choc en retour.
12. Redoublez de prudence lorsque vous coupez du
bois humide, du bois traité sous pression ou du
bois qui contient des nœuds. Ajustez la vitesse de
Fig. 1 Pour éviter les chocs en retour, la planche ou le pan-
neau doit être soutenu près de la ligne de coupe.
Fig. 2 Ne pas soutenir la planche ou le panneau en des
points éloignés de la ligne de coupe.
Fig. 3

14
coupe de telle sorte que l’outil continue d’avancer en
douceur, sans que la vitesse de la lame ne diminue.
13. Réglages. Avant la coupe, assurez-vous de la
justesse des réglages de profondeur et de coupe
en biseau.
14. Prenez garde aux clous lors de la coupe. Avant
la coupe, vérifiez la présence de clous dans le
bois et retirez-les le cas échéant.
15. Lorsque vous utilisez la scie, maintenez son
cordon à l’écart de la zone de coupe et placez-le
de telle sorte qu’il ne se coince pas dans la pièce
à travailler pendant la coupe. L’outil est doté
d’une poignée avant et d’une poignée arrière
pour une utilisation à deux mains. Utilisez en
prenant soin de bien placer les mains, de bien
soutenir la pièce et de placer le cordon à l’écart
de la zone de travail.
AVERTISSEMENT : Il est important de bien
soutenir la pièce à travailler et de saisir la scie
fermement pour prévenir toute perte de contrôle
qui risquerait de causer une blessure. La Fig. 4
indique la façon typique de tenir la scie.
16. Placez la partie la plus large de la base de la scie
sur la partie de la pièce qui est fermement
soutenue, non sur celle qui tombera une fois la
coupe effectuée. À titre d’exemples, la Fig. 5
illustre la BONNE façon de couper l’extrémité
d’une planche, et la Fig. 6 la MAUVAISE façon. Si
la pièce à travailler est courte ou petite,
immobilisez-la avec un serre-joint. N’ESSAYEZ
PAS DE TENIR LES COURTES PIÈCES AVEC LA
MAIN!
17. Ne tentez jamais de scier en bloquant la scie à
l’envers dans un étau. Cela est très dangereux et
peut entraîner de graves accidents.
18. AVERTISSEMENT : Les lames continuent de
tourner une fois la gâchette relâchée. Le contact
avec une lame qui continue de tourner peut
entraîner une blessure grave. Avant de déposer
l’outil après avoir terminé une coupe, assurez-
vous que le garde inférieur (mobile) recouvre la
lame et que la lame est complètement arrêtée.
19. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la
poussière dégagée lors du travail ne soit inhalée
ou n’entre en contact avec la peau. Suivez les
consignes de sécurité du fournisseur du
matériau.
CONSERVEZ CE MODE
D’EMPLOI
AVERTISSEMENT:
La MAUVAISE UTILISATION de l’outil ou
l’ignorance des consignes de sécurité
indiquées dans ce manuel d’instructions
peut entraîner une blessure grave.
Fig. 4 Illustration de la façon typique et correcte de tenir la
scie, de soutenir la pièce et de placer le cordon.
Fig. 5
Fig. 6
Fig. 7

15
SYMBOLES
USD201-2
Les symboles utilisés pour l’outil sont présentés ci-
dessous.
V............................volts
A...........................ampères
Hz..........................hertz
..................courant alternatif
.......................vitesse àvide
.......................construction, catégorie II
.../min....................tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant de l’ajuster ou de vérifier son
fonctionnement.
Réglage de la profondeur de coupe
ATTENTION:
•Après avoir ajustéla profondeur de coupe, serrez
toujours fermement le levier.
Desserrez le levier du guide de profondeur puis déplacez
la base vers le haut ou le bas. Àla profondeur de coupe
désirée, fixez la base en serrant le levier.
Pour obtenir des coupes plus propres et sans danger,
réglez la profondeur de coupe de sorte que pas plus
d’une dent de lame ne dépasse sous la pièce. L’utilisation
d’une profondeur de coupe adéquate aide àréduire les
risques de chocs en retour dangereux qui peuvent
causer des blessures.
Coupe en biseau
Desserrez le levier du secteur angulaire àl’avant de la
base. Réglez sur l’angle désiré(0°à50°) en inclinant,
puis serrez fermement le levier.
Visée
Pour les coupes rectilignes, alignez sur la ligne de coupe
la position A àl’avant de la base. Pour les coupes en
biseau de 45°, alignez la position B sur la ligne de coupe.
Interrupteur
ATTENTION:
•Avant de brancher l’outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d’arrêt une fois relâchée.
Pour faire démarrer l’outil, appuyez simplement sur la
gâchette. Pour l’arrêter, relâchez la gâchette.
ASSEMBLAGE
ATTENTION:
•Avant d’effectuer toute intervention sur l’outil,
assurez-vous toujours qu’il est hors tension et
débranché.
1. Levier
n˚
1
001346
1. Levier
2. Plaque graduée
biseautée
1. Embase
1. Gâchette
12
001363
1
BA
001381
1
003630

16
Retrait ou pose de la lame
ATTENTION:
•Assurez-vous que la lame est installée avec les
dents orientées vers le haut àl’avant de l’outil.
•Utilisez exclusivement une cléMakita pour installer
ou retirer la lame.
Pour retirer la lame, appuyez sur le blocage de l’arbre de
sorte que la lame ne puisse pas tourner et utilisez la clé
pour desserrer le boulon hexagonal, dans le sens des
aiguilles d’une montre. Retirez ensuite le boulon
hexagonal, le flasque extérieur et la lame.
Pour poser la lame, suivez la procédure de retrait en
sens inverse. ASSUREZ-VOUS D’AVOIR FERMEMENT
SERRÉLE BOULON HEXAGONAL, DANS LE SENS
INVERSE DES AIGUILLES D’UNE MONTRE.
Lorsque vous changez la lame, assurez-vous de retirer la
sciure de bois accumulée sur les gardes supérieur et
inférieur. Même après ce nettoyage, vous devez quand
même vérifier le bon fonctionnement du garde inférieur
avant chaque utilisation.
ATTENTION:
•Un côtédu flasque intérieur est pour le trou de
lame d’un diamètre de 5/8”, tandis que l’autre côté
est pour le trou d’un diamètre de 13/16”. Utilisez le
côtécorrespondant au diamètre du trou de la lame
àutiliser. Le fait de monter la lame du mauvais côté
du flasque peut causer de dangereuses vibrations.
UTILISATION
ATTENTION:
•Assurez-vous de déplacer l’outil doucement vers
l’avant, en ligne droite. Le fait de forcer ou de tordre
l’outil entraînera une surchauffe du moteur et un
dangereux choc en retour, risquant de provoquer
une blessure grave.
Tenez l’outil fermement. L’outil est équipéd’une poignée
avant et d’une poignée arrière. Utilisez les deux poignées
pour assurer la meilleure prise possible sur l’outil. De
plus, lorsque la scie est saisie àdeux mains, celles-ci ne
risquent pas d’être coupées par la lame. Placez la base
de l’outil sur la pièce àcouper de sorte que la lame
n’entre pas en contact avec quoi que ce soit. Mettez
ensuite l’outil sous tension et attendez que la lame ait
atteint sa pleine vitesse. Faites alors simplement avancer
l’outil sur la surface de la pièce, en le maintenant de
niveau et en le faisant avancer doucement jusqu’à ce
que la coupe soit terminée.
Pour obtenir des coupes nettes, maintenez votre ligne de
coupe bien droite et la vitesse de progression uniforme.
Si la lame dévie de la ligne de coupe prévue, ne tentez
pas de modifier la course de l’outil pour le forcer àrevenir
sur la ligne de coupe. Vous risqueriez de plier la lame et
de provoquer un dangereux choc en retour pouvant
causer une blessure grave. Relâchez la gâchette,
attendez jusqu’à l’arrêt complet de la lame, puis retirez
l’outil. Réalignez l’outil sur une nouvelle ligne de coupe,
puis poursuivez la coupe. Évitez toute position vous
exposant aux copeaux et sciures de bois éjectés par la
scie. Portez des lunettes de protection pour réduire les
risques de blessure.
1. Verrouillage de
l’axe
2. Clé
1. Flasque
extérieur
2. Boulon
hexagonale
3. Lame
4. Flasque
intérieur
2
1
001423
1
2
3
4
003631
1. Bague interne
2. Lame
3. Bague externe
4. Axe de montage
5. Boulon
hexagonal
1. Poignée arrière
2. Poignée avant
3. Base
3
2
1
5
4
13/16"
5/8"
001449
21
3
003632

17
Garde parallèle (règle de guidage) -
accessoire en option
Un garde parallèle pratique vous permet d’effectuer des
coupes droites d’une extrême précision. Faites
simplement glisser le garde parallèle le long du côtéde
la pièce en le maintenant en position àl’aide de la vis de
serrage située àl’avant de la base. Cela permet
également d’effectuer plusieurs coupes d’une largeur
uniforme.
ENTRETIEN
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant d’y effectuer tout travail
d’inspection ou d’entretien.
Remplacement des charbons
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu’ils sont usés jusqu’au trait de limite
d’usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N’utilisez que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez-en de
nouveaux et revissez solidement les bouchons de porte-
charbon.
ATTENTION:
•Ne retirez jamais le reniflard du carter de
l’engrenage. Ce n’est pas un bouchon de
remplissage d’huile.
Pour maintenir la SÉCURITÉet la FIABILITÉdu produit,
les réparations, tout autre travail d’entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l’usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
•Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifiédans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont
étéconçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Lames àdents d’acier et de carbure de tungstène
•Garde parallèle (règle de guidage)
•Clé13
1. Garde parallèle
(règle de
guidage)
1. Trait de limite
d’usure
1
003633
1
001145
1. Chapeau de
porte-balai
2. Tournevis
1. Reniflard
2. Boîtier
d’engrenage
1
2
001521
1
2
001528
Combinaison
Lame d'usage général pour effectuer rapidement et en douceur des
coupes longitudinales, des coupes en travers et des coupes d'onglet.
Pour des coupes plus en douceur dans le sens opposéau grain.
Permet un découpage propre dans le sens opposéau grain.
Bois traitésous
pression et bois humide
006545

18
EN0006-1
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspectérigoureusement et testé
avant sa sortie d’usine. Nous garantissons qu’il sera
exempt de défaut de fabrication et de vice de matériau
pour une période d’UN AN àpartir de la date de son
achat initial. Si un problème quelconque devait survenir
au cours de cette période d’un an, veuillez retourner
l’outil COMPLET, port payé, àune usine ou àun centre
de service après-vente Makita. Makita réparera l’outil
gratuitement (ou le remplacera, àsa discrétion) si un
défaut de fabrication ou un vice de matériau est
découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
•des réparations ont étéeffectuées ou tentées par
un tiers ;
•des réparations s’imposent suite àune usure
normale ;
•l’outil a étémalmené, mal utiliséou mal entretenu ;
•l’outil a subi des modifications.
MAKITA DÉCLINE TOUTE RESPONSABILITÉPOUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉÀ
LA VENTE OU ÀL’UTILISATION DU PRODUIT. CET
AVIS DE NON-RESPONSABILITÉS’APPLIQUE ÀLA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉQUANT
ÀTOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉMARCHANDE”ET
“ADÉQUATION ÀUN USAGE PARTICULIER”APRÈS
LA PÉRIODE D’UN AN COUVERTE PAR CETTE
GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État àl’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas àvous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas àvous.

19
ESPAÑOL
ESPECIFICACIONES
•Debido a un programa continuo de investigación y desarrollo, las especificaciones aquídadas están sujetas a
cambios sin previo aviso.
•Nota: Las especificaciones pueden ser diferentes de país a país.
NORMAS DE SEGURIDAD
GENERALES
USA002-2
(Para todas las herramientas)
AVISO:
Lea y entienda todas las instrucciones.
El no seguir todas las instrucciones listadas
abajo, podráresultar en una descarga
eléctrica, incendio y/o heridas personales
graves.
GUARDE ESTAS
INSTRUCCIONES
Área de trabajo
1. Mantenga su área de trabajo limpia y bien
iluminada. Los bancos de trabajo atestados y las
áreas oscuras son una invitación a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presencia
de líquidos, gases, o polvo inflamables. Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los curiosos, niños, y visitantes
alejados mientras utiliza una herramienta
eléctrica. Las distracciones le pueden hacer perder
el control.
Seguridad eléctrica
4. Las herramientas doblemente aisladas están
equipadas con una clavija polarizada (uno de los
bornes es más ancho que el otro.) Esta clavija
encajará en una toma de corriente polarizada en
un sentido solamente. Si la clavija no encaja
totalmente en la toma de corriente, invierta la
clavija. Si aún así no encaja, póngase en
contacto con un electricista cualificado para que
le instale una toma de corriente polarizada. No
cambie la clavija de ninguna forma. El doble
aislamiento elimina la necesidad de disponer de
un cable de alimentación de tres hilos conectado a
tierra y de un sistema de suministro de corriente
conectado a tierra.
5. Evite tocar con el cuerpo superficies conectadas
a tierra tales como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo estápuesto a tierra
existiráun mayor riesgo de que se produzca una
descarga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentaráel
riesgo de que se produzca una descarga eléctrica.
7. No maltrate el cable. No utilice nunca el cable
para transportar las herramientas ni tire de él
para desenchufar la clavija de la toma de
corriente. Mantenga el cable alejado del calor,
aceite, bordes cortantes o partes en
movimiento. Reemplace los cables dañados
inmediatamente. Los cables dañados aumentarán
el riesgo de que se produzca una descarga
eléctrica.
8. Cuando emplee una herramienta eléctrica en
exteriores, utilice cables de extensión que lleven
Modelo 5277NB
Especificaciones eléctricas en México 120 V 15 A 50/60 Hz
Diámetro del disco 185 mm (7-1/4”)
Profundidad de corte máxima
a 90°60 mm (2-3/8”)
a 45°44 mm (1-3/4”)
a 50°40 mm (1-9/16”)
Velocidad en vacío (r.p.m.) 4 300/min.
Longitud total 448 mm (17-5/8”)
Peso neto 6,8 kg (15,0 lbs)

20
la marca “W-A” o “W”. Estos cables están
catalogados para uso en exteriores y reducen el
riesgo de que se produzcan descargas eléctricas.
Seguridad personal
9. Esté alerta, concéntrese en lo que esté haciendo
y emplee el sentido común cuando utilice una
herramienta eléctrica. No utilice la herramienta
cuando esté cansado o bajo la influencia de
drogas, alcohol, o medicamentos. Un momento
sin atención mientras se están utilizando
herramientas eléctricas podráresultar en heridas
personales graves.
10. Vístase apropiadamente. No se ponga ropa
holgada ni joyas. Récojase el pelo si lo tiene
largo. Mantenga su pelo, ropa, y guantes
alejados de las partes en movimiento. La ropa
holgada, las joyas, o el pelo largo pueden
engancharse en las partes en movimiento.
11. Evite los arranques indeseados. Asegúrese de
que el interruptor esté apagado antes de
enchufar la herramienta. El transportar
herramientas con el dedo en el interruptor o el
enchufar herramientas que tengan el interruptor
puesto en encendido invita a accidentes.
12. Retire las llaves de ajuste y llaves de apriete
antes de encender la herramienta. Una llave de
ajuste o llave de apriete que sea dejada puesta en
una parte giratoria de la herramienta podráresultar
en heridas personales.
13. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. El mantener los pies
sobre suelo firme y el equilibrio permiten un mejor
control de la herramienta en situaciones
inesperadas.
14. Utilice equipo de seguridad. Póngase siempre
protección para los ojos. Las mascaras contra el
polvo, botas antideslizantes, casco rígido, o
protección para los oídos deberán ser utilizados
para las condiciones apropiadas. Las gafas
normales o de sol NO sirven para proteger los ojos.
Utilización y cuidado de las herramientas
15. Utilice mordazas u otros medios de sujeción
prácticos para sujetar y apoyar la pieza de
trabajo en una plataforma estable. El sujetar la
pieza de trabajo con la mano o contra su cuerpo es
inestable y puede llevar a la pérdida del control.
16. No force la herramienta. Utilice la herramienta
adecuada para su tarea. La herramienta correcta
realizarála tarea mejor y de forma más segura a la
potencia para la que ha sido diseñada.
17. No utilice la herramienta si el interruptor no la
enciende o la apaga. Cualquier herramienta que no
pueda ser controlada con el interruptor será
peligrosa y deberáser reparada.
18. Desconecte la clavija de la toma de corriente
antes de hacer ajustes, cambiar accesorios, o
guardar la herramienta. Tales me did a s de
seguridad preventiva reducirán el riesgo de que la
herramienta pueda ser puesta en marcha por
descuido.
19. Guarde las herramientas que no esté utilizando
fuera del alcance de los niños y otras personas
no preparadas. Las herramientas son peligrosas en
manos de personas no preparadas.
20. Dé manteniemiento a sus herramientas.
Mantenga las herramientas de corte afiladas y
limpias. Las herramientas con buen mantenimiento
y los bordes de corte afilados son menos
propensas a estancarse y más fáciles de controlar.
21. Compruebe que no haya partes móviles
desalineadas o atoradas, rotura de partes y
cualquier otra condición que pueda afectar al
funcionamiento de la herramienta. Si la
herramienta está dañada, haga que se la reparen
antes de utilizarla. Muchos accidentes son
ocasionados por herramientas con un mal
matenimiento.
22. Utilice solamente accesorios que estén
recomendados por el fabricante para su modelo.
Los accesorios que puedan ser apropiados para
una herramienta, podrán resultar peligrosos cuando
se utilicen con otra herramienta.
SERVICIO
23. El servicio de la herramienta deberá ser
realizado solamente por personal de reparación
cualificado. Un servicio o mantenimiento realizado
por personal no cualificado podráresultar en un
riesgo de sufrir heridas.
24. Cuando haga el servicio a una herramienta,
utilice solamente piezas de repuesto originales.
Siga las instrucciones de la sección de
Mantenimiento de este manual. La utilización de
piezas no autorizadas o el no seguir las
instrucciones de mantenimiento podrácrear un
riesgo de descargas eléctricas o heridas.
UTILICE CABLES DE EXTENSIÓN APROPIADOS:
Asegúrese de que su cable de extensión estéen buenas
condiciones. Cuando utilice un cable de extensión,
asegúrese de utilizar uno del calibre suficiente para
conducir la corriente que demande el producto. Un cab le
de calibre inferior ocasionaráuna caída en la tensión de
línea y a su vez en una pérdida de potencia y
sobrecalentamiento. La Tabla 1 muestra el tamaño
correcto a utilizar dependiendo de la longitud del cable y
el amperaje nominal indicado en la placa de
características. Si no estáseguro, utilice el siguiente
calibre más alto. Cuanto menor sea el número de calibre,
más corriente podráconducir el cable.
