EINHELL LE-WS 230/3 User manual

LE-WS 230/3
Bedienungsanleitung
für Winkelschleifer
Operating Instructions
Right-angle Grinder
Instructions de service
pour meuleuse d'angle
Gebruiksaanwijzing
Haakse slijper
Istruzioni per l’uso
della smerigliatrice angolare
Brugsanvisning
Vinkelsliber
Instrukcja obsługi szlifierki z
końcówką kątową
Инструкция по эксплуатации
угловой шлифовальной машины
Használati utasítás
Szőgletköszörülőhöz
Naputak za uporabu
kutne brusilice
Art.-Nr.: 44.304.63 I.-Nr.: 01015

®
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 1

Gebrauchsanweisung beachten!
Follow the operating instructions
Veuillez respecter les indications du mode d’emploi
Gebruiksaanwijzing in acht nemen
Osservate le istruzioni per l’uso
Bemærk anvisningerne i betjeningsvejledningen
Przestregać instrukcji obsługi
Vegye figyelembe a használati utasítást.
Uvažite naputak za uporabu
Следуйте указаниям инструкции по эксплуатации
Schutzbrille tragen!
Wear safety goggles
Utilisez des lunettes de protection
Veiligheidsbril dragen
Usate gli occhiali protettivi
Bær sikkerhedsbriller
Stosować okulary ochronne
Használjon védôszemüveget
Nosite zaštitne naočale
Используйте защитные очки
2
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 2

3

1 Spindelarretierung
2 Schutzhaube
3 Spannflansch *
4 Schleifscheibe
5 Flanschmutter *

1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flasque *
4 Meule
5 Ecrou de serrage *

1 Spilvergrendeling
2 Beschermkap
3 Spanflens *
4 Slijpschijf
5 Flensmoer *

1. Naprava za aretiranje vretena
2. Štitnik
3. Stezna prirubnica *
4. Brusna ploča
5. Prirubnička matica *
1
2
3
4
5
* Anordnung der Flansche siehe Seite 6
* Flange arrangement see page 9
* Disposition des brides voir page 12
* Placering af flangen zie blz. 15
* Per la disposizione della flangia vedi
pag. 18
 * Placering af flangen se side 21
* Rozmieszczenie kołnierzy - patrz
strona numer 24
*Схему расположения фланца см. на
странице 27
* A karima felépítéséhez lásd az 30-ik
oldalt
* Raspored prirubnica vidi stranicu 33

1 Spindle catch
2 Guard
3 Clamping flange *
4 Grinding wheel
5 Flange nut *

1 Arresto del mandrino
2 Carter di protezione
3 Flangia fissaggio *
4 Disco
5 Dado fissaggio *

1 Spindelfastlåsning
2 Sikkerhedsskærm
3 Spændeflange *
4 Slibesklve
5 Fangemøtrik *

1. Blokada wrzeciona
2. Kołpak ochronny
3. Kołnierz mocujący*
4. Ściernica tarczowa
5. Nakrętka kołnierzowa*
1. Кнопка для блокировки
шпинделя
2. Защитный кожух
3. Зажимный фланец*
4. Шлифовальный диск
5. Фланцевая гайка*

1 Tengeljrögzítő
2 Védőburok
3 Fogatkarima *
4 Csiszolókorong
5 Karimás anya *
RUS
RUS
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 3

4
Sicherheitshinweise
Die entsprechenden Sicherheitshinweise entnehmen
Sie bitte den beiliegenden Heftchen.
Betriebsanleitung für Winkelschleifer
VERWENDUNG
Der Winkelschleifer ist zum Trenn- und Schrupp-
schleifen von Metallen und Gestein unter Verwend-
ung der entsprechenden Trenn- oder Schrupp-
scheibe bestimmt.
SPANNUNG
Prüfen Sie vor der Inbetriebnahme, ob die auf dem
Typenschild angegebene Spannung mit der Netz-
spannung übereinstimmt.
SCHALTER
Der Winkelschleifer ist mit einem Sicherheitsschalter
zur Unfallverhütung ausgestattet. Zum Einschalten
die Schalterwippe und den seitlichen Knopf gleich-
zeitig drücken.
AUSTAUSCH DER SCHLEIFSCHEIBEN
Netzstecker ziehen!
Einfacher Scheibenwechsel durch
Spindelarretierung.
Spindelarretierung drücken und
Schleifscheibe einrasten lassen.
Die Flanschmutter mit dem
Stirnlochschlüssel öffnen.
Schleif- oder Trennscheibe
wechseln und Flanschmutter mit
dem Stirnlochschlüssel
festziehen.
Achtung:
Spindelarretierung nur bei stillstehendem Motor
und Schleifspindel drücken!
Die Spindelarretierung muß während des
Scheibenwechsels gedrückt bleiben!
Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke,
die Flanschmutter mit der Planseite zur Schleif- oder
Trennscheibe aufschrauben.
DREHBARER HANDGRIFF
Der Handgriff kann um 90° nach links und rechts
gedreht werden. Ziehen Sie dazu die orange Ver-
riegelungsplatte etwas zurück und drehen Sie den
Handgriff um 90° nach links oder rechts.
Achtung! Die orange Verriegelungplatte muß
deutlich hörbar einrasten!
PROBELAUF NEUER SCHLEIFSCHEIBEN
Den Winkelschleifer mit montierter Schleif- oder
Trennscheibe mindestens 1 Minute im Leerlauf
laufen lassen. Vibrierende Scheiben sofort
austauschen.
MOTOR
Der Motor muß während der Arbeit gut belüftet
werden, daher müssen die Lüftungsöffnungen immer
sauber gehalten werden.
SCHLEIFSCHEIBEN
Die Schleif- oder Trennscheibe darf nie größer als
der vorgeschriebene Durchmesser sein.
Kontrollieren Sie vor dem Einsatz der Schleif- oder
Trennscheibe deren angegebene Drehzahl. Die
Drehzahl der Schleif- oder Trennscheibe muß höher
sein als die Leerlaufdrehzahl des Winkelschleifers.
Verwenden Sie nur Schleif- und Trennscheiben die
für eine mindest Drehzahl von 6.000 min-1 und für
eine Umfangsgeschwindigkeit vom 80 m/sec.
zugelassen sind.
ARBEITSHINWEISE
Schruppschleifen
Der beste Erfolg beim Schruppschleifen wird
erreicht, wenn Sie die Schleifscheibe in einem
Winkel von 30° bis 40° zur Schleifebene ansetzen
und gleichmäßig über das Werkstück hin- und herbe-
wegen.
Trennschleifen
Bei Trennarbeiten den Winkelschleifer in der
Schneidebene nicht verkanten. Die Trennscheibe
muß eine saubere Schnittkante aufweisen.
Zum Trennen von harten Gestein verwenden Sie am
besten eine Diamant-Trennscheibe.
Asbesthaltige Materialien dürfen nicht bearbeitet
werden!
Verwenden Sie niemals Trennscheiben zum
Schruppschleifen.
D
STOP
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 4

5
TECHNISCHE DATEN
Nennspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 2000 W
Leerlaufdrehzahl: 6.000 min-1
max. Scheiben Ø: 230 mm
Gewinde der Antriebsspindel: M 14
Schalldruckpegel LPA: 94,9 dB (A)
Schalleistungspegel LWA: 107,9dB (A)
Vibration a
– w1,586m/s2
Schutzisoliert II / 쓑
Gewicht 6,4 Kg
Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden:
앬Typ des Gerätes
앬Artikelnummer des Gerätes
앬Ident- Nummer des Gerätes
앬Ersatzteil- Nummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter www.isc-
gmbh.info
D
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 5

6
D

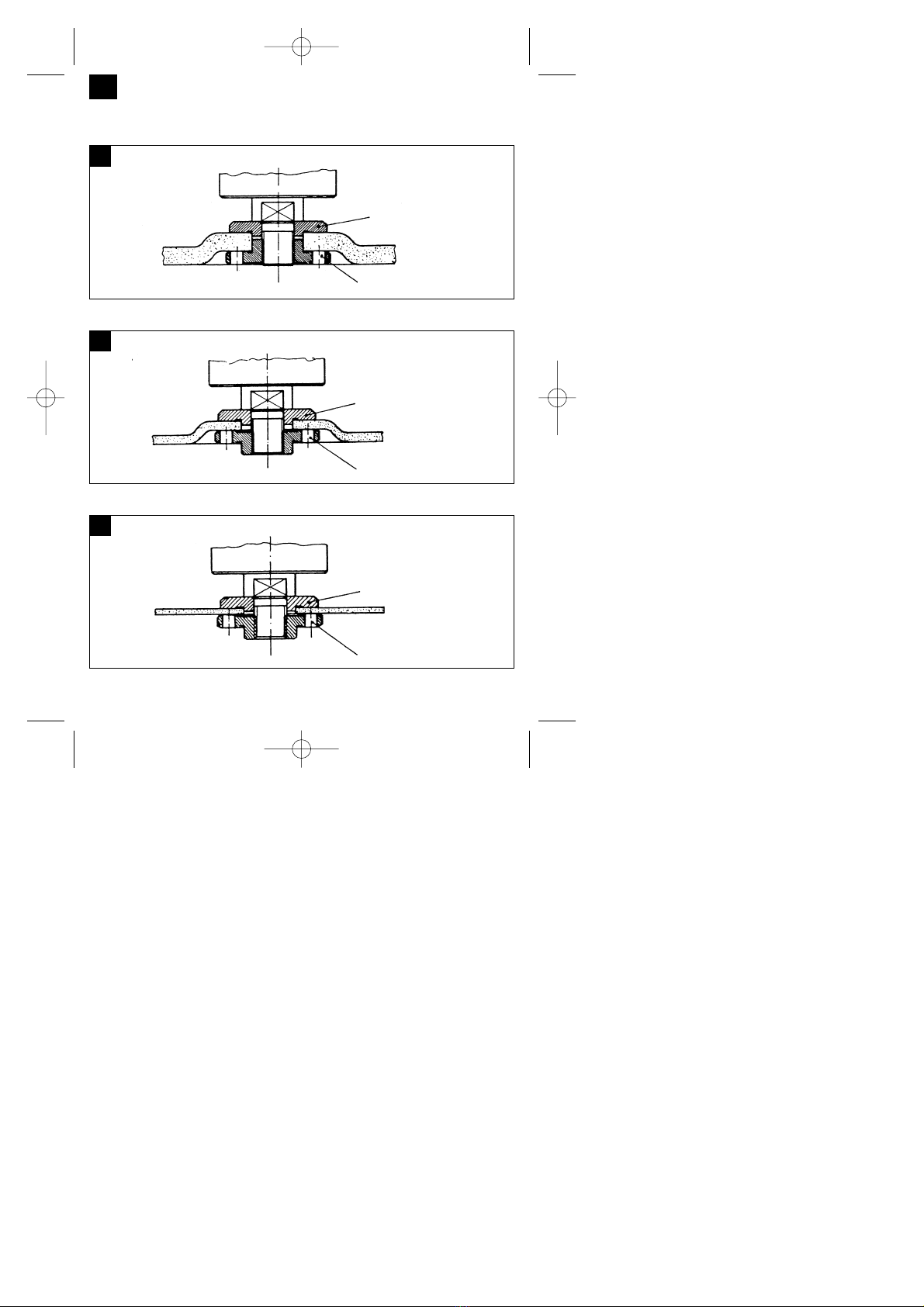

Anordnung der Flansche bei Verwendung von
Schleifscheiben und Trennscheiben
1
Spannflansch
Flanschmutter
Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe
2
Spannflansch
Flanschmutter
Anordnung der Flansche bei Verwendung einer gekröpften Trennscheibe
3
Spannflansch
Flanschmutter
Anordnung der Flansche bei Verwendung einer geraden Trennscheibe
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 6

7
Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Operating instructions for
right-angle grinders
The machine is light, handy, totally insulated and
designed in compliance with the international
specifications CEE 20. Provided it is serviced as
described in these instructions, the machine will
serve you for a long time.
VOLTAGE
Before you use the machine for the first time, check
that the voltage marked on the rating plate is the
same as your mains voltage.
SWITCH
The angle grinder is fitted with a safety switch to
prevent accidents. To switch on, press the rocker
switch and the button on the side simultaneously.
REPLACING THE GRINDING WHEEL
Pull out the power plug.
Simple wheel change by spindle
lock: Press the spindle lock and
allow the grinding wheel to latch
in place.Open the flange nut with
the face spanner.
Change the grinding or cutting
wheel and tighten the flange nut
with the face spanner.
Important! Only ever press the spindle lock
when the motor and grinding spindle are at a
standstill! You must keep the spindle lock
pressed while you change the wheel!
For grinding or cutting wheels up to approx. 3 mm
thick, screw on the flange nut with the flat side facing
the grinding or cutting wheel.
ADJUSTABLE HANDLE
You can adjust the handle by turning it through 90°
to the left and right. To do so, pull back the orange
locking plate a little and turn the handle through 90°
to the right or left.
Important! The orange locking plate has to
engage with an audible click! Check that the
handle is securely locked in the required
position.
TEST RUN FOR NEW GRINDING WHEELS
Allow the right-angle grinder to run in idle for at least
1 minute with the grinding or cutting wheel fitted in
place. Vibrating wheels are to be replaced
immediately.
MOTOR
It is vital for the motor to be well ventilated during
operation. Be sure, therefore, to keep the ventilation
holes clean at all times.
GRINDING WHEELS
Never use a grinding or cutting wheel bigger than the
specified diameter.
Before using a grinding or cutting wheel, check its
rated speed. The wheel´s rated speed must be
higher than the idle speed of the right-angle grinder.
Use only grinding and cutting wheels that are
approved for a minimum speed of 6.000 rpm and a
peripheral speed of 80 m/sec.
OPERATING MODES
Rough grinding:
For the best rough grinding results, hold the grinding
wheel at an angle of between 30° and 40° to the
workpiece surface and guide back and forth over the
workpiece in steady movements.
Cutting:
When you use the right-angle grinder for cutting
purposes, avoid tilting it in the cutting plane. The
cutting wheel must have a clean cutting edge.
A diamond cutting wheel is best used to cut hard
stone.
It is prohibited to use the machine on asbestos
materials!
Never use a cutting wheel for rough grinding.
GB
STOP
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 7

8
TECHNICAL DATA
Nominal voltage: 230 V ~ 50 Hz
Power consumption: 2000 W
Idle speed: 6.000 rpm
Max. wheel diameter: 230 mm
Drive spindle thread: M 14
Sound pressure level LPA:
Sound power level LWA:
Vibration a
– w
Weight 6,4 kg
Totally insulated II / 쓑
Ordering replacement parts
Please quote the following data when ordering
replacement parts:
앬Type of machine
앬Article number of the machine
앬Identification number of the machine
앬Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
GB
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 8
94,9 dB (A)
107,9dB (A)
1,586m/s2

9
GB

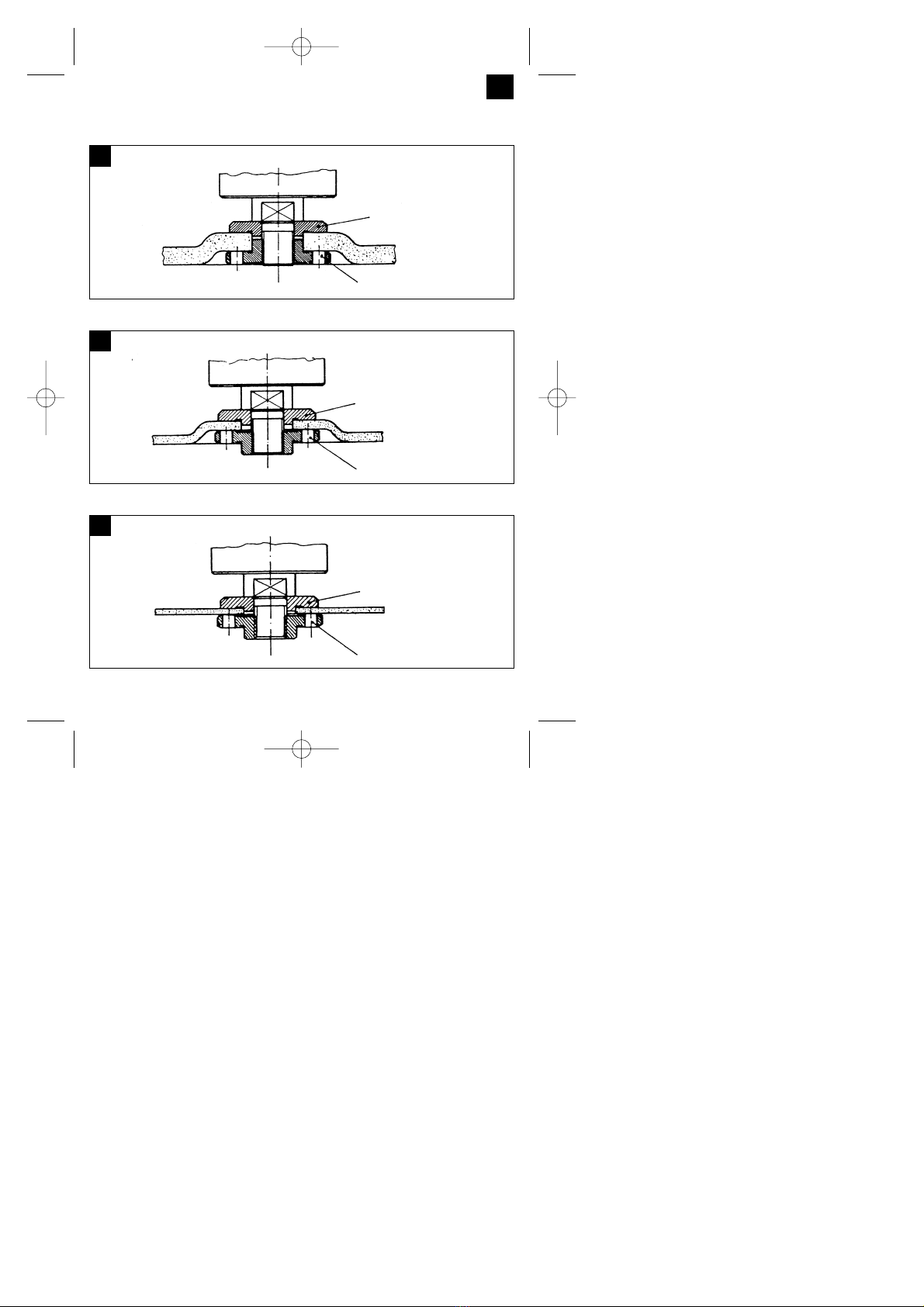

Flange arrangements when using grinding
wheels and cutting wheels
1
Clamping flange
Flange nut
Flange arrangement when using a depressed-centre or straight grinding wheel
2
Clamping flange
Flange nut
Flange arrangement when using a depressed-centre cutting wheel
3
Clamping flange
Flange nut
Flange arrangement when using a straight cutting wheel
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 9

10
Consignes de sécurité:
Vous trouverez les consignes de sécurité
correspondantes dans le cahier en annexe.
Mode d’emploi pour meuleuse d’angle
La machine est légère et facile à manier; elle est
munie d’une double isolation et conçue selon les
prescriptions internationales CEE 20. Si la machine
est maintenue selon les règles suivantes, elle aura
une longue durée de vie.
TENSION
Vérifiez avant la mise en service si la tension
indiquée sur la plaque signalétique correspond à la
tension secteur.
INTERRUPTEUR
La meuleuse d’angle est équipée d’un interrupteur
de sécurité pour la prévention contre les accidents.
Pour mettre en circuit, appuyez simultanément sur la
bascule de l’interrupteur et sur le bouton latéral.
REMPLACER LES MEULES
Retirez la fiche secteur
Remplacement aisé des meules
grâce au dispositif d’arrêt de
broche.
Poussez ce dispositif d’arrêt et
faites enclencher la meule.
Ouvrez l’écrou à bride au moyen
de la clé à ergots.
Remplacez la meule ou la meule
à tronçonner et serrez bien l’écrou à bride au moyen
de la clé à ergots.
Attention:
Poussez le dispositif d’arrêt de broche seulement
si le moteur et la broche sont arrêtés! Veillez
à ce que le dispositif d’arrêt de broche soit
poussé pendant le remplacement de la meule!
Si vous utilisez des meules ou des meules
tronçonneuses d’une épaisseur maximale de 3 mm,
vissez l’écrou à bride de sorte que le côté plan soit
dirigé vers la meule ou la meule tronçonneuse.
MARCHE D’ESSAI DE NOUVELLES MEULES
Faites tourner la meuleuse d’angle sans charge avec
la meule ou la meule tronçonneuse montée pendant
une minute au minimum. Remplacez tout de suite
des meules vibrantes.
POIGNEE ROTATIVE
La poignée peut être tournée de 90° à gauche et à
droite. Pour ce faire, retirez légèrement la plaque de
verrouillage orange et tournez la poignée de 90° vers
la gauche ou vers la droite.
Attention ! la plaque de verrouillage orange doit
s’encranter de façon audible ! Vérifiez que le
verrouillage dans la position désirée soit bien
effectué sûrement.
MOTEUR
Il faut que le moteur soit bien ventilé pendant le
travail; c’est pourquoi les fentes de ventilation
doivent rester toujours propres.
MEULES
Le diamètre de la meule ou de la meule
tronçonneuse ne doit jamais dépasser le diamètre
préconisé.
Avant d’utiliser la meule ou la meule tronçonneuse,
vérifiez sa vitesse de rotation spécifiée. Il faut que la
vitesse de la meule ou de la meule tronçonneuse soit
plus grande que la vitesse au ralenti de la meuleuse
d’angle.
Utilisez exclusivement des meules ou des meules
tronçonneuses homologuées pour une vitesse de
rotation minimale de 6.000 tr./mn. et pour une
vitesse circonférentielle de 80 m/sec.
CONSIGNES DE TRAVAIL
Dégrossissage
Le travail de dégrossissage sera le plus efficient si
vous mettez la meule à un angle de 30° à 40° par
rapport au plan de ponçage et la passez par-dessus
la pièce à usiner avec un mouvement de va-et-vient.
Coupage
Pendant les travaux de coupage, n’inclinez pas la
meuleuse d’angle dans le plan de coupe. Il faut que
la meule tronçonneuse présente une arête de coupe
nette.
Il vaut mieux utiliser une meule diamantée pour
couper des pierres dures.
Il ne faut pas usiner des matéraux contenant de
l’amiante.
N’utilisez jamais des meules tronçonneuses pour le
dégrossissage!
F
STOP
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 10

11
CARACTERISTIQUES TECHNIQUES
Tension nominale: 230 V ~ 50 Hz
Puissance absorbée: 2000 W
Vitesse au ralenti: 6.000 tr./mn.
Diamètre maxi de meule: 230 mm
Filetage de la broche motrice: M 14
Niveau de pression acoustique LPA:
Niveau d’intensité acoustique LWA:
Vibration a
– w
Poids 6,4 kg
A double isolation II / 쓑
Commande de pièces de rechange
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
앬Type de l’appareil
앬No. d’article de l’appareil
앬No. d’identification de l’appareil
앬No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
F
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 11
94,9 dB (A)
107,9dB (A)
1,586m/s2

12
F
Disposition des brides en cas d’utilisation de
meules et de meules tronçonneuses
1
Bride de serrage
Ecrou à bride
Disposition des brides en cas d’utilisation d’une meule contre-coudeé ou droite
2
Bride de serrage
Ecrou à bride
Disposition des brides en cas d’utilisation d’une meule tronçonneuse contre-coudeé
3
Bride de serrage
Ecrou à bride
Disposition des brides en cas d’utilisation d’une meule tronçonneuse droite
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 12

13
Veiligheidsvoorschriften :
De overeenkomstige veiligheidsinstructies vindt
u in de bijgaande brochure.
Handleiding voor haakse slijper
De machine is licht en handig; ze is beschermend
geïsoleerd en opgebouwd volgens de internationale
voorschriften CEE20. De machine heeft een lange
levensduur, indien ze volgens deze instructies
onderhouden wordt.
SPANNING
Controleer vóór ingebruikneming of de spanning
aangeduid op het kenplaatje overeenkomt met de
netspanning.
Schakelaar
De haakse slijper is voorzien van een
veiligheidsschakelaar ter voorkoming van
ongelukken. Om de slijper in te schakelen de
wipschakelaar en de zijdelingse knop tegelijkertijd
indrukken.

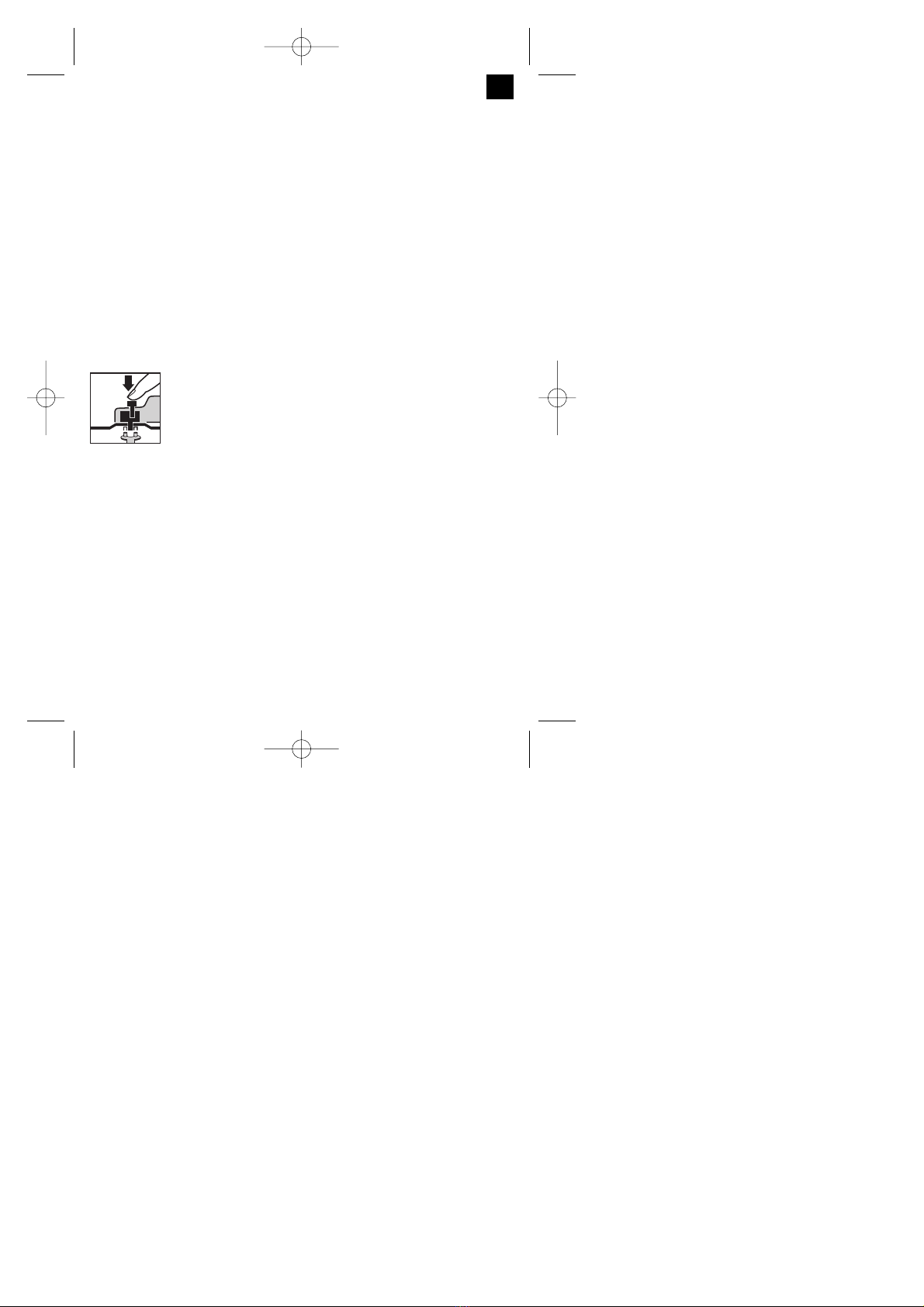

VERWISSELEN VAN SLIJPSCHIJVEN
Netstekker uit het stopcontact trekken.
Eenvoudige verwisseling van
schijf door spilvergrendeling.
De spilvergrendeling indrukken
en de slijpschijf vergrendelen.
De flensmoer met behulp van de
voorgatsleutel open draaien.
Verwissel van slijp- of snijschijf
en draai dan de flensmoer met de
voorgatsleutel weer vast.
Let op!
De spilvergrendeling slechts bij stilstaande
motor en slijpspil drukken!
De spilvergrendeling moet U bij het verwisselen
van schijf blijven drukken.
Bij slijp- of snijschijven tot ongeveer 3 mm dikte de
flensmoer met de vlakke kant naar de slijp- of
snijschijf vastschroeven.
DRAAIBARE HANDGREEP
De handgreep kan met 90° naar links of rechts
worden gedraaid.
Trek daarvoor de oranje vergrendelplaat iets terug
en draai dan de handgreep met 90° naar links of
rechts.
Let op ! De oranje vergrendelplaat moet hoorbaar
vastklikken ! Controleer de veilige vergrendeling
in de gewenste positie.
PROEFDRAAIEN VAN NIEUWE SLIJPSCHIJVEN
De haakse slijper met gemonteerde slijp- of snijschijf
minstens 1 minuut vrij laten lopen. Vibrerende
schijven onmiddellijk vervangen.
MOTOR
De motor moet tijdens de bewerking goed verlucht
worden. Daarom moeten de verluchtingsopeningen
altijd schoon gehouden worden.
SLIJPSCHIJVEN
De slijp- of snijschijf mag nooit groter zijn dan de
voorgeschreven diameter.
Controleer vóór het gebruik van de slijp- of snijschijf
haar aangeduid toerental. Het toerental van de slijp-
of snijschijf mag nooit hoger zijn dan het
nullasttoerental van de haakse slijper.
Gebruik enkel slijp- of snijschijven die toegelaten zijn
voor een minimum toerental van 6.000 min-1 en voor
een omtreksnelheid van 80 m/sec.
WERKWIJZE
Schrobslijpen
Het best resultaat bij het schrobslijpen word bereikt
als U de slijpschijf in een hoek van 30° tot 40° ten
opzichte van het slijpvlak aanzet en gelijkmatig over
het werkstuk heen en weer beweegt.
Snijslijpen
Bij het snijden de haakse slijper niet in het snijvlak
kantelen. De snijschijf moet een intacte snijrand
hebben.
Voor het snijden van hard gesteente gebruikt U het
best een diamant-snijschijf.
Asbest-houdende materialen mogen niet bewerkt
worden!
Gebruik nooit snijschijven voor het schrobslijpen.
NL
STOP
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 13

14
TECHNISCHE GEGEVENS
Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 2000 Watt
Toerental onbelast : 6.000 min-1
Max. schijfdiameter : 230 mm
Draad aandrijfspil : M 14
Geluidsdrukniveau LPA :
Geluidsprestatieniveau LWA :
Trillingen a
– w
Gewicht 6,4 kg
Randgeaard II / 쓑
Bestellen van wisselstukken
Gelieve bij het bestellen van wisselstukken volgende
gegevens te vermelden:
앬Type van het toestel
앬Artikelnummer van het toestel
앬Ident-nummer van het toestel
앬Wisselstuknummer van het benodigd stuk
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info
NL
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 14
94,9 dB (A)
107,9dB (A)
1,586m/s2

15
NL
Plaatsing van de flensen bij gebruik van
slijpschijfen en snijschijven
1
Spanflens
Flensmoer
Plaatsing van de flensen bij gebruik van een gebogen of rechte slijpschijf
2
Spanflens
Flensmoer
Plaatsing van de flensen bij gebruik van een gebogen snijschijf
3
Spanflens
Flensmoer
Plaatsing van de flensen bij gebruik van een rechte snijschijf
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 15

16
Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Istruzioni per il funzionamento della
smerigliatrice angolare
La macchina è leggera, facile da maneggiare,
provvista di isolamento protettivo e concepita
secondo le disposizioni internazionali CEE 20. Si
assicura una lunga durata se la manutenzione viene
eseguita secondo queste avvertenze.
TENSIONE
Prima della messa in esercizio controllare che la
tensione di rete corrisponda a quella indicata sulla
targhetta.
INTERRUTTORE
Per motivi di sicurezza la smerigliatrice angolare è
dotata di un interruttore di sicurezza. Per avviarla
premere contemporaneamente l’interruttore a bilico
ed il pulsante laterale.

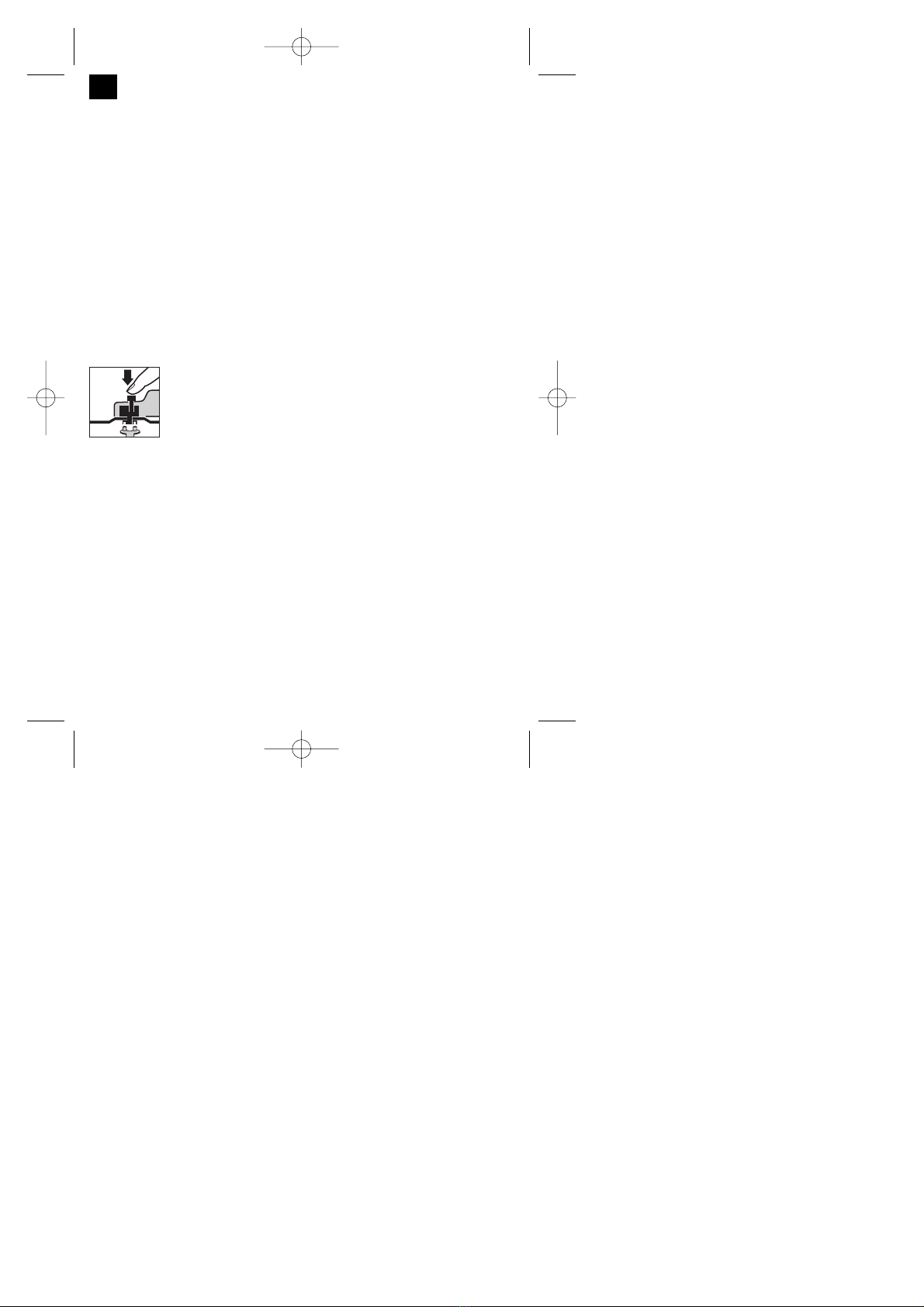

SOSTITUZIONE DELLA MOLA
Togliere la spina dalla presa di
alimentazione.
Facile sostituzione della mola
grazie all´arresto del mandrino.
Premere l´arresto del mandrino e
far scattare in posizione la mola.
Aprire il dado flangiato con la
chiave a pioli.
Sostituire la mola di smerigliatura
o di troncatura e serrare il dado flangiato con la
chiave a pioli.
Attenzione:
Premere l´arresto del mandrino solo se il
motore ed il mandrino di smerigliatura sono
fermi! Durante la sostituzione della mola l´arresto
del mandrino deve rimanere premuto!
Nel caso di mole di smerigliatura o di troncatura fino
a 3 mm di spessore, avvitare il dado flangiato con il
lato piatto verso la mola.
MANIGLIA GIREVOLE
La maniglia può venire ruotata verso destra e verso
sinistra di 90°. A questo scopo tirate un po’ indietro
la piastra arancione di interblocco e ruotate
l’impugnatura di 90° verso sinistra o verso destra.
Attenzione! La piastra di interblocco arancione
deve scattare in posizione in modo chiaramente
udibile! Verificate che l’interblocco sia sicuro e
nella posizione desiderata.
FUNZIONAMENTO DI PROVA DI UNA MOLA
NUOVA
Far funzionare a vuoto per almeno 1 minuto la
smeriglitrice angolare con la mola di smerigliatura o
di troncatura montata. Se la mola vibra, sostituirla
subito.
MOTORE
Il motore deve essere ben ventilato durante il
funzionamento, per questo motivo le aperture di
areazione devono sempre essere tenute pulite.
MOLE DI SMERIGLIATURA
La mola di smerigliatura o di troncatura non deve
superare il diametro prescritto. Prima di usare la
mola controllarne il numero giri indicato. Il numero di
giri della mola di smerigliatura o di troncatura deve
essere maggiore del numero di giri a vuoto della
smerigliatrice angolare.
Usare solamente mole di smerigliatura o di
troncatura che siano omologate per un numero
massimo di giri di 6.000 min-1 e per una velocità
periferica di 80 m/sec.
AVVERTIMENTI PER L´USO
Smerigliatura di sgrossatura
I risultati migliori nella sgrossatura si ottengono
ponendo la mola in un angolo che va dai 30° ai 40°
rispetto alla supericie da smerigliare e spostandola
sul pezzo da lavorare con movimenti regolari da
destra a sinistra e viceversa.
Smerigliatura di troncatura
Per la troncatura non inclinare la smerigliatrice sul
piano di taglio. La mola di troncatura deve
presentare uno spigolo di taglio netto.
Per troncare pietre dure si consiglia di unsare una
mola diamantata.
Non devono venir lavorati materiali contenenti
amianto!
Per la sgrossatura non usare mai mole per troncare.
I
STOP
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 16

17
DATI TECNICI
Tensione nominale: 230 V ~ 50 Hz
potenza assorbita: 2000 W
numero giri a vuoto: 6.000 min-1
ø max. mola: 230 mm
filetto del mandrino motore: M 14
livello di pressione acustica LPA:
livello di potenza sonora LWA:
Vibrazione a
– w
Peso 6,4 kg
Con isolamento protettivo II / 쓑
Commissione dei pezzi di ricambio
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
앬modello dell’apparecchio
앬numero dell’articolo dell’apparecchio
앬numero d’ident. dell’apparecchio
앬numero del pezzo di ricambio del ricambio
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
I
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 17
94,9 dB (A)
107,9dB (A)
1,586m/s2

18
I
Posizione della flangia se si impiegano
mole per smerigliatura e troncatura
1
flangia di serraggio
dado flangiato
Posizione della flangia se si impiega una mola per smerigliatura piegata a gomito o diritta
2
flangia di serraggio
dado flangiato
Posizione della flangia se si impiega una mola per troncatura piegata a gomito
3
flangia di serraggio
dado flangiato
Posizione della flangia se si impiega una mola per troncatura diritta
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 18

19
Sikkerhedshenvisninger
Sikkerhedsanvisninger findes i vedlagte hæfte
Betjeningsvejledning til vinkelsliber
Maskinen er let og håndterbar, den er
beskyttelsesisoleret og konstrueret i henhold til de
internationale bestemmelser CEE 20. Maskinen har
en lang levetid, hvis den behandles efter disse
forskrifter.
SPÆNDING
Kontrollér før ibrugtagning, om den spænding, der er
angivet på typeskiltet stemmer overens med
netspændingen.
AFBRYDER
Vinkelsliberen er udstyret med sikkerhedsafbryder til
forebyggelse af ulykker. For at tænde skal
kontaktvippen og knappen på siden af apparatet
trykkes ind samtidig.
SKIFT AF SLIBESKIVER
Træk netstikket ud.
Simpelt skiveskift via spindelstop.
Tryk spindlen ned og lad
slibeskiven gå i indgreb.
Flangemøtrikken løsnes med
fronthuljernet.
Slibe- eller brydeskiven skiftes og
flangemøtrikken fæstnes med
fronthuljernet.
NB! Spindlen må kun trykkes ned, når motoren
og slibehjulet står stille.
Spindelstoppet skal forblive nedtrykket.
mens slibeskiven skiftes.
Ved slibe- og brydeskiver indtil ca. 3 mm tykkelse
skrues flangemøtrikken på med plansiden til slibe-
eller skæreskiven.
DREJELIGT HÅNDTAG
Håndtaget kan drejes 90( til venstre og højre. Det
gøres ved at trække den orange låseplade lidt tilbage
og dreje håndtaget 90( til venstre eller højre.
Vigtigt! Den orange låseplade skal falde i indgreb
med et hørligt klik! Efterprøv, at låsningen virker
sikkert i den ønskede position.
PRØVEKØRSEL AF NY SLIBESKIVE
Lad vinkelsliberen løbe i tomgang med monteret
slibe- eller skæreskive i mindst 1 minut. Vibrerende
skiver skal skiftes med det samme igen.
MOTOR
Motoren skal luftes godt i løbet af arbejdstiden,
derfor skal ventileringsåbningerne altid holdes rene.
SLIBESKIVER
Slibe- eller skæreskiven må aldrig være større end
den angivne diameter. Før slibe- eller skæreskiven
anvendes, skal dens angive omdrejningstal
kontrolleres. Slibe- eller skæreskivens om-
drejningstal skal være højere end vinkelsliberens
tomgangsomdrejningstal.
Brug kun slibe- og skæreskiver, der er godkendt til et
maksimalt omdrejningstal på 6.000 min-1 og til en
omfangshastighed på 80 m/sek.
ARBEJDSHENVISNINGER
Skrubslibning
Ved skrubslibning opnåes det bedste resultat, når
slibeskiven holdes i en vinkel på 30° til 40° på
slibefladen og bevæges regelmæssigt frem og
tilbage over arbejdsemnet.
Skæreslibning
Ved skærearbejder må vinkelsliberen ikke gå skråt
ind i snitfladen. Skæreskiven skal have en ren
snitkant.
Til brydning af hård sten er en diamantslibeskive
bedst.
Asbestholdige materialer må ikke bearbejdes!
Brug aldrig skæreskiver til skrubslibning.
DK/N
STOP
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 19

20
TEKNISKE DATA
Driftsspænding 230 V ~ 50 Hz
Optagen effekt 2000 W
Tomgangsomdrejningstal 6.000 min-1
Maksimal skivediameter 230 mm
Drevspindelgevind M 14
Lydtrykniveau LPA:
Lydeffektniveau LWA:
Vibration a
– w
Dobbelisoleret II / 쓑
Vægt 6,4 kg
Bestilling af reservedele
Ved bestilling af reservedele skal følgende oplyses:
앬Savens type.
앬Savens artikelnummer.
앬Savens identifikationsnummer.
앬Nummeret på den nødvendige reservedel.
Aktuelle priser og øvrige oplysninger finder du på
internetadressen www.isc-gmbh.info
DK/N
Anl LE-WS 230-3 SPK1 08.06.2005 10:02 Uhr Seite 20
94,9 dB (A)
107,9dB (A)
1,586m/s2
