EINHELL GC-DW 900 N User manual


Art.-Nr.: 41.709.64 I.-Nr.: 11013 GC-DW 900 N
kOriginalbetriebsanleitung
Tauchdruckpumpe
tOriginal operating instructions
Submersible pressure pump
pMode d’emploi d’origine
Pompe refoulante submersible
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 1

2
Vor Inbetriebnahme Bedienungsanleitung und
Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information
before using for the first time.
Avant la mise en service, lisez le mode dʼemploi et les consignes
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 2

3
1
1
4
3
2
2
5
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 3

Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
 Vorsicht!
Die Pumpe muss über eine Fehlerstrom-Schutz-
einrichtung (RCD) mit einem Bemessungsfehler-
strom von nicht mehr als 30 mA versorgt werden
(nach VDE 0100 Teil 702 und 738).
Das Gerät ist nicht zum Einsatz in Schwimm-
becken, Planschbecken jeder Art und sonstigen
Gewässern geeignet, in welchen sich während
des Betriebs Personen oder Tiere aufhalten
können. Ein Betrieb des Gerätes während des
Aufenthalts von Mensch oder Tier im Gefahren-
bereich ist nicht zulässig. Fragen Sie Ihren
Elektrofachmann!
Dieses Gerät kann von Kindern ab
8 Jahren und darüber sowie von
Personen mit verringerten physi-
schen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfah-
rung und Wissen benutzt werden,
wenn sie beaufsichtigt oder be-
züglich des sicheren Gebrauchs
des Gerätes unterwiesen wurden
und die daraus resultierenden Ge-
fahren verstehen. Kinder dürfen
nicht mit dem Gerät spielen.
Reinigung und Benutzer-Wartung
dürfen nicht von Kindern ohne Be-
aufsichtigung durchgeführt werden.
Achtung!
nBevor Sie das Gerät in Betrieb nehmen, lassen
Sie fachmännisch prüfen, ob die
- Erdung
- Nullung
- Fehlerstromschutzschaltung
den Sicherheitsvorschriften der Energie-
Versorgungsunternehmen entsprechen und
einwandfrei funktionieren.
nDie elektrischen Steckverbindungen sind vor
Nässe zu schützen.
nBei Überschwemmungsgefahr die Steckver-
bindungen im überflutungssicheren Bereich
anbringen.
nDie Förderung von aggressiven Flüssigkeiten,
sowie die Förderung von abrasiven
(schmirgelnden) Stoffen ist auf jeden Fall zu
vermeiden.
nDas Gerät ist vor Frost zu schützen.
nDas Gerät ist vor Trockenlauf zu schützen.
nDer Zugriff von Kindern ist durch geeignete
Maßnahmen zu verhindern.
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

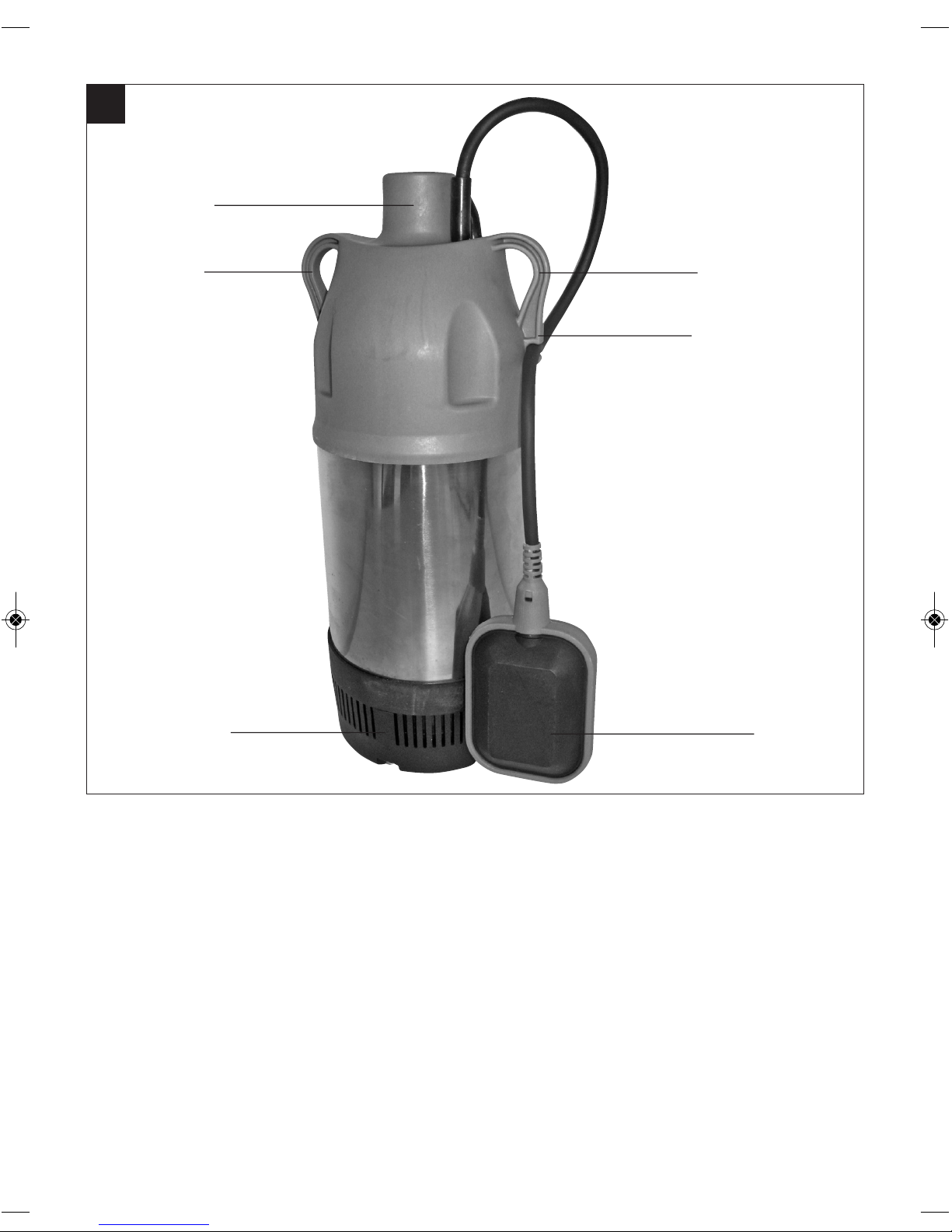

2. Gerätebeschreibung und
Lieferumfang (Bild 1)
2.1 Gerätebeschreibung
1. Druckanschluss ca. 33,3 mm (G1) IG
2. Aufhängeösen
3. Befestigung für Schwimmschalter
4. Schwimmschalter
5. Ansaugkorb
2.2 Lieferumfang
nÖffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig aus der Verpackung.
nEntfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
nÜberprüfen Sie, ob der Lieferumfang vollständig
ist.
nKontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
nBewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
4
D
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 4

5
D
ACHTUNG
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen spielen!
Es besteht Verschluckungs- und
Erstickungsgefahr!
nTauchdruckpumpe
nOriginalbetriebsanleitung
3. Bestimmungsgemäße Verwendung
Das von Ihnen erworbene Gerät ist für die Förderung
von Wasser mit einer maximalen Temperatur von 35°
C bestimmt. Das Gerät darf nicht für andere
Flüssigkeiten, insbesondere nicht für Motoren-
kraftstoffe, Reinigungsmittel und sonstige chemische
Produkte verwendet werden!
Das Gerät darf nur nach seiner Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht bestimmungs-
gemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener
und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzanschluss 230 V ~ 50 Hz
Aufnahmeleistung 900 Watt
Fördermenge max. 6.000 l/h
Förderhöhe max. 32 m
Eintauchtiefe max. 8 m
Wassertemperatur max. 35°C
Schlauchanschluss ca. 33,3 mm (G1) IG
max. Korngröße 2,5 mm
Netzleitung 11 m
5. Vor Inbetriebnahme
5.1 Die Installation
Die Installation des Gerätes erfolgt entweder:
nStationär mit fester Rohrleitung
oder
nStationär mit flexibler Schlauchleitung
nDruckschlauch oder -rohr mit passendem
Anschluss am Druckanschluss (1) anschließen.
nDas Gerät muss an den Aufhängeösen mit einem
Seil befestigt werden (Bild 1/Pos. 2).
Hinweis:
Der Pumpenschacht sollte mindestens die
Abmessungen von 40 x 40 x 50 cm haben, damit
sich der Schwimmschalter frei bewegen kann.
5.2 Der Netzanschluss
Das von Ihnen erworbene Gerät ist bereits mit einem
Schutzkontaktstecker versehen. Das Gerät ist
bestimmt für den Anschluss an eine Schutzkontakt-
steckdose mit 230 V ~ 50 Hz. Vergewissern Sie sich,
dass die Steckdose ausreichend abgesichert ist
(mind. 6 A), und einwandfrei in Ordnung ist. Führen
Sie den Netzstecker in die Steckdose ein und das
Gerät ist somit betriebsbereit.
Achtung!
Diese Arbeit ist nur von einem Fachmann des
Elektrohandwerks oder vom Kundendienst
durchzuführen, um Gefährdungen zu vermeiden.
6. Bedienung
Nachdem Sie diese Installations- und Betriebs-
anweisung genau gelesen haben, können Sie unter
Beachtung folgender Punkte das Gerät in Betrieb
nehmen:
Hinweis!
1. Pumpe am Befestigungsseil in den Brunnen oder
Schacht ablassen.
2. Bitte darauf achten, dass die Pumpe min. 20 cm
unter Wasser ist und ca. 30 cm über dem Boden.
3. Netzstecker an Steckdose anschließen.
Einstellung des Ein/Aus-Schaltpunktes:
Der Ein- bzw. Ausschaltpunkt des Schwimmer-
schalters kann durch Veränderung des Schwimmer-
schalters in der Schwimmschalterrasterung einge-
stellt werden. (Bild 1/Pos. 3)
Bitte prüfen Sie vor Inbetriebnahme folgende Punkte:
nDer Schwimmschalter muss so angebracht sein,
dass die Schaltpunkthöhe: EIN und die Schalt-
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 5

punkthöhe: AUS leicht und mit wenig
Kraftaufwand erreicht werden kann. Prüfen Sie
dies, indem Sie das Gerät in ein Gefäß, gefüllt
mit Wasser, stellen und den Schwimmschalter
mit der Hand vorsichtig hochheben und an-
schließend wieder senken. Dabei können Sie
sehen ob das Gerät sich ein bzw. ausschaltet.
nAchten Sie auch darauf , dass der Abstand
zwischen dem Schwimmschalterkopf und der
Kabelhalterung nicht zu gering ist. Bei zu
geringem Abstand wird die einwandfreie Funktion
nicht gewährleistet.
nAchten Sie bei der Einstellung des Schwimm-
schalters darauf, dass der Schwimmschalter
nicht vor dem Ausschalten des Gerätes den
Boden berührt. Achtung! Gefahr des
Trockenlaufes.
7. Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Achtung!
nVor jeder Wartungsarbeit den Netzstecker
ziehen.
nBei transportabler Verwendung sollte das Gerät
nach jedem Gebrauch mit klarem Wasser
gereinigt werden.
nBefestigungsschrauben des Ansaugkorbes (Bild
1/ Pos. 5) lösen, Ansaugkorb und Ansaug-
bereich reinigen.
nAnsaugkorb wieder befestigen.
8.1 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.2 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden;
nTyp des Gerätes
nArtikelnummer des Gerätes
nIdent-Nummer des Gerätes
nErsatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
D
6
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 6

D
7
Störungen Ursachen Abhilfe
Gerät läuft nicht an - Netzspannung fehlt
- Schwimmschalter schaltet nicht
- Netzspannung überprüfen
- Schwimmschalter in höhere
Stellung bringen
Gerät fördert nicht - Einlaufsieb verstopft
- Druckschlauch geknickt
- Einlaufsieb mit Wasserstrahl
reinigen
- Knickstelle beheben
Gerät schaltet nicht aus - Schwimmschalter kann nicht
absinken
- Schwimmschalter in niedrigere
Stellung bringen.
Fördermenge ungenügend - Einlaufsieb verstopft
- Leistung verringert, durch stark
verschmutzte und schmirgelnde
Wasserbeimengungen
- Einlaufsieb reinigen
- Gerät reinigen und
Verschleißteile ersetzen
Gerät schaltet nach kurzer Laufzeit
ab
- Motorschutz schaltet das Gerät
wegen zu starker Wasserver-
schmutzung ab
- Wassertemperatur zu hoch,
Motorschutz schaltet ab
- Netzstecker ziehen und Gerät
sowie Schacht reinigen
- Auf maximale Wassertemperatur
von 35° C achten!
10. Fehlersuchplan
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 7

8
GB
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
 Caution!
The pump must be powered via an earth-leakage
circuit breaker (RCD) with a rated fault current of
no more than 30 mA (according to VDE 0100 Part
702 and 738).
The equipment is not designed for use in
swimming pools and paddling pools of any kind
or other bodies of water in which people or
animals may be present during operation. It is
prohibited to operate the equipment if a person
or animal is in the danger area. Ask your
electrician!
This equipment can be used by
children of 8 years and older and by
people with limited physical,
sensory or mental capacities or
those with no experience and
knowledge if they are supervised or
have received instruction in how to
use the equipment safely and
understand the dangers which
result from such use. Children are
not allowed to play with the
equipment. Unless supervised,
children are not allowed to clean
the equipment and carry out user-
level maintenance work.
Important!
nBefore you put the equipment into operation,
arrange for a specialist to check that the
- earthing
- protective multiple earthing
- residual-current operated circuit-breaker circuit
comply with the safety regulations of the power
supply company and work correctly.
nThe electrical plug-in connections must be
protected from wet conditions.
nIf there is a risk of flooding, place the plug-in
connections in an area which is safe from
flooding.
nStrictly avoid pumping aggressive liquids and
abrasive substances.
nProtect the equipment from frost.
nProtect the equipment from dry running.
nTake suitable measures to keep the equipment
out of the reach of children.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout and items supplied (Fig. 1)
2.1 Layout
1. Pressure connector ca. 33,3 mm (G1) IG
2. Hanging loops
3. Fastening for floating switch
4. Floating switch
5. Intake cage
2.2 Items supplied
nOpen the packaging and take out the equipment
with care.
nRemove the packaging material and any
packaging and/or transportation braces (if
available).
nCheck to see if all items are present.
nInspect the equipment and accessories for
transport damage.
nIf possible, keep the packaging until the end of
the guarantee period.
IMPORTANT
The equipment and packaging material are not
toys. Do not let children play with plastic bags,
foils or small parts. There is a danger of
swallowing or suffocating!
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 8

GB
9
nSubmersible pressure pump
nOriginal operating instructions
3. Proper use
The equipment you have purchased is designed to
pump water with a maximum temperature of 35 °C.
This equipment must never be used for other liquids,
especially engine fuels, cleaning agents and other
chemically-based products!
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Power supply 230 V ~ 50 Hz
Power rating 900 Watt
Delivery rate max.. 6.000 l/h
Delivery height max 32 m
Immersion depth max. 8 m
Water temperature max. 35°C
Hose connection ca. 33,3 mm (G1) IG
Max. particle size 2,5 mm
Power cable 11 m
5. Before putting the equipment into
operation
5.1 Installation
The equipment can be installed either:
nStationary with rigid tubing
or
nStationary with a flexible hose line
nConnect the pressure hose or pipe to the
pressure
connector (1) using a suitable connector.
nThe appliance must be fastened to the hanging
loops with a rope (Fig. 1/Item 2).
Note:
The pump shaft should measure at least
40 x 40 x 50 cm so that the floating switch can move
freely.
5.2 Mains connection
The equipment you have purchased comes with an
earthing-pin plug. The equipment is designed for
connection to a socket outlet with earthing contact for
230 V ~ 50 Hz. Make sure that the socket-outlet is
sufficiently fused (at least 6 A) and in good working
order. Insert the power plug in the socket-outlet and
the equipment is ready for operation.
Important!
To rule out danger, this work must be left strictly to a
specialist electrician or Customer Service.
6. Operation
You can put the equipment into operation after you
have thoroughly read the installation and operating
instructions. Pay attention to the following points:
Please note
1. Lower the pump into the well or shaft using the
securing cable.
2. Please make sure that the pumps are at least
20cm under the surface of the water and about 30
cm above the ground.
3. Connect the plug to the mains power.
Setting the ON/OFF switching point:
The ON/OFF switching point of the floating switch can
be adjusted by shifting the floating switch in the
floating switch notched holder (Fig. 1/Item 3).
Check the following points before putting the
equipment into operation:
nThe floating switch must be fitted so that the
switching point height: ON and the switch point
height: OFF can be reached easily and with little
force. Check this by placing the equipment in a
container filled with water and carefully raising
and lowering the floating switch with your hand.
You can then see whether the equipment
switches on and off.
nMake sure that the distance between the floating
switch head and the cable holder is not too small.
If the distance is too small, there is no guarantee
that the equipment will work correctly.
nWhen adjusting the floating switch, make sure
that the floating switch does not touch the bottom
before the equipment is switched off. Important!
Risk of dry running.
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 9

10
GB
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
8. Cleaning, maintenance and
ordering of spare parts
Important!
nUnplug the power plug prior to any maintenance
work.
nFor mobile applications, the equipment should be
cleaned with clear water after every usage.
nLoosen the fixing screws on the intake cage (Fig.
1/Item 5), then clean the intake cage and intake
area.
nReattach the intake cage.
8.1 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.2 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
nType of machine
nArticle number of the machine
nIdentification number of the machine
nReplacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 10

11
GB
Faults Cause Remedy
The equipment does not start - Power supply not connected
- Floating switch does trigger
- Check power supply
- Raise position of floating switch
The equipment does not pump - Intake sieve clogged
- Discharge hose kinked
- Clean intake sieve with water jet
- Unkink the hose
The equipment does not cut out - Floating switch cannot sink - Lower the position of the floating
switch.
Insufficient pumping rate - Intake sieve clogged
- Performance reduced due to
heavily contaminated and
abrasive water impurities
- Clean intake sieve
- Clean equipment and replace
wear parts
The equipment switches off after
briefly running
- Motor circuit-breaker switches
the equipment off due to
excessive water contamination
- Water temperature too high;
motor circuit-breaker switches
the equipment off
- Unplug power plug and clean
equipment and shaft
- Ensure that maximum
permissible water temperature
(35 °C) is not exceeded
10. Troubleshooting guide
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 11

12
F
Attention !
Lors de lʼutilisation dʼappareils, il faut respecter
certaines mesures de sécurité afin dʼéviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode dʼemploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si lʼappareil doit être remis à dʼautres
personnes, remettez-leur aussi ce mode dʼemploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode dʼemploi et des consignes de sécurité.
1. Consignes de sécurité
 Attention !
La pompe doit être alimentée via un dispositif
différentiel résiduel (RCD) avec un courant
différentiel assigné de 30 mA au maximum
(conformément à VDE 0100 parties 702 et 738).
L’appareil ne convient pas à l’emploi dans les
piscines, les pataugeoires de tous genres et
toutes autres pièces d’eaux dans lesquelles des
personnes ou des animaux peuvent se trouver
pendant son fonctionnement. Il est interdit de
faire fonctionner l’appareil en la présence de
personnes ou d’animaux dans la zone
dangereuse. Consultez votre spécialiste en
électricité !
Cet appareil peut être utilisé par les
enfants à partir de 8 ans et les
personnes avec des capacités
physiques, sensorielles ou
intellectuelles diminuées ou
possédant un manque
d’expérience ou de connaissances
à condition qu’elles soient
surveillées ou aient reçus les
instructions relatives à l’utilisation
sûre de l’appareil et qu’elles
comprennent les risques résultant
de cette utilisation. Les enfants ne
doivent pas jouer avec l’appareil.
Les enfants ne doivent pas
effectuer le nettoyage et la
maintenance de l’utilisateur sans
surveillance.
Attention!
nAvant de mettre lʼappareil en service, faites
vérifier par un(e) spécialiste si
- la mise à la terre
- la mise au neutre
- la protection contre les courants de courts-
circuits
satisfont bien aux prescriptions de sécurité des
distributeurs dʼénergie et fonctionnent bien
irréprochablement.
nLes connecteurs enfichables électriques doivent
être préservés de lʼhumidité.
nEn cas de risques dʼinondation, placez les
connecteurs enfichables dans un endroit à lʼabri
des inondations.
nIl faut éviter à tout prix de refouler des liquides
agressifs ainsi que des substances abrasives (à
effet de gel lubrifiant).
nProtégez lʼappareil du gel.
nProtégez lʼappareil contre le fonctionnement à
sec.
nIl faut interdire lʼaccès aux enfants par des
mesures adéquates.
 AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
2. Description de l’appareil et volume
de livraison (fig. 1)
2.1 Description de l’appareil
1. Raccord de pression ca. 33,3 mm (G1) IG
2. Oeillet d’accrochage
3. Fixation pour interrupteur à flotteur
4. Interrupteur à flotteur
5. Panier d’aspiration
2.2 Volume de livraison
nOuvrez l’emballage et sortez l’appareil de
l’emballage avec précaution.
nRetirez le matériel d’emballage tout comme les
sécurités d’emballage et de transport (s’il y en a).
nVérifiez si la livraison est bien complète.
nContrôlez si l’appareil et ses accessoires n’ont
pas été endommagés par le transport.
nConservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 12

13
F
ATTENTION
L’appareil et le matériel d’emballage ne sont pas
des jouets ! Il est interdit de laisser des enfants
jouer avec des sacs et des films en plastique et
avec des pièces de petite taille. Ils risquent de
les avaler et de s’étouffer !
nPompe submersible à pression
nMode d’emploi d’origine
3. Utilisation conforme à lʼaffectation
Lʼappareil que vous venez dʼacheter est destiné au
refoulement de lʼeau à une température maximale de
35° C. Cet appareil ne doit pas être utilisé pour
dʼautres liquides, en particulier pas pour carburants
pour moteurs, produits nettoyants et autres produits
chimiques !
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
lʼopérateur/lʼexploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, nʼont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si lʼappareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension de secteur 230V ~ 50 Hz
Puissance absorbée 900 Watts
Débit max 6.000 l/h
Hauteur de refoulement max. 32 m
Profondeur dʼimmersion max. 8 m
Température de lʼeau max. 35° C
Raccord de tuyau ca. 33,3 mm (G1) IG
Calibre maxi. des grains 2,5 mm
Câble réseau 11 m
5. Avant la mise en service
5.1 Lʼinstallation
Lʼinstallation de lʼappareil se fait soit:
nfixe avec une tuyauterie fixe
ou
nfixe avec une conduite souple
nRaccorder le tuyau ou le tube de refoulement au
raccord de pression (1) en utilisant le raccord
adéquat.
nL’appareil doit être fixé aux oeillets d’accrochage
avec une corde (figure 1/pos. 2).
Remarque:
Le puits de pompe doit au moins mesurer
40 x 40 x 50 cm pour que lʼinterrupteur à flotteur
puisse se mouvoir librement.
5.2. Branchement secteur
Votre appareil est déjà pourvu dʼune fiche à contact
de protection. Lʼappareil est destiné à être raccordé
à une prise de courant de sécurité 230 V ~ 50 Hz.
Assurez-vous que la prise de courant est
suffisamment protégée (mini. 6 A), et est dans un
état irréprochable. Engagez la fiche secteur dans la
prise de courant et lʼappareil est prêt au
fonctionnement.
Attention!
Ce travail doit uniquement être effectué par un
spécialiste électricien ou du service après-vente afin
dʼéviter tout risque.
6. Commande
Après avoir lu attentivement les présentes
instructions dʼinstallation et de service, vous pouvez
mettre lʼappareil en service en respectant les points
suivants:
Remarque !
1. Faire descendre la pompe dans le puits où la
trémie
en la fixant au câble de fixation.
2. Veuillez veiller à ce que la pompe soit au moins à
20 cm sous l’eau et à env. 30 cm au-dessus du
sol.
3. Raccordez la fiche de contact à la prise.
Réglage du point de contact de mise en / hors
circuit :
Le point de contact de mise en / hors circuit de
lʼinterrupteur à flotteur peut être réglé par
déplacement de lʼinterrupteur à flotteur dans son
support (figure 1/pos. 3).
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 13

14
F
Avant la mise en service, vérifiez les points suivants:
nLʼinterrupteur à flotteur doit être fixé pour que la
hauteur de point de commutation : MARCHE et
la hauteur de point de commutation : ARRET
puissent être atteintes facilement et avec peu
dʼefforts. Vérifiez ce point en plaçant lʼappareil
dans un récipient, rempli dʼeau, et levez
lʼinterrupteur à flotteur précautionneusement
avec la main puis abaissez-le à nouveau. Vous
pouvez voir si lʼappareil se met en ou hors
circuit.
nVeillez également à ce que lʼécart entre la tête
du flotteur et le support de câble ne soit pas trop
faible. En cas dʼécart trop faible, un
fonctionnement irréprochable nʼest pas garanti.
nVeillez lors du réglage de lʼinterrupteur à flotteur
que ce dernier ne touche pas le fond avant la
mise hors service de lʼappareil. Attention !
Risque de fonctionnement à sec.
7. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin dʼéviter tout
risque.
8. Nettoyage, maintenance et
commande de pièces de rechange
Attention!
nAvant chaque travail de maintenance,
débranchez la prise secteur.
nLorsque vous lʼutilisez en la transportant,
nettoyez lʼappareil après chaque emploi avec de
lʼeau claire.
nDesserrez les vis de fixation du panier
d’aspiration (figure 1/ pos. 5), nettoyez le panier
d’aspiration et la zone d’aspiration.
nRefixez le panier d’aspiration.
8.1 Maintenance
Aucune pièce à lʼintérieur de lʼappareil nʼa besoin
de maintenance.
8.2 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
nType de lʼappareil
nNo. dʼarticle de lʼappareil
nNo. dʼidentification de lʼappareil
nNo. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
lʼadresse www.isc-gmbh.info
9. Mise au rebut et recyclage
Lʼappareil se trouve dans un emballage permettant
dʼéviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
Lʼappareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes dʼélimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de lʼadministration de votre
commune !
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 14

15
F
Dérangements Origines Remède
L'appareil ne démarre pas - Tension secteur manque
- Interrupteur à flotteur ne
commute pas
- Vérifier la tension secteur
- Placer l'interrupteur à flotteur
dans une position plus élevée
L'appareil ne refoule pas - Filtre d'entrée bouché
- Tuyau de refoulement flambé
- Nettoyer le filtre d'entrée au jet
d'eau
- Défaire le point de pliage
L'appareil ne se met pas hors
circuit
- L'interrupteur à flotteur ne peut
pas s'abaisser
- Mettez l’interrupteur à flotteur en
position basse.
Refoulement insuffisant - Filtre d'entrée bouché
- Puissance diminuée par des
produits mélangés à l'eau très
encrassés et graissants
- Nettoyer le filtre d'entrée
- Nettoyer l'appareil et remplacer
les pièces d'usure
L'appareil se déconnecte après
une brève durée de
fonctionnement
- La protection du moteur
déconnecte l'appareil à cause
d'un trop grand encrassement
de l'eau
- Température de lʼeau trop élevée,
la protection du moteur
déconnecte
- Débrancher la prise secteur et
nettoyez l'appareil ainsi que la
cuve
- Veillez à la température
maximale de lʼeau de 35° C!
10. Plan de recherche des erreurs
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 15

40
kerklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
texplains the following conformity according to EU
directives and norms for the following product
pdéclare la conformité suivante selon la directive CE et les
normes concernant l’article
Cdichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
Nverklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
mdeclara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
Odeclara a seguinte conformidade, de acordo com a
directiva CE e normas para o artigo
lattesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
Uförklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
qvakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
.tõendab toote vastavust EL direktiivile ja standarditele
jvydává následující prohlášení o shodě podle směrnice
EU a norem pro výrobek
Xpotrjuje sledečo skladnost s smernico EU in standardi za
izdelek
Wvydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
Aa cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
Pdeklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
eдекларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
Hpaskaidro šādu atbilstību ES direktīvai un standartiem
Gapibūdina šį atitikimą EU reikalavimams ir prekės
normoms
Qdeclară următoarea conformitate conform directivei UE
şi normelor pentru articolul
zδηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
Bpotvrđuje sljedeću usklađenost prema smjernicama EU
i normama za artikl
fpotvrđuje sljedeću usklađenost prema smjernicama EU
i normama za artikl
4potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
Tследующим удостоверяется, что следующие
продукты соответствуют директивам и нормам ЕС
1проголошує про зазначену нижче відповідність
виробу директивам та стандартам ЄС на виріб
5ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
ZÜrünü ile ilgili AB direktifleri ve normları gereğince
aşağıda açıklanan uygunluğu belirtir
Lerklærer følgende samsvar i henhold til EU-direktivet
og standarder for artikkel
ELýsir uppfyllingu EU-reglna og annarra staðla vöru
Konformitätserklärung
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Tauchdruckpumpe GC-DW 900 N (Einhell)
Standard references: EN 60335-1; EN 60335-2-41; EN 62233; EN 55014-1; EN 55014-2;
EN 61000-3-2; EN 61000-3-3
Landau/Isar, den 03.06.2013
First CE: 13 Archive-File/Record: NAPR008308
Art.-No.: 41.709.64 I.-No.: 11013 Documents registrar: Roland Dallinger
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
Weichselgartner/General-Manager Wang/Product-Management
2006/42/EC
2004/26/EC
Emission No.:
2000/14/EC_2005/88/EC
Annex IV
Notified Body:
Notified Body No.:
Reg. No.:
Annex V
Annex VI
Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notified Body:
x
x
x
87/404/EC_2009/105/EC
2005/32/EC_2009/125/EC
2006/95/EC
2006/28/EC
2004/108/EC
2004/22/EC
1999/5/EC
97/23/EC
90/396/EC_2009/142/EC
89/686/EC_96/58/EC
2011/65/EC
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 40

41
kNur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer
umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts-
und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel
ohne Elektrobestandteile.
tFor EU countries only
Never place any electric tools in your household refuse.
To comply with European Directive 2002/96/EC concerning old electric and electronic equipment and its
implementation in national laws, old electric tools have to be separated from other waste and disposed of
in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the demand to return electrical devices:
As an alternative to returning the electrical device, the owner is obliged to cooperate in ensuring that the
device is properly recycled if ownership is relinquished. This can also be done by handing over the used
device to a returns center, which will dispose of it in accordance with national commercial and industrial
waste management legislation. This does not apply to the accessories and auxiliary equipment without
any electrical components which are included with the used device.
pUniquement pour les pays de l'Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères.
Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l'environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de lʼappareil électrique est obligé, en guise dʼalternative à un envoi en retour, à contribuer
à un recyclage effectué dans les règles de lʼart en cas de cessation de la propriété. Lʼancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra lʼéliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 41

42
CSolo per paesi membri dell'UE
Non gettate gli utensili elettrici nei rifiuti domestici.
Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e
l'applicazione nel diritto nazionale gli elettroutensili usati devono venire raccolti separatamente e smaltiti
in modo ecologico.
Alternativa di riciclaggio alla richiesta di restituzione
Il proprietario dellʼapparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda lʼapparecchio. Lʼapparecchio
vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento
secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi
ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.
BSamo za zemlje Europske zajednice
f
Elektroalate ne bacajte u kućno smeće.
U skladu s europskom odredbom 2002/96/EG o starim električnim i elektroničkim uredjajima i njezinom
primjenom u okviru državnog prava, istrošeni elektroalati moraju se odvojeno sakupiti i zbrinuti na
ekološki način u svrhu recikliranja.
Alternativa s recikliranjem u odnosu na zahtjev za povrat uredjaja:
Vlasnik elektrouredjaja alternativno je obvezan da umjesto povrata robe u slučaju odricanja vlasništva
sudjeluje u stručnom zbrinjavanju elektrouredjaja. Stari uredjaj može se u tu svrhu prepustiti i stanici za
preuzimanje rabljenih uredjaja koja će provesti uklanjanje u smislu državnog zakona o recikliranju i
otpadu. Zakonom nisu obuhvaćeni dijelovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez
električnih elemenata.
4Samo za zemlje EU
Ne bacajte elektro-alate u kućno smeće!
Shodno evropskoj smernici 2002/96/EG o starim električnim i elektronskim uredjajima i primeni
državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren
način u stanici za recikliranje.
Alternativa recikliranju prema zahtevima za povrat uredjaja:
Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva
učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici
za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i
otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez
električnih elemenata.
mSólo para países miembros de la UE
No tire herramientas eléctricas en la basura casera.
Según la directiva europea 2002/96/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico
para facilitar su posterior reciclaje.
Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar
adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un
centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos
y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 42

43
QNumai pentru øåri din UE
Nu aruncaøi uneltele electrice în gunoiul menajer.
Conform liniei directoare europene 2002/96/CE referitoare la aparatele electrice μi electronice vechi μi
aplicarea ei în dreptul naøional, aparatele electrice uzate trebuiesc adunate separat μi supuse unei
reciclåri favorabile mediului înconjuråtor.
Alternativå de reciclare la solicitarea de înapoiere a aparatelor electrice:
Proprietarul aparatului electric este alternativ, în locul înapoierii aparatului, obligat de cooperare la
valorificarea corespunzåtoare a acestuia în cazul încetårii raportului de proprietate. Aparatul vechi poate
fi predat μi la o secøie de preluare care va efectua îndepårtarea lui în conformitatea cu legea naøionalå
referitoare la reciclare μi deμeuri. Aici sunt excluse accesoriile μi piesele auxiliare ale aparatului vechi
fårå componente electrice.
ZSadece AB Ülkeleri ∑çin Geçerlidir
Elektrikli cihazlar∂ çöpe atmay∂n∂z.
Elektrikli ve elektronik aletler ile ilgili 2002/96/AB nolu Avrupa Yönetmeli©ince ve ilgili yönetmeli©in ulusal
normalara uyarlanmas∂ sonucunda kullan∂lm∂μ elektrikli aletler ayr∂μt∂r∂lm∂μ olarak toplanacak ve çevreye
zarar vermeyecek μekilde geri kazan∂m sistemlerine teslim edilecektir.
Kullan∂lm∂μ Cihazlar∂n ∑adesi Yerine Uygulanacak Geri Dönüμüm Alternatifi:
Kullan∂lm∂μ elektrikli alet ve cihaz sahipleri bu eμyalar∂n∂ iade etme yerine alternatif olarak, yönetmeliklere
uygun olarak çal∂μan geri dönüμüm merkezlerine vermekle yükümlüdür. Bunun için kullan∂lm∂μ cihaz,
ulusal dönüμüm ekonomisi ve at∂k kanununa göre at∂klar∂n ar∂t∂lmas∂n∂ sa©layan kullan∂lm∂μ cihaz teslim
alma yerine teslim edilecektir. Kullan∂lm∂μ alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan
aksesuar ile yard∂mc∂ malzemeler bu düzenlemeden muaf tutulur.
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 43

44

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und
Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus-
drücklicher Zustimmung der ISC GmbH zulässig.

The reprinting or reproduction by any other means, in whole or in part,
of documentation and papers accompanying products is permitted only
with the express consent of ISC GmbH.

La réimpression ou une autre reproduction de la documentation et des
documents dʼaccompagnement des produits, même incomplète, nʼest
autorisée quʼavec lʼagrément exprès de lʼentreprise ISC GmbH.
Anleitung_GC_DW_900_N_SPK7__ 25.06.13 10:26 Seite 44
