eKey Winkhaus blueMotion User manual

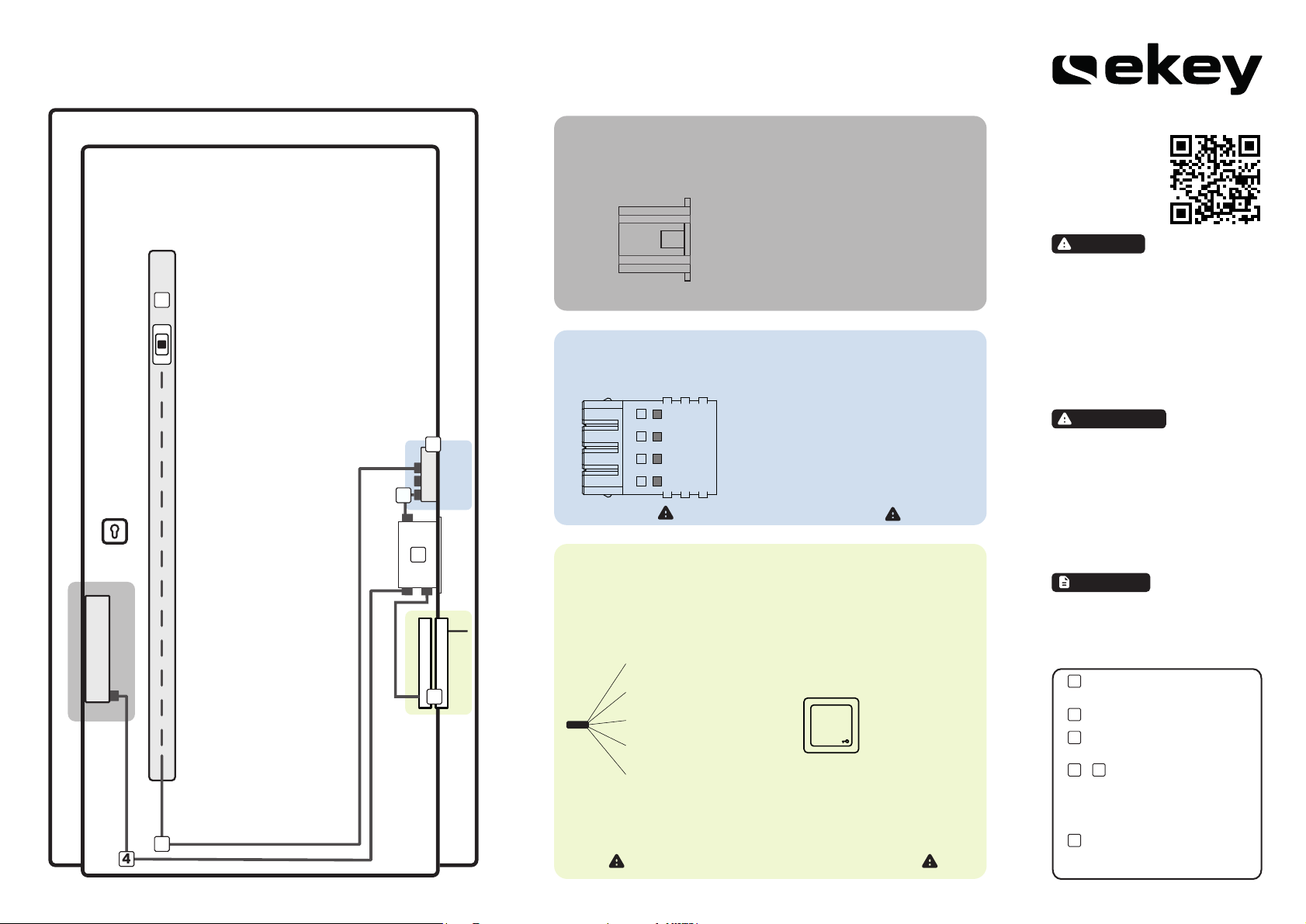

Verkabelungsplan ekey dLine/Winkhaus blueMotion
Anschluss an Winkhaus EV-G
Anschluss an die Elektroinstallation
Bezeichnung
weiß VDC (+) (24)
braun
GND (-)
grün
gelb
grau Akkupack
Türtaster
potentialfrei,
für manuelle
Türönung
Farbe
Eingang
Eingang
4
2
1
ekey dLine ngerprint
450007
ekey dLine cable FP
ekey dLine controller
450008
1
2
3
4
5
3
M
Lebensgefahr durch Strom: Alle ekey-
Geräte sind mit Schutzkleinspannung
zu betreiben. Versorgen Sie sie
ausschließlich mit Netzteilen der
Schutzklasse 2 nach EN 62368-1.
Bei Missachtung besteht Lebensgefahr
durch elektrischen Schlag.
Elektrische Anschlussarbeiten im
Niederspannungsbereich dürfen nur
durch Elektrofachkräfte durchgeführt
werden.
GEFAHR
ACHTUNG
Sachschäden bei falscher Montage
und Verkabelung: Die Geräte des
Systems werden mit elektrischem
Strom betrieben.
Bei falscher Montage und Verkabelung
können die Geräte des Systems zerstört
werden!
Montieren und verkabeln Sie
die Geräte des Systems richtig, bevor
Sie sie mit Strom versorgen!
Freie Adern müssen getrennt isoliert werden!
Dieser Verkabelungsplan unterliegt
keinem Änderungsdienst. Optische und
technische Änderungen, Irrtümer,
Satz- und Druckfehler bleiben
vorbehalten.
HINWEIS
ID367/756: Version 1, 2021-03-01
EV-G
Anschluss an den Controller
Bezeichnung
FarbePin
4 gelb Steuereingang
3 grün Steuereingang
2braun GND (-)
1 weiß VDC (+)
4321
Jumper muss entfernt werden!
66
6
Bezeichnung
FarbePin
4 gelb Steuereingang
3 grün Steuereingang
2braun GND (-)
1 weiß VDC (+)
ohne Akkupack - zusammen mit weiß auf +24 V
klemmen
ekey dLine cable MT 0,5 m
Winkhaus blueMotion
201359
Winkhaus-Art.-Nr. 5040512
5Winkhaus-Set
+
Kabelübergang mit ext.
5
Steuerung/EV-G-Box und
Motorkabel

Wiring diagram ekey dLine/Winkhaus blueMotion
Connection to the Winkhaus EV-G
Risk of electrocution: All ekey devices
are to be operated with Safety Extra
Low Voltage (SELV). Only use power
supplies rated protection class 2 with
safety approval according to
EN 62368-1.
Failure to do so will create a risk of
fatal electrocution.
Only certied electricians are
authorized to carry out electrical
installation work on mains systems.
DANGER
ATTENTION
Property damage in the event of
incorrect mounting and wiring: The
system devices are operated using
electricity.
They could be destroyed if they are
mounted and wired incorrectly.
Mount and wire the system devices
correctly before connecting the
power.
This wiring diagram is not subject to
updating. We reserve the right to make
technical modications and change the
product‘s appearance; any liability for
errors and misprints is excluded.
NOTICE
ID367/756/0/717: Version 1, 2021-03-01
Connection to the electrical installation
Description
white VDC (+) (24)
brown
GND (-)
green
yellow
gray Battery pack
Color
Input
Input
Potential-free
request-to-exit
button for manual
door opening
Each unused core must be insulated separately!
without battery pack - together with white on +24 V
Connection to the control unit
Description
ColorPin
4 yellow Opening signal
3 green Opening signal
2brown GND (-)
1white VDC (+)
4321
Jumper must be removed!
Description
ColorPin
4 yellow Opening signal
3 green Opening signal
2brown GND (-)
1 white VDC (+)
4
2
1
5
3
M
EV-G
6
5
ekey dLine ngerprint
450007
ekey dLine cable FP
1
2
6ekey dLine cable MT 0,5 m
Winkhaus blueMotion
201359
ekey dLine controller
450008
3
4
Winkhaus part no. 5040512
5Winkhaus set
+
cable transition with ext.
control unit/EV-G housing +
motor cable
terminal
