Electrolux EI23BC35KB Service manual

242090205 mars 2012
EN FREEZER / REFRIGERATOR
FR RÉFRIGÉRATEUR / CONGÉLATEUR
ES REFRIGERADOR CON CONGELADOR
USE AND CARE GUIDE
GUIDE D’UTILISATION ET D’ENTRETIEN
GUIA DE USO Y CUIDADO

2Renseignements
Veuillez lire et conserver ce guide
Merci d'avoir choisi Electrolux, la nouvelle marque de qualité
en matière d'électroménager. Ce guide d’utilisation et
d’entretien fait partie de notre engagement à vous satisfaire et
à vous fournir un produit de qualité pendant toute la durée de
vie de votre nouvel appareil.
Date d’achat
Numéro de modèle Electrolux
Numéro de série Electrolux
À noter pour s’y reporter
rapidement
Renseignements...............................................................2
Sécurité .............................................................................3
Aperçu des caractéristiques ...........................................5
Installation.........................................................................6
Dépose des portes............................................................ 10
Installation des poignées de porte ...............................12
Raccorder l’alimentation en eau...................................13
Commandes....................................................................14
Distributeur d’eau et de glaçons automatique ............19
Machine à glaçons automatique - Congélateur ..........21
Caractéristiques de rangement ....................................22
Conservation des aliments et économie d’énergie.....27
Bruits et éléments visuels d’un fonctionnement
normal..............................................................................28
Remplacement des filtres à eau et à air.......................29
Entretien et nettoyage....................................................31
Solutions aux problèmes courants...............................34
Garantie...........................................................................38
Table des matières
Des questions?
Pour rejoindre le service sans frais aux États-Unis et au
Canada : 1-877-4ELECTROLUX (1-877-435-3287)
Pour obtenir de l'aide et de l'information sur les produits en
ligne, visitez le site http://www.electroluxappliances.com
REMARQUE
L’enregistrement de votre produit nous permet de mieux
vous servir. Vous pouvez l'enregistrer en ligne à l'adresse
www.electroluxappliances.com ou en envoyant la carte
d'enregistrement du produit par la poste.
Portes
Les poignées sont bien fixées
Les portes se ferment hermétiquement sur tous les
côtés de la caisse
La porte du congélateur est de niveau sur toute sa
partie supérieure
Mise à niveau
Les côtés du réfrigérateur sont de niveau. Le
réfrigérateur est incliné de l'avant vers l'arrière de
6 mm (¼ po)
La grille de protection est correctement fixée au
réfrigérateur
Les quatre coins de la caisse reposent fermement sur
le plancher
Alimentation en électricité
Le système électrique de la maison est sous tension
Le réfrigérateur est branché
Machine à glaçons
Le système d'alimentation en eau est raccordé au
réfrigérateur
Il n'y a aucune fuite au niveau des raccords -
seconde vérification 24 heures plus tard
La machine à glaçons est allumée
Le distributeur de glaçons et d'eau fonctionne
correctement
Le filtre avant est bien ajusté dans le boîtier du filtre
(choisir les modèles)
Vérifications finales
Le matériel d'expédition est enlevé
Les températures pour les aliments frais et de
congélation sont programmées
Les contrôles d'humidité pour les fruits et légumes
sont programmés
La carte d'enregistrement est envoyée
Liste de vérification d'installation

3
Sécurité
Instructions de sécurité importantes
Sécurité générale
Mesures de sécurité
Ne tentez pas d'installer ou d'utiliser votre appareil avant
d'avoir lu les mesures de sécurité présentées dans ce guide.
Les mesures de sécurité présentées dans ce guide sont
identifiées par les mots Danger, Avertissement ou Attention,
selon le type de risque encouru.
Définitions
Voici le symbole d'avertissement concernant la sécurité.
Il est utilisé pour vous avertir des risques de blessures
potentiels. Respectez tous les messages qui suivent ce
symbole afin de prévenir les blessures ou la mort.
• N’entreposez pas et n’utilisez pas d’essence ni
d’autres liquides inflammables à proximité de cet
appareil ou de tout autre appareil électroménager.
Lisez les étiquettes du produit concernant les risques
d’inflammabilité et autres avertissements.
• Ne faites pas fonctionner le réfrigérateur en présence
de vapeurs explosives.
• Évitez tout contact avec les pièces mobiles de la
machine à glaçons automatique.
AVERTISSEMENT
La mention AVERTISSEMENT indique une situation
potentiellement dangereuse qui, si elle n'est pas évitée,
peut entraîner des blessures graves, voire la mort.
IMPORTANT
Cette mention précède des renseignements importants
relatifs à l'installation, au fonctionnement ou à l'entretien.
Toutefois, ceux-ci n'impliquent aucune notion de danger.
ATTENTION
La mention ATTENTION signale la présence d'une
situation potentiellement dangereuse qui, si elle n'est
pas évitée, est susceptible de causer des blessures
mineures ou moyennement graves.
AVERTISSEMENT
Veuillez lire toutes les instructions de sécurité avant
d’utiliser votre nouveau réfrigérateur.
DANGER
La mention DANGER indique un danger imminent qui
causera la mort ou de graves blessures, s'il n'est pas évité.
• Enlevez toutes les agrafes du carton pour éviter les
blessures. Les agrafes peuvent aussi endommager les
finis si elles viennent en contact avec d’autres appareils
ménagers ou des meubles.
Sécurité des enfants
Matériaux d’emballage :
• Les cartons d’emballage recouverts de tapis, de
couvertures, de feuilles de plastique ou de film
étirable peuvent devenir étanches à l’air et provoquer
rapidement la suffocation.
• Détruisez ou recyclez le carton, les sacs en plastique et
tout autre matériau d’emballage externe immédiatement
après le déballage du réfrigérateur. Les enfants ne
devraient jamais jouer avec ces articles.
Dangers d’enfermement et de suffocation
des enfants :
• Ces problèmes ne sont pas dépassés. Qu’ils soient
mis au rebut, abandonnés ou mis de côté (même pour
quelques heures), les réfrigérateurs et les congélateurs
laissés sans surveillance sont dangereux. Veuillez prendre
les précautions qui figurent dans la liste ci-dessous.
Mise au rebut appropriée de votre
réfrigérateur/congélateur
Nous encourageons le recyclage des appareils ménagers
ainsi que les méthodes d'élimination responsables. Vérifiez
auprès de votre entreprise de recyclage ou visitez le site www.
energystar.gov/recycle pour obtenir des informations sur la
manière de recycler votre ancien réfrigérateur.
Avant de recycler ou d'éliminer votre ancien
réfrigérateur/congélateur :
• Retirez les portes.
• Laissez les clayettes
et les paniers en place
pour que les enfants ne
puissent pas grimper
facilement à l'intérieur.
• Demandez à un
technicien qualifié
d'enlever le réfrigérant et
l'huile du compresseur.

4
• Le réfrigérateur doit être branché sur sa propre
prise électrique de 115 V c.a., 60 Hz, sans mise
à la terre. Le cordon d’alimentation de l'appareil est
muni d’une fiche à trois broches avec mise à la terre
afin de vous protéger contre les chocs électriques.
Cette fiche doit être branchée directement sur une
prise murale à trois alvéoles correctement mise
à la terre. La prise murale doit être installée selon
les ordonnances et les codes locaux. Consultez
un technicien qualifié. N'utilisez pas de rallonge
électrique ni de fiche d'adaptation.
• Si le cordon d’alimentation est endommagé, il doit être
remplacé par le fabricant, un technicien de service
après-vente ou une personne qualifiée.
• Ne débranchez jamais le réfrigérateur en tirant sur le
cordon. Agrippez fermement la fiche et tirez-la hors
de la prise électrique en la tenant droite pour éviter
d'endommager le cordon d'alimentation.
• Débranchez le réfrigérateur avant de le nettoyer ou de
remplacer une ampoule ou une DEL.
• Une tension variant de 10 % ou plus risque de nuire
aux performances de votre appareil. L’utilisation du
réfrigérateur sans une alimentation électrique suffisante
peut endommager le compresseur. Un tel dommage
n’est pas couvert par la garantie.
• Ne branchez pas le réfrigérateur sur une prise
commandée par un interrupteur mural ou un cordon de
tirage pour éviter qu’il ne soit accidentellement éteint.
Électricité
Prise avec mise à la terre
Cordon électrique muni
d’une fiche à trois broches
avec mise à la terre
Ne coupez pas,
n'enlevez pas et ne
mettez pas hors circuit
la broche de mise à la
terre de cette fiche.
Sécurité
AVERTISSEMENT
Vous devez suivre ces directives pour que les
mécanismes de sécurité de votre réfrigérateur
fonctionnent correctement.
IMPORTANT
Pour couper le courant de votre réfrigérateur, débranchez la
fiche de la prise de courant.

5
Aperçu des caractéristiques
Explication des caractéristiques et des termes
Votre réfrigérateur Electrolux est conçu pour vous offrir une commodité optimale et de la polyvalence de rangement. L'illustration
ci-dessous est fournie afin que vous puissiez vous familiariser avec les caractéristiques et la terminologie de l'appareil.
REMARQUE
*Les caractéristiques peuvent varier selon les modèles. Le modèle illustré est sans les couvercles
des tiroirs.
*Clayette basculante métallique
(à l'intérieur du congélateur)
Grille de protection
Clayettes
Luxury-DesignMC
Compartiment des
produits laitiers
Bac à glaçons Machine à
glaçons
Clayettes
Luxury-DesignMC
Paniers du congélateur
*Tiroir à température parfaite
Perfect TempMC (TTP)
ou bac à charcuterie
(avec réglages d'humidité)
Bac à
légumes
Bac à
légumes
*Filtre à air
Filtre à eau
*Charnières réglables
*Ampoule incandescente
*Ampoule DEL
Support à
canettes
*Étagère pour
articles spéciaux
(TTP à l'intérieur)
*Ampoule DEL
*Ampoule DEL
Guide de rabat
Meneau
basculant
*Machine à glaçons du
congélateur
*Filtre à air
IMPORTANT
Il est possible de vous procurer les accessoires dont
votre réfrigérateur n’était pas équipé sur le site www.
electroluxappliances.com ou en composant le 1-877-435-3287.

6Installation
Ce Guide d’utilisation et d’entretien vous offre des instructions
générales d’installation et de fonctionnement relatives à
votre modèle. Nous vous recommandons de faire appel à un
sous-contractant professionnel de service ou de cuisine pour
installer votre réfrigérateur. Utilisez le réfrigérateur uniquement
selon les instructions présentées dans ce Guide d’utilisation
et d’entretien. Avant de démarrer le réfrigérateur, suivez ces
premières étapes importantes.
Emplacement
• Choisissez un emplacement près d’une prise
électrique mise à la terre, sans disjoncteur de fuite de
terre. N’utilisez pas de cordon prolongateur ni de
fiche d’adaptation.
• Si possible, placez le réfrigérateur à l’abri du soleil direct
et loin de la cuisinière, du lave-vaisselle et de toute autre
source de chaleur.
• Le réfrigérateur doit être installé sur un plancher
qui est de niveau et assez solide pour supporter un
réfrigérateur plein.
• Prenez en considération la disponibilité d’alimentation
en eau pour les modèles équipés d’une machine à
glaçons automatique.
Installation
• Prévoyez les dégagements suivants pour une installation
plus facile, une circulation d’air appropriée ainsi que pour
la tuyauterie et les raccordements électriques :
Côtés et dessus 9,5 mm (3/8po)
Arrière 25,4 mm (1 po)
Ouverture de la porte
Votre réfrigérateur doit être placé près d’un comptoir de
manière à vous permettre d’y déposer facilement les aliments.
Pour vous permettre d’utiliser les tiroirs du réfrigérateur et
les paniers du congélateur de façon optimale, le réfrigérateur
devrait être positionné de sorte que les deux puissent s’ouvrir
complètement.
ATTENTION
NE PAS installer le réfrigérateur à un endroit où
la température pourrait descendre au-dessous
de 13 °C (55 °F) ou s’élever à plus de 43 °C (110
°F). Le compresseur ne pourra pas maintenir des
températures appropriées à l’intérieur du réfrigérateur.
NE PAS obstruer la grille de protection du côté
inférieur droit à l’avant de votre réfrigérateur. Une
circulation d’air suffisante est essentielle pour le bon
fonctionnement de votre réfrigérateur.
REMARQUE
Les portes du réfrigérateur sont conçues pour se fermer
seules lorsque leur ouverture est de 20 degrés ou moins.
Outils requis :
ET OU OU
Tête PhillipsTM
ou tête à carré
d’entraînement # 2 Jeu de clés
à douilles
Clé
ajustable
Clé xe
3/8 po
(OU)
Composants fournis :
Vis pour
l’avant du
couvercle de
la charnière
supérieure
Vis pour l’arrière
du couvercle
de la charnière
supérieure
Vis pour la
charnière
supérieure Vis pour la
charnière
inférieure
Outils requis
Vous aurez besoin des outils suivants :
REMARQUE
Si la charnière de la porte de votre réfrigérateur est placée
contre un mur, vous devriez prévoir de l’espace supplémentaire
de sorte que la porte puisse être ouverte plus grande.

7
Installation
Mettre à niveau le tiroir du
congélateur (si nécessaire)
La plupart de ces conditions peuvent être résolues en
levant ou en abaissant les roulettes avant ajustables.
Pour mettre à niveau la carrosserie à l’aide des roulettes
avant :
1Ouvrez légèrement le tiroir du congélateur. Soulevez la
grille de protection et tirez-la délicatement vers l’arrière
(voir l’illustration).
2Vous pouvez lever ou abaisser chaque porte. Utilisez
une clé à douilles de 3/8po pour tourner les vis
d’ajustement (1 de chaque côté).
Pour lever : tournez la vis d’ajustement vers la droite.
Pour mettre à niveau la tiroir du congélateur :
1Vérifiez les joints d’étanchéité autour du tiroir du
congélateur (en haut, en bas et sur les côtés).
2Si un joint n’est pas étanche, ouvrez le tiroir et dévissez
légèrement les quatre (4) vis du tiroir (deux (2) de chaque
côté) pour permettre au tiroir de pivoter.
4Serrez bien les quatre (4) vis du tiroir.
5Vérifiez de nouveau les joints d’étanchéité.
Mettez à niveau le réfrigérateur et
ajustez les portes (si nécessaire)
Directives pour le positionnement final de votre
réfrigérateur :
• Les quatre coins de la carrosserie doivent reposer
fermement sur le plancher.
• Les côtés devraient être inclinés de 6 mm (1/4po) de
l’avant à l’arrière (pour s’assurer que les portes se
ferment hermétiquement et correctement).
• Les portes doivent être alignées et de niveau.
Empoigner le
tiroir au centre à
partir de chaque
côté puis retirer
le tiroir
Pousser contre
le tiroir du
congélateur
A B
3Fermez le tiroir et vérifiez de nouveau l’étanchéité du
joint (A). Ouvrez le tiroir en l’empoignant par les côtés au
centre (B). Faites attention de ne pas faire pivoter le tiroir.
La grille de
protection doit entrer
dans la fente sur le
support antibasculement
Assemblage
vis/rondelle
(3) Étriers
Pour abaisser : tournez la vis d’ajustement vers la
gauche.
3 Assurez-vous que les deux portes ne soient pas liées
à leurs joints qui touchent la carrosserie sur les quatre
côtés et que la carrosserie soit stable.
4 Lorsque l’appareil est de niveau, abaissez la patte
antibasculement jusqu’à ce qu’elle touche au sol.
Raise
Lower
Anti-tip
Leg
Door
Door
Soulever
Abaisser
Patte
antibasculement
Porte Porte
Retirez la vis à
tête hexagonale
du tiroir
Retirez la vis
à tête
hexagonale
du tiroir
Ne retirez pas
les autres vis
Ne retirez pas
les autres vis
Retirez la vis à
tête hexagonale
du tiroir
Retirez la vis
à tête
hexagonale
du tiroir
5Installez la grille de protection en l’ajustant en place.

8Installation
Pour ajuster la butée de porte :
La butée de porte s’ajuste entre 85 et 145 degrés.
1Ouvrez la porte pour avoir accès à la vis.
2Desserrez la vis.
3Ajustez la porte à l’emplacement désiré.
4Faites pivoter la butée de porte jusqu’à ce qu’elle entre
en contact avec la charnière inférieure.
5Serrer de nouveau la vis.
Desserrer ou
enlever la vis
Ouvrir
la porte
à 90
degrés
Bas de la porte
A
B
Desserrer/Enlever la vis (selon le cas)
6Assurez-vous que les butées de porte soient
à l’emplacement désiré avant de reprendre le
fonctionnement normal.
Pour mettre à niveau les portes à l’aide de la charnière
inférieure ajustable (certains modèles) :
1Enlevez tous les aliments des compartiments de la porte
que vous ajustez.
2Ouvrez les portes à 90 degrés.
3Desserrez ou enlevez la vis.
Faire pivoter
la porte à
l’emplacement
désiré
Porte ajustable
Faites
pivoter la
butée de
porte
Serrer de
nouveau la vis
Serrer de nouveau la vis
REMARQUE
Illustration avec vue à partir du bas de la porte du
réfrigérateur.
Butée de porte ajustable
Charnière
inférieure
Butée
de
porte
Vis
Ouver-
ture
min.
Ouverture
max.
REMARQUE
La charnière ajustable devrait être utilisée uniquement après
que les portes aient été mises à niveau avec les roulettes.

9
Installation
Vis
Meneau du
déflecteur
Charnière
du meneau
du déflecteur
Ajuster la vis du meneau du déflecteur
2Ajustez la hateur du meneau du déflecteur. Pour une
bonne connexion avec le guide du meneau du déflecteur,
il doit y avoir une séparation de l’épaisseur d’une pièce
de monnaie (1,5 mm ou 0,060 po) entre le guide et le
meneau du déflecteur.
3Serrer de nouveau la vis.
4Soulevez la porte tandis que vous ajustez la rondelle.
Pour soulever la porte, faites pivoter la rondelle vers la
droite (lorsque vue d’en bas). Pour abaisser la porte,
pivotez la rondelle vers la gauche (lorsque vue d’en bas).
5Serrez de nouveau la vis en vous assurant qu’elle se
trouve entre les rayons de la rondelle ajustée. La vis ne
doit pas être trop serrée. Insérez-la simplement jusqu’à
ce qu’elle soit au même niveau que la charnière.
Pour ajuster le meneau du déflecteur :
1Desserrez la vis située sur la charnière du meneau
du déflecteur.
Meneau du
déflecteur
Guide du
déflecteur
Épaisseur
d’une pièce
de monnaie
Ajuster la hauteur du meneau du déflecteur
Vis (selon le cas)
Lever
la porte
Abaisser
la porte
Porte
Rondelle
de charnière
Lever/Abaisser la porte
REMARQUE
Si, après avoir ajusté les portes plus haut, la porte émet un
bruit sec ou un clic, enlevez la vis et remplacez-la avec la plus
longue vis qui est fournie dans la trousse pour la poignée.
Vis
Rayons de
rondelle de charnière
Serrez de nouveau la vis

10
Appuyer
Appuyer
Conduite
d'alimentation
en eau
Environ 5 pieds
Pour déposer les portes du réfrigérateur :
1À l'aide d'un crayon, tracez légèrement le contour des
charnières supérieures de la porte. Ceci facilitera la repose.
2Déconnectez le faisceau électrique en saisissant
fermement les deux côtés du connecteur, appuyez sur
le loquet et séparez-les. Enlevez les deux (2) vis de la
charnière supérieure. Retirez la porte de la charnière,
puis mettez-la de côté.
3Débranchez le tube d’alimentation en eau du raccord
se trouvant derrière le réfrigérateur et sortez le tube hors
de l'avant de l'appareil. Le connecteur est libéré lorsque
vous appuyez vers l'avant du manchon extérieur tout en
poussant le tube vers le connecteur, ensuite en continuant
à tenir le manchon, sortez le tube.
Dépose des portes
Passage dans les espaces
étroits
Si votre réfrigérateur ne passe pas par une entrée, vous
pouvez retirer les portes. Vérifiez d’abord la dimension de la
porte d’entrée.
Pour préparer la dépose des portes :
1 Assurez-vous que la fiche du cordon d’alimentation est
débranchée de la prise de courant.
2Ouvrez la porte du congélateur et retirez la grille de
protection (vous reporter à la rubrique « Installation »).
3Enlevez tous les aliments qui se trouvent dans les
balconnets et fermez les portes.

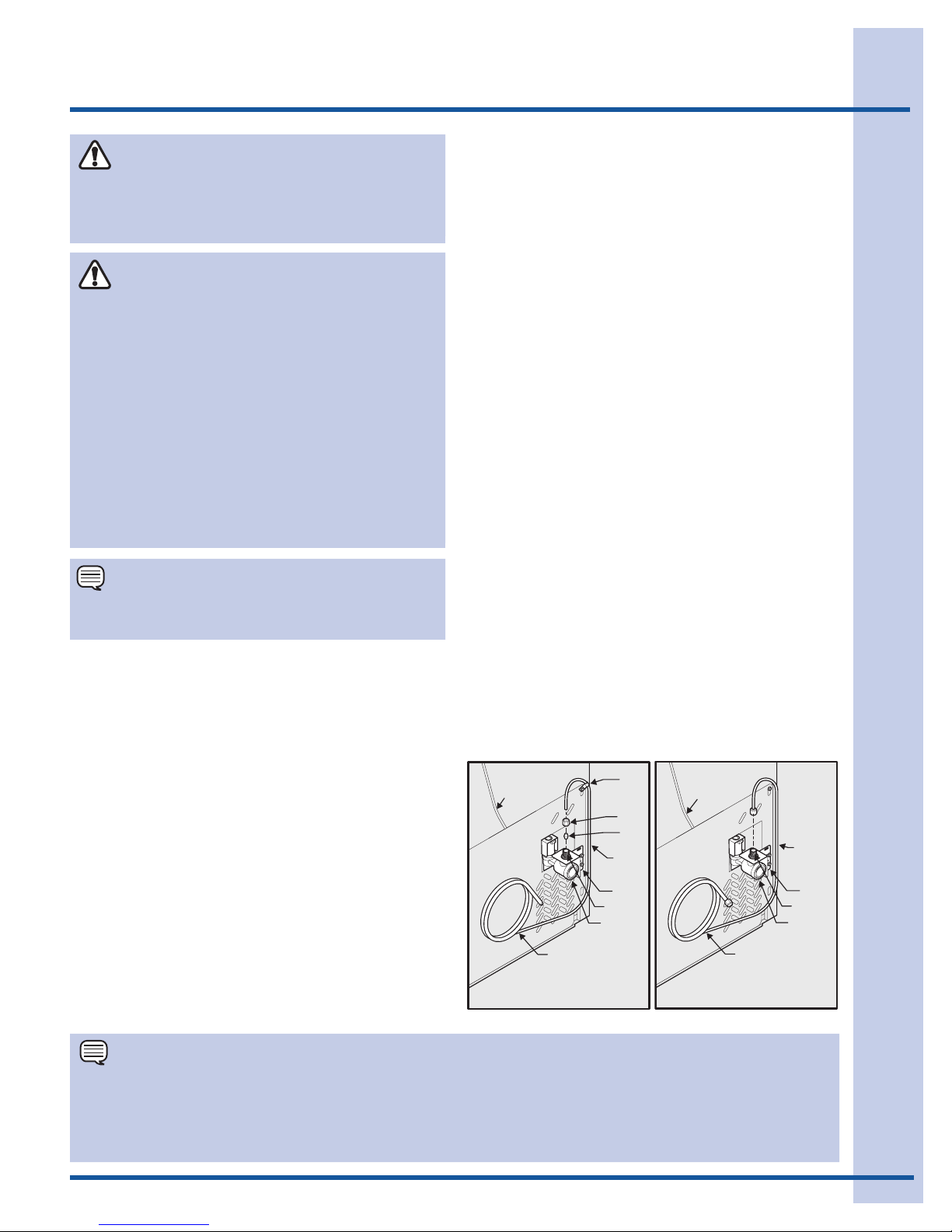

Pour enlever les couvre-charnières supérieurs :
1Enlevez les deux (2) vis de chaque couvre-charnière qui
cache les charnières supérieures de la porte.
2Soulevez le rebord intérieur du couvre-charnière et
basculez vers l'arrière.
REMARQUE
NE RETIREZ PAS la vis de mise à la terre de la charnière.
Vis avant du
couvre-charnière Vis arrière
du couvre-
charnière
Couvre-charnière
supérieur
Vis de
charnière
Câbles à
plusieurs
conducteurs
Laisser la
charnière
sur la porte
Vis de
mise à la
terre
Charnière
supérieure
Conduite
d'alim. en
eau
Vis avant du
couvre-charnière
Vis arrière du
couvre-
charnière Couvre-charnière
supérieur
Vis de
charnière
Câbles à deux
conducteurs
Laisser la
charnière
sur la
porte
Vis de mise à la terre
Charnière
supérieure
REMARQUE
Usez de prudence lorsque vous tirez sur la conduite d’eau de
l’appareil pour éviter de la tordre.

11
Dépose des portes
Une fois que les deux portes sont en place, assurez-vous
qu'elles sont alignées l'une avec l'autre et qu'elles sont de niveau
(veuillez vous reporter à la rubrique « Installation » pour davantage
d'informations), puis remettez le couvre-charnière supérieur.
ATTENTION
Assurez-vous que les portes sont mises de côté dans
une position sécuritaire, de sorte qu’elles ne puissent
pas tomber et causer des blessures ni endommager
les portes ou les poignées.
REMARQUE
Vous allez tirer environ 1,52 m (5 pi) de tube à eau depuis
l'arrière du réfrigérateur.
Retrait de charnière inférieure
4Si nécessaire, dévissez les trois (3) vis de la charnière
inférieure et la charnière.
Pour reposer la porte droite, suivez les étapes ci-dessus dans
l’ordre inverse.
Retirez le tiroir du congélateur
1Ouvrez le tiroir du congélateur
2Retirez les vis du tiroir côtés gauche et droit (deux (2)
vis de chaque côté).
3Soulevez le tiroir et sortez-le.
ATTENTION
Le tiroir est lourd. Faites attention lorsque vous le soulevez.
Installer le tiroir du congélateur
1Après avoir retiré les glissières du bas, déposez le tiroir sur
les supports de glissière en vous assurant que les tiges
de chaque côté soient complètement insérées dans les
fentes de chaque côté.
7Vérifiez de nouveau les joints d’étanchéité.
8Installez la grille de protection en l’ajustant en place.
2Remettez les quatre (4) vis du tiroir (deux (2) de chaque
côté), serrez bien, et fermez le tiroir (C).
Empoigner le
tiroir au centre à
partir de chaque
côté puis retirer
le tiroir
Pousser contre
le tiroir du
congélateur
A B
Étendre complètement
les côtés des tiroirs
Tige
Fente
Carrosserie
Assemblage
du tiroir
Installer le vis
à tête
hexagonale
du tiroir
3Vérifiez les joints d’étanchéité autour du tiroir du
congélateur (en haut, en bas et sur les côtés).
4Si un joint n’est pas étanche, ouvrez le tiroir et dévissez
légèrement les quatre (4) vis du tiroir (deux (2) de chaque côté)
pour permettre au tiroir de pivoter.
5Fermez le tiroir et vérifiez de nouveau l’étanchéité du
joint (A). Ouvrez le tiroir en l’empoignant par les côtés au
centre (B). Faites attention de ne pas faire pivoter le tiroir.
6Serrez bien les quatre (4) vis du tiroir.
Retirez la vis à
tête hexagonale
du tiroir
Retirez la vis
à tête
hexagonale
du tiroir
Ne retirez pas
les autres vis
Ne retirez pas
les autres vis
Retirez la vis à
tête hexagonale
du tiroir
Retirez la vis
à tête
hexagonale
du tiroir
REMARQUE
Lorsque vous réinsérez la conduite d’alimentation en eau et
replacez le couvre-charnière supérieur, assurez-vous d’éviter
de tordre la conduite.

12 Installation des poignées de porte
Instructions
d’installation des
poignées de porte
1Retirez les poignées de
l'emballage de protection.
2Placez les capuchons de
poignée du bac à fruits et
légumes (A) sur les boulons
à épaulement supérieur et
inférieur (B) déjà installés sur
la porte, en vérifiant que les
trous des vis de pression sont
vis-à-vis de l'autre porte.
3 Tout en maintenant fermement
la poignée contre la porte,
fixez les vis de réglage Allen
supérieures et inférieures (C)
avec la clé à six pans fournie.
4 Répétez les étapes 2 et 3
pour installer l'autre porte
du réfrigérateur. Assurez-
vous que les trous des vis de
réglage sont vis-à-vis de la
première porte du congélateur.
5 Placez les capuchons de la
poignée du congélateur sur
les boulons à épaulement déjà
installés sur la porte, en vous
assurant que les trous des vis
de pression sont vers le bas.
6 Tout en maintenant fermement
la poignée contre la porte,
fixez les vis de réglage Allen
gauche et droite (C) avec la
clé à six pans fournie.
Capuchon Capuchon
Capuchon
Capuchon
Installation des poignées du réfrigérateur
Capuchon
Capuchon
Installation de la poignée du congélateur
REMARQUE
Afin d'être certain que les poignées sont affleurantes à la porte, assurez-vous que les vis de pression sont bien serrées.
ATTENTION
Portez des gants et des lunettes de sécurité. Soyez extrêmement prudent lorsque vous installez ces poignées.

13
Raccorder l’alimentation en eau
Avant d’installer la conduite d’alimentation en eau, vous
aurez besoin de :
1. Outils de base : clé ajustable, tournevis à lame plate et
tournevis PhillipsMC
2. Accès à une conduite d’alimentation en eau froide
domestique avec une pression d’eau entre 30 et 100 psi.
3. Une conduite d’alimentation en eau qui comprend un tube
de diamètre extérieur de 6 mm (¼ po) en cuivre ou en acier
inoxydable. Pour déterminer la longueur de tube requise,
mesurez la distance comprise entre l’entrée du robinet
de la machine à glaçons en arrière du réfrigérateur et
votre tuyau d’eau froide. Puis ajoutez 2,1 mètres (7 pieds)
de sorte que le réfrigérateur puisse être déplacé pour le
nettoyage (tel qu’illustré).
4. Un robinet d’arrêt pour raccorder la conduite d’alimentation
en eau à votre réseau d’alimentation en eau domestique.
NE PAS utiliser un robinet d’arrêt de type autoperceur.
5. Ne pas réutiliser la bague de compression ou du ruban
d’étanchéité pour joints filetés.
6. Un écrou de compression et une bague d’extrémité
(douille) pour raccorder la conduite d’alimentation en eau
en cuivre au robinet d’entrée de la machine à glaçons.
Pour raccorder la conduite d’alimentation en eau au robinet
de la machine à glaçons :
1. Débranchez le réfrigérateur de sa source électrique.
2. Placez l’extrémité de la conduite d’alimentation en eau
dans l’évier ou dans un seau. Ouvrez l’alimentation en
eau et vidangez la conduite d’alimentation jusqu’à ce que
l’eau soit claire. Fermez l’alimentation en eau au niveau du
robinet d’arrêt.
3. Enlevez le capuchon en plastique de l’entrée du robinet de
prise d’eau et jetez le capuchon.
4. Si vous utilisez des tubes en cuivre - Glissez l’écrou à
compression en cuivre, puis la bague d’extrémité (douille)
sur la conduite d’alimentation en eau. Poussez la conduite
d’alimentation en eau dans l’entrée du robinet de prise
d’eau aussi loin que possible (6 mm - ¼ po). Glissez la
bague d’extrémité (douille) dans l’entrée du robinet et
serrez l’écrou de compression à la main dans le robinet.
Serrez d’un autre demi-tour avec une clé ; NE PAS serrer
trop fort. Voir Figure 1.
Si vous utilisez des tubes en acier inoxydable - L’écrou et la
bague d’extrémité sont déjà assemblés sur le tube. Glissez
l’écrou de compression dans l’entrée du robinet et serrez
l’écrou de compression à la main dans le robinet. Serrez
d’un autre demi-tour avec une clé ; NE PAS serrer trop fort.
Voir Figure 2.
5. À l’aide d’un serre-joint et d’une vis, attachez la conduite
d’alimentation en eau (tube en cuivre uniquement) au
panneau arrière du réfrigérateur tel qu’illustré.
6. Enroulez la conduite d’alimentation en eau excédente (tube
en cuivre uniquement), environ 2 tours ½, en arrière du
réfrigérateur tel qu’illustré et placez les serpentins de façon
à ce qu’ils ne vibrent pas ou ne s’usent pas contre toute
autre surface.
7. Ouvrez l’alimentation en eau au niveau du robinet d’arrêt et
serrez tous les raccordements qui ont des fuites.
8. Raccordez le réfrigérateur à sa source électrique.
9. Pour mettre la machine à glaçons en marche, abaissez le
fil métallique du levier de signalisation (machine à glaçons
du congélateur) ou placez le commutateur de Marche/Arrêt
de la machine à glaçons en position de marche (machine à
glaçon du réfrigérateur).
Tube d’eau en plastique
vers le tube de
remplissage de la
machine à glaçons
Conduite
d’eau en acier
inoxydable
Support du
robinet de
prise d’eau
Robinet de
prise d’eau
Conduite d’eau en acier
inoxydable de 6 pi. vers
l’alimentation en eau domestique
Entrée du
robinet
Figure 2Figure 1
Conduite d’eau en cuivre à
partir de l’alimentation en eau
domestique
(Laisser suffisamment de tube en boucle
pour pouvoir déplacer le réfrigérateur au
moment du nettoyage).
Bague
d’extrémité
(Douille)
Conduite
d’eau en
cuivre
Robinet de
prise d’eau
Entrée du
robinet
Support du
robinet de
prise d’eau
Serre-
joint
Tube d’eau en plastique
vers la machine à
glaçons
Tube de remplissage Écrou à
compression
en laiton
AVERTISSEMENT
Pour éviter tout choc électrique qui peut causer la mort
ou plusieurs blessures corporelles graves, débranchez le
cordon d’alimentation du réfrigérateur avant de raccorder
la conduite d’alimentation en eau au réfrigérateur.
ATTENTION
Pour éviter des dommages matériels :
• Nousrecommandonsdestubestressésencuivreou
en acier inoxydable pour la conduite d’alimentation en
eau. Les tubes d’alimentation en eau en plastique de ¼
po ne sont pas recommandés. Les tubes en plastique
augmentent grandement le risque de fuites d’eau et le
fabricant ne sera pas responsable pour tout dommage
causé dans le cas où le tube en plastique est utilisé
pour la conduite d’alimentation.
• NEPASinstallerletubed’alimentationeneaudansdes
endroits où les températures peuvent descendre sous
le point de congélation.
• Lesproduitschimiquescomprisdansunadoucisseur
qui fonctionne mal peuvent endommager la machine
à glaçons. Si la machine à glaçons est raccordée à
de l’eau douce, assurez-vous que l’adoucisseur soit
entretenu et qu’il fonctionne adéquatement.
IMPORTANT
Assurez-vous que les raccordements de la conduite d’alimentation
en eau soient conformes aux codes de plomberie locaux.
REMARQUE
Vérifiez auprès des autorités de construction locales pour des recommandations au sujet des conduites d’eau et des matériaux
connexes avant d’installer votre nouveau réfrigérateur. Selon les codes de construction locaux/provinciaux, Electrolux
recommande, pour les maisons qui ont déjà un robinet, sa trousse de conduite d’eau Smart Choice® 5305513409 (avec une
conduite d’eau en acier inoxydable de 6 pi.) et pour les maisons sans robinet, Electrolux recommande sa trousse de conduite
d’eau Smart Choice water® 5305510264 (avec une conduite d’eau en cuivre de 20 pi qui comprend un robinet-valve à étrier
autotaraudeur). Veuillez vous référer au site www.electroluxappliances.com pour plus d’informations.

14
Wave-TouchMC
IQ-TouchMC
Commandes

15
Commandes
Wave-TouchMC (certains modèles)
Votre réfrigérateur est équipé de l'affichage du tableau de commande
muni d'un panneau Wave-TouchMC. Il vous suffit d'effleurer l'écran pour
activer les commandes. Cet écran possède trois (3) modes d'affichage.
1er mode : Mode de veille
Le mode de veille affiche seulement les options concernant l'eau (water),
les GLAÇONS (cubes) et la GLACE CONCASSÉE (crushed). Appuyez sur
une icône pour activer le mode du distributeur désiré. Le mode activé du
distributeur est mis en surbrillance.
2emode : Écran en mode actif
Le tableau de commande sera activé si vous appuyez à n'importe quel endroit
où se trouve un indicateur. Appuyer dans les espaces noirs n'activera pas
l'écran. Après 10 secondes d'inactivité, le tableau de commande reviendra au
mode de veille.
Les options suivantes du distributeur sont allumées :
ice off (Machine à glaçons du réfrigérateur)
Appuyez sur cette touche et maintenez-la enfoncée pendant trois
(3) secondes pour activer ou désactiver la machine à glaçons. La
machine à glaçons est arrêtée quand le témoin qui se trouve au-dessus
de l’icône « Arrêt glace » est allumé. S’il n’y a pas de voyant, alors la
machine à glaçons est activée. Mettre la machine à glaçons sur OFF
désactive la fonction de distribution de glaçons. Ni la fonction CUBES
ou CRUSHED (concassé) ne marchera si la machine à glaçons est
désactivée.
fast freeze (Congélation rapide)
Active un cycle plus rapide de congélation des aliments et augmente la
production de glaçons.
3emode : Options personnalisées
Appuyer sur l'icône OPTIONS permet d'afficher les
options suivantes :
vacation mode (mode vacances)
Permet d'économiser de l'énergie en espaçant davantage les cycles de
dégivrage automatique. Cette fonction s'active automatiquement lorsque
la porte demeure fermée durant une longue période. Le voyant rouge
lumineux indique que le mode de vacances est activé manuellement.
water filter (Filtre à eau)
Appuyez sur cette touche pour afficher l'état du filtre à eau. Appuyez
sur cette touche et maintenez-la enfoncée pendant trois (3) secondes
pour le réinitialiser après le changement de filtre.
air filter (Filtre à air)
Appuyez sur cette touche pour afficher l'état du filtre à air. Appuyez
sur cette touche et maintenez-la enfoncée pendant trois (3) secondes
pour le réinitialiser après le changement de filtre.
temp display (affichage de la température)
Lorsqu'elle est activée, cette fonction permet d'afficher la température
du congélateur et celle du réfrigérateur en mode de veille. La
température s'affiche lorsque le voyant rouge est allumé.
temp mode (mode de température)
Appuyez sur cette touche pour passer du mode d'affichage en
degrés Fahrenheit à celui en degrés Celsius et vice-versa.
mute sounds (blocage du son)
Les signaux sonores émis à chaque pression effectuée sur les
touches peuvent être désactivés au choix de l'utilisateur. Le voyant
rouge lumineux indique que les signaux sonores sont désactivés. Les
signaux d'avertissement demeureront actifs.
factory default (réglages de l'usine)
Restitue les valeurs définies en usine de tous les réglages du
réfrigérateur (comme la température, l'affichage de la température, les
alarmes, etc.).
on off (marche/arrêt)
Appuyez sur cette touche et maintenez-la enfoncée pendant trois
(3) secondes pour éteindre le système de refroidissement afin de
pouvoir nettoyer le réfrigérateur. Cela désactive aussi la machine
à glaçons, les fonctions de la distributrice et le tiroir à température
parfaite Perfect TempMC (certains modèles). L'affichage de la
température indiquera « OFF » (Arrêt).
IMPORTANT
Appuyer sur l'icône system on/off ne coupe pas l'alimentation
en électricité de votre réfrigérateur. Vous devez débrancher le
cordon d'alimentation de la prise murale.
IMPORTANT
Lorsque la machine à glaçons est désactivée, assurez-vous
de mettre au congélateur les glaçons qui sont dans le bac
ou de les jeter pour qu'ils ne fondent pas.
REMARQUE
Voir la section Machine à glaçons automatique-Congélateur
pour en savoir plus sur les commandes de la machine à
glaçons du congélateur.
dispenser light (Éclairage du distributeur)
ON / OFF (Marche/Arrêt)
control lock (verrouillage des commandes) - Appuyez sur cette touche
et maintenez-la enfoncée pendant trois (3) secondes pour activer ou
désactiver le verrouillage. Cette fonction permet d'empêcher d'apporter
des changements non voulus aux réglages du réfrigérateur et d'utiliser le
distributeur d'eau et de glaçons.

16 Commandes
Alarmes
Door Ajar (porte entrouverte)
Si la porte reste ouverte pendant une période prolongée, une
alarme retentira et l'indicateur door ajar (porte entrouverte)
apparaîtra au centre de l'afficheur. L'alarme s'éteint lorsque
la porte est fermée. La touche alarm off (arrêt de l'alarme)
clignotera pour permettre la réinitialisation des alarmes en
fonction. Appuyez sur cette touche pour réinitialiser n'importe
quelle alarme du système.
High Temp (température élevée)
Si la température du réfrigérateur est élevée, l'affichage de
la température clignotera et indiquera « HI » (élevé). Après
20 minutes, l'alarme de température élevée high temp
(température élevée) s'affichera et l'icône alarm off (arrêt
de l'alarme) demeurera allumée jusqu'à ce vous appuyiez
dessus pour désactiver l'alarme. Ainsi, la température la plus
élevée s'affichera et le réfrigérateur se remettra en mode de
fonctionnement normal. Tous les autres modes sont désactivés
jusqu'à ce que l'alarme le soit.
Power Fail
Si une panne d'électricité survient, l'indicateur d'alerte (panne
d'électricité) s'affichera et la touche alarm off (arrêt de l 'arlarme)
clignotera jusqu'à ce que vous appuyiez sur l'icône alarm off
(arrêt de l'alarme) pour désactiver cette dernière. Les autres
modes peuvent être désactivés avant que l'alarme ne le soit. Une
fois l'indicateur d'alerte power fail (panne d'électricité) éteint, le
réfrigérateur se remettra en mode de fonctionnement normal. Il se
peut que l'indicateur d'alerte high temp (température élevée) soit
aussi allumé jusqu'à ce qu'une température de fonctionnement
sécuritaire soit atteinte.
Réglage des températures de refroidissement
1Appuyez sur le panneau tactile en verre pour faire
apparaître le 2emode d'affichage.
2Sélectionnez l'icône
« options ». Les indicateurs
plus (+) et moins (-)
apparaîtront de chaque côté
des températures affichées.
3Appuyez sur les indicateurs
« + » ou « - » pour ajuster la
température au réglage désiré.
L'affichage de la température
commencera à clignoter lorsque vous appuierez pour
la première fois sur l'un ou l'autre des indicateurs.
Après cinq (5) secondes d'inactivité, l'afficheur émet un
signal sonore pour indiquer que la nouvelle température
est activée. Après 10 secondes, l'afficheur revient à
l'affichage de base.
Le mode sabbat est une fonction qui permet de désactiver
certaines parties du réfrigérateur ainsi que ses commandes
pour les modes Wave-TouchMC et IQ-TouchMC, en conformité
avec les observations exigées durant le sabbat hebdomadaire
et d'autres fêtes religieuses de la communauté juive orthodoxe.
Mode Sabbat de
Wave-TouchMC/IQ-TouchMC
Le mode sabbat peut être activé et désactivé en appuyant
simultanément sur les indicateurs « - » et « + » situés vers
l'extérieur et en les tenant enfoncés pendant cinq (5) secondes
pour les modes Wave-TouchMC et IQ-TouchMC. L'afficheur
indique « Sb » lorsque le réfrigérateur est en mode sabbat.
En mode sabbat, l'alarme de température est activée pour des
raisons de santé. Si l'alarme de température élevée
se déclenche pendant l'utilisation de ce mode, par
exemple, en raison d'une porte restée ouverte,
l'alarme sonnera de façon intermittente pendant
environ 10 minutes. L'alarme s'arrêtera d'elle-même et l'icône
rouge indiquant une température élevée s'affichera. L'icône de
température élevée continuera de s'afficher, même si la porte est
fermée, jusqu'à ce que vous quittiez le mode sabbat et que vous
réinitialisiez l'icône. Le réfrigérateur fonctionnera normalement
dès que la porte sera fermée, sans aucune violation du code du
sabbat ou des fêtes.
Pour plus de renseignements, de directives d'utilisation et
pour consulter une liste complète des modèles qui possèdent
la fonction de sabbat, veuillez visiter le site
http:\\www.star-k.org.
REMARQUE
En mode Sabbat, ni l'éclairage, ni la distributrice ni le
tableau de commande ne fonctionneront si le mode Sabbat
est désactivé.
Le réfrigérateur reste en mode Sabbat après une panne
d'électricité. Il doit être désactivé par les boutons sur le
tableau de commande.
REMARQUE
En mode Sabbat, sur le modèle Wave-TouchMC, seules les
touches -/+ s'illumineront pour désactiver le mode Sabbat.

17
Commandes
REMARQUE
Bien que vous ayez activé le mode sabbat, la machine
à glaçons terminera le cycle qu'elle a commencé. Le
compartiment à glaçons demeurera froid, et de nouveaux
glaçons peuvent être fabriqués avec des plateaux standard.
Mode Sabbat et tiroir à température parfaite Perfect TempMC
Le tiroir à température parfaite Perfect TempMC devrait être
désactivé pendant le sabbat et la période des fêtes. Avant
d'activer le mode sabbat, désactivez le tiroir à température
parfaite Perfect TempMC en appuyant sur la touche On/Off
(marche/arrêt) du tiroir. L'afficheur indique « OFF » (arrêt)
et le tiroir se désactive. Activez ensuite le mode sabbat sur
l'afficheur principal du réfrigérateur. Reportez-vous à la section
« Mode sabbat » de Wave-Touch/IQ-Touch. En mode Sabbat,
l'écran ne s'illuminera pas et le tiroir restera éteint. Le tiroir peut
toujours être utilisé comme tiroir à température non contrôlée.
Lorsque le mode sabbat est désactivé, le tiroir à température
parfaite Perfect TempMC devra être réactivé.
REMARQUE
Si le tiroir à température parfaite Perfect TempMC n'est
pas activé avant de mettre l'appareil en mode Sabbat, il
continuera à s'ajuster afin de maintenir le point de réglage
même si l'écran ne s'allume pas pour montrer qu'il est
toujours activé.
IQ-TouchMC (certains modèles)
Votre réfrigérateur est équipé de l'affichage du tableau de
commande muni d'un panneau Glass-Touch. Il vous suffit
d'effleurer l'écran pour activer les commandes. Il existe trois
(3) modes pour le distributeur :
1Eau (WATER)
2Glaçons (CUBES)
3Glace concassée (CRUSHED)
Un voyant rouge s'allume au-dessus de la fonction activée.
Appuyez sur l'icône correspondante pour activer les
options ci-dessous.
ice off (Machine à glaçons du réfrigérateur)
Appuyez sur cette touche et maintenez-la enfoncée pendant trois
(3) secondes pour activer ou désactiver la machine à glaçons.
La machine à glaçons est arrêtée quand le témoin qui se trouve
au-dessus de l’icône « Arrêt glace » est allumé. S'il n'y a pas de
voyant rouge, alors la machine à glaçons est activée. Mettre la
machine à glaçons sur OFF désactive la fonction de distribution
de glaçons. Ni la fonction CUBES ou CRUSHED (concassé) ne
marchera si la machine à glaçons est désactivée.
fast freeze
Active un cycle plus rapide de congélation des aliments et
augmente la production de glaçons.
dispenser light (Éclairage du distributeur)
ON / OFF (Marche/Arrêt)
control lock (Verrouillage des commandes)
Appuyez sur cette touche et maintenez-la enfoncée pendant
trois (3) secondes pour activer ou désactiver le verrouillage. Cette
fonction permet d'empêcher d'apporter des changements non
voulus aux réglages du réfrigérateur et d'utiliser le distributeur
d'eau et de glaçons.
vacation mode (mode vacances)
Permet d'économiser de l'énergie en espaçant davantage
les cycles de dégivrage automatique. Cette fonction s'active
automatiquement lorsque la porte demeure fermée durant une
longue période. Le voyant rouge lumineux indique que le mode de
vacances est activé manuellement.
water filter
Appuyez sur cette touche pour afficher l'état du filtre à eau.
Appuyez sur cette touche et maintenez-la enfoncée pendant trois
(3) secondes pour le réinitialiser après le changement de filtre.
air filter
Appuyez sur cette touche pour afficher l'état du filtre à air.
Appuyez sur cette touche et maintenez-la enfoncée pendant trois
(3) secondes pour le réinitialiser après le changement de filtre.
temp display (affichage de la température)
Appuyez sur cette touche pour allumer ou éteindre l'affichage de
la température du congélateur et celle du réfrigérateur.
Maintenez la touche temp display (affichage de la température)
enfoncée pour passer du mode d'affichage en degrés Fahrenheit
à celui en degrés Celsius et vice versa.
mute sounds (blocage du son)
Les signaux sonores émis à chaque pression effectuée sur les
touches peuvent être désactivés au choix de l'utilisateur. Le
voyant rouge lumineux indique que les signaux sonores sont
désactivés. Les signaux d'avertissement demeureront actifs.
REMARQUE
Voir la section Machine à glaçons automatique-Congélateur
pour en savoir plus sur les commandes de la machine à
glaçons du congélateur.

18
Door Ajar (porte entrouverte)
Si la porte reste ouverte pendant une période prolongée, une
alarme retentira et l'indicateur door ajar (porte entrouverte)
apparaîtra du côté droit du tableau de commande. L'alarme
s'éteint lorsque la porte est fermée. La touche MUTE SOUNDS
(Blocage du son) clignotera pour demander la réinitialisation des
alarmes en fonction. Appuyez sur cette touche pour réinitialiser
n'importe quelle alarme du système.
Commandes
Réglage des températures de refroidissement
1Appuyez sur le tableau de commande pour allumer
l'affichage ainsi que les indicateurs plus (+) et moins (-) qui
apparaissent de chaque côté des températures affichées.
2Appuyez sur les indicateurs « + » ou « - » pour ajuster
la température au réglage désiré.
L'affichage de la température commencera à clignoter
lorsque vous appuierez pour la première fois sur l'un
ou l'autre des indicateurs. Après une minute, l'afficheur
revient à l'affichage de base.
Alarmes
IMPORTANT
Appuyer sur l'icône system on/off ne coupe pas
l'alimentation en électricité de votre réfrigérateur. Vous devez
débrancher le cordon d'alimentation de la prise murale.
IMPORTANT
Lorsque la machine à glaçons est désactivée, assurez-vous
de mettre au congélateur les glaçons qui sont dans le bac
ou de les jeter pour qu'ils ne fondent pas.
factory default (réglages de l'usine)
Restitue les valeurs définies en usine de tous les réglages
du réfrigérateur (comme la température, l'affichage de la
température, les alarmes, etc.).
on off (marche/arrêt)
Appuyez sur cette touche et maintenez-la enfoncée pendant
trois (3) secondes pour éteindre le système de refroidissement
afin de pouvoir nettoyer le réfrigérateur. Cela désactive la
machine à glaçons et toutes les fonctions de la distributrice.
L'affichage de la température indiquera « OFF » (arrêt).
High Temp (température élevée)
Si la température du réfrigérateur est élevée, l'affichage de
la température clignotera et indiquera « HI » (élevé). Après
20 minutes, l'alarme de température élevée high temp
(température élevée) s'affichera et l'icône alarm off (arrêt
de l'alarme) demeurera allumée jusqu'à ce vous appuyiez
dessus pour désactiver l'alarme. Ainsi, la température la plus
élevée s'affichera et le réfrigérateur se remettra en mode de
fonctionnement normal. Tous les autres modes seront désactivés
jusqu'à ce que l'alarme le soit.
Power Fail
Si une panne d'électricité survient, l'indicateur d'alerte power fail
(panne d'électricité) apparaîtra et l'affichage de la température
clignotera jusqu'à ce que vous appuyiez sur l'icône mute
sounds (blocage du son) pour désactiver l'alarme. Les autres
modes peuvent être désactivés avant que l'alarme ne le soit.
L'indicateur d'alerte POWER FAIL (Panne d'électricité) s'éteint
et le réfrigérateur revient à son mode de fonctionnement normal.
Il se peut que l'alarme HIGH TEMP (Température élevée) soit
aussi allumée jusqu'à ce qu'une température de fonctionnement
sécuritaire soit atteinte.

19
Distributeur d’eau et de glaçons automatique
Première utilisation du
système d’alimentation
1Commencez par
remplir le réservoir
en appuyant et en
maintenant un verre
contre la palette du
distributeur d’eau.
2Laissez le verre en
place jusqu’à ce
que l’eau coule du
distributeur. Cela
peut prendre
environ une minute
et demie.
3Continuez à faire couler l’eau du distributeur pendant
environ trois (3) minutes pour purger le système et les
raccordements de toute impureté (en vous arrêtant
pour vider le verre lorsque cela est nécessaire).
Utilisation et entretien de la
machine à glaçons
Lorsque le réfrigérateur est correctement installé et qu'il
a refroidi pendant plusieurs heures, la machine à glaçons
peut commencer à produire de la glace après 24 heures. La
machine à glaçons remplira le bac de l’arrière. Vous devez
utiliser le distributeur à glaçons pour forcer les glaçons à
aller vers l’avant du bac. Vous permettrez ainsi au bac de se
remplir entièrement.
IMPORTANT
La machine à glaçons est mise en marche à l’usine pour
qu’elle puisse fonctionner dès que votre réfrigérateur est
installé. Si vous ne pouvez raccorder l'alimentation en eau,
réglez l'icône marche/arrêt de la machine à glaçons et
fermez le robinet d'alimentation en eau; sinon, le robinet de
remplissage de la machine à glaçons émettra un fort bruit de
broutage lorsqu’il essaiera de fonctionner sans eau.
ATTENTION
Pour que le distributeur fonctionne correctement, la
pression de l’alimentation en eau doit être comprise entre
206,8 et 689,5 kPa (30 et 100 lb/po²). Une pression excessive
peut entraîner un mauvais fonctionnement du filtre à eau.
REMARQUE
Le distributeur d’eau possède un dispositif intégré qui arrête
l’eau après trois (3) minutes d’utilisation continue. Pour
réarmer ce dispositif d’arrêt, relâchez simplement la palette
du distributeur.
IMPORTANT
Il arrive parfois que la taille des glaçons dans le bac ou
sortant du distributeur soit plus petite que la taille normale.
Ceci peut survenir dans le cours normal du fonctionnement
de la machine à glaçons. Si vous les voyez de plus en plus
fréquemment, cela peut indiquer que la pression de l'eau
est faible ou que le filtre à eau doit être remplacé. Lorsque
le filtre à eau en est à la fin de sa durée utile et que des
particules y sont emprisonnées, une quantité moindre d'eau
est acheminée à la machine à glaçons à chaque cycle.
Rappelez-vous que si votre filtre n'a pas été remplacé depuis
au moins six mois, vous devez remplacer le filtre à eau Une
eau domestique de qualité médiocre exige un remplacement
fréquent du filtre à eau.
REMARQUE
La machine à glaçons possède une manette en plastique
qui arrête automatiquement la production de glaçons
lorsque le bac est plein. La manette ne doit pas être utilisée
pour arrêter manuellement la machine à glaçons.
Utilisation de la machine à glaçons après son
installation
Avant de faire des glaçons pour la première fois, assurez-vous
d’amorcer le système d’alimentation en eau. L’air dans la
tuyauterie neuve peut provoquer deux (2) ou trois (3) cycles à
vide de la machine à glaçons. De plus, si le système n’est pas
purgé, les premiers glaçons peuvent être décolorés ou avoir un
goût étrange.
IMPORTANT
Éteindre le distributeur de glaçons aura pour résultat
existant de la glace fondant dans la boîte.
IMPORTANT
Éteindre la machine à glaçons désactivera le distributeur de
glaçons. Vous pourrez encore utiliser le distributeur d’eau.
Mise en marche et arrêt de la machine
à glaçons du réfrigérateur
La production de glaçons est commandée par l’icône
ON/OFF (Marche/arrêt) sur le tableau de commande.
Appuyez sur la touche ice off (machine à glaçons désactivée)
et maintenez-la enfoncée pendant trois (3) secondes pour
activer ou désactiver la machine à glaçons.

20 Distributeur d’eau et de glaçons automatique
Conseils d'utilisation pour le distributeur de glaçons
• Si votre réfrigérateur n’est pas raccordé à une alimentation en
eau ou si l’alimentation en eau est coupée, arrêtez la machine
à glaçons en appuyant sur la touche ON/OFF (Marche/arrêt)
pendant trois (3) secondes et fermez le robinet d'arrêt.
• Certains bruits de fonctionnement sont normaux. Ils sont
produits par :
- Le fonctionnement du moteur
- Les glaçons qui tombent dans le bac
- Le robinet d’eau qui s’ouvre ou se ferme
- L’eau qui coule
• Lorsque vous utiliserez le distributeur de glaçons, vous
entendrez un bruit de claquement ou un clic lorsque la
glissière à glaçons s'ouvrira et se fermera.
• Si vous avez besoin d’une grande quantité de glaçons en une
seule fois, il est préférable de prendre directement les glaçons
dans le bac à glaçons.
• Si la machine à glaçons est désactivée les glaçons fonderont
dans le bac.
• En dispensant a cubé de la glace, c’est normal pour partir une
petite quantité de petits morceaux avec les cubes entiers.
Nettoyage de la machine à glaçons
Nettoyez la machine à glaçons et le bac à glaçons à intervalles réguliers,
surtout pendant les vacances ou
lors d’un déménagement.
1 Mettez la machine
à glaçons en
position d'arrêt.
2Enlevez le bac à glaçons
en le tirant tout droit.
3Videz et nettoyez
soigneusement le
bac à glaçons à l’aide
de détergent doux.
N’utilisez pas de
nettoyants puissants
ou abrasifs. Rincez à l’eau claire.
4Laissez le bac à glaçons sécher complètement avant
de le remettre dans le congélateur.
5Remettez le bac à glaçons en place. Réactivez la
machine à glaçons.
Enlevez et videz le bac à glaçons si :
• Une panne de courant prolongée (une heure ou
plus) a fait que les glaçons ont fondu dans le bac à
glaçons et qu’ils se sont soudés ensemble, bloquant le
mécanisme du distributeur.
• Vous n’utilisez pas le distributeur à glaçons
fréquemment. Les glaçons se soudent ensemble dans
le bac à glaçons, bloquant le mécanisme du distributeur.
IMPORTANT
Lorsque vous enlevez ou replacez le bac à glaçons, ÉVITEZ
de faire tourner la vis à l’intérieur du bac. Si vous bougez
accidentellement la vis, alignez-la à nouveau en la faisant
tourner de 90° (reportez-vous à l'illustration ci-dessous)
jusqu’à ce que le bac à glaçons soit bien en place. Si la vis
est mal alignée au moment de replacer le bac à glaçons, le
réfrigérateur produira uniquement de la glace concassée. La
porte du compartiment à aliments frais peut également être
difficile à fermer, laissant ainsi pénétrer l'air chaud.
ATTENTION
Si l’eau de l’alimentation de votre réfrigérateur est adoucie,
assurez-vous que l’adoucisseur est entretenu et fonctionne
correctement. Les produits chimiques provenant d’un
adoucisseur peuvent endommager la machine à glaçons.
ATTENTION
N’UTILISEZ JAMAIS de pic à glace ni d'instrument
pointu du même genre pour détacher les glaçons.
Ceci pourrait endommager le bac à glaçons et le
mécanisme du distributeur.
Utilisez de l'eau tiède pour libérer des glaçons
coincés. Avant de reposer le bac à glaçons, assurez-
vous qu'il est bien sec.
Ajustement de la vis sans fin du bac à glaçons
Vis
Retrait du bac à glaçons
