Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig durch.
Beachten Sie vor allem den Abschnitt Sicherheit auf den ersten
Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren
Nachschlagen auf. eben Sie sie an eventuelle Nachbesitzer des
erätes weiter. Wir sind für Sie da:
montags bis freitags
8.00 bis 20.00 Uhr
samstags
10.00 bis 14.00 Uhr.
Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den
Einsatz Ihres erätes betrifft. Natürlich nehmen wir auch gern
Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum
Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter
zu verbessern.
 Bei technischen Problemen steht Ihnen unser
WERKSKUNDENDIENST
in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern
finden Sie im Abschnitt Kundendienststellen).
Beachten Sie dazu auch den Abschnitt Service.
 AEG DIRECT
INFO SERVICES 0180 - 555 45
Entsorgung
Verpackungsmaterial entsorgen
 Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile
entsprechend gekennzeichnet. Verpackungsmaterial und
eventuelles Altgerät bitte ordnungsgemäß entsorgen.
Die nationalen und regionalen Vorschriften und die
Materialkennzeichnung (Materialtrennung, Abfallsammlung,
Wertstoffhöfe) beachten.
Entsorgungshinweise
 Das erät darf nicht mit dem Hausmüll entsorgt werden.
 Auskunft über Abholtermine oder Sammelplätze sind bei der
örtlichen Stadtreinigung oder der emeindeverwaltung erhältlich.
 Warnung! Ausgediente Altgeräte vor der Entsorgung unbrauchbar
machen. Netzkabel abtrennen (nachdem der Netzstecker gezogen
bzw. bei Festanschluß der Anschluß durch einen Fachmann
demontiert wurde).
Downloaded from www.vandenborre.be

3
Inhalt
Sicherheitshinweise ........................................................................ 4
für den Benutzer ................................................................................ 4
für den Küchenmöbel-Monteur .......................................................... 5
Allgemeines ..................................................................................... 7
Abluftbetrieb ...................................................................................... 7
Umluftbetrieb ..................................................................................... 7
Bedienung der Dunstabzugshaube DD 8990 ......................... 8 11
Bedienung der Dunstabzugshaube DD8861 8891 8821 ...... 10 11
Bedienung der Dunstabzugshaube DD 8695 8665 8625 ....... 12 13
Wartung und Pflege....................................................................... 14
Metallfettfilter ................................................................................... 14
Aktivkohlefilter ................................................................................. 15
Austausch der Lampe(n) ................................................................. 16
Reinigung ....................................................................................... 17
Sonderzubehör .............................................................................. 17
Kundendienst ................................................................................ 18
Technische Daten .......................................................................... 19
Zubehör/Montagematerial................................................................ 19
Elektroanschluß ............................................................................ 19
Montage .......................................................................................... 20
Downloaded from www.vandenborre.be

4
Sicherheitshinweise
für den Benutzer
 Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets
abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das
erät beschädigt wird. Unbedingt zu vermeiden sind offene
Feuerstellen bei Öl-, as- und Kohleherden.
 Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren
verwendete erät während des Betriebes zu beaufsichtigen.
 Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst
entzünden- akute Brandgefahr!
 Bei Verwendung von verschmutztem Öl kann noch leichter
Selbstentzündung entstehen.
Flambieren ist unter der Dunstabzugshaube nicht erlaubt.
Bei allen Arbeiten an der Dunstabzugshaube, auch beim
Lampenwechsel, ist das Gerät vom Stromnetz zu trennen.
(Schraubsicherungen aus der Fassung herausnehmen bzw.
Sicherungsautomaten abschalten oder Netzstecker ziehen).
 Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle
einzuhalten.
Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/E über Elektro- und Elektronik-Altgeräte (WEEE)
ist vorliegendes erät mit einer Markierung versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die
esundheit des Menschen, wenn Sie dieses erät einer gesonderten
Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein
solches erät durch unsachgemäße Entsorgung negative
Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden Produktdokumentation ist
folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet.
Es weist darauf hin, dass eine Entsorgung im normalen
Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im
Recyclinghof mit einer getrennten Sammlung für Elektro- und
Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
emeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll
oder an den Händler, bei dem Sie dieses erät erworben haben, um
weitere Informationen über Behandlung, Verwertung und
Wiederverwendung dieses Produkts zu erhalten.
Downloaded from www.vandenborre.be

5
für den Küchenmöbe -Monteur
 Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den
Orignaldurchmesser des erätes haben.
Falls schon ein kleineres Abluftrohr in Wand oder Dach mit
Durchmesser 125 mm besteht, kann der mitgelieferte
Reduzierstutzen 150/125 mm verwendet werden.
 Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen
und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-
Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst
erfragen.
Bei Montage der Dunstabzugshaube sind folgende
Mindestabstände von der Kochstellen Oberkante bis
Unterkante der Dunstabzugshaube einzuhalten:
Elektroherde 500 mm
Gasherde 650 mm
Wenn die Installationsanweisungen des askochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
 Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb
und Feuerstätten darf im Aufstellraum der Feuerstätte der
Unterdruck nicht größer als 4Pa (4x10-5 bar) sein.
 Die Abluft darf nicht in einen Rauch- oder Abgasschornstein
eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der
Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht
zulässig.
 Für die Abluftführung sind grundsätzlich die behördlichen
Vorschriften einzuhalten.
 Bei Betrieb als Abluftgerät ist für eine ausreichende
Zuluftöffnung in etwa der röße der Abluftöffnung zu sorgen.
 Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame
Betrieb von Dunstabzugshauben und kamingebundenen
Feuerungsstätten, wie Kohle- oder Ölöfen und as-Thermen im
selben Raum, bestimmten Einschränkungen.
 Der gemeinsame, gefahrlose Betrieb von kamingebundenen
eräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum
und/oder Wohnung (Raum-Luftverbund) durch eine geeignete
Zuluftöffnung von ca. 500-600 cm2 von außen belüftet sind und
dadurch bei laufender Dunstabzugshaube Unterdruck vermieden
wird.
 Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks-
Schornsteinfegermeisters oder der örtlichen Baubehörde einholen.
 Da in Räumen ohne Feuerungsstätte die Regel gilt: Zuluftöffnung
so groß wie Abluftöffnung, kann durch eine größere Öffnung als
500-600 cm2 der Wirkungsgrad der Ablufteinrichtung beeinträchtigt
werden.
Downloaded from www.vandenborre.be

6
 Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den
genannten Umständen gefahrlos und unterliegt nicht den
obengenannten Vorschriften.
 Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann
optimal, wenn folgendes beachtet wird:
- kurze, gerade Abluftstrecken
- möglichst wenige Rohrbögen
- Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen
Bögen
- möglichst große Rohrdurchmesser (vorzugsweise
Originalauslass-Durchmesser beibehalten).
 Bei Nichtbeachtung dieser rundsätze muß mit drastischen
Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet
werden.
Downloaded from www.vandenborre.be

7
Bild 1
A
Allgemeines
 Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann
durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als
Umluftgerät verwendet werden.
 Bei einigen Modellen wird der Kohlefilter mitgeliefert, d.h. die Haube
kann sofort in Umluftbetrieb verwendet werden. Um die Haube in
Abluftbetrieb zu benutzen, wird empfohlen, den Kohlefilter zu
entfernen.
Ab uftbetrieb
 Die Luft wird mit Hilfe eines an den Abluftstutzen A anzubringenden
Rohres ins Freie geleitet. Bild 1.
 Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser wie
der ebläseaustrittstutzen haben, um die spezifizierten
Leistungswerte zu erreichen.
Falls ein Abluftrohr in Wand oder Dach mit einem Durchmesser von
125 mm schon besteht, kann der mitgelieferte Reduzierstutzen 150/
125 mm verwendet werden.
 Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen
und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-
Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst
erfragen.
Um uftbetrieb
 Die Luft wird gefiltert und in den Raum zurückgeführt.
Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem
Sonderzubehör benötigt.
Downloaded from www.vandenborre.be

8
12 6
7
ab
5
4
3

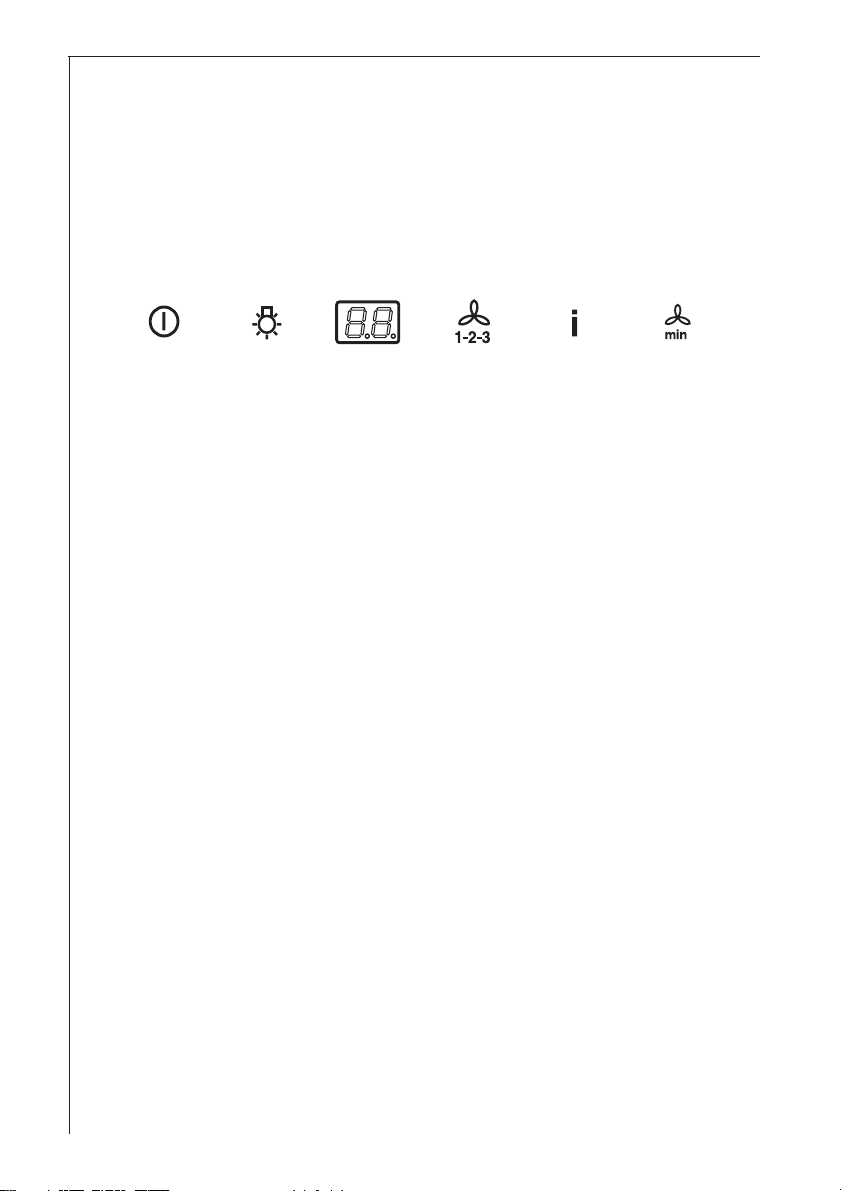

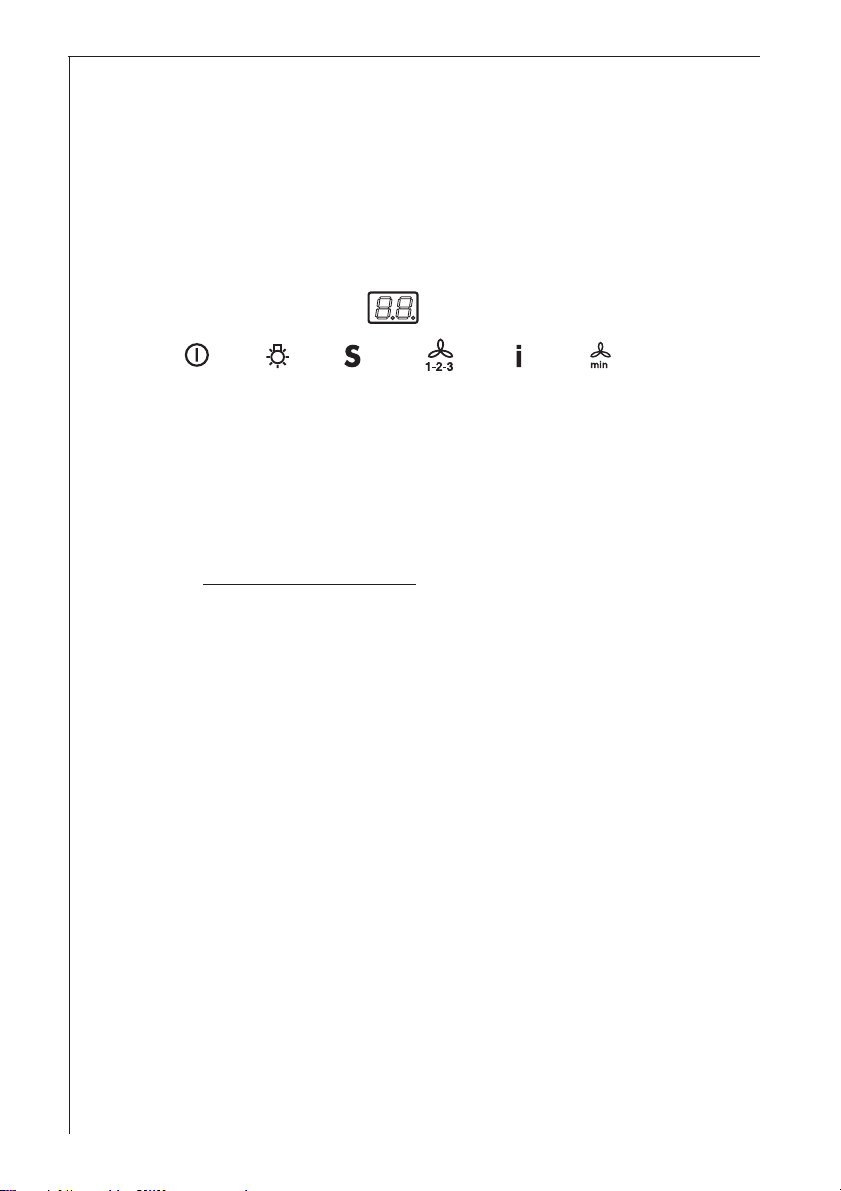

Bedienung der Dunstabzugshaube - DD 8990
 Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es
ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des
Kochens einzuschalten und sie ungefähr 15 Minuten nach dem
Kochen weiterlaufen zu lassen, damit alle erüche sicher entfernt
werden.
Auf der Vorderseite des erätes befinden sich die Schalter:
1- Taste ON (Stand-by  Taste erleuchtet) / OFF (Taste aus)
Einmal oder mehrmals drücken, um die gewünschte Funktion
auszuwählen:
Stand-by (Anzeigeleuchte b eingeschaltet): Die Haube ist
funktionsbereit, die Sicherheitsfunktion kann aktiviert werden (sie-
he unten  Sicherheitsfunktion).
OFF: alle Funktionen gesperrt außer der Beleuchtung.
2- Taste Licht EIN/AUS
3- Display
4-Taste Automatikbetrieb EIN/AUS (Sensoren  Taste S einge-
schaltet):
Automatikbetrieb:
Die Haube nimmt den (Saug-)Betrieb in Abhängigkeit von der
Veränderung der normalen Umweltbedingungen auf, die die
Haube anhand der Sensoren, mit denen sie ausgestattet ist,
misst. (Siehe auch folgende Seite  Prüfung der Sensoren).
Die Anzeigeleuchten des Displays blinken abwechselnd mit einer
eschwindigkeit, die der eingestellten Saugstärke entspricht.
Hinweis! Die Haube ist mit einem automatischen Eichungs
system ausgestattet, das dazu dient, festzulegen, welches die
normalen Umweltbedingungen sind.
Sollte eine ungewöhnliche Funktionsweise beobachtet werden,
kann die Eichung manuell wiederholt werden (siehe folgende
Seite  Automatische Eichung und Manuelle Eichung).
5- Auswahltaste für die Saugstärke 1-2-3-1-2.........
6- Taste Intensivstufe EIN/AUS. Dauer - 5 Minuten, im Display er-
scheinen der Buchstabe P und die verbleibende Betriebszeit, die
Anzeigeleuchte a blinkt.
Nach einem Betrieb von 5 Minuten kehrt die Haube zur vorher
eingestellten Saugstärke zurück.
Die Taste 1 oder 6 drücken, um diese Funktion vorzeitig abzu-
schalten.
Bild 2
Downloaded from www.vandenborre.be

9
7- Taste Timer EIN/AUS Bei allen Lüfterstufen lässt sich eine be-
stimmte Zeit voreinstellen (Anzeigeleuchte b blinkt), nach deren
Ablauf sich die Haube abschaltet:
1. Saugstufe: 20 Minuten
2. Saugstufe: 15 Minuten
3. Saugstufe: 10 Minuten
P (Intensivstufe): 5 Minuten
Das Display zeigt auch die verbleibende Betriebszeit an.
Automatische Eichung der Sensoren:
Die automatische Eichung der Sensoren erfolgt alle 30 Minuten.
Hinweis: Nach der Installation der Haube oder nach einer längeren
Stromunterbrechung mindestens 30 Minuten warten, um sicher zu
sein, dass die Sensoren gut geeicht sind.
Manuelle Eichung
Die Eichung bei ausgeschalteten Kochstellen, normaler
Umgebungstemperatur und ohne merkliche Mengen von Dämpfen
durchführen:
- Taste 4 für 3 Sekunden gedrückt halten, anschließend Taste 1
drücken, die Haube gibt mit einem Tonsignal die erfolgte Eichung
an.
Prüfung der Sensoren
Das System führt während des Automatikbetriebs fortwährend eine
Prüfung der Leistungsfähigkeit der Sensoren durch. Bei einem
Fehler erscheinen im Display die Ziffern 88. In diesem Fall ist der
technische Kundendienst zu rufen.
In dieser Lage kann die Haube jedoch in manuellem Betrieb
verwendet werden.
Sicherheitsfunktion
Selbsteinschaltung des Automatikbetriebs ZUR SICHERHEIT unter
besonderen Bedingungen: Wenn die Sensoren einen übermäßigen
Temperaturanstieg messen, wählt das System, auch wenn die
Haube in manuellem Betrieb ist, von selbst den Automatikbetrieb
aus und der Saugmotor schaltet sich ein, die Haube kann durch
Drücken der Taste 1 ausgeschaltet werden.
Falls die Dunstabzugshaube oder die Bedienungselemente nicht
funktionieren: für mindestens 5 Sekunden die Stromversorgung der
Dunstabzugshaube unterbrechen und dann die Haube erneut
einschalten. Anschließend 15 Sekunden abwarten und dann den
ordnungsgemäßen Betrieb der Haube prüfen.
Downloaded from www.vandenborre.be

10
Bedienung der Dunstabzugshaube - DD8861-8891-8821
 Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es
ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des
Kochens einzuschalten und sie ungefähr 15 Minuten nach dem
Kochen weiterlaufen zu lassen, damit alle erüche sicher entfernt
werden.
Auf der Vorderseite des erätes befinden sich die Schalter:
1- Ausschalter/Einschalter Taste
Weniger als 1,5 Sek. lang drücken: Die Haube schaltet in
Standby-Modus (der Punkt b leuchtet).
Länger als 1,5 Sek. lang drücken: Die Haube schaltet sich ab,
ALLE Funktionen (außer Lichtschalter) werden gesperrt (Display
ist vollständig ausgeschaltet). Nochmals länger als 1,5 Sek. lang
drücken, um die Haube wieder in Standby zu versetzen.
2- Ausschalter/Einschalter Beleuchtung
3- Display
4- Einschalten und Wahl der Lüfterstufe 1-2-3
5- Einschalter Intensivstufe:
Nach 5 Minuten schaltet die Intensivstufe in die vorher
eingestellte Stufe zurück bzw. geht aus, wenn keine Stufe
eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu
beenden, drücken Sie Knopf 1 oder 5.
Auf dem Display erscheint der Buchstabe P sowie die
verbleibende Zeit (der Punkt a blinkt), am Ende ertönt ein
Tonsignal.
6- Timer: Bei allen Lüfterstufen lässt sich eine bestimmte Zeit
einstellen (der Punkt b blinkt), nach deren Ablauf sich die Haube
abschaltet:
Die Zeitschaltung ist wie folgt eingeteilt:1. Leistungsstufe 20 Minuten
2. Leistungsstufe 15 Minuten
3. Leistungsstufe 10 Minuten
Auf dem Display erscheint die verbleibende Betriebszeit, am
Ende ertönt ein Tonsignal.
Man kann durch erneutes Betätigen der Taste die Funktion
ausschalten.
Falls die Dunstabzugshaube oder die Bedienungselemente nicht
funktionieren: für mindestens 5 Sekunden die Stromversorgung der
Dunstabzugshaube unterbrechen und dann die Haube erneut
einschalten. Anschließend 15 Sekunden abwarten und dann den
ordnungsgemäßen Betrieb der Haube prüfen.
123 456
ab
Bild 3
Downloaded from www.vandenborre.be

11
Kontro vorrichtung für Fett- und Aktivkoh efi ter
DD 8990 - 8861 - 8891 - 8821
Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt,
wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist
(bei Umluftbetrieb mit Aktivkohlefilter).
Diese Haube wird vom Werk aus ohne Aktivkohlefilter geliefert,
deshalb ist ihre Sättigungsanzeige ausgeschaltet.
Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist
diese Sättigungsanzeige wie folgt einzuschalten:
Nur für DD 8990: Die Haube muss auf AUS eingestellt sein.
Die Taste 4 und 5 gleichzeitig für 3 Sekunden gedrückt halten. Zu
Beginn leuchtet nur die LED-Anzeige Fettfilter F auf, sobald auch die
LED-Anzeige Aktivkohlefilter C aufleuchtet ist die Sättigungsanzeige
eingeschaltet.
Um sie auszuschalten: die Tasten 4 und 5 erneut für 3 Sekunden
gedrückt halten bis die LED-Anzeige Aktivkohlefilter C erlischt.
LED-Anzeige Fettfi ter (F)
Die LED-Anzeige F blinkt, wenn der Fettfilter gereinigt werden muss.
Dies ist nach ca. 40 Betriebsstunden der Fall. Die Wartungs-
vorschriften der Fettfilter sind zu beachten.
LED-Anzeige Aktivkoh efi ter (C)
Die LED-Anzeige C Aktivkohlefilter blinkt, wenn der Aktivkohlefilter
regeneriert werden muss. Dies ist nach ca. 160 Betriebsstunden der
Fall.
Zurückste en der Sättigungsanzeige
Nach Reinigung oder Austausch des Filters, die Taste 1 für 3
Sekunden gedrückt halten bis die LED-Anzeige Fettfilter F oder die
LED-Anzeige Aktivkohlefilter C nicht mehr blinkt.
Downloaded from www.vandenborre.be

12
Bedienung der Dunstabzugshaube
DD 86 5-8665-8625
 Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es
ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des
Kochens einzuschalten und sie ungefähr 15 Minuten nach dem
Kochen weiterlaufen zu lassen, damit alle erüche sicher entfernt
werden. Auf der Vorderseite des erätes befinden sich die Schalter:
A- Ausschalter/Einschalter Taste
Ein- oder mehrmals drücken, um die gewünschte Funktion zu
erhalten:
ON (Taste eingeschaltet): die Haube stellt die zuletzt
ausgewählte eschwindigkeitsstufe ein.
OFF (Taste ausgeschaltet): sämtliche Funktionen gesperrt
außer der Beleuchtung.
B- Auswahltaste für ebläsestufe (Saugleistung)
Diese Taste ein- oder mehrmals drücken, um die angemessene
ebläsestufe (Saugleistung) (1 2 3 anzuwählen).
C- Display: zeigt die ausgewählte Saugleistung an (1 2 3),
meldet die Sättigung der Filter (F).
D- Einschalter Intensivstufe:
Nach 5 Minuten schaltet die Intensivstufe in die vorher
eingestellte Stufe zurück bzw. schaltet aus, wenn keine Stufe
eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu
beenden, muß Knopf A, B oder D gedrückt werden.
E- Ausschalter/Einschalter Beleuchtung.
Falls die Dunstabzugshaube oder die Bedienungselemente nicht
funktionieren:
Für mindestens 5 Sekunden die Stromversorgung der
Dunstabzugshaube unterbrechen und dann die Haube erneut
einschalten.
i
AB CDE
Bild 4
Downloaded from www.vandenborre.be

13
Kontro vorrichtung für Fett- und Aktivkoh efi ter
DD 86 5-8665-8625
Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt,
wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist
(bei Umluftbetrieb mit Aktivkohlefilter).
Diese Haube wird vom Werk aus ohne Aktivkohlefilter geliefert,
deshalb ist ihre Sättigungsanzeige ausgeschaltet.
Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist
diese Sättigungsanzeige wie folgt einzuschalten:
Die Haube muss auf AUS eingestellt sein.
leichzeitig drei Sekunden lang die Tasten B und D drücken, die LED
F schaltet sich ein und die LED der 1. eschwindigkeitsstufe beginnt
zu blinken, nach 1 Sekunde blinkt auch die LED der 2. Stufe und das
System gibt ein Tonsignal ab (-Beep-) um die erfolgte Einstellung
anzuzeigen.
Um die Kohlefiltermeldung zu entfernen, gleichzeitig drei Sekunden
lang die Tasten B und D drücken, die LED F schaltet sich ein und die
LED der 1. Stufe (Fettfilter) beginnt zu blinken sowie die LED der 2.
Stufe, nach 1 Sekunde blinkt nur die LED der 1. Stufe, das System
gibt ein Tonsignal (-Beep-) ab, um die erfolgte Einstellung anzuzeigen.
LED Anzeige Fettfilter
Die LED der 1. (+ LED F). Stufe blinkt, wenn der Fettfilter gereinigt
werden muss.
Die Wartungsvorschriften der Fettfilter sind zu beachten.
LED Anzeige Aktivkohlefilter
Die LED der 2. (+ LED F) Stufe blinkt, wenn der Aktivkohlefilter
regeneriert werden muss.
Zurückstellen der Sättigungsanzeige
Nach Reinigung oder Austausch des Fettfilters die Taste A für 3
Sekunden gedrückt halten bis die LED der 1. Stufe oder die LED der
2. Stufe nicht mehr blinkt.
Auch die LED F schaltet sich aus.
Downloaded from www.vandenborre.be

14
Bild 5
Wartung und Pflege
Bevor irgendwelche Wartungsarbeiten ausgeführt werden,
muss die Dunstabzugshaube vom Stromnetz getrennt werden.
Meta fettfi ter
 Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen
entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei
Abluft- als auch bei Umluftbetrieb, verwendet.
Metallfettfilter sollen alle 4 Wochen im eschirrspüler bzw. von
Hand gereinigt werden.
Öffnen der Meta fettfi ter
 Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten
herausnehmen. Bild 5.
Handreinigung
Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit
fettlösendem Reinigungsmittel einweichen und danach mit heißem
Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete
Kassette wieder einbauen.
Geschirrspüler
Metallfettfilterkassette in eschirrspüler stellen. Reinigung bei
stärkstem Reinigungsprogramm und höchster Temperatur, mind.
65° C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder
einbauen.
Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu
leichten Farbveränderungen kommen, die jedoch keinen
Einfluß auf die Funktion haben.
 Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine
scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
Downloaded from www.vandenborre.be

15
d
i
h
g
g
gg
Bild 6
Aktivkoh efi ter
 Der Aktivkohlefilter muß dann verwendet werden, wenn man die
Dunstabzugshaube als Umluftgerät einsetzen möchte.
 Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör)
benötigt.
Reinigung/Austausch des Aktivkohlefilters
Im Unterschied zu anderen Aktivkohlefiltern kann der LON LIFE
Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler
Nutzung der Abzugshaube sollte der Filter jeden zweiten Monat
(wenn man eine tägliche Benützung von ca. 2,5 Std. betrachtet), am
besten in der eschirrspülmaschine, gereinigt werden. Normalen
Reiniger verwenden und die höchste Temperatur wählen (65°C). Der
Filter sollte separat gespült werden, damit sich keine Speisereste am
Filter festsetzen und später schlechte erüche verursachen können.
Um die Kohle wieder zu aktivieren, muß der Filter im Backofen
getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von
maximal 100 °C wählen und den Filter 10 Minuten lang trocknen.
Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann
seine Dunstaufnahmefähigkeit um ca. 50 % reduziert ist.
Montage
Den Rahmen i, der den Filter h trägt, abnehmen, dazu die
Verriegelungen (g), um 90° drehen. Das Aktivkohlevlies in das
Innere des Rahmens einsetzen und wieder in umgekehrter
Reihenfolge befestigen. Bild 6.
Zum Ausbau in umgekehrter Reihenfolge vorgehen.
 Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine
scharfe Reinigungsmittel, Bürste oder Scheuersand verwenden!
 Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-
Nr. angeben. Diese Daten sind auf dem Typenschild an der
Innenseite des erätes zu finden.
 Aktivkohlefilter beim Kundendienst bestellen.
Downloaded from www.vandenborre.be

16
Bild 7
Achtung
 Nichtbeachtung dieser Anweisungen zur Reinigung des erätes
und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand
führen. Diese Anweisungen sind unbedingt zu beachten!
 Der Hersteller übernimmt keine Haftung für irgendwelche Schäden
am Motor oder aus Feuergründen, die auf eine unsachgemäße
Wartung oder Nichteinhaltung der oben angeführten
Sicherheitsvorschriften zurückzuführen sind.
Austausch der Lampe(n)
 Dunstabzugshaube vom Stromnetz trennen.
 Lampenabdeckung mit einem Schraubenzieher entnehmen und
entfernen. Bild 7.
 Defekte Lampe herausnehmen und durch neue eines gleichwertigen
Typs ersetzen.
 Lampenabdeckung wieder montieren.
 Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt,
erst prüfen, ob sie fest eingesteckt ist.
Downloaded from www.vandenborre.be

17
Reinigung
Achtung: Zum Reinigen der Dunstabzugshaube erät vom
Stromnetz trennen.
Nicht mit spitzen egenständen in das Schutzgitter des Motors
eindringen.
Äußere Teile mit milder Spüllauge reinigen. Scharfe
Reinigungsmittel, Bürste oder Scheuersand vermeiden.
Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch
und milden Spülmitteln reinigen.
Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle
einzuhalten. Bei Nichtbeachtung besteht infolge von
Fettablagerungen Feuergefahr!
Sonderzubehör
Aktivkohlefilter Type 20
Mauerkasten Beim Kundendienst erfragen
Abluftrohr Beim Kundendienst erfragen
Downloaded from www.vandenborre.be

18
Kundendienst
Bei eventuellen Rückfragen und Störungen Kundendienst anrufen
(siehe Kundendienst-Stellenverzeichnis).
Folgende Daten beim Anruf angeben:
1. Modellbezeichnung
2. E Nr.
3. F Nr.
Diese Daten befinden sich auf dem Typenschild auf der
Innenseite des Gerätes hinter den Fettfiltern.
Konstruktions- und Farbänderungen im Rahmen der technischen
Entwicklung bleiben vorbehalten.
SERVICE
Handelt es sich um eine technische Störung?
Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und
Telefonnummern befinden sich im Abschnitt Kundendienststellen.)
Bereiten Sie das espräch in jedem Fall gut vor. Sie erleichtern so die
Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:
Halten Sie möglichst genau fest:
 Wie äußert sich die Störung?
 Unter welchen Umständen tritt die Störung auf?
Notieren Sie für das espräch unbedingt folgende Kennziffern Ihres
erätes auf dem Typenschild:
 E-Nr. (9 Stellen),
 F-Nr. (8 Stellen).
Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite
des erätes zugänglich.
Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets
zur Hand haben:
E-Nr . . . . . . . . . F-Nr . . . . . . . . .
Wann entstehen Ihnen auch während der Garantiezeit Kosten?
 wenn Sie die Störung mit Hilfe dieser ebrauchsanweisung selbst
hätten beseitigen können,
 wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich
sind, weil er vor seinem Besuch nicht alle wichtigen Informationen
erhalten hat und daher z.B. Ersatzteile holen muß. Diese
Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in
der oben beschriebenen Weise gut vorbereiten.
Downloaded from www.vandenborre.be

19
Technische Daten
Modell: DD8625 DD8665/8695 DD8861/8891 DD8990 DD8821
Maße (in cm):
Höhe 82,3-125,7 72,7-108,7 72-114 72-114 79-123
Breite 119,8 59,8/89,8 59,8/89,8 89,8 119,8
Tiefe 45 45 45 45 45
Gesamt-
anschluß-
we te (W): 255 215 215 215 255
Lüftermotor (W): 175 175 175 175 175
Be euchtung (W): 4x20 2x20 2x20 2x20 4x20
Länge des
Netzkabels (cm): 150 150 150 150 150
Elekt o-
anschluß (V): 230 220-240 220-240 220-240 220-240
Zubehör/Montagemateria
1 Luftumlenkgitter ,
1 Montageschiene ,
1 Kaminhalter,
6 Holzschrauben 5 x 45 mm (f r die Befestigung an der Wand) ,
6 D bel Ø 8 mm (f r die Befestigung an der Wand) ,
1 Reduzierstutzen Ø 125-120 mm ,
1 Schl ssel (zum Festziehen von Schrauben mit Kopf des Typs TORX).
DD 8665-8695-8861-8891-8990 : 2+2 Blechschrauben 3,5 x 9,5 (um das Umlenkgitter
befestigen), 2 Blechschrauben 2,9 x 6,5 (f r die Befestigung des Kamins)
DD 8625-8821: 4 Blechschrauben 2,9 x 6,5 (2 um das Umlenkgitter befestigen - 2 f r die
Befestigung des oberen Kamins), 2 Blechschrauben 3 x 9 (f r die Befestigung des unteren
Kamins).
Elektroanschluß
Sicherheitshinweise für den Elektro Installateur
Vor dem Anschluß des erätes darauf achten, daß die auf dem
Typenschild verzeichnete Spannung der tatsächlichen Netzspannung
entspricht.Falls das erät mit Stecker ausgerüstet ist, kann es an jede
vorschriftsmäßig installierte und gut zugängliche Steckdose
angeschlossen werden.
Bei erforderlichem Festanschluß darf die Dunstabzugshaube nur
durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur angeschlossen werden.
Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3mm
Kontaktöffnungsweite vorzusehen.
Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen
auftreten, wird nicht gehaftet.
Downloaded from www.vandenborre.be

20
180°
A
B
C-OK!
Bild 8
Montage - Bi d 8-9
Einleitende Maßnahmen für die
Montage (Nur für Modell DD 8625
8821)
Festlegen, ob Abluft- oder Umluftbetrieb
gewünscht.
Bei Abluftversion kann das obere
Kaminteil umgedreht werden, so dass
die Auslaßschlitze im unteren Kaminteil
eintauchen und nicht mehr sichtbar
sind. Für Umluftbetrieb müssen die
Schlitze nach oben gerichtet werden
(sh. Abfolge A C, Bild 8).
 Zeichnen Sie eine Mittelinie an die
Wand (1) und legen Sie die Schablone
so an, dass die Mittellinien an der
Wand und auf der Schablone übereinanderliegen (2).
 Befestigen Sie die Halteklammern der Haube mit Dübeln und
Schrauben (3). Hängen Sie die Haube ein (4) und richten Sie sie
mit Hilfe der Justierschrauben an den Haken aus (5 6).
 Zeichnen Sie den endgültigen Befestigungspunkt mit einem Bleistift
von der Innenseite des Motorgehäuses an (7).
 Nehmen Sie die Haube von der Wand ab (8), bohren Sie zwei
Löcher (9) und stecken Sie zwei Dübeln hinein (10).
 Verwenden Sie die Abzugshalterung als Schablone G und bohren
Sie zwei Löcher, um die Abzugshalterung dicht unter der Decke zu
befestigen (11). (Nur für Umluftbetrieb: Den Deflektor F mit 2
Schrauben) unter der Abzugshalterung G befestigen, zwei Dübel
einsetzen und die Abzugshalterung befestigen (12).
 Die Haube wieder einhängen (13) und mit zwei Schrauben
endgültig befestigen (14).
 Einen Abluftschlauch (15), am Ausgangsrohr der Haube B
anschließen, der bis zum Luftauslass führt (Abluftbetrieb) oder
einen Anschlussring an den Deflektor F (Umluftbetrieb).
 Stellen Sie den Stromanschluss her (16).
 Befestigen Sie den oberen Teil des Abzugs (17a) auf der Halterung
G (17b), schieben Sie den unteren Teil des Abzugs nach unten und
setzen Sie ihn korrekt auf das ehäuse auf (18).
Nur für Modell DD 8625 8821: Befestigen Sie den unteren Teil des
Abzugs auf der Haube mit zwei Schrauben (19).
Downloaded from www.vandenborre.be
