Electrolux PLHV42P8CC User manual

OWNERS GUIDE - Range Hood
PLHV42P8CC
PLHV42P8CC - P/N 316137229 (Pub. No. 5995392114)
GUIDE DE LUTILISATEUR - Hotte de cuisine
MANUAL PARA EL PROPIETARIO - Ca pana extractora
READ AND SAVE THESE INSTRUCTIONS
LISEZ ET CONSERVEZ CES INSTRUCTIONS
LEER Y GUARDAR ESTAS INSTRUCCIONES
F
UK E

2
Product Registration
Register your Product
The self-addressed PRODUCT
REGISTRATION CARD should be
filled in completely, signed and returned
to the Frigidaire Canada.
This Owners Guide contains general
operating instructions for your range
hood and feature information for several
models. our range hood may not have
all the described features.
Note: The instructions appearing in this
Owners Guide are not meant to cover
every possible condition and situation
that may occur. Common sense and
caution must be practiced when
installing, operating and maintaining any
appliance.
Thank you or choosing this appliance. The information contained within this
Owners Guide will instruct you on how to properly operate and care for your range
hood. Please read through the information contained in your literature pack to learn
more about your new appliance.
Record Your Model and Serial Numbers
Record in the space provided below the model and serial numbers found on the serial
plate located on the right hand side of the range hood.
Model Number: ________________________________________________
Serial Number: ________________________________________________
Date o Purchase: ______________________________________________
Contents 2
Table des matières 12
Indice 23
Contents
Product Registration....................................................................................... 2
Important Safety Instructions .......................................................................... 3
Installation................................................................................................... 4-8
Use and Care ................................................................................................. 9
Hood Cleaning .............................................................................................. 10
Lights Replacement ..................................................................................... 10
Warranty ...................................................................................................... 11

3
Important Safety Instructions
READ AND SAVE THESE INSTRUCTIONS
Take care when using cleaning agents or detergents.
Suita le for use in household cooking area
CAUTION - To reduce risk of fire and to properly exhaust air, be sure to duct air outside  Do not vent exhaust air into
spaces within walls or ceilings or into attics, crawl spaces, or garages.
CAUTION - For General Ventilating Use Only. Do Not Use To Exhaust Hazardous Or Explosive Materials And Vapors.
WARNING  TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJUR TO PERSONS, OBSERVE THE
FOLLOWING:
a. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer.
b. Before servicing or cleaning unit, switch power off at service panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten
a prominent warning device, such as a tag, to the service panel.
WARNING  TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
a. Never leave surface units unattended at high settings. Boilovers cause smoking and greasy spillovers that may ignite.
Heat oils slowly on low or medium settings.
b. Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambee).
c. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or filter.
d. Use proper pan size. Always use cookware appropriate for the size of the surface element.
WARNING  TO REDUCE THE RISK OF INJUR TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE,
OBSERVE THE FOLLOWING:
a. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the burner. BE CAREFUL TO
PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.
b. NEVER PICK UP A FLAMING PAN  ou may be burned.
c. DO NOT USE WATER, including wet dishcloths or towels  a violent steam explosion will result.
d. Use an extinguisher ONL if:
1. ou know you have a Class ABC extinguisher, and you already know how to operate it.
2. The fire is small and contained in the area where it started.
3. The fire department is being called.
4. ou can fight the fire with your back to an exit.
WARNING  TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJUR TO PERSONS, OBSERVE THE
FOLLOWING:
a) Installation work and electrical wiring must be done by qualified person(s) in accordance with all applicable codes and
standards, including fire-rated construction.
b) Sufficient air is needed for proper combustion and exhausting of gases through the flue (chimney) of fuel burning
equipment to prevent back drafting. Follow the heating equipment manufacturers guideline and safety standards such
as those published by the National Fire Protection Association (NFPA), and the American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.
c) When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.
d) Ducted fans must always be vented to the outdoors.
WARNING - TO REDUCE THE RISK OF FIRE, USE ONL METAL DUCTWORK.
WARNING - TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT USE THIS FAN WITH AN SOLID-
STATE SPEED CONTROL DEVICE.
WARNING
Electrical Shock Hazard - Can result in serious injury or death.
Disconnect appliance from electric power before servicing.
If equipped, the fluorescent light bulb contains small amounts of mercury which must be
recycled or disposed of according to Local, State, and Federal Codes.

4
Installation FOR RESIDEN IAL USE ONLY
NO O BE INS ALLED OVER GAS GRILLS
PLEASE READ EN IRE INS RUC IONS BEFORE PROCEEDING.
INS ALLA ION MUS COMPLY WI H ALL LOCAL CODES.
IMPOR AN : Save these Instructions for the Local Electrical Inspectors use.
INS ALLER: Please leave these Instructions with this unit for the owner.
OWNER: Please retain these instructions for future reference.
Safety Warning: urn off power circuit at the service entrance and lock out
panel, before wiring this appliance.
Requirement: 120 V AC, 60 Hz. 15 or 20 A
Weight: 86 pounds
Diameter of Transition 8
Diameter of exhaust Duct required 8
Note: All dimensions are shown in inches.
* Dimensions are given from base of hood to ceiling, and include clearance
required for installation.
Dimensions - Table 1
Considerations before installing Hood
1. For the most efficient air flow exhaust, use a straight run or as few elbows as
possible.
CAUTION: Vent unit to outside of building, only.
2. If allowed in your area, use metallic flex ducting only to connect rigid duct
directly to transitions.
3. COLD WEATHER installations should have an additional backdraft damper
installed to minimize backward cold air flow and a nonmetallic thermal break to
minimize conduction of outside temperatures as part of the ductwork. The
damper should be on the cold air side of the thermal break. The break should
be as close as possible to where the ducting enters the heated portion of the
house.
4. Hood installation height above cooktop is specified in Figure 2. Be sure that your
hood model fits your installation.
Figure 1*
42 27
min. 33 13/16
max. 49 1/16
4
14 3/4 19 1/4

5
ools required for installation
Screw driver (pozidrive n°2 , torx 10 and 20)
Allen spanner 4mm
Shifting spanner 10mm
pipe wrench 3/8
Electric drill with twist bit Ø 10 mm
Installation re-Installations Calculations (see Figure 2)
1. a) Select a hood preference height P (see Figure 2) that is comfortable for
the user not less than 30.
b) Calculate Hood height your installation H (see Figure 2). H = K-C-P.
c) Confirm that H is within the range of min to max H found for your hood.
If not adjust your installation.
d) Calculate Chimney structure height S (use formulas in Figure 2, and
check dimensions of your hood). Save this calculation for use later in the
installation.
reparation of Mounting Surface - Installing supports above
ceiling drywall.
Note: ake into consideration the hood depth; your hood could be much
deeper than the cooktop.
2. Mark center lines of cooktop or range on ceiling above. Use centerlines marked
on ceiling to position the mounting template. Note location of hood front, side,
and mounting holes indicated on template.
3. Remove and save template. Cut and remove ceiling drywall. Install suitable
length 2" x 4" lumber between joists to provide chimney mounting points as
shown in Fig. 4 and 5. Use template for dimensions and required clearance.
Make sure to affix the added lumber firmly and level. Consult a professional if you
have difficulties or your installation is unique. Consult template and Figures 3.
4. 5.
Note the weight o the appliance. (see Table1).
4. Install an 8 exhaust duct. Female end shall be 4-1/2" below finished ceiling and
securely fastened to joists. Do not use duct smaller than the transition.
5. Install 1/2" electrical conduit in location marked on template and extend length
S from ceiling.
6. Install drywall around duct and conduit; then refinish ceiling.
A
C (36"std.)
SH
K
P
K = Kitchen Height
C = Counter Height (36" standard)
P = Height of Hood Bottom above
counter not less than 30
A = Canopy Height
H = Hood height your installation
H = K  C  P
S= Chimney Structure Height,
your installation.
S=H  A
Figure 2
Figure 3
Figure 4 Figure 5

6
F
E
G
Appliance Installation
(Note: two people may be required for proper installation).
7. Install transition to top of hood (if removed for shipping). Snap damper into
transition, foam tape up , with firm pressure at either end. Mark onto exterior of
transition the 'V' location of the damper within. See Figure 6.
Note: Duct screws can ONLY go below this line.
8. Adjust chimney mounting structure to S dimension as determined in Step 1,
page 5. Use 2 screws per attachment leg. Do not fasten to ceiling now.
9. Set chimney mounting structure on top of hood canopy. Attach nuts loosely.
See Figure 7 and 8.
10. Fit duct piece on transition so that top end is 5-1/2" below top of chimney
structure, male end up.
11. Remove chimney structure from hood canopy.
12. Install Ducting. Fasten duct to transition with screws and tape per code.
Loosely fasten starter collar (included) flush to top of duct. Note: screws must
not hamper the damper (see 8. above for screw location).
Loosely fasten starter collar (included) flush to bottom of duct.
13. To install Chimney Structure to ceiling, use a 10mm or adjustable wrench or
flat head screwdriver. Drill pilot holes into ceiling. Attach mounting structure to
joists with the 4 lag screws provided. (Keep 1/2" conduit inside structure.) See
Figure 3.
14. To asten the canopy use a 10mm or adjustable wrench. Affix nuts to top of
canopy.
Do not tighten. Raise canopy up to chimney structure and twist in place. See
Figure 8. Tighten nuts securely.
15. Ducting or all units: There should be no more than 1" gap between canopy
ducting and house ducting. Adjust starting collar over both ducts. Tighten collar.
Fasten duct with screws and tape per code. Make final angular adjustment to
unit at ceiling if necessary, then securely tighten 4 ceiling lag screws if not
already tightened.
Installation
Figure 6
Figure 7
Figure 8

7
Installation Wiring to ower Supply
WARNING!
ELECTRICAL GROUNDING INSTRUCTIONS
THIS APPLIANCE IS FITTED WITH AN ELECTRICAL JUNCTION BOX WITH
3 WIRES, ONE OF WHICH (GREEN/ ELLOW) SERVES TO GROUND THE
APPLIANCE. TO PROTECT OU AGAINST ELECTRIC SHOCK, THE
GREEN AND ELLOW WIRE MUST BE CONNECTED TO THE GROUNDING
WIRE IN OUR
HOME ELECTRICAL S STEM, AND IT MUST UNDER NO CIRCUMSTANCES
BE CUT OR REMOVED.
Warning: urn off power circuit at the service panel before wiring this unit.
120 VAC, 15 or 20 Amp circuit required.
16. Remove j-box cover as shown in Figure 10.
17. Remove the knockout and install the strain relief (conduit) connector (1/2") in
junction box.
18. Run 3 wires; black, white and green (#16 AWG) in 1/2" conduit from service panel
to junction box.
19. Connect black wire from service panel to black or red in junction box, white to
white and green to green-yellow. See Figure 10.
20. Close junction box cover, check all light bulbs to make sure they are secure in
their sockets, then turn power on in service panel and check lights and blower
operation per Care & Use section of this manual and install filters.
Final assembly
For final Chimney Cover installation, DO NO USE ELEC RIC SCREW
DRIVER.

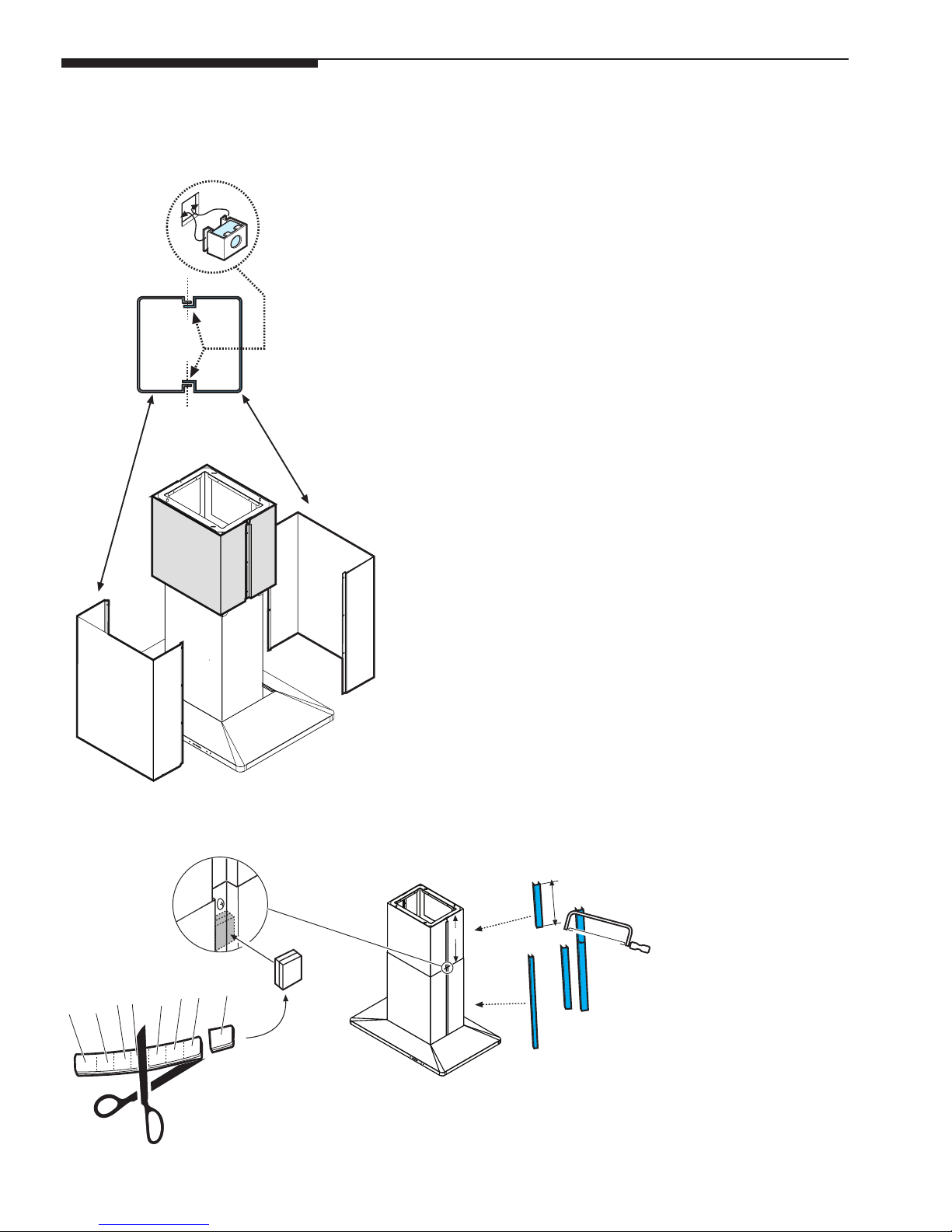

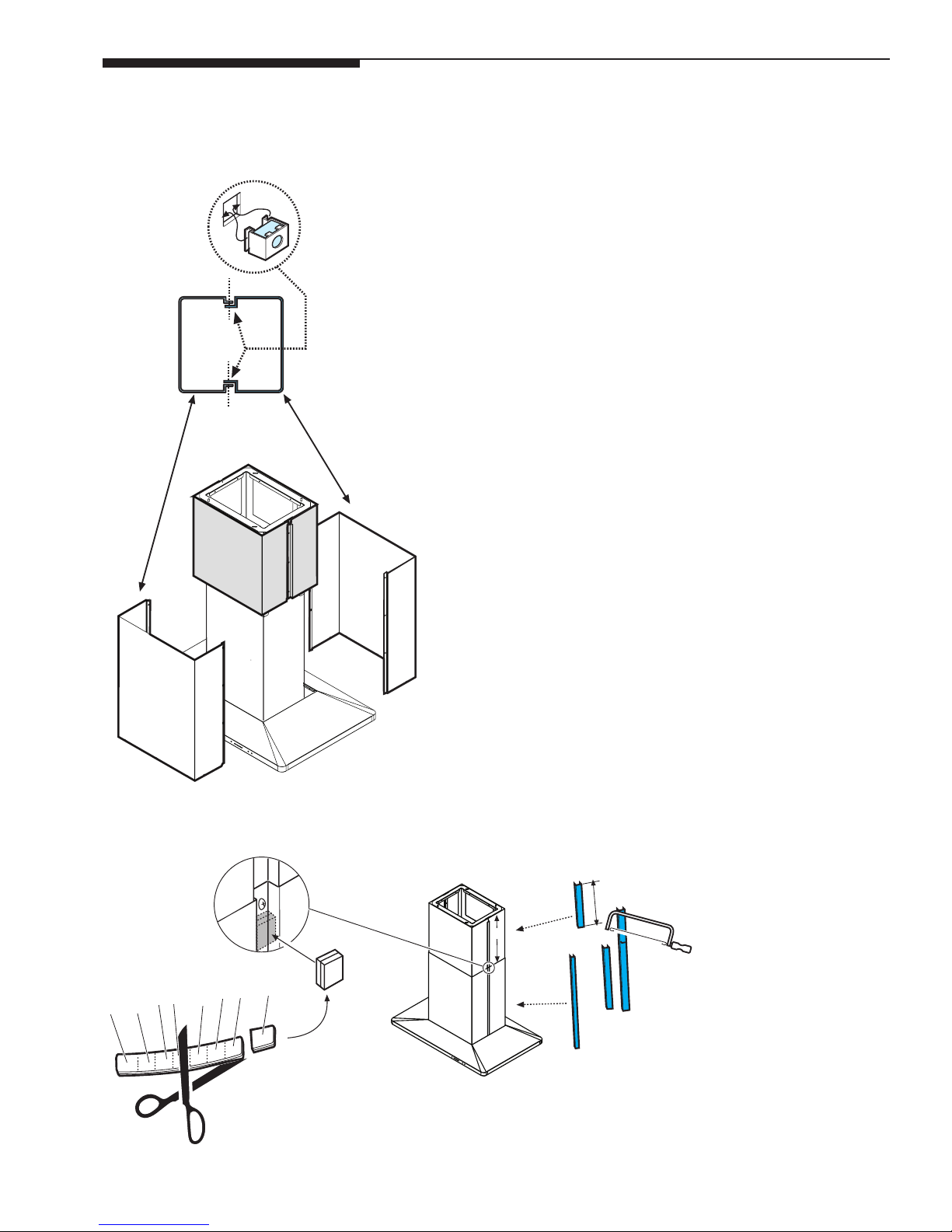

21. Fit the nuts with fixing hooks supplied inside the top and bottom sections of the
chimney covers at all the rectangular slots. Figure 11-12.
22. Join the two top sections of the chimeny covers to cover the chimney structure.
Screw the two sections together with 4 screws (2 each side- see the plan
diagram for joining the two sections). Figure 11.
23. Fix the covers to the structure, near the ceiling, with two screws (one each side).
Figure 11.
Figure 10
Figure 11
Nut
rear
Chimney
cover
front
Chimney
cover
Top
chimney-to-structure
fixing point

8
12345678
Nut
rear
Chimney
cover
front
Chimney
cover
X
X
Figure 12
Figure 13
Installation
24. Join the two bottom sections of the chimeny covers to cover the chimney
structure using 6 screws (3 each side, see the plan diagram for joining the two
sections). Figure 12.
25. Slide down the bottom section of the covers in its seat so that it completely
covers the motor compartment and electrical connection box. Figure 12.
26. Apply the 2 tabs (supplied) to cover the fixing points of the bottom flue (CAUTION!
THE BOTTOM FLUE TABS ARE THE NARROWER AND SHALLOWER
ONES).
The wider and deeper tabs are those used for the top flue, and must be cut to
size. Figure 13.
Attention!
Tabs must be ixed using the double sided adhesive tape supplied (two
segments each tab should be used!):
Cut the e tape into 8 segments, then remove the protection covering from both
sides and apply the segments close to the screws that fix the chimney flues to
the structure.
NOTE: Do not overtighten and de orm metal.
Turn the main power on again at the central electrical panel and check for correct
hood operation.
27. Make sure to leave this manual for the home owner.

9
Use and Care

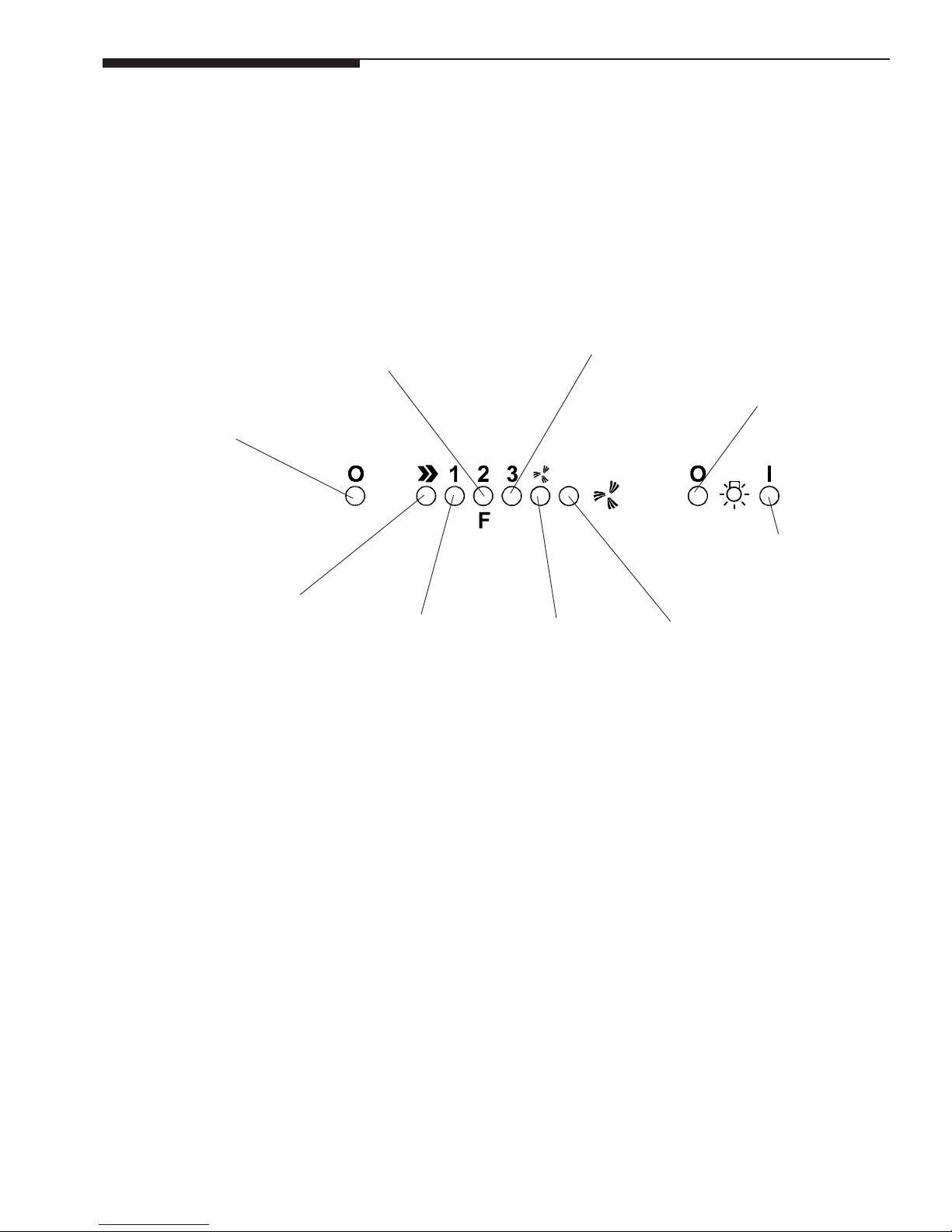

Control Pad Functions
Grease Filter Saturation LED
The Suction power 2 LED in Figure 12 is marked with an F. This LED will flash to remind you when the grease filter needs to
be cleaned after 40 hours use. Follow the instructions for cleaning filters in this booklet. Once the grease filters have been cleaned,
reset the reminder by pressing Motor OFF button for about 3 seconds until you hear the signal (beep).
Operating Instructions
The blower should be turned on for about 5 minutes be ore cooking in order to establish air currents upward through the hood.
Use the low speeds for normal use and the higher speeds for strong odors or fumes.
Minimize cross drafts which will reduce the effectiveness of the hood.
READ THE INSTRUCTIONS CAREFULL BEFORE USING THE HOOD.
For satisfactory use of your hood, become familiar with the various functions of the
hood as described below
Motor OFF button
ON button and
motor suction
power selection
button 1, 2, 3,
1,....
Suction power
1 LED, this led
is ON when
suction power
1 is selected.
Suction power
2 LED, this led
is ON when
suction power
2 is selected.
Suction power
3 LED, this led
is ON when
suction power
3 is selected.
Intensive
Suction power
LED, this led is
ON when the
intensive
suction power
is selected.
Intensive
Suction power
button - this
suction power
will function
for 10 mins.
then the hood
set again the
preselected
speed
Light OFF button
Light ON button
Figure 14

10
Be sure lights are cool before cleaning the hood.
To Clean Filters
The metal grease filters will last forever.
They are made of anodized aluminum
It is recommended that the filters be washed at least once a month; they can
be washed by hand or in the dishwasher.
 Drain water through edge holes and let each filter dry thoroughly before replacing
it.
To Remove The Metal Grease Filters
 Disconnect the hood from electricity.
 Push clips towards the rear and pull the filters downward.
 Disengage each filter from a side and remove it
To Replace The Metal Grease Filters
 Reverse procedure.
To Clean Hood Surface
 For general care, wipe the outside of the stainless steel, white, black or glass
hood with sudsy water or household cleaners such as Fantastic® or Formula
409®, rinse well and dry with clean soft cloth to avoid water marks.
 Wipe and dry brushed stainless steel in the same direction as the grain.
 Do not use abrasive products.
 To remove finger prints and give added shine use spray cleaners such as
Stainless Steel Magic® and Shimmer®.
Hood Cleaning
NOTE: Turn blower and lights o . Make sure the lights are cool. If new lights
do not operate be sure lights are inserted correctly before calling service.
 Remove the light cover using a little flat screwdriver or similar tool as a lever.
 Remove the damaged light and replace with a new 12 Volt, 20 Watt (maximum)
halogen light made for a G-4 base. Follow package directions and do not touch
new light with bare hands.
 Reinstall the light cover (snap into position).
Lights replacement
Figure 15
Figure 16
Light
Light cover
Turn off electric power to hood before
removing light cover.

11

12
Enregistrement de
l appareil
Enregistrer lappareil
La CARTE DENREGISTREMENT
préalablement adressée doit être
remplie en entier, signée et retournée
à Frigidaire Canada.
Le présent guide de lutilisateur décrit le
mode demploi général de cette hotte
ainsi que les caractéristiques de plusieurs
autres modèles. Certaines des
caractéristiques décrites peuvent donc
ne pas sappliquer à votre hotte.
Remarque: Les directives qui figurent
dans ce guide de lutilisateur ne sauraient
couvrir toutes les circostances et les
situations possibles. Il faut donc faire
preuve de jugement et de prudence
pendant linstallation, lutilisation et
lentretien de tout appareil
électroménager.
Merci davoir choisi cet appareil. Les renseignements contenus dans ce guide
de lutilisateur expliquent comment utiliser et entretenir la hotte. Lire les documents
qui accompagnent lappareil pour en savoir davantage sur cette hotte.
Noter le numéro de modèle et le numéro de série
Noter ci-dessous le numéro de modèle et le numéro de série inscrits sur la plaque
signalétique située sur le côté droit du cadre avant, dans le tiroir de rangement.
Numéro de modèle: ____________________________________________
Numéro de série:_______________________________________________
Date dachat: __________________________________________________
Contents 2
Table des matières 12
Indice 23
Table des matières
Enregistrement de lappareil ......................................................................... 12
Informations importantes relatives à la sécurité ............................................ 13
Installation............................................................................................... 15-19
Emploi et entretien ....................................................................................... 20
Nettoyage de la hotte ................................................................................... 21
Remplacement des lampes .......................................................................... 21
Garantie ....................................................................................................... 22

13
Informations importantes relatives
à la sécurité
LIRE ET CONSERVER LES PRÉSENTES INSTRUCTIONS
Faire extrêmement attention lors de lemploi
de su stances nettoyantes ou détergentes.
Aptitude à lemploi dans lenvironnement domestique/cuisine
ATTENTION  Afin de réduire le risque dincendies et de garantir une évacuation de lair appropriée il faut prévoir une
conduite pour lévacuation de lair à lextérieur. Ne pas évacuer lair dans des espaces délimités par des parois/plafonds,
attiques, passages ou garages.
ATTENTION  Uniquement pour la ventilation générale. Ne pas utiliser lappareil pour lévacuation de matériaux et
vapeurs dangereux ou explosifs.
AVERTISSEMENT  AFIN DE RÉDUIRE LE RISQUE DINCENDIES, CHOCS ÉLECTRIQUES OU ACCIDENTS,
RESPECTER LES PRESCRIPTIONS SUIVANTES:
a. Utiliser lappareil sur la base des instructions fournies par le constructeur. En cas de doutes ou pour toute explication
ultérieure, sadresser à la société constructrice.
b. Avant deffectuer le nettoyage ou lentretien, couper lalimentation du panneau de commandes puis bloquer le dispositif
de déconnexion du courant électrique afin déviter tout risque dactionnement involontaire. Sil devait se révéler
impossible de bloquer le dispositif de déconnexion, appliquer un signal davertissement approprié (par exemple: un
panneau), bien visible et en position stable, sur le panneau de commandes.
AVERTISSEMENT  POUR RÉDUIRE LES RISQUES DINCENDIES PROVOQUÉS PAR LE RENVERSEMENT DE
GRAISSE SUR LE PLAN DE LA CUISINE:
a. Ne jamais laisser sans surveillance les appareils de cuisson réglés au maximum. La cuisson à puissance élevée
est susceptible de générer des fumées et de provoquer le renversement de graisse pouvant senflammer.
Réchauffer lentement et à faible puissance lhuile ou la graisse.
b. Allumer toujours la hotte (position ON) pendant le réchauffement à température élevée ou la cuisson à la flamme
(i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambee).
c. Nettoyer fréquemment les rotors de ventilation. Ne pas laisser que la graisse saccumule sur le rotor de ventilation
ou sur le filtre.
d. Utiliser des poêles ou casseroles de dimensions appropriées. Choisir toujours des outils de cuisine appropriés
en fonction des dimensions du plan.
AVERTISSEMENT  POUR RÉDUIRE LES RISQUES DACCIDENTS SUITE AUX INCENDIES PROVOQUÉS PAR
LE RENVERSEMENT DE GRAISSE SUR LE PLAN DE LA CUISINE, SUIVRE LES INSTRUCTIONS SUIVANTES:
a. Essayer dÉTOUFFER LES FLAMMES au moyen dun couvercle de petites dimensions, un plateau métallique ou une
feuille de papier daluminium, puis éteindre le brûleur. EFFECTUER LES OPÉRATIONS NÉCESSAIRES AVEC
PRÉCAUTIONS, AFIN DÉVITER TOUT RISQUE DE BRÛLURES. Si les flammes ne séteignent pas immédiatement,
ÉVACUER LES LOCAUX PUIS CONTACTER LES SAPEURS-POMPIERS.
b. NE JAMAIS SOULEVER UNE CASSEROLE EN FLAMMES: il y a le risque de se brûler.
c. NE PAS UTILISER DE LEAU, des torchons ou serviettes mouillés: il existe le risque quune violente explosion de vapeur
se produise.
d. Utiliser un extincteur UNIQUEMENT à condition que:
1. Lon soit sûrs de pouvoir disposer dun extincteur de Classe ABC, et lon soit déjà en mesure de lutiliser.
2. Lincendie soit réduit et limité à la zone dans laquelle il sest développé.
3. Lon ait déjà contacté les sapeurs-pompiers.
4. Lon puisse utiliser lextincteur en ayant les épaules tournées vers la sortie.

14
Avertissement
Risque de choc électrique. Peut occasioner des blessures sérieuses ou la mort.
Débranchez lappareil de la source dalimentation avant de procéder au service dentretien.
Si lappareil est muni dune lampe fluorescente, celle-ci contient des petites quantités de
mercure qui doivent être recyclées ou mises aux rebuts conformément aux réglements
municipaux ainsi quaux lois provinciales et fédérales.
AVERTISSEMENT  POUR RÉDUIRE LES RISQUES DINCENDIES, CHOCS ÉLECTRIQUES OU ACCIDENTS,
SUIVRE LES INDICATIONS SUIVANTES:
a) Confier linstallation et ladaptation des connexions électriques à un personnel qualifié qui opère conformément aux
normes et aux dispositions établies, y compris aux normes de construction antiincendie.
b) Dans les installations alimentées avec du combustible, il faut quil y ait une quantité dair suffisante, afin de garantir
une combustion appropriée et une correcte évacuation des gaz à travers le carneau montant (cheminée), de façon à
éviter le retour des fumées. Suivre les directives fournies par le constructeur de lappareil de chauffage ainsi que les
normes de sécurité émises par des associations telles que la «National Fire Protection Association (NFPA), la
«American Society for Heating», la Refrigeration and Air Conditioning Engineers (ASHRAE) , et les autorités locales
compétentes.
c) Lors du percement de parois ou de plafonds, effectuer les opérations nécessaires avec précaution, afin de ne pas
endommager les connexions électriques et les autres branchements des services généraux non visibles.
d) Les rotors de ventilation carénés doivent toujours être équipés dun système dévacuation à lextérieur.
AVERTISSEMENT - POUR RÉDUIRE LES RISQUES DINCENDIES, UTILISER UNIQUEMENT
DES CONDUITES MÉTALLIQUES.
ATTENTION - NE PAS UTILISER CE VENTILLATEUR AVEC AUCUN APPAREIL DE CONTRÔLE
VITESSE À LÉTATSOLIDE
Informations importantes relatives à la sécurité (suite)

15
Installation
Poids: 86 ounds
Diamètre de raccordement: 8
Diamètre requis our la conduite dévacuation: 8
Remarque: Toutes les dimensions sont ex rimées en
ouces.
* Les dimensions sont calculées en artant de la base de la
hotte jusquau lafond et elles com rennent les ace libre
requis our linstallation.
Dimensions
Avant deffectuer linstallation de la hotte
1. Afin dobtenir une efficacité maximum dévacuation de lair, utiliser une conduite
linéaire ou réduire au maximum le nombre des coudes présents.
ATTENTION: Évacuer lair de lunité exclusivement à lextérieur de lédifice.
2. Utiliser des canalisations flexibles en métal, si autorisées dans votre région,
uniquement pour connecter la conduite rigide directement aux dispositifs de
raccordement.
3. Les équipements installés dans des régions au CLIMAT FROID doivent avoir un
clapet de retenue des fumées pour réduire au maximum lécoulement de lair froid
de retour, outre à une protection thermique non métallique pour minimiser
linfluence de la température externe à travers le réseau des canalisations. Il est
opportun dinstaller le clapet sur le côté de lair froid de la protection thermique
et de placer la protection le plus près possible du point dentrée des canalisations
dans la partie réchauffée de lédifice.
4. La hauteur pour linstallation de la hotte sur le plan de la cuisine est indiquée dans
la Figure 2. Veiller à ce que le modèle de la hotte choisie soit approprié pour
linstallation.
UNIQUEMENT POUR EMPLOI RÉSIDENTIEL.
NE PAS INSTALLER SUR LES GRILLES AVEC CHAUFFAGE AU GAZ.
AVANT DUTILISER LAPPAREIL, LIRE ATTENTIVEMENT LES PRÉSENTES INSTRUCTIONS.
LINSTALLATION DOIT ÊTRE EFFECTUÉE CONFORMÉMENT AUX REGLEMENTS LOCAUX.
IMPORTANT: Conserver les présentes instructions pour lemploi destinées à lInspecteur de la société électrique.
INSTALLATEUR: Conserver avec lappareil les présentes instructions pour lemploi destinées au propriétaire.
PROPRIÉTAIRE: Conserver les présentes instructions pour toute éventuelle consultation à lavenir.
Avertissements concernant la sécurité: Avant deffectuer le branchement de lappareil, couper le circuit dalimentation et
bloquer le panneau de commandes.
Alimentation requise: 120 V C.A., 60 Hz. 15 ou 20 A
Figure 1*
42 27
min. 33 13/16
max. 49 1/16
4
14 3/4 19 1/4

16
Outils requis pour linstallation
Tournevis
(pozidrive n°2 , torx 10 et 20)
Clé pour vis Allen 4 mm.
Clé universelle 10 mm.
Clé serre-tube 3/8
Perceuse électrique avec mèche
hélicoïdale Ø 10 mm.
Installation Opérations préliminaires à linstallation (Figure 2)
1. a) Choisir la hauteur souhaitée P de la hotte, de façon à ce quelle soit pratique
pour lutilisateur (voir Figure 2) mais non inferieure de 30.
b) Calculer la hauteur de la hotte H par rapport à linstallation (Figure 2). H = K-
C-P.
c) Veiller à ce que la hauteur H soit comprise dans lintervalle des valeurs min./
max. reportées sur la hotte. Dans le cas contraire, adapter linstallation en
fonction des conditions requises.
d) Calculer la hauteur de la structure de support S (en utilisant les formules
reportées dans la Figure 2 et en vérifiant les dimensions de la hotte). Conserver
les calculs pour une installation ultérieure.
Préparation de la sur ace de montage  Installation des supports sur le
pla ond en placoplâtre .
Remarque: Évaluer la profondeur de la hotte, qui pourrait se révéler nettement
supérieure à celle du plan de cuisson.
2. Marquer au plafond laxe de la cuisine ou du plan de cuisson, en utilisant le gabarit
de perçage. Prendre note des positions de la partie avant et du côté de la hotte,
ainsi que des trous de montage reportés sur le gabarit de perçage.
3. Retirer et conserver le gabarit de perçage. Percer et retirer le placoplâtre. Insérer
entre les joints un élément en bois ayant une longueur appropriée (2" x 4") pour
lancrage de la cheminée, comme illustré dans les Figures C et D. Utiliser le
gabarit de perçage pour définir les dimensions et lespace libre requis. Sassurer
que lélément en bois soit monté solidement et parfaitement à plat. En cas de
difficultés ou dexigences particulières, interpeller un technicien spécialisé.
Utiliser en tant que référence le gabarit de perçage et les détails reportés dans
les Figures 3, 4 et 5.
Marquer le poids de lappareil (Tableau 1).
4. Installer la conduite dévacuation (voir Tableau 1 pour les dimensions). Le côté
femelle doit se trouver à une distance de 4-1/2" par rapport au plafond fini et doit
être solidement fixé aux soliveaux. Ne pas utiliser une conduite plus petite par
rapport au raccord.
5. Installer un tube pour câbles électriques de 1/2" en correspondance du point
marqué sur le gabarit de perçage et prolonger la longueur S qui part du plafond.
6. Monter le placoplâtre autour de la conduite et du tube pour les câbles électriques,
puis effectuer le finissage du plafond.
A
C (36"std.)
SH
K
P
K = Hauteur cuisine
C = Hauteur du plan de la cuisine (36"
standard)
P = Hauteur entre le plan de la cuisine et
le fond de la hotte (minimum 30!)
A = Hauteur hotte
H = Hauteur de la hotte par rapport à
linstallation
H = K  C  P
S = Hauteur de la structure de support par
rapport à linstallation.
S =H  A
Figure 2
Figure 3 Figure 4 Figure 5

17
Installation de lappareil
(Remarque: pour installer correctement , la présence de deux personnes pourrait
se révéler nécessaire).
7. Installer le raccord sur la partie la plus haute de la hotte (si précédemment retiré
pour le transport). Enclencher la soupape dans le raccord, appliquer le ruban
en caoutchouc mousse puis exercer une forte pression sur les deux côtés. À
lextérieur du raccord marquer le point V de la soupape qui se trouve à son
intérieur (Figure 6).
Remarque: Les vis de la conduite peuvent être appliquées UNIQUEMENT au-
dessous de cette ligne.
8. Adapter la structure de support en fonction de la cote S établie comme décrit
au Point 1 à page 16. Utiliser 2 vis pour chaque support de fixation. Ne pas
effectuer la fixation au plafond lors de cette phase.
9. Positionner la structure de support au sommet de la hotte. Fixer les écrous
sans serrer (Figures 7 et 8).
10. Insérer lélément de la conduite sur le raccord, de façon à ce que lextrémité
supérieure se trouve sous la partie la plus haute de la structure de support de
5-1/2", et avec le côté mâle orienté vers le haut.
11. Retirer la structure de support de la hotte.
12. Installer la conduite. Effectuer la fixation de la conduite avec le raccord au
moyen des vis spécialement prévues puis appliquer le ruban comme prévu par
le règlement. Fixer sans serrer le collier de connexion (compris) en le
maintenant parfaitement aligné avec la partie la plus haute de la conduite.
Remarque: les vis ne doivent pas entraver la soupape (pour la position des vis,
voir au point 8. ci-dessus).
Fixer sans serrer le collier de connexion (compris), en le maintenant parfaitement
aligné avec le fond de la conduite.
13. Pour installer la structure de support au plafond, utiliser une clé 10 mm. ou une
clé réglable, ou bien un tournevis à tête plate. Percer plusieurs trous de guidage
au plafond. Accrocher la structure de support aux soliveaux en utilisant les 4
vis dancrage fournies avec lappareil. Maintenir le tube pour câbles électriques
de 1/2" à lintérieur de la structure (Figure 3).
14. Pour fixer la hotte, utiliser une clé 10 mm. ou une clé réglable. Appliquer les
écrous sur la partie la plus haute de la hotte.
Ne pas serrer. Soulever la hotte jusquà la structure de support puis faire tourner
celle-ci pour la fixer dans la position correcte (Figure 8). Serrer les écrous à fond.
15. Conduites pour toutes les unités: il est préférable de ne pas laisser un espace
libre supérieur à 1" entre la conduite de la hotte et celle de linstallation
domestique. Adapter le collier de fixation pour le montage sur les deux
conduites puis serrer ce dernier de façon appropriée. Fixer la conduite au
moyen des vis puis appliquer le ruban comme prévu par le règlement. Si
nécessaire, régler définitivement la position angulaire de lunité au plafond, puis
serrer avec force les 4 vis dancrage fixées au plafond, si cette opération na
pas encore été effectuée.
Installation
Figure 7
F
E
G
Figure 6
Figure 7
Figure 8

18
Installation Branchement au réseau dalimentation électrique
AVERTISSEMENTS!
INSTRUCTIONS POUR LE BRANCHEMENT ÉLECTRIQUE DE TERRE
LE PRÉSENT APPAREIL EST ÉQUIPÉ DUNE BOÎTE DE CONNEXION
ÉLECTRIQUE ÉQUIPÉE DE 3 FILS, DONT UN (VERT/JAUNE) EST DESTINÉ
À LA CONNEXION DE TERRE DE LAPPAREIL.
POUR LA PROTECTION CONTRE LE RISQUE DE CHOCS ÉLECTRIQUES,
LE FIL VERT ET JAUNE DOIT ÊTRE CONNECTÉ AU FIL DE TERRE DE
LINSTALLATION ÉLECTRIQUE DOMESTIQUE ET IL NE DOIT PAS  POUR
QUELQUE RAISON QUE CE SOIT  ÊTRE COUPÉ OU ENLEVÉ.
Avertissement: Avant de préparer les connexions électriques, interrompre le circuit
dalimentation du panneau de commande. Alimentation requise: 120 V C.A., 15 ou
20 Amp.
16. Retirer le couvercle de la boîte des connexions électriques, comme illustré dans
la Figure 10.
17. Retirer la partie prédécoupée et installer le serre-câble du tube pour câbles
électriques de 1/2" dans la boîte des connexions électriques.
18. Insérer les trois fils noir, blanc et vert (#16 AWG) dans le tube pour câbles
électriques de 1/2" entre le panneau de commandes et la boîte des connexions
électriques.
19. Connecter le fil noir du panneau de commandes au fil noir ou rouge de la boîte
des connexions électriques, le fil blanc au fil blanc et le fil vert au fil vert/jaune
(Figure 10).
20. Fermer le couvercle de la boîte des connexions électriques, contrôler toutes les
lampes afin de vérifier quelles soient correctement fixées aux douilles
correspondantes puis brancher lalimentation depuis le panneau de commandes.
Contrôler les lampes et le fonctionnement du rotor de ventilation, sur la base des
indications fournies dans la section Emploi et Entretien du présent manuel, puis
effectuer linstallation des filtres.
MONTAGE FINAL
NE PAS UTILISER UN TOURNEVIS ÉLECTRIQUE pour effectuer linstallation
définitive de la couverture de la cheminée.
21. Fixer les écrous avec les crochets de fixation à lintérieur des parties supérieure
et inférieur des couvertures de cheminée dans toutes les fentes rectangulaires.
Figures 11-12
22. Assemblez les deux parties supérieures de la cheminée.
Vissez les deux parties à laide de 4 vis (2 de chaque côté  voir aussi le schéma
en plan pour lassemblage des deux parties). Figure 11.
23. Fixez lensemble cheminée supérieure à la structure, à proximité du plafond, à
laide de deux vis (une de chaque côté). . Figure 11.
Figure 10
Figure 11
Nut
rear
Chimney
cover
ront
Chimney
cover
Top
chimney-to-structure
fixing point

19
12345678
Nut
rear
Chimney
cover
ront
Chimney
cover
X
X
Figure 12
Figure 13
Installation 24. Assemblez les deux parties inférieures de la cheminée de façon quelles
recouvrent la structure, utilisez 6 vis (3 de chaque côté, voir aussi schéma en
plan pour lassemblage des deux parties).. Figure 12.
25. Faire glisser la partie supérieure des couvertures dans son logement de manière
quelle couvre le groupe moteur et la boîte de connexions électriques. Figure 12.
26. Appliquez 2 bordures (fournies) afin de recouvrir les points de fixation des parties
de la cheminée inférieure (ATTENTION! LES BORDURES DE LA CHEMINÉE
INFÉRIEURE SONT RECONNAISSABLES CAR ELLES SONT PLUS ÉTROITES
ET MOINS PROFONDES).
Les bordures les plus larges et les plus profondes doivent être utilisées pour la
cheminée supérieure et coupées à la mesure désirée. Figure 13.
Attention!
Les bordures doivent être ixées en utilisant le ruban bi-adhési ourni
(pour chaque bordure, deux segments doivent être utilisés).
Couper le ruban en 8 segments, ensuite retirer la bande de protection de chaque
côté et appliquer les segments tout près des vis qui fixent les conduits de la
cheminée la structure.
REMARQUE: Ne pas serrer excessivement, afin déviter tout risque de déformer le
métal.
27. Laisser le présent manuel à la disposition du propriétaire.

20
Emploi et Entretien
Fonctions du panneau
des commandes
DEL de saturation du filtre anti-graisse
La DEL de puissance daspiration 2 illustrée dans la Figure 12 est marquée par la lettre F. La DEL clignote lorsquil est
nécessaire de nettoyer le filtre anti-graisse (après 40 heures demploi). Pour le nettoyage des filtres, suivre les instructions
fournies dans le présent manuel. Après avoir nettoyé les filtres anti-graisse, effectuer une remise à létat initial du dispositif
de signalisation en maintenant appuyé le poussoir dextinction moteur (OFF) pendant 3 secondes environ, jusquà ce que
le signal (bip) soit activé.
Instructions relatives au fonctionnement
Nous conseillons dallumer le rotor de ventilation environ 5 minutes avant de commencer la cuisson, afin dactiver le tirage des
courants dair à travers la hotte.
Définir une vitesse réduite pour les conditions demploi normales et une vitesse plus élevée en cas de fumée ou odeurs intenses.
Réduire au maximum les courants de tirage transversaux susceptibles de réduire le icacité de la hotte.
LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT DUTILISER LA HOTTE.
Afin de pouvoir utiliser la hotte de façon satisfaisante il faut se familiariser avec
toutes ses fonctions:
Figure 14
Poussoir moteur
éteint (OFF)
DEL de puissance
daspiration 1. La
del sallume (ON)
lorsque la
puissance
daspiration 1 est
sélectionnée.
Poussoir
moteur allumé
(ON) et poussoir
de puissance
daspiration 1,
2, 3, 1,....
DEL de puissance
daspiration 2. La del
sallume (ON) lorsque
la puissance
daspiration 2 est
sélectionnée.
DEL de puissance
daspiration 3. La del
sallume (ON) lorsque
la puissance
daspiration 3 est
sélectionnée.
DEL de puissance
daspiration inten-
sive. La del
sallume (ON)
lorsque la
puissance
daspiration inten-
sive est
sélectionnée.
Poussoir de puissance
daspiration intensive.
Le réglage reste acti
pendant 10 minutes,
puis la hotte retourne à
la vitesse
présélectionnée.
Poussoir lampe
éteinte (OFF)
Poussoir lampe
allumée (ON)
