Elem Garden Technic RIDER61-P User manual

Page 1 de 181
RIDER61-P RIDEREL61-P
FR TONDEUSE A GAZON AUTOPORTEE
TRADUCTION DES INSTRUCTIONS ORIGINALES
NL GRASMAAIER
VERTALING VAN DE ORIGINELE INSTRUCTIES
GB LAWN MOWER
ORIGINAL INSTRUCTIONS
S10 M03 Y2015
Cette tondeuse est livrée SANS HUILE NI ESSENCE dans le moteur - Deze maaier wordt geleverd zonder olie
of benzine in de motor - This mower is shipped WITHOUT OIL OR GASOLINE in the engine

Page 2 de 181
Attention ce manuel fait la description de 2 modèles
RIDER61-P : Equipé d’un bac, éjection arrière
RIDEREL61-P : livré sans bac récolteur, éjection latérale
Let op deze handleiding is de beschrijving van twee modellen
RIDER61-P: Voorzien van een lade, achterwaartse uitworp
RIDEREL61-P: zonder opvangbak geleverd, zijuitworp
Warning this manual is the description of two models
RIDER61-P : Equipped with a tray, rear discharge
RIDEREL61-P : supplied without collector tray, side discharge

Page 3 de 181
FR TONDEUSE A GAZON AUTOPORTEE
TRADUCTION DES INSTRUCTIONS ORIGINALES
INTRODUCTION
Cher client,
Nous vous remercions d'avoir choisi un de nos produits. Nous espérons que l'utilisation
de votre nouvelle machine vous donnera pleinement satisfaction et qu'elle répondra
entièrement à vos attentes. Ce manuel a été rédigé afin de vous permettre de faire
connaissance avec votre machine et d'être en mesure de l'utiliser de manière sûre et
efficiente. N'oublie pas qu'il fait partie intégrante de la machine, aussi garde -le à portée
de main afin de pouvoir le consulter à tout moment et le transmettre à l'acheteur si vous
revende la machine.
Votre nouvelle machine a été conçue et construite dans le respect des réglementations
existantes et est sûre et fiable lorsqu'elle est utilisée pour tondre et collecter l'herbe
suivant les instructions données dans ce manuel (usage conforme). Utiliser la machine
de toute autre manière ou ignorer les instructions d'utilisation sûre, de maintenance et de
réparation est considéré comme un « usage non conforme » (☛5.1) qui annulera la
garantie et le fabricant déclinera toute responsabilité, rejetant la faute sur l'utilisateur,
pour tout dommage ou blessure encouru par lui-même ou d'autres personnes dans de
tels cas.
Comme le produit fait l'objet d'améliorations permanentes, vous pouve trouver de
minimes différences entre votre machine et les descriptions contenues dans ce manuel.
Certaines modifications peuvent être faites à la machine sans avertissement préalable et
sans obligation de mettre à jour le manuel, bien que les caractéristiques de sécurité et de
fonctionnement restent inchangées. En cas de doute, n'hésite pas à contacter votre
revendeur. Et maintenant, bon travail !

Page 4 de 181
SERVICE APRES-VENTE
Ce manuel donne toutes les instructions nécessaires pour utiliser la machine et effectuer
la maintenance de base qui peut être exécutée par l'utilisateur.
Pour toutes informations non contenues dans ce document, contacte votre revendeur
local ou un centre de service après-vente autorisé > [e-mail]
Si vous le désire , votre revendeur se fera un plaisir de vous proposer un contrat de
maintenance personnalisé pour vos besoins. Ceci vous permettra de maintenir les
meilleures performances de votre nouvelle acquisition, préservant sa valeur.
TABLE DES MATIERES
TABLE DES MATIERESTABLE DES MATIERES
TABLE DES MATIERES
1. SÉCURITÉ......................................................................................................................
Réglementations d'utilisation sûre de la machine
. IDENTIFICATION DE LA MACHINE ET DE SES COMPOSANTS................................
Explications comment identifier la machine et ses composants principaux
3. DEBALLAGE ET ASSEMBLAGE..................................................................................
Explications comment retirer l'emballage et comment assembler les éléments séparés
4. COMMANDES ET INSTRUMENTS..............................................................................
Position et fonctions des commandes
5. COMMENT UTILISER LA MACHINE...........................................................................
Fournit des indications de travail efficace et sûr
5.1 Recommandations de sécurité................................................................................
5. Pourquoi les dispositifs de sécurité interviennent....................................................
5.3 Opérations préliminaires avant de commencer le travail.........................................
5.4 Utilisation de la machine..........................................................................................
5.5 Utilisation sur des pentes........................................................................................
5.6 Transport................................................................................................................
5.7 Conseil pour obtenir une bonne coupe....................................................................
6. MAINTENANCE...........................................................................................................
Toutes les informations pour maintenir les performances optimales de la machine
6.1 Recommandations de sécurité....................................................................................
6. Maintenance de routine...............................................................................................
6.3 Interventions sur la machine.......................................................................................

Page 5 de 181
7. PROTECTION DE L'ENVIRONNEMENT....................................................................
Donne des conseils sur l'utilisation de la machine et le respect de l'environnement
8. DÉPANNAGE...............................................................................................................
Aide pour le dépannage rapide en cas de problèmes
9. ACCESSOIRES OPTIONNELS...................................................................................
Description des accessoires disponibles pour des travaux spéciaux
10. SPÉCIFICATIONS......................................................................................................
Résumé des spécifications principales de votre machine

Page 6 de 181
1. SÉCURITÉ
PRECAUTIONS FONDAMENTALES DE SECURITE.
1.1 APPRENDRE A
CONNAITRE LA MACHINE
DANGER ! Lire complètement
et attentivement ce mode
d'emploi. Respecter toutes les
« PRECAUTIONS DE
SECURITE » avant, pendant
et après l'utilisation de la
machine.
Conserver ce manuel et toutes ses
annexes pour consultation future. En cas
de changement de propriétaire, le manuel
doit être remis avec la machine.
1.2 REGLES GENERALES
A 1 IMPORTANT Toute
personne utilisant la tondeuse à
gazon doit d'abord prendre
connaissance des instructions dans
ce manuel et se familiariser
complètement avec les commandes
afin d'assurer une utilisation
correcte et sûre de la machine.
A 2 Ne jamais laisser les enfants de
moins de 16 ans et les personnes
ne maîtrisant pas complètement ces
instructions utiliser la tondeuse à
gazon.
Des réglementations nationales
spécifiques peuvent imposer un âge
minimum à l'opérateur.
Ne jamais démarrer ni utiliser la
tondeuse à gazon près d'autres
personnes, en particulier des
enfants ou des animaux
domestiques.
A 4 Garder à l'esprit que l'opérateur ou
l'utilisateur est responsable en cas
d'accidents ou de dommages à
d'autres personnes ou à leurs biens.
A 5 DANGER pour les personnes.
- Ne pas transporter de
passagers.
- Ne pas transporter de charges
ni accrocher quelque remorque que
ce soit.
- De telles surcharges peuvent affecter
négativement la stabilité de la
machine et surcharger les parties
mécaniques.
- Ne pas apporter de modifications à
la machine.
- Une utilisation incorrecte de la
machine, telle que mentionnée dans
ce paragraphe, annulera la garantie
et dégagera le fabricant de toute
responsabilité en cas de blessures
ou dommages en découlant.
A 6 IMPORTANT Les
utilisateurs de la tondeuse à
gazon doivent être en bonne
condition psychologique et
physique; ne pas utiliser la machine
en cas de fatigue, si on ne se sent
pas bien ni sous l'influence de la
boisson, de drogues ou de
médicaments affectant la rapidité de
réaction.

Page 7 de 181
FORMATION
A 7 Le conducteur doit être formé de
manière appropriée et doit en
particulier faire attention à:
- être prudent et concentré durant le
travail;
- le fait que le glissement d'une
machine le long d'une pente ne peut
pas être contrôlé à l'aide des freins.
Les principales causes de perte de
contrôle de la machine sont :
- manque d'adhérence des roues;
- vitesse trop élevée;
- freinage inadéquat;
- machine inappropriée pour le
travail à effectuer;
- manque de connaissances
élémentaires des effets dérivant de
l'état du terrain, en particulier sur les
pentes.
1.3 PREPARATION
B 1 Durant le travail, porter de solides
chaussures avec une semelle
antidérapante et des vêtements de
protection.
B 2 Toujours utiliser un casque de
protection acoustique, des lunettes
de sécurité ou un masque facial.
B 3 Ne pas utiliser l'équipement pieds
nus ou avec des sandales.
B 4 Ne pas utiliser l'équipement avec
des vêtements amples susceptibles
d'être agrippés par la machine.
B 5 Inspecter soigneusement la zone
prévue pour l'utilisation de la
tondeuse à gazon et éliminer tous
les objets pouvant être projetés par
la machine.
B 6 DANGER d'incendie.
- L'essence est hautement inflammable.
B 6.1 Conserver l'essence dans des
récipients spécifiquement conçus à cet
effet.
B 6.2 Faire le plein d'essence
uniquement en extérieur; ne pas fumer
pendant le remplissage.
DANGER d'explosion.
B 6.3 Faire le plein d'essence avant de
démarrer le moteur. Ne pas
enlever le bouchon du réservoir et
ne pas ajouter d'essence pendant
que le moteur tourne ou s'il est
chaud.
B 6.4 En cas d'épanchement d'essence,
ne pas essayer de démarrer le
moteur, mais éloigner la machine
bien à l'écart de l'emplacement de
l'épanchement d'essence afin
d'éviter toute cause d'étincelles ou
d'incendie jusqu'à ce que les
vapeurs d'essence aient
complètement disparu.
B 6.5 Refermer le réservoir d'essence et
les récipients en serrant bien leurs
bouchons.
B 7 Remplacer le silencieux s'il est
défectueux ou endommagé.
B 8 Avant l'utilisation, toujours contrôler
visuellement que la lame, les vis de
fixation de la lame et les couteaux
ne sont pas usés ni endommagés.
Remplacer toutes lames
endommagées ou usées, ainsi que
leurs vis de fixation au complet afin
de maintenir un équilibrage correct.
Les réparations et la maintenance
des parties mécaniques doivent être
effectuées dans un centre de
service après-vente spécialisé.

Page 8 de 181
1.4 REGLES DE
FONCTIONNEMENT
CORRECT
C 1 DANGER ! Ne pas
faire fonctionner le moteur dans un
local fermé ou une zone restreinte
avec risque d'accumulation du
dangereux monoxyde de carbone
contenu dans les gaz
d'échappement.
C 2 Utiliser uniquement sur des terrains
éclairés par la lumière du jour ou un
éclairage artificiel approprié.
C 3 Avant de démarrer le moteur,
déconnecter la lame, placer le
changement de vitesse au point
mort (N) et engager le frein de
stationnement.
C 4 Autant que possible, éviter d'utiliser
la tondeuse à gazon sur du gazon
humide.
C 5 Ne pas l'utiliser sur des terrains en
pente excessive.
Contrôler les limites indiquées dans le
manuel.
ATTENTION -Risque de renversement
sur les fortes pentes.
# Ne pas utiliser la machine sur des
pelouses présentant une pente
supérieure à 25% (14°).
# Ne pas utiliser la machine sur des
pelouses présentant une pente
latérale supérieure à 15% (8°).
C 6 Ne pas oublier qu'il n'y a pas de
pente « sans danger ». Le
déplacement sur des pelouses en
pente exige une attention spéciale
et de l'expérience. Pour éviter les
renversements:
- ne jamais arrêter ni démarrer
brusquement dans les pentes;
- engager la vitesse en douceur et
toujours garder une vitesse
engagée, en particulier sur les
pentes en descente;
- réduire la vitesse dans les pentes
et les tournants serrés;
- ne jamais descendre les pentes
avec le changement de vitesse au
point mort (N); engager une petite
vitesse;
- faire attention sur les monticules,
sur les bosses et aux dangers
dissimulés;
- ne jamais traverser de pentes,
mais toujours en montée ou en
descente.
C 7 Prudence lors de changement de
direction dans les pentes.
C 8 Arrêter la lame en cas de traversée
d'un autre terrain que des pelouses
et lorsque la tondeuse à gazon est
transportée vers et depuis la zone
de travail.
C 9 Ne pas utiliser la tondeuse à gazon
si les protections sont défectueuses
ni sans les dispositifs de sécurité,
comme par exemple le sac à herbe.
C 10 Ne pas modifier les réglages du
moteur et ne pas le manipuler pour
augmenter la vitesse du moteur.
Une vitesse trop élevée du moteur
peut être source de blessures.

Page 9 de 181
C 11 Débrayer la lame et la commande
d'entraînement avant de démarrer le
moteur.
C 12 Tenir les mains et les pieds à l'écart
de la lame. Toujours rester à l'écart
de l'ouverture de déchargement de
l'herbe.
C 13 Avant de quitter le siège du
conducteur :
- mettre le changement de vitesse au point
mort (N) et engager le frein de
stationnement (fig. 37-38)
- débrayer la lame et abaisser le
porte-lame;
- arrêter le moteur et retirer la clé de
contact;
C14 DANGER- Avant
d'effectuer tous travaux
d'inspection, de nettoyage
et de maintenance sur la
machine, avant de
débloquer le conduit
d'évacuation de l'herbe,
arrêter le moteur, retirer la
clé de contact et suivre
les instructions dans le
manuel.
DANGER - Les lames
sont tranchantes; risque
de graves blessures.
Avant d'effectuer tous
travaux d'inspection, de
nettoyage et de
réparation sur les parties
coupantes, arrêter le
moteur et retirer la clé de
contact. Déconnecter
maintenant le câble de la
bougie d'allumage et
conserver le capuchon
(fig. 51) afin d'empêcher
tout démarrage
accidentel.
DANGER - Les lames
sont tranchantes; risque
de graves blessures.
Attendre l'arrêt complet
des lames et de toutes les
parties mobiles avant de
les toucher. Les lames
continuent de tourner
pendant un certain temps
après que le moteur a été
coupé ou que la
commande des lames a
été désactivée.
C 15 Débrayer la lame durant le transport
et chaque fois que la machine n'est
pas utilisée.
C 16 Arrêter le moteur, retirer la clé de
contact et débrayer la lame;
- avant de quitter la machine;
- avant de faire le plein d'essence;
- avant de retirer le sac à herbe;
- avant de régler la hauteur de coupe si
l'opération n'est pas effectuée
depuis le siège du conducteur.
C 17 Vérifier que l'accélérateur est sur la
position minimale avant de couper
le moteur.
C 18 Arrêter le moteur, retirer la clé de
contact et débrancher le câble de la
bougie d'allumage;
- si vous heurtez un corps étranger,
arrêtez le moteur, déconnectez le
câble de la bougie d'allumage et
inspectez soigneusement la
tondeuse à gazon pour dommage
éventuel.
Faire réparer tous dommages avant
de redémarrer le moteur; faire appel
aux services d'un centre de service
après-vente autorisé.
- si la machine manifeste des vibrations

Page 10 de 181
inhabituelles, arrêter le moteur et
rechercher immédiatement la cause
des vibrations. De manière
générale, des vibrations
inhabituelles indiquent la présence
d'un problème.
C19 En cas d’orage, évitez de tondre
et rangez la tracteur tondeuse à l’abri.
C20 Avant de partir en marche
arrière, désactivez le plateau de
coupe et remontez-le.
1.5 MAINTENANCE ET
RANGEMENT
D 1 Contrôler que tous les écrous et vis
sont bien serrés, de façon à ce que
la tondeuse à gazon soit en bon état
de fonctionnement et de sécurité
d'utilisation.
D 2 Attendre le refroidissement complet
du moteur avant le nettoyage, le
réglage ou la réparation.
DANGER de brûlures.
D 3 Ne jamais ranger la tondeuse à
gazon dans une zone restreinte
avec de l'essence dans le réservoir,
les vapeurs pouvant atteindre une
flamme nue ou une source
d'étincelles.
D 4 Attendre le refroidissement du
moteur avant de ranger la tondeuse
à gazon dans une zone restreinte.
D 5 Afin de réduire le risque d'incendie,
maintenir le moteur, le silencieux
(logement de la batterie) et la zone
de stockage d'essence exempts
d'herbe, de feuilles ou d'excès de
graisse.
D 6 Contrôler fréquemment que le sac à
herbe n'est pas usé ou déchiré.
D 7 Pour des raisons de sécurité,
réparer toutes pièces usées ou
endommagées. Utiliser uniquement
des pièces de rechange d'origine.
Les pièces de rechange qui ne sont
pas d'origine peuvent ne pas
convenir correctement et provoquer
des dommages et être source de
danger.
D 8 Si vous devez vidanger le réservoir,
faites-le à l'air libre.
D 9 Si la machine doit être mise à l'écart
ou laissée sans surveillance,
abaisser le porte-lame et enlever la
clé de contact afin d'empêcher des
personnes non autorisées de
démarrer la machine.
D 10 Contrôler régulièrement ou faire
contrôler dans un centre de service
après-vente le serrage de la la me
et des boulons de fixation du
moteur.
D 11 L'aiguisage des lames et le réglage
de l'équilibrage, y compris le
démontage et le remontage, sont
des opérations exigeantes qui
requièrent des compétences
spécifiques ainsi qu'un équipement
spécial; en particulier pour des
raisons de sécurité, ces opérations
doivent être effectuées par un
centre de service après-vente
spécialisé. La même chose
s'applique au remplacement de la
lame par une nouvelle.
D 12 La lame de la tondeuse à gazon est
tranchante et peut couper la peau. Vous
devez prendre les précautions
nécessaires lorsque vous travaillez près
de la lame ou sur celle-ci.
Portez des gants épais.

Page 11 de 181
1.6 SECURITE DE LA
MACHINE
Votre tondeuse à gazon a été conçue
conformément à des normes de sécurité
spécifiques. C'est pourquoi des systèmes
de sécurité ont été montés (commutateurs
de type fig. 35-36 élément 1), qui
fonctionnent comme suit:
A) empêchent le démarrage du moteur
si toutes les conditions de sécurité ne
sont pas réunies.
Les conditions à satisfaire sont:
1) interrupteur de démarrage en position
2) frein de stationnement engagé
4) lame de coupe débrayée
B) en cas de manque d'une seule
condition de sécurité, le moteur est
arrêté;
Le moteur s'arrête si:
1) l'opérateur quitte le siège du
conducteur avec la rotation de la lame
activée.
2) le sac à herbe est levé sans avoir
débrayé la rotation de la lame
3) la rotation de la lame est engagée sans
que le sac ait été mis en place
4) la marche arrière est engagée sans
avoir débrayé la rotation de la lame.
DANGER Ne jamais manipuler
les interrupteurs de sécurité et leurs
conducteurs. En cas de défaut, ne pas
utiliser la machine, mais contacter un
centre de service après-vente qualifié.
1.7 USAGE CONFORME
Cette machine est destinée à être utilisée
à l'air libre uniquement comme
tondeuse à gazon pour pelouses et
zones herbeuses dans des jardins et en
conformité avec les instructions de
sécurité et d'exploitation mentionnées
dans ce manuel.
Toute autre utilisation sera considérée
comme « dangereuse » et annulera la
garantie et dégagera le fabricant de toute
responsabilité.
DANGER Cette machine n'est
pas autorisée à circuler sur le
réseau routier public et n'est
pas homologuée pour le transport de
personnes.
Batterie
N'utiliser que le chargeur d'origine
fourni.
La tension du secteur doit
coïncider avec la tension de
service du chargeur.
L’emploi d’un chargeur dont les
caractéristiques électriques
seraient différentes de celles du
chargeur recommandé pourrait
endommager la batterie.
Eviter toute charge rapide ou
surcharge qui pourrait raccourcir
la durée de vie de la batterie.
Attention !
Pour les chargeurs de batterie
pour batteries au plomb

Page 12 de 181
■Ne charger la batterie de
démarrage que dans un local sec et
bien ventile.
■Ne pas mettre la tondeuse à
gazon en marche pendant la
procédure de charge.
N’essayez pas de charger une
batterie qui ne soit pas une batterie
plomb-acide avec ce chargeur.
Ne jamais tenter de charger une
batterie endommagée ou une
batterie gelée ou encore une batterie
non rechargeable.
 Si la batterie est utilisée de
manière incorrecte, du liquide peut
être éjecté de la batterie, évitez le
contact avec ce liquide. En cas de
contact accidentel, rincez à l’eau. Si
du liquide entre en contact avec les
yeux, consultez un médecin. Le
liquide éjecté par la batterie peut
entraîner une irritation ou des
brûlures.
 N’ouvrez pas la batterie vous–
même. Il existe un risque de
court-circuit.
 Protégez la batterie contre la
chaleur, par exemple, contre le
rayonnement direct du soleil ou un
incendie. Il existe un risque
d’explosion.
 Ne court-circuitez pas la batterie.
Il existe un risque d’explosion.
 En cas de dommage ou
d’utilisation incorrecte de la batterie,
des vapeurs peuvent être émises. En
cas d’affection due aux vapeurs,
faites entrer de l’air frais et consultez
un médecin. Les vapeurs peuvent
irriter les voies respiratoires.
Ne pas brûler le
chargeur et le
pack-batterie
Ne pas exposer le
chargeur et le
pack-batteries à
l’humidité.
Pb
Batterie au plomb
Chargeur
Cet appareil peut être utilisé par
des enfants âgés d'au moins 8 ans
et par des personnes ayant
des capacités physiques,
sensorielles ou mentales réduites
ou dénuées d’expérience ou de
connaissance, s'ils (si elles) sont
correctement surveillé(e)s ou si
des instructions relatives à
l'utilisation de l'appareil en toute
sécurité leur ont été données et si
les risques encourus ont été
appréhendés. Les enfants ne
doivent pas jouer avec l’appareil.
Le nettoyage et l'entretien par
l'usager ne doivent pas être
effectués par des enfants sans
surveillance.
 Protégez le chargeur de batterie
contre la pluie et l’humidité. La
pénétration de l’eau dans un
chargeur de batterie augmente le
risque de choc électrique.

Page 13 de 181
 Rechargez uniquement à l’aide
du chargeur indiqué par le fabricant.
Un chargeur est adapté à un type de
batterie, son utilisation avec une
autre batterie peut entraîner un
risque d’incendie.
 Ne chargez pas d’autres
batteries. Le chargeur de batterie est
réservé à la charge de nos batteries
dans la plage de tensions indiquée.
S’il est utilisé autrement, il existe un
risque d’incendie et d’explosion.
 Maintenez le chargeur de batterie
propre. La contamination peut
entraîner un choc électrique.
 Vérifiez le chargeur de batterie, le
câble et la fiche avant chaque
utilisation. N’utilisez pas le chargeur
de batterie lorsqu’il présente des
défauts. N’ouvrez pas vous-même le
chargeur de batterie et faites-le
réparer uniquement par du personnel
qualifié qui utilise des pièces
détachées d’origine. Des chargeurs
de batterie, câbles et fiches
endommagés augmentent le risque
de choc électrique.
 N’utilisez pas le chargeur de
batterie sur des surfaces facilement
inflammables (par exemple, papier,
textiles, etc.) ou dans des
environnements pouvant
s’enflammer. Il existe un risque
d’incendie dû au chauffage du
chargeur de batterie pendant la
charge.
 Le câble d'alimentation ne peut
pas être remplacé. Si le câble est
endommagé, il convient de mettre
l'appareil au rebut.

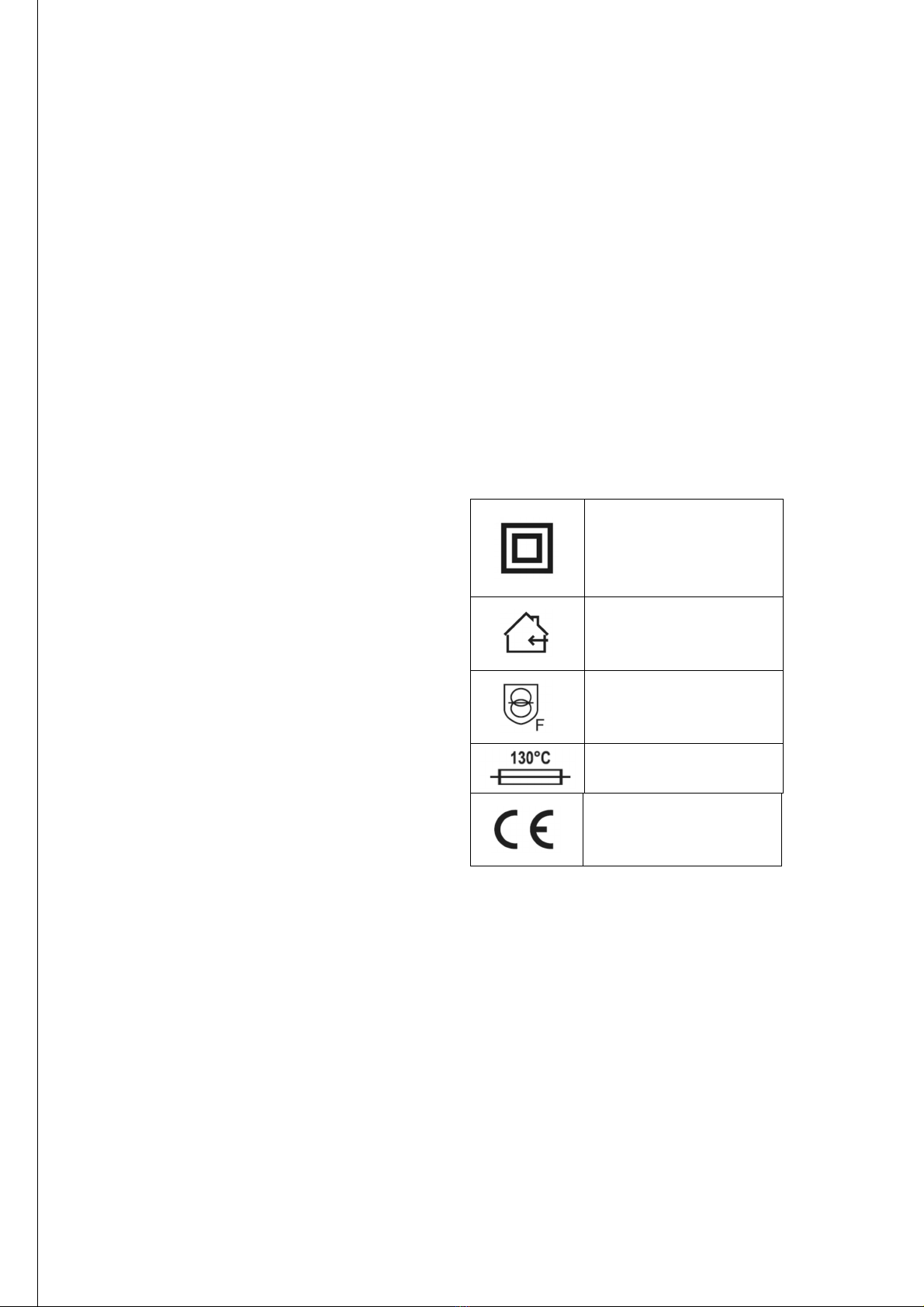

Pictogrammes sur le chargeur
Le chargeur comporte les
pictogrammes suivants :
Machine de la classe II –
Double isolation – vous
n’avez pas besoin d’une
prise avec mise à terre.
Utilisez le chargeur de
batterie en intérieur
uniquement.
Transformateur a
sécurité intrinsèque.
Interrupteur de coupure.
Ce produit est conforme
aux directives CE en
vigueur.

Page 14 de 181
Premiers secours
Veuillez-vous assurer qu'une trousse de premiers secours est immédiatement disponible
en tout temps en cas d'accident. Après avoir utilisé un élément de la trousse de premiers
secours, vous devez le remplacer sans tarder.
Lorsque vous demandez de l'aide, fournissez les informations suivantes :
- Le lieu de l'accident
- Ce qui s'est passé
- Le nombre de blessés
- Le type de blessures
- Votre nom !
Vibrations
Au bout d'une assez longue durée d'utilisation de la machine, les vibrations
peuvent provoquer une perturbation de l'irrigation sanguine des mains («
maladie des doigts blancs »).
Il n'est pas possible de fixer une durée d'utilisation valable d'une manière
générale, car l'effet des vibrations dépend de plusieurs facteurs.
1.1 COMMENT LIRE LE MANUEL
Ce manuel décrit différentes versions de la machine, qui peuvent principalement différer
par :
--- type de transmission : avec réducteur mécanique ou convertisseur de vitesse continu.
--- l'inclusion de composants ou accessoires qui peuvent ne pas être disponibles dans
certaines régions.
--- montage d'équipement spécial.
Le symbole met en évidence toutes les différences en cours et est suivi d'une
indication de la version à laquelle il se rapporte.
Le symbole « ☛ » fait référence à une autre partie du manuel où des informations ou
explications complémentaires sont données.
Certains paragraphes dans le manuel contiennent des informations d'une importance
particulière pour la sécurité et le fonctionnement et sont mis en évidence et signifient ce
qui suit :
Ils donnent des détails ou des informations
complémentaires sur ce qui a déjà été
exposé et visent à éviter des dommages à la machine
.
REMARQUE
REMARQUEREMARQUE
REMARQUE
ou
IMPORTANT
IMPORTANTIMPORTANT
IMPORTANT

Page 15 de 181
Le non
Le nonLe non
Le non-
--
-respect entraînera un risque de blessure à
respect entraînera un risque de blessure à respect entraînera un risque de blessure à
respect entraînera un risque de blessure à
soi
soisoi
soi-
--
-même ou à des tiers.
même ou à des tiers.même ou à des tiers.
même ou à des tiers.
Le non
Le nonLe non
Le non-
--
-respect entraînera un
respect entraînera un respect entraînera un
respect entraînera un risque
risque risque
risque
de blessure grave ou de mort pour soi
de blessure grave ou de mort pour soide blessure grave ou de mort pour soi
de blessure grave ou de mort pour soi-
--
-même ou des tiers.
même ou des tiers.même ou des tiers.
même ou des tiers.

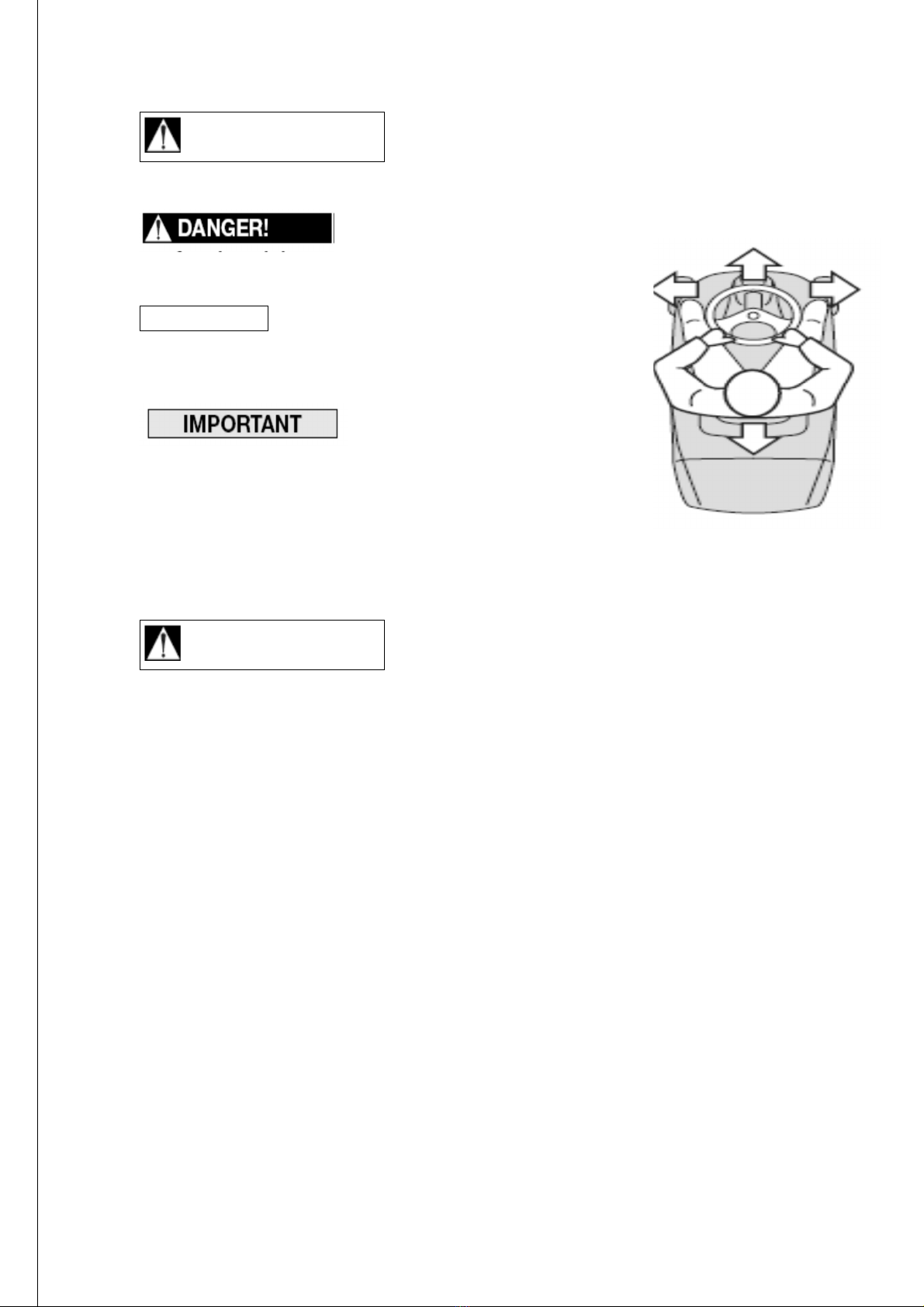

Lorsqu'il est fait référence à une position sur la
machine « avant », « arrière », côté « gauche »
ou côté « droit », ceci est déterminé en regardant dans la direction
de déplacement vers l'avant
.
Pour toute utilisation et les
opérations de maintenance sur le moteur ou la batterie qui ne sont
pas décrits dans ce manuel, consulte les manuels
correspondants qui font partie intégrante de toute la
documentation fournie avec la machine.
1. CONSIGNES GÉNÉRALES DE SÉCURITÉ
À lire attentivement avant d'utiliser la machine
À lire attentivement avant d'utiliser la machineÀ lire attentivement avant d'utiliser la machine
À lire attentivement avant d'utiliser la machine.
A) FORMATION
1) Lisez attentivement les instructions. Familiarise -vous avec les commandes et
l'utilisation correcte de l'appareil.
2) Ne laisse jamais un enfant ou toute autre personne n’ayant pas pris connaissance
des instructions d’utilisation se servir de la machine. Des réglementations locales
peuvent éventuellement fixer une limite d’âge inférieure quant à l’utilisateur.
3) Ne tondez jamais la pelouse lorsque des personnes, en particulier des enfants,
ou des animaux domestiques se trouvent à proximité.
4) Garde à l'esprit que l'opérateur ou l'utilisateur de la tondeuse est responsable des
accidents et des dommages causés à autrui ou à ses biens.
5) Ne transporte pas de passagers.
6) Tous les opérateurs doivent demander et obtenir une formation professionnelle et
pratique. Une telle formation doit inclure :
--- la nécessité du soin et de la concentration lors du travail avec des machines
autotractées ;
--- vous ne pouve pas utiliser le frein pour reprendre le contrôle d'une machine
autotractée glissant dans une descente. Les raisons principales de la perte de contrôle
sont :
--- adhérence insuffisante des roues ;
AVERTISSEMENT!
REMARQUE
REMARQUEREMARQUE
REMARQUE
AVERTISSEMENT!

Page 16 de 181
--- vitesse excessive ;
--- freinage inadéquat ;
--- type de machine inapproprié pour le travail effectué ;
--- absence de prise de conscience de l'effet des conditions du sol, en particulier des
pentes ;
B) PRÉPARATION
1) Pendant la tonte, portez toujours des chaussures robustes et des pantalons
longs. Ne faites jamais fonctionner l'équipement pieds nus ou en sandalettes.
2) Inspecte soigneusement la one d'utilisation de l'équipement et retire tous les objets
pouvant être projetés par la machine.
3) DANGER ! L'essence est hautement inflammable :
--- stocker l'essence dans des conteneurs conçus spécifiquement à cet effet ;
--- faire le plein en extérieur uniquement et ne pas fumer pendant le remplissage ;
--- ajouter de l'essence avant de démarrer le moteur. N'ouvrez jamais le bouchon du
réservoir à carburant pour ajouter de l'essence pendant que le moteur tourne ou
est encore chaud ;
--- si vous épanche de l'essence, ne faites pas démarrer le moteur et écarte la machine
de la one d'épanchement. Ne crée pas de source d'inflammation tant que les vapeurs
d'essence ne se sont pas évaporées.
--- replace et ferme bien tous les bouchons de réservoir à carburant et de bidon
d'essence.
4) Remplace les silencieux défectueux.
5) Avant l'utilisation, toujours contrôler visuellement que la lame, les vis de fixation de la
lame et les couteaux ne sont pas usés ni endommagés. Toujours remplacer lame et les
vis de fixation usées ou endommagées par groupe entier afin de préserver l'équilibre.
C) FONCTIONNEMENT
1) Ne pas démarrer le moteur dans un espace confiné, où les fumées de monoxyde de
carbone dangereux peuvent s'accumuler.
2) Utilise la tondeuse uniquement à la lumière du jour ou avec un bon éclairage artificiel.
3) Avant de démarrer le moteur, débrayer les lames et passer au point mort.
4) Ne pas utiliser sur des pentes de plus de 10° (17%).
5) Ne pas oublier qu'il n'y a pas de pente « sans danger ».
Le déplacement sur des pentes herbeuses requiert un soin particulier. Pour éviter un
renversement :
--- ne pas démarrer ni s'arrêter brusquement lors des déplacements en montée ou en
descente ;
--- engager l'entraînement lentement et toujours maintenir la machine en prise, en
particulier lors des trajets en descente ;
--- maintenir une basse vitesse de la machine sur les pentes et dans les tournants étroits ;

Page 17 de 181
--- rester attentif aux bosses et creux et autres dangers cachés ;
--- ne jamais tondre transversalement à la pente.
6) Arrêter la rotation de la lame avant de traverser des surfaces autres que de l'herbe.
7) Ne jamais faire fonctionner l'appareil si les protections sont endommagées ou
sans les dispositifs de sécurité.
8) Ne pas changer les réglages du limiteur de vitesse du moteur ni mettre le moteur
en survitesse. Faire fonctionner le moteur à une vitesse excessive augmente le risque de
blessures corporelles.
9) Avant de quitter le siège du conducteur :
--- débrayer les lames et abaisser les fixations ;
--- mettre au point mort et appliquer le frein de stationnement ;
--- arrêter le moteur et retirer la clé de contact (pour les modèles avec démarreur
électrique).
10) Débrayer la lame, arrêter le moteur et retirer la clé de contact (pour les modèles
avec démarreur électrique) :
--- avant d'éliminer des bourrages ou des goulottes bouchées ;
--- avant de nettoyer, contrôler ou effectuer des travaux sur la machine；
--- après avoir heurté un objet étranger. Inspecter la machine pour dommage et effectuer
les réparations éventuelles avant de redémarrer et de faire fonctionner l'équipement ;
--- si la tondeuse commence à vibrer anormalement (vérifier immédiatement).
11) Débrayer la lame pendant le transport ou lorsqu'elle n'est pas utilisée.
1 ) Arrêter le moteur et débrayer la lame :
--- avant de faire le plein ;
--- avant d'enlever le bac de ramassage.
13) Réduire le réglage des ga avant d'arrêter le moteur.
D) MAINTENANCE ET STOCKAGE
1) Vérifier que tous les écrous, boulons et vis sont bien serrés afin que l'équipement
fonctionne sans danger.
2) Ne jamais ranger la tondeuse à ga on avec du carburant dans le réservoir à l'intérieur
d'un bâtiment où les vapeurs sont susceptibles d'entrer en contact avec une flamme nue
ou une étincelle.
3) Laisser le moteur refroidir avant de ranger la machine dans un endroit confiné.
4) Afin de réduire le risque d'incendie, maintenir le moteur, le silencieux d'échappement,
le logement de la batterie et la one de stockage d'essence exempts d'herbe, de feuilles
ou d'excès de graisse.
5) Contrôler régulièrement l'usure et la détérioration du bac de ramassage.
6) Remplacer les pièces usées ou endommagées pour préserver la sécurité.
7) Si le réservoir à carburant doit être vidangé, ceci doit être fait à l'extérieur.
8) Lorsque la machine doit être rangée ou laissée sans surveillance, abaisser le
porte-lame.

Page 18 de 181

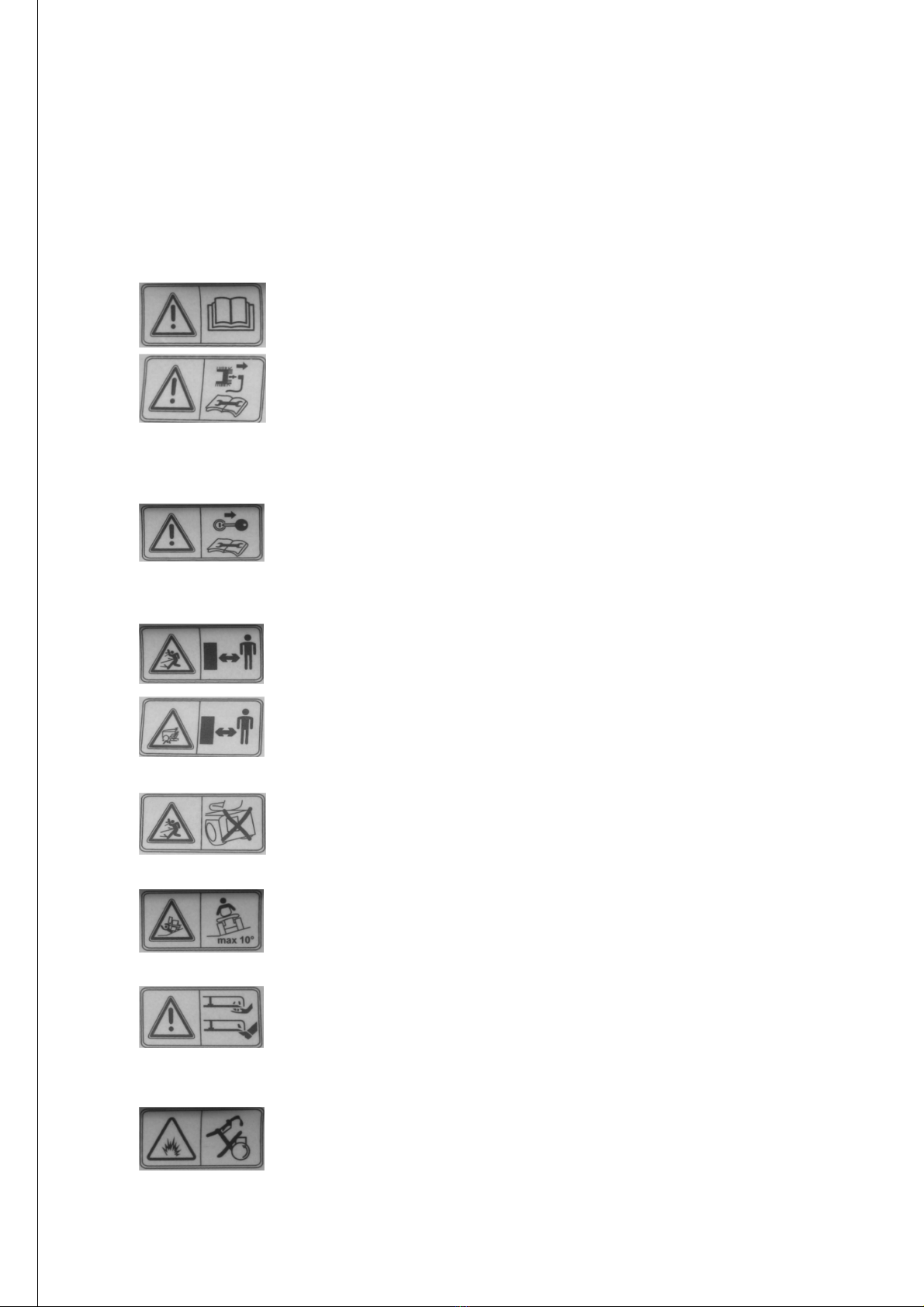

1.3 ÉTIQUETTES DE SECURITE
Votre machine doit être utilisée avec soin. Dès lors, des étiquettes ont été placées sur la
machine afin de vous rappeler de manière figurative les principales précautions à prendre
durant l'utilisation. Ces étiquettes doivent être considérées comme faisant partie
intégrante de la machine. Si une étiquette devait se détacher ou devenir illisible,
contacte votre revendeur pour la remplacer. Leur signification est expliquée ci-dessous.
Avertissement : lise le mode d'emploi avant d'utiliser cette machine.
Avertissement (pour les modèles à démarrage ma uel) :
déconnecter le capuchon de la bougie d'allumage et lire les instructions avant d'effectuer
tous travaux de maintenance ou de réparation.
Avertissement (pour les modèles à démarrage électrique) : retirer
la clé et lire les instructions avant d'effectuer tous travaux de maintenance ou de
réparation.
Danger ! Projection d'objets : Maintene les tiers à distance.
Danger ! Mutilation : veille à ce que les enfants restent à l'écart de la
machine à tout moment lorsque le moteur tourne.
Danger ! Projection d'objets : ne faites pas fonctionner la machine
sans le bac de ramassage en place.
Danger ! Tonneau de la machine : n'utilise pas cette machine sur
des pentes supérieures à 10°.
Danger de blessure par coupure. Lames en mouvement. Ne mette
pas les mains ni les pieds à proximité ou en dessous de l'ouverture de la plaque de
coupe.
Risque d‘explosion Ravitaillez uniquement lorsque le moteur est

Page 19 de 181
éteint
Danger ! Ne restez pas à proximité de la machine en
fonctionnement Fumées toxiques, n’utilisez pas à l’intérieur.
Ce produit est conforme aux directives CE en vigueur.
Ne pas utiliser en présence de pluie ou d'humidité .
SYMBOLES D'AVERTISSEMENT
DANGER - Risque de renversement sur les fortes
pentes.
DANGER - Risque de renversement sur les fortes
pentes.
Ne pas utiliser la machine sur des pelouses
présentant une pente supérieure à 25% (14°).
Ne pas utiliser la machine sur des pelouses
présentant une pente latérale supérieure à 15%
(8°).
DANGER - Surfaces chaudes: danger de brûlures.
Attendre le refroidissement complet du moteur
avant de procéder à des réglages ou de faire la
maintenance du moteur lui-même.

Page 20 de 181
Avertissement
surfaces chaudes !
Avertissement
tension électrique dangereuse
Le carburant est hautement
inflammable.
Ravitaillez avant de mettre l‘appareil en
marche.
Il est interdit de ravitailler ou d‘ouvrir le
réservoir
lorsque le moteur est en marche ou
encore chaud.
Attention, danger d’entraînement!
Danger : Démembrement.
Le plateau de coupe de cette tondeuse
peut amputer des membres.
