Elem Garden Technic CTE32-1 User manual

1
CTE32-1
FR TONDEUSE ÉLECTRIQUE
TRADUCTION DES INSTRUCTIONS D’ORIGINE
NL ELEKTRISCHE GRASMAAIER
VERTALING VAN DE ORIGINELE INSTRUCTIES
GB ELECTRIC LAWN MOWER
ORIGINAL INSTRUCTIONS
IT TOSAERBA ELETTRICO
TRADUZIONE DELLE ISTRUZIONI ORIGINALI
S49 M12 Y2014
Sous réserve de modifications / Technische wijzigingen voorbehouden
Subject to technical modifications / Con riserva di modifiche

2
1
4
11
3
2
5
6
9
8
7
10
5

3

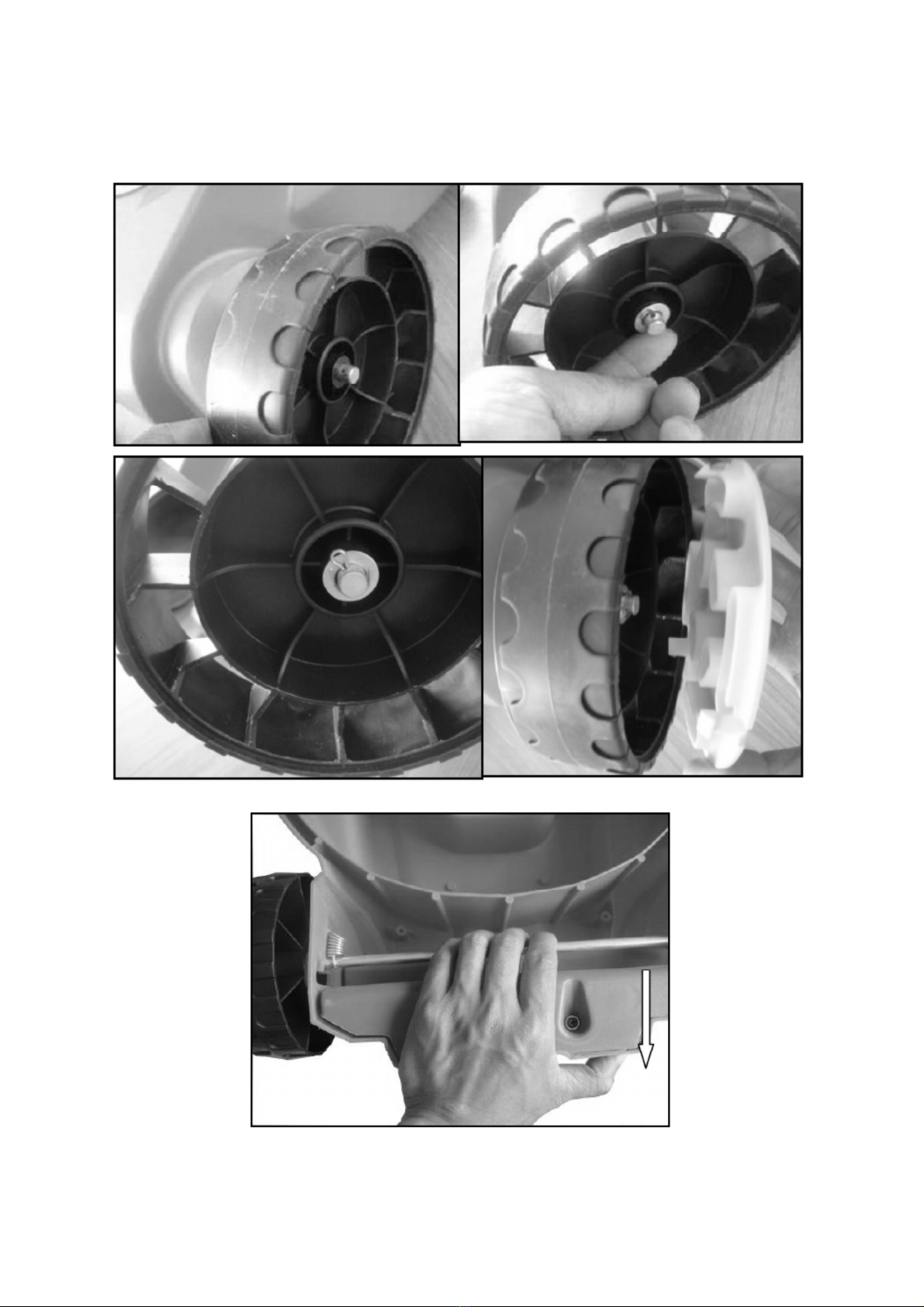

A MONTAGE / MONTAGE / ASSEMBLY / ASSEMBLAGGIO

4

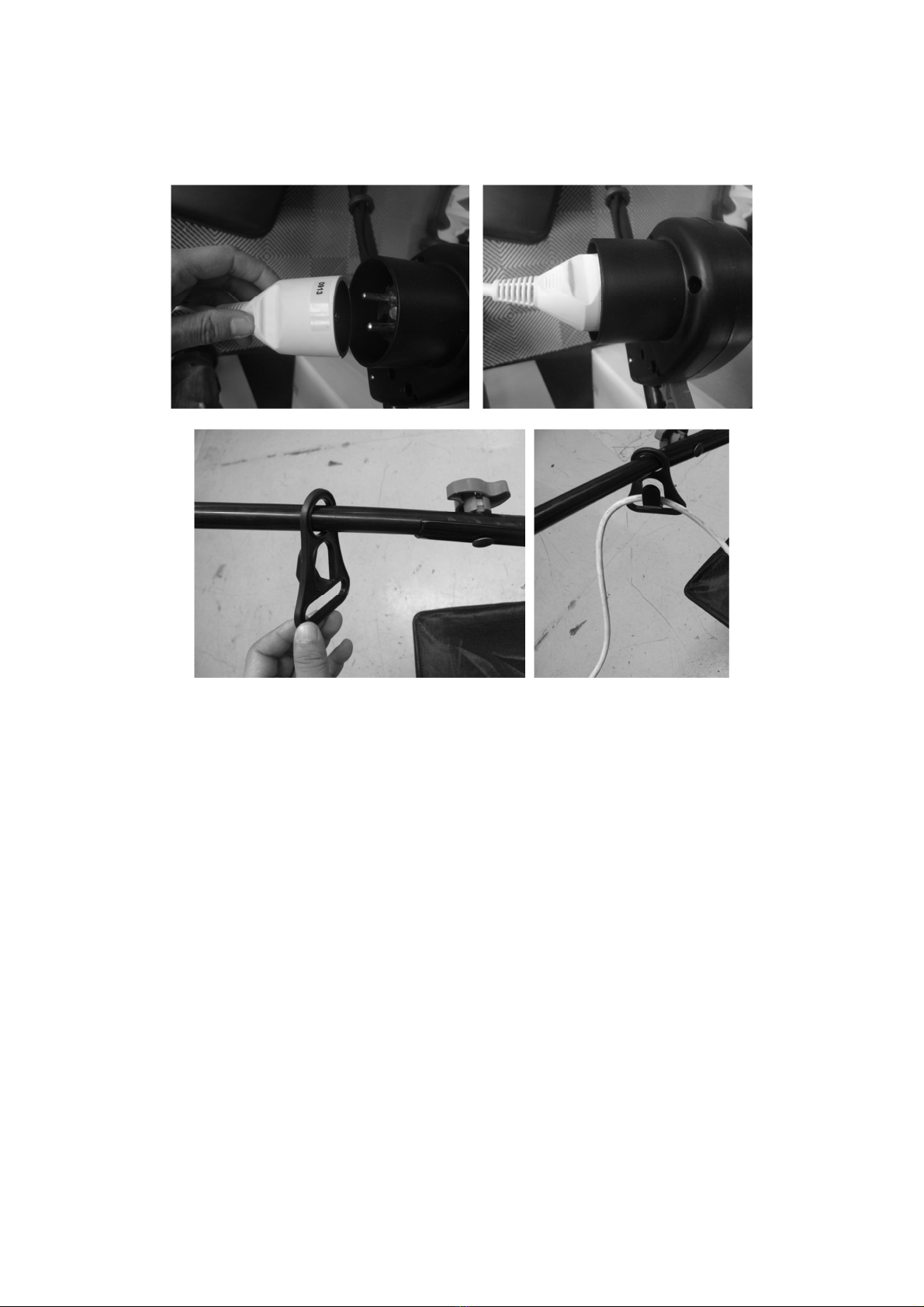

B RACCORDEZ LA MACHINE A L’ALIMENTATION ELECTRIQUE / AANSLUITING OP HET NET
/ CONNECT TO POWER SUPPLY / COLLEGAMENTO ALL'ALIMENTAZIONE.

5
C. REGLAGE DES HAUTEURS DE COUPE / INSTELLING VAN DE MAAIHOOGTE /
SETTING THE CUTTING HEIGHTS / IMPOSTAZIONE DELLE ALTEZZE DI TAGLIO

6

7
D. DÉMARRAGE / STARTEN / TARTING / AVVIAMENTO
E. REMPLACEMENT DE LA LAME / HET MES VERVANGEN / REPLACING THE BLADE /
SOSTITUZIONE DELLA LAMA
Φ 320mm
Ref : R8231-810101

8
INFORMATIONS POUR UNE TONTE CORRECTE - INFORMATIE OVER CORRECT MAAIEN -
INFORMATION ON CORRECT MOWING -
INFORMAZIONI PER UN CORRETTO TAGLIO DELL'ERBA

9
FR TONDEUSE ÉLECTRIQUE
UTILISATION
Ce produit est conçu pour la tonte d’un
gazon domestique. Cet outil n’est pas
destiné à un usage commercial.
Lisez ce manuel
attentivement, en
respectant les
instructions de
sécurité
précédemment
citées, pendant et
après l’utilisation de
votre tondeuse à
gazon. Le respect de
ces instructions
simples permet
également de
conserver votre
tondeuse à gazon en
bon état de
fonctionnement.
Familiarisez-vous
avec les commandes
de votre tondeuse
avant d’essayer de la
faire fonctionner,
mais surtout,
assurez-vous de
savoir comment
arrêter
votre tondeuse en
cas d’urgence.
Conservez ce manuel
d’utilisateur et les
autres documents
avec votre tondeuse
pour toute référence
future.
AVERTISSEMENT
Les matériaux
d’emballage ne sont
pas des jouets ! Les
enfants ne doivent
pas jouer avec des
sacs en plastique !
Il existe un risque de
suffocation!
symboles
Indications générales
sur d’éventuels
dangers.
Lisez soigneusement
ces instructions
d’utilisation.
Faites attention à ce
que les personnes se
trouvant à proximité
ne soient pas
blessées
par des projections
provenant de la
machine.
Gardez une distance
de sécurité entre
l’outil de jardin et les
personnes se trouvant
à proximité.

10
Lame(s) coupante(s).
Attention à ne pas se
couper les orteils ou
les doigts.
Arrêtez l’outil de jardin
et retirez la fiche de la
prise de courant avant
d’effectuer des
réglages
sur l’appareil ou de le
nettoyer, lorsque le
câble se trouve coincé
ou que l’appareil
soit laissé sans
surveillance même
pour une courte
durée. Maintenez le
câble d’alimentation
à distance des lames.
Attendez l’arrêt total
de tous les éléments
de l’outil de jardin
avant de les toucher.
Après la mise hors
tension de l’outil de
jardin, les lames
continuent à tourner,
pouvant
provoquer ainsi des
blessures.
N’utilisez l’outil de
jardin pas par temps
de pluie et ne
l’exposez pas à la
pluie.
Protégez-vous contre
les chocs électriques.
Maintenez le câble de
raccordement hors de
portée des lames.
Portez des protections
auditives.
Portez des lunettes de
sécurité.
Portez des gants de
protection
Portez des
chaussures de
protection
CE Conformément aux
normes Européennes
d’application en
matière de sécurité.
Machine de la classe II
– Double isolation –
vous n’avez pas
besoin d’une prise
avec mise à terre.

11
IMPORTANT
À LIRE ATTENTIVEMENT
AVANT UTILISATION.
_ Cet appareil peut être utilisé
par des enfants âgés d'au
moins 8 ans et par des
personnes ayant des capacités
physiques, sensorielles ou
mentales réduites ou dénuées
d’expérience ou de
connaissance, s'ils (si elles)
sont correctement surveillé(e)s
ou si des instructions relatives
à l'utilisation de l'appareil en
toute sécurité leur ont été
données et si les risques
encourus ont été appréhendés.
Les enfants ne doivent pas
jouer avec l’appareil. Le
nettoyage et l'entretien par
l'usager ne doivent pas être
effectués par des enfants sans
surveillance
_ Ne laissez pas les enfants ou
toute autre personne n’ayant pas
connaissance de ces instructions,
utiliser l’appareil. Certaines
réglementations locales
mentionnent un âge limite de
l’utilisateur.
_ N’oubliez pas que l’utilisateur
est tenu pour responsable des
accidents ou des situations
dangereuses survenant sur autrui
ou sur leurs biens
À CONSERVER POUR
CONSULTATION ULTÉRIEURE.
Règles de fonctionnement à
respecter en matière de
sécurité lors de l'utilisation des
tondeuses à gazon à moteur
électrique.
1 Formation
a) Lire attentivement les
instructions. Être familier avec les
commandes et l'utilisation
correcte du matériel.
b) Ne jamais permettre à des
enfants ou à des personnes non
familières avec ces instructions
d'utiliser la machine. Des
réglementations nationales
peuvent limiter l'âge de
l'opérateur.
c) Ne jamais faire fonctionner la
machine pendant que des tierces
personnes, en particulier des
enfants, ou des animaux, se
tiennent à proximité.
d) Garder à l'esprit que
l'opérateur ou l'utilisateur est
responsable des accidents qu'il
peut provoquer ou des dangers
qu'il fait encourir à d'autres
personnes ou à leurs biens.
2 Préparation
a) Pendant le fonctionnement de
la machine, toujours porter des
chaussures résistantes et un
pantalon long.
Ne pas conduire la machine
pieds nus ou en sandales. Éviter
de porter des vêtements amples
ou qui comportent des cordons
libres, ou une cravate.

12
b) Inspecter entièrement la zone
sur laquelle la machine va être
utilisée et retirer tous les objets
pouvant être projetés par celle-ci.
c) Avant utilisation, toujours
inspecter visuellement la
machine pour détecter si l'organe
de coupe, les
boulons et l'assemblage de ce
dernier ne sont pas usés ou
endommagés. Remplacer les
jeux de
composants usés ou
endommagés, afin de conserver
un bon équilibrage. Remplacer
les étiquettes endommagées ou
illisibles.
d) Avant utilisation, vérifier le
câble d'alimentation et le câble
prolongateur pour détecter des
indices de
dommages ou de vieillissement.
Si le câble vient à être
endommagé en utilisation,
déconnecter-le
immédiatement du réseau
électrique. NE PAS TOUCHER
AU CÂBLE AVANT DE L'AVOIR
DÉCONNECTÉ DU RÉSEAU
ÉLECTRIQUE.
Ne pas utiliser la machine si le
câble est endommagé ou usé.
3 Fonctionnement
a) Ne faire fonctionner la
machine qu'à la lumière du jour
ou sous une bonne lumière
artificielle.
b) Éviter de faire fonctionner la
machine sur de l'herbe mouillée.
c) Être toujours sûr de ses pas
sur les pentes.
d) Marcher, ne jamais courir.
e) Tondre transversalement sur
les pentes, mais jamais en
montant ou en descendant.
f) Faire très attention en
changeant de direction sur les
pentes.
g) Ne pas tondre les pentes
excessivement accentuées.
h) Utiliser la machine avec
beaucoup de précautions en
marche arrière ou en la ramenant
vers soi.
i) Arrêter le ou les organes de
coupe si la machine doit être
basculée pour être transportée à
travers des zones non herbeuses
et lorsqu'elle doit être transportée
à, ou ramenée de, l'endroit où
elle doit être utilisée.
j) Ne jamais utiliser la machine
avec des protecteurs défectueux
ou sans dispositifs de sécurité en
place, par exemple des
déflecteurs et/ou des bacs de
ramassage.
k) Mettre le moteur en route avec
précautions en suivant les
instructions et avec les pieds
bien éloignés de l'organe ou des
organes de coupe.
l) Ne pas incliner la machine lors
de la mise en route du moteur,
sauf si celle-ci doit être inclinée
pour le démarrage. Dans ce cas,
ne pas l'incliner plus qu'il n'est
absolument nécessaire et
n'incliner que la partie éloignée
de l'opérateur.
m) Ne pas démarrer la machine
lorsque l'opérateur se trouve en
face de l'ouverture d'éjection.
n) Ne pas mettre les mains ou les
pieds près ou sous les parties

13
rotatives. Ne jamais laisser
l'ouverture d'éjection s'obstruer.
o) Ne pas transporter la machine
alors que la source d'alimentation
est appliquée.
p 1 ) Arrêter la machine et retirer
la prise de courant de son socle.
S'assurer que toutes les pièces
mobiles se sont complètement
arrêtées.
p 2 ) Arrêter la machine, et retirer
le dispositif de mise hors
fonction. S'assurer que toutes les
pièces mobiles se sont
complètement arrêtées :
− avant d'abandonner la
machine,
− avant de nettoyer les
bourrages ou de déboucher la
goulotte,
− avant de contrôler, nettoyer
ou réparer la machine,
− après avoir heurté un objet
étranger. Inspecter la machine
afin de détecter tout dommage et
effectuer les réparations avant de
la redémarrer et de l'utiliser.
Si la machine commence à vibrer
anormalement (contrôler
immédiatement),
− inspecter la machine pour
vérifier si elle est endommagée,
− réparer ou remplacer toute
pièce endommagée,
− vérifier si des pièces ne sont
pas desserrées et
éventuellement les resserrer.
4 Maintenance et stockage
a) Maintenir tous les écrous, les
boulons et les vis serrés afin
d'être certain que le matériel est
en bonne condition de
fonctionnement.
b) Vérifier fréquemment l'état
d'usure ou de détérioration du
bac de ramassage.
c) Remplacer les éléments usés
ou endommagés afin que la
machine reste sûre.
d) Sur les machines multilames,
prendre des précautions, car la
rotation d'un organe de coupe
peut entraîner la rotation de tous
les autres.
e) Veiller, lors du réglage de la
machine, à éviter de se coincer
les doigts entre les lames en
mouvement et les pièces fixes de
celle-ci.
f) Laisser toujours la machine
refroidir avant de l'entreposer.
g) Lors de l'entretien courant de
l'organe de coupe, faire attention,
même si la source d'alimentation
est
coupée, que celui-ci peut être
encore en mouvement.
h) Remplacer les éléments usés
ou endommagés afin que la
machine reste sûre. Utiliser
uniquement des pièces de
rechange et des accessoires
d'origine.

14
5 Recommandation
Il est recommandé d'alimenter la
machine via un DDR [dispositif (à
courant) différentiel résiduel] dont
le courant de coupure est
inférieur ou égal à 30 mA.
AVERTISSEMENT
Les matériaux
d’emballage ne sont
pas des jouets ! Les
enfants ne doivent
pas jouer avec des
sacs en plastique !
Il existe un risque de
suffocation!
Ne jamais laisser un enfant ou
une autre personne n’ayant pas
pris connaissance des
instructions d’utilisation se servir
de la machine. Il est possible que
les réglementations locales fixent
une limite d’âge minimum de
l’utilisateur. Gardez la machine
non utilisée hors de la portée des
enfants.
Cet appareil n’est pas prévu
pour être utilisé par des
personnes (y compris les
enfants) dont les capacités
physiques, sensorielles ou
mentales sont réduites, ou des
personnes dénuées d’expérience
ou de connaissance, sauf si elles
ont pu bénéficier, par
l’intermédiaire d’une personne
responsable de leur sécurité,
d’une surveillance ou
d’instructions préalables
concernant l’utilisation de
l’appareil. ».
Il convient de surveiller les
enfants pour s’assurer qu’ils ne
jouent pas avec l’appareil.
Retirer la fiche de la prise de
courant :
– à chaque fois que vous vous
éloignez de l’outil de jardin,
– avant d’éliminer un
engorgement,
– pour contrôler, nettoyer ou
effectuer des travaux sur l’outil
de jardin,
– après avoir heurté un objet
étranger. Vérifiez immédiatement
que l’outil de jardin ne présente
pas d’endommagements, et, si
nécessaire, faites-le réparer,
– si l’outil de jardin commence à
vibrer anormalement (vérifier
immédiatement).
Branchement électrique
La tension de la source de
courant doit coïncider avec les
indications se trouvant sur la
plaque signalétique de l’appareil.
Il est recommandé de ne
brancher cet appareil que sur
une prise de courant protégée
par un dispositif à courant
différentiel résiduel avec un
courant de défaut de 30 mA.
En cas de remplacement du
câble, n’utilisez que le câble
d’alimentation prévu par le
fabricant de l’appareil, pour le
numéro de commande et le type,
voir les instructions de service.
Ne touchez jamais la prise
électrique avec des mains
humides.

15
N’écrasez pas le câble
d’alimentation ou la rallonge, ne
les coincez pas et ne les tirez
pas sous risque de les
endommager. Protégez le câble
contre la chaleur, l’huile et les
bords tranchants.
La rallonge doit disposer de la
section indiquée dans les
instructions d’utilisation et être
étanche aux projections d’eau.
La connexion électrique ne doit
pas se trouver dans l’eau.
Portez toujours des gants de
jardin, si vous manipulez
l’appareil ou travaillez à proximité
des lames aiguës.
SÉCURITÉ ÉLECTRIQUE
Vérifiez si le
voltage mentionné
sur la plaque
signalétique de la
machine
correspond bien à
la tension de
secteur présente
sur lieu.
Attention ! Avant d’effectuer
des travaux de maintenance ou
de nettoyage, arrêter l’outil de
jardin et débrancher la fiche de la
prise de courant. Ceci vaut
également lorsque le câble
électrique est endommagé,
coupé ou emmêlé.
Une fois l’outil de jardin mis
hors tension, les lames
continuent encore à bouger
pendant quelques secondes.
Attention – ne pas toucher la
lame en rotation.
Pour des raisons de sécurité,
l’outil de jardin est équipé d’une
double isolation et ne nécessite
pas de prise de terre. La tension
de fonctionnement est de 230 V
CA, 50 Hz (pour les pays hors de
l’Union européenne 220 V, 240 V
suivant la version).
N’utiliser qu’une rallonge
électrique homologuée. Pour des
renseignements
supplémentaires, contactez le
Service Après-Vente autorisé :
ELEM GARDEN TECHNIC :
[email protected]
Seules les rallonges de type
H05VV-F, H05RN-F ou IEC
(60227 IEC 53, 60245 IEC 57)
doivent être utilisées.
Au cas où vous utiliseriez une
rallonge pendant le travail avec
l’appareil, n’utilisez que des
câbles ayant les sections de
conducteur suivantes :
– 1,0 mm² :
longueur maximale 40 m
– 1,5 mm² :
longueur maximale 60 m
– 2,5 mm² :
longueur maximale 100 m
Remarque : Au cas où une
rallonge devrait être utilisée,
celle-ci doit disposer,
conformément à la description
figurant dans les instructions de
sécurité, d’un câble de protection
de terre raccordé à la terre de
l’installation électrique par
l’intermédiaire de la fiche.

16
En cas de doute, consultez un
électricien de formation ou le
Service Après-Vente ELEM
GARDEN TECHNIC : sav@eco-
repa.com
PRECAUTION : Des rallonges
non conformes aux instructions
peuvent être dangereuses. Les
versions de câble de rallonge,
fiche et accouplement doivent
être étanches à l’eau et
autorisées pour l’extérieur.
Les connexions de câble doivent
être sèches et ne pas reposer sur
le sol.
Pour plus de sécurité, il est
recommandé d’utiliser un
disjoncteur différentiel avec un
courant de défaut de 30 mA
maximum. Avant chaque
utilisation de la machine,
contrôlez ce disjoncteur
différentiel.
DESCRIPTION
Ce produit est conçu pour la tonte d’un gazon
domestique. Cet outil n’est pas destiné à un
usage commercial.
1. Levier du commutateur
2. Partie supérieure de la poignée
3. Boîtier du commutateur
4. Bouton de sécurité
5. Écrous à oreille
6. Partie inférieure de la poignée
7. Sac à herbe
8. Protecteur du déflecteur
9. Capot avant
10. Roues
11. Porte-câble
MONTAGE « Fig A »
La tondeuse est livrée démontée.
L’ensemble de barres de poussée doit être monté
avant d’utiliser la tondeuse. Suivez les consignes de
montage étape par étape et utilisez les images
fournies comme un guide visuel pour monter
facilement la machine.
> Préparation
§ Placez le crochet pour câble sur la poignée
supérieure
§ Connectez les poignées supérieure et inférieure à
l’aide des vis et boutons fournis
§ Insérez les poignées dans le corps de la tondeuse
§ Placez chaque roue par-dessus les axes, fixez-les
en position à l’aide des broches en R et
appuyez sur les couvre-roues pour les fixer en
position
§ Fixez les porte-câbles.
§ Montez le bac de ramassage de gazon.
Assemblez les deux moitiés et fixez-les l’une à
l’autre
§ Soulevez le volet et placez le bac de ramassage
de gazon sur les saillies
ASSEMBLAGE DU SAC DE RAMASSAGE SUR
LA TONDEUSE
1. Pour le placer : Soulevez le capot arrière et
fixez le sac de ramassage à l’arrière de la
tondeuse.
2. Pour le retirer : Soulevez le capot arrière,
retirez le sac de ramassage.

17
REGLAGE DES HAUTEURS DE
COUPE «
Fig C »
Important !
Réglez la hauteur de coupe
uniquement lorsque le
moteur est coupé et le câble
d’alimentation débranché.
Avant de commencer à tondre, vérifiez que la lame
n’est pas émoussée et qu’aucun des dispositifs de
fixation n’est endommagé. Pour empêcher tout
déséquilibre, remplacez les lames émoussées et/ou
endommagées. Pour effectuer cette vérification,
arrêtez d’abord le moteur et débranchez la fiche
d’alimentation électrique.
Pour obtenir la hauteur de coupe souhaitée,
repositionnez les essieux avant et arrière sur le
dessous du carter de la tondeuse.
Avertissement !
Avant de régler la hauteur,
débranchez la tondeuse de la
prise électrique et vérifiez
que la lame est à l’arrêt.
Réglage de la position de hauteur de coupe de la
roue avant
§ Mettez la tondeuse à l’envers.
§ Tirez l’essieu de roue vers l’avant de la tondeuse.
§ Placez l’essieu de roue dans la position de
réglage de la hauteur de coupe souhaitée.
Remarque : Vérifiez que les
deux roues gauche et droite
avant se trouvent dans la
même position de réglage de
la hauteur de coupe.
Réglage de la position de hauteur de coupe de la
roue arrière
§ Tournez la tondeuse sur le côté.
§ Tirez l’essieu de roue arrière vers le volet du bac
de ramassage de la tondeuse.
§ Placez l’essieu de roue dans la position de
réglage de la hauteur de coupe souhaitée.
Remarque :
Vérifiez que les deux roues
gauche et droite arrière se
trouvent dans la même
position de réglage de la
hauteur de coupe.
> 3 Positions de hauteur de coupe
25 mm / 40 mm / 55 mm
§ 25 mm (position de hauteur de coupe la plus
basse)
§ 55 mm (position de hauteur de coupe la plus
haute
FONCTIONNEMENT « Fig B & D »
> Raccordez la machine à l’alimentation
électrique. « Fig B »
Avant de raccorder la tondeuse à la prise secteur,
vérifiez que les données sur la plaque
signalétique sont identiques à celles du secteur.
Branchez la fiche sur une rallonge. Il est impératif
de sécuriser la rallonge avec une cosse.
> Démarrage « Fig D »
Appuyez sur le bouton de sécurité (A) et maintenez-
le enfoncé (puis serrez le levier du commutateur (B)
vers la poignée). Relâchez le bouton de sécurité.
ATTENTION : après la mise
hors tension de la tondeuse,
la lame de coupe
continue à tourner pendant
quelques secondes, vérifiez
que la lame s’est
totalement immobilisée.
ATTENTION :
ne mettez pas la tondeuse
hors tension puis sous
tension trop rapidement.
> Bouton de sécurité
Important ! Pour empêcher la machine de se mettre
sous tension accidentellement, la tondeuse est
équipée d’un système de blocage de sécurité qui
doit être enfoncé avant que le levier de
commutation puisse être activée (A & B)
La tondeuse se met elle-même hors tension
lorsque le commutateur est relâché.
Répétez ces opérations plusieurs fois pour vous
assurer que la machine fonctionne correctement.
Avant de réaliser toute opération de réparation ou
d’entretien sur la machine, vérifiez que la lame ne
tourne pas et que le câble d’alimentation est
débranché.
Important !
N’ouvrez jamais le volet
d’éjection si le sac à herbe
est en train d’être vidé et si le
moteur tourne toujours. La
lame en rotation pourrait
entraîner des blessures
importantes.
Fixez toujours bien le volet d’éjection et le sac à
herbe. Arrêtez toujours le moteur avant de
déposer ces éléments.
La distance de sécurité entre le carter de la lame et
l’utilisateur indiquée par les entretoises de guidage
doit être conservée en permanence.

18
> Informations pour une tonte correcte
Nous vous recommandons de tondre selon des
lignes qui se chevauchent. Tondez uniquement
avec des lames parfaites et affûtées de manière à
réaliser une coupe nette pour éviter que le gazon ne
jaunisse.
La hauteur de coupe doit être comprise entre 4 et 6
cm et la croissance avant la tonte suivante doit être
comprise entre 4 et 5 cm. Si le gazon pousse
parfois davantage, ne commettez pas l’erreur de
couper directement à la longueur normale étant
donné que cela endommage le gazon.
Ne coupez jamais l’herbe sur plus de la moitié de sa
hauteur.
Maintenez propre le dessous du carter de la
tondeuse et retirez toute l’herbe qui s’y est déposée.
Les dépôts rendent plus difficile le démarrage de la
tondeuse et affectent également la qualité de la
tonte et l’éjection de l’herbe. Sur les pentes, tondez
en travers de la pente (ni vers le haut ni vers le
bas). Vous pouvez contrebalancer la tendance de la
tondeuse à glisser vers le bas de la pente en la
réglant selon un angle plus élevé.
Sélectionnez la hauteur de coupe pour l’adapter à la
longueur réelle de l’herbe. Effectuez plusieurs
passages pour garantir que vous ne coupez pas
plus de 4 cm d’herbe en un passage.
Arrêtez le moteur avant tout contrôle de la lame.
Rappelez-vous que la lame continue à tourner
pendant quelques secondes après l’arrêt du moteur.
N’essayez jamais d’arrêter la lame.
Vérifiez régulièrement que la lame est bien fixée, en
bon état et bien affûtée. Dans le cas contraire,
affûtez ou remplacez la lame. Si la lame mobile
cogne contre un objet, arrêtez la tondeuse et
attendez que la lame s’immobilise. Vérifiez ensuite
l’état de la lame et du support de lame. S’ils sont
endommagés, ils doivent être remplacés.
Laissez reposer au sol le câble d’alimentation
enroulé, devant la prise. Tondez à distance de
la prise et du câble et assurez-vous que le câble se
trouve toujours sur la partie de la pelouse que vous
avez déjà tondue, afin de ne pas passer sur le câble
avec la tondeuse.
Dès que vous voyez de l’herbe tondue sur la
pelouse alors que vous êtes en train de tondre,
ceci signifie que le sac à herbe doit être vidé.
NETTOYAGE ET ENTRETIEN
Attention !
Avant toute intervention sur
l'appareil, débranchez la fiche
du secteur.
> Nettoyage
Maintenez aussi longtemps que possible tous les
dispositifs de sécurité, les évents et le carter moteur
exempts de saleté et de poussière. Essuyez la
tondeuse à l’aide d’un chiffon propre ou soufflez
dessus de l’air comprimé à basse pression.
Nous vous recommandons de nettoyer
immédiatement la tondeuse dès que vous avez fini
de l’utiliser.
Nettoyez régulièrement la tondeuse à l’aide d’un
chiffon humide et de savon doux.
N’utilisez pas de produits de nettoyage ou de
solvants, ils pourraient attaquer les parties en
plastique.
Veillez à ce que de l’eau ne pénètre jamais dans la
tondeuse.
N’utilisez jamais
de solvants
comme l’essence, l’alcool,
l’ammoniaque, etc.
Ces solvants peuvent
endommager les pièces en
plastique.
> Entretien de la lame
§ Ôtez régulièrement l’herbe et la saleté de la lame.
§ Au début de la saison de jardinage, examinez
soigneusement l’état de la lame.
§ Si la lame est très émoussée, aiguisez-la ou
remplacez-la.
§ Si la lame est abîmée ou usée, fixez une lame
neuve.
Avertissement !
Observez les précautions
suivantes :
§ Avant de procéder à toute opération de
remplacement de la lame, débranchez la
tondeuse de la prise électrique et attendez que la
lame s’arrête.
§ Faites attention de ne pas vous couper. Pour tenir
la lame, utilisez des gants de travail résistants ou un
chiffon.
§ Utilisez uniquement la lame de rechange
spécifiée.
§ Ne déposez pas l’impulseur (A) pour quelque
raison que ce soit.

19
> Remplacement de la lame « Fig E »
Pour des raisons de sécurité, nous vous
recommandons de faire remplacer la lame par un
professionnel agréé.
Important :
Portez des gants de travail !
Remplacez la lame. Cette opération vous garantira
des performances et une sécurité optimales en
toutes circonstances. Pour remplacer la lame,
procédez comme suit :
§ Tournez la tondeuse sur le côté.
§ Tenez la lame (C) d’une main.
§ Utilisez la clé fournie pour desserrer et déposer
l’écrou de la lame (B).
§ Remplacez la lame.
§ Serrez fermement l’écrou de la lame.
DONNÉES TECHNIQUES
Tension nominale 230-240 V
Fréquence nominale 50 Hz
Puissance nominale 1000W
Vitesse de rotation 3300 min
-1
Largeur de coupe 32 cm
Lame R7231-810101
Niveau de protection Classe II
Niveau de protection int. IPX4
Sac/bac de ramassage 30 l
Hauteurs de coupe 25/40/55 mm
Moteur à induction Non
Poids 8.4 Kg
Valeurs des émissions sonores mesurées selon la
norme applicable 2000/14/CEE:
Pression acoustique LpA
84.8 dB(A) K = 2.5 dB(A)
Puissance acoustique LwA
96 dB(A) K = 2.5 dB(A)
ATTENTION! Lorsque la pression
acoustique dépasse la valeur de
85 dB(A), il est nécessaire de
porter des dispositifs individuels
de protection de l’ouïe.
Valeur quadratique moyenne pondérée de
l'accélération selon la norme applicable :
1.646 m/s² K = 1.5 m/s²
La valeur totale de vibrations déclarée
a été mesurée conformément à une méthode
d'essai normalisée et peut être utilisée pour
comparer un outil à un autre; l'indication du fait
que la valeur totale de vibrations déclarée peut
également être utilisée pour une évaluation
préliminaire de l'exposition.
L’émission de vibration au cours de
l'utilisation réelle de l'outil électrique peut
différer de la valeur totale déclarée, selon les
méthodes d'utilisation de l'outil; et signifiant la
nécessité d’identifier les mesures de sécurité
visant à protéger l'opérateur, qui sont basées
sur une estimation de l'exposition dans les
conditions d'utilisation réelles (compte tenu de
toutes les parties constituantes du cycle de
fonctionnement, telles que les temps d'arrêt de
l'outil et de fonctionnement au repos, en plus du
temps de déclenchement).
SERVICE APRÈS-VENTE
_ Un commutateur endommagé doit être remplacé
dans nos ateliers du service après-vente.
_ Si le remplacement du câble d’alimentation est
nécessaire, cela doit être réalisé par le fabricant
ou son agent pour éviter un danger.
SERVICE APRÈS-VENTE ET
ASSISTANCE
Notre Service Après-Vente répond à vos questions
concernant la réparation et l’entretien de votre
produit et les pièces de rechange. Vous trouverez
des vues éclatées ainsi que des informations
concernant les pièces de rechange également sous
: www.eco-repa.com
Les conseillers techniques et assistants ELEM
GARDEN TECHNIC sont à votre disposition pour
répondre à vos questions concernant nos produits
et leurs accessoires : [email protected]
ENTREPOSAGE
Nettoyez toujours votre tondeuse avant de
l’entreposer. Entreposez votre tondeuse dans un
environnement propre et sec.
Pour éviter la formation de moisissure sur les
déchets qui resteraient collés, vérifiez que le
sac à herbe est vide et sec.
Vous pouvez plier la poignée pour gagner de
l’espace, desserrez les 2 attaches de chaque
côté de la poignée et pliez la partie supérieure de la
poignée vers l’avant de la machine.
> Entreposage de longue durée :
Appliquez de l’huile écologique sur la lame de la
tondeuse pour l’empêcher de rouiller.
> Hivernage
Faites affûter votre lame après la saison de la tonte,
afin que la machine soit prête pour la nouvelle
saison.

20
GARANTIE
Pour les clauses de garantie, reportez-vous
aux conditions de garantie ci-jointes.
ENVIRONNEMENT
Si,
après un certain temps,
vous décidez de
remplacer votre machine, ne
vous en débarrassez pas
avec les ordures ménagères
mais destinez-la à un
traitement respectueux de
l’environnement.
Vous pouvez faire la demande du manuel
d’instruction sous format PDF par mail :
[email protected]om
Fabriqué en Chine 2014
