Elipson Legacy 3230 User manual

Legacy 3230
Manuel d’utilisation / User manual

Elipson Legacy 3230
Merci d’avoir choisi les enceintes Elipson. Prenez le temps de lire
attentivement ce mode d’emploi. Il contient des conseils pour
en tirer le meilleur prot et pour les utiliser sans risque. Nous vous
recommandons vivement de conserver l’emballage et ce mode
d’emploi pour d’éventuels usages ultérieurs. Dans le carton
d’emballage, vous trouverez les éléments suivants :
Enceinte.
Housse de protection.
Gants.
Contre-pointes.
Manuel d’utilisation.
1.
2.
3.
4.
5.
Introduction
Installation stéréo
Les enceintes de la gamme Legacy ont été étudiées pour restituer
le plus dèlement possible tous types de musique, à condition de
respecter quelques règles an d’optimiser leurs performances et

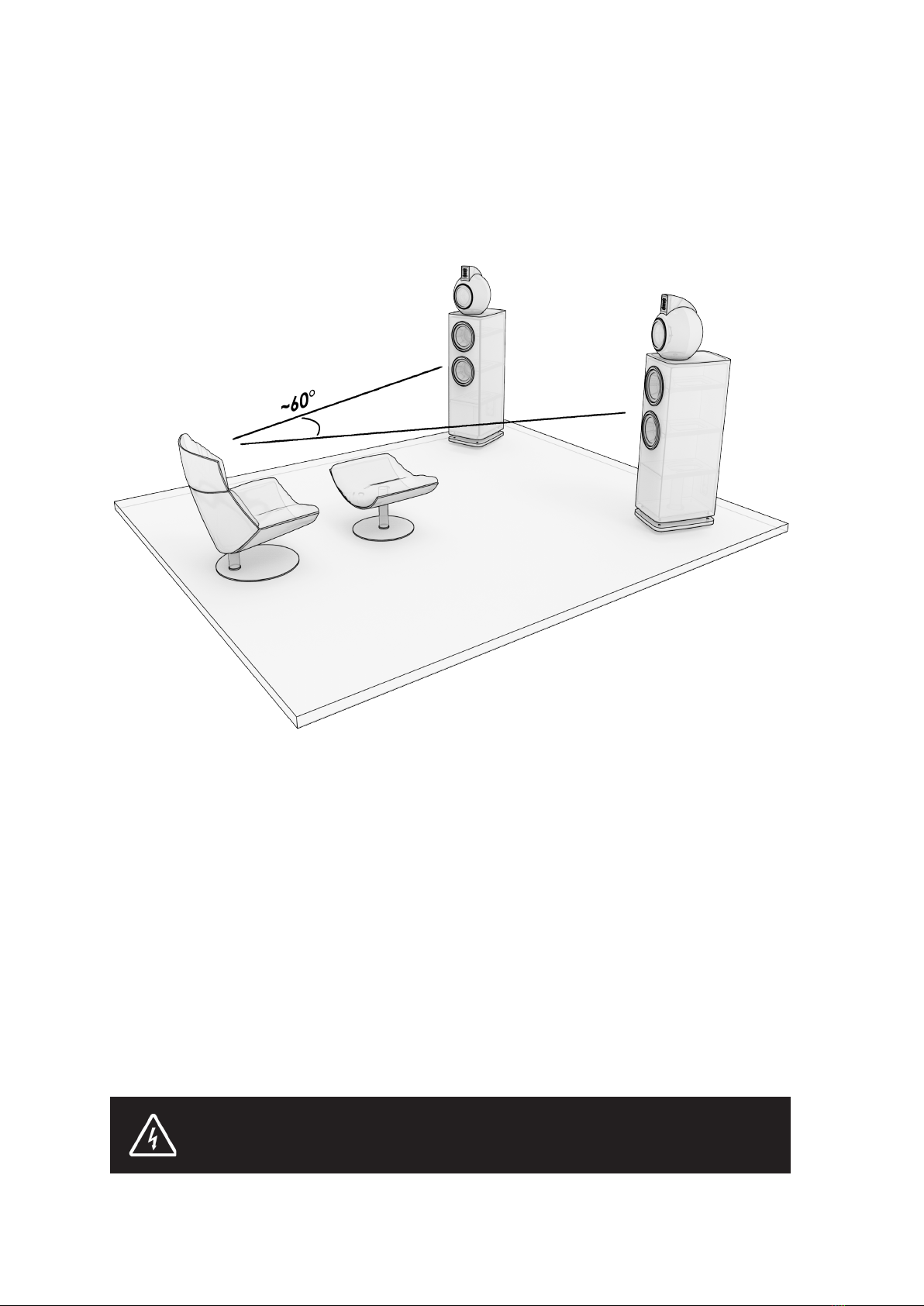

obtenir une scène sonore réaliste. Idéalement, les enceintes
doivent être placées de façon symétriques face à la position
d’écoute, de manière à former un triangle équilatéral. Les deux
enceintes doivent être placées à la même hauteur, à la même
distance du mur arrière et des surfaces latérales adjacentes.
Pour optimiser le couplage enceinte/pièce d’écoute, nous vous
préconisons les essais suivants :
Avant tout, évitez de positionner les enceintes dans les angles de
votre pièce. Il en résultera une augmentation articielle du niveau
de grave, masquant la rapidité et le suivi mélodique (articulation)
de ce registre.
Dans un premier temps, ajustez l’écartement des deux enceintes,
an de trouver l’équilibre réaliste entre une scène sonore large
(enceintes éloignées) et scène sonore respectant la ponctualité
des voix (enceintes proches).
Dans un second temps, éloignez les enceintes du mur arrière
par pas de 10 cm an de trouver l’équilibre entre profondeur de
l’image sonore (loin du mur) et reproduction de l’extrême grave
(proche du mur).

Elipson Legacy 3230
Enn, ajustez l’orientation des enceintes en les pivotant
progressivement vers le centre de la zone d’écoute. Si vous
laissez les enceintes parallèles, vous pouvez être amené à les
rapprocher mutuellement, si vous les orientez à plus de 30°, vous
pouvez augmenter leur écartement.
Connexions
Le respect de la polarité des enceintes est impératif. Assurez-vous
de bien connecter le pôle « + » (Rouge) de l’enceinte au pôle
« + » de l’amplicateur. Puis assurez-vous de bien connecter le
pôle « - » (Noir) de l’enceinte au pôle « - » de l’amplicateur. Une
erreur de branchement provoquerait une image stéréo brouillée
et une forte diminution du registre grave. Pour une utilisation
mono-amplication, reliez les bornes via les straps fournis et
branchez les câbles sur 2 bornes (+ et -) seulement. Choisissez des
câbles de qualité et de section appropriée à la longueur pour le
branchement.
TOUS LES BRANCHEMENTS DOIVENT ÊTRE EFFECTUÉS
AVEC L’AMPLIFICATEUR ÉTEINT.

Elipson Legacy 3230
Bi-câblage et bi-amplication
Les enceintes Elipson Legacy disposent d’un bornier de 4 bornes
permettant une conguration en bi-câblage, an d’améliorer les
performances, et ce en retirant les deux straps fournis. Dans cette
conguration un seul amplicateur est utilisé avec des câbles ou
conducteurs séparés pour le grave et le registre medium-aigu
de l’enceinte. Les bornes du haut sont utilisées pour restituer les
fréquences medium-aigu et celles du bas pour les fréquences
graves. Pour la bi-amplication, deux amplicateurs sont utilisés
indépendamment pour séparer ces registres.
Rodage
Sorties de leur emballage, les enceintes Elipson Legacy ne sont
pas encore capables de reproduire avec la même efcacité
l’ensemble des fréquences qu’elles sont censées diffuser. Les haut-
parleurs utilisés sont des éléments mécaniques complexes qui
nécessitent une période d’adaptation pour fonctionner au mieux
de leurs possibilités et s’adapter aux conditions de température
et d’humidité de votre environnement.
Cette période de rodage peut se prolonger sur plusieurs semaines,
mais vous pouvez l’accélérer en faisant fonctionner vos enceintes
entre 100 et 200 heures consécutives, à niveau modéré avec un
CD de rodage spécique ou en diffusant une station de radio.

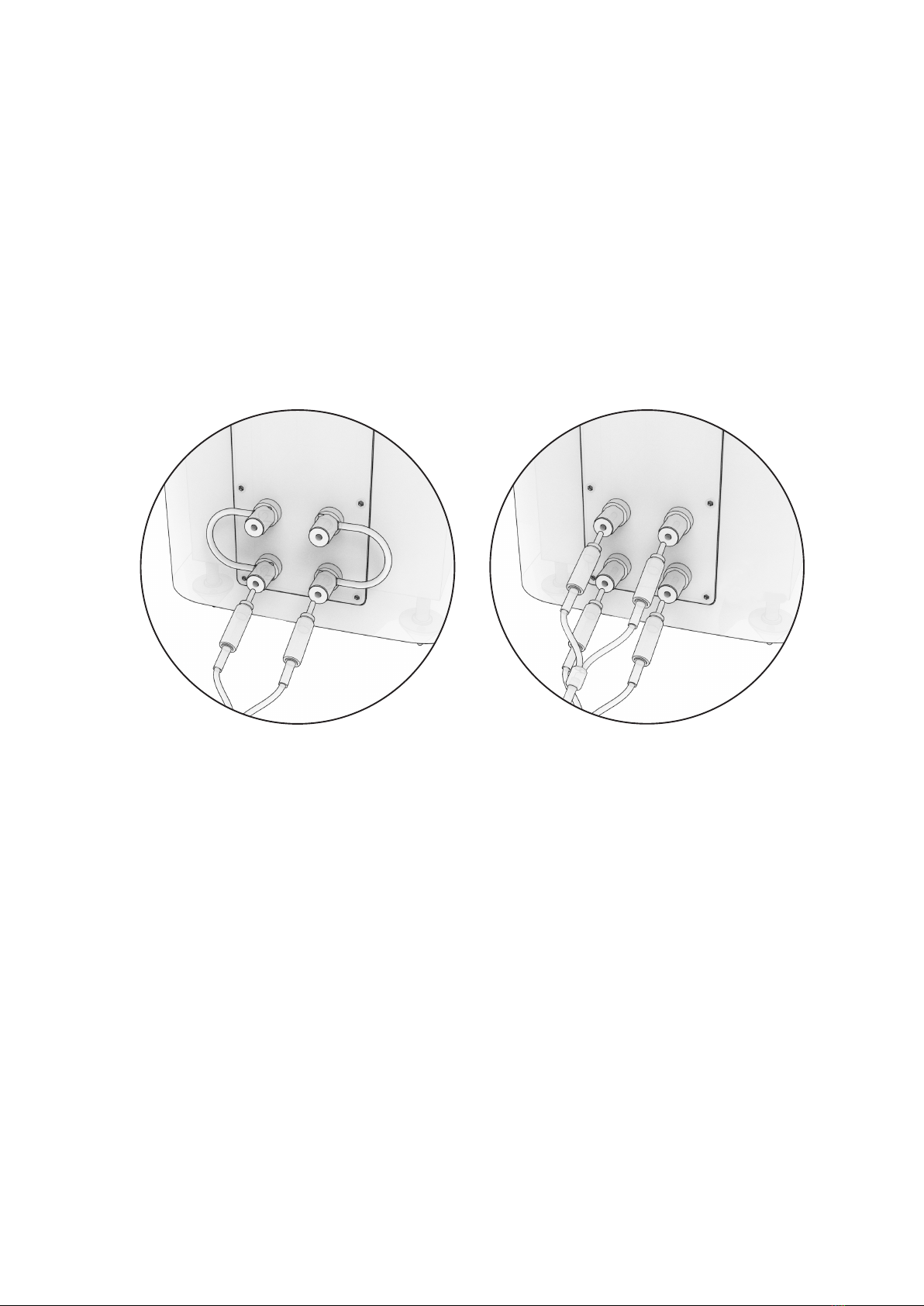

Bi-cablage ou bi-amplicationMono-amplication

Elipson Legacy 3230
Caractéristiques
Type Enceinte colonne
Tweeter Ruban - AMT
Médium 150 mm céramique
Graves
2 x 210 mm bre de
cellulose avec couche
d’aluminium
Bass reex Orienté vers le sol
Réponse en fréquence 25 Hz - 30 kHz ± 3 dB
Fréquences de coupure 350 et 3500 Hz
Sensibilité 91 dB/m/W
Impédance 4 Ω
Amplication recommandée 70 - 300 W
Puissance (RMS) 200 W
Dimensions (HxLxP) sans pointes 1340 x 347 x 457 mm
Poids 49 kg
Avertissement
Général
Pour le recyclage, apportez votre enceinte au
point de collecte local approprié. Cet élément
respecte la directive européenne RoHS. Cela
signie qu’il ne dégage pas de substances
polluantes lors du recyclage.
Ce produit est construit suivant des
normes rigoureuses et en respectant
les standards de sécurité. Ne
démontez pas l’enceinte, l’accés
au réseau de cablage interne peut
provoquer un court-circuit.
1.
2.
CAUTION
Risk of electric shock.
Do not open.

Elipson Legacy 3230
Conez toute réparation à un technicien qualié. L’entretien
est nécessaire lorsque l’enceinte a été endommagée de
quelque façon que ce soit : une exposition à l’humidité, une
chute de l’enceinte, des objets tombés sur l’élément, ou
simplement qu’elle ne fonctionne pas normalement.
Installation
La gamme Legacy est destinée à un usage intérieur
uniquement.
Évitez la proximité de l’eau.
Ne placez pas l’enceinte à un endroit exposé sous une
chaleur excessive, ni exposé à la lumière directe du soleil ou
encore exposé à la poussière. Evitez la proximité avec des
liquides inammables et leurs vapeurs.
Protégez les câbles pour éviter qu’on ne marche dessus ou
qu’on ne les pince. Débranchez toujours vos enceintes lorsque
vous déplacez les appareils. Débranchez votre amplicateur
lorsque vous ne l’utilisez pas pendant de longues périodes.
Nettoyage et entretien
Ne manipulez pas l’enceinte avec les mains humides.
Ne démontez ou modiez jamais le produit. Toute modication
du produit aura pour conséquence d’invalider la garantie.
Utilisez l’emballage d’origine pendant le transport. Si vous
souhaitez vous débarrasser de l’emballage, notez que celui-
ci est recyclable.
Enlevez la poussière avec un chiffon doux et sec. N’appliquez
aucun type de produit directement sur l’enceinte. N’utilisez
pas d’agents chimiques agressifs ou de liquides de nettoyage
inammables.
3.
1.
2.
3.
4.
1.
2.
3.
4.
Mentions légales
Aucune partie de ce document ne peut être reproduite ou
transmise sous quelque forme ou par quelque moyen que ce
soit. Ce document contient des informations qui peuvent être
modiées sans préavis. Tous les noms et slogans des produits
Elipson® sont des marques déposées d’AV|INDUSTRY. Les produits
Elipson®peuvent être protégés par un ou plusieurs brevets.

Elipson Legacy 3230
Contact et retour d’information
Nous aimerions beaucoup avoir de vos nouvelles ! Notre équipe
lira attentivement vos commentaires. Écrivez-nous à : contact@
elipson.com, ou joignez-nous au [phone]. Pour plus
d’informations, consultez: www.elipson.com
Vos enceintes sont garanties de 2 ans. Pour valider votre garantie
vous devez produire comme preuve d’achat l’original de votre
facture contenant la date de votre achat et le cachet de votre
revendeur. Cette garantie prend effet à compter de la date
d’achat et couvre tout défaut de fabrication. Si votre enceinte
présente un défaut, Elipson ou un revendeur agréé pourra prendre
en charge la réparation dans les limites de cette garantie. Cette
garantie est accordée uniquement au premier propriétaire du
produit et n’est pas transmissible en cas de revente. Cette garantie
est annulée si un défaut résulte d’une manipulation, d’un usage
ou d’un déballage négligents du produit, ainsi que lors d’une
réparation par du personnel non autorisé.
Juillet 2019 © par AV|INDUSTRY. Tous droits réservés.

User manual

Elipson Legacy 3230
Thank you for choosing Elipson. Please read carefully the following
information before using your new loudspeakers. It contains tips
to get the most of it and instructions for safety use. We strongly
recommend that you keep the packaging and this user manual
for further use. You will nd the following elements within the
packaging:
Loudspeaker.
Protective cover.
Gloves.
Counter-spikes.
User Manual.
1.
2.
3.
4.
5.
Introduction
Stereo setup
The Legacy loudspeakers have been designed to reproduce all
types of music as accurately as possible, provided that a few
rules should be followed to optimize performance and achieve
a realistic sound image. Ideally, the speakers should be placed
symmetrically in front of the listening position to form an equilateral
triangle. The cabinets should be placed at the same height, the
same distance from the rear wall and from the adjacent side
surfaces.
In order to optimize the setup of the speakers in your listening
room, we recommend the following tests:
Above all, you should avoid positioning the loudspeakers in the
corners of your room. The result will be an articial increase in the
level of bass, masking the speed and details of this range.
First, adjust the spacing of the two speakers in order to nd the
realistic balance between a wide sound image (wide apart
speakers) and a sound image respecting the punctuality of the
voices (close speakers).
Secondly, move the speakers away from the rear wall by steps
of 10 cm to nd the balance between the depth of the sound
image (far from the back wall) and the level of the extreme low
frequencies (close to the back wall).

Elipson Legacy 3230
Finally, adjust the loudspeakers orientation by turning them
gradually toward the center of the listening area. If you leave the
speakers parallel, you may want to bring them closer together, if
you orient them more than 30°, you may increase their spacing.
Connections
It is essential to connect the speakers using the correct polarity.
Make sure to connect the “ + ” terminal of the speaker (Red)
to the “ + ” output terminal of the amplier. Then, make sure to
connect the “- ” terminal of the speaker (Black) to the “ - ” output
terminal of the amplier. A wrong connection would cause a
cribled stereo image and loss of bass. For mono-amplication
use, connect the terminals via the provided straps and connect
the cables to 2 terminals (+ and -) only. Use high quality speaker
cable.
ALL THE CONNECTIONS MUST BE MADE WITH THE
EQUIPMENT TURNED OFF.

Elipson Legacy 3230
Bi-wiring and bi-amplication
The Elipson Legacy loudspeakers feature a 4-terminal binding
post for bi-wiring improved performance by removing both straps.
Only one amplier is necessary, but two distinct cables or a four
conductors cable are used to, individually, power the mid-high
frequency range and the low frequency range on the loudspeaker.
Top terminals for mid-high frequencies, bottom terminals for low
frequencies. For bi-amplication two ampliers are required to
power both frequency spectrum.
Burn-in period
When you take them out of the packaging, the Legacy speakers
are not yet able to reproduce with the same efciency all the
sound frequencies they are supposed to play. The loudspeakers
are complex mechanical assemblies which need a period of
adaptation (“burn-in”) to operate at their best and become
acclimatized to the temperature and humidity conditions of your
environment.
This burn-in period may last for some weeks, but you can
quicken it by operating the speakers between 100 and 200 hours
consecutively, on a moderate volume with a specic burning-in
CD, or by broadcasting a radio station.
Bi-wiring or bi-amplicationMono-amplication

Elipson Legacy 3230
Specications
Type Floorstanding speaker
Tweeter Ribbon - AMT
Midrange 6’’ ceramic
Woofers 2 x 8’’ cellulose ber with
aluminium layer
Bass reex Down ring
Frequency response 25 Hz - 30 kHz ± 3 dB
Cut-off frequencies 350 & 3500 Hz
Sensitivity 91 dB/m/W
Impedance 4 Ω
Recommended amplication 70 - 300 W
Power (RMS) 200 W
Dimensions (HxWxD) without
spikes 1340 x 347 x 457 mm
Net weight 49 kg
Safety instructions
General
At the end of its life, this device should be
returned to a center for the recycling of
electronic equipment. This product has been
designed so that it can be recycled according
to specic procedures. This device respects the
RoHS European directive. This means that it does
not emit polluting substances when it is recycled.
Do not disassemble the speaker,
access to the internal wiring network
may cause a short circuit.
1.
2.
CAUTION
Risk of electric shock.
Do not open.

Elipson Legacy 3230
Refer all servicing to qualied service personnel. Servicing
is required when the apparatus has been damaged in any
way, liquid has been spilled or objects have fallen into the
apparatus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has been dropped.
Installation
This product is intended for indoor use only.
Avoid close proximity to water.
Do not place the loudspeaker where it will be exposed to
excessive heat, direct sunlight, or dust. Neither where it will be
exposed to ammable liquids or fumes.
Protect the cables to prevent them from being walked on
or pinched. Always unplug your speakers when moving the
devices. Unplug your amplier when unused for long periods
of time.
Cleaning and maintenance
Do not operate or handle the speaker with wet hands.
Remove the dust with a soft, dry cloth. Do not apply any
type of product directly. Do not use aggressive chemicals or
ammable cleaning liquids.
Never disassemble or modify the product in any way. Any
modication of the product will invalidate the warranty.
Use the original packaging during transport. If you want to
get rid of the packaging, note that it is recyclable.
3.
1.
2.
3.
4.
1.
2.
3.
4.
Legal notice
This document contains information that is subject to change
without notice. No part of this document may be reproduced
or transmitted in any form or by any means. All Elipson®product
names and slogans are registered trademarks of AV|INDUSTRY
and any Elipson®product may be protected by one or more
patents.
The Legacy is covered by a 2-year warranty. To validate your
warranty, you must provide as proof your invoice containing the
date of your purchase and the stamp of your retailer.

Elipson Legacy 3230
Contact & feedback
This warranty takes effect from the date of purchase and covers
any manufacturing defect or damage. Elipson or an authorized
dealer will be responsible for repairing within the scope of this
warranty. The warranty is granted solely to the rst owner, and is
not transferable in the case of resale. Please note, this warranty is
voided if any fault arises from careless handling whilst unboxing or
use of the product, as well as repairing by unauthorized personnel.
July 2019 © by AV|INDUSTRY. All rights reserved.
We would love to hear from you! Our professionals will read your
feedback carefully. Write to us at: [email protected], or call
us on [phone]. For more information, visit: www.elipson.com
2019-07-30
