Elmo Gir-s7322ws User manual

Minitelecamera a Colori con IR

IR Colour Minicamera

GIR-S7322WS

MANUALE TECNICO

TECHNICAL MANUAL

GIR-S7322WS - MANUALE TECNICO

AVVERTENZE

PER L’INSTALLATORE:

Attenersi scrupolosamente alle normative vigenti sulla realizzazione di impianti elettrici e sistemi di sicurezza, oltre

che alle prescrizioni del costruttore riportate nella manualistica a corredo dei prodotti.

Fornire all’utilizzatore tutte le indicazioni sull’uso e sulle limitazioni del sistema installato, specificando che

esistono norme specifiche e diversi livelli di prestazioni di sicurezza che devono essere commisurati alle esigenze

dell’utilizzatore.

Far prendere visione all’utilizzatore delle avvertenze riportate in questo documento.

PER L’UTILIZZATORE:

Verificare periodicamente e scrupolosamente la funzionalità dell’impianto accertandosi della correttezza

dell’esecuzione delle manovre di inserimento e disinserimento.

Curare la manutenzione periodica dell’impianto affidandola a personale specializzato in possesso dei requisiti

prescritti dalle norme vigenti.

Provvedere a richiedere al proprio installatore la verifica dell’adeguatezza dell’impianto al mutare delle condizioni

operative (es. variazioni delle aree da proteggere per estensione, cambiamento delle metodiche di accesso ecc...)

-------------------------------

Questo dispositivo è stato progettato, costruito e collaudato con la massima cura, adottando procedure di controllo

in conformità alle normative vigenti. La piena rispondenza delle caratteristiche funzionali è conseguita solo nel caso

di un suo utilizzo esclusivamente limitato alla funzione per la quale è stato realizzato, e cioè:

Minitelecamera a Colori con IR

Qualunque utilizzo al di fuori di questo ambito non è previsto e quindi non è possibile garantire la sua corretta

operatività.

I processi produttivi sono sorvegliati attentamente per prevenire difettosità e malfunzionamenti; purtuttavia la

componentistica adottata è soggetta a guasti in percentuali estremamente modeste, come d’altra parte avviene per

ogni manufatto elettronico o meccanico. Vista la destinazione di questo articolo (protezione di beni e persone)

invitiamo l’utilizzatore a commisurare il livello di protezione offerto dal sistema all’effettiva situazione di rischio

(valutando la possibilità che detto sistema si trovi ad operare in modalità degradata a causa di situazioni di guasti od

altro), ricordando che esistono norme precise per la progettazione e la realizzazione degli impianti destinati a questo

tipo di applicazioni.

Richiamiamo l’attenzione dell’utilizzatore (conduttore dell’impianto) sulla necessità di provvedere

regolarmente ad una manutenzione periodica del sistema almeno secondo quanto previsto dalle norme in

vigore oltre che ad effettuare, con frequenza adeguata alla condizione di rischio, verifiche sulla corretta

funzionalità del sistema stesso segnatamente alla centrale, sensori, avvisatori acustici, combinatore/i

telefonico/i ed ogni altro dispositivo collegato. Al termine del periodico controllo l’utilizzatore deve

informare tempestivamente l’installatore sulla funzionalità riscontrata.

La progettazione, l’installazione e la manutenzione di sistemi incorporanti questo prodotto sono riservate a

personale in possesso dei requisiti e delle conoscenze necessarie ad operare in condizioni sicure ai fini della

prevenzione infortunistica. E’ indispensabile che la loro installazione sia effettuata in ottemperanza alle norme

vigenti. Le parti interne di alcune apparecchiature sono collegate alla rete elettrica e quindi sussiste il rischio di

folgorazione nel caso in cui si effettuino operazioni di manutenzione al loro interno prima di aver disconnesso

l’alimentazione primaria e di emergenza. Alcuni prodotti incorporano batterie ricaricabili o meno per l’alimentazione

di emergenza. Errori nel loro collegamento possono causare danni al prodotto, danni a cose e pericolo per

l’incolumità dell’operatore (scoppio ed incendio).

Timbro della ditta installatrice:

MANUALE TECNICO - GIR-S7322WS

1. GENERALITA’

La minitelecamera GIR-S7322WS utilizza un sensore CCD SUPER HAD di 1/3 di pollice ad alte prestazioni.

Latelecamera è dotata della possibilità di regolazione dell’angolo orizzontale e verticale e l’installazione è user-

friendly.

Con l'adozione di questo tipo di sensore e del circuito CDS le immagini prodotte sono di alta qualità con un

basso livello di distorsione geometrica. Grazie alle loro caratteristiche di risoluzione, sono consigliate per in-

stallazioni per videosorveglianze o come dispositivi di alta qualità inseriti in sistemi comunque complessi di ela-

borazione delle immagini.

2. CARATTERISTICHE

3. PRECAUZIONI

- Non tentate di smontare la telecamera. Per prevenire scosse elettriche evitate di rimuovere viti o coperchi. Non ci sono parti che

possano servire all'utente all'interno dell'apparecchio.

- Per l'esecuzione di lavori di manutenzione rivolgetevi a personale specializzato o all'assistenza tecnica.

- Maneggiate la telecamera con attenzione e non abusatene. Evitate urti o scosse.

- La telecamera si potrebbe danneggiare se maneggiata o conservata impropriamente.

- Non rivolgete mai la telecamera verso il sole, sia accesa che spenta.

- Fate attenzione quando operate con la telecamera vicino a riflettori o altre luci ad intensa luminosità ed oggetti che riflettano la luce.

- Non accendete la telecamera in caso siano superati i valori massimi di temperatura, umidità o di alimentazione previsti per il suo

impiego. Non utilizzate la telecamera in condizioni ambientali estreme dove vi siano alte temperature o umidità.

- Utilizzate la telecamera in condizioni in cui la temperatura sia compresa fra -10°C e +50°C e l'umidità relativa sia inferiore al 90%.

- L’installazione della telecamera potrebbe generare disturbi radioelettrici in alcune installazioni residenziali (prodotto di classe B) da

risolvere a cura dell’installatore caso per caso, ad esempio il riposizionamento del prodotto.

- Per l’assistenza, rivolgetevi a personale qualificato.

Sensore: CCD 1/3" SUPER HAD

Circuito CDS per immagini sempre nitide

Elementi sensibili: 320K

Sistema di scansione: 2:1 interlacciati, 625 linee TV

Sistema di sincronizzazione: Interna

Frequenza di scansione: H 15.625 Hz, V 50Hz.

Segnale TV: Standard PAL

Risoluzione orizzontale: 380 linee TV

Rapporto S/N: 48dB (AGC OFF)

Correzione gamma: 0.45

Segnale uscita video: 1.0Vpp composito, VBS

Illuminazione minima: 0.5lux (LED OFF) - 0lux (LED ON)

Iluminatore: 12 LED IR ad attivazione automatica

AGC: Incorporato

AES: 1/50 - 1/10.000s max.

Ottica: Fissa 4.3 mm standard (disponibili anche ottiche da 3.6/6/8/12mm)

Collegamenti: Cavo multiplo con connettore BNC e jack di alimentazione

Fattore di protezione: IP68

Alimentazione: 12Vcc +/-10%

Assorbimento: 130mA LED OFF, 250mA LED ON

Temp. di funzionamento: Da -10°C a +50°C, UR <90%

Temperatura di

immagazzinaggio: Da -20°C a +60°C

Dimensioni: L57 x H 60 x P183 mm (Pmin.172, max.197)

Peso: 372g

Dotazione: Manuale tecnico, staffa di fissaggio, 4 viti autofilettanti,

chiave a brugola

GIR-S7322WS - MANUALE TECNICO

4. COLLEGAMENTI

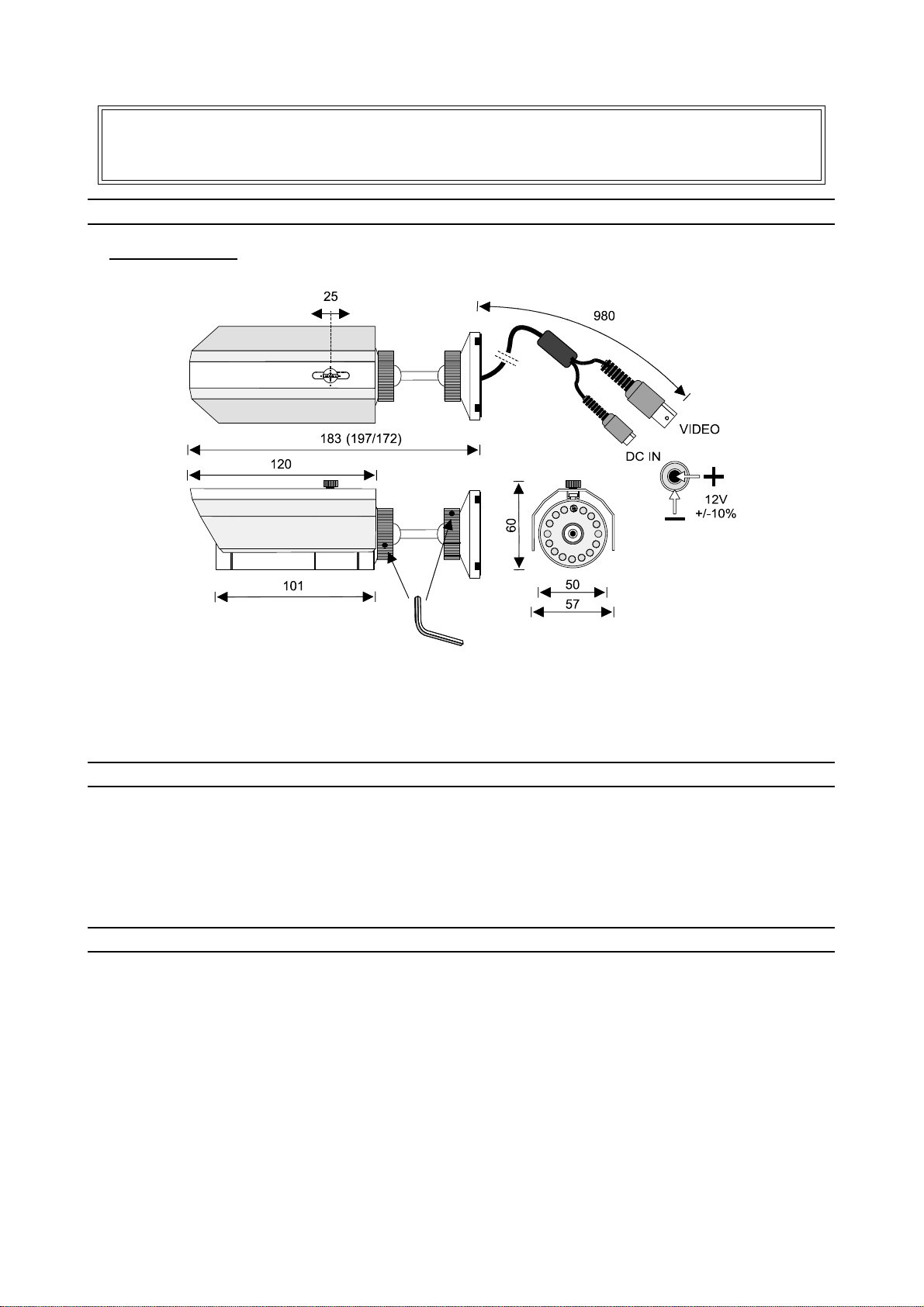

Vista della telecamera

Schema esemplificativo

I cavi di collegamento devono essere disposti in modo da prevenire le infiltrazioni di acqua piovana.

Le connessioni devono essere eseguite a regola d’arte e devono essere adottati tutti gli accorgimenti per

prevenire le infiltrazioni di acqua.

DIMENSIONI IN MILLIMETRI

MANUALE TECNICO - GIR-S7322WS

5. AVVERTENZE PER LO SMALTIMENTO

Il prodotto mod. GIR-S7322WS deve essere smaltito in accordo con le vigenti disposizioni comunali e conferito in una

discarica autorizzata per lo smaltimento di prodotti elettronici; in caso di necessità è necessario chiedere informazioni al

proprio ufficio comunale per la N.U.

Il materiale utilizzato è altamente nocivo ed inquinante se disperso nell’ambiente.

6. INDICE

1. GENERALITA’ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. CARATTERISTICHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3. PRECAUZIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

4. COLLEGAMENTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

5. AVVERTENZE PER LO SMALTIMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

6. INDICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

GIR-S7322WS - TECHNICAL MANUAL

FOREWORD

FOR THE INSTALLER:

Please follow carefully the specifications relative to electric and security systems realization further to the

manufacturer’s prescriptions indicated in the manual provided.

Provide the user the necessary indication for use and system’s limitations, specifying that there exist precise

specifications and different safety performances levels that should be proportioned to the user needs. Have the user

view the directions indicated in this document.

FOR THE USER:

Periodically check carefully the system functionality making sure all enabling and disabling operations were

made correctly.

Have skilled personnel make the periodic system’s maintenance. Contact the installer for verifying the correct

system operation in case its conditions changed (e.g.: variations in the areas to protect due to extension, change of

the access modes etc… )......................................................

This device has been projected, assembled and tested with the maximum care, adopting control procedures in

accordance with the laws in force. The full correspondence to the functional characteristics is given exclusively when

it is used for the purpose it was projected for, which is as follows:

IR Colour Minicamera

Any use other than the one mentioned above has not been forecasted and therefore it is not possible to

guarantee its correct operativeness.

The manufacturing process is carefully controlled in order to prevent defaults and bad functioning. Nevertheless,

an extremely low percentage of the components used is subjected to faults just as any other electronic or meccanic

product. As this item is meant to protect both property and people, we invite the user to proportion the level of

protection that the system offers to the actual risk (also taking into account the possibility that the system was

operated in a degraded manner because of faults and the like), as well reminding that there are precise laws for the

design and assemblage of the systems destinated to these kind of applications.

The system’s operator is hereby advised to see regularly to the periodic maintenance of the system, at least in

accordance with the provisions of current legislation, as well as to carry out checks on the correct running of said

system on as regular a basis as the risk involved requires, with particular reference to the control unit, sensors,

sounders, dialler(s) and any other device connected. The user must let the installer know how well the system

seems to be operating, based on the results of periodic checks, without delay.

Design, installation and servicing of systems which include this product, should be made by skilled staff with the

necessary knowledge to operate in safe conditions in order to prevent accidents. These systems’ installation must

be made in accordance with the laws in force. Some equipment’s inner parts are connected to electric main and

therefore electrocution may occur if servicing was made before switching off the main and emergency power. Some

products incorporate rechargeable or non rechargeable batteries as emergency power supply. Their wrong

connection may damage the product, properties and the operator’s safety (burst and fire).

YOUR DEALER:

TECHNICAL MANUAL - GIR-S7322WS

7. GENERAL

GIR-S7322WS B/W minicamera employs a high-performance 1/3" SUPER HAD CCD. The installation is

comfortably easy and horizontal and vertical angle can be adjusted fitting customers’ specific needs.

The camera generates high quality images with low-level image distorsion thanks to the above CCD sensor

and CDS circuit employment. High-resolution image quality makes this camera particularly suitable for video

surveillance installation or, as high-performance devices, within advanced image processing systems.

8. TECNICAL SPECIFICATIONS

9. WARNINGS

- Power the camera with proper voltage from a power unit with stabilizer circuit for ripple rejection >= 5%. Wrong power supply

could quickly damage illuminator LED components or dramatically reduce their operating life.

- Do not remove any part from cameras. To prevent the risk of injury or death by electric shock do not remove screws or

covers. There are no usable parts inside cameras.

- Installation and maintenance work have to be carried out by suitable qualified and experienced personnel ONLY.

- Handle cameras with care. Avoid collisions and shakes.

- These cameras are intended for indoor use. For outdoor use, an appropriate protective housing must be used.

- Cameras could be damaged by inappropriate handling or storing.

- Do not expose cameras to direct sunlight, neither powered ON, nor switched OFF.

- Pay attention when operating cameras near reflectors or high-luminance lights and light-reflecting objects.

- Do not operate cameras when temperature, humidity, or power supply values are not within ranges specified for their appro-

priate and safe usage. Do not operate cameras in hostile environment where temperature and humidity values are conside-

rably high.

- Only operate your cameras within -10ºC +50ºC temperature range, and relative humidity is 90% max.

- Camera installation could cause radioelectric interference within some domestic systems (class B product). This problems

have to be fixed by installers according to the problems specific causes (e.g. moving installation place, and so on).

- Assistance shall be carried out by qualified personnel ONLY.

Image sensor CCD 1/3" SUPER HAD

CDS circuit for the 24h clear image

Pixel element 320K

Scanning system Interlaced 2:1, 625 TV line

Synchronization system Internal

Scanning frequency H 15.625 Hz, V 50Hz.

TV Standard PAL

H-Resolution 380 TV line

S/N Ratio 48dB (AGC OFF)

Gamma control 0.45

Video output signal 1.0Vpp composite, 75Ohm

Minimum illumination 0.5lux (LED OFF) - 0lux (LED ON)

AGC Built-in

AES 1/50 - 1/10.000s max

Lens type 4.3mm fixed standard (3.6/6/8/12mm lens compatible)

Illuminator: 12 auto-enabled IR LEDs

Connectors: BNC and DC connectors

Protection class IP68

Power supply 12Vdc +/-10%

Power consumption 130mA LED OFF, 250mA LED ON

Operating temperature -10°C to +50°C, UR <90%

Storage temperature: -20°C to +60°C

Dimensions W57 x H 60 x D183 mm (P172min, 197max)

Weight 372g

Parts supplied Technical manual, bracket, 4 socket head screws + wrench

Minitelecamera a Colori con IR - MANUALE TECNICO - GIR-S7322WS

IR Colour Minicamera - TECHNICAL MANUAL - GIR-S7322WS

Edizione Marzo 2006 - March 2006 Edition 090000271

Le informazioni e le caratteristiche di prodotto non sono impegnative e potranno essere modificate senza preavviso.

Product specifications as described above do not bind the manufacturer and may be altered without prior notice.

EL.MO. SpA Tel. +39 0499203333 (R.A.) - Fax +39 0499200306 - Tech. Assist. +39 0499200426 - www.elmo.it - [email protected]

10. CAMERA OVERVIEW

Camera overview

11. DISPOSAL INSTRUCTIONS

Dispose of GIR-S7322WS camera in compliance with current city regulations and by leaving the device in a dumping

ground that is authorized for the disposal of electronic products.

If required, please contact the appropriate city office for additional information.

The materials used for this product are very harmful and polluting if dispersed in the environment.

12. CONTENTS

7. GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

8. TECNICAL SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

9. WARNINGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

10. CAMERA OVERVIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

11. DISPOSAL INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

12. CONTENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
