Elmo GDN-E7342WS User manual

Minitelecamera per visione notturna
Night vision minicamera
mod. GDN-E7342WS
MANUALE TECNICO
TECHNICAL MANUAL

2
GDN-E7342WS - MANUALE TECNICO
AVVERTENZE
PER L’INSTALLATORE:
Attenersi scrupolosamente alle normative vigenti sulla realizzazione di impianti elettrici e sistemi di sicurezza, oltre
che alle prescrizioni del costruttore riportate nella manualistica a corredo dei prodotti.
Fornire all’utilizzatore tutte le indicazioni sull’uso e sulle limitazioni del sistema installato, specificando che
esistono norme specifiche e diversi livelli di prestazioni di sicurezza che devono essere commisurati alle esigenze
dell’utilizzatore.
Far prendere visione all’utilizzatore delle avvertenze riportate in questo documento.
PER L’UTILIZZATORE:
Verificare periodicamente e scrupolosamente la funzionalità dell’impianto accertandosi della correttezza
dell’esecuzione delle manovre di inserimento e disinserimento.
Curare la manutenzione periodica dell’impianto affidandola a personale specializzato in possesso dei requisiti
prescritti dalle norme vigenti.
Provvedere a richiedere al proprio installatore la verifica dell’adeguatezza dell’impianto al mutare delle condizioni
operative (es. variazioni delle aree da proteggere per estensione, cambiamento delle metodiche di accesso ecc...)
-------------------------------
Questo dispositivo è stato progettato, costruito e collaudato con la massima cura, adottando procedure di controllo
in conformità alle normative vigenti. La piena rispondenza delle caratteristiche funzionali è conseguita solo nel caso
di un suo utilizzo esclusivamente limitato alla funzione per la quale è stato realizzato, e cioè:
Minitelecamera per visione notturna
Qualunque utilizzo al di fuori di questo ambito non è previsto e quindi non è possibile garantire la sua corretta
operatività.
I processi produttivi sono sorvegliati attentamente per prevenire difettosità e malfunzionamenti; purtuttavia la
componentistica adottata è soggetta a guasti in percentuali estremamente modeste, come d’altra parte avviene per
ogni manufatto elettronico o meccanico. Vista la destinazione di questo articolo (protezione di beni e persone)
invitiamo l’utilizzatore a commisurare il livello di protezione offerto dal sistema all’effettiva situazione di rischio
(valutando la possibilità che detto sistema si trovi ad operare in modalità degradata a causa di situazioni di guasti od
altro), ricordando che esistono norme precise per la progettazione e la realizzazione degli impianti destinati a questo
tipo di applicazioni.
Richiamiamo l’attenzione dell’utilizzatore (conduttore dell’impianto) sulla necessità di provvedere
regolarmente ad una manutenzione periodica del sistema almeno secondo quanto previsto dalle norme in
vigore oltre che ad effettuare, con frequenza adeguata alla condizione di rischio, verifiche sulla corretta
funzionalità del sistema stesso segnatamente alla centrale, sensori, avvisatori acustici, combinatore/i
telefonico/i ed ogni altro dispositivo collegato. Al termine del periodico controllo l’utilizzatore deve
informare tempestivamente l’installatore sulla funzionalità riscontrata.
La progettazione, l’installazione e la manutenzione di sistemi incorporanti questo prodotto sono riservate a
personale in possesso dei requisiti e delle conoscenze necessarie ad operare in condizioni sicure ai fini della
prevenzione infortunistica. E’ indispensabile che la loro installazione sia effettuata in ottemperanza alle norme
vigenti. Le parti interne di alcune apparecchiature sono collegate alla rete elettrica e quindi sussiste il rischio di
folgorazione nel caso in cui si effettuino operazioni di manutenzione al loro interno prima di aver disconnesso
l’alimentazione primaria e di emergenza. Alcuni prodotti incorporano batterie ricaricabili o meno per l’alimentazione
di emergenza. Errori nel loro collegamento possono causare danni al prodotto, danni a cose e pericolo per
l’incolumità dell’operatore (scoppio ed incendio).
Timbro della ditta installatrice:

3
MANUALE TECNICO - GDN-E7342WS
1. GENERALITA’
La minitelecamera GDN-E7342WS da esterno utilizza un sensore CCD ExView HAD di 1/3 di pollice ad alte
prestazioni.
La telecamera è dotata della possibilità di regolazione dell’angolo orizzontale e verticale e di regolazione
del focus. È caratterizzata, inoltre, da un obiettivo autoiris varifocale integrato da 4-9mm, un illuminatore IR a
12 LED e un filtro IR CUT. L’installazione è user-friendly.
Con l'adozione di questo tipo di sensore e del circuito CDS le immagini prodotte sono di alta qualità con un
basso livello di distorsione geometrica.
Grazie alle sue caratteristiche di risoluzione, è quindi consigliata per installazioni di sistemi di videosorveg-
lianza, o come dispositivo di alta qualità inserito in sistemi comunque complessi di elaborazione delle immagini.
2. CARATTERISTICHE TECNICHE
Sensore: CCD 1/3" ExView HAD
Circuito CDS per 24h clear image
Elementi sensibili: 500 (H) x 582 (V)
Sistema di scansione: 2:1 interlacciati, 625 linee TV
Sistema di sincronizzazione: Interno
Frequenza di scansione: H 15.625 Hz, V 50Hz.
Segnale TV:
Risoluzione orizzontale: 480 linee TV
Rapporto S/N: 48dB (AGC OFF)
Correzione gamma: 0.45 /1 selezionabile
Segnale uscita video: 1.0Vpp composito, 75Ohm
Illuminazione minima: 0.03lux (LED OFF) - 0lux (LED ON)
Iluminatore e filtro: 12 LED IR - filtro IR CUT
Funzioni integrate: Selettori On/Off per AGC/EE, AI/BLC/FLK/GAMMA
Regolazione tempo di commutazione B/N-colore
Regolazione manuale AUTOIRIS
AES: 1/50 - 1/10.000s max.
Ottica: 4-9mm autoiris varifocale standard
Collegamenti: Cavo multiplo con connettore BNC e jack di alimentazione
Fattore di protezione: IP68
Alimentazione: 12Vcc +/-10%
Assorbimento: 130mA LED OFF, 250mA LED ON
Temp. di funzionamento: Da -10°C a +50°C, UR <90%
Temperatura di
immagazzinaggio: Da -20°C a +60°C
Dimensioni: L57 x H 60 x P183 mm (Pmin.172, max.197)
Peso: 381g
Dotazione: Manuale tecnico, staffa di fissaggio, 4 viti autofilettanti,
chiave a brugola, cacciavite in plastica.

4
GDN-E7342WS - MANUALE TECNICO
3. PRECAUZIONI
- Non tentate di smontare la telecamera. Per prevenire scosse elettriche evitate di rimuovere viti o coperchi. Non ci sono parti che
possano servire all'utente all'interno dell'apparecchio.
- Per l'esecuzione di lavori di manutenzione rivolgetevi a personale specializzato o all'assistenza tecnica.
- Maneggiate la telecamera con attenzione e non abusatene. Evitate urti o scosse.
- La telecamera si potrebbe danneggiare se maneggiata o conservata impropriamente.
- Non rivolgete mai la telecamera verso il sole, sia accesa che spenta.
- Fate attenzione quando operate con la telecamera vicino a riflettori o altre luci ad intensa luminosità ed oggetti che riflettano la luce.
- Non accendete la telecamera in caso siano superati i valori massimi di temperatura, umidità o di alimentazione previsti per il suo
impiego. Non utilizzate la telecamera in condizioni ambientali estreme dove vi siano alte temperature o umidità.
- Utilizzate la telecamera in condizioni in cui la temperatura sia compresa fra -10°C e +50°C e l'umidità relativa sia inferiore al 90%.
- L’installazione della telecamera potrebbe generare disturbi radioelettrici in alcune installazioni residenziali (prodotto di classe B) da
risolvere a cura dell’installatore caso per caso, ad esempio il riposizionamento del prodotto.
- Per l’assistenza, rivolgetevi a personale qualificato.
4. COLLEGAMENTI

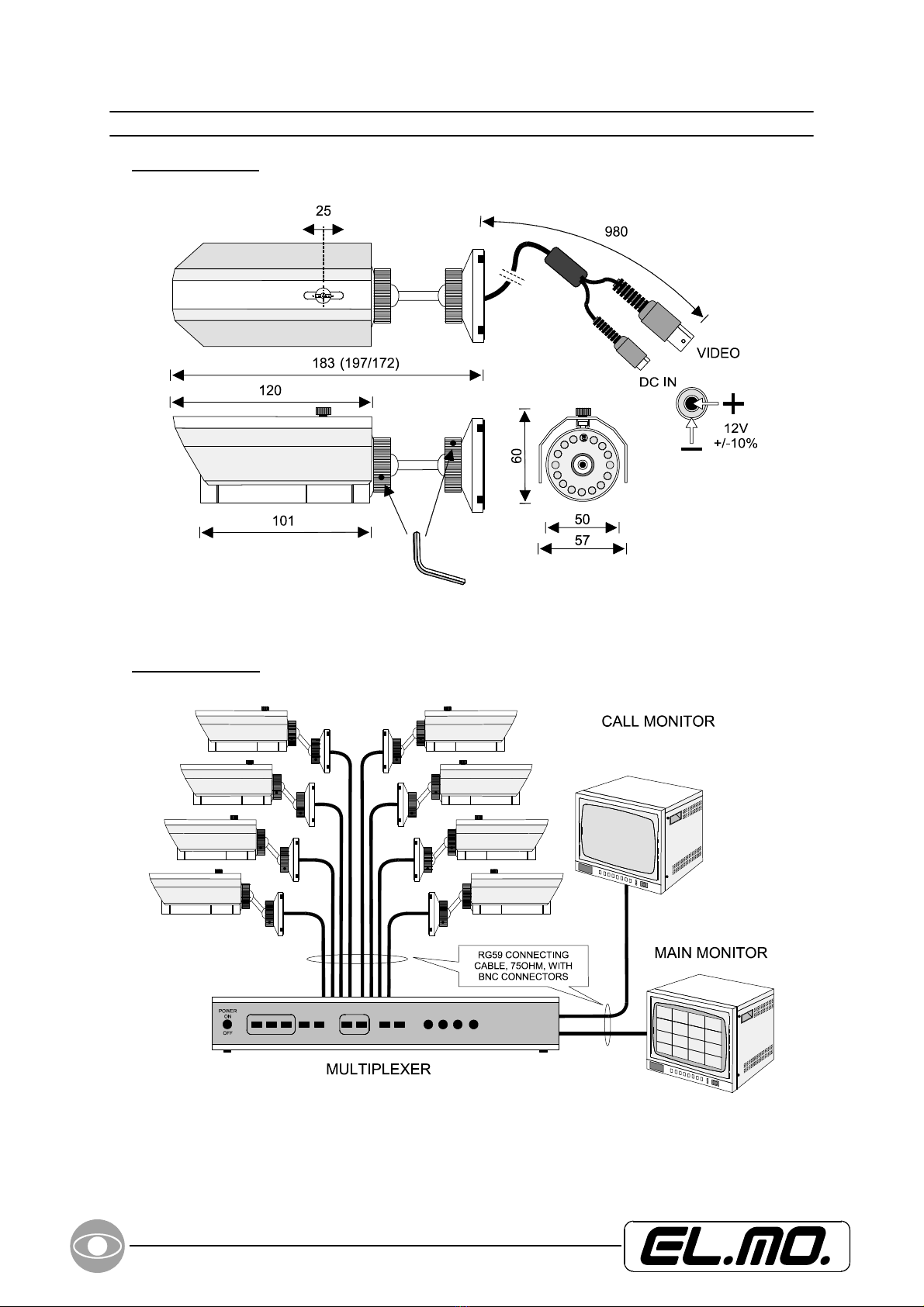

Vista della telecamera
I cavi di collegamento devono essere disposti in modo da prevenire le infiltrazioni di acqua piovana.
Le connessioni devono essere eseguite a regola d’arte e devono essere adottati tutti gli accorgimenti per
prevenire le infiltrazioni di acqua.

5
MANUALE TECNICO - GDN-E7342WS
Schema esemplificativo

6
GDN-E7342WS - TECHNICAL MANUAL

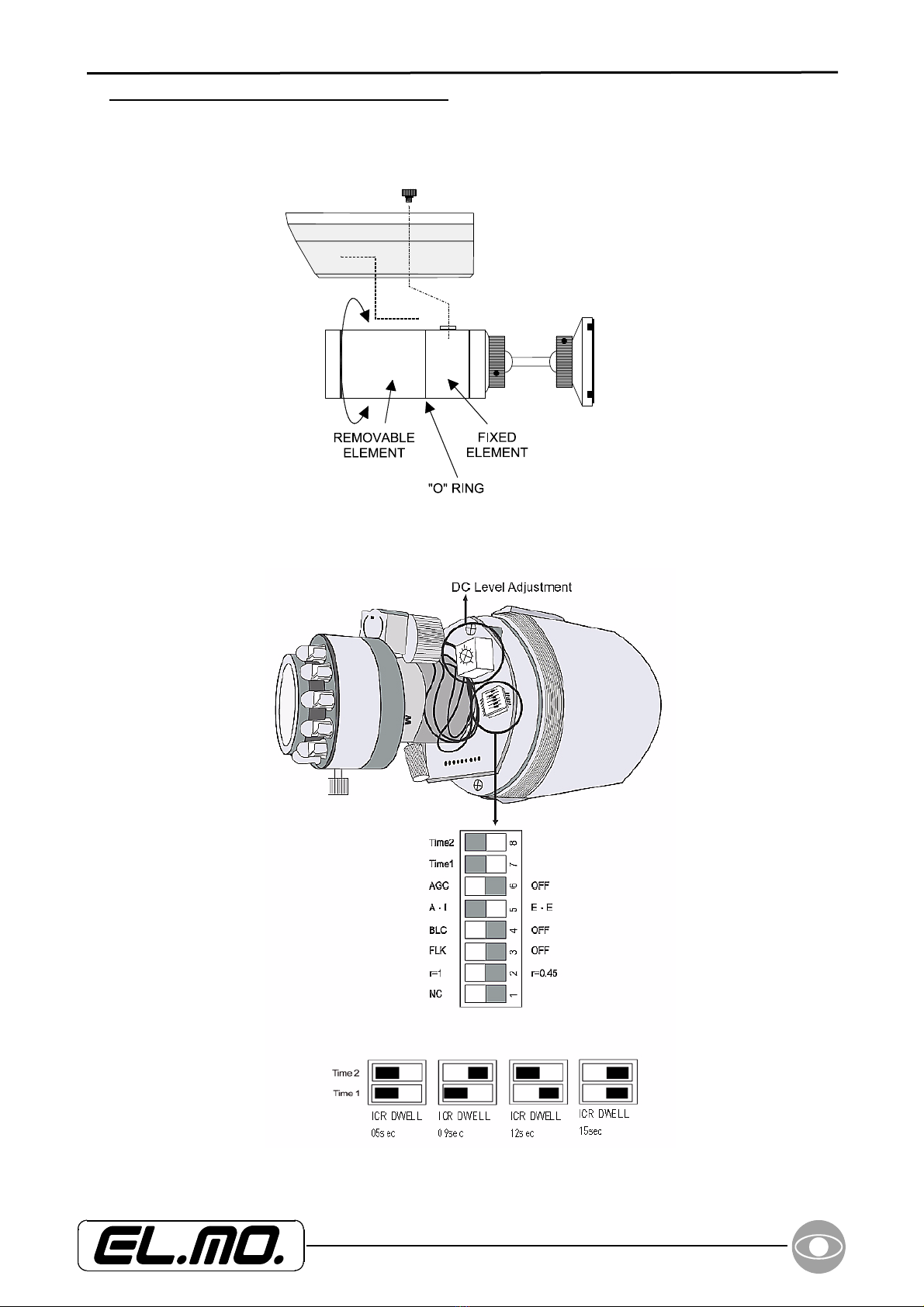

Opzioni dipswitch e regolazione manuale autoiris
Per la regolazione della lunghezza focale e del fuoco dell’obiettivo, è necessario agire sul trimmer posto
sulla parte superiore del corpo della telecamera per regolare l’autoiris.
Per accedere alla parte interna è necessario togliere il tettuccio protettivo, svitare la parte anteriore del cor-
po della telecamera, agire come indicato.
Curare la richiusura della telecamera per non far entrare acqua o pioggia, reinserire il tettuccio protettivo.

7
TECHNICAL MANUAL - GDN-E7342WS
5. AVVERTENZE PER LO SMALTIMENTO
La Minitelecamera per visione notturna mod. GDN-E7342WS deve essere smaltita in accordo con le vigenti
disposizioni comunali e conferita in una discarica autorizzata per lo smaltimento di prodotti elettronici; in caso
di necessità è necessario chiedere informazioni al proprio ufficio comunale per la N.U.
Il materiale utilizzato è altamente nocivo ed inquinante se disperso nell’ambiente.
6. INDICE
1. GENERALITA’ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3
2. CARATTERISTICHE TECNICHE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3
3. PRECAUZIONI - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4
4. COLLEGAMENTI - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4
5. AVVERTENZE PER LO SMALTIMENTO - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7
6. INDICE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7

8
GDN-E7342WS - TECHNICAL MANUAL
FOREWORD
FOR THE INSTALLER:
Please follow carefully the specifications relative to electric and security systems realization further to the manufactur-
er’s prescriptions indicated in the manual provided.
Provide the user the necessary indication for use and system’s limitations, specifying that there exist precise specifi-
cations and different safety performances levels that should be proportioned to the user needs. Have the user view
the directions indicated in this document.
FOR THE USER:
Periodically check carefully the system functionality making sure all enabling and disabling operations were made cor-
rectly.
Have skilled personnel make the periodic system’s maintenance. Contact the installer to verify correct system opera-
tion in case its conditions have changed (e.g.: variations in the areas to protect due to extension, change of the access
modes, etc…)
......................................................
This device has been projected, assembled and tested with the maximum care, adopting control procedures in accord-
ance with the laws in force. The full correspondence to the functional characteristics is given exclusively when it is
used for the purpose it was projected for, which is as follows:
Night vision minicamera
Any use other than the one mentioned above has not been forecasted and therefore it is not possible to guarantee its
correct operativeness.
The manufacturing process is carefully controlled in order to prevent defaults and bad functioning. Nevertheless, an
extremely low percentage of the components used is subjected to faults just as any other electronic or mechanic prod-
uct. As this item is meant to protect both property and people, we invite the user to proportion the level of protection
that the system offers to the actual risk (also taking into account the possibility that the system was operated in a de-
graded manner because of faults and the like), as well reminding that there are precise laws for the design and as-
semblage of the systems destinated to these kind of applications.
The system’s operator is hereby advised to see regularly to the periodic maintenance of the system, at least
in accordance with the provisions of current legislation, as well as to carry out checks on the correct running
of said system on as regular a basis as the risk involved requires, with particular reference to the control unit,
sensors, sounders, dialler(s) and any other device connected. The user must let the installer know how well
the system seems to be operating, based on the results of periodic checks, without delay.
Design, installation and servicing of systems which include this product, should be made by skilled staff with the nec-
essary knowledge to operate in safe conditions in order to prevent accidents. These systems’ installation must be
made in accordance with the laws in force. Some equipment’s inner parts are connected to electric main and therefore
electrocution may occur if servicing was made before switching off the main and emergency power. Some products
incorporate rechargeable or non rechargeable batteries as emergency power supply. Their wrong connection may
damage the product, properties and the operator’s safety (burst and fire).
YOUR DEALER:

9
MANUALE TECNICO - GDN-E7342WS
7. GENERAL
GDN-E7342WS B/W minicamera employs a high-performance 1/3" ExView HAD CCD.
Camera installation is comfortably easy, horizontal and vertical angle can be adjusted as well as focus set-
tings, fitting customers’ specific needs. Moreover, GDN-E7342WS B/W minicamera features a 4-9mm built-in
varifocal autoiris lens, a 12-LED IR illuminator, and an IR CUT filter.
The camera generates high quality images with low-level image distorsion thanks to the above CCD sensor
and CDS circuit employment.
High-resolution image quality makes this camera particularly suitable for video surveillance installation or,
as high-performance devices, within advanced image processing systems.
8. TECHNICAL SPECIFICATIONS
9. WARNINGS
- Do not remove any part from cameras. To prevent the risk of injury or death by electric shock do not remove screws or covers. There
are no usable parts inside cameras.
- Installation and maintenance work have to be carried out by suitable qualified and experienced personnel ONLY.
- Handle cameras with care. Avoid collisions and shakes.
- These cameras are intended for indoor use. For outdoor use, an appropriate protective housing must be used.
- Cameras could be damaged by inappropriate handling or storing.
- Do not expose cameras to direct sunlight, neither powered ON, nor switched OFF.
- Pay attention when operating cameras near reflectors or high-luminance lights and light-reflecting objects.
- Do not operate cameras when temperature, humidity, or power supply values are not within ranges specified for their appropriate
and safe usage. Do not operate cameras in hostile environment where temperature and humidity values are considerably high.
- Only operate your cameras within -10ºC +50ºC temperature range, and relative humidity is 90% max.
- Camera installation could cause radioelectric interference within some domestic systems (class B product). This problems have to
be fixed by installers according to the problems specific causes (e.g. moving installation place, and so on).
- Assistance shall be carried out by qualified personnel ONLY.
Image sensor: CCD 1/3" ExView HAD
CDS circuit for 24h clear image
Picture elements: 500 (H) x 582 (V)
Scanning system: Interlaced 2:1, 625 TV line
Sync.System: Internal
Scanning frequency: H 15.625 Hz, V 50Hz.
H.Resolution: 480 TV line
S/N ratio: 48dB (AGC OFF)
Gamma control: 0.45 /1 selectable
Video output: 1.0Vpp composite, 75Ohm
Minimum illumination: 0.03lux (LED OFF) - 0lux (LED ON)
IR illuminator and filter: 12 IR LEDs - IR CUT filter
Built-in features: AGC/EE, AI/BLC/FLK/GAMMA On/Off switch
IRC Dwell time adjustment
DC Level adjustment
AES: 1/50 - 1/10.000s max.
Lens type: standard 4-9mm autoiris varifocal lens
Output terminal: Multiple cable DC/ BNC
Protection class: IP68
Power supply: 12Vdc +/-10%
Power consumption: 130mA LED OFF, 250mA LED ON
Operating temperature: From -10°C to +50°C, rh <90%
Storage temperature: From -20°C to +60°C
Dimensions: L57 x H 60 x P183 mm (Pmin.172, max.197)
Weight: 381g
Parts supplied: Technical manual, mounting bracket, 4 socket head screws + wrench,
plastic screwdriver.

10
10. OVERVIEW
Camera overview
Example diagram

11
MANUALE TECNICO - GDN-E7342WS
DIP Switch functions and DC level adjustment
GDN-E7342WS minicamera is equipped with a potentiometer (placed on the top of the board) to adjust lens
focal length and focus, and autoiris lens.
To access inner elements, remove protective upper cover and turn the removable element as shown below.
Mount camera thoroughly (to avoid water or rain seepage) and fix upper cover back to its place..

Minitelecamera per visione notturna - MANUALE TECNICO - GDN-E7342WS
Night vision minicamera - TECHNICAL MANUAL - GDN-E7342WS
Edizione Agosto 2005 - August 2005 Edition 09000265
Le informazioni e le caratteristiche di prodotto non sono impegnative e potranno essere modificate senza preavviso.
Product specifications as described above do not bind the manufacturer and may be altered without prior notice.
EL.MO. SpA Tel. [phone] (R.A.) - Fax [phone] - Tech. Assist. [phone] - www.elmo.it - [email protected]
11. DISPOSAL INSTRUCTIONS
Dispose of Night vision minicamera GDN-E7342WS in compliance with current city regulations and by leaving the de-
vice in a dumping ground that is authorized for the disposal of electronic products.
If required, please contact the appropriate city office for additional information.
The materials used for this product are very harmful and polluting if dispersed in the environment.
12. CONTENTS
7. GENERAL - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9
8. TECHNICAL SPECIFICATIONS - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9
9. WARNINGS - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9
10. OVERVIEW - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10
11. DISPOSAL INSTRUCTIONS - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 12
12. CONTENTS - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 12
