1. SKÅPETS MONTERINGSANVISNINGAR
1.1 SORTIMENT

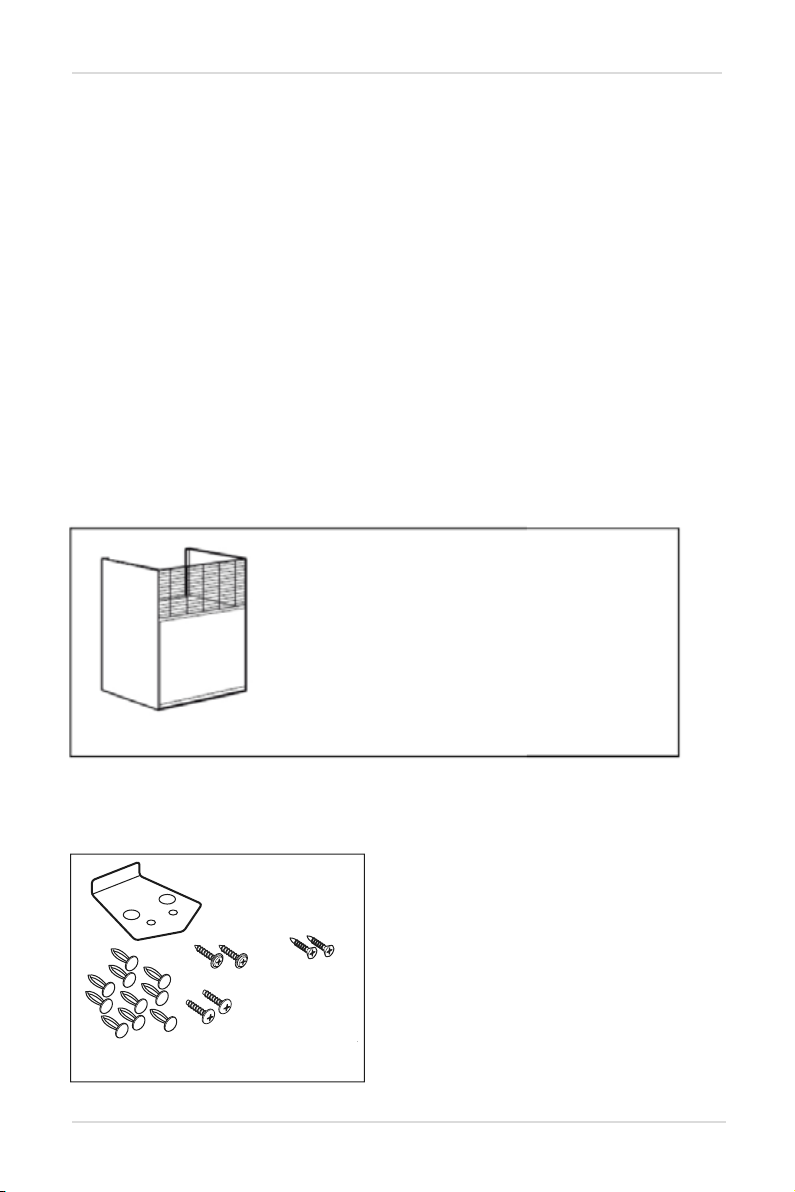

Medföljande delar
Höjd: 450-750 mm
A. Skruv till handtag, 4 x 15 mm (2x)
B. Styrskruvar, 4,2 x 13 mm (2x)
C. Låsskruv, 4,2 x 14 mm (2x)
D. Handtag, (1x)
E. Plastnitar (10x)
A
B
C
D
E
E
Innehåll
1. SKÅPETS MONTERINGSANVISNINGAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1.1 SORTIMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1.2 INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.3 HANDTAGETS MONTERING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1.4 MONTERING AV HYLLA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
1.5 MONTERING AV TELESKOPVÄGGAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
1.6 MONTERING AV TELESKOPFRONT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
1.7 SKÖTSEL OCH RENGÖRING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2. MILJÖSKYDD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

6 7
© 2021, Elon Group AB. All rights reserved.
23

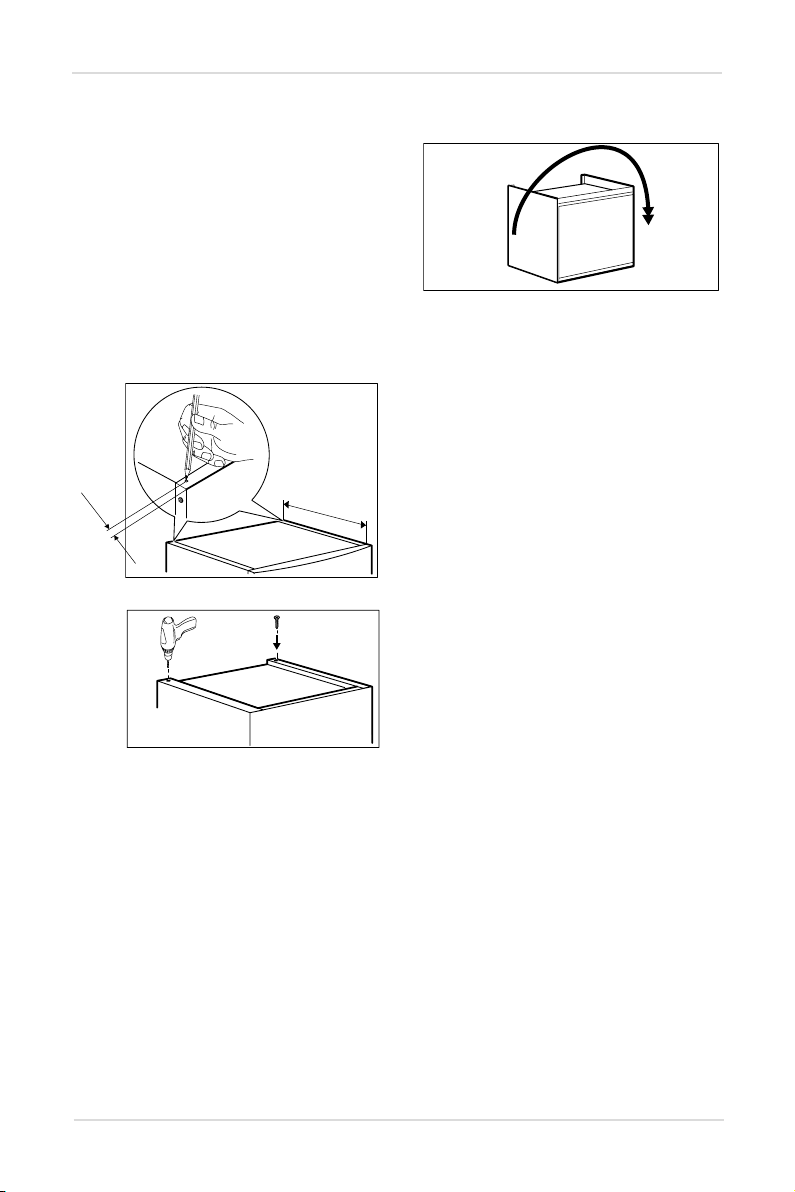

Välj dörrens öppningsriktning
genom att vrida skåpet 180°.
1. Märk ut positionerna för
hålen.
2. Borra 3,5mm hål i
de bakre hörnen vid de
förmarkerade hålen på
produkten.
3. Skruva i de två
styrskruvarna i (B). Skruva inte
åt dem helt. Vänd skåpet och
placera det på apparaten, så
att dörren ska kunna öppnas
i önskad riktning.
14 mm
1.2 INSTALLATION
1
490 mm

6 7
© 2021, Elon Group AB. All rights reserved.

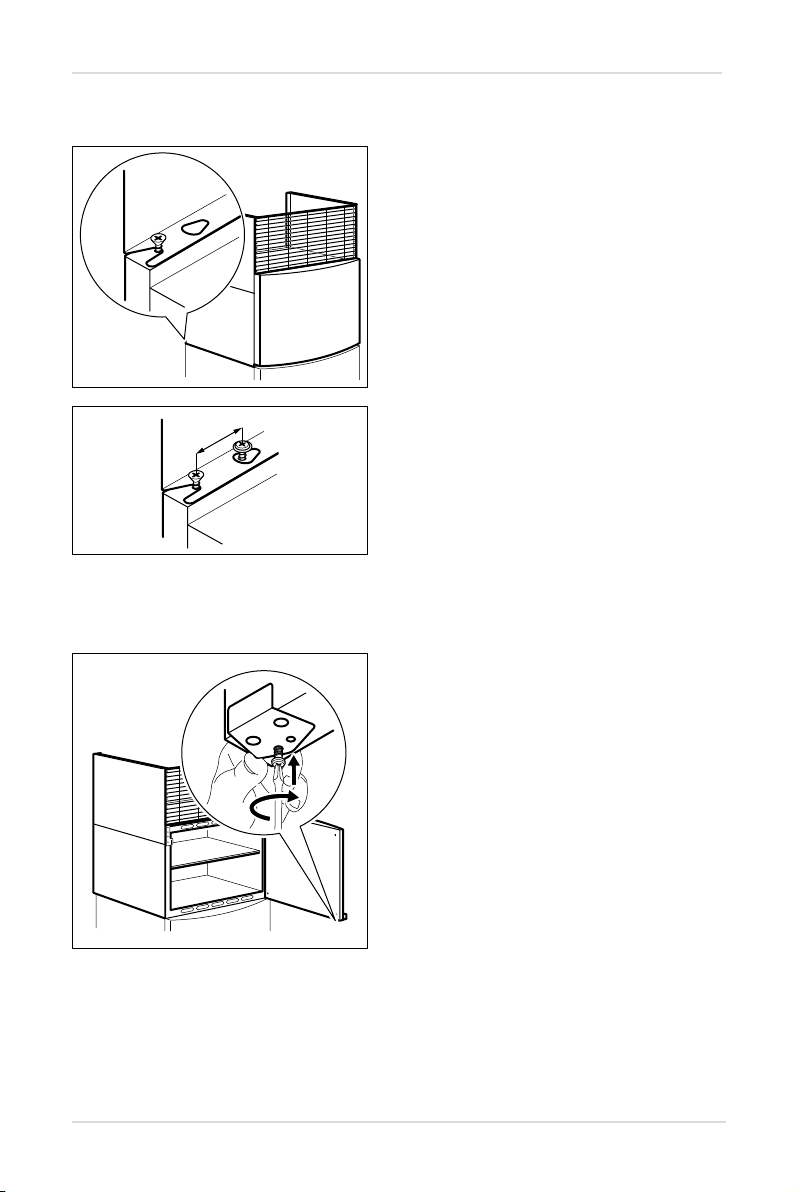

För in två stryskruvar i urtagen på
undersidan av skåpet.
Fär att säkra skåpet, fäst de två
låsskruvarna (C).
Placera handtaget på undersidan av
dörren och fäst det med de trubbiga
skruvarna (A).
1.3 HANDTAGETS MONTERING
32 mm

8 9
© 2021, Elon Group AB. All rights reserved.

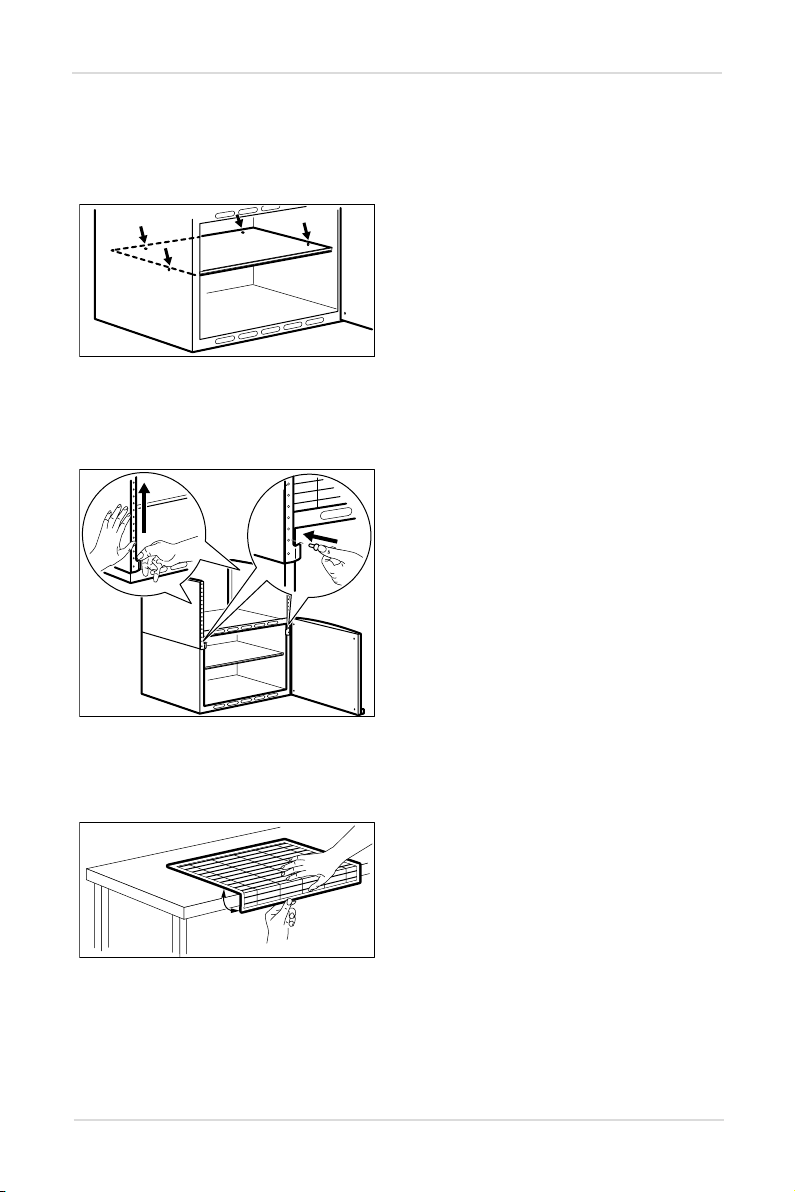

1.4 MONTERING AV HYLLA
1.5 MONTERING AV TELESKOPVÄGGAR
1.6 MONTERING AV TELESKOPFRONT
1
2
Häng hyllan på de fyra
fästpunkterna inne i skåpet.
Kontrollera att hyllan är rätt
placerad och stabil.
Placera teleskopfronten med
den bockade kanten uppåt,
mot baksidan av skåpet.
Anpassa höjden genom att
vika fronten 90°bakåt.
1. Skjut teleskopväggarna
uppåt till önskad höjd.
2. Vik in den nedre fliken på
varje sida och sätt fast
plastnitarna (E).
90°

8 9
© 2021, Elon Group AB. All rights reserved.
1.7 SKÖTSEL OCH RENGÖRING
Montera den bockade kanten
bakåt, under de övre kanterna
på teleskopväggarna.
Fäst teleskopfronten genom att
trycka in plastnitarna i hålen
på fronten.
Rengör produkten med en fuktig, mjuk trasa. Använd bara
neutrala rengöringsmedel. Använd inte produkter med
slipeffekt, skursvampar, lösningsmedel eller metallföremål.

10 11
© 2021, Elon Group AB. All rights reserved.
2. MILJÖSKYDD
Återvinn material med sybolen .
Återvinn förpackningen genom att placera den i lämpligt
kärl. Bidra till att skydda vår miljö och vår hälsa genom att
återvinna avfall från elektriska och elektroniska produkter.
Släng inte produkter märkta med symbolen med
hushållsavfallet. Lämna in produkten på närmaste
återvinningsstation eller kontakta kommunkontoret.

10 11
© 2021, Elon Group AB. All rights reserved.
1. CABINET INSTALLATION INSTRUCTIONS
1.1 PRODUCT
Parts supplied
Height: 450–750 mm
A. Screws for handle, 4 x 15 mm (2x)
B. Guide screws, 4.2 x 13 mm (2x)
C. Locking screws, 4.2 x 14 mm (2x)
D. Handle (1x)
E. Plastic plugs (10x)
CONTENTS
1. CABINET INSTALLATION INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
1.2 INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
1.3 FITTING THE HANDLE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
1.4 FITTING THE SHELF. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
1.5 FITTING THE SLIDING WALLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
1.6 FITTING THE SLIDING FRONT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
1.7 CLEANING AND CARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2. PROTECTING THE ENVIRONMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
A
B
C
D
E
E

12 13
© 2021, Elon Group AB. All rights reserved.

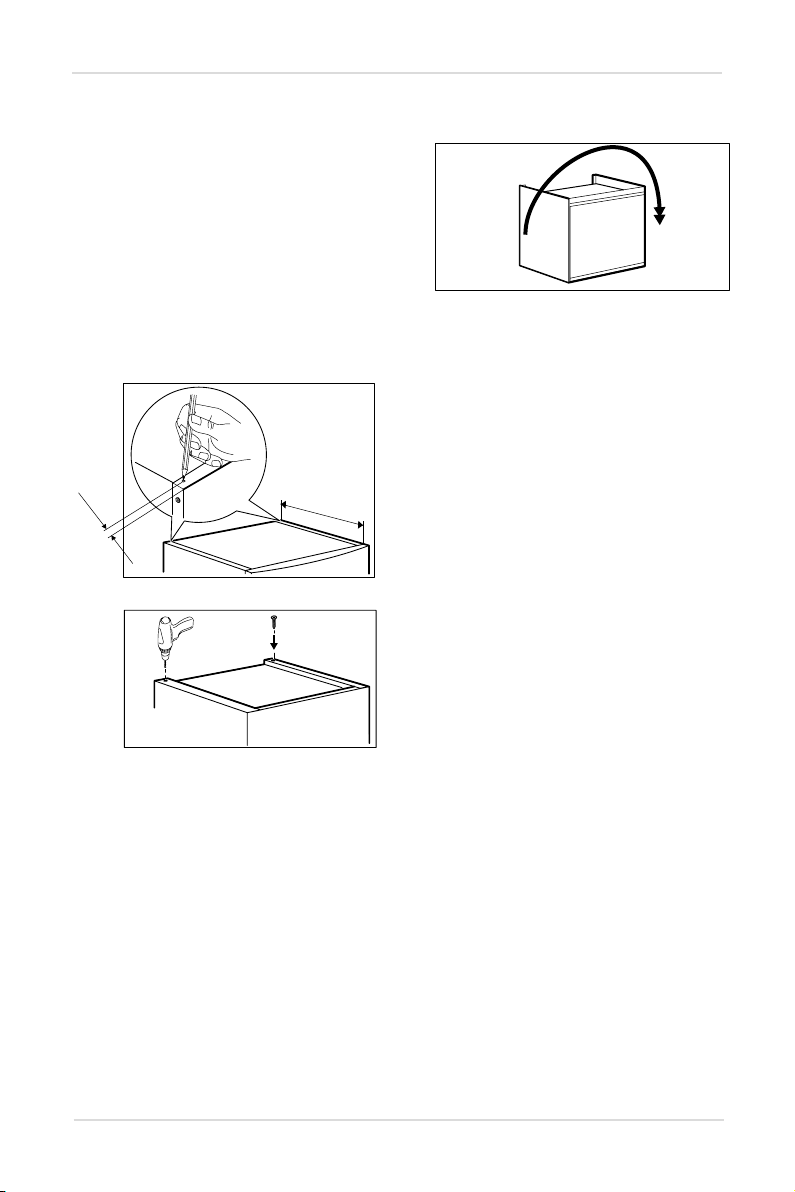

Choose which way you want
