EMAK Transporter TN 3500 User guide

TRANSPORTER
TN 3500 - TN 5000
TN 5000H - TN 5000HD
TN 5500 - TN 5500H
CR 350 - CR 500
CR 500H - CR 510HD
CR 550 - CR 550H
USO E MANUTENZIONE
UTILISATION ET ENTRETIEN
BEDIENUNG UND WARTUNG
USE AND MAINTENANCE
USO Y MANTENIMIENTO
GEBRUIKS EN ONDERHOUD

1
INTRODUZIONE
Questo manuale descrive come mantenere la vostra macchina in buone
condizioni e come operare correttamente e in sicurezza.
Siete pregati di leggere questo manuale con attenzione prima di usare la
macchina
Generali
- Non usare la macchina senza aver capito il contenuto di questo manuale
-Tenete il manuale insieme alla macchina quando prestate, vendete o date
la macchina ad un’altra persona.
- Se il manuale o le schede di sicurezza vengono persi o danneggiati, con-
tattate immediatamente il vostro rivenditore di zona per ordinarne un al-
tro.
- Contattatelo anche se avete domande o dubbi sulla macchina che non
vengono trattati in questo manuale.
PAROLE SEGNALE.
Le parole “Pericolo”, “Precauzione” e “Cautela” vengono usate con i
simboli di indicazione.
“Pericolo” indica l’estremo rischio che si verifichino gravi inci-
denti, se non vengono prese le dovute precauzioni.
“Precauzione” indica il rischio che si verifichino degli incidenti.
“Cautela” indica precauzioni generali.
“Importante” indica un importante messaggio di servizio che vi avver-
te della possibilità del verificarsi di un danno o una diminuzione delle
prestazioni della macchina se non vengono adottate le opportune precau-
zioni.

2
SOMMARIO CAPITOLI
Capitolo 1 Istruzioni di sicurezza
Questo capitolo dà importanti infor-
mazioni sulle operazioni di sicurezza
e sulla manutenzione. Leggete tutte
le istruzioni di sicurezza. Questo ca-
pitolo mosta anche il contenuto e la
localizzazione delle decalcomanie
sulla sicurezza.
Capitolo 2 Riparazioni
Questo capitolo dà informazioni su
come svolgere la manutenzione della
macchina.
Capitolo 3 Controlli
Questo capitolo introduce il nome e
le funzioni delle leve e di altri com-
ponenti di controllo della macchina.
Capitolo 4 Utilizzo
Questo capitolo descrive come usare
la macchina.
Capitolo 5 Stoccaggio
Questo capitolo descrive la manuten-
zione giornaliera e lo stoccaggio a
lungo termine.
Capitolo 6 Manutenzione
Questo capitolo descrive come tene-
re la macchina correttamente e in si-
curezza.
Capitolo 7 Specifiche
Questo capitolo elenca le specifiche
generali della macchina.

3
INDICE
INTRODUZIONE---------------------------------------1
Generali -------------------------------------------------------------- 1
Parole segnale ------------------------------------------------------- 1
SOMMARIO CAPITOLI -----------------------------2
CAPITOLO 1 ISTRUZIONI DI SICUREZZA ------5
1. Prima dell’utilizzo e della manutenzione ------------------- 6
2. Utilizzo ---------------------------------------------------------- 7
3. Carico e scarico da un camion------------------------------- 10
4. Manutenzione -------------------------------------------------- 12
CAPITOLO 2 RIPARAZIONI------------------------- 16
CAPITOLO 3 CONTROLLI--------------------------- 16
CAPITOLO 4 UTILIZZO ------------------------------ 18
1. Prima dell’utilizzo--------------------------------------------- 18
2. Controllate il livello del carburante e rifornite il serbatoio18
3. Accensione del motore---------------------------------------- 18
4. Muovete in avanti, girate, cambiate velocità
e fermate il motore -------------------------------------------- 19
5. Effettuare un carico ------------------------------------------- 22
6. Guida su una rampa -------------------------------------------23
CAPITOLO 5 STOCCAGGIO------------------------ 24
1. Fate sempre la manutenzione giornaliera dopo l’utilizzo 24
2. Preparazione per lo stoccaggio a lungo termine-----------24

4
CAPITOLO 6 MANUTENZIONE--------------------- 25
1. Determinazione dei tempi per la regolare manutenzione 25
2. Schede per la manutenzione regolare----------------------- 25
3. Applicazione dell’olio e del grasso ------------------------- 26
4. Controllo e cambio dell’olio della trasmissione----------- 27
5. Olio idraulico -------------------------------------------------- 27
6. Regolazione della tensione dei cingoli --------------------- 28
7. Regolazione delle leve laterali di sbloccaggio
dei semiassi e freni --------------------------------------------- 29
8. Regolazione del freno di parcheggio ----------------------- 29
9. Regolazione della leva frizione------------------------------ 30
10. Dadi e bulloni da fissare-------------------------------------- 30
CAPITOLO 7 SPECIFICHE--------------------------- 32
Specifiche tecniche ------------------------------------------------ 32

5

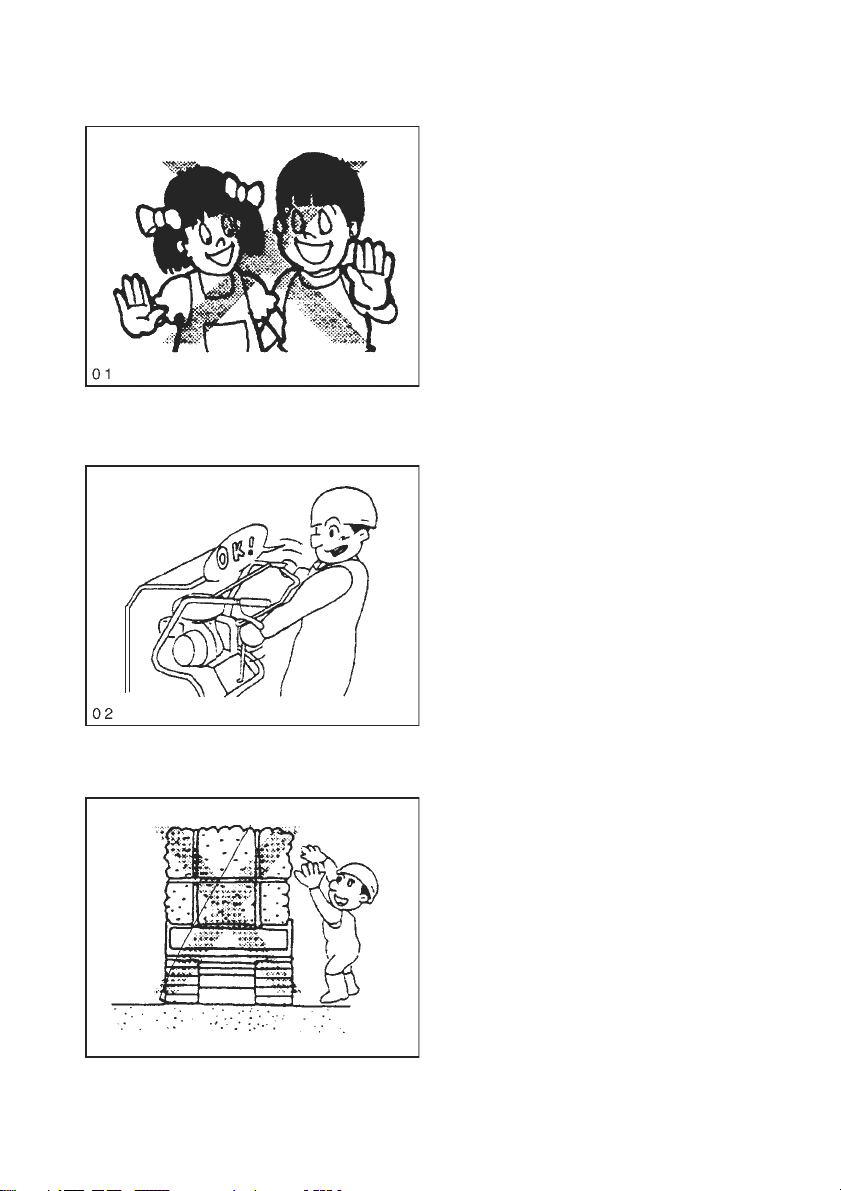

CAPITOLO 1
ISTRUZIONI DI SICUREZZA
Leggetequesteistruzioniconmol-
ta attenzione.
Sonoimportanti per l’utilizzoela
manutenzione della macchina in
sicurezza.La negligenzanelsegui-
re queste istruzioni può provoca-
re incidenti e seri danni.
Conosci la macchina
Non permettete di usare la macchi-
na a persone che non hanno fami-
gliarità con essa.
Questo manuale deve essere consi-
deratouna parte integrante della vo-
stra macchina e deve restare sem-
pre con essa.
Imparate a conoscere le posizioni e
le funzioni di tutti i controlli e il si-
gnificato di qualsiasi simbolo sui
controlli e degli indicatori prima di
utilizzare la macchina.
Imparate a fermare il motore in si-
tuazioni di emergenza.
Imparate a conoscere la capacità, le
caratteristiche e i limiti della mac-
china, così come il massimo del
peso caricabile, la velocità e il rag-
gio di rotazione.

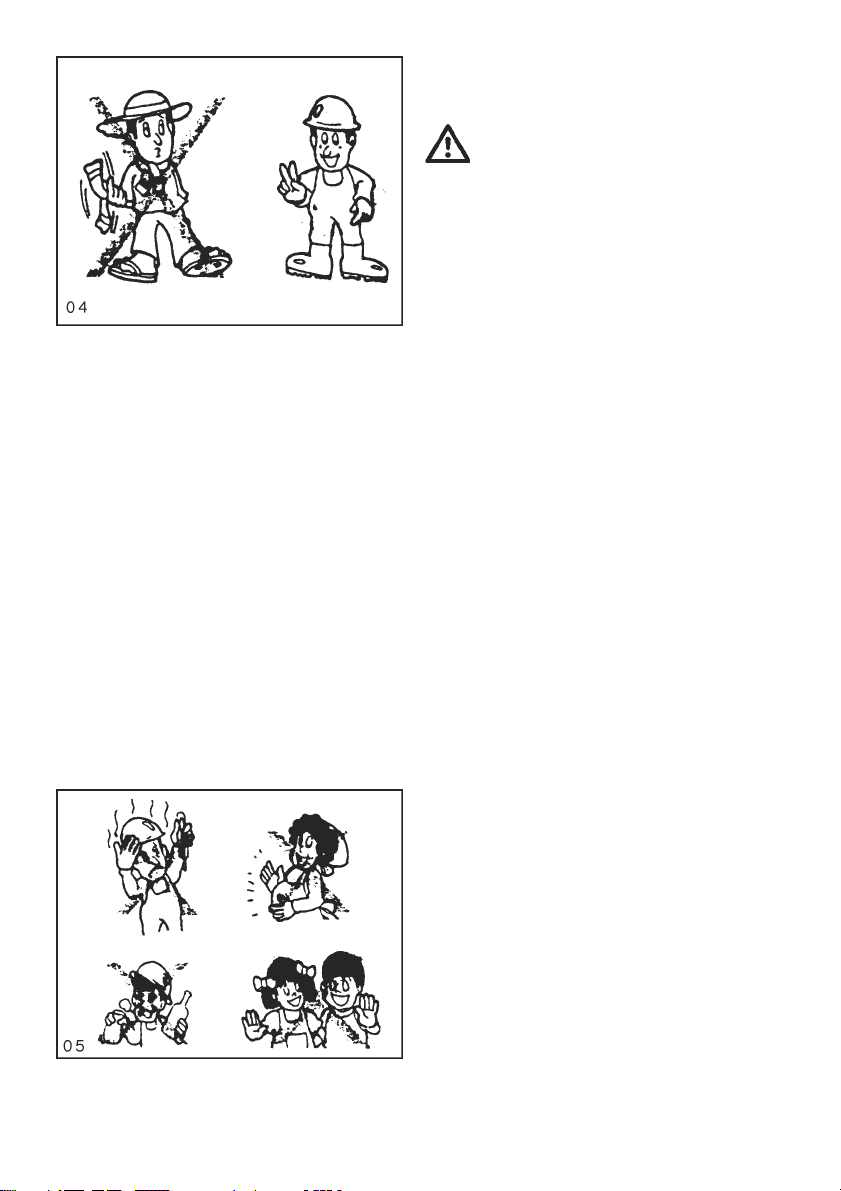

1.Prima dell’utilizzo e della ma-
nutenzione
PRECAUZIONE
Evitate di allentare i bulloni e di la-
cerare i vestiti di protezione, di con-
sumare gli orli e i risvolti. I vestiti
lacerati possono facilmente impi-
gliarsi nelle parti in movimento del-
la macchina. Indossate abbiglia-
mento e scarpe o stivali da lavoro.
Inoltre avete bisogno di: elmetto
per la protezione della testa, pro-
tezione per gli occhi, guanti resi-
stenti, protezione per le orecchie,
mascherina.
Indossate tutti i vestiti e gli acces-
sori di sicurezza che sono necessari
per il lavoro.
Una prolungata esposizione a un
forte rumore può causare un dan-
neggiamento o una diminuzione
dell’udito.
Indossatedasubitolaprotezioneper
le orecchie e per gli occhi e una ma-
scherinaper proteggervi dalla cadu-
ta di oggetti.
PRIMA DELL’USO
Non usare la macchina quando sie-
te stanchi, ammalati, assonnati,
ubriachi, sotto medicinali, in gravi-
danza, sofferenti per qualche malat-
tia o in altre condizioni sfavorevo-
li. Queste condizioni diminuiscono
l’abilità e i riflessi di una persona.
Quando incominciate a sentirvi
stanchi durante l’utilizzo, fate una
6

7
pausa di 10 minuti per stirarvi, pas-
seggiare, riposarvi o mangiare.
Rimuovete l’olio, il grasso o il fan-
go dal corrimano, dai supporti, dai
pedali, dai controlli e dal pavimen-
to per evitare di scivolare o di per-
dere il controllo della macchina.
In inverno raschiate via il ghiaccio
e la neve dai componenti.
Controllate che i bulloni siano ben
avvitati, ben lubbrificati, sicuri, non
usurati e che i dispositivi funzioni-
no correttamente, che lo sterzo e i
freni non abbiano una connessione
lentae che non vi siano perdite. Fate
riferimento alle sezioni di applica-
zione di questo manuale per i detta-
gli.
CAUTELA
Le operazioni di controllo e manu-
tenzione della macchina, in partico-
lare dell’impianto elettrico, vanno
fatte una volta all’anno.
Sostituiteiltubo del carburante ogni
due anni.
2. Utilizzo
PRECAUZIONE
AVVIAMENTO DELMOTORE
IN SICUREZZA
Se utilizzate il motore in un’area
chiusa assicuratevi che ci sia una

8
aperturaounpo’diventilazionepri-
ma di accendere il motore.
I fumi di scarico sono nocivi. Fate
estrema attenzione al monossido di
carbonio perché è inodore e incolo-
re.
Mentre scaldate la macchina, siate
presentieazionatefermamenteifre-
ni.
Non usate le leve laterali quando
scendete un pendio, altrimenti la
macchinapotrebbeimprovvisamen-
te girarsi.
Usate il freno motore e siate pronti
ad azionare il freno in qualsiasi mo-
mento.
Non tentate di superare la capacità
massima di carico della macchina
specificata a pag. 32.
Non lasciate che la merce traspor-
tata trasbordi dal box. Gli articoli
trasbordanti potrebbero cadere.
Non caricate la merce in verticale,
altrimenti la vista davanti potrebbe
essereostruitaepotrebbefacilmente
far perdere l’equilibrio alla macchi-
na.
Trasportatelamercein sicurezza le-
gata con una corda per evitare che
il carico cada.

9
Non caricate o scaricate la merce
mentre la macchina sosta in una di-
scesa, altrimenti la macchina po-
trebbe perdere l’equilibrio e capot-
tarsi.
Non muovete la macchina mentre
il box per il trasporto è in posizione
verticale, altrimenti la vista davanti
potrebbe essere ostruita e la mac-
china perderebbe facilmente l’equi-
librio.
Nonusatelafunzionediribaltamen-
to per scaricare la merce in una di-
scesa.
Non toccate la marmitta o il motore
mentre questo sta girando o subito
dopo averlo fermato.
Questepartipossonodiventare mol-
to calde.

10

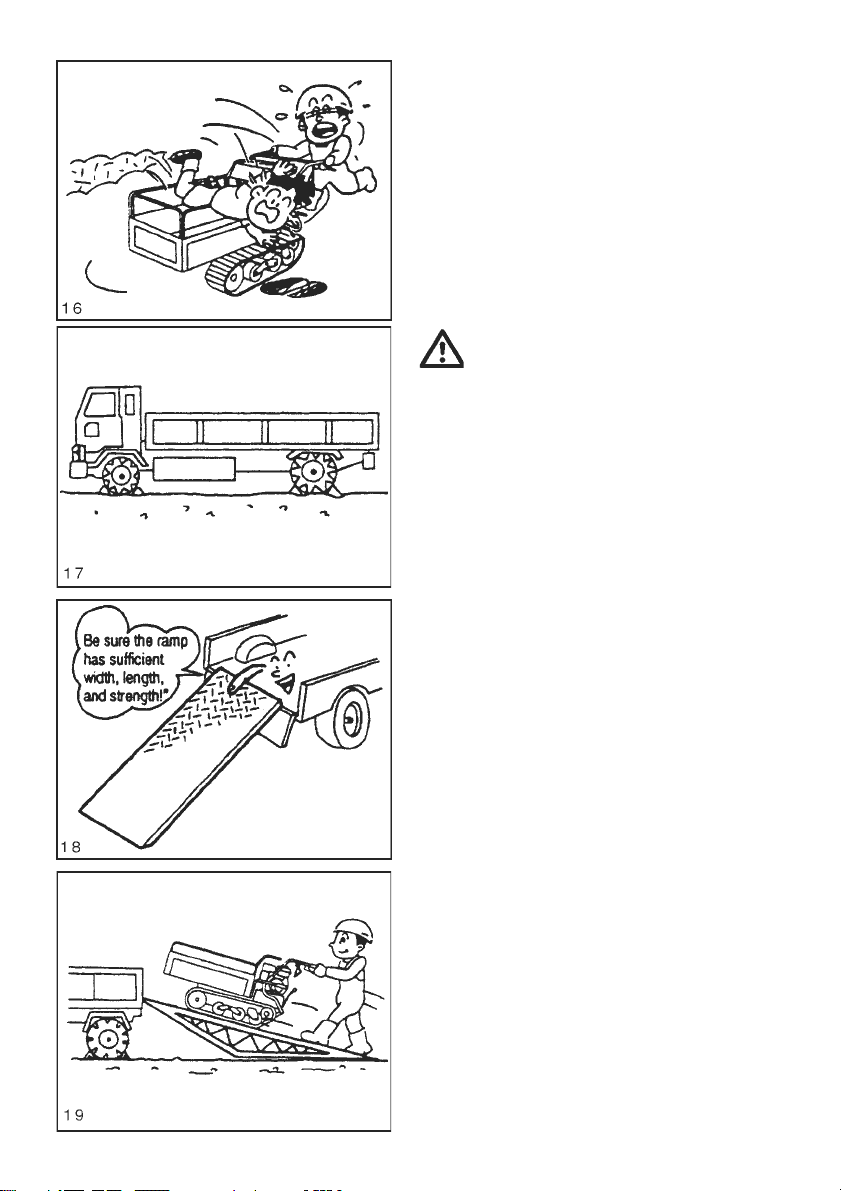

Non provate a guidare la macchina
dall’interno del box per il trasporto
e non caricate persone.
Non guidate mentre siete seduti o
poggiate in piedi sulla macchina.
3. Carico e scarico
da un camion
PRECAUZIONE
Quando caricate/scaricate la mac-
china su/da un camion, scegliete
un’area piana, che abbia stabilità,
che sia lontana dal traffico e libera
da oggetti potenzialmente pericolo-
si.
Spegnete il motore sul camion e as-
sicuratevi che questo non si muova
necessitando del freno per il par-
cheggio.
Per la rampa, selezionate un’asse
con una sufficiente larghezza, lun-
ghezza, solidità e con una superfi-
cie ruvida.
«Guida su una rampa»
Per la rampa usare un’asse che ab-
bia i seguenti requisiti:
• Lunghezza: quattro volte l’al-
tezza del pianale del camion.
• Larghezza: abbastanza ampia
da sopportare i cingoli della mac-
china.
• Solidità: abbastanza forte da
sopportare il peso della macchina.
• Superficie:trattataperresiste-
re allo slittamento.

11
Attaccate con sicurezza i ganci al
pianale del camion in modo che la
rampa sia allo stesso livello del pia-
nale e non si sganci.
Non provate a caricare/scaricare la
macchinasul/dalcamionmentreilbox
per il trasporto contiene un carico.
Non permettete a nessuno di stare di
fronte alla macchina mentre la cari-
cate/scaricate su/da un camion.
Usate il cambio in posizione F1 per
caricare e in posizione R per scarica-
relamacchina.Metteteinoltrela leva
di accelerazione in posizione “bassa
velocità”,usateilfrenomotoreemuo-
vete lentamente la macchina.
Quando salite o scendete da una
rampa, tenete sempre la macchina
al centro della rampa.
Quando salite o scendete da una
rampa, non provate a cambiare la
direzione o ad usare le leve laterali
di sbloccaggio e freno.
Per salire o scendere dalla rampa
stabilite in anticipo il tragitto e poi
muovete la macchina ad una velo-
cità minima.
Il centro dell’equilibrio della mac-
chinacambierà improvvisamente se
passa sopra la linea di giunzione tra
larampa e il pianale delcamion.Te-
netevi pronti a questo improvviso
cambiamento.
Quando trasportate la macchina su
un camion, assicuratevi che questa
sia sufficientemente fissata con una
corda e usate le sbarre per bloccarla.

12
4. Manutenzione
PERICOLO
Evitate che gli accessori si allenti-
no o che i vestiti si lacerino o che si
consumino, altrimenti potrebbero
avvolgersi fra di loro.
L’abbigliamento e le scarpe da la-
voro vi saranno d’aiuto. Inoltre ave-
te bisogno di: elmetto per la pro-
tezionedella testa, protezioneper
gli occhi, guanti resistenti, prote-
zioneperleorecchie,mascherina.
Indossate tutti i vestiti e gli acces-
sori di sicurezza che sono necessari
per il lavoro.
Una prolungata esposizione al for-
te rumore può causare il danneggia-
mento o la diminuzione dell’udito.
Indossatedasubitolaprotezioneper
le orecchie.
Non muovetevi e non saltate sotto
la macchina.
Non aggiungere olio e non fate ri-
fornimento mentre il motore sta gi-
rando o è ancora caldo.
Usare solo il carburante specificato
in questo manuale.

13
Non fate rifornimento mentre tene-
te in bocca una sigaretta o mentre
usate una fiamma per farvi luce.
Dopo il rifornimento chiudete bene
il tappo e asciugate ogni perdita o
spruzzo di miscela per prevenire in-
cendi.
Controllare il tubo del carburante.
Un eventuale danno potrebbe cau-
sare la fuoriuscita di carburante
causando un incendio.
PRECAUZIONE
Selezionate un’area piana, stabile e
lontanadal trafficoquando effettua-
te la manutenzione.

14

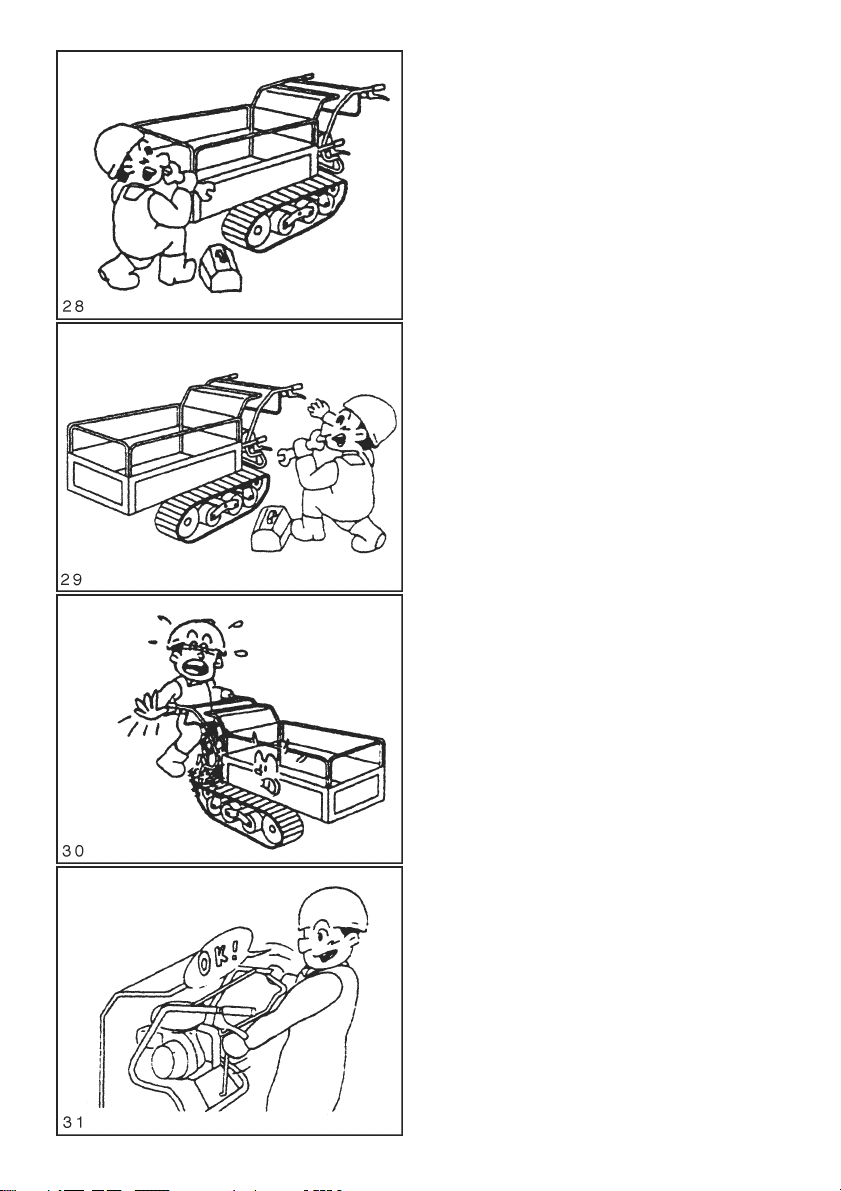

Quando effettuate la manutenzione
ènecessariocheicingolisianobloc-
cati così che non possono muover-
si.
Assicuratevi di regolare la tensio-
ne dei cingoli e controllate che non
siano incrinati.
Controllate che i bulloni dei cingoli
siano ben fissati.
Tutti i giorni, prima di usare la mac-
china, controllate che i cavi elettri-
ci non facciano contatto con altri
componenti, che la protezione non
si sia scorticata e che i contatti non
siano allentati.
Controllatecheifrenisianobenfun-
zionanti e che i supporti delle leve
sbloccaggi laterali siano ben fissa-
ti.

15
Non avviate il motore in un’area
completamente chiusa ma solo in
ambienti all’aperto. Quando il mo-
tore deve essere acceso all’interno
assicuratevi che ci sia una sufficen-
te ventilazione.
CAUTELA
Lasciate che la marmitta, il motore
e le altre parti calde si raffreddino
prima di fare dei controlli o di ef-
fettuare le operazioni di manuten-
zione.
Assicuratevi che il motore sia spen-
to prima di fare sostituzioni o di ri-
muovere il grasso dalle parti
rotanti.Assicuratevi di fermare il
motore prima di effettuare control-
li, regolazioni, riparazioni o la puli-
zia della macchina.
Controllateregolarmenteche il tubo
idraulico sia ben fissato e non dan-
neggiato. (modelli H e HD)
Seleoperazionidimanutenzionerichie-
dono la sconnessione delle giunture e
dei tubi, sbloccate prima la pressione
nel circuito idraulico.(modelli H e HD)
Assicuratevidireinstallaretuttelepar-
ti rimosse durante la manutenzione.

16
CAPITOLO 2 RIPARAZIONI
Dopo la riparazione
Se la macchina non funziona cor-
rettamente e voi non siete in grado
di ripararla da soli, contattate il vo-
stro rivenditore di zona.
Queste sono le informazioni che gli
dovete fornire:

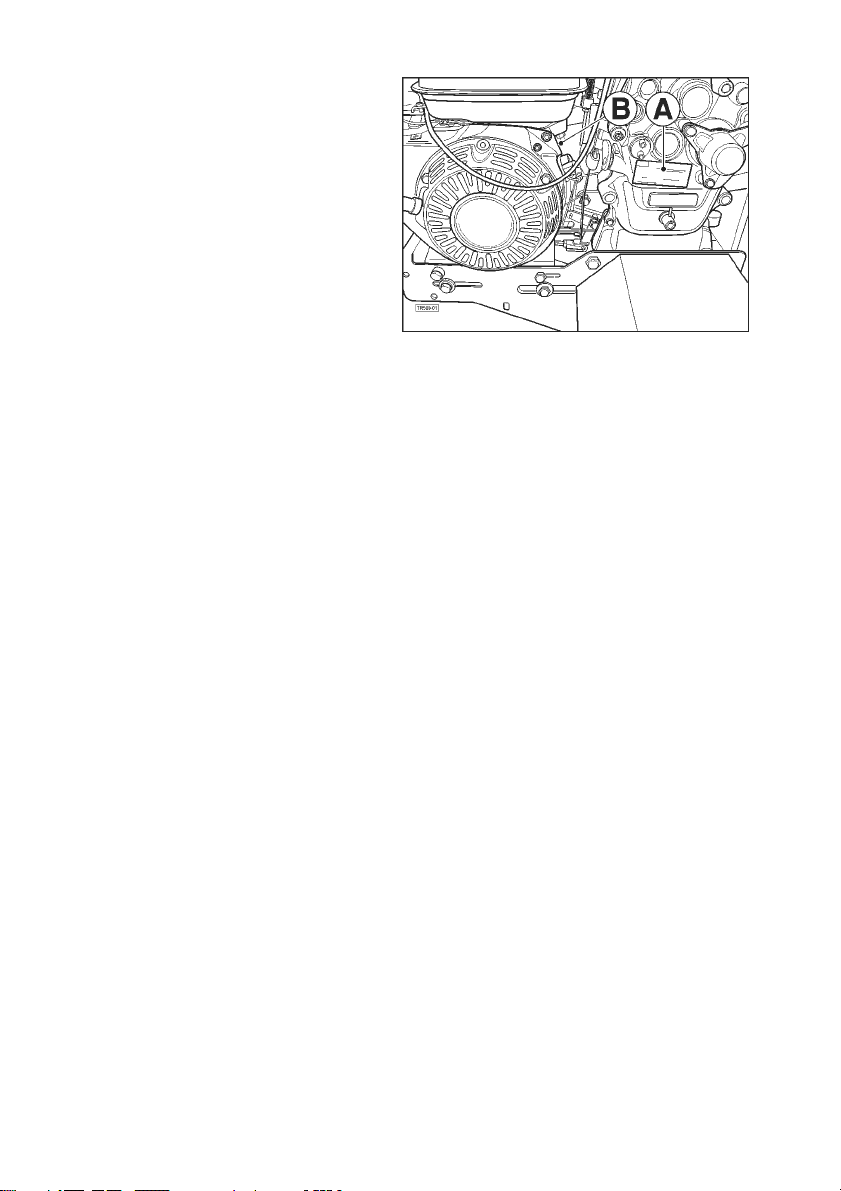

• Nome del modello e il nume-
ro di serie della macchina (A).
• Numero del motore (B) in
caso di problemi al motore.
• Circostanzedurantelequalisi
è verificato il problema (a che ve-
locità stavate usando la macchina,
che tipo di lavoro stavate facendo,
ecc.).

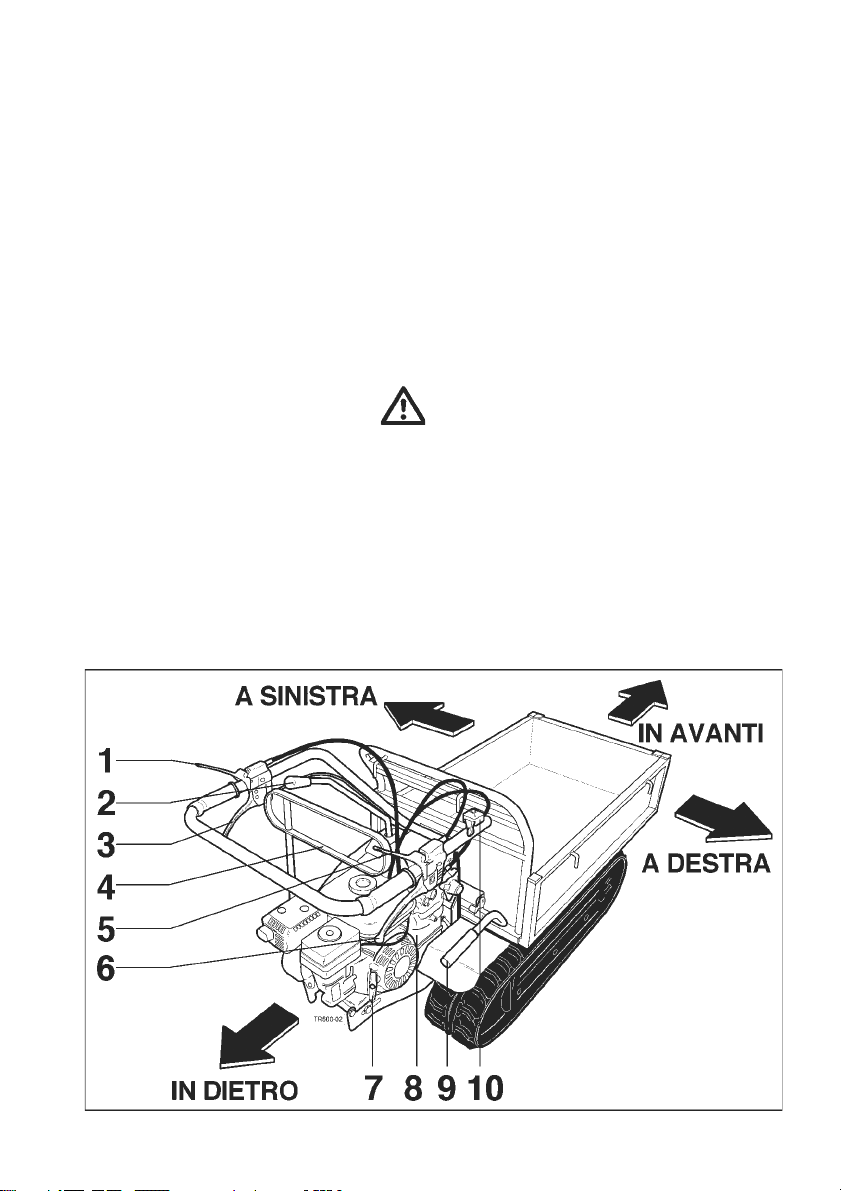

CAPITOLO 3 CONTROLLI
1) Leva sbloccaggio semiasse sinistro
Premere verso il basso la leva per girare verso sinistra.
2) Leva delle marce
Usarla per le posizioni F1, F2, F3 o R.
3) Leva freno laterale sinistra
Tirare verso l’alto la leva per girare verso sinistra.
4) Leva frizione “uomo morto”
Usare questa leva per innescare o disinnescare la frizione di guida e
inserire il freno parcheggio.
I cingoli ruotano se la leva è tirata verso il tubo del manubrio mentre
il motore gira.
Quando la leva è rilasciata, la frizione va in posizione di disinnesto
e si inseriscono i freni.
5) Leva sbloccaggio semiasse destro
Premere verso il basso la leva per girare verso destra.
• Il tempo di utilizzo (appros-
simativamente quante ore l’avete
usata prima che si verificasse il pro-
blema).
• Altri dettagli (se è possibile)
sulle circostanze.

17
6) Leva freno laterale destro
Tirare verso l’alto la leva per girare verso destra.
7) Fune di avviamento
Usatela per avviare il motore.
8) Interrutore del motore
Usatelo per accendere o spegnere il motore.
9) Leva di blocco del cassone
Usare questa leva per alzare il cassone e metterlo nella posizione di
ribaltamento.
10) Leva di accelerazione
Usare questa leva per aumentare o diminuire la velocità del motore.
IMPORTANTE
Serve un’azione combinata leva sbloccaggio semiasse e leva freno per far
girare il Transporter verso destra o sinistra.

18
CAPITOLO 4 UTILIZZO
1. Prima dell’utilizzo
Controlla sempre i seguenti punti
prima di utilizzare la macchina.
(1) Controllate l’area in cui lavo-
rerete
• Se trovate qualche impedimento
durante l’uso della macchina assi-
curatevi di localizzarlo e di elimi-
narlo.
(2) Ispezionate la macchina
• Controllate le varie parti assicu-
randovi che non siano deformate,
danneggiate o pericolose.
• Controllate l’olio della trasmis-
sione.
• Controllate la tensione dei cin-
goli e assicuratevi che questi non
siano danneggiati.
• Controllate che i bulloni dei cin-
goli siano ben fissati.
• Ispezionatel’intera macchina as-
sicurandovi che non sia danneggia-
ta e che i vari bulloni non siano al-
lentati.
• Controllate che non vi siano per-
dite di olio dal motore.
• Controllate il livello del carbu-
rante, controllate che non vi siano
perdite e che il tubo non sia dan-
neggiato.
• Controllate che il filtro aria sia
pulito.
• Controllate che la marmitta e le
altre parti soggette al surriscalda-
mento siano libere da sporcizia e
particelle.
• Controllatel’impianto elettrico e
assicuratevi che le connessioni sia-
no ben fissate.
(3) Utilizzo delle leve
• Controllate le leve.
(4) Avviate il motore
• Controllate che non emetta
rumori insoliti.
• Controllate il colore dei fumi
di scarico.
• Controllate il funzionamento
di ogni leva.
2. Controllare il livelli del carbu-
rante e rifornite il serbatoio
• Attenersi alle indicazioni ripor-
tate sul libretto “uso e manutenzio-
ne” del motore.
3. Accensione del motore
PRECAUZIONE
•Controllare l’area attorno alla
macchina per sicurezza prima di
accendere il motore. Non partire
se ci sono animali o persone nelle
vicinanze.
CAUTELA
•Assicuratevi di avere effettua-
to la manutenzione richiesta pri-
ma e dopo l’uso della macchina.

19
Controllate la leva frizione e gli
altri dispositivi usati nell’impie-
go della macchina e regolateli se
necessario, come richiesto in
mododa assicurareil lorocorret-
to funzionamento.
•Mentreilmotoreèsurriscalda-
to, rilasciate la leva frizione così
che si innesti il freno per il par-
cheggio.

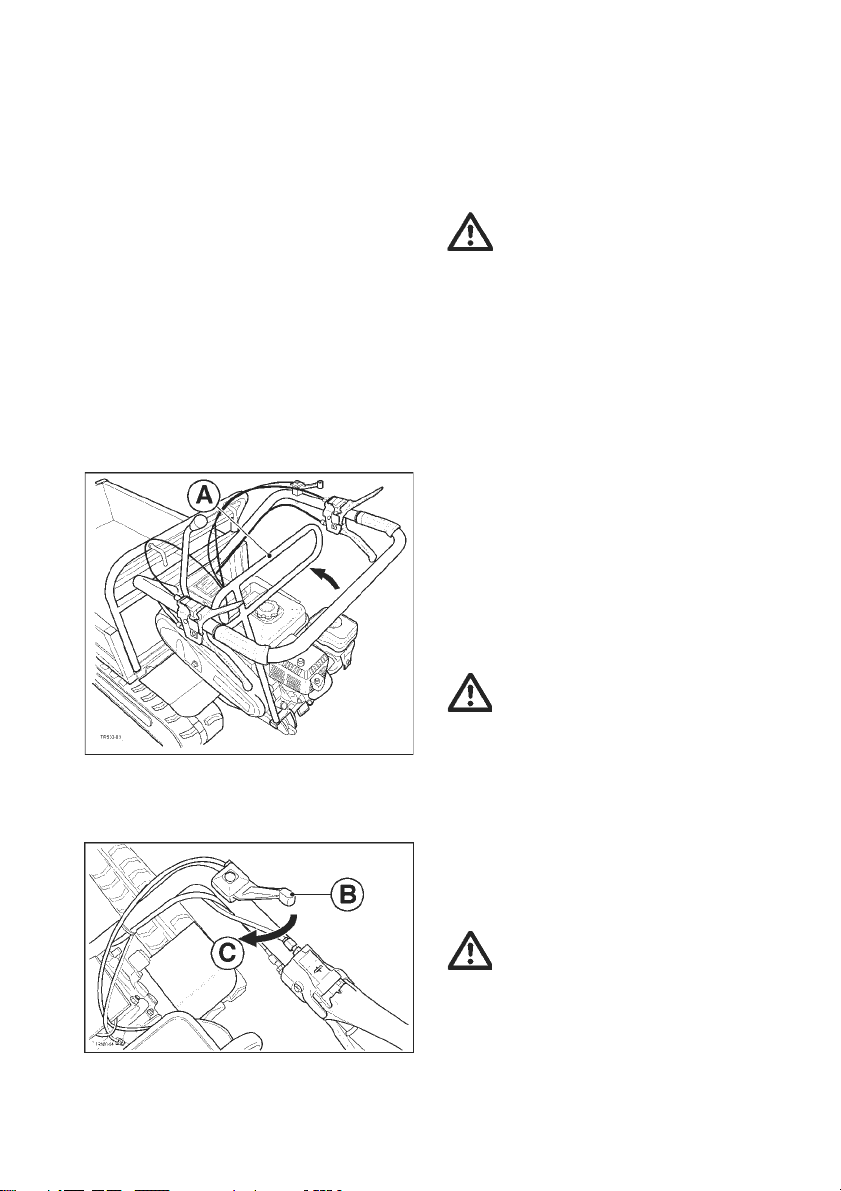

Avviamento della macchina
1. Rilasciate la leva frizione (A). Si
innesterà il freno.
2. Mettere la leva di accelerazione
(B) in posizione “alto” (C).
3. Per le operazioni di avviamento
del motore attenersi alle indicazio-
ni riportate sul libretto “uso e ma-
nutenzione” del motore.
4. Muoveteinavanti,girate,cam-
biate velocità e fermate il motore.
PERICOLO
•Accelerate e decelerate lenta-
mente quando cominciate a spo-
starvi in avanti e a fermarvi.
•Diminuite la velocità quando
girate.
•Diminuitelaanche quando sie-
te in una discesa, sul margine di
unastrada,suunastradaacciden-
tata o con molte curve.
•Non spostatevi in diagonale
lungo una discesa ripida.
•Quando usate la retromarcia,
usate una bassa velocità e fate at-
tenzione a ciò che avete dietro.
PRECAUZIONE
•Controllatelaposizionediogni
leva e la sicurezza dell’area cir-
costante prima di iniziare a muo-
vervi in avanti.
•Non usate le leve sbloccaggio
semiassi quando scendete lungo
una discesa ripida.
CAUTELA
•Quando lasciate la macchina
incustodita, mettetela in un’area
piana, stabile e fermate il motore
così che i cingoli non possono
muoversi.
