Energotech EnergoInfra EIR500 Guide

EnergoInfra
Electric Infrared Heater
EIR500
EIR1000
EIR1500
Mounng and Installaon
Montageanleitung
Instrucons de Montage
Montagehandleiding
Installaonsanvisning

Type Output Voltage Current L W H C/C Kg
EIR500 500W 230V~ 2.17A 700 75 40 500 1.5
EIR1000 1000W 230V~ 4.35A 1170 75 40 810 2.0
EIR1500 1500W 230V~ 6.52A 1680 75 40 1100 3.0
1800
90
300
800
150

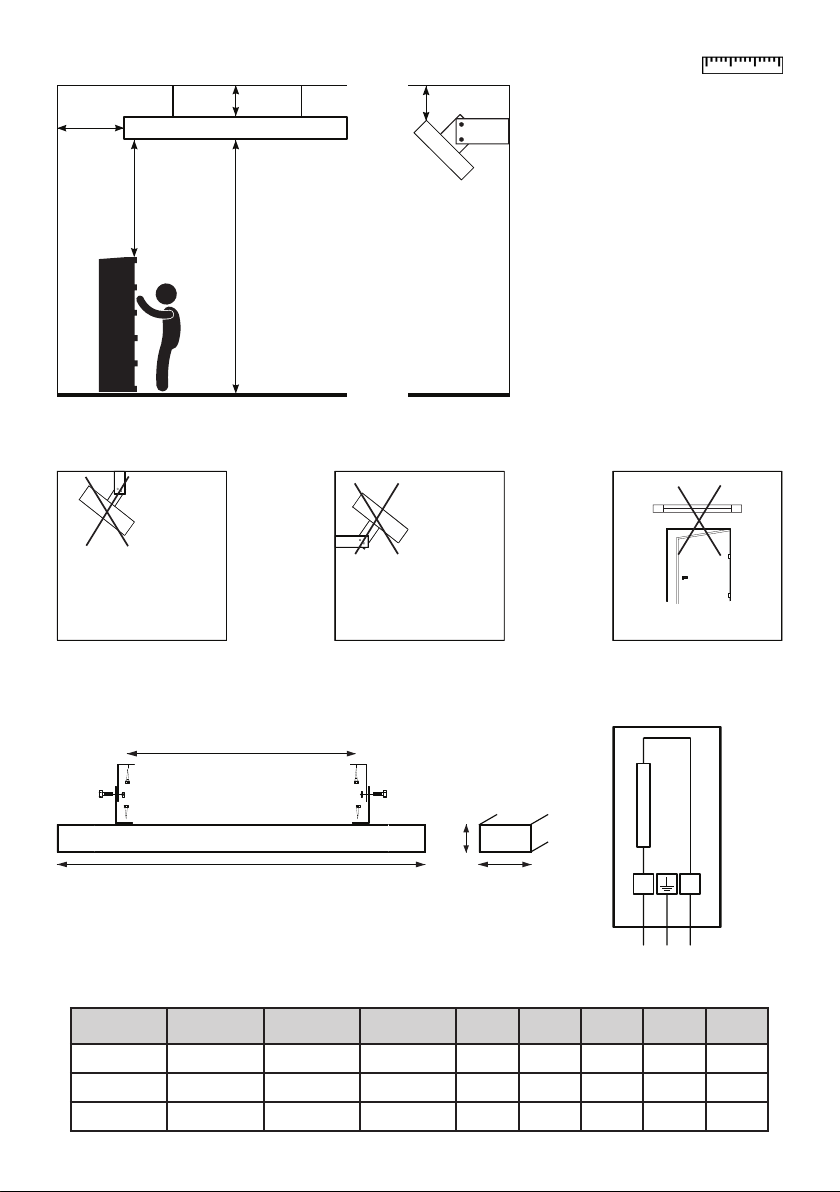

Fig.3 Fig.4
Fig.2a Fig.2b
Fig.1
Millimeter
L
C/C
W
H
1
230V~
2
LN
230V
PE
Fig.2c

EnergoInfra EIR500, EIR1000 and EIR1500, 230V~,
are intended for permanent installation by an au-
thorized electrician, and in accordance with existing
national regulations. The appliance must be preceded
by an all-pole switch, min. 3mm contact gap.
Appliance and protection class: Class I - IP44.
1. The EIR can be mounted to the ceiling or on the
wall, horizontally, where the lowest installation height
is 1.8m from the oor level. Respect and follow the
minimum distances to the surrounding surfaces,
according to g.1.
NOTE! Do not cover the heater or direct it towards
combustible items. Fig.2a, 2b and 2c are examples of
incorrect mounting.
Fixed heater must not be mounted in front of a socket
outlet.
2. The supplied ceiling/wall brackets should be
mounted with a C/C distance, see g.3 and table. The
brackets can be angled in different positions, when
wall mounted.
3. On top of the heater there are two knock-out holes
where the cable grommet(s) should be inserted. Con-
nection according to g.4, to a 4mm² terminal block.
Ensure that the inlet must be tight. Protect the supply
cable, if it comes in contact with hot parts. Note!
Remove the protective lm from the casing before the
heater is switched on.
4. When starting-up the heater for the rst time or
after a long period of disuse, smoke or odor may
result from grease, dust or dirt that has collected on
the element. This is normal and disappears after a
short period of time.
5. Like in all electrical heating appliances, clicks can
occur during expansion and contraction of the materi-
al, due to movement when the temperature changes.
6. The heater may undergo a color variation following
being energized for the rst time and during its life
span. The extent is relevant to the operating environ-
ment and is normal behavior.
Aerosols, paint, solvents, dust and lth etc... may
adhere to the heater and can potentially cause discol-
oration. The performance of the heater is unaffected
by discoloration. As a precaution, always switch off
the heater while painting and drying!
7. When cleaning the heater, make sure that the
heater is switched off. Let the heater cool down.
Use a soft cloth to clean the body of the heater. For
cleaning the reector, use a clean soft brush.
8. If ret is needed, the heating element can be re-
placed in site without having to take down the heater.
Unscrew lid and wires. Pull out the part in question
and replace with a new one.
9. When an EIR has not been used for a period of
time, or stored in a damp environment, moisture can
enter the heating element. This can cause a residual
current device (RCD) to trip. This is not to be consid-
ered as a fault and can be solved. Bypass the RCD
and run the heater for couple of hours. This will “dry
out” the heating element.
10. Information about energy consumption
In combination with an Ecodesign-compliant
thermostat, the product data complies with the EU
regulations on the Ecodesign Directive (2009/125/
EC) for energy-related products (ErP).
11. Safety
• When the installation is protected by an RCD, a
300mA residual current device has to be used.
• Warning - Hot surface! Do not touch the heater
when in use!
• Do not cover the heater! Risk of re!
• This appliance shall not be used by children less
than 8 years or persons with reduced physical,
sensorial or mental disability or lack of experience
and knowledge, unless they are supervised or
were instructed how to use the appliance in a
safe way, and understand the hazards involved.
Children shall not play with the appliance. Clean-
ing and user maintenance shall not be made by
children without supervision.
ENGLISH
ErP✔

DEUTSCH
Der EnergoInfra EIR500, EIR1000 und EIR1500,
230V~, ist ein Infrarotheizkörper zur Festinstallation
durch einen qualizierten Elektriker laut lokalen
Normen. Die Installation muss über einen allpoligen
Schalter mit einem Kontaktabstand von mindestens 3
mm geschaltet werden.
Schutzklasse und Schutzart: Klasse I - IP44.
1. Der EIR kann an der Decke oder an der Wand mon-
tiert werden (horizontal). Die niedrigste Montagehöhe
beträgt 1,8 m. Die Mindestabstände laut g.1 sollten
eingehalten werden.
WARNUNG! Den Heizkörper niemals abdecken oder
direkt auf entzündliche Gegenstände richten. Fig.2a,
2b und 2c sind Beispiele von falsche Montage.
Befestigen Sie den Heizkörper nicht unter einem
Wandsockel!
2. Ein Satz Decken-/Wandhalterungen wird mitgelie-
fert. Den Halterungsabstand „C/C“ entnehmen Sie g.3
und der Tabelle. Die Halterung von der Wandmontage
kann in bestimmte Grade eingestellt werden.
3. Auf der Oberseite der Heizung benden sich zwei
Ausbrechlöcher, durch die das/die Kabel(n) eingeführt
werden soll(en). Anschluss gemäß g.4 an einem
4 mm² Anschlussblock. Stellen Sie sicher, dass der
Anschluss dicht ist. Schützen Sie das Versorgungska-
bel davor, mit heißen Teilen in Berührung zu kommen.
Hinweis! Entfernen Sie vor dem Einschalten der
Heizung die Schutzfolie vom Gehäuse.
4. Wenn das Gerät zum ersten Mal oder nach längerer
Nichtbenutzung in Betrieb genommen wird, kann
Rauch oder Geruch durch Fett, Staub oder Schmutz
entstehen, der sich auf dem Element angesammelt
hat. Dies ist normal und verschwindet nach kurzer Zeit.
5. Wie bei allen elektrischen Heizgeräten können bei
Temperaturänderung, Bewegung oder durch Zusam-
menziehen des Materials Klicks auftreten.
6. Das Heizgerät kann sich während seiner Lebens-
dauer einer Farbänderung unterziehen, nachdem es
zum ersten Mal in Betrieb genommen wurde. Das
ist abhängig von der Betriebsumgebung und ist ein
normales Verhalten.
Aerosole, Farben, Lösungsmittel, Staub und Schmutz
usw. können an der Heizung haften und Verfärbungen
verursachen. Die Leistung der Heizung ist davon nicht
betroffen. Schalten Sie das Heizgerät vorsichtshalber
beim Lackieren und Trocknen immer aus!
7. Stellen Sie beim Reinigen der Heizung sicher, dass
die Heizung ausgeschaltet ist. Lassen Sie das Geräte
zuerst abkühlen. Verwenden Sie ein weiches Tuch,
um den Heizkörper zu reinigen. Verwenden Sie zum
Reinigen des Reektor eine saubere, weiche Bürste.
8. Wenn eine Nachrüstung erforderlich ist, können
die Heizelemente vor Ort ausgetauscht werden, ohne
dass das Heizgerät abgenommen werden muss. De-
ckel und Kabel abschrauben. Ziehen Sie das fragliche
Teil heraus und ersetzen Sie es durch ein neues.
9. Wenn ein EIR längere Zeit nicht benutzt oder in
feuchter Umgebung gelagert wurde, kann Feuchtigkeit
in das Heizelement gelangen. Dies kann zur Aus-
lösung eines Fehlerstromschutzschalters (RCD) füh-
ren. Dies ist nicht als Fehler zu betrachten und kann
gelöst werden. Den RCD umgehen und das Heizgerät
für einige Stunden laufen lassen. Dies „trocknet“ das
Heizelement aus.
10. Angaben zum Energieverbrauch
In Verbindung mit einem Ökodesign-konformen Ther-
mostat entsprechen die Produktdaten den EU-Verord-
nungen zur Richtlinie für umweltgerechte Gestaltung
energieverbrauchsrelevanter Produkte (ErP).
11. Sicherheit
• Wenn die Installation durch einen FI Schütz ge-
schützt wird, muss ein 300 mA Fehlerstromschutz-
schalter verwendet werden.
• Warnung - Heiße Oberäche! Berühren Sie das
Heizgerät nicht, wenn es eingeschaltet ist!
• Decken Sie das Heizgerät nicht ab! Brandgefahr!
• Dieses Gerät darf nicht von Kindern unter 8 Jahren
oder Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder man-
gels Erfahrung und Wissen benutzt zu werden. Es
sei denn, sie werden durch eine für Ihre Sicherheit
zuständige Person beaufsichtigt oder erhalten von
ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzu-
stellen, dass sie nicht mit dem Gerät spielen. Reini-
gung und Wartung durch den Benutzer dürfen nicht
von Kindern ohne Aufsicht durchgeführt werden.
ErP✔

FRANÇAIS
EnergoInfra EIR500, EIR1000 et EIR1500, 230V~,
est adapté pour une installation xe par un électricien
selon les réglementations locales en vigueur. L‘appli-
cation doit être commutée au moyen d‘un interrupteur
bipolaire de moins 3 mm distance de contact. Classe
de protection et Indice de protection: Classe I - IP44.
1. Le EIR peut être monté sur les murs ou le plafond
(horizontal). La hauteur de xation minimale est de
1,8 mètres. Les distances minimales selon la gure 1
doivent être respectées.
ATTENTION! Le radiateur infrarouge ne doit jamais
être recouvert ou dirigé vers des pièces com-
bustibles. Fig.2a, 2b et 2c sont des exemples de
montage incorrect.
Les chauffages xes ne doivent pas être montés
devant une prise de courant.
2. Un jeu de supports de montage est inclus avec la
livraison. La distance d‘installation «C/C» doit être
respectée, voir la gure 3 et le tableau. Les supports
peuvent être tournés pour un montage mural.
3. Il y a deux évidements sur le dessus du réchauf-
feur où le (s) bouchon (s) de passage de câble
doivent être placés. Raccordement selon g.4, sur
un bornier de 4 mm². Assurez-vous que l’entrée est
ferme. Protégez le câble d’alimentation lorsqu’il entre
en contact avec des pièces chaudes. ATTENTION
Retirer le lm de protection du boîtier avant la mise
en marche du chauffage.
4. Lors de la première mise en marche du chauffage
infrarouge ou après une longue période d‘inutilisation,
de la fumée ou des odeurs peuvent être émises par
le radiateur infrarouge. Ceci est causé par la pous-
sière et la saleté qui s‘est accumulée sur la surface.
Ceci est normal et ne peut pas blesser.
5. Comme avec tous les appareils électriques, des
bruits de cliquetis peuvent se produire en raison de la
dilatation et de la contraction causées par la chaleur.
6. Le panneau chauffant peut se décolorer après sa
première mise en marche et pendant sa durée de vie.
Cela dépend de la situation environnementale et est
un phénomène normal.
De la aérosols, du vernis, des solvants, de la
poussière et de la saleté peuvent se déposer sur
le panneau chauffant, ce qui peut entraîner une
décoloration. Cela n‘affecte pas le fonctionnement
du radiateur infrarouge. L‘appareil doit être éteint
pendant les travaux de peinture et de séchage.
7. Si vous nettoyez le radiateur infrarouge, assu-
rez-vous qu‘il est éteint et que l‘élément a refroidi.
Utilisez un chiffon pour nettoyer le boîtier et une
brosse pour le réecteur.
8. Si le remplacement de l‘élément chauffant est
requis, cela peut être réalisé sans démonter le chauf-
fage infrarouge complet. Dévissez le boîtier, fermez
le câble de connexion et remplacez l‘élément.
9. Si un EIR n’a pas été utilisé pendant une certaine
période ou s’il est stocké dans un environnement
humide, de l’humidité peut pénétrer dans l’élément
chauffant. Cela peut causer que l’interrupteur de fuite
à la terre (RCD) de se déclenche. Ce n’est pas un
défaut et peut être résolu. Contourner le disjoncteur
différentiel et laisser le réchauffeur fonctionner
pendant quelques heures. Cela va «dessécher»
l’élément chauffant.
10. Infos sur la consommation d’énergie
En conjonction avec un thermostat conforme à
l’éco-conception, le produit est conforme à la
réglementation de l’UE sur la directive relative à la
conception écologique de produits (ErP).
11. Sécurité
• Un 300 mA est recommandé comme dispositif de
courant résiduel.
• Attention - Surface chaude! Ne touchez pas le
radiateur plafond lorsqu‘il est utilisé!
• Ne couvre pas le radiateur plafond! Risque
d‘incendie!
• L‘appareil de chauffage plafond ne peut être
utilisé que par des enfants de plus de 8 ans et par
des personnes ayant des fonctions mentales ou
physiques limitées uniquement sous supervision
ou quand on leur a appris à utiliser l‘appareil en
toute sécurité et à comprendre les dangers asso-
ciés à son utilisation. Les enfants ne doivent pas
jouer avec l’appareil. Le nettoyage et l’entretien
ne doivent pas être effectués par des enfants
sans surveillance.
ErP✔

NEDERLANDS
De EnergoInfra EIR500, EIR1000 en EIR1500,
230V~, is geschikt voor vaste installatie door
een elektro-installateur volgens de actuele lokale
regelgeving. De toepassing moet geschakeld worden
middels een twee-polige schakelaar met min 3 mm
contactafstand. Elektrische veiligheidsklasse en
Beschermingsgraad: Klasse I - IP44.
1. De EnergoInfra kan aan wanden of plafond (hori-
zontaal) worden gemonteerd. De minimale beves-
tigingshoogte is 1,8 meter. De minimale afstanden
volgens guur 1 dienen in acht te worden gehouden.
LET OP! De infraroodstraler mag nooit afgedekt wor-
den of op brandbare delen gericht worden. Fig.2a, 2b
en 2c zijn voorbeelden van verkeerde montage.
Vaste kachels mogen niet voor een stopcontact
worden gemonteerd.
2. Met de levering is een set montagebeugels
inbegrepen. De montageafstand “C/C” dient in acht te
worden gehouden, zie g.3 en de tabel. De beugels
kunnen gedraaid worden voor wandmontage.
3. Bovenop de kachel bevinden zich twee uitspa-
ringen waar de kabeldoorvoerplug (gen) moeten
worden geplaatst. Aansluiting volgens g.4, op een
klemmenblok van 4 mm². Zorg ervoor dat de invoer
stevig is. Bescherm de voedingskabel als deze in
contact komt met hete onderdelen. LET OP Verwijder
de beschermfolie van de behuizing voordat de
verwarming wordt ingeschakeld.
4. Bij het inschakelen van de infraroodstraler voor
de eerste keer of na lange tijd buiten gebruik te zijn
geweest, kan er rook of een geur vrijkomen van de
infraroodstraler. Dit wordt veroorzaakt door stof en
vuil dat zich aan het oppervlak verzameld heeft. Dit is
normaal en kan geen kwaad.
5. Zoals bij alle elektrische apparaten kunnen klik-
kende geluiden optreden als gevolg van uitzetting en
samentrekken als gevolg van warmte.
6. Het verwarmingspaneel kan verkleuren nadat
deze voor de eerste keer is ingeschakeld en ook
gedurende de levensduur. Dit is afhankelijk van de
omgevingssituatie en is een normaal verschijnsel.
Aërosolen, lak, oplosmiddelen, stof en vuil kunnen
zichafzetten aan het verwarmingspaneel, wat kan
leiden tot verkleuringen. Dit beïnvloed de werking van
de infraroodstraler niet. Bij schilderwerkzaamheden
en het drogen dient het apparaat uitgeschakeld te
worden.
7. Als u de infraroodstraler reinigt, zorg er dan voor
dat deze uitgeschakeld is en het element afgekoeld
is. Gebruik een doek om de behuizing te reinigen en
een borstel voor de reector.
8. Als vervanging van het verwarmingselement
nodig is, dan is dat te realiseren zonder de complete
infraroodstraler te demonteren. Schroef de behui-
zing open, sluit de aansluitkabel af en vervang het
element.
9. Wanneer een EIR gedurende een bepaalde
periode niet is gebruikt of in een vochtige omgeving
is opgeslagen, kan vocht het verwarmingselement
binnendringen. Hierdoor kan een aardlekschakelaar
(RCD) trippen. Dit is geen defect en kan worden op-
gelost. Omzeil de RCD en laat de kachel enkele uren
draaien. Dit zal het verwarmingselement “uitdrogen”.
10. Informatie over energieverbruik
In combinatie met een thermostaat die compatibel is
met het ecologisch ontwerp, voldoet dit product aan
de EU-voorschriften voor de richtlijn inzake milieu-
vriendelijk ontwerp van energierelevante Producten
(ErP).
11. Veiligheid
• Als aardlekschakelaar wordt een 300 mA aanbe-
volen.
• Waarschuwing - Heet oppervlak! Raak de stra-
lingspaneel niet aan als deze in gebruik is!
• Bedek de stralingspaneel niet! Brandgevaar!
• De stralingspaneel mag door kinderen van
meer dan 8 jaar en door personen met beperkte
mentale of fysieke functies enkel worden gebruikt
onder toezicht of wanneer hen geleerd is om het
apparaat veilig te bedienen en ze de gevaren in
verband met het gebruik begrijpen. Kinderen mo-
gen niet met het apparaat spelen. Schoonmaken
en onderhoud mogen niet door kinderen worden
uitgevoerd zonder toezicht.
ErP✔

EnergoInfra EIR500, EIR1000 och EIR1500,
230V~ är avsedd för fast anslutning. Installationen
ska utföras av en behörig elinstallatör och enligt
gällande föreskrifter. Apparaten ska föregås av en
allpolig brytare med min. 3 mm brytavstånd.
Skydds- och kapslingsklass: Klass I - IP44.
1. EIR kan monteras i taket eller på väggen,
horisontellt, där den lägsta monteringshöjden är
1,8 m ifrån golvnivån. Respektera och följ min.
avstånden till omgivande ytor enligt g.1.
OBS! Värmaren får ej övertäckas eller riktas mot
brännbara föremål. Fig.2a, 2b och 2c är exempel
på felaktig montering.
Fast monterad värmare får inte placeras framför
ett vägguttag.
2. Medföljande tak/väggfästen ska monteras med
ett C/C-avstånd, se g.3 och tabell. Fästena kan
vinklas i olika positioner vid väggmontering.
3. Ovanpå värmaren nns två ”knock-out” hål
där kabeltätningarna ska sättas in. Anslutning till
kopplingsplinten, 4 mm². enligt g.4. Säkerställ att
tätningen sitter tätt runt anslutningskabeln. Skydda
kabeln om den kommer i kontakt med varma
delar. OBS! Ta bort skyddslmen ifrån höljet innan
värmaren sätts igång!
4. När värmaren används för första gången, eller
efter ett längre uppehåll, kan det uppkomma rök
eller lukt. Det orsakas av oljerester, damm eller
smuts som samlats. Detta är normalt och försvin-
ner efter en kort stund.
5. Som i alla elektriska värmeapparater, kan
knäppningar förekomma vid expansion och
kontraktion av materialet, på grund av rörelser vid
temperaturförändringar.
6. Värmaren genomgår en färgförändring under
sin livslängd. Omfattningen beror på den omgivan-
de miljön och är ett normalt beteende.
SVENSKA
Användande av aerosoler, färg och lösningsmedel
samt även damm och smuts etc. kan vidhäfta
värmaren och eventuellt orsaka missfärgning.
Värmarens prestanda påverkas dock inte. Stäng
alltid av värmaren under målning och torkning!
7. Vid ev. rengöring att värmaren, kontrollera är
den avstängd. Låt värmaren svalna. Använd en
mjuk trasa eller duk, lätt fuktad, för att torka rent
utsidan av värmaren. För rengöring av reektorn,
använd en ren mjuk borste.
8. Om utbyte behövs, kan värmeelementet bytas
ut på plats utan att behöva ta ned värmaren.
Skruva av lock och kablar. Dra därefter ut den
aktuella delen och ersätt den med en ny.
9. När en EIR inte har använts under en tid, eller
varit förvarad i en fuktig miljö, kan fuktighet tränga
in i värmeelementet. Detta kan resultera i att jord-
felsbrytaren (JFB) löser ut. Det ska inte ses som
ett fel och kan åtgärdas genom att koppla förbi
JFB:n och ”köra” värmaren under några timmar,
vilket kommer att torka ut värmeelementet.
10. Information om energiförbrukning
Produkten uppfyller Europaparlamentets och
rådets direktiv 2009/125/EG vad gäller ekodesign-
krav för rumsvärmare (ErP), i kombination med
våra ekodesign kompatibla termostater typ T60.
11. Säkerhet
• När installationen är skyddad av en jordfelsbry-
tare, ska en 300 mA JFB användas.
• Varning - Varm yta! Rör inte värmaren under
drift!
• Täck inte över värmaren! Brandrisk!
• Denna apparat får inte användas av barn under
8 år eller personer med nedsatt fysisk, sens-
orisk eller psykisk funktionsnedsättning eller
brist på erfarenhet och kunskap, såvida de inte
övervakas eller instrueras hur man använder
apparaten på ett säkert sätt och förstår faror
som är inblandade. Barn får inte leka med
apparaten. Rengöring och underhåll av använ-
daren ska inte göras av barn utan tillsyn.
ErP✔

Energotech AB
Firmagatan 5
SE-213 76 Malmö, Sweden
Tel: [phone]
inf[email protected]
www.energotech.com
For latest updated informaon
please visit our website
18.09.12-01ML
