Energotech EnergoInfra Industry EIR3000 Guide

EnergoInfra Industry
Electric Infrared Heater
Mounng and Installaon
Montageanleitung
Instrucons de Montage
Montagehandleiding
Installaonsanvisning
EIR3000
EIR4500
EIR6000

CG
W
L
D
H
C/C
FB
Type Output Voltage Current L W H C/C Kg
EIR3000 3000W 400V3N~ 4.33A 1030 300 80 650 5.5
EIR4500 4500W 400V3N~ 6.50A 1360 300 80 820 7.0
EIR6000 6000W 400V3N~ 8.66A 1680 300 80 1030 8.5
45°
30°
300
110
D = 80
1
400V3~
23456
L1 L2 L3 PE
400V3N~
123456
L1 L2 L3 PEN
2300
300
500
1000
200

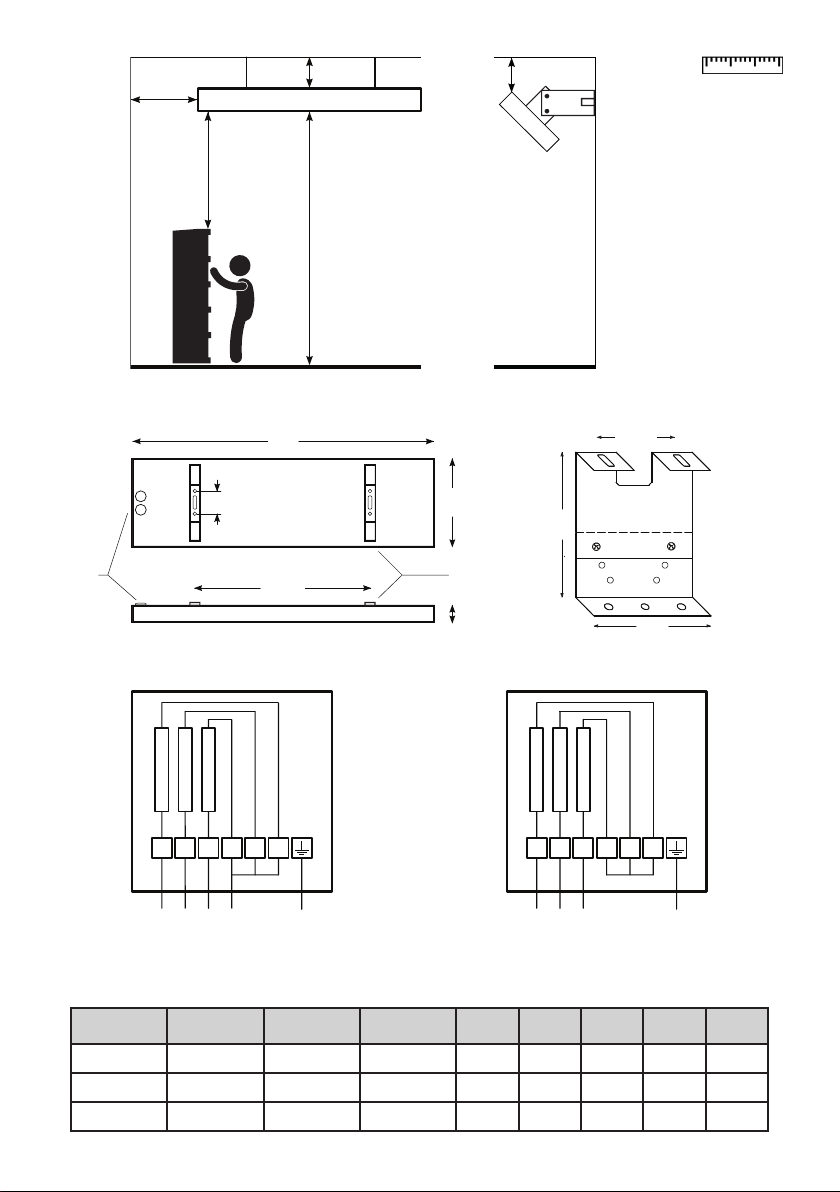

Fig.4a Fig.4b
Fig.2 Fig.3
Fig.1
Millimeter

EnergoInfra Industry EIR3000, EIR4500 and
EIR6000, 400V3N~, are intended for permanent
installation by an authorized electrician and in
accordance with existing national regulations. The
appliance must be preceded by an all-pole switch,
min. 3mm contact gap. Appliance and protection
class: Class I - IP44.
1. The EIR Industry can be mounted to the ceiling or
on the wall, horizontally, where the lowest installa-
tion height is 2.3m from the oor level. Respect and
follow the minimum distances to the surrounding
surfaces, according to g.1.
NOTE! Do not cover the heater or direct it towards
combustible items. Fixed heater must not be mount-
ed in front of a socket outlet.
2. The supplied ceiling/wall brackets should be
mounted with a C/C distance, see g.2 and table.
The brackets can be angled in different positions,
when wall mounted. There are two mounting holes
per ceiling bracket, where “D” is the distance be-
tween the holes, g.3. The xing brackets “FB”, on
top of the heater, is to be hung up and xed to the
ceiling/wall brackets.
3. Alternative suspension kits are available to ease
installation using wall wire mount or chains.
4. On top of the heater there are two cable grom-
mets “CG”, g.2, allowing multiple connections.
Connection according to g.4a, to a 16mm² terminal
block. Using this connection, one heating element
at a time can be connected (for three output steps).
Protect the supply cable, if it comes in contact with
hot parts!
Note! The heater may also be connected to 230V1~
by some internal rewiring. Visit our web site to
download the wiring instruction:
www.energotech.com/media/31441/230V.pdf
5. When starting-up the heater for the rst time or
after a long period of disuse, smoke or odor may
result from grease, dust or dirt that has collected on
the element. This is normal and disappears after a
short period of time.
6. Like in all electrical heating appliances, clicks
can occur during expansion and contraction of the
material, due to movement when the temperature
changes.
7. The heater may undergo a color variation fol-
lowing being energized for the rst time and during
its life span. The extent is relevant to the operating
environment and is normal behavior.
Aerosols, paint, solvents, dust and lth etc... may
adhere to the heater and can potentially cause
discoloration. The performance of the heater is
unaffected by discoloration. As a precaution, always
switch off the heater while painting and drying!
8. When cleaning the heater, make sure that the
heater is switched off. Let the heater cool down.
Use a soft cloth to clean the body of the heater. For
cleaning the reector, use a clean soft brush.
9. If ret is needed, the heating elements can be
replaced in site without having to take down the
heater. Unscrew lid and wires. Pull out the part in
question and replace with a new one.
10. Information about energy consumption
In combination with an Ecodesign-compliant
thermostat, the product data complies with the EU
regulations on the Ecodesign Directive (2009/125/
EC) for energy-related products (ErP).
11. Safety
• When the installation is protected by an RCD, a
300mA residual current device has to be used.
• Warning - Hot surface! Do not touch the heater
when in use!
• Do not cover the heater! Risk of re!
• This appliance shall not be used by children less
than 8 years or persons with reduced physical,
sensorial or mental disability or lack of experi-
ence and knowledge, unless they are supervised
or were instructed how to use the appliance in a
safe way, and understand the hazards involved.
Children shall not play with the appliance. Clean-
ing and user maintenance shall not be made by
children without supervision.
ENGLISH
ErP✔

Der EnergoInfra Industry EIR3000, EIR4500 und
EIR6000, 400V3N~, ist ein Infrarotheizkörper zur
Festinstallation durch einen qualizierten Elektriker laut
lokalen Normen. Die Installation muss über einen allpoli-
gen Schalter mit einem Kontaktabstand von mindestens
3 mm geschaltet werden. Schutzklasse und Schutzart:
Klasse I - IP44.
1. Der EIR Industry kann an der Decke oder an der
Wand montiert werden (horizontal). Die niedrigste Mon-
tagehöhe beträgt 2,3 m. Die Mindestabstände laut g.1
sollten eingehalten werden.
WARNUNG! Den Heizkörper niemals abdecken oder
direkt auf entzündliche Gegenstände richten. Befestigen
Sie den Heizkörper nicht unter einem Wandsockel!
2. Ein Satz Decken-/Wandhalterungen wird mitgeliefert.
Den Halterungsabstand „C/C“ entnehmen Sie g.2 und
der Tabelle. Die Halterung von der Wandmontage kann
in bestimmte Grade eingestellt werden. Jede Decken-
halterung hat zwei Montagelöcher. In g.3 ist „D“ der Ab-
stand zwischen den Löchern. Die Montage-Halterungen
„FB“ an der oberen Seite des Geräts ist sind gemeint für
zur Befestigung an der den Wand- oder Deckenhalterun-
gen vorgesehen.
3. Alternativ können die Heizkörper mit Hilfe von Ketten,
Kabeln etc. befestigt werden (nicht im Lieferumfang
enthalten).
4. An der Oberseite des Infrarotstrahlers benden
sich zwei Kabeleinführungen „CG” (g.2), mit denen
verschiedene Anschlussvarianten möglich sind. Der
Anschluss erfolgt über einen 16 mm² Anschlussblock
(g.4a). Auf diese Weise kann ein Heizelement mit drei
verschiedenen Kapazitäten geschaltet werden. Schützen
Sie das Anschlusskabel vor Kontakt mit heißen Teilen.
Hinweis! Das Heizgerät kann auch durch interne Umver-
drahtung an 230V1~ angeschlossen werden. Besuchen
Sie unsere Website, um die Verdrahtungsanleitung
herunterzuladen:
www.energotech.com/media/31441/230V.pdf
5. Wenn das Gerät zum ersten Mal oder nach längerer
Nichtbenutzung in Betrieb genommen wird, kann Rauch
oder Geruch durch Fett, Staub oder Schmutz entstehen,
der sich auf dem Element angesammelt hat. Dies ist
normal und verschwindet nach kurzer Zeit.
6. Wie bei allen elektrischen Heizgeräten können bei
Temperaturänderung, Bewegung oder durch Zusam-
menziehen des Materials Klicks auftreten.
7. Das Heizgerät kann sich während seiner Lebens-
dauer einer Farbänderung unterziehen, nachdem es
zum ersten Mal in Betrieb genommen wurde. Das ist
abhängig von der Betriebsumgebung und ist ein norma-
les Verhalten.
Aerosole, Farben, Lösungsmittel, Staub und Schmutz
usw. können an der Heizung haften und Verfärbungen
verursachen. Die Leistung der Heizung ist davon nicht
betroffen. Schalten Sie das Heizgerät vorsichtshalber
beim Lackieren und Trocknen immer aus!
8. Stellen Sie beim Reinigen der Heizung sicher, dass
die Heizung ausgeschaltet ist. Lassen Sie das Geräte
zuerst abkühlen. Verwenden Sie ein weiches Tuch, um
den Heizkörper zu reinigen. Verwenden Sie zum Reini-
gen des Reektors eine saubere, weiche Bürste.
9. Wenn eine Nachrüstung erforderlich ist, können die
Heizelemente vor Ort ausgetauscht werden, ohne dass
das Heizgerät abgenommen werden muss. Deckel und
Kabel abschrauben. Ziehen Sie das fragliche Teil heraus
und ersetzen Sie es durch ein neues.
10. Angaben zum Energieverbrauch
In Verbindung mit einem Ökodesign-konformen Ther-
mostat entsprechen die Produktdaten den EU-Verord-
nungen zur Richtlinie für umweltgerechte Gestaltung
energieverbrauchsrelevanter Produkte (ErP).
11. Sicherheit
• Wenn die Installation durch einen FI Schütz
geschützt wird, muss ein 300 mA Fehlerstromschutz-
schalter verwendet werden.
• Warnung - Heiße Oberäche! Berühren Sie das
Heizgerät nicht, wenn es eingeschaltet ist!
• Decken Sie das Heizgerät nicht ab! Brandgefahr!
• Dieses Gerät darf nicht von Kindern unter 8 Jahren
oder Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder man-
gels Erfahrung und Wissen benutzt zu werden. Es
sei denn, sie werden durch eine für Ihre Sicherheit
zuständige Person beaufsichtigt oder erhalten von
ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzustel-
len, dass sie nicht mit dem Gerät spielen. Reinigung
und Wartung durch den Benutzer dürfen nicht von
Kindern ohne Aufsicht durchgeführt werden.
DEUTSCH
ErP✔

FRANÇAIS
EnergoInfra Industry EIR3000, EIR4500 et EIR6000,
400V3N~, est adapté pour une installation xe par
un électricien selon les réglementations locales en
vigueur. L‘application doit être commutée au moyen
d‘un interrupteur bipolaire de moins 3 mm distance de
contact. Classe de protection et Indice de protection:
Classe I - IP44.
1. Le EIR Industry peut être monté sur les murs ou le
plafond (horizontal). La hauteur de xation minimale
est de 2,3 mètres. Les distances minimales selon la
g.1 doivent être respectées.
ATTENTION:! Le radiateur infrarouge ne doit jamais
être recouvert ou dirigé vers des pièces combustibles.
Les chauffages xes ne doivent pas être montés
devant une prise de courant.
2. Un jeu de supports de montage est inclus avec la
livraison. La distance d‘installation «C/C» doit être res-
pectée, voir la g.2 et le tableau. Les supports peuvent
être tournés pour un montage mural. Il y a deux trous
de montage par support de montage (plafond). «D»
est la distance entre les trous (g.3). Le support de
montage «FB» sur le chauffage est destiné à être xé
aux supports de plafond / mur.
3. Des ensembles optionnels sont disponibles qui per-
mettent à l‘EIR d‘être abaissée au plafond au moyen
de chaînes.
4. Deux entrées de câble «CG» (g.2) sont situées
en haut du radiateur infrarouge, avec lesquelles
différentes options de connexion sont possibles. La
connexion est faite sur un bloc de connexion de 16
mm² (g.4a). En connectant de cette manière, un élé-
ment chauffant peut être commuté en trois capacités
différentes. Protéger le câble de connexion contre le
contact avec les parties chaudes.
Remarque! Le panneau chauffant peut être connecté
à 230V1~ par un réglage du câblage. Visitez notre site
Web pour télécharger les instructions de recâblage:
www.energotech.com/media/31441/230V.pdf
5. Lors de la première mise en marche du chauffage
infrarouge ou après une longue période d‘inutilisation,
de la fumée ou des odeurs peuvent être émises par le
radiateur infrarouge. Ceci est causé par la poussière
et la saleté qui s‘est accumulée sur la surface. Ceci est
normal et ne peut pas blesser.
6. Comme avec tous les appareils électriques, des
bruits de cliquetis peuvent se produire en raison de la
dilatation et de la contraction causées par la chaleur.
7. Le panneau chauffant peut se décolorer après sa
première mise en marche et pendant sa durée de vie.
Cela dépend de la situation environnementale et est un
phénomène normal.
De la aérosols, du vernis, des solvants, de la poussière
et de la saleté peuvent se déposer sur le panneau
chauffant, ce qui peut entraîner une décoloration. Cela
n‘affecte pas le fonctionnement du radiateur infrarouge.
L‘appareil doit être éteint pendant les travaux de
peinture et de séchage.
8. Si vous nettoyez le radiateur infrarouge, assu-
rez-vous qu‘il est éteint et que l‘élément a refroidi.
Utilisez un chiffon pour nettoyer le boîtier et une brosse
pour le réecteur.
9. Si le remplacement de l‘élément chauffant est re-
quis, cela peut être réalisé sans démonter le chauffage
infrarouge complet. Dévissez le boîtier, fermez le câble
de connexion et remplacez l‘élément.
10. Infos sur la consommation d’énergie
En conjonction avec un thermostat conforme à
l’éco-conception, le produit est conforme à la réglemen-
tation de l’UE sur la directive relative à la conception
écologique de produits (ErP).
11. Sécurité
• Un 300 mA est recommandé comme dispositif de
courant résiduel.
• Attention - Surface chaude! Ne touchez pas le
radiateur plafond lorsqu‘il est utilisé!
• Ne couvre pas le radiateur plafond! Risque
d‘incendie!
• L‘appareil de chauffage plafond ne peut être
utilisé que par des enfants de plus de 8 ans et par
des personnes ayant des fonctions mentales ou
physiques limitées uniquement sous supervision ou
quand on leur a appris à utiliser l‘appareil en toute
sécurité et à comprendre les dangers associés à
son utilisation. Les enfants ne doivent pas jouer
avec l’appareil. Le nettoyage et l’entretien ne
doivent pas être effectués par des enfants sans
surveillance.
ErP✔

NEDERLANDS
De EnergoInfra Industry EIR3000, EIR4500 en
EIR6000, 400V3N~, is geschikt voor vaste installatie
door een elektro-installateur volgens de actuele lokale
regelgeving. De toepassing moet geschakeld worden
middels een twee-polige schakelaar met min 3 mm
contactafstand. Elektrische veiligheidsklasse en
Beschermingsgraad: Klasse I - IP44.
1. De EnergoInfra Industry kan aan wanden of plafond
(horizontaal) worden gemonteerd. De minimale be-
vestigingshoogte is 2,3 meter. De minimale afstanden
volgens g. 1 dienen in acht te worden gehouden.
Let op! De infraroodstraler mag nooit afgedekt worden
of op brandbare delen gericht worden. Vaste kachels
mogen niet voor een stopcontact worden gemonteerd.
2. Met de levering is een set montagebeugels
inbegrepen. De montageafstand “C/C” dient in acht te
worden gehouden, zie g.2 en de tabel. De beugels
kunnen gedraaid worden voor wandmontage. Er zijn
twee montagegaten per montagebeugel (plafond). “D”
is de afstand tussen de gaten (g.3). De montagebeu-
gel “FB” op de heater zijn voor de bevestiging aan de
plafond / wand beugels.
3. Optioneel zijn er sets beschikbaar die het mogelijk
maken de EIR middels kettingen verlaagd aan een
plafond te hangen.
4. Aan de bovenzijde van de infraroodstraler bevinden
zich twee kabelinvoeren “CG” (g.2), waarmee
verschillende aansluitopties mogelijk zijn. De aan-
sluiting wordt gemaakt op een 16 mm² aansluitblok
(g.4a). Door op deze wijze aan te sluiten kan één
verwarmingselement in drie verschillende vermogens
geschakeld worden. Bescherm de aansluitkabel tegen
contact met hete delen.
Let op! De heater kan ook worden aangesloten op
230V1~ door deze interne anders aan te sluiten.
Bezoek onze website om de bedradingsinstructie te
downloaden:
www.energotech.com/media/31441/230V.pdf
5. Bij het inschakelen van de infraroodstraler voor
de eerste keer of na lange tijd buiten gebruik te zijn
geweest, kan er rook of een geur vrijkomen van de
infraroodstraler. Dit wordt veroorzaakt door stof en
vuil dat zich aan het oppervlak verzameld heeft. Dit is
normaal en kan geen kwaad.
6. Zoals bij alle elektrische apparaten kunnen klik-
kende geluiden optreden als gevolg van uitzetting en
samentrekken als gevolg van warmte.
7. Het verwarmingspaneel kan verkleuren nadat deze
voor de eerste keer is ingeschakeld en ook gedurende
de levensduur. Dit is afhankelijk van de omgevingssitu-
atie en is een normaal verschijnsel.
Condens, lak, oplosmiddelen, stof en vuil kunnen
zichafzetten aan het verwarmingspaneel, wat kan
leiden tot verkleuringen. Dit beïnvloed de werking van
de infraroodstraler niet. Bij schilderwerkzaamheden
en het drogen dient het apparaat uitgeschakeld te
worden.
8. Als u de infraroodstraler reinigt, zorg er dan voor
dat deze uitgeschakeld is en het element afgekoeld is.
Gebruik een doek om de behuizing te reinigen en een
borstel voor de reector.
9. Als vervanging van het verwarmingselement nodig
is, dan is dat te realiseren zonder de complete infra-
roodstraler te demonteren. Schroef de behuizing open,
sluit de aansluitkabel af en vervang het element.
10. Informatie over energieverbruik
In combinatie met een thermostaat die compatibel is
met het ecologisch ontwerp, voldoet dit product aan de
EU-voorschriften voor de richtlijn inzake milieuvriende-
lijk ontwerp van energierelevante Producten (ErP).
11. Veiligheid
• Als aardlekschakelaar wordt een 300 mA aanbe-
volen.
• Waarschuwing - Heet oppervlak! Raak de stra-
lingspaneel niet aan als deze in gebruik is!
• Bedek de stralingspaneel niet! Brandgevaar!
• De stralingspaneel mag door kinderen van meer
dan 8 jaar en door personen met beperkte mentale
of fysieke functies enkel worden gebruikt onder
toezicht of wanneer hen geleerd is om het appa-
raat veilig te bedienen en ze de gevaren in verband
met het gebruik begrijpen. Kinderen mogen niet
met het apparaat spelen. Schoonmaken en onder-
houd mogen niet door kinderen worden uitgevoerd
zonder toezicht.
ErP✔

EnergoInfra Industry EIR3000, EIR4500 och
EIR6000, 400V3N~, är avsedd för fast anslutning.
Installationen ska utföras av en behörig elinstal-
latör och enligt gällande föreskrifter. Apparaten
ska föregås av en allpolig brytare med min. 3 mm
brytavstånd.
Skydds- och kapslingsklass: Klass I - IP44.
1. EIR Industry kan monteras i taket eller på väg-
gen, horisontellt, där den lägsta monteringshöjden
är 2,3 m ifrån golvnivån. Respektera och följ min.
avstånden till omgivande ytor enligt g.1.
OBS! Värmaren får ej övertäckas eller riktas mot
brännbara föremål. Fast monterad värmare får inte
placeras framför ett vägguttag.
2. Medföljande tak/väggfästen ska monteras
med ett C/C-avstånd, se g.2 och tabell. Fästena
kan vinklas i olika positioner vid väggmontering.
Det nns två hål per fäste där "D" är avståndet
mellan hålen, g.3. Monteringsfästen "FB", ovanpå
värmaren, ska hängas upp och skruvas fast i tak/
väggfästena.
3. Andra upphängningssatser nns att beställa, för
att underlätta montering på lina/vajer eller kedja.
4. Ovanpå värmaren nns två kabelgenomföringar
"CG", g.2, vilket möjliggör vidarekoppling. An-
slutning till kopplingsplinten, 16 mm², enligt g.4a.
Med denna anslutning kan ett värmeelement
åt gången anslutas (för tre effektsteg). Skydda
kabeln om den kommer i kontakt med varma delar!
OBS! Värmaren kan alternativt även anslutas till
230V1~, genom en intern omkoppling. Besök vår
hemsida för att ladda ner instruktionen:
www.energotech.se/media/49995/230V.pdf
5. När värmaren används för första gången, eller
efter ett längre uppehåll, kan det uppkomma rök
eller lukt. Det orsakas av oljerester, damm eller
smuts som samlats. Detta är normalt och försvin-
ner efter en kort stund.
SVENSKA
6. Som i alla elektriska värmeapparater, kan
knäppningar förekomma vid expansion och
kontraktion av materialet, på grund av rörelser vid
temperaturförändringar.
7. Värmaren genomgår en färgförändring under
sin livslängd. Omfattningen beror på den omgivan-
de miljön och är ett normalt beteende.
Användande av aerosoler, färg och lösningsmedel
samt även damm och smuts etc. kan vidhäfta
värmaren och eventuellt orsaka missfärgning.
Värmarens prestanda påverkas dock inte. Stäng
alltid av värmaren under målning och torkning!
8. Kontrollera att värmaren, liksom strömmen, är
avstängd vid ev. rengöring. Låt värmaren svalna.
Använd en mjuk trasa eller duk, lätt fuktad, för att
torka rent utsidan av värmaren. För rengöring av
reektorn, använd en ren mjuk borste.
9. Om utbyte behövs, kan värmeelementen bytas
ut på plats utan att behöva ta ned värmaren.
Skruva av lock och kablar. Dra därefter ut den
aktuella delen och ersätt den med en ny.
10. Information om energiförbrukning
Produkten uppfyller Europaparlamentets och
rådets direktiv 2009/125/EG vad gäller ekodesign-
krav för rumsvärmare (ErP), i kombination med
våra ekodesign kompatibla termostater typ T60.
11. Säkerhet
• När installationen är skyddad av en jordfelsbry-
tare, ska en 300 mA JFB användas.
• Varning - Varm yta! Rör inte värmaren under
drift!
• Täck inte över värmaren! Brandrisk!
• Denna apparat får inte användas av barn under
8 år eller personer med nedsatt fysisk, sens-
orisk eller psykisk funktionsnedsättning eller
brist på erfarenhet och kunskap, såvida de inte
övervakas eller instrueras hur man använder
apparaten på ett säkert sätt och förstår faror
som är inblandade. Barn får inte leka med
apparaten. Rengöring och underhåll av använ-
daren ska inte göras av barn utan tillsyn.
ErP✔

19.01.07-01ML
Energotech AB
Firmagatan 5
SE-213 76 Malmö, Sweden
Tel: [phone]
inf[email protected]
www.energotech.com
For latest updated informaon
please visit our website
