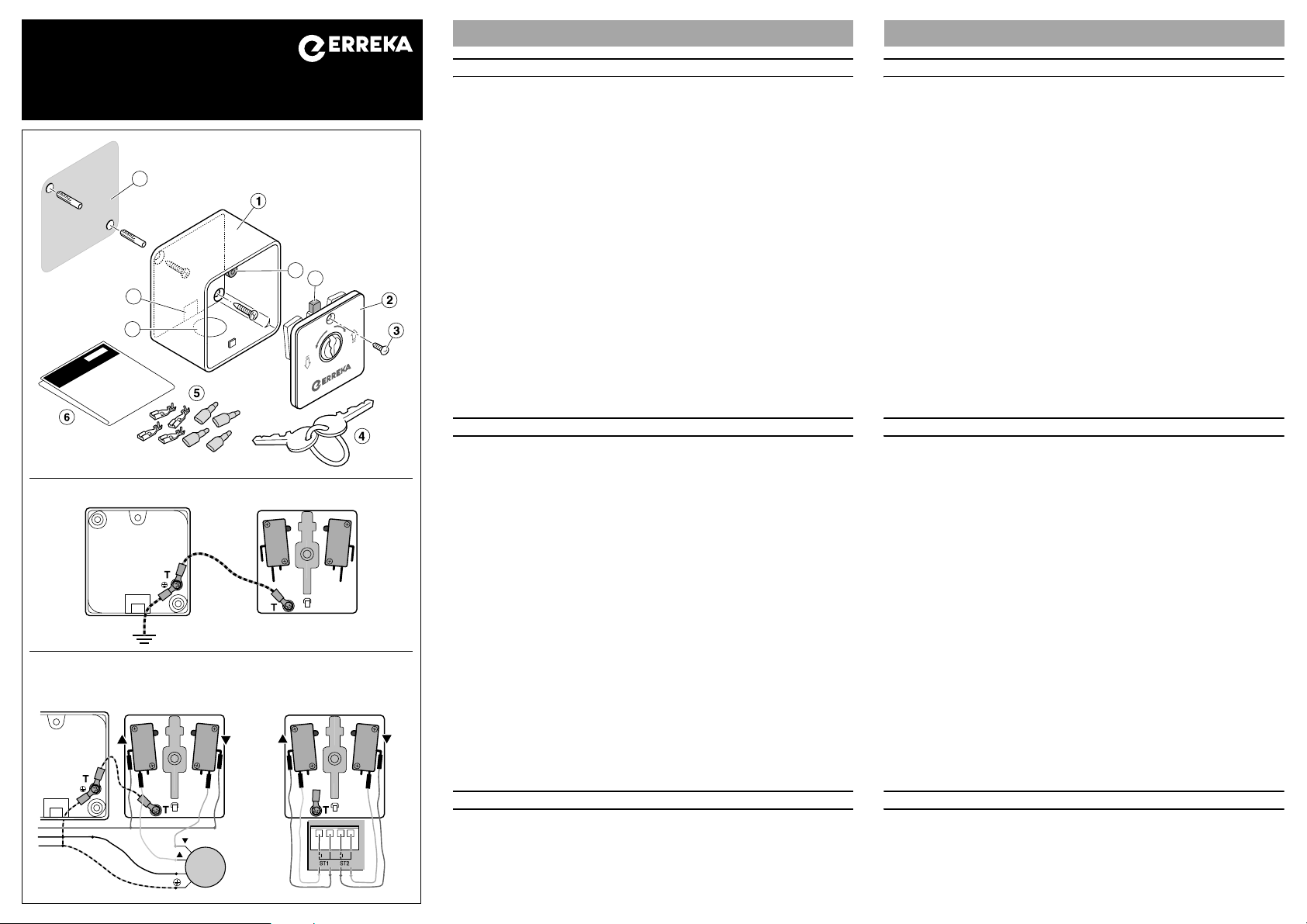

Fig. 1 / Illustration 1 / Abb. 1
Fig. 2 / Illustration 2 / Abb. 2
P268D
COM M
L
N
T
Fig. 3
Illustration 3
Abb. 3
Fig. 4
Illustration 4
Abb. 4
P268E
COM
ST2
COM
ST1
1
DESCRIPCIÓN Y COMPONENTES
El salector de llave SL01 ha sido diseñado para enviar las órdenes de marcha al cuadro de
maniobra, en instalaciones de puertas motorizadas. En instalaciones de tipo “hombre
presente” sin cuadro de maniobra, puede conectarse el selector SL01 directamente al
accionador (sólo con accionador monofásico con consumo inferior a 16A 125/ 250Vac).
Instale el dispositivo sólo para cumplir las funciones descritas. El empleo
inadecuado puede ser causa de averías y situaciones peligrosas.
Elimine el embalaje de forma segura y ecológica.
Características
•Tipo: cilindro redondo; fijación externa
• Cerradura: dos posiciones (derecha e izquierda) con retorno al centro mediante muelle
•Contactos: dos micro-interruptores con contacto en conmutación
•Capacidad contactos: 16A – 125/250Vac
•Caja y panel realizados en aluminio
•Grado de protección: IP 44
•Medidas: 74 x 74 x 46 (p) mm
•Sistema anti-vandalismo: para extraer el panel frontal es necesario girar la leva (A)
mediante la llave, para que no trabe en el resalte (B)
•Orificios para salida de cables por detrás (C) o por debajo (D)
Componentes suministrados (fig. 1)
2
INSTALACIÓN (FIG. 1)
Antes de instalar el selector de llave, compruebe que la puerta está en
buenas condiciones mecánicas, correctamente equilibrada y que abre y
cierra de forma apropiada.
1Elija el lugar de fijación (F). El selector debe ser fácilmente accesible por el usuario, y
debe estar fuera de la zona de riesgo de la puerta.
El usuario debe poder ver la puerta durante el uso del selector.
2Realice los orificios para fijar la caja (1).
3Coloque los cables eléctricos, perforando la goma (C) si desea sacar los cables hacia
atrás, o la zona de aluminio (D) si desea sacarlos hacia abajo.
4Fije la caja (1) en la pared mediante los medios apropiados (por ejemplo, mediante
tirafondos y tacos de expansión).
5Realice las conexiones eléctricas.
Realice las conexiones eléctricas con la alimentación desconectada.
Conecte el cable de tierra (fig. 2) siempre que la tensión del circuito sea
superior a 48V.
O Los contactos del selector SL01 soportan una corriente máxima de 16A a 125/
250Vac. En algunos casos podrá conectar el selector directamente al accionador
(fig. 3). En otros casos, necesitará emplear un cuadro de maniobra (fig. 4).
6Coloque el panel frontal (2) en la caja (1) y fíjelo mediante el tornillo (3) suministrado.
Para introducir o extraer el panel frontal, es necesario colocar la llave y girarla, de
forma que la leva (A) se desplace hacia uno de los lados para no tropezar con el
resalte (B). Este sistema impide que el panel frontal pueda ser extraído sin utilizar
la llave (sistema anti-vandalismo).
3
UTILIZACIÓN
PRECAUCIÓN: cuando ponga en funcionamiento la instalación, asegúrese de
que no hay nadie en la zona de peligro de la puerta.
•Introduzca la llave y gírela en el sentido apropiado. Si la instalación es automática o
semi-automática, bastará con un impulso. Si la instalación es del tipo “hombre-
presente”, será necesario mantener la llave girada durante toda la maniobra.
1Caja de superficie
2Panel frontal con mecanismo
3Tornillo de fijación del panel
4Llaves (dos)
5terminales de conexión con fundas
6Manual de instrucciones
1
DESCRIPTION ET COMPOSANTS
L e sélecteur à clef SL01 a été conçu pour envoyer les ordres de marche à l’armoire de commande
sur des installations de portails motorisés. Sur des installations de type « homme présent » sans
armoire de commande, le sélecteur SL01 peut être directement connecté à l'actionneur (seulement
avec un actionneur monophasé avec une consommation inférieure à 16A 125/ 250Vac).
N’installez le dispositif que pour exécuter les fonctions décrites. L’utilisation
incorrecte peut provoquer des pannes et des situations dangereuses.
Éliminez l’emballage de façon sûre et écologique.
Caractéristiques
•Type : cylindre rond ; fixation externe
• Serrure : deux positions (droite et gauche) avec retour au centre avec ressort
•Contacts : deux micro-interrupteurs avec contact dans commutation
•Capacité contacts : 16A – 125/250Vac
•Boîtier et panneau en aluminium
•Degré de protection : IP 44
•Mesures : 74 x 74 x 46 (p) mm
•Système anti-vandalisme : pour extraire le panneau frontal, il est nécessaire de
tourner la came (A) avec la clef pour qu'elle n’entrave pas la saillie (B)
•Orifices pour sortie de câbles par derrière (C) ou par dessous (D)
Composants fournis (fig. 1)
2
INSTALLATION (FIG. 1)
Avant d’installer le sélecteur à clef, vérifiez que le portail soit en de bonnes
conditions mécaniques, correctement équilibré et qu’il s’ouvre et se ferme
de façon appropriée.
1Choisissez l’emplacement de fixation (F). Le sélecteur doit être facilement accessible
pour l’usager et doit être en dehors de la zone de danger du portail.
L’usager doit pouvoir voir le portail pendant l’usage du sélecteur.
2Réalisez les orifices pour fixer le boîtier (1).
3 Placez les câbles électriques en perforant le caoutchouc (C) si vous souhaitez sortir les
câbles vers l’arrière, ou bien la zone en aluminium (D) si vous souhaitez les sortir vers le bas.
4Fixez le boîtier (1) sur le mur avec les moyens appropriés (par exemple, avec des tire-
fond et des taquets d’expansion).
5Réalisez les connexions électriques.
Réalisez les connexions électriques avec l’alimentation déconnectée.
Connectez le câble de terre (fig. 2) à condition que la tension du circuit
soit supérieure à 48V.
O Les contacts du sélecteur SL01 supportent un courant maximal de 16A à 125/250Vac.
Dans certains cas, vous pourrez connecter directement le sélecteur à l’actionneur
(fig. 3). Dans d’autres cas, vous devrez utilisez une armoire de commande (fig. 4).
6Fixez le panneau frontal (2) dans le boîtier (1) avec les vis (3) fournies.
Pour introduire ou extraire le panneau frontal il faut placer la clef et la tourner,
de façon que la came (A) se déplace vers l’un des côtés, pour ne pas heurter la
saillie (B). Ce système évite que le panneau frontal puisse être extrait sans utiliser
de clef (système anti-vandalisme).
3
UTILISATION
ATTENTION : avant de mettre l’installation en marche, assurez-vous qu’il n’y
ait personne dans la zone de danger du portail.
Introduisez la clef et tournez-la dans le sens approprié. Si l’installation est automatique
ou semi-automatique, il suffira d’une impulsion. Si l’installation est de type « homme
présent », il faudra maintenir la clef tournée pendant toute la manœuvre.
1Boîtier de surface
2Panneau frontal avec mécanisme
3Vis de fixation du panneau
4Clefs (deux)
5Terminaux de connexion avec étuis
6Manuel d’utilisation
