ersa i-CON PICO User manual

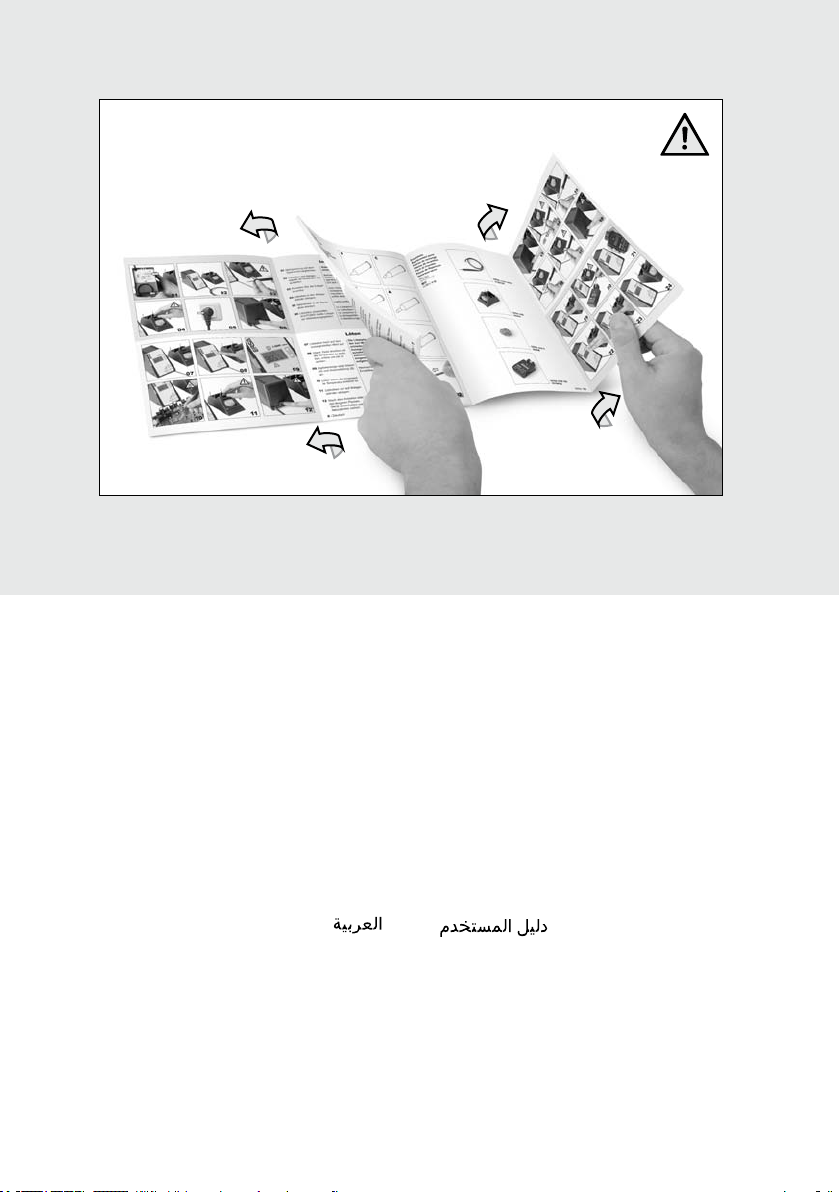

Seite ausklappen
Fold out page
Afcher la page
Despliegue la página
Aprire la pagina
Desdobre a página
См. на развороте
Dışa açılan sayfa
ページを開く
参阅展开页
페이지를 펼친다
i-CON®PICO

Tel. [phone]
Fax [phone]
e-mail: [e-mail]
www.ersa.de
Ersa GmbH
Leonhard-Karl-Straße 24
97877 Wertheim
Germany
3BA00196 Rev. 3 / © 05/2013

i-CON®PICO
Betriebsanleitung/User Manual
Mode d‘emploi/Instrucciones de uso
Libretto d‘istruzioni/Manual de instruções
Руководство по эксплуатации /
Kullanma kılavuzu/取扱説明書/
使用说明书 / 사용설명서

Betriebsanleitung
User Manual
Mode d‘emploi
Instrucciones de uso
Libretto d‘istruzioni
Manual de instruções
Руководство по эксплуатации
Kullanma kılavuzu
取扱説明書
使用说明书
사용설명서
Deutsch
English
Français
Español
Italiano
Português
Русский
Türkçe
日本語
中文
한국어
4
8
12
16
20
24
28
32
36
40
44
48

02
07 08
01
0504 06
1210 11
03
A
B
09

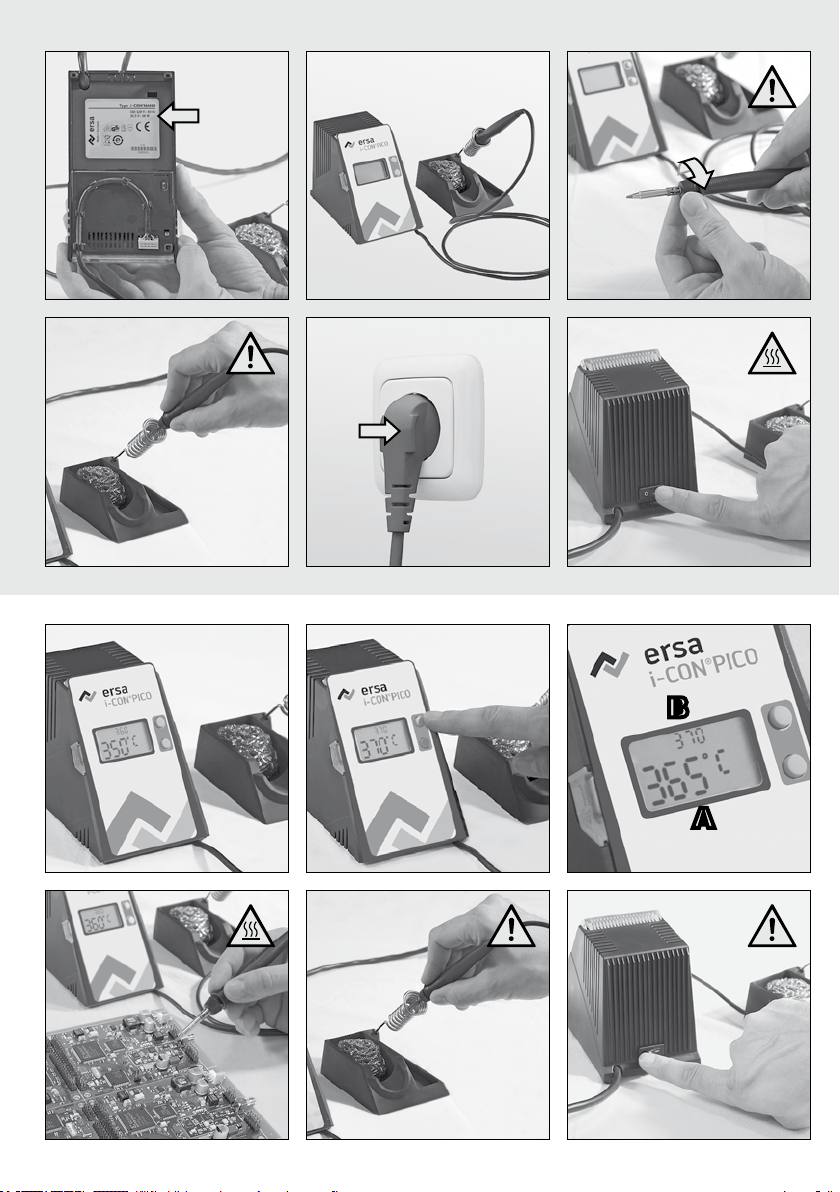

Inbetriebnahme
01 Netzspannung mit dem
Typenschild abgleichen.
02 Lötstation und Ablage-
ständer an trockenem Ort
aufstellen.
03 Korrekten Sitz der Lötspit-
ze prüfen.
04 Lötkolben in den Ablage-
ständer ablegen.
05 Netzstecker in die Steck-
dose stecken.
06 Lötstation einschalten.
ACHTUNG! Heiße Lötspit-
ze! Verbrennungsgefahr!
Zeichenerklärung:
Achtung!
Gefahrenstelle
Heiße Oberäche!
Verbrennungsgefahr
Vielen Dank für den Kauf
einer Ersa Lötstation.
Betriebsanleitung und Sicher-
heitshinweise sorgfältig lesen
und zur späteren Verwendung
an einem sicheren Ort auf
bewahren.
Den Inhalt der Verpackung auf
Vollständigkeit prüfen. Mit dem
Händler in Verbindung setzen
sollte eine Komponente fehlen.
Lieferumfang:
1 x Lötstation i-CON pico
1 x Lötkolben i-Tool pico
1 x Lötspitze (montiert)
1 x Ablageständer
1 x Bedienungsanleitung
1 x Sicherheitshinweise
Löten
07 Lötstation heizt auf den
voreingestellten Wert auf.
08 Obere Taste drücken um
die Temperatur zu erhö-
hen, untere um sie zu
senken.
09 Digitalanzeige zeigt Istwert
(A) und Voreinstellung (B)
an.
10 Löten wenn die eingestell-
te Temperatur erreicht ist.
11 Lötkolben nur auf Ablage-
ständer ablegen.
12 Nach dem Arbeiten oder
bei längeren Pausen,
Gerät ausschalten und
Netzstecker ziehen.
Die Lötstation ist zum Löten
von Weichlot bei verschiede-
nen Temperaturen konzipiert.
Nach dem Einschalten, wird
die Lötspitze automatisch
auf die zuletzt eingestellte
Temperatur aufgeheizt.
Die Lötergebnisse sind vom
richtigen Verhältniss von
Lötspitze und Anwendung
abhängig. Beim Löten von
hochmassigen Anwendungen
sollten Sie unsere Leistungs-
stärkeren Lötstationen i-CON1
und i-CON2 verwenden.
Voreinstellung: 360 °C / 680 °F
Einstellbereich: 150 bis 450 °C
300 bis 842 °F
4
|
Deutsch

Ersa
|
49
Ersa i-Tool pico
0130CDK
Ersa A53
0A053
0008M
Ersa DTM 100
0DTM100
Ersatzteile & Zubehör
Replacement parts &
Acessories
Pièces de rechange
et accessoires
Piezas de repuesto
y accesorios
Parti di ricambio e accessori
Peças sobressalentes
e acessórios
Запчасти и принадлежности
Yedek parça ve Aksesuar
予備部品 および 付属品
备件和配件
보충 부품과 부속품

13
19 21
22 23 24
15
16 18
14
40 °C / 104 °F
20
17

Nach einer gewissen Zeit
senkt das Gerät die Löt-
temperatur um Energie zu
sparen.
Zum verlassen des Stand-by,
Taste drücken oder Lötspitze
um ca. 5 °C / 9 °F abkühlen.
Voreinstellung: 5 Min.
Einstellbereich: 0 bis 60 Min.
0 = Aus
Bei Bedarf kann der Löt-
kolben gewechselt oder
ausgetauscht werden.
Nur Lötkolben mit der Bezeich-
nung Ersa i-Tool pico verwen-
den.
Der Einbau des Austausch-
kolbens funktioniert analog
rückwärts zur beschriebenen
Ausbausequenz.
SD-Karte
Technische Daten
Die Verwendung einer micro
SD Karte erlaubt es per
Software weitere Einstellun-
gen vorzunehmen:
- Stand-by Temperatur & Zeit
- Shutdown Zeit
- Verriegelungsfunktion
- Anzeige in °C oder °F
- bis zu 3 Festtemperaturen
-
Zuweisbare Energiefunktionen
Weitere Information zur Ver-
wendung der micro SD (HC)
Karte entnehmen Sie bitte der
Software-Anleitung.
Die Software sowie die An-
leitung können Sie kostenfrei
unter folgendem Link laden:
http://www.ersa.com/pico
Stand-by Zeit Lötkolben
ABeiden Tasten längere Zeit
drücken um das Stand-by
Zeit-Menü aufzurufen.
BStand-by Zeit mit den Tas-
ten anpassen (0 = Aus).
CFünf Sekunden warten um
den Wert zu speichern.
AGerät auf die Seite drehen.
BKabel des Lötkolbens aus
den Halterungen ziehen.
CStecker in Richtung der
Bedienäche abziehen.
6
|
Deutsch
Lötstation i-CON pico:
Leistung:
Betriebsspannung:
Temperaturbereich:
Abmessungen L x B x H:
Gewicht:
Lötkolben i-Tool pico:
Abmessungen:
Gewicht:
Ablageständer:
Abmessungen L x B x H:
Gewicht:
Best-Nr.: 0IC1300
68 Watt
220 - 240 V ~ 50/60 Hz
110 - 120 V ~ 50/60 Hz
150 - 450 °C
300 - 840 °F
145 mm x 80 mm x 103 mm
1050 g
Best-Nr.: 0130CDK
L x Griff-ø / 175 mm x 12 mm
30 g (ohne Kabel)
Best-Nr.: 0A53
140 mm x 80 mm x 80 mm
200 g
Fehler-Codes
Im Fehlerfall erscheint im
Display ein Fehlercode. Die
Nummer über der Kenn-
zeichnung ‚Err‘ gibt auf-
schluss über den vorliegen-
den Fehler.
Die Codes 7 und 8 weisen auf
Fehler des Heizelements im
Lötkolben hin:
- Err7 Heizelement einstecken
und Taste drücken.
- Err8 Heizelement tauschen
Weitere Informationen nden
Sie unter dem folgendem Link:
http://www.ersa.com/pico

Heizkörper und Löt- bzw. Ent-
lötspitzen stellen Verschleiß-
teile dar, welche nicht der
Garantie unterliegen. Material-
oder fertigungsbedingte Män-
gel müssen unter Mitteilung
der Mängel sowie des Kaufbe-
leges vor Warenrücksendung,
welche bestätigt werden muss,
angezeigt und der Warenrück-
sendung beiliegen.
Ersa hat diese Betriebsan-
leitung mit großer Sorgfalt
erstellt. Es kann jedoch keine
Garantie in Bezug auf Inhalt,
Vollständigkeit und Qualität
der Angaben in dieser Anlei-
tung übernommen werden.
Der Inhalt wird gepegt und
den aktuellen Gegebenheiten
angepasst.
Nach der Richtli-
nie 2002/96/EG
des Europäischen
Parlaments und
des Rates vom
27.01.2003 über Elektro- und
Elektronik-Altgeräte.
Produkte, die mit dem Sym-
bol der durchgestrichenen
Mülltonne gekennzeichnet
sind, dürfen nicht mit un-
sortiertem Siedlungsabfall
entsorgt werden. Die Kom-
munen haben hierzu Sam-
melstellen eingerichtet. Bitte
informieren Sie sich bei Ihrer
Stadt- oder Gemeindeverwal-
tung über die zur Verfügung
stehenden Möglichkeiten der
getrennten Sammlung von
Altgeräten.
Alle in dieser Betriebsanlei-
tung veröffentlichten Daten
sowie Angaben über Produkte
und Verfahren wurden von
uns unter Einsatz modernster
technischer Hilfsmittel nach
bestem Wissen ermittelt. Die-
se Angaben sind unverbindlich
und entheben den Anwender
nicht von einer eigenverant-
wortlichen Prüfung vor dem
Einsatz des Gerätes. Wir
übernehmen keine Gewähr für
Verletzungen von Schutzrech-
ten Dritter für Anwendungen
und Verfahrensweisen ohne
vorherige ausdrückliche und
schriftliche Bestätigung. Tech-
nische Änderungen im Sinne
einer Produktverbesserung
behalten wir uns vor.
Im Rahmen der gesetzlichen
Möglichkeiten ist die Haftung
für unmittelbare Schäden, Fol-
geschäden und Drittschäden,
die aus dem Erwerb dieses
Produktes resultieren, ausge-
schlossen.
Alle Rechte vorbehalten. Die
vorliegende Betriebsanleitung
darf, auch Auszugsweise,
nicht ohne die schriftliche
Genehmigung der Ersa GmbH
reproduziert, übertragen oder
in eine andere Sprache über-
setzt werden.
Garantie
Entsorgung
Sie leisten dadurch Ihren Bei-
trag zur Wiederverwendung
oder anderen Formen der Ver-
wendung von Altgeräten zum
Schutze unserer Umwelt und
der Menschlichen Gesundheit.
Deutsch
|
7

8
|
English
Commissioning
01 Adjust mains voltage in ac-
cordance with type plate.
02 Set up soldering station
and stand in a dry place.
03 Check for correct t of
soldering tip.
04 Place soldering iron into
holder stand.
05 Insert plug into socket.
06 Switch on soldering station.
ATTENTION! Soldering
tip is hot! Risk of burning
yourself!
Key to symbols:
Attention!
Danger spot
Hot surface!
Risk of burning
yourself!
Many thanks for purchasing
an Ersa soldering station.
Read user manual and safety
instructions carefully and keep
in a safe place for future use.
Check contents of package to
ensure that no components
are missing. Contact dealer if
a component is missing.
Scope of delivery:
1 x i-CON pico soldering
station
1 x i-Tool pico soldering iron
1 x soldering tip (tted)
1 x holder stand
1 x user manual
1 x set of safety instructions
Soldering
07 Soldering station heats up
to the default value.
08 Press top key to increase
temperature, press bottom
key to decrease tempera-
ture.
09 Digital display shows ac-
tual value (A) and default
value (B).
10 Solder when the set
temperature has been
reached.
11 Place soldering iron only
onto holder stand.
12 After work or during pro-
longed breaks, switch off
appliance and remove plug.
The soldering station is
designed for soft solder
soldering at various tem-
peratures. After appliance is
switched on, the soldering
tip is heated up automati-
cally to the most recently
set temperature.
The soldering results depend
on how suitable the soldering
tip is to the job. When solder-
ing large-size jobs, our more
powerful i-CON1 and i-CON2
soldering stations should be
used.
Default value: 360 °C / 680 °F
Value range: 150 to 450 °C
300 to 842 °F

English
|
9

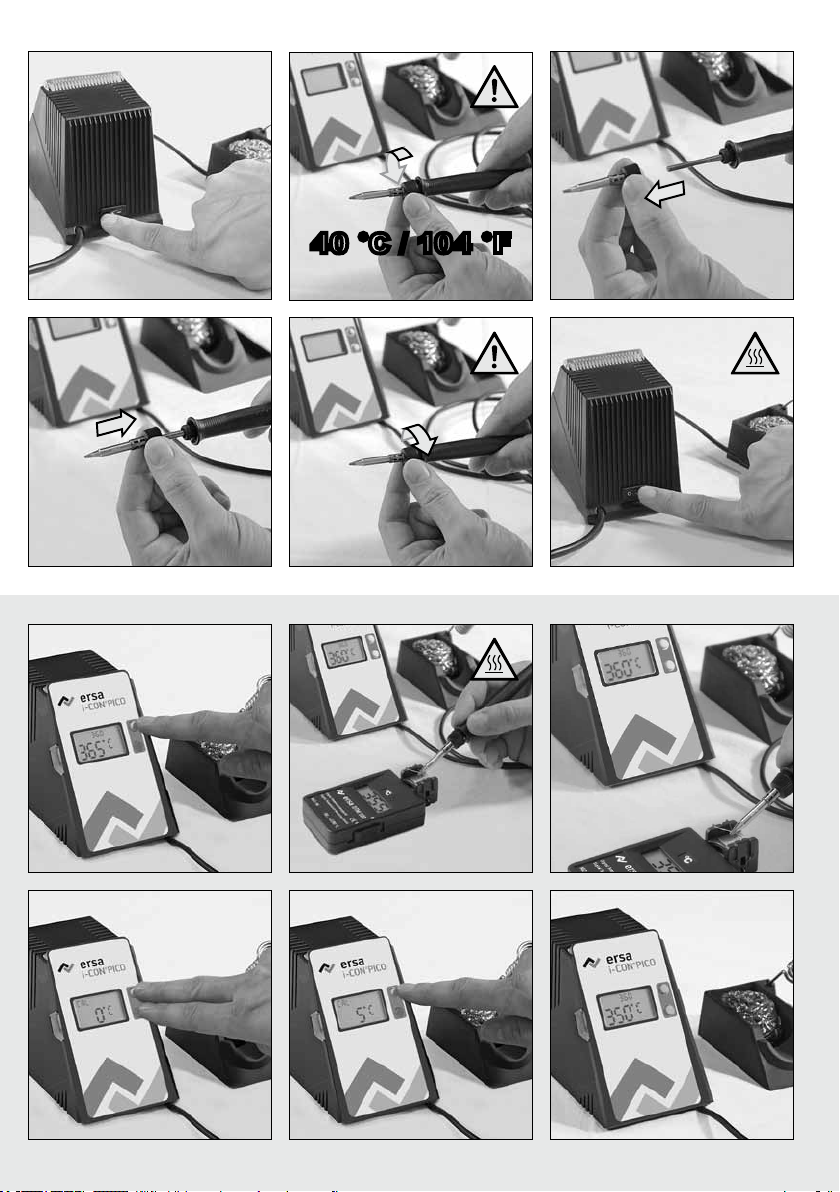

Changing the soldering tip
Various soldering tips can
be used with the i-CON pico
soldering station. In this
way, the soldering station
can be adapted to various
areas of operation. See
page 48.
More soldering tips are avail-
able from the Ersa dealer.
Downloadable overview of
standard tips:
http://i-tool.de/mediothek/
pdf/3ba00172_spitzen.pdf
Downloadable overview of
special tips:
http://i-tool.de/mediothek/
pdf/3ba00176_spc_itips.pdf
Temperature calibration
If the set temperature and
the actual temperature of
the soldering tip do not con-
cur, then the temperature
can be calibrated in order
to resume work at exact
soldering temperatures.
Default value: 0
Value range: -70 to +50 °C
-126 to +90 °F
13 Switch off soldering station
and allow soldering tip to
cool to approx. 40 °C / 104 °F.
14 Screw soldering tip onto
the knurled section of the
soldering iron.
15 Remove soldering tip from
soldering iron.
16 Place desired soldering tip
onto soldering iron.
17
Fit soldering tip with knurled
section onto soldering iron
and check for correct t.
18 Switch on soldering station.
ATTENTION! Soldering
tip is hot! Risk of burning
yourself!
19 Select reference value for
calibration at the soldering
station.
20 Determining actual tem-
perature using a digital
temperature-measuring
instrument.
21 Calculating deviation be-
tween reference value and
actual value.
22
Press both keys briey to
call up the calibration menu.
23 Setting temperature using
the keys in accordance
with the deviation.
24 Wait ve seconds to save
the value.

10
|
English
After a certain time, the appli-
ance reduces the soldering
temperature to save power.
To quit stand-by, press key or
cool the soldering tip by ap-
prox. 5 °C / 9 °F.
Default value: 5 Min.
Value range: 0 to 60 Min.
0 = Off
If required, the soldering
iron can be changed or
exchanged.
Use only soldering irons bear-
ing the description Ersa i-Tool
pico.
Installation of the exchange
iron is by analogy the reverse
of the dismantling sequence.
SD card
Technical specications
Using a micro SD card will
permit further settings to be
made via software:
- Stand-by temperature & time
- Shutdown time
- Keylock function
- Display in °C or °F
- Up to 3 xed temperatures
- Power functions can be as-
signed
For further information on
using the micro SD (HC) card,
please consult the software
manual.
Both software and the manual
can be downloaded free by
going to the following link:
http://www.ersa.com/pico
Standby time Soldering iron
AHold down both keys for a
prolonged period to open
the standby time menu.
BAdjust standby time by
pressing the keys (0 = Off).
CWait ve seconds to save
the value.
ATurn appliance onto its
side.
BPull cable of soldering iron
out of holders.
CRemove plug in the direc-
tion of the operating panel.
i-CON pico soldering
station:
Power rating:
Operating voltage:
Temperature range:
Dimensions L x W x H:
Weight:
i-tool pico soldering iron:
Dimensions:
Weight:
Holder stand:
Dimensions L x W x H:
Weight:
Order No.: 0IC1300
68 watts
220 - 240 V ~ 50/60 Hz
110 - 120 V ~ 50/60 Hz
150 - 450 °C
300 - 842 °F
145 mm x 80 mm x 103 mm
1050 g
Order No.: 0130CDK
L x handle-ø / 175 mm x 12 mm
30 g (without cable)
Order No.: 0A53
140 mm x 80 mm x 80 mm
200 g
Error codes
In the event of an error, an
error code appears on the
display. The number above
the label ‘Err’ provides
information about the error
present.
Codes 7 und 8 indicate faults
in the heating element in the
soldering iron:
- Err7 Insert heating element
and press key.
- Err8 Change heating
element
For further information, go to
the following link:
http://www.ersa.com/pico

English
|
11
Heating element, and solder-
ing and desoldering tips con-
stitute parts subject to wear
that are not covered by the
guarantee. Material defects or
manufacturing defects must be
stated in addition to provid-
ing proof of purchase prior to
certied return of goods.
Statement of defects and proof
of purchase must be returned
along with the goods.
Ersa has created this manual
with the utmost care. However,
no guarantee is provided as
regards content, completeness
and quality of the details con-
tained in this manual. Content
is maintained and adapted to
prevailing conditions.
All data published in this
Should be done ac-
cording to Directive
2002/96/EC of the
European Parlia-
ment and of the
Council dated 27.01.2003
applicable to used electrical
and electronic appliances.
Products bearing the symbol
of a strikethrough refuse
bin must not be disposed of
along with unsorted domestic
refuse. The municipalities
have set up collection points
for this purpose. Please con-
sult your municipal or local
authority concerning facilities
available for separate collec-
tion of used appliances.
In this way, you contribute to
reuse or other forms of utili-
manual and details on prod-
ucts and methods have been
ascertained by using state-of-
the-art aids according to the
best of our knowledge. These
details are not binding and do
not relieve the user of per-
sonal responsibility to check
the appliance prior to use. We
accept no responsibility for
infringements of third-party
patent rights for applications
and procedures without prior
express and written acknowl-
edgement. We reserve the
right to undertake technical im-
provements for the purposes
of product improvement.
As part of legal means, liability
for direct damage, consequen-
tial damage and third-party
damage resulting from the
acquisition of this product is
excluded.
All rights reserved. Without
written approval of Ersa
GmbH, this instruction manual
may not, even in extract form,
be reproduced, transmitted
or translated into another
language.
Guarantee
Disposal
sation of used appliances in
the interests of environmental
protection and human health.

12
|
Français
Mise en service
01 Contrôler si la tension du
réseau correspond à celle
indiquée sur la plaquette
signalétique.
02 Placer le poste de soudure
et le support à l'abri de
l'humidité.
03 Vérier si la pointe à sou-
der est correctement xée.
04 Déposer le fer à souder
dans son support.
05 Brancher la che du cor-
don d'alimentation sur la
prise de courant.
06 Brancher le poste de
soudure.
ATTENTION ! La pointe à
souder chauffe ! Risque de
brûlures !
Explication des symboles
Attention !
Point de danger
Surface chaude !
Risque de brûlures !
Merci d'avoir porté votre
choix sur un poste de
soudure Ersa.
Veuillez lire complètement ce
mode d’emploi et les consi-
gnes de sécurité et conserver
les à un endroit sûr pour une
utilisation ultérieure.
Veuillez contrôler la présence
de tous les composants dans
l'emballage. Veuillez contac-
ter votre fournisseur si vous
constatez qu'un composant
manque.
Utilisation
07
Le poste de soudure atteint
la température de consigne
programmée.
08
Appuyer sur la touche su-
périeure pour augmenter la
température, sur la touche
inférieure, pour la réduire.
09
L'écran numérique afche la
température réelle (A) et la
température de consigne (B).
10
Souder lorsque la tempéra-
ture réglée est atteinte.
11
Déposer le fer à souder uni-
quement dans son support.
12
Après le travail ou lors de
pauses prolongées, éteindre
l'appareil et débrancher la
che du cordon d'alimen-
tation de la prise de courant.
Le poste de soudure est
conçu pour le brasage tendre
à différentes températures.
Après la mise en marche, la
pointe à chauffer est automa-
tiquement chauffée jusqu'à
ce que la dernière températu-
re programmée soit atteinte.
Les résultats dépendent du
choix adapté de la pointe à
souder en fonction de l'applica-
tion. Pour des applications plus
complexes, nous préconisons
l'utilisation de nos postes de
soudure i-CON1 et i-CON2 plus
performants.
L'emballage comprend :
1 Poste de soudure i-CON pico
1 Fer à souder i-Tool pico
1 Pointe à souder (montée)
1 Support
1 Mode d'emploi
1 Consignes de sécurité
Température de consigne : 360 °C / 680 °F
Plage de températures : 150 à 450 °C
300 à 842 °F

Français
|
13
Changement de pointe à souder
Différentes pointes à souder
peuvent être utilisées avec
le poste de soudure i-CON
pico. Ce qui permet d'adap-
ter le poste de soudure à
différents domaines d'utili-
sation. Voir page 48.
Vous trouverez d'autres
pointes à souder auprès de
votre fournisseur Ersa.
Vous pouvez télécharger un
aperçu des pointes standard à
l'adresse suivante :
http://i-tool.de/mediothek/
pdf/3ba00172_spitzen.pdf
Vous pouvez télécharger un
aperçu des pointes spéciales
à l'adresse suivante :
http://i-tool.de/mediothek/
pdf/3ba00172_spitzen.pdf
Calibrage de la température
En cas de différence entre
la température de consigne
et la température réelle de
la pointe à souder, vous
pouvez calibrer la tempé-
rature de manière à obtenir
des températures précises
pour différentes tâches de
soudure.
Température
de consigne : 0
Plage de
températures : -70 à +50 °C
-126 à +90 °F
13 Éteindre le poste de sou-
dure et laisser refroidir la
pointe à souder à 40 °C /
104 °F env.
14 Dévisser la pointe à sou-
der par la xation du fer à
souder.
15 Retirer la pointe à souder
du fer à souder.
16 Monter la pointe à sou-
der souhaitée sur le fer à
souder.
17 Visser la pointe sur la
xation du fer à souder et
vérier qu'elle est correc-
tement xée.
18 Brancher le poste de
soudure. ATTENTION ! La
pointe à souder chauffe !
Risque de brûlures !
19 Régler la température de
consigne de calibrage sur
le poste de soudure.
20 Mesurer la température
réelle au moyen d'un t
hermomètre numérique.
21 Calculer entre la valeur
de consigne et la
valeur réelle.
22 Appuyer brièvement sur
les deux touches pour
ouvrir le menu de
calibrage.
23 Selon l'écart, augmenter
ou réduire la température
avec la touche correspon-
dante.
24 Patienter cinq secondes
pour que la valeur puisse
être enregistrée.

14
|
Français
Au bout d'un certain temps, le
poste passe automatiquement
à la température d'attente,
épargnant ainsi de l'énergie.
Pour quitter la fonction attente,
appuyer sur n'importe quelle tou-
che ou laisser refroidir la pointe
à souder de 5 °C / 9 °F env.
Temps de consigne : 5 min.
Plage de réglage : 0 à 60 min.
0 = Arrêt
Le fer à souder peut être
remplacé ou échangé, au
besoin.
Utiliser uniquement des fers
à souder avec la description
Ersa i-Tool pico.
Le montage du fer à souder de
remplacement s'effectue dans
l'ordre inverse des opérations
de démontage décrites.
Carte SD
Une microcarte SD permet de
programmer des fonctions
supplémentaires par logiciels :
- Température & temps d'attente
- Temps d'arrêt automatique
- Fonction de verrouillage
- Afchages en °C ou °F
- jusqu'à 3 températures xes
- Fonctions d'épargne d'énergie
programmables
Pour des informations supplé-
mentaires sur l'utilisation de la
microcarte SD (HC), veuillez
vous reporter à la notice du
logiciel.
Pour télécharger gratuitement le
logiciel et la notice, cliquez sur le
lien suivant :
http://www.ersa.com/pico
Attente temporisée Fer à souder
APour ouvrir le menu de
programmation du temps
d'attente, appuyer longue-
ment sur les deux touches.
BModier le temps d'attente
à l'aide des touches
(0 = Arrêt).
CPatienter cinq secondes
pour que la valeur puisse
être enregistrée.
ATourner l'appareil sur
le côté.
BRetirer le cordon de
connexion du fer à souder
des supports.
CDébrancher la che dans
le sens de la surface de
manipulation.
Caractéristiques techniques
Poste de soudure
i-CON pico :
Puissance :
Tension d'alimentation :
Plage de températures :
Dimensions (L x H x P) :
Poids :
Fer à souder i-Tool pico :
Dimensions :
Poids :
Support :
Dimensions (L x H x P) :
Poids :
N° d'article : 0IC1300
68 W
220 - 240 V ~ 50/60 Hz
110 - 120 V ~ 50/60 Hz
150 - 450 °C
300 - 842 °F
145 mm x 80 mm x 103 mm
1 050 g
N° d'article : 0130CDK
L x ø manche / 175 mm x 12 mm
30 g (sans cordon)
N° d'article : 0A53
140 mm x 80 mm x 80 mm
200 g
Codes d'erreur
En cas d'erreur, un code
d'erreur s'afche à l'écran.
Le chiffre au-dessus de 'Err'
donne des renseignements sur
la nature de l'erreur en cours.
Les codes 7 et 8 signalent un
défaut sur l'élément chauffant
du fer à souder :
- Err7 Fixer l'élément chauffant
et appuyer sur la touche.
- Err8 Remplacer l'élément
chauffant.
Pour obtenir des informations
supplémentaires, cliquez sur
le lien suivant :
http://www.ersa.com/pico

Français
|
15
Conformément
à la directive
2002/96/CE du
Parlement euro-
péen et du Conseil
du 27.01.2003 relative aux
déchets d'équipements élec-
triques et électroniques.
Le sigle de la poubelle bar-
rée signie que les produits
ne doivent pas être déposés
dans les poubelles avec les
autres ordures ménagères.
Les communes ont aména-
gés des points de collecte
à cet effet. Veuillez vous
renseigner auprès de votre
administration communale ou
régionale sur les possibilités
de tri sélectif d'appareils hors
d'usage.
Élimination
Vous contribuerez ainsi au
recyclage ou à d'autres formes
de valorisation d'appareils en
n de cycle de vie, en vue de
la protection de la santé publi-
que et du respect de l'environ-
nement.
Les éléments chauffants et les
fers à souder ou à dessouder
sont des composants soumis à
l'usure et ne font pas l'objet de
la garantie. Les vices de ma-
tière ou de fabrication doivent
être constatés ; ce constat,
ensemble avec la preuve d'ac-
quisition, doit accompagner
le renvoi du produit qui, à son
tour, doit être conrmé.
Ersa a pris grand soin lors de
la composition de ce mode
d'emploi. Cependant, nous
ne donnons aucune garan-
tie quant au contenu, à la
complétude ou à la qualité des
informations données dans
ce mode d'emploi. Le contenu
sera mis à jour et adapté aux
circonstances actuelles.
Toutes les données publiées
dans ce mode d'emploi, ainsi
que les informations à propos
des produits et des procédés,
ont été obtenues en utilisant
les moyens techniques les
plus modernes selon nos
meilleures connaissances.
Ces informations ne sont pas
contractuelles et n'exonèrent
pas l'utilisateur de sa propre
responsabilité de contrôler
l'appareil avant l'utilisation.
Nous ne donnons aucune
garantie quant à d'éventuelles
violations de droits d'auteur
de tiers sur les applications et
procédés, sans conrmation
expresse écrite préalable.
Nous nous réservons le droit
d'apporter des modications
en vue d'améliorer le produit.
Dans les limites autorisées par
la législation en vigueur, nous
déclinons toute responsabilité
pour des dommages directs ou
incidents à tiers, consécutifs à
l'acquisition de ce produit.
Tous droits réservés. Le
présent mode d'emploi ne peut
être, entièrement ni partielle-
ment, reproduit, transmis ni
traduit en d'autres langues,
sans l'autorisation écrite de
Ersa GmbH.
Garantie

16
|
Español
Puesta en servicio
01 Comparar la tensión de
red con la etiqueta de tipo.
02 Colocar la estación de
soldadura y el soporte en
un lugar seco.
03 Comprobar que la punta
de soldadura esté bien
asentada.
04 Depositar el pistón de sol-
dadura en el soporte.
05 Enchufar en la toma de
corriente.
06 Encender la estación de
soldadura.
¡ATENCIÓN! ¡La punta de
soldadura quema! ¡Peligro
de quemaduras!
Explicación de los
pictogramas:
¡Atención!
Punto peligroso
¡Supercies calientes!
Peligro de quemaduras
Gracias por comprar una es-
tación de soldadura Ersa.
Lea atentamente las instruccio-
nes de uso y las indicaciones
de seguridad, y guárdelas en
un lugar seguro para su
posterior consulta.
Compruebe que el contenido
del paquete esté completo.
Si faltara algún componente,
póngase en contacto con el
distribuidor.
Alcance del suministro:
1 x estación de soldadura i-CON pico
1 x pistón de soldadura i-Tool pico
1 x punta de soldadura (montada)
1 x soporte
1 x instrucciones de uso
1 x indicaciones de seguridad
Soldar
07 La estación de soldadura
se calienta hasta el valor
prejado
08 Pulsar el botón superior
para aumentar la tempera-
tura y el botón inferior para
disminuirla.
09 La indicación digital visua-
liza el valor real (A) y el
preajuste (B).
10 Soldar cuando se alcance
la temperatura ajustada.
11 El pistón de soldadura
sólo se debe dejar sobre
el soporte.
12 Después de trabajar o en
caso de pausas largas,
apagar y desenchufar el
aparato.
La estación de soldadura está
diseñada para soldar soldadura
blanda a distintas temperaturas.
Tras su conexión, la punta de
soldadura se calienta automáti-
camente hasta la última tempera-
tura jada.
Los resultados de la soldadura de-
penden de la buena condición de la
punta de soldadura y su utilización.
Para soldar grandes masas, debe
utilizar nuestras potentes estacio-
nes de soldadura i-CON1 y i-CON2.
Preajuste: 360 °C / 680 °F
Margen de ajuste: de 150 a 450 °C
de 300 a 842 °F

Español
|
17
Cambio de la punta de soldadura
Con la estación de solda-
dura i-CON pico se pueden
utilizar distintas puntas de
soldadura. De este modo
la estación de soldadura
se puede ajustar a distin-
tas áreas de uso. Véase la
página 48.
El distribuidor Ersa pone a su
disposición más puntas de
soldadura.
Resumen descargable de las
puntas estándar:
http://i-tool.de/mediothek/
pdf/3ba00172_spitzen.pdf
Resumen descargable de las
puntas especiales:
http://i-tool.de/mediothek/
pdf/3ba00176_spc_itips.pdf
Calibrar la temperatura
Si la temperatura ajustada
y la temperatura real de la
punta de soldadura no es la
misma, se puede calibrar la
temperatura para volver a
trabajar con temperaturas
de soldadura exactas.
Preajuste: 0
Margen
de ajuste: de -70 a +50 °C
de -126 a +90 °F
13 Apagar la estación de
soldadura y dejar enfriar la
punta de soldadura hasta
40 °C / 104 °F.
14 Desenroscar la punta de
soldadura del pistón de
soldadura.
15 Sacar la punta de soldadu-
ra del pistón de soldadura.
16 Colocar la punta de solda-
dura deseada en el pistón
de soldadura.
17 Fijar la punta de soldadura
en el pistón de soldadura
y comprobar que esté bien
asentada.
18 Encender la estación de
soldadura. ¡ATENCIÓN!
¡La punta de soldadura
quema! ¡Peligro de que-
maduras!
19 Ajustar el valor nominal
para la calibración en la
estación de soldadura.
20 Determinar la temperatura
real con un dispositivo
digital de medición de
temperatura.
21 Calcular la diferencia entre
el valor nominal y el real.
22 Pulsar brevemente ambos
botones para llamar el
menú Calibrar.
23 Ajustar la temperatura
con los botones según la
diferencia.
24 Esperar cinco segundos
para grabar el valor.
