Espina ESP301 User manual

PERÄKÄRRY Käyttöohje
Alkuperäisten ohjeiden käännös
SLÄPKÄRRA Bruksanvisning
Översättning av bruksanvisning i original
CART Instruction manual
Original instructions
Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland
Tel. [phone] • Fax [phone] • [e-mail] • www.ikh.fi
ESP301
Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. Läs noggrant igenom bruksanvisningen innan du använder apparaten och följ alla angivna instruktioner. Spara instruktionerna för senare behov. Read the instruction manual carefully before using the appliance and follow all given instructions. Save the instructions for further reference.
!

2
JOHDANTO
Onnittelumme tämän laadukkaan ESPINA-tuotteen valinnasta! Toivomme osta-
masi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen lait-
teen käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa tai
ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivotamme
Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa!
TURVAOHJEET
LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA
VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN
KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA
VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET
TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN.
- Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysi-
set, aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja
tietoa, jos heitä valvotaan tai heitä on opastettu käyttämään laitetta turvallisesti ja jos he
ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset ei-
vät saa puhdistaa laitetta eivätkä he saa tehdä laitteen hoitotoimenpiteitä ilman valvon-
taa.
- Älä työskentele pimeässä tai huonossa valaistuksessa.
- Pidä lapset ja asiattomat henkilöt poissa työskentelyalueelta.
- Käytä asianmukaisia suojavarusteita ja vaatetusta laitetta käyttäessäsi.
- Älä käytä laitetta, ennen kuin olet lukenut laitteen turva- ja huolto-ohjeet.
- Kiinnitä erityistä huomiota vetävän ajoneuvon varoitussymboleihin. Käytä peräkärryä
vain sellaisen ajoneuvon kanssa, jonka ajamisesta sinulla on kokemusta.
- Peräkärryn päällä ei saa istua. Älä koskaan kuljeta ihmisiä laitteella.
- Tyhjennä peräkärry ennen laitteen irrottamista ajoneuvosta.
- Tarkista ajoneuvon kapasiteetti ajoneuvon käyttöohjeesta, ennen kuin kiinnität peräkär-
ryn ajoneuvoon.
- Älä ylitä peräkärryn enimmäiskapasiteettia (200 kg). Älä myöskään ylitäytä kärryä. Laval-
ta putoavat kohteet voivat aiheuttaa kärryn ja vetävän ajoneuvon hallinnan menettämi-
sen.
- Älä ylitä enimmäisnopeutta: 15 km/h.
- Hiljennä ajonopeutta ennen käännöstä, epätasaisessa maastossa, ojien läheisyydessä tai
kaltevilla pinnoilla estääksesi peräkärryn kaatumisen. Varo maassa olevia kuoppia ja
muita piilossa olevia vaaratekijöitä. Vältä ajamista jyrkissä mäissä. Älä tee liian jyrkkiä
käännöksiä.
- Älä koskaan vedä kärryä, jos lava on ylösnostettu.
- Kiristä kaikki ruuvit, pultit ja mutterit pitääksesi peräkärryn turvallisessa käyttökunnossa.
- Pidä kätesi ja jalkasi etäällä laitteen liikkuvista osista.
- Tätä laitetta ei ole tarkoitettu käytettäväksi tieliikenteessä. Huomioi liikenne tien lähei-
syydessä työskennellessäsi.
- Peräkärryn ja kuorman paino voi vaikuttaa vetävän ajoneuvon jarrutuskykyyn ja vakau-
teen. Täytä peräkärry aivan täyteen vasta, kun olet varmistanut, ettei täyttäminen vaikuta
vetävän ajoneuvon ajo-ominaisuuksiin.

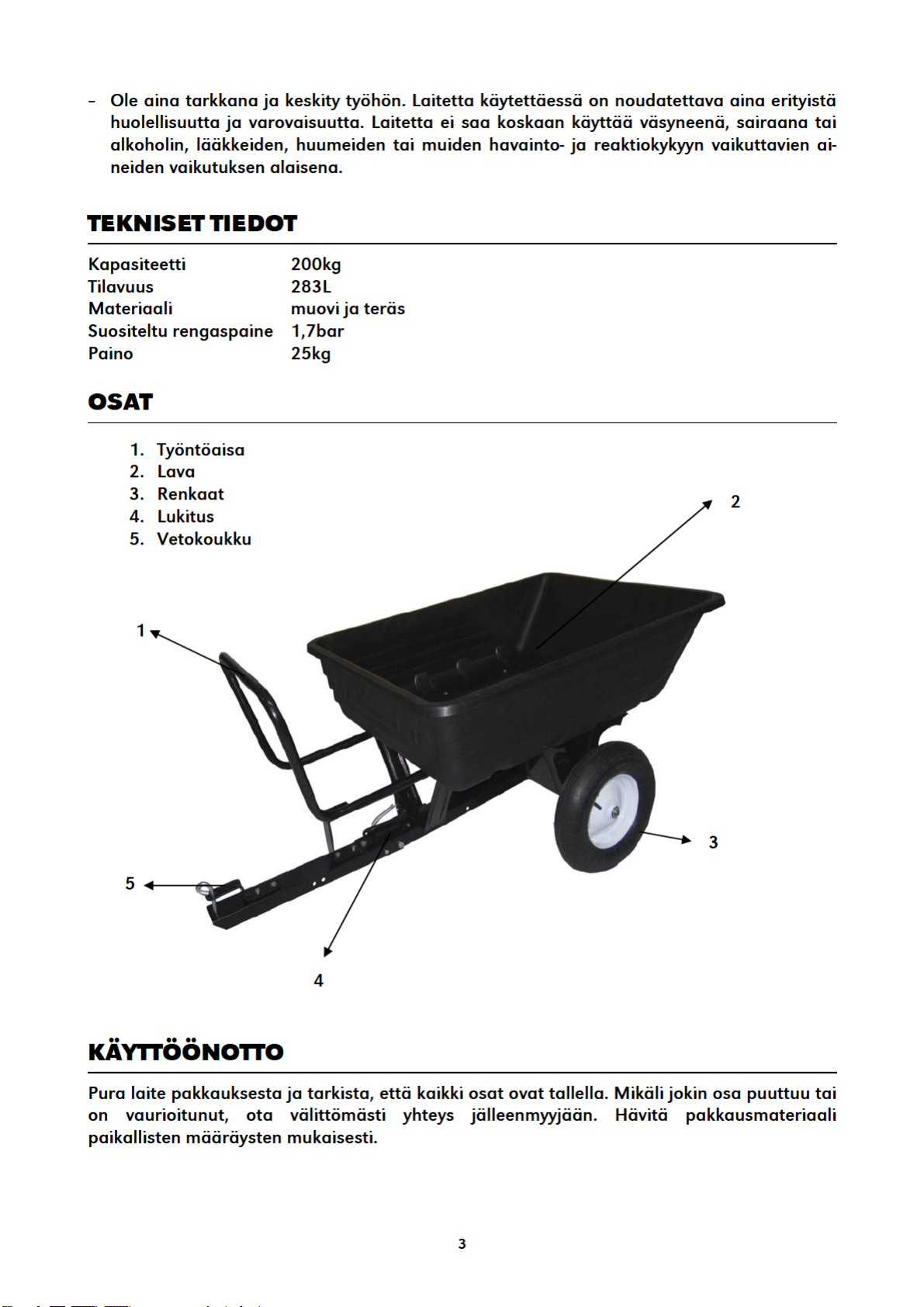

FI

4
Toimituksen sisältö
OSA Kuvaus OSA Kuvaus
A Kuusiopultti M10x95 1 J Silmukkasokka 1
B Kuusiopultti M10x20 1 K Aluslevy Ø6 2
C Kuusiopultti M8x20 4 L Lukkoaluslevy Ø6 2
D Pultti M8x16 8 M Lukkomutteri M6 8
E Saksisokka Ø3x25 2 N Lukkomutteri M8 12
F Iso aluslevy Ø6 4 O Lukkomutteri M10 2
G Sokkapultti Ø13x98 1 P Aluslevy Ø16 4
H Pultti M6x16 8 Q R-sokka Ø3 2
I Laipparuuvi ST6.3X13 2
OSA Kuvaus OSA Kuvaus
1 Lava 1 7 Taka-aisa 1
2 Lavan vaakatuki 1 8 U-työntöaisa 1
3 Lavan tukikehys 1 9 Pyöräkotelo 1
4 Vetokappale 1 10 Akseli 1
5 Tukijalka 1 11 Lukituslaite 1
6 Etuaisa 1 12 Pyörä 2

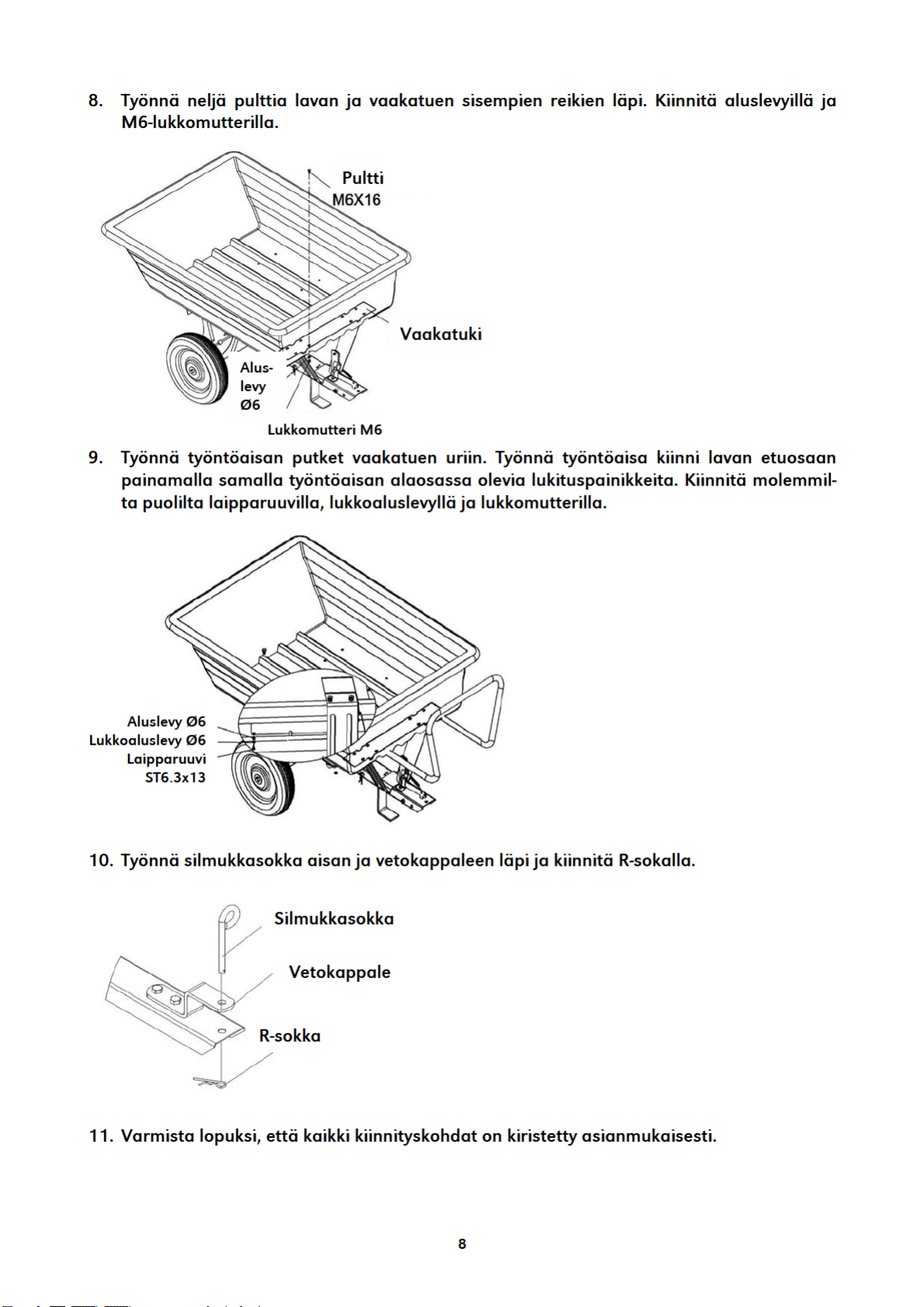

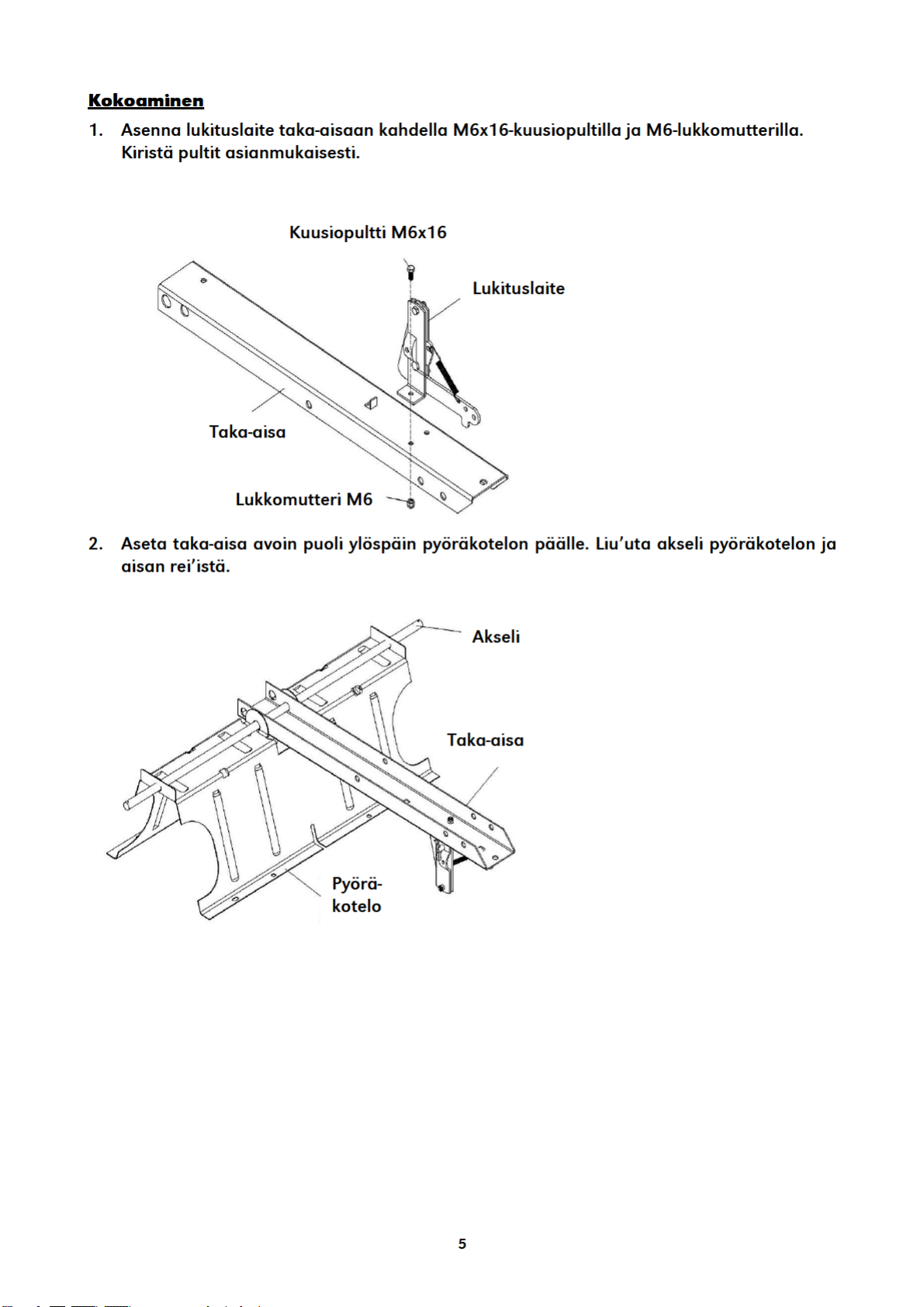

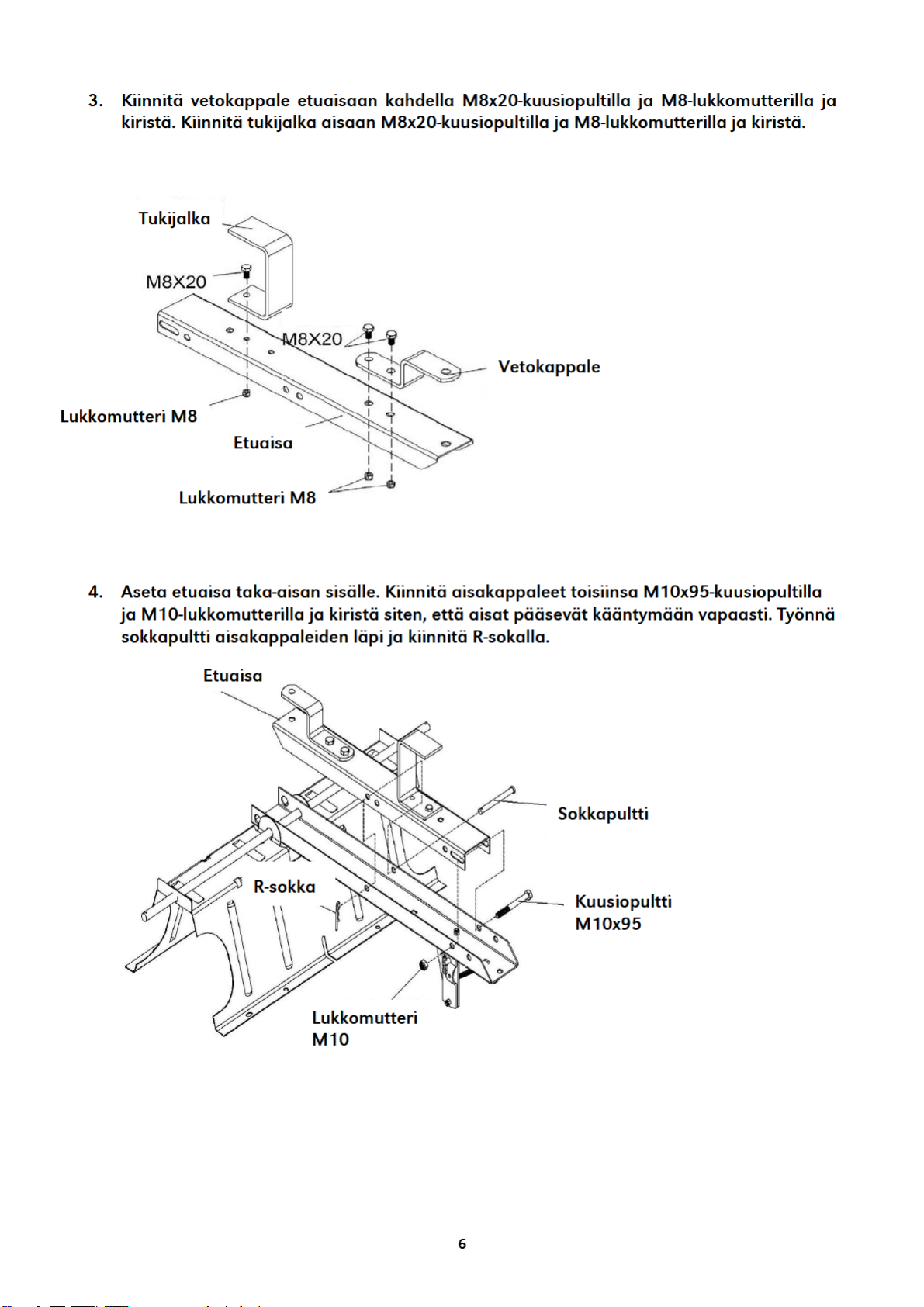

10
INLEDNING
Vi gratulerar Dig till valet av denna ESPINA-produkt av god kvalitet! Vi hoppas att
apparaten du köpt kommer att hjälpa dig i ditt arbete. För att försäkra dig om att
apparaten används på ett säkert sätt bör du komma ihåg att läsa bruksanvis-
ningen före apparaten tas i bruk. Vid oklara situationer eller om problem upp-
står, ta kontakt med återförsäljaren eller importören. Vi önskar dig säkert och
angenämt arbete med apparaten!
SÄKERHETSANVISNINGAR
LÄS NOGA IGENOM DENNA MANUAL OCH UPPMÄRKSAMMA
SÄKERHETSANVISNINGARNA OCH VARNINGARNA. ANVÄND APPARATEN PÅ RÄTT
SÄTT OCH MED STÖRSTA FÖRSIKTIGHET FÖR ENDAST DET ÄNDAMÅL DEN ÄR
AVSEDD. UNDERLÅTENHET ATT IAKTTA DETTA KAN LEDA TILL SKADA PÅ EGENDOM
OCH/ELLER ALLVARLIG PERSONSKADA. SPARA DENNA MANUAL FÖR FRAMTIDA
BRUK.
- Denna apparat kan användas av barn som är 8 år eller äldre samt av fysiskt eller mentalt
handikappade personer, eller personer med bristande erfarenhet och kunskap om de
övervakas eller undervisas om säker användning av produkten och förståelse för de därav
resulterande farorna. Barn får inte leka med apparaten. Rengöring och användarunder-
håll får inte utföras av barn utan uppsikt.
- Arbeta inte i mörker eller dålig belysning.
- Barn och obehöriga ska hållas på avstånd från arbetsområdet.
- Använd lämplig skyddsutrustning och lämplig klädsel vid användning av apparaten.
- Använd inte apparaten innan du har läst igenom säkerhets- och bruksanvisningarna.
- Fäst extra uppmärksamhet på dragfordonets varningssymboler. Använd bara släpkärran
med ett fordon som du har erfarenhet av att köra.
- Sitt inte på släpkärran. Transportera aldrig människor med släpkärran.
- Töm släpkärran innan den lossas från fordonet.
- Kontrollera fordonets kapacitet i bruksanvisningen innan släpkärran fästs i fordonet.
- Överskrid inte släpkärrans maxkapacitet (200 kg). Överfyll inte heller släpkärran. Föremål
som ramlar av flaket kan göra att man förlorar kontrollen över kärran och dragfordonet.
- Överskrid inte maxhastigheten 15 km/h.
- Sänk hastigheten före svängar, i ojämn terräng, nära diken och på lutande ytor för att
förhindra att släpkärran ramlar. Se upp för gropar i marken och andra dolda faror. Und-
vik att köra i branta backar. Gör inga snäva svängar.
- Dra aldrig kärran med flaket uppfällt.
- Dra år alla skruvar, bultar och muttrar för att hålla släpkärran i säkert och funktionsdug-
ligt skick.
- Håll händer och fötter på avstånd från apparatens rörliga delar.
- Denna apparat är inte avsedd att användas i vägtrafik. Observera trafiken i närheten av
vägen vid arbete.
- Släpkärrans och lastens vikt kan påverka dragfordonets inbromsningsförmåga och stabi-
litet. Fyll släpkärran helt först efter att ha försäkrat dig om att påfyllningen inte påverkar
dragfordonets köregenskaper.
- Var alltid vaksam och koncentrera dig på ditt arbete. Särskilt noggrannhet och försiktig-
het ska alltid iakttas vid användning av apparaten. Apparaten får aldrig användas om

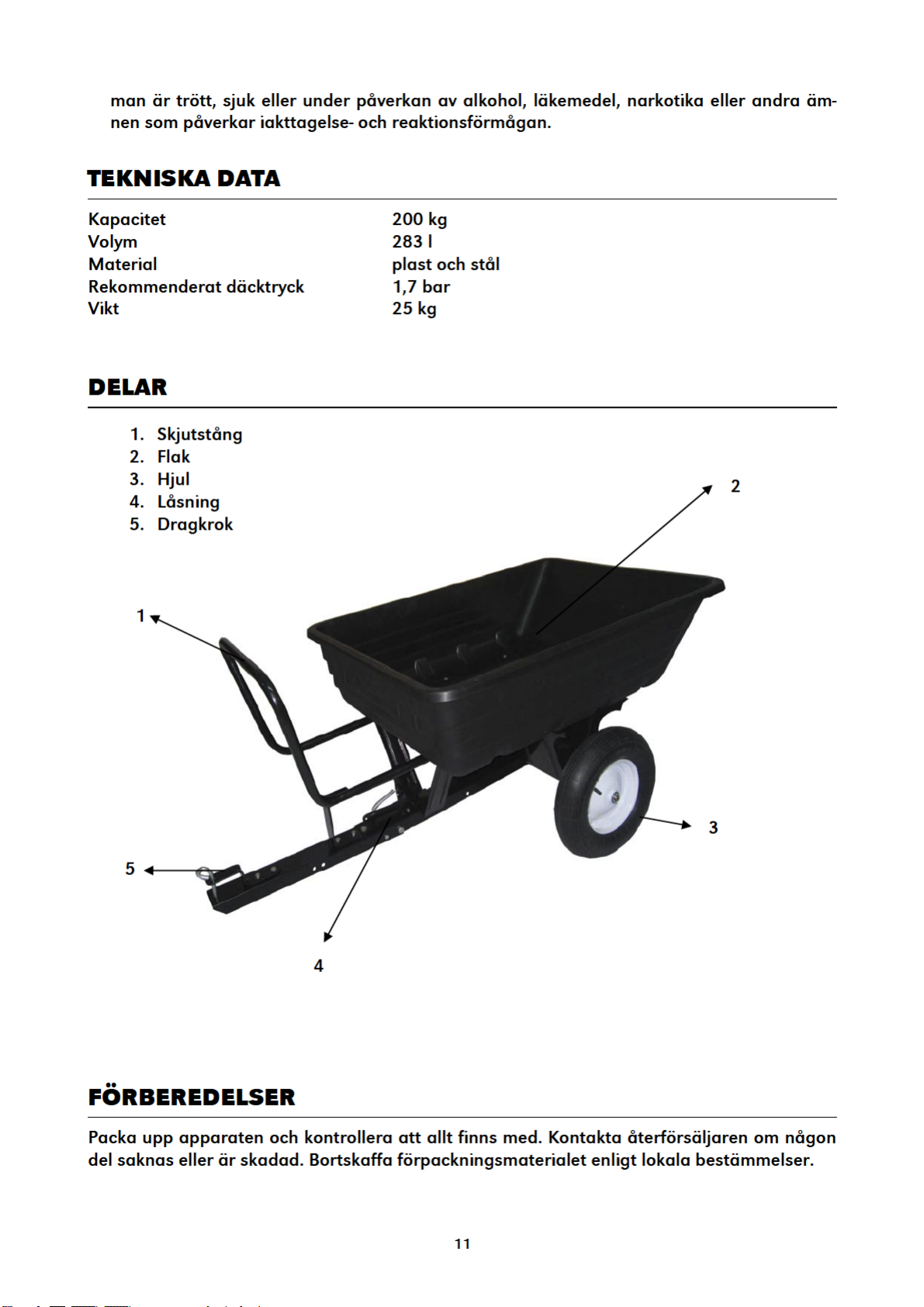

SE

12

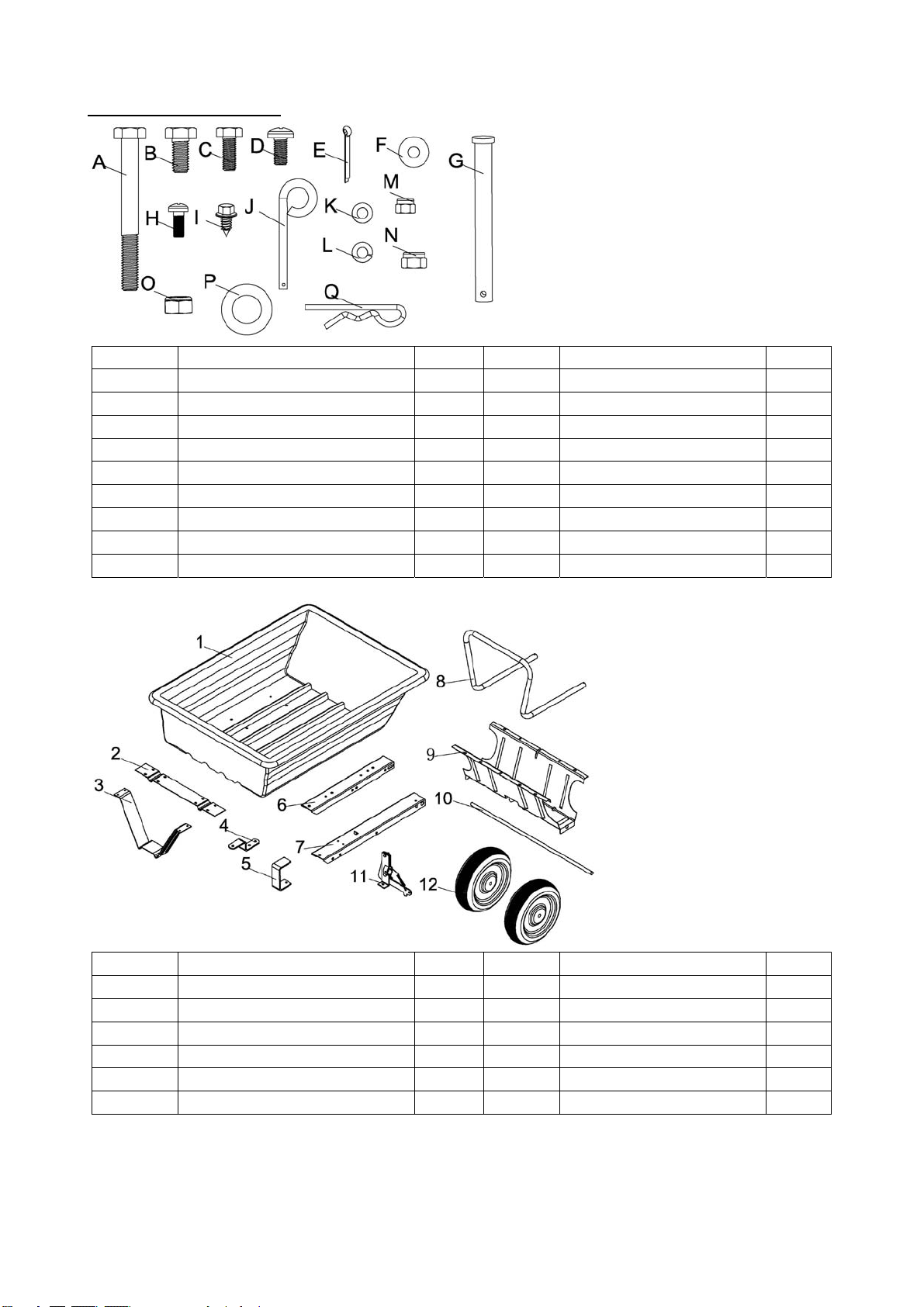

Leveransens innehåll
DEL Beskrivning DEL Beskrivning
A Sexkantsbult M10x95 1 J Öglesprint 1
B Sexkantsbult M10x20 1 K Bricka Ø6 2
C Sexkantsbult M8x20 4 L Låsbricka Ø6 2
D Bult M8x16 8 M Låsmutter M6 8
E Saxsprint Ø3x25 2 N Låsmutter M8 12
F Stor bricka Ø6 4 O Låsmutter M10 2
G Sprintbult Ø13x98 1 P Bricka Ø16 4
H Bult M6x16 8 Q R-sprint Ø3 2
I Flänsskruv ST6.3X13 2
DEL Beskrivning DEL Beskrivning
1 Flak 1 7 Bakre dragstång 1
2 Flakets horisontalstöd 1 8 U-handtag 1
3 Flakets stödram 1 9 Hjulkåpa 1
4 Dragstycke 1 10 Axel 1
5 Stödben 1 11 Låsanordning 1
6 Främre dragstång 1 12 Hjul 2

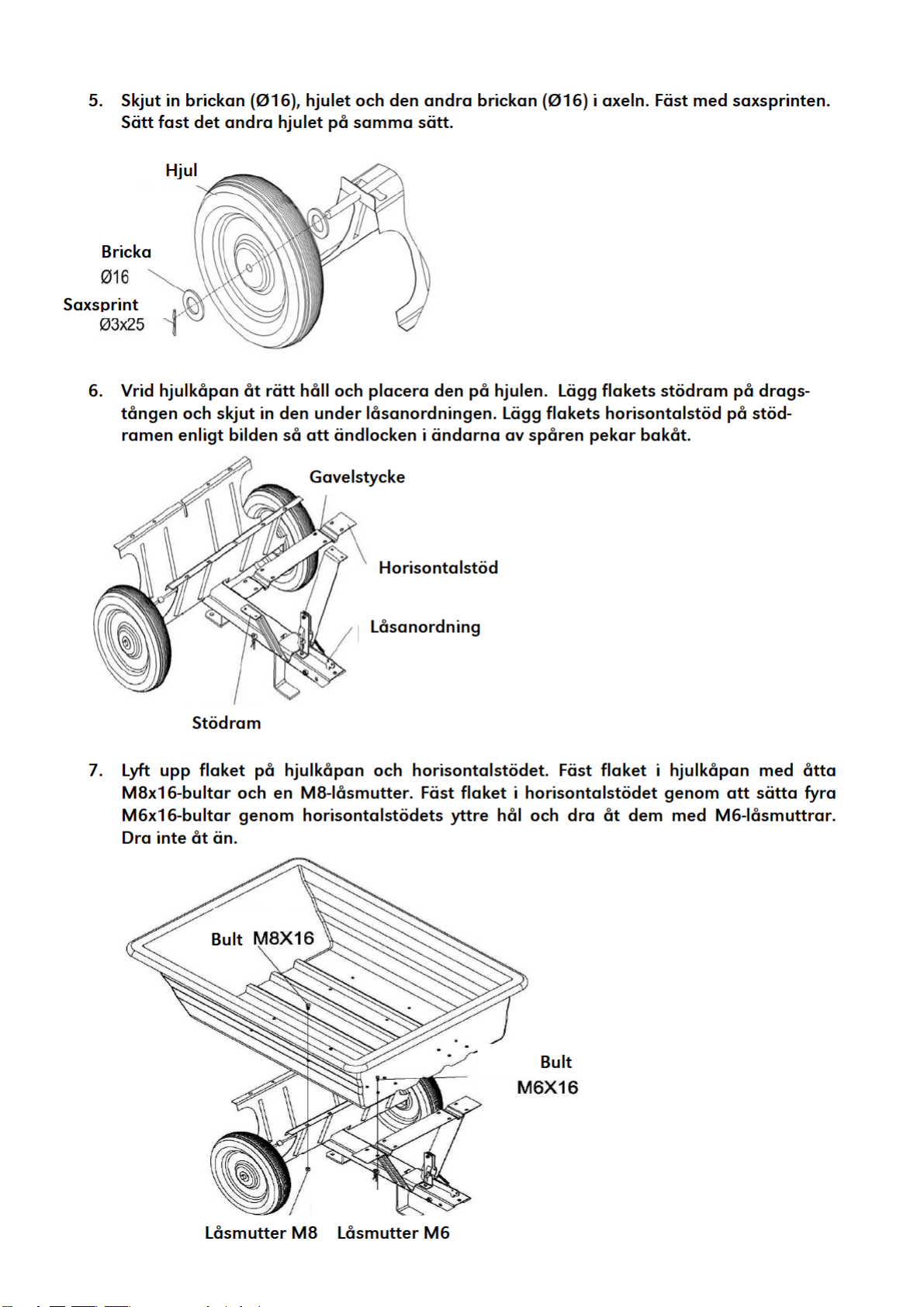

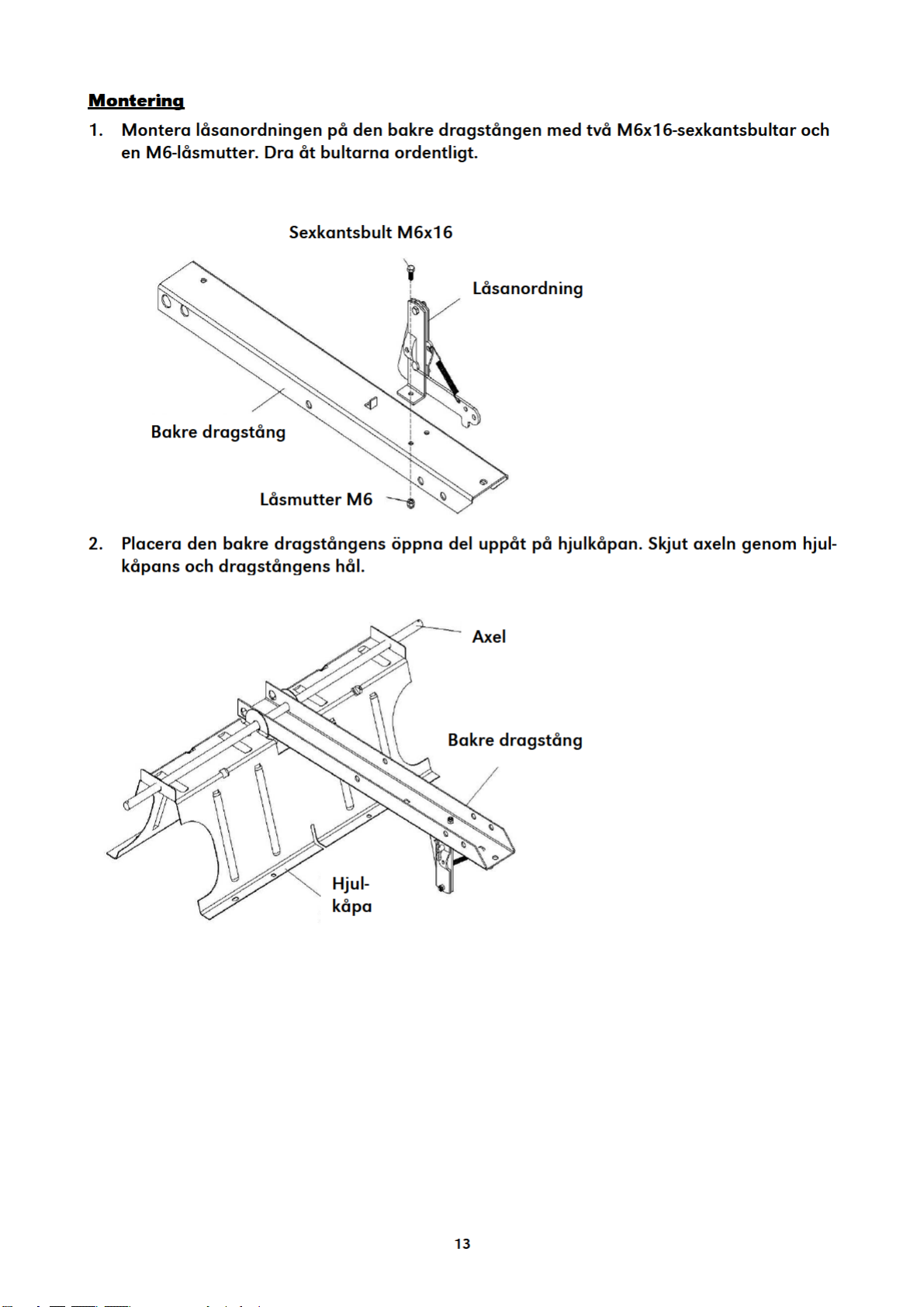

18
INTRODUCTION
Congratulations for choosing this high-quality ESPINA product! We hope it will be
of great help to you. Remember to read the instruction manual before using the
appliance for the first time in order to ensure safe usage. If you have any doubt or
problems, please contact your dealer or the importer. We wish you safe and
pleasant work with this appliance!
SAFETY INSTRUCTIONS
READ THESE INSTRUCTIONS CAREFULLY AND NOTE THE SAFETY INSTRUCTIONS
AND WARNINGS. USE THE APPLIANCE CORRECTLY AND WITH CARE FOR THE
PURPOSE FOR WHICH IT IS INTENDED. FAILURE TO DO SO MAY CAUSE DAMAGE
TO PROPERTY AND/OR SERIOUS PERSONAL INJURY. KEEP THIS INSTRUCTION
MANUAL SAFE FOR FUTURE USE.
- This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning use of the appliance in a safe
way and understand the hazards involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without supervision.
- Do not work in dark or low light conditions.
- Children and bystanders should be kept away from work area.
- Wear appropriate personal protective equipment when using the cart.
- Do not use the appliance until you have read the safety and maintenance instructions.
- Pay special attention to the vehicle warning symbols. Use the cart only with a vehicle that
you know how to drive.
- Do not sit on the cart. Never carry passengers on the cart.
- Empty the cart before detaching it from the vehicle.
- Before attaching the cart, consideration must be given to the load capacity of the vehicle.
Refer to the owner's manual of the vehicle for rated load capacity.
- Do not exceed the maximum capacity of the cart (200 kg). Do not overfill the cart. Over-
flowing loads can cause the cart and towing vehicle to lose traction.
- Do not exceed the maximum speed: 15 km/h.
- Operate the cart at reduced speed before turning, on rough terrain, in ditches and on
hillsides to prevent tipping. Stay alert for holes or other hidden hazards. Avoid steep hills.
Do not make too sharp turns.
- Do not tow the cart when it is in the tipping position.
- Keep all nuts, bolts and screws tightened in order to keep the equipment in safe working
condition.
- Keep your hands and feet away from the moving parts.
- This cart is not suitable for road traffic. Pay attention to the traffic when using the cart
near roads.
- Note that vehicle braking and stability may be affected by the cart weight and heavy
loads in the cart. Do not fill the cart completely until you have made sure that filling does
not influence the driving features of the vehicle.
- Always stay alert and watch what you are doing. Use extreme caution at all times when
operating the appliance. Do not use the appliance while you are tired, sick or under the
EN

20
Contents:
PART Description PART Description
AHex bolt M10x95 1 J Hitch pin 1
B Hex bolt M10x20 1 K Flat washer Ø6 2
C Hex bolt M8x20 4 L Lock washer Ø6 2
D Bolt M8x16 8 M Lock nut M6 8
E Cotter pin Ø3x25 2 NLock nut M8 12
F Big flat washer Ø6 4 O Lock nut M10 2
G Clevis pin Ø13x98 1 P Flat washer Ø16 4
H Bolt M6x16 8 Q R pin Ø3 2
I Flange screw ST6.3X13 2
PART Description PART Description
1 Bucket 1 7 Rear tongue 1
2 Latch stand plate 1 8 U-handle 1
3 Latch stand bracket 1 9 Wheel support 1
4 Hitch bracket 1 10 Axle 1
5 Leg 1 11 Latch lock 1
6 Front tongue 1 12 Wheel 2
