ESX VNS730 FI-DUCATO User manual

EINBAUANLEITUNG
INSTALLATION
GUIDE
V1. 2
VNS730 FI-DUCATO

2
This is an installation guide for a proper installation of the device.
Please read the following instructions before installation:
1.) Please treat all parts of the sound system and the components of your vehicle with caution.
2.) Follow under all circumstance the regulations of the vehicle manufacturer and do not make any modifications
on the vehicle, which could interfere the driving safety.
3.) Please disconnect due to safety reasons the ground connection of the vehicle‘s battery before installation.
4.) Please ensure the correct polarity of all connections.
5.) Please do not modify or cut cables or jacks of the vehicle or the device, otherwise the warranty may be voided.
6.) Make sure that no cables are squeezed or cause a short circuit.
7.) Lead no cable before the airbags (e.g. dashboard) or in a manner that they will be impaired in their function.
Important Notes before installation:
Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Geräts.
Beachten Sie dazu die folgenden Hinweise vor der Installation:
1.) Behandeln Sie bitte alle Teile des Soundsystems und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht.
2.) Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen
am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten.
3.) Klemmen Sie vor der Installation aus Sicherheitsgründen den Masseanschluß der Kfz-Batterie vor der Installation ab.
4.) Bitte achten Sie stets auf die korrekte Polarität der Anschlüsse.
5.) Bitte modifizieren Sie keine Kabelsätze oder Anschlüsse des Geräts oder des Fahrzeugs, da sonst der
Garantieanspruch davon beinträchtigt werden könnte..
6.) Achten Sie unbedingt darauf, dass keine Kabel gequetscht werden oder einen Kurzschluss verursachen.
7.) Verlegen Sie keine Kabel vor den Airbags z.B. im Armaturenbrett oder in einer Art und Weise, dass diese in ihrer Funktion
beeinträchtigt werden.
Wichtige Hinweise:
INSTALLATION NOTES / Installationshinweise

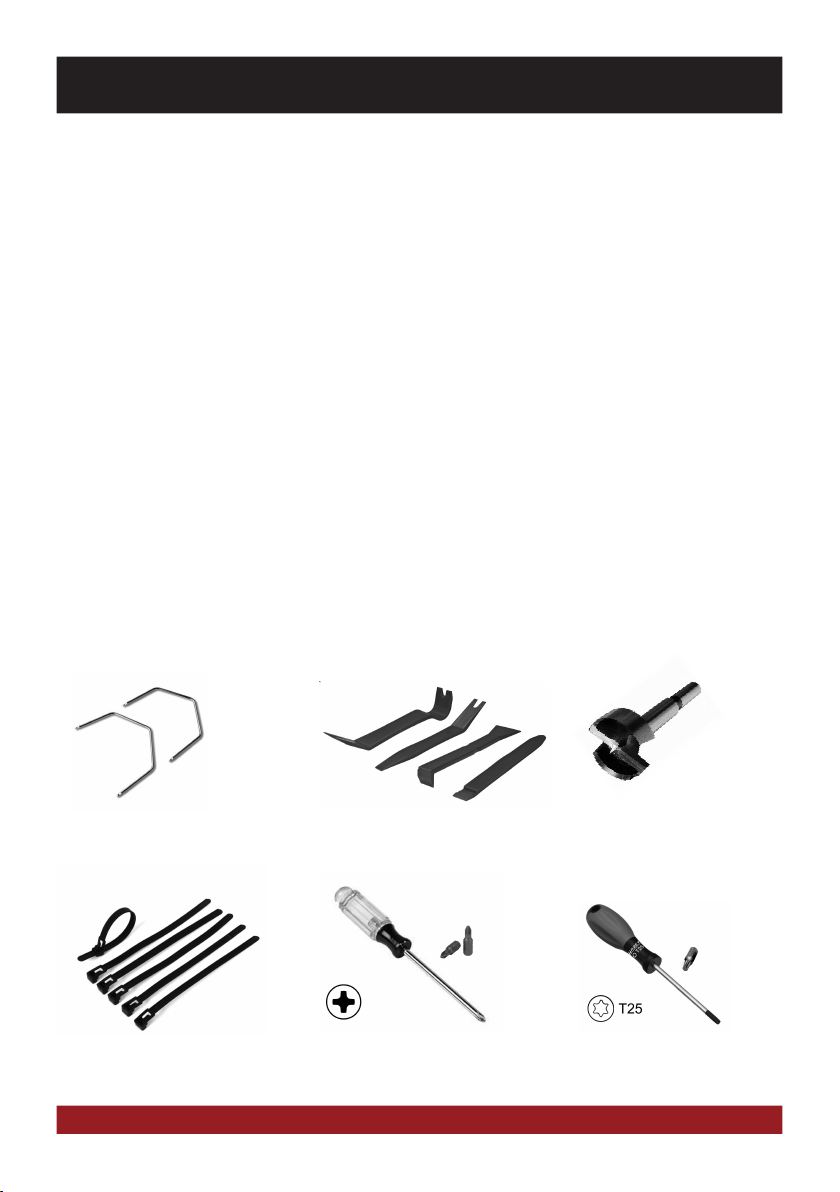

Empfohlene Werkzeuge:
Recommended tools:
Unlock Device
Entriegelungsbügel
Plastic mounting wedges
Kunststoff-Montagekeile
Cableties 6 x
Kabelbinder 6 x
Phillips screwdriver or bit
Kreuzschlitz-Schraubendreher oder Bit
Plastic drill approx. 20 mm
Kunststoffbohrer ca. 20 mm
Ø 20 mm
Torx T25 screwdriver or bit
Torx T25 Schraubendreher oder Bit

3

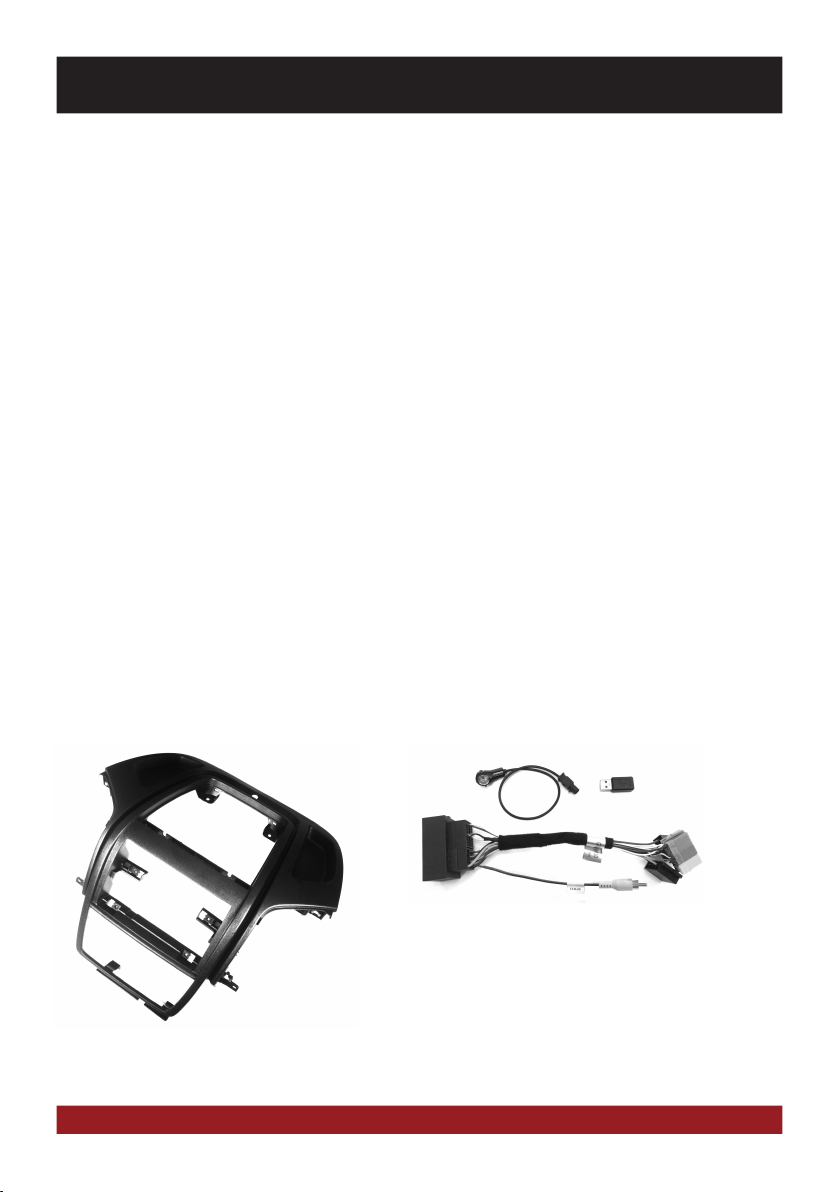

Benötigtes Zubehör zum Ersetzen des Original-Radios oder Navigationssystem:
Required accessories for replacing the original radio or navigation system:
INDEX / Inhaltsverzeichnis
Original FIAT center console cover
Originale FIAT Mittelkonsolenblende
(FIAT Art.Nr.: 735535319)
VNA-DUC-CAN-SET
· CAN-Bus 52 Pin Adaptor OEM Fiat on ISO
· Antenna Adaptor Fakra on ISO, 50 Ohms
· USB-Adaptor “USB-A on Mini-USB-B-Jack”
· Supports original Rear Cam and original AUX-Input
VNA-DUC-CAN-SET
· CAN-Bus (52 Pin) Adapter OEM Fiat auf ISO
· Antennenadapter Fakra auf ISO, 50 Ohm
· USB-Adapter “USB-A auf Mini-USB-B-Kupplung”
· Unterstützt originale Rückfahrkamera und originalen AUX-Eingang
Scope of delivery ................................................................................................................................ 4
Lieferumfang ........................................................................................................................................ 4
Connection Diagram........................................................................................................................... 6
Anschlussdiagramm ............................................................................................................................. 6
Installation notes.............................................................................................................................. 12
Installationshinweise .......................................................................................................................... 12
FIAT DUCATO III / CITROEN JUMPER II / PEUGEOT II (Type 250, 2006 ->)
Installation example......................................................................................................................... 14
Einbaubeispiel .................................................................................................................................... 14
FIAT DUCATO IV / CITROEN JUMPER III / PEUGEOT III (Type 290, 2015 ->)
Installation example with original factory radio ............................................................................. 18
Einbaubeispiel mit Original-Radio ab Werk.......................................................................................... 18
FIAT DUCATO IV / CITROEN JUMPER III / PEUGEOT III (Type 290, 2015 ->)
Installation example only with radio preparation from the factory ............................................... 23
Einbaubeispiel nur mit Radiovorbereitung ab Werk.............................................................................. 23

4

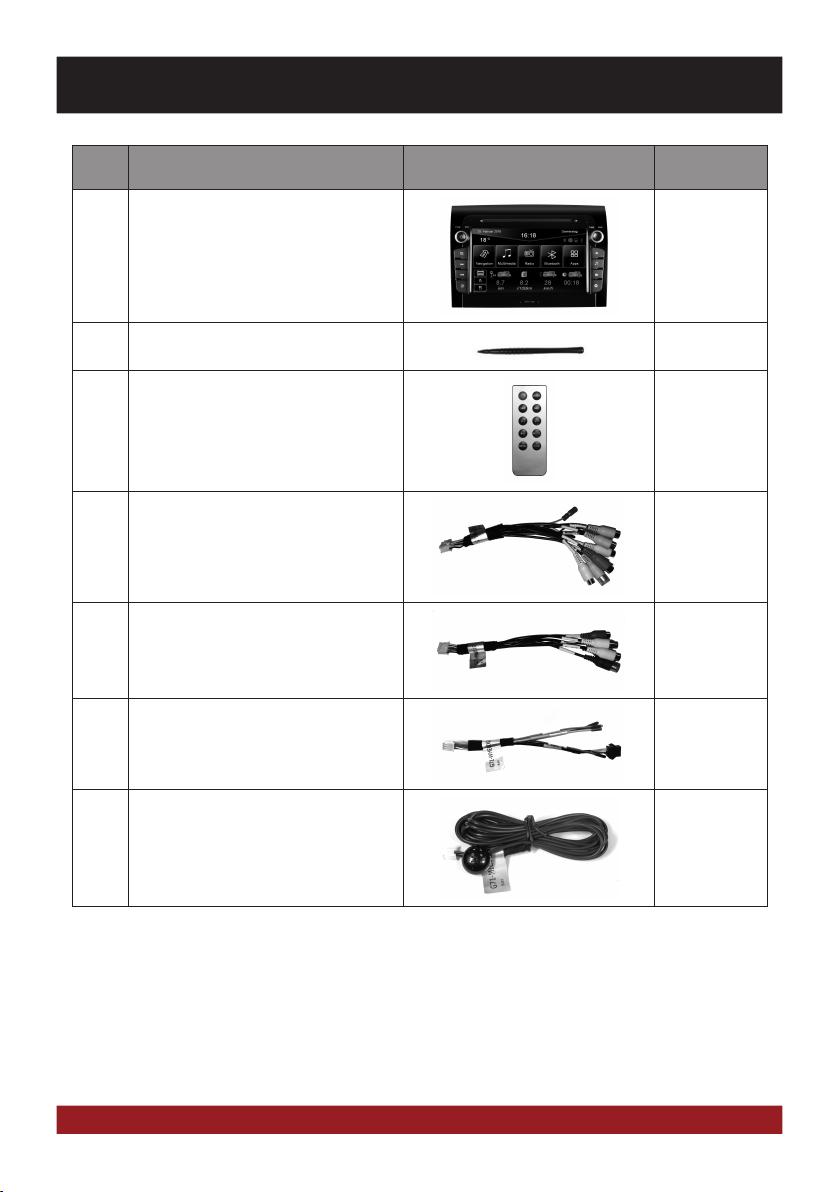

NO.
Nr.
ITEM
Artikel
FIGURE
Abbildung
QUANTITY
Anzahl
1MAIN DEVICE
Hauptgerät 1
2STYLUS
Markierstift 1
4REMOTE CONTROL
Fernbedienung 1
5
G71-AUD0205
AUDIO / VIDEO / AV INPUTS
Audio / Video / AV-Eingänge 1
6
G71-MNV0012
AUDIO OUTPUTS 5.1 WITH REMOTE TURN ON
Audio-Ausgänge 5.1 mit Einschaltleitung 1
7
G71-WHE0083
VAR. SYSTEM CONNECTIONS, E.G. DAB BOX
Div. System-Anschlüsse, z.B. DAB-Box 1
8
G71-MIC0008
EXTERNAL BT-MICROPHONE
Externes BT-Mikrofon 1
SCOPE OF DELIVERY / Lieferumfang

5
NO.
Nr.
ITEM
Artikel
FIGURE
Abbildung
QUANTITY
Anzahl
9
G71-CCD0072
CAMERA CONNECTIONS
Kamera-Anschlüsse 1
10
G71-MNV0011
AUDIO/VIDEO OUTPUTS 1/2
Audio/Video-Ausgänge 1
11
G71-USB0107
USB PORT 1 & 2 WITH
QUICK CHARGE FUNCTION
USB-Anschluss 1 & 2
mit Schnellldadefunktion
2
12 GPS ANTENNA
GPS Antenne 1
13
G71-WHE0078
CAN-BUS ADAPTOR HARNESS
SEE PAGE 23
CAN-Bus Adapterkabelbaum
Siehe Seite 23
1
14 MOUNTING HOLDER
Montage-Rahmen 2
SCOPE OF DELIVERY / Lieferumfang

6
USB PORT 1 WITH QUICK CHARGE FUNCTION
USB-Anschluss 1 mit Schnellladefunktion
USB PORT 2 FOR OEM USB-PORT
USB-Anschluss 2 für OEM USB-Anschluss
ISO CONNECTOR OF THE VEHICLE
ISO-Stecker des Fahrzeugs
11
11
107
98
6
5
AM/FM ANTENNA
AM/FM Antenne
FUSE
Gerätesicherung
CONNECTION DIAGRAM / Anschlussdiagramm
EXTERNAL BT-MICROPHONE
Externes BT-Mikrofon
VAR. SYSTEM CONNECTIONS, E.G. DAB BOX
Div. System-Anschlüsse, z.B. DAB-Box
AUDIO/VIDEO OUTPUTS 1/2
Audio/Video-Ausgänge
AUDIO OUTPUTS 5.1 WITH REMOTE TURN ON
Audio-Ausgänge 5.1 mit Einschaltleitung
AUDIO / VIDEO / AV INPUTS
Audio / Video / AV-Eingänge
CAMERA CONNECTIONS
Kamera-Anschlüsse
12 GPS ANTENNA
GPS Antenne
I

7
ISO ASSIGNMENT
A4 =
A5 =
A6 =
A7 =
A8 =
B1 =
B2 =
B3 =
B4 =
B5 =
B6 =
B7 =
B8 =
C1 =
C2 =
C3 =
C7 =
C10 =
C19 =
C20 =
IISO Belegung
A4 =
A5 =
A6 =
A7 =
A8 =
B1 =
B2 =
B3 =
B4 =
B5 =
B6 =
B7 =
B8 =
C1 =
C2 =
C3 =
C7 =
C10 =
C19 =
C20 =
CONSTANT PLUS
ANTENNA
ILLUMINATION
IGNITION PLUS
GROUND
SPEAKER REAR RIGHT +
SPEAKER REAR RIGHT –
SPEAKER FRONT RIGHT +
SPEAKER FRONT RIGHT –
SPEAKER FRONT LEFT +
SPEAKER FRONT LEFT –
SPEAKER REAR LEFT +
SPEAKER REAR LEFT –
KEY1
KEY2
AUX GROUND
AUX SIGNAL R
AUX SIGNAL L
CAN LOW
CAN HIGH
Dauerplus
Antenne
Beleuchtung
Zündungsplus
Masse
Lautsprecher hinten rechts +
Lautsprecher hinten rechts -
Lautsprecher vorne rechts +
Lautsprecher vorne rechts -
Lautsprecher vorne links +
Lautsprecher vorne links -
Lautsprecher hinten links +
Lautsprecher hinten links -
Key1
Key2
AUX Masse
AUX Signal R
AUX Signal L
Can Low
Can High
CONNECTION DIAGRAM / Anschlussdiagramm
AUDIO OUTPUTS 5.1 WITH REMOTE TURN ON
Audio-Ausgänge 5.1 mit Einschaltleitung

8
CONNECTION DIAGRAM / Anschlussdiagramm
IMPORTANT NOTE: On vehicles with radio preparation and ISO connectors usually a „Plug and Play“ installation is possible. In this
case, it is important that the ESX Naviceiver is connected with the ignition plus (ACC, PIN 7).
FUSE: In case of a defect, the fuse must be replaced with a fuse of the same value (10A). Eliminate the cause of the short circuit
before replacing the defective fuse.
ASSIGNMENT OF THE ACCESSORY CONNECTORS
Audio / Video / AV Inputs G71-AUD0205
Name Connector/Color Function
AV1-L-IN RCA white AV Audio left in AV/TV menu
AV1-R-IN RCA red AV Audio right in AV/TV menu
AV1-V-IN RCA yellow AV Video in AV/TV menu
AV2/TV-L-IN RCA white AV2 Audio left in AV/TV menu
AV2/TV-R-IN RCA red AV2 Audio right in AV/TV menu
AV2/TV-V-IN RCA yellow AV2 Video in AV/TV menu
AV3/AUX1-L-IN RCA white AV3 Audio left in AV/TV menu
AV3/AUX1-R-IN RCA red AV3 Audio right in AV/TV menu
AV3-V-IN/VIDEO RCA yellow AV3 Video in AV/TV menu
+12V OUT yellow 12V Output
Power supply for external devices such as DVB-T tuners.
Maximum current consumption 500 mA.
GND plack Ground wire to +12V OUT
TV-CONT-OUT brown Control cable for special ESX devices, please do not use.
BRAKE IN pink Connect to the parking brake signal to the device.
The cable provides ground when the parking brake is operated.
Please do not use if the CAN-Bus is used, CAN-Bus has always priority.
Audio – Outputs 5.1 with Remote Turn On G71-MNV0012
Name Connector/Color Function
FL-OUT RCA white Pre-amplifier output front left
FR-OUT RCA red Pre-amplifier output front right
RL-OUT RCA white Pre-amplifier output rear left
RR-OUT RCA red Pre-amplifier output rear right
SUBWOOFER-OUT RCA brown Pre-amplifier output Subwoofer (Mono)
CENTER-OUT RCA yellow Pre-amplifier output Center (Mono)
AMP-CONT-OUT green Remote Turn On output
12V output to turn on an external amplifier.
Maximum current consumption 500 mA.
Various System Connections G71-WHE0083
Name Connector/Color Function
Uart/+5V OUT black Reserved, please do not use!
SWC1IN red-white For an analog steering wheel signal. Please do not use!
SWC2IN green-white For an analog steering wheel signal. Please do not use!
ILL IN orange Illumination signal „ILL“ input. Same function as ILL on the ISO plug.
ANT-POWER OUT yellow 12V output for FM antenna amplifiers. Attention! The power supply is only active
while the FM or DAB function of the device is activated.
Max. Current consumption 100 mA.
ENGLISH
6
7
5

9
CONNECTION DIAGRAM / Anschlussdiagramm
Camera connections G71-CCD0072
Name Connector/Color Function
CCD-CVBS-IN RCA yellow Video signal input from the rear camera
FRONT-CCD-IN RCA yellow Video signal input from the front camera
REVERSE IN blue Reverse gear signal input. Please don‘t use when vehicle‘s CAN-Bus is oper-
ated. If CAN signal is not present, the reverse signal (12V, for example the reversing
light) can be connected here. The ESX device switches to the „CCD CVBS IN“
input as soon as „REVERSE IN“ is supplied with 12V and „CCD-Camera“
checkbox in the option menu under „DISPLAY“ is activated.
CCD-POWER OUT yellow 12V power supply output for an aftermarket rear view camera with max.
100mA. 12V will be supplied, as soon as „REVERSE-IN“ is supplied with 12V.
FRONT CCD-POWER OUT red 12V power supply output for an aftermarket rear view camera with max.
500mA. 12V will be supplied, as soon as the ESX device is turned on.
Make sure that your camera is suitable for continuous operation.
GND black Ground terminal of the power supply of an optional camera (front and rear).
Connect the reverse signal (12V when reverse gear is engaged, for example, also by reversing light) of the vehicle to „REVERSE“ (blue
cable). The „GND“ and „CCD POWER OUT“ cables must not be connected mandatory, but can be used as a power supply for the camera.
Now activate the „CCD-Camera“ checkbox under APPS -> OPTIONS -> DISPLAY at the ESX device.
Operation note:
- Special feature: Push the right rotary controller to display the rear view cam, even when the reverse gear is not engaged.
- When the reverse gear is engaged, the device does not allow any other operation, all the buttons and controllers except
volume controller are blocked for security reasons. If the device is switched off and the reverse gear is engaged, the device
does not even turn on.
Installation note with original OEM camera for type 290 Model: If the CAN-Bus cable set „VNA-DUC-CAN-SET“ (See page 3) is used,
only the yellow RCA plug „CCD CVBS IN“ must be connected. All other signals are taken over by the CAN-Bus.
FRONT VIEW CAMERA
Connect the camera via RCA to the yellow RCA connector „FRONT CCD IN“.
Switch to „Camera“ or „Front Camera“ in the menu „AV/TV“ to display your camera view.
Audio/Video Outputs G71-MNV0011
Name Connector/Color
AUDIO L OUT/ZONE-1 RCA white
AUDIO R OUT/ZONE-1 RCA red
V-OUT1/ZONE-1 RCA yellow
AUDIO L OUT/ZONE-2 RCA white
AUDIO R OUT/ZONE-2 RCA red
V-OUT2/ZONE-2 RCA yellow
IMPORTANT NOTE: Connection for e.g. headrest monitors or other devices such like TVs in the rear. The audio/video outputs is always
the same signal to which will be played just on the ESX device. An independent input source selection is not possible.
9
10

10
INSTALLATION NOTES / Installationshinweise
WICHTIGER HINWEIS: Bei Fahrzeugen mit Radiovorbereitung und ISO Steckern ist in der Regel eine „Plug and Play“-Installation
möglich. In diesem Fall ist es wichtig, dass der ESX Naviceiver mit Zündungsplus (ACC, PIN 7) angeschlossen wird.
GERÄTESICHERUNG: Im Falle eines Defektes darf die Sicherung nur mit einer Sicherung des gleichen Wertes erneuert werden (10A).
Beseitigen Sie vor dem Erneuern der defekten Sicherung die Ursache des Kurzschlusses.
BELEGUNG DER ZUBEHÖR-STECKER
Audio / Video / AV Eingänge G71-AUD0205
Kabelname Stecker/Farbe Funktion im Gerät
AV1-L-IN RCA weiß AV Audio links im AV/TV Menü
AV1-R-IN RCA rot AV Audio rechts im AV/TV Menü
AV1-V-IN RCA gelb AV Video im AV/TV Menü
AV2/TV-L-IN RCA weiß AV2 Audio links im AV/TV Menü
AV2/TV-R-IN RCA rot AV2 Audio rechts im AV/TV Menü
AV2/TV-V-IN RCA gelb AV2 Video im AV/TV Menü
AV3/AUX1-L-IN RCA weiß AV3 Audio links im AV/TV Menü
AV3/AUX1-R-IN RCA rot AV3 Audio rechts im AV/TV Menü
AV3-V-IN/VIDEO RCA gelb AV3 Video im AV/TV Menü
+12V OUT gelb 12V Ausgang
Spannungsversorgung für externe Geräte wie z.B. DVB-T Tuner.
Maximale Stromaufnahme 500 mA.
GND schwarz Masseleitung zu +12V OUT
TV-CONT-OUT braun Steuerleitung für spez. ESX Geräte. Bitte nicht verwenden!
BRAKE IN rosa Schließen Sie hier das Handbremssignal an das Gerät an.
Das Kabel führt Masse, wenn die Handbremse betätigt ist.
Bitte nicht verwenden falls CAN-Bus verwendet, CAN-Bus hat Priorität.
Audio – Ausgänge 5.1 mit Einschaltleitung G71-MNV0012
Kabelname Stecker/Farbe Funktion im Gerät
FL-OUT RCA weiß Vorverstärkerausgang Vorne Links
FR-OUT RCA rot Vorverstärkerausgang Vorne Rechts
RL-OUT RCA weiß Vorverstärkerausgang Hinten Links
RR-OUT RCA rot Vorverstärkerausgang Hinten Rechts
SUBWOOFER-OUT RCA braun Vorverstärkerausgang Subwoofer (Mono)
CENTER-OUT RCA gelb Vorverstärkerausgang Center (Mono)
AMP-CONT-OUT grün Remote Ausgang
12V Ausgangsspannung zum Einschalten eines externen Verstärkers.
Maximale Stromaufnahme 500 mA.
Div. System-Anschlüsse G71-WHE0083
Kabelname Stecker/Farbe Funktion im Gerät
Uart/+5V OUT schwarzer Stecker Reserviert. Bitte nicht verwenden!
SWC1IN rot-weiß Für analoges Lenkradsignal. Bitte nicht verwenden!
SWC2IN grün-weiß Für analoges Lenkradsignal. Bitte nicht verwenden!
ILL IN orange Lichtsignal „ILL“ Eingang. Gleiche Funktion wie ILL am ISO Stecker.
ANT-POWER OUT gelb 12V Ausgang für UKW-Antennenverstärker. Achtung! Spannung wird nur bei
aktiver UKW- oder DAB-Funktion des Geräts ausgegeben.
Max. Stromaufnahme 100 mA.
DEUTSCH
6
7
5

11
INSTALLATION NOTES / Installationshinweise
Kamera Anschlüsse G71-CCD0072
Kabelname Stecker/Farbe Funktion im Gerät
CCD-CVBS-IN RCA gelb Videosignal-Eingang der Rückfahrkamera
FRONT-CCD-IN RCA gelb Videosignal-Eingang der Frontkamera
REVERSE IN blau Rückwärtsgangsignal-Eingang. Bitte nicht verwenden, wenn Fahrzeug mit
CAN-Bus betrieben wird. Wenn CAN Signal nicht vorhanden ist, kann hier das
Rückwärtsgangsignal (12V, z.B. Rückfahrscheinwerfer) angeschlossen werden.
Das ESX Radio schaltet auf den „CCD-CVBS-IN“ Eingang um, sobald an
„REVERSE IN“ 12V anliegen und „CCD-Kamera“ im Menü „Optionen“ unter
„Bildschirm“ eingeschaltet ist.
CCD-POWER OUT gelb 12V Ausgang für Stromversorgung einer Nachrüst-Rückfahrkamera mit
max. 100mA. 12V werden ausgegeben, sobald an „REVERSE IN“ 12V anliegen.
FRONT CCD-POWER OUT rot 12V Ausgang für Stromversorgung einer Nachrüst-Frontkamera, max. 500mA.
12V werden ausgegeben, sobald das ESX Gerät in Betrieb ist. Stellen Sie sicher,
dass Ihre Kamera für den Dauerbetrieb geeignet ist.
GND schwarz Masseanschluss der Stromversorgung einer optionalen Kamera (Front u. Rear).
Schließen Sie das Rückwärtsgang-Signal (12V sobald der Rückwärtsgang eingelegt ist, z.B. auch vom Rückfahrscheinwerfer) des Fahr-
zeuges an „REVERSE“ (blaues Kabel) an. Die „GND“ sowie „CCD-POWER OUT“ Kabel müssen nicht zwingend angeschlossen werden,
können aber als Stromversorgung für die Kamera verwendet werden.
Aktivieren sie abschließend den Punkt „CCD-Kamera“ unter APPS -> OPTIONEN-> „Bildschirm“.
Bedienhinweis:
- Als besondere Funktion kann die Rückfahrkamera bei diesem Gerät jederzeit durch Drücken des rechten Drehreglers aktiviert
werden, auch wenn der Rückwärtsgang nicht eingelegt ist.
- Ist der Rückwärtsgang eingelegt, lässt das Gerät keine andere Bedienung zu, alle Tasten (außer Lautstärkeregelung)
werden aus Sicherheitsgründen blockiert. Ist das Gerät ausgeschaltet und der Rückwärtsgang wird eingelegt, lässt sich deshalb das
Gerät auch nicht einschalten.
Installationshinweis mit originaler OEM Kamera am Modell Typ 290: Wenn das CAN-Bus Kabel „VNA-DUC-CAN-SET“ (Siehe Seite
3) verwendet wird, muss lediglich der gelbe RCA Stecker an „CCD-CVBS-IN“ angeschlossen werden. Alle weiteren Signale werden vom
CAN-Bus übernommen.
FRONTKAMERA
Schließen sie das Videosignal Ihrer Kamera per Cinch an die gelbe Cinchbuchse „FRONT CCD IN“an.
Schalten Sie im Menü „AV/TV“ mit dem Button „“Kamera“ bzw „Front Kamera“ auf die Kamera um.
Audio/Video-Ausgänge G71-MNV0011
Kabelname Stecker/Kabelfarbe
AUDIO L OUT/ZONE-1 RCA weiß
AUDIO R OUT/ZONE-1 RCA rot
V-OUT1/ZONE-1 RCA gelb
AUDIO L OUT/ZONE-2 RCA weiß
AUDIO R OUT/ZONE-2 RCA rot
V-OUT2/ZONE-2 RCA gelb
WICHTIGER HINWEIS: Anschluss für z.B. Kopfstützen-Monitore im Fond bzw. weitere Wiedergabegeräte wie z.B.TV-Geräte. An den
Audio/Videoausgängen liegt immer das gleiche Signal an welches gerade am ESX-Gerät abgespielt wird. Eine unabhängige Quellen-
wahl ist nicht möglich.
9
10

12
INSTALLATION NOTES / Installationshinweise
Einbautipps:
Installation hints:
GPS antenna:
The GPS (12) antenna must be mounted horizontally in front on the dashboard
(ensure a clear view to the sky). A metalized windscreen allows no reception.
If a factory GPS antenna with the same connector type (Fakra) is already avail-
able, it can be used. Then the installation of the included GPS antenna is not
necessary.
GPS Antenne:
Die GPS Antenne (12) muss waagerecht, nach Möglichkeit vorne auf dem Ar-
maturenbrett montiert werden (auf freie Sicht zum Himmel achten). Bei einer
metallbedampften Scheibe ist kein Empfang möglich. Falls eine werksseitige
GPS-Antenne mit dem denselben Steckertyp (Fakra) bereits vorhanden ist,
kann diese verwendet werden. Die Installation der beiliegenden GPS Antenne
entfällt.
USB Connectors:
Route the cables (11) to a desired location, such as the glove box. If necessary,
you must drill openings.
USB-Anschlüsse:
Verlegen Sie die Kabel (11) an den gewünschten Einbauort, wie z.B. im Hand-
schuhfach. Gegebenenfalls müssen dafür Öffnungen gebohrt werden.
Important Note:
If you want to use the factory USB connection together with the optionally
available connection set „VNA-DUC-CAN-SET“, you must use USB port 2.
USB port 1 with the QuickCharge function is NOT suitable for this and can be
cause damage to the original USB socket.
Wichtiger Hinweis:
Wenn Sie den werksseitigen USB Anschluss mit dem optional erhältlichen An-
schluss-Set „VNA-DUC-CAN-SET“ verwenden möchten, müssen Sie unbedingt
USB Port 2 benutzen. USB Port 1 mit der QuickCharge Schnelllade-Funktion
ist hierfür NICHT geeignet und kann u.U. eine Beschädigung an der originalen
USB-Buchse verursachen.
12
11
Transportation lock:
Remove both transportation locks on top of the device before you start the
installation.
Transportsicherung:
Entfernen Sie beide Transportsicherungen auf der Oberseite des Geräts, bevor
Sie mit der Installation beginnen.
11

13
INSTALLATION NOTES / Installationshinweise

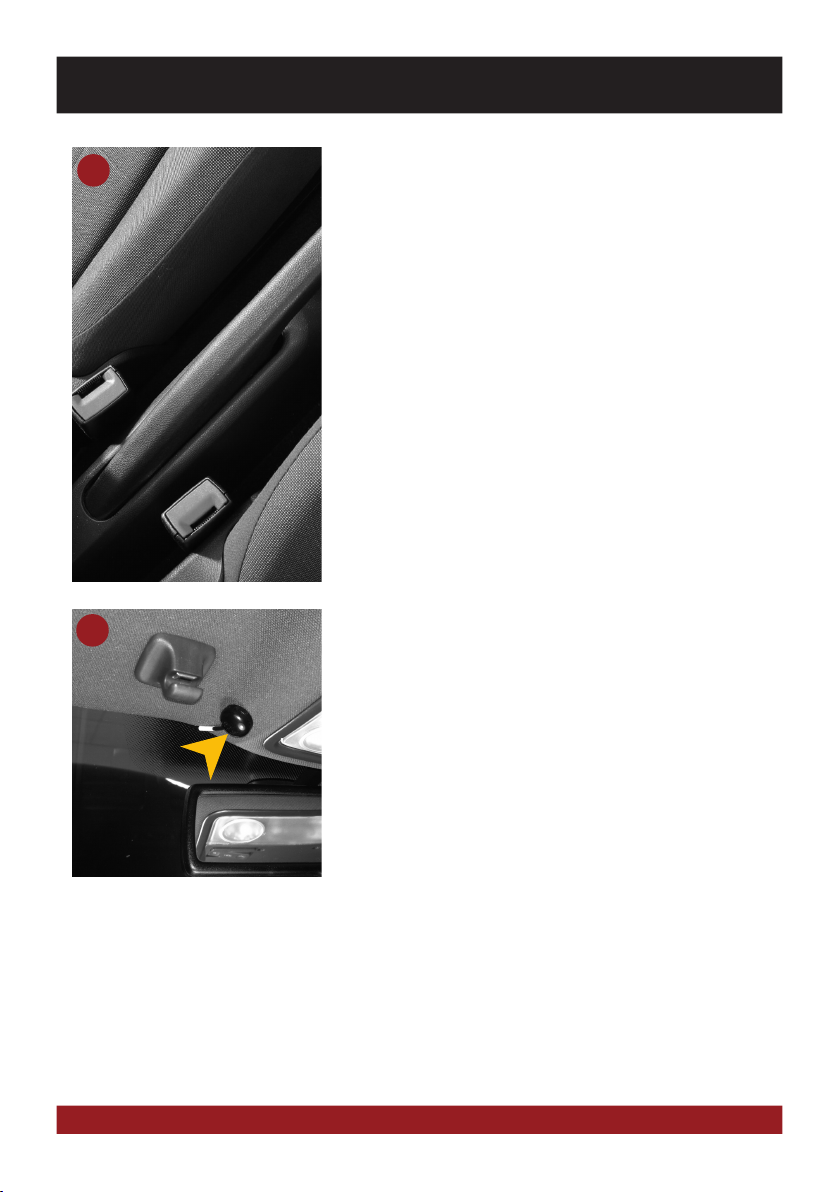

BT-Microphone:
The device has an internal microphone. For an even better transmission quality
you can mount the supplied microphone (8) at a suitable point such as at the
A-pillar (driver‘s side) or on the roof lining at the interior lamp. Avoid laying the
cable over the steering column. In general, the cable should be long enough to
reach a desired mounting point at the A-pillar (driver‘s side) while laying the
cable over the the passenger‘s side. A possibly existing factory microphone is
not compatible with the ESX device.
BT-Mikrofon:
Das Gerät besitzt ein internes Mikrofon. Für eine noch bessere Übertragungs-
qualität können Sie das beiliegende Mikrofon (8) an einem geeigneten Mon-
tagepunkt wie z.B. an der A-Säule (Fahrerseite) oder am Dachhimmel bei der
Innenraumleuchte anbringen. Vermeiden Sie das Verlegen des Kabels über
die Lenksäule. In der Regel sollte das Kabel lang genug sein, um die A-Säule
(Fahrerseite) über die Beifahrerseite zu erreichen. Ein evtl. werksseitig vorhan-
denes Mikrofon ist nicht kompatibel mit dem ESX Gerät.
8
Handbrake connection:
The handbrake signal needs to be connected with the included cable (5, BRAKE
IN). The signal must be connected to ground with the handbrake closed. Please
contact for a correct and safe installation your automotive service center! Ac-
cordance to legal regulations the device must only playback a DVD or video
may on the main screen only with the handbrake closed. Therefore the cable
must be permanently connected to ground. To avoid accidents through care-
lessness, the display is turned of while driving. The video outputs (10) are not
affected.
Note: If you have connected the CAN-Bus, the brake signal must not be con-
nected.
Handbremsen-Anschluss:
Das Handbremssignal muss an das beiliegende Kabel (5, BRAKE IN) an-
geschlossen werden. Das Signal muss bei angezogener Handbremse auf
Masse liegen. Bitte wenden Sie sich für eine korrekte und gefahrlose Instal-
lation an Ihre KFZ-Fachwerkstatt! Gemäß den gesetzlichen Bestimmungen
darf das Gerät eine DVD bzw. Videowiedergabe auf dem Hauptbildschirm
nur bei angezogener Handbremse wiedergeben. Das Anschlusskabel darf
deshalb nicht dauerhaft auf Masse angeschlossen werden. Während der
Fahrt wird der Bildschirm zur Vermeidung von Unfällen durch Unachtsam-
keit dunkel geschaltet. Die Videoausgänge (10) sind hiervon nicht betrof-
fen.
Hinweis: Sollten Sie den CAN-Bus angeschlossen haben, muss das Hand-
bremssignal nicht angeschlossen werden.
5

14
INSTALLATION EXAMPLE / Einbaubeispiel
1
2
3

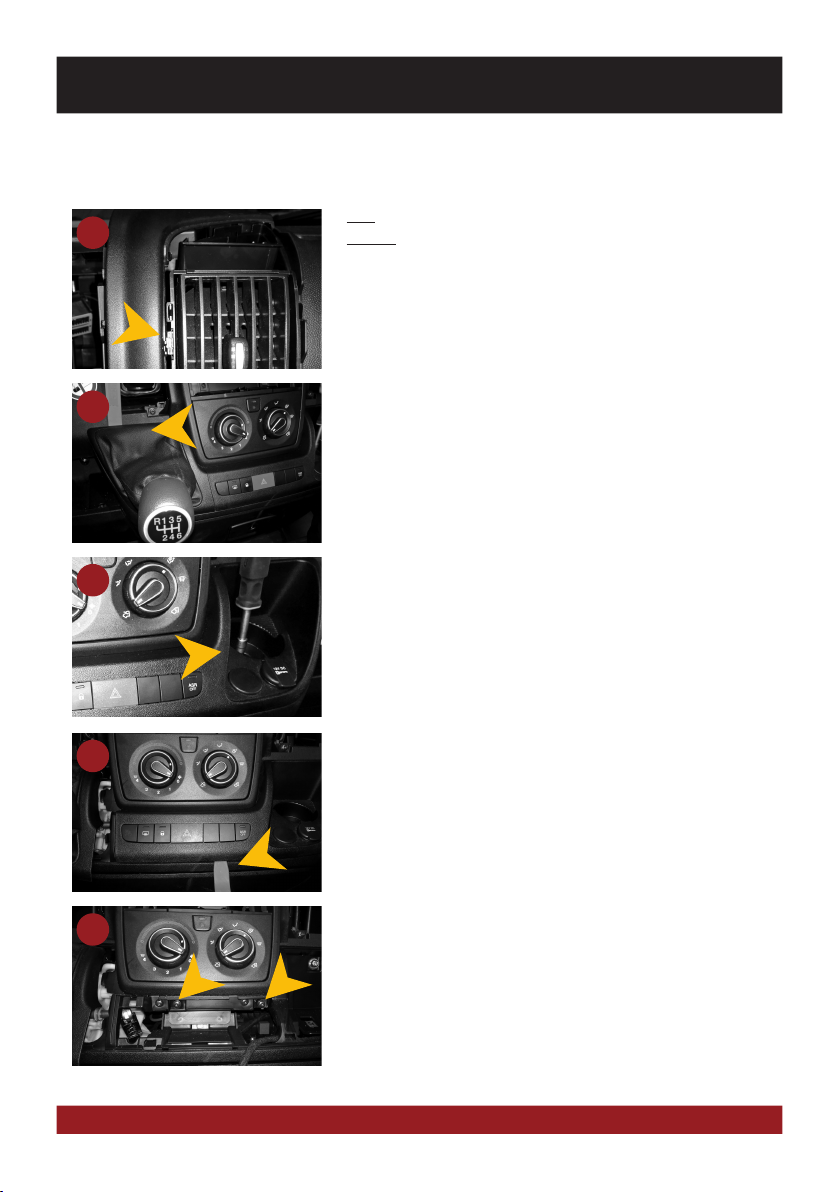

First, remove the radio and storage compartment in the dashboard. Use suitable
mounting wedges.
Entfernen Sie als erstes das Radio und Ablagefach im Armaturenbrett. Verwenden
Sie dazu geeignete Montagekeile.
The following installation examples shows the installation of a ESX Naviceiver
into a Fiat Ducato III model from Dethleffs. Due to many different variants of the
Fiat Ducato platform, some of the descriptions and instructions in this installation
guide may not be applicable.
Das folgende Einbaubeispiel zeigt die Installation eines ESX Naviceivers in ein Fiat
Ducato III Modell von Dethleffs. Aufgrund der vielen verschiedenen Ausstattungs-
varianten der Fiat Ducato-Plattform, könnten einige Beschreibungen und Installa-
tionshinweise in dieser Einbauanleitung nicht zutreffend sein.
Pull the radio bracket from the bay.
Ziehen Sie die Radiohalterung aus dem Schacht.
Remove the DIN mounting frame. To do this, loosen the two upper and two lower
screws inside the radio bay.
Entfernen Sie den DIN-Einbaurahmen. Lösen Sie dafür die beiden oberen sowie
die beiden unteren Schrauben im Innern des Radioschachts.
Loosen the DIN mounting frame. Use suitable mounting wedges. The pull the
frame from the bay.
Lösen Sie den DIN-Einbaurahmen. Verwenden Sie dazu geeignete Montagekeile.
Ziehen Sie dann die Halterung aus dem Schacht.
4
5
FIAT DUCATO III / CITROEN JUMPER II / PEUGEOT II (Type 250, 2006 ->)

15
INSTALLATION EXAMPLE / Einbaubeispiel
Remove the ridges inside the radio bay on both sides.
Entfernen Sie die Stege im Innern des Radioschachts auf beiden Seiten.
The upper storage compartment above the radio bay is perfect for the GPS an-
tenna (12) installation.
Das obere Ablagefach über dem Radioschacht eignet sich perfekt, um dort die
GPS-Antenne (12) zu installieren.
Remove the lower glove box. Loosen the three screws as marked on the image.
Entfernen Sie das untere Handschuhfach. Lösen Sie die drei Schrauben wie
auf dem Bild markiert.
Loosen the fourth screw on the right.
Lösen Sie die vierte Schraube rechts.
6
7
8
9
Remove the cover above the right wheel well. Loosen altogether three screws. In
the picture two of them are marked.
Entfernen Sie die Abdeckung über dem rechten Radkasten. Lösen Sie insge-
samt drei Schrauben. Auf dem Bild sind zwei davon markiert.
10
FIAT DUCATO III / CITROEN JUMPER II / PEUGEOT II (Type 250, 2006 ->)

16
INSTALLATION EXAMPLE / Einbaubeispiel
Loosen the screw on the left.
Lösen Sie die Schraube links.
Open the upper glove box and unmount it on the side.
Öffnen Sie das obere Handschuhfach und hängen Sie es seitlich aus.
Install now the supplied ESX device holder into the radio bay. For this, use the
included screws. Now lay the cable of the new ESX device (See page 4-5) inside
the vehicle from the bay to the desired installation location.
Installieren Sie die im Lieferumfang enthaltene ESX-Einbauhalterung im Radio-
schacht. Verwenden Sie dafür die beiliegenden Schrauben. Verlegen Sie nun die
Anschlusskabel des neuen ESX Geräts (Siehe S. 4-5) im Fahrzeug vom Einbau-
schacht zum gewünschten Einbauort.
12
15
11
13
14
Pull the glove box.
Ziehen Sie das Handschuhfach heraus.
Now drill a hole (approx. 20 mm in diameter) for the USB cable on the rear of
the unmounted glove box. For this, use a suitable plastic drill.
Bohren Sie nun eine Öffnung (ca. Ø 20 mm) für das USB-Kabel auf der Rück-
seite des ausgehängten Handschuhfachs. Verwenden Sie dafür einen geeig-
neten Kunststoffbohrer.
FIAT DUCATO III / CITROEN JUMPER II / PEUGEOT II (Type 250, 2006 ->)

17
INSTALLATION EXAMPLE / Einbaubeispiel
Now connect all connections according (Refer to page 4-5) with the sockets on
the new ESX device. Plug in also the ISO power- and speaker connector and the
antenna connector.
Note: If the vehicle has an analog steering wheel remote control, use to adapt
the accessory cable (13). Refer for the programming p.40 of the owner‘s
manual.
Schließen Sie jetzt alle Kabelstecker entsprechend (Siehe S. 4-5) am neuen
ESX-Gerät an. Schließen Sie ebenfalls den ISO Strom- und Lautsprecherste-
cker sowie den Antennenstecker an.
Hinweis: Hat das Fahrzeug eine analoge Lenkradfernbedienung, verwenden
Sie zur Adaption das Zubehörkabel (13). Beachten Sie zur Programmierung
S.40 der Bedienungsanleitung.
Slide the ESX device carefully into the radio bay. Before you complete the installa-
tion of the new ESX device, check its function. Please note that it may take up to
15 minutes, until a GPS signal can be received (in the open).
Schieben Sie das ESX-Gerät vorsichtig in den Radioschacht. Prüfen Sie vor dem
Zusammenbau das neue ESX-Gerät auf seine Funktion. Bitte beachten Sie, dass
es bis zu 15 Minuten dauern kann, bis ein GPS Signal (unter freiem Himmel) emp-
fangen werden kann.
After the successful check of the functions, re-assemble the new device in the
reverse order (steps no. 8 -13).
Führen Sie nach erfolgreicher Prüfung der Funktionen dann den Zusammenbau
(Nr. 8 -13) in umgekehrter Reihenfolge durch.
16
17
18
FIAT DUCATO III / CITROEN JUMPER II / PEUGEOT II (Type 250, 2006 ->)

18
INSTALLATION EXAMPLE / Einbaubeispiel
Remove the original radio with a suitable unlocking tool.
Entfernen Sie das Original-Radio mit geeignetem Entriegelungswerkzeug.
Pull out the original radio and remove all connecting cables.
Ziehen Sie das Original-Radio vorsichtig heraus und entfernen Sie alle An-
schlusskabel.
Remove the original radio bay by unscrewing the four screws (Torx 25) as shown
left.
Entfernen Sie den Einbauschacht des Original-Radios indem Sie die vier links
gezeigten Schrauben (Torx 25) lösen.
Remove the document holder by unscrewing the two screws (Torx 25) as shown
left. Pull out the holder upwards.
Entfernen Sie den Dokumentenhalter indem Sie die zwei links gezeigten
Schrauben (Torx 25) lösen. Entnehmen Sie den Halter indem Sie ihn nach
oben herausnehmen.
Remove the two vent inserts left and right with a suitable plastic tool. These are
just clipped (see markings).
Note: Eventually, you can only remove the plastic cover first. This is also only
clipped on the ventilation grille insert.
Entfernen Sie die beiden Lüftungseinsätze rechts und links mit geeignetem
Kunststoffwerkzeug. Diese sind nur geclipst (Siehe Markierungen).
Hinweis: Evtl. lässt sich zuerst nur die Plastikblende entfernen. Diese ist
ebenfalls nur auf den Lüftungsgittereinsatz eingeclipst.
1
2
3
4
5
Installation example with original factory radio
Einbaubeispiel mit Original-Radio ab Werk
FIAT DUCATO IV / CITROEN JUMPER III / PEUGEOT III (Type 290, 2015 ->)

19
INSTALLATION EXAMPLE / Einbaubeispiel
Note: The adjusting mechanism of vent inserts are greased!
Hinweis: Die Verstellmechanik der Lüftungseinsätze sind gefettet!
Loosen the shift boot trim. This is also just clipped, use a plastic tool and loosen
it from the top.
Lösen Sie die Schaltsackverkleidung. Diese ist ebenfalls nur geclipst, Benut-
zen Sie ein Kunststoffwerkzeug und lösen Sie diese von oben.
Remove the cup holder on the right inner screw (Torx 25).
Entfernen Sie im Becherhalter rechts die innenliegende Schraube (Torx 25).
Remove the cover of the hazard switch, cigarette lighter, including cup holders
unit from below with a suitable plastic tool. Then, remove all cables on the
back and put the panel aside.
Entfernen Sie die Verkleidung des Warnblinkschalters, Zigarettenanzünders
samt Becherhalter-Einheit von unten mit geeignetem Kunststoffwerkzeug.
Entfernen Sie dann die Anschlusskabel hinten und legen Sie die Verkleidung
beiseite.
Remove the two marked screws (Torx 25, the right outside and the second
from the left).
Entfernen Sie die beiden markierten Schrauben (Torx 25, rechts ganz außen
sowie die zweite von links).
6
7
8
9
10
Installation example with original factory radio
Einbaubeispiel mit Original-Radio ab Werk
FIAT DUCATO IV / CITROEN JUMPER III / PEUGEOT III (Type 290, 2015 ->)

20
INSTALLATION EXAMPLE / Einbaubeispiel
Remove the two marked screws (Torx 25) at the top, where the document
holder was.
Entfernen Sie die beiden markierten Schrauben (Torx 25) ganz oben, wo sich
der Dokumentenhalter befand.
Remove the two marked screws (Torx 25) either side of the radio bay.
Entfernen Sie die beiden markierten Schrauben (Torx 25) rechts und links des
Radioschachts.
Remove the large center console screen. This is only clipped at the top at two
points.
Entfernen Sie die große Mittelkonsolenblende. Diese ist nur noch ganz oben
an zwei Punkten geclipst.
From here the installation of ESX device starts. Start from here if your car is
equipped with the factory radio preparation.
Ab hier beginnt der Einbau des ESX-Geräts. Beginnen Sie ab hier, falls Ihr
Fahrzeug nur mit der Radiovorbereitung ab Werk ausgestattet ist.
Take the original FIAT center console panel (See page 3) to hand. Remove the
two ridges in the radio slot with a saw.
Nehmen Sie die originale FIAT Mittelkonsolenblende (Siehe Seite 3) zur Hand.
Entfernen Sie die beiden Stege im Radioschacht mit einer Säge.
11
12
13
14
15
Installation example with original factory radio
Einbaubeispiel mit Original-Radio ab Werk
FIAT DUCATO IV / CITROEN JUMPER III / PEUGEOT III (Type 290, 2015 ->)
