ESX VISION VS100X BMW User manual

10cm (4”) 2-WAY CAR-FIT COAXIAL SPEAKERS
VS100X BMW

2
IMPORTANT INFORMATIONS
Specifications:
10 cm (4”) 2-Way Coaxial-Speakers
60 Watts/RMS, 120 Watts/MAX
Impedance 4 Ohms
Frequency Response 75 - 22000 Hz
102 mm Poly Cone Woofer
20 mm Silk Dome Neodymium Tweeters
Mounting Depth 41 mm
Mounting Diameter 92 mm
• ESXorAudioDesignGmbHisinnowayaffiliatedwiththeBayerischeMotorenWerkeAGorany
of its subsidiaries or affiliated companies connected to, or is acting on its behalf or with its authorization.
• Allregisteredproductnames,trademarksandbrandsarethepropertyoftheirrespectiveowners.
• ThecompatibilitywiththespecifiedtypesofvehiclesreflectstheinformationavailableonJanuary2015.
• Technicalchangesanderrorsreserved.
Legal Note:
In general, the assembly and installation of the sound system should be made by a trained and technically skilled specialists. If you nonethel-
ess choose the self-assembly and you have any problems, contact your specialist dealer or the Audio Design Service Department under Tel.
+49 (0) 7253 - 94 65 93orbyE-Mailto[email protected]
Customer Service:
Compatibility:
BMWE60/61/70/71/81/82/83/84/87/88/89/90/91/92/93
BMWF01/02/03/04/06/10/11/12/13/20/21/22/25/30/31/32
The enclosed adapter rings are required for some models.
VS100X BMW
ENGLISH
This guide is an installation aid for a proper installation of the sound system.
Please read the following instructions:
• Pleasetreatallpartsofthesoundsystemandthecomponentsofyourvehiclewithcaution.
• Followunderallcircumstancetheregulationsofthevehiclemanufactureranddonotmake
any modifications on the vehicle, which could interfere the driving safety.
• Alwaysensurethecorrectpolarityofallconnections.
Important Notes:

3

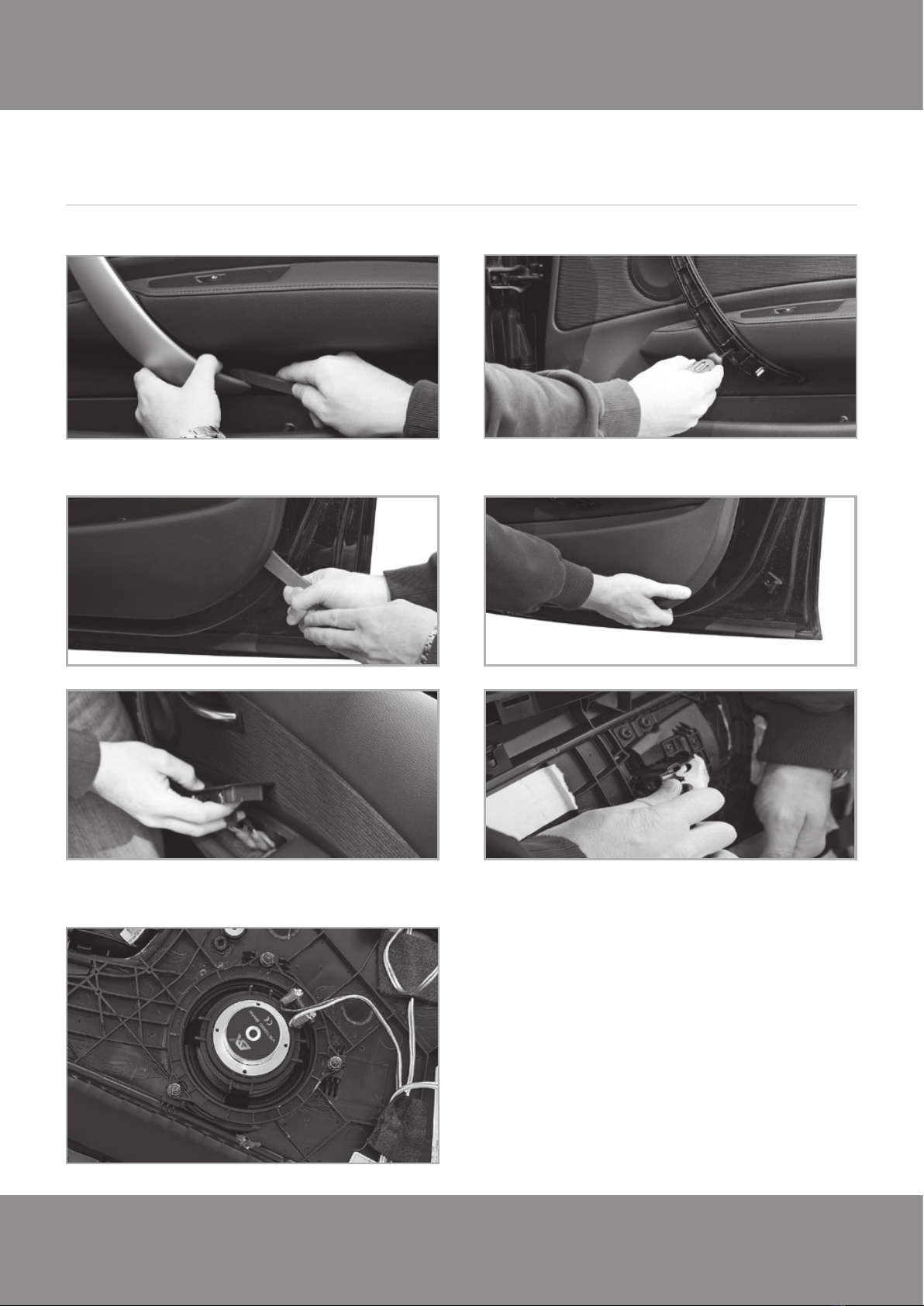

MOUNTING EXAMPLE BMW1er/5-Door
1. Removing the bar of the handle 2. Removing the screws of the handle
3. Removing the door trim
4. Mounting of the speakers
ENGLISH

4
WICHTIGE INFORMATIONEN
Technische Daten:
10 cm (4”) 2-Wege Koax-Lautsprecher
60 Watt/RMS, 120 Watt/MAX
Impedanz 4 Ohm
Frequenzbereich 75 - 22000 Hz
102 mm Polycone Mitteltöner
20mmNeodymGewebe-Hochtöner
Einbautiefe41mm
Einbauöffnung92mm
• ESXbzw.dieAudioDesignGmbHsindinkeinerWeisemitderBayerischeMotorenWerke(BMW)AGodereinerihrer
Tochtergesellschaften oder Partner-Unternehmen verbunden, oder handeln in deren Auftrag oder mit deren Autorisierung.
• AllegeschütztenProduktnamenundMarkennamensinddasEigentumihrerjeweiligenInhaber.
• DieKompatibilitätmitdenangegebenenFahrzeugtypenentsprichtdemInformationsstandvomJanuar2015.
• TechnischeÄnderungenundIrrtumvorbehalten.
Rechtlicher Hinweis:
In der Regel ist die Montage und Installation des Soundsystems von einem geschultem und technisch versierten Spezialisten vorzuneh-
men. Sollten Sie sich dennoch für eine Selbstmontage entscheiden, wenden Sie sich bei Problemen an Ihren Fachhändler oder an die
Serviceabteilung von Audio Design unter Tel. [phone] - 94 65 93oderperE-Mailan[email protected]
Kundenservice:
Kompatibilität:
BMWE60/61/70/71/81/82/83/84/87/88/89/90/91/92/93
BMWF01/02/03/04/06/10/11/12/13/20/21/22/25/30/31/32
BeieinigenModellenwerdendiebeiliegendenAdapterringebenötigt.
VS100X BMW
DEUTSCH
DieIhnenvorliegendeAnleitungisteineEinbauhilfezurfachgerechtenMontagedesSoundsystems.
BeachtenSiedazudiefolgendenHinweise:
• BehandelnSiebittealleTeiledesSoundsystemsunddieKomponentenIhresFahrzeugsgrundsätzlichmitVorsicht.
• BeachtenSieunterallenUmständendieVorschriftendesFahrzeugherstellersundnehmenSiekeineVeränderungen
am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten.
• AchtenSieunbedingtbeimAnschließenaufdiekorrektePolarität.
Wichtige Hinweise:

5
MONTAGEBEISPIEL BMW1er/5-Türer
1. Leiste des Handgriffs entfernen 2. Schrauben des Handgriffs entfernen
3. Demontage der Türverkleidung
4. Montage der Lautsprecher
DEUTSCH
