ETI SHOREBREAKER COL-11-802-MV-O-W User manual

THANK YOU
We appreciate the trust and confidence you have placed in ETi through the purchase of this LED light. We strive to continually create quality
products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
Thank you for choosing ETi!
Part # COL-11-802-MV-O-W
COL-11-802-MV-O-B
COL-8-830-MV-O-W
COL-8-830-MV-O-B
Model # 50402111
50402112
50404111
50404112
USE AND CARE GUIDE
SHOREBREAKER™ OUTDOOR LIGHT
Questions, problems, missing parts?
Call ETiSSL Customer Service
8 a.m. - 5 p.m., CST, Monday - Friday
1-855-ETI-SSLI (1-855-384-7754)
www.ETiSSL.com

2 3 WWW.ETiSSL.COM
Please contact 1-855-384-7754 for further assistance.
Table of Contents
Table of Contents ...................................2
Safety Information ..................................2
Warranty ..........................................2
Pre-Installation.....................................3
Planning Installation ...............................3
Tools Required ....................................3
Package Contents .................................3
Hardware Included.................................4
Additional Parts Available to Purchase .................4
Installation ........................................4
Adding a Decorative Guard ...........................6
Adjusting the Color Temperature of the Light .............7
Care and Cleaning ..................................8
Troubleshooting ....................................8
Safety Information
WARNING: Carefully read and understand the information
given in this manual before beginning the assembly and
installation. Failure to do so so could lead to electric shock,
fire, or other injuries which could be hazardous or even fatal.
WARNING: Ensure the electricity to the wires you are
working on is shut off. Either remove the fuse or turn off the
circuit breaker.
WARNING: This luminaire must be installed in accordance
with NEC or your local electrical code.
NOTICE: Do not use this fixture with a dimmer switch.
NOTICE: This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful
interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is
no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on,
the user is encouraged to try to correct the interference by one or more of
the following measures:
□Reorient or relocate the receiving antenna.
□Increase the separation between the equipment and the receiver.
□Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
□Consult the dealer or an experienced radio/TV technician for help.
WARNING: Changes or modifications not expressly approved
by the party responsible for compliance could void the user’s
authority to operate the equipment.
Warranty
This product is warranted for a period of 5 years from the date of original purchase against defects in materials and workmanship. If this
product should fail to operate due to defects in material or workmanship within 60 months of purchase, see www.ETiSSL.com for details.
This product will be repaired or replaced, at ETi’s option. This warranty is expressly limited to repair or replacement of product, and liability
for direct, incidental, or consequential damages is hereby expressly excluded. Some states do not allow exclusions of direct, incidental or
consequential damages, so the above limitation of exclusion may not apply to you. This warranty gives the consumer specific legal rights,
which vary from state to state. WARRANTY IS VOID IF PRODUCT IS NOT USED FOR THE PURPOSE WHICH THIS PRODUCT IS MANUFACTURED.
A CB
Pre-Installation
PLANNING INSTALLATION
Before beginning assembly, installation or operation of product, make sure all parts are present. Compare parts with the package
contents list. If any part is missing or damaged, do not attempt to assemble, install or operate the product. Contact customer service for
replacement parts.
NOTE: Keep your receipt and these instructions for proof of purchase.
If you are unfamiliar with electrical installations, we recommend you contact a qualified electrician to do the installation.
TOOLS REQUIRED
Wire
Strippers
Safety
Goggles Ladder Gloves
Flathead
Screwdriver
Phillips
Screwdriver
Electrical
Tape
Wire
Cutters
Silicone
Sealant
PACKAGE CONTENTS
Part Description Quantity
A Lens Cover 1
B Light Board 1
C Fixture Housing 1
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
Part Description Quantity
AA Hex Nut 1
BB Wire Connector 3
CC Electrical Box Screw 2
DD Threaded Nipple 1
EE Mounting Bracket 1
AA BB CC
DD EE

4 5 WWW.ETiSSL.COM
Please contact 1-855-384-7754 for further assistance.
Pre-Installation (continued) Installation (continued)
ADDITIONAL PARTS AVAILABLE TO PURCHASE
NOTE: Separate parts not shown to actual size. Contact ETi for
more information and to purchase.
Part Description Quantity Model # Color
F Decorative Guard 1 90600508
90600507
White
Black
G Decorative Guard 1 90600504
90600503
White
Black
1 Removing the lens cover from the
fixture housing
□Remove the lens cover (A) by loosening the 4 screws
attaching it to the fixture housing (C). Set the screws
aside until ready to reassemble the fixture.
□Remove the fixture screw that attaches the light
board (B) to the fixture housing (C) and set aside until
ready to reassemble the fixture.
□Detach the light board (B) from the fixture housing (C).
2 Feeding the wires through the fixture
housing
□Feed the wires from the light board (B) through the hex
nut (AA) and then through the fixture housing (C).
□Insert the threaded nipple (DD) through the the center hole
of the mounting bracket (EE).
□Thread the wires through the threaded nipple (DD) and the
mounting bracket (EE).
3 Making the electrical connections
□Connect the hot and neutral (black and white) wires from the light
board (B) and fixture housing (C) to the same color wires from the
electrical box.
□Connect the green wire from the light board (B) and fixture
housing (C) to the ground wire from the electrical box.
□Cover the wire connections using the wire connectors (BB).
□Wrap the wire connectors (BB) with electrical tape for a more
secure connection.
□Position the wires back inside the electrical box.
4 Securing the mounting bracket
□Place the mounting bracket (EE) over the
electrical box.
□Use the electrical box screws (CC) to secure the
mounting bracket (EE) to the electrical box.
Installation
WARNING: RISK OF ELECTRIC SHOCK. Ensure the electricity to the wires you are working on is shut off. Either remove the fuse or turn off the
circuit breaker before removing the existing light fixture or installing the new one.
With power disconnected to the electrical box, remove the existing fixture. Make a sketch of how the current fixture is wired (by wire color)
or mark the wires with masking tape and a pencil so you will know how to properly reconnect the wires to the new LED light fixture.
Lens
Screws
A
B
C
DD
AA
5 Mounting the fixture housing
□Position the fixture housing (C) onto the
threaded nipple (DD).
□Tighten the hex nut (AA) onto the threaded
nipple (DD) until the fixture housing (C) is
securely attached to the mounting surface.
6 Securing the light board to the fixture
housing
□Place the light board (B) onto the fixture housing (C), aligning the
screw holes with those in the fixture housing (C).
□Use the fixture screw that was previously set aside to secure the
light board (B) to the fixture housing (C).
C
B
Fixture
Screw
Fixture
Screw
EE
DD
AA
EE
BB
B C
EE
AA
B C
CC
CB
DD
AA
C
F
G

3000K 4000K 5000K
6 7 WWW.ETiSSL.COM
Please contact 1-855-384-7754 for further assistance.
Installation (continued)
Adding a Decorative Guard

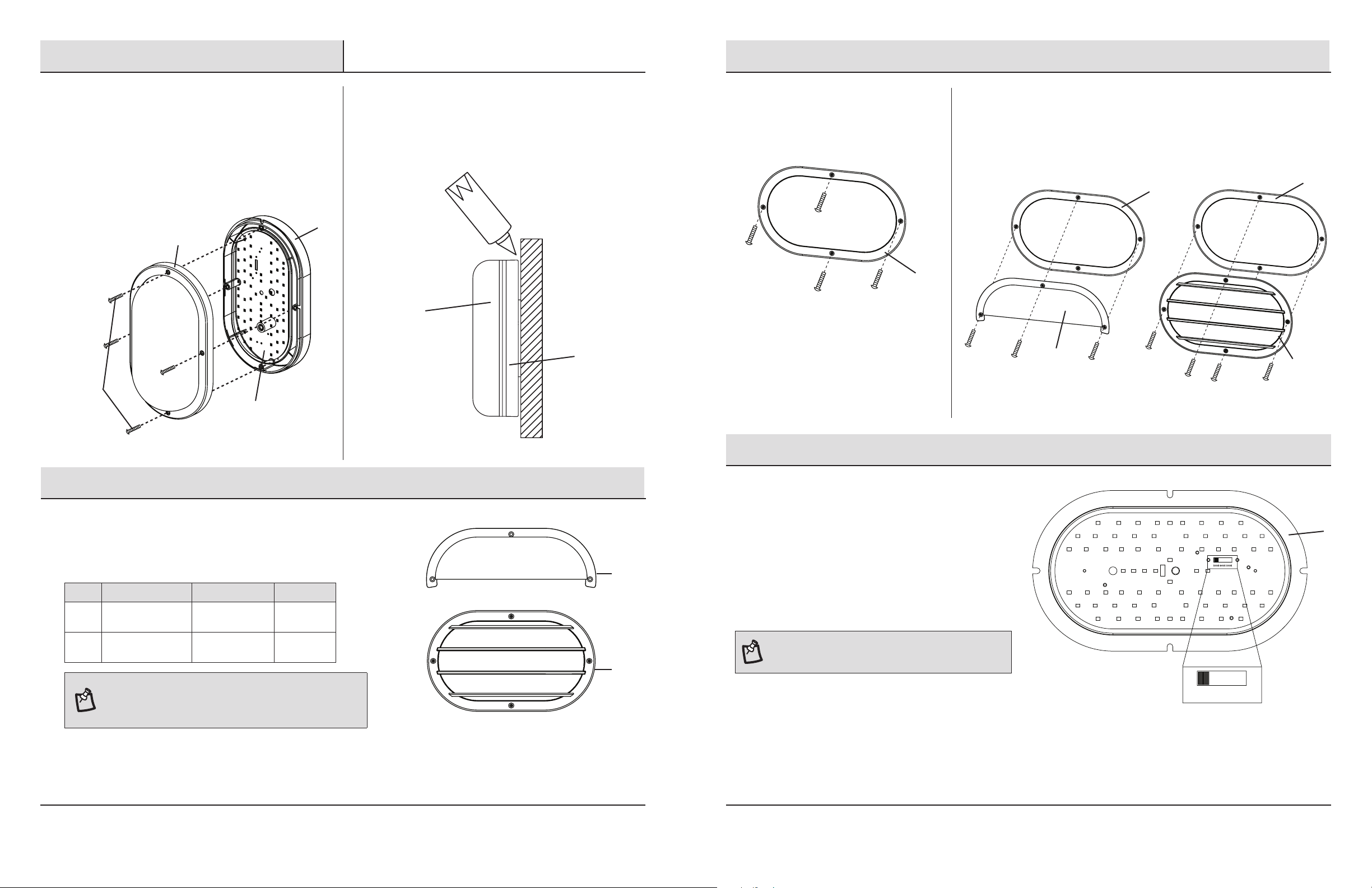

7 Securing the lens cover
□Place the lens cover (A) over the light board (B) and
gently tighten the screws to firmly secure the lens
cover (A) to the fixture housing (C).
□Restore power at the electrical panel.
□Turn on the light switch to activate the fixture.
8 Sealing the fixture housing
□Apply silicone caulk (not provided) around the back edges
of the fixture housing (C) to ensure a watertight seal.
1 Selecting a decorative guard
□Choose a decorative guard (not included) for the fixture, if desired.
Part Description Model # Color
F Decorative Guard 90600508
90600507
White
Black
G Decorative Guard 90600504
90600503
White
Black
NOTE: Separate parts not shown to actual size. Contact ETi for
more information and to purchase.
AC
Lens Cover
Screws
Adding a Decorative Guard (continued)
2 Preparing to install a
decorative guard
□Remove the screws from the lens
cover (A).
3 Securing the decorative guard to the fixture
□Place the decorative guard (not included) over the lens cover (A).
□Secure the decorative guard with the screws removed from the lens
cover (A).
F
G
B
Adjusting the Color Temperature of the Light
Ordering # 50402111/Part # COL-11-802-MV-O-W and Ordering #
50402112/Part # COL-11-802-MV-O-B
This LED light fixture allows you to customize the color
temperature of the light using three settings: soft white, cool
white, or daylight.
□Choose your favorite correlated color temperature (CCT)
from three options: 3000K Soft White, 4000K Cool White, or
5000K Daylight.
□Move the toggle switch on the light board (B) to make your
selection before attaching the lens cover (A) to the fixture
plate (C).
NOTICE: The factory setting for the correlated color
temperature (CCT) is 3000K, which is the warmest white light.
A
AA
A
G
F
A
C

8
Questions, problems, missing parts?
Call ETiSSL Customer Service
8 a.m. - 5 p.m., CST, Monday - Friday
1-855-ETI-SSLI (1-855-384-7754)
www.ETiSSL.com
Retain this manual for future use.
MERCI
Nous apprécions la confiance que vous avez accordé à la ETi Solid State Lighting, Inc. en achetant ce luminaire à DEL.
Consultez notre gamme complète de produits en ligne. Nous vous remercions d’avoir choisi ETi!
N° de pièce COL-11-802-MV-O-W
COL-11-802-MV-O-B
COL-8-830-MV-O-W
COL-8-830-MV-O-B
N° de certification 50402111
50402112
50404111
50404112
Care and Cleaning
CAUTION: Before attempting to clean the fixture, disconnect the power to the fixture by turning the breaker off or removing the fuse from the
fuse box.
□Clean the fixture with a soft, dry cloth.
□Do not use cleaners with chemicals, solvents, or harsh abrasives.
□Do not use liquid cleaner on the LEDs, LED driver, or wiring inside the light fixture.
Troubleshooting
WARNING: Before doing any work on the fixture, disconnect power to the light fixture.
Minor problems often can be fixed without the help of an electrician.
Problem Possible Cause Solution
The fixture will not light. The power is off. Ensure the power supply is on.
The circuit breaker is off. Ensure the circuit breaker is in the on position.
There is a bad connection. Check to ensure proper wire connections are made.
Contact a qualified electrician.
There is a defective switch. Contact a qualified electrician.
The fuse blows or the circuit breaker
trips when the light is turned on. The wires are crossed or the power
wire is grounding out.
Check the wire connections.
Contact a qualified electrician or call customer
service 1-855-384-7754.
GUIDE D’UTILISATION ET D’ENTRETIEN
LAMPE D’EXTÉRIEUR SHOREBREAKERMC
Questions, difficultés, pièces manquantes?
Téléphonez au service à la clientèle de ETiSSL
8 h - 17 h, HNC, du lundi au vendredi.
1-855-ETI-SSLI (1-855-384-7754)
www.ETiSSL.com

10 11 www.ETiSSL.com
Si vous avez besoin d’aide, composez le 1-855-384-7754.
Table des matières
Table des matières .................................10
Consignes de sécurité ..............................10
Garantie..........................................10
Avant l’installation .................................11
Planification de l’installation ........................11
Outils requis.....................................11
Contenu de l’emballage............................11
Quincaillerie incluse ..............................11
Autres pièces qui peuvent être achetées. . . . . . . . . . . . . . . 12
Installation .......................................12
Ajouter une grille décorative .........................14
Régler la température chromatique de la lumière ........15
Entretien et nettoyage ..............................16
Dépannage .......................................16
Consignes de sécurité
AVERTISSEMENT : Lisez et comprenez bien les
renseignements fournis dans ce manuel avant de procéder à
l’assemblage et à l’installation. Un manque à le faire pourrait
mener à un risque de choc électrique, d’incendie ou de
blessures qui pourraient être graves, voire même mortelles.
AVERTISSEMENT : Assurez-vous de couper le courant au
circuit sur lequel vous travaillerez. Enlevez le fusible ou coupez
le disjoncteur.
AVERTISSEMENT : This luminaire must be installed in
accordance with NEC or your local electrical code.
AVIS : N’utiilsez pas la lampe avec un gradateur.
AVIS : Ce dispositif a été testé et se trouve en deça des limites pour
un dispositif numérique de Classe B aux termes de la section 15B
des règlements de la FCC. Ces limites servent à offrir une protection
raisonnable contre une interference nocive dans une installation
résidentielle.
Ce dispositif génère, utilise et peut irradier une énergie de fréquence
radio; s’il n’est pas installé et utilisé conformément aux directives, il peut
causer une interférence nocive aux communications radio. Il n’est toutefois
pas garanti qu’aucune interférence ne surviendra dans une installation
particulière. Si le dispositif cause une interférence nuisible à la réception
radio ou télé, ce qui peut être établi en éteignant et rallumant le dispositif,
on conseille à l’utilisateur de tenter de remédier à la situation en utilisant
une ou plusieurs de ces procédures:
□Réorienter ou déplacer l’antenne réceptrice.
□Augmenter la distance entre le dispositif et le poste récepteur.
□Brancher l’équipement dans une prise de courant sur un circuit autre
que celui sur lequel le récepteur est branché.
□Demander conseil auprès du marchand ou d’un technicien en radioa/
télé.
AVERTISSEMENT : Tout changement ou toute modification
non expressément approuvée par la partie responsable de
la conformité peut rendre nulle l’autorisation de l’utilisateur
d’utiliser l’équipement.
Garantie
Ce produit est garanti contre les vices de matière et de fabrication pour une période de cinq (5) ans à compter de la date d’achat originale.
Si le produit ne fonctionne pas à cause d’un vice de matière ou de fabrication dans les 60 mois suivant son achat, consultez www.etissl.
com pour de plus amples renseignements. Le produit sera réparé ou remplacé, à la discrétion d’ETi. Cette garantie est expressément
limitée à la réparation ou au remplacement du produit et toute responsabilité quant aux dommages directs, indirects ou fortuits est
expressément exclue. Certaines provinces ne permettent pas l’exclusion des dommages directs, indirects ou fortuits et la restriction ci-haut
peut ne pas s’appliquer dans votre cas. Cette garantie accorde au consommateur des droits particuliers qui peuvent varier d’une province à
l’autre. LA GARANTIE EST NULLE ET SANS EFFET SI LE PRODUIT EST UTILISÉ À DES FINS AUTRES QUE CELLES PRÉVUES POUR LE PRODUIT.
Avant l’installation
PLANIFICATION DE L’INSTALLATION
Avant de commencer à assembler ou à installer l’article, assurez-vous d’avoir toutes les pièces. Comparez le contenu de l’emballage
avec la nomenclature. S’il y a des pièces manquantes ou endommagées, ne tentez pas d’assembler, d’installer, ni d’utiliser l’article.
Communiquez avec le service à la clientèle pour obtenir des pièces de rechange.
REMARQUE : Gardez votre facture ainsi que ces instructions comme preuves d’achat.
Si vous n’êtes pas familier avec les installations électriques, nous vous recommandons de faire faire l’installation par un électricien qualifié.
OUTILS REQUIS
Pince à
dénuder
Lunettes
de sécurité Escabeau Gants
Tournevis à
lame plate
Tournevis
à pointe
cruciforme
Ruban
isolant Coupe-fil Scellant de silicone
CONTENU DE L’EMBALLAGE
Pièce Désignation Quantité
A Diffuseur 1
B Plaquette de DEL 1
C Boîtier de lampe 1
QUINCAILLERIE INCLUSE
NOTE : La quincaillerie n’est pas illustrée
à sa grandeur réelle.
Pièce Désignation Quantité
AA Écrou à six pans 1
BB Serre-fils 3
CC Vis de boîte électrique 2
DD Tube fileté 1
EE Support de montage 1
A CB
AA BB CC
DD EE

12 13 www.ETiSSL.com
Si vous avez besoin d’aide, composez le 1-855-384-7754.
Avant l’installation (suite) Installation (suite)
AUTRES PIÈCES QUI PEUVENT ÊTRE ACHETÉES
NOTE : Les pièces additionnelles ne sont pas illustrées à leur
grandeur réelle. Contactez ETi pour de plus amples renseignements
et l’achat.
Pièce Désignation Quantité No de modèle Couleur
F Grille décorative 1 90600508
90600507
Blanc
Noir
G Grille décorative 1 90600504
90600503
Blanc
Noir
1 Séparation du diffuseur du boîtier
de la lampe
□Enlevez le diffuseur (A) en enlevant les 4 vis qui le
retiennent au boîtier de lampe (C). Mettez les vis de côté
pour le réassemblage.
□Enlevez la vis de lampe qui retient la plaquette de
DEL (B) contre le boîtier de lalmpe (C). Mettez-la de côté
pour le réassemblage.
□Séparez la plaquette de DEL (B) du boîtier de lampe (C).
2 Passage des fils dans le boîtier de la
lampe
□Passez les fils de la plaquette de DEL (B) à travers l’écrou
hexagonal (AA) et le boîtier de lampe (C).
□Introduisez le tube fileté (DD) dans l’orifice central du
support de montage (EE).
□Passez les fils dans le tube fileté (DD) puis dans le support
de montage (EE).
3 Connexions électriques
□Connectez les fils de tension et neutre (noir et blanc) de la
plaquette de DEL (B) et du boîtier de lampe (C) aux fils de même
couleur dans la boîte électrique.
□Connectez le fil vert de la plaquette de DEL (B) et du boîtier de
lampe (C) au fil vert de la boîte électrique.
□Couvrez les connexions avec des serre-fils (DD).
□Enveloppez les serre-fils (DD) avec un ruban isolant pour
consolider les connexions.
□Remettre les fils dans la boîte électrique.
4 Fixation du support de montage
□Placez le support de montage (EE) sur la boîte
électrique.
□Utilisez les vis de la boîte électrique (CC) pour
fixer le support de montage (EE) à la boîte
électrique.
Installation
AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE. Assurez-vous que le courant est coupé aux fils sur lesquels vous travaillez. Retirez le
fusible ou coupez le disjoncteur avant d’enlever le luminaire existant ou d’installer le nouveau.
Une fois le courant coupé à la boîte électrique, enlevez le luminaire existant. Tracez un schéma du câblage du luminaire existant (par
couleur de fil) ou marquez les fils avec un ruban-cache et un crayon pour savoir comment reconnecter les fils correctement au nouveau
luminaire à DEL.
5 Fixation du boîtier de la lampe
□Placez le boîtier de lampe (C) sur le tube
fileté (DD).
□Serrez l’écrou hexagonal (AA) sur le tube
filete (DD) jusqu’à ce que le boîtier de
lampe (C) soit retenu solidement contre la
surface de montage.
6 Fixation de la plaquette de DEL sur le
boîtier de la lampe
□Placez la plaquette de DEL (B) sur le boîtier de lampe (C), alignant
les trous de vis avec ceux du boîtier de lampe (C).
□Utilisez la vis de lampe auparavant mise de côté pour fixer la
plaquette de DEL (B) sur le boîtier de lampe (C).
Vis du
diffuseur
A
B
C
DD
AA
C
B
Vis de
lampe
Vis de
lampe
EE
DD
AA
EE
BB
B C
EE
AA
B C
CC
CB
DD
AA
C
F
G

3000K 4000K 5000K
14 15 www.ETiSSL.com
Si vous avez besoin d’aide, composez le 1-855-384-7754.
Installation (suite)
Ajouter une grille décorative
7 Fixation du diffuseur
□Placez le diffuseur (A) sur le plaquette de DEL (B) et
sererez légèrement les vis pour fixer le diffuseur (A) sur
le boîtier de lampe (C).
□Rétablissez le courant au panneau électrique.
□Actionnez l’interrupteur pour allumer la lampe.
8 Étanchement du boîtier de la lampe
□Appliquez uncordon de silicone (non fourni) sur la bordure
arrière du boîtier de lampe (C) afin de créer un joint
étanche.
1 Choix de la grille décorative
□Si désiré, choisissez une grille décorative (non incluse) pour la lampe.
Pièce Désignation No de modèle Couleur
F Grille décorative 90600508
90600507
Blanc
Noir
G Grille décorative 90600504
90600503
Blanc
Noir
NOTE : Les pièces additionnelles ne sont pas illustrées
à leur grandeur réelle. Contactez ETi pour de plus amples
renseignements et l’achat.
Ajouter une grille décorative (suite)
2 Préparation à
l’installation
□Enlevez les vis du diffuseur (A).
3 Fixation de la grille décorative
□Placez la grille décorative (non incluse) sur le diffuseur (A).
□Fixez la grille décorative à remettant les vis du diffuseur (A) enlevées
auparavant.
AC
Vis du
diffuseur
F
G
B
Régler la température chromatique de la lumière
N° de commande 50402111/N° de pièce COL-11-802-MV-O-W et
N° de commande 50402112/N° de pièce COL-11-802-MV-O-B
Ce luminaire permet le réglage de la température chromatique
de la lumière sur trois niveaux: blanc doux blanc brillant et
lumière du jour.
□Choisissez l’une de trois températures chromatiques
proximales (CCT) : 3000K, 4000K ou 5000K.
□Réglez le commutateur de plaquette de DEL (B) avant de
fixer le diffuseur (A) sur le boîtier de lampe (C).
AVIS : Le réglage chromatique à l’usine est de 3000K, la
lumière blanche la plus chaude.
A
AA
A
G
F
A
C

Entretien et nettoyage
MISE EN GARDE : Avant le nettoyage, coupez l’alimentation du luminaire en plaçant le disjoncteur en position hors tension ou en
enlevant le fusible de la boîte à fusibles.
□Nettoyez le luminaire à l’aide d’un linge doux et sec.
□N’utilisez pas de nettoyants contenant des produits chimiques, des solvants ou des produits abrasifs forts.
□N’utilisez pas de nettoyant liquide sur la DEL, le pilote de la DEL, ou le câblage se trouvant à l’intérieur du luminaire.
Dépannage
AVERTISSEMENT: Avant de manipuler le luminaire, coupez son alimentation électrique.
Les problèmes mineurs peuvent souvent être réglés sans l’aide d’un électricien.
Problème Cause Possible Mesure Corrective
Le luminaire ne s’allume pas. Le luminaire est hors tension. Vérifiez l’alimentation électrique.
Le disjoncteur est en position d’arrêt. Assurez-vous que le disjoncteur est à la position
« ON ».
Les fils sont mal branchés. Assurez-vous que les fils sont bien branchés.
Faites appel à un électricien qualifié.
Un interrupteur est défectueux. Faites appel à un électricien qualifié.
Le fusible saute ou le disjoncteur se
déclenche lorsque le luminaire est mis
sous tension.
Les fils sont croisés ou un fil
d’alimentation est mis à la terre. Assurez-vous que les fils sont bien branchés.
Faites appel à un électricien qualifié ou téléphonez
au service à la clientèle de ETi 1-855-384-7754.
16
GRACIAS
Apreciamos la confianza que ha puesto en ETi a través de la compra de esta luz LED.
Visítenos en línea para ver nuestra gama completa de productos disponibles. ¡Muchas gracias por elegir a ETi!
Parte # COL-11-802-MV-O-W
COL-11-802-MV-O-B
COL-8-830-MV-O-W
COL-8-830-MV-O-B
Certificación # 50402111
50402112
50404111
50404112
Questions, difficultés, pièces manquantes?
Téléphonez au service à la clientèle de ETiSSL
8 h - 17 h, HNC, du lundi au vendredi.
1-855-ETI-SSLI (1-855-384-7754)
www.ETiSSL.com
Conservez ce manuel pour référence ultérieure.
GUÍA DE USO Y CUIDADO
LÁMPARA DE EXTERIOR SHOREBREAKER™
¿Preguntas, problemas, piezas faltantes?
Llame al Centro de Atención al Cliente de ETi en el horario de
8 a.m. - 5 p.m., HSC, de lunes a viernes.
1-855-ETI-SSLI (1-855-384-7754)
www.ETiSSL.com

18 19 www.ETiSSL.com
Comuníquese al 1-855-384-7754 para solicitar asistencia.
Contenido
Contenido ........................................18
Informacíon sobre seguridad.........................18
Garantía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Previo a la instalación ..............................19
Planificacíon de la instalacíon .......................19
Herramientas necesarias...........................19
Contenido del paquete.............................19
Materiales incluidos...............................19
Piezas adicionales disponible para comprar ............20
Instalacíon .......................................20
Agregar una jaula decorativa.........................22
Ajustar la temperatura del color de la luz...............23
Cuidado y limpieza .................................24
Solucíon de problemas..............................24
Safety Information
ADVERTENCIA: Lea cuidadosamente y comprenda la
información incluida en este manual antes de comenzar el
armado e instalación. No hacerlo puede provocar descarga
eléctrica, incendio, u otras lesiones que pueden ser graves or
mortales.
ADVERTENCIA: Asegúrese de cortar el suministro eléctrico
en los cables con los que trabajará. Extraiga los fusibles o
apague el cortacircuitos.
ADVERTENCIA: This luminaire must be installed in
accordance with NEC or your local electrical code.
AVISO: No use esta lámpara con un interruptor atenuador.
AVISO: Este equipo ha sido sometido a prueba y se halló que cumple con
los límites establecidos para la clase B de dispositivos digitales, conforme
a la Parte 15 de las Normas de FCC.
Estos límites se establecen para brindar protección razonable contra
interferencia dañina en una instalación residencial. Este equipo genera,
utiliza y puede irradiar energía de frecuencias de radio y, si no se instala
conforme a las instrucciones, puede provocar interferencia dañina a las
comunicaciones de radio.
A pesar de esto, no existe garantía de que la interferencia no se produzca
en una instalación en particular.
Si este equipo produce interferencia dañina a la recepción de radio o
televisión, lo que puede determinarse encendiendo y apagando el equipo,
se insta al usuario a intentar corregir la interferencia mediante uno de los
siguientes métodos:
□Cambie la orientación o ubicación de la antena receptora.
□Aumente la separación entre el equipo y el receptor.
□Conecte el equipo en un enchufe que esté en un circuito diferente al
cual está conectado el receptor.
□Consulte con el representante o con un técnico experimentado en radio
y televisión para solicitar asistencia.
ADVERTENCIA: Cambios o modificaciones no aprobadas
en forma expresa por la parte responsable del cumplimiento
puede invalidar la autoridad del usuario de manejar el equipo.
Garantía
Este producto está garantizado por un periodo de 5 años desde la fecha de original compra contra defectos en el material y mano de
obra. Si este producto no funcionara bien debido a defectos en el material o mano de obra dentro de los 60 meses desde su adquisición,
visite www.ETiSSL.com para obtener detalles. Este producto se reparará o sustituirá a discreción de ETi. Esta garantía está expresamente
limitada a la reparación o sustitución del producto y la responsabilidad por daños directos, incidentales o remotos queda por la presente,
expresamente excluida. Algunos estados no permiten la exclusión de daños directos, incidentales o remotos, por lo tanto la limitación de
exclusión expresada arriba puede no aplicarse en su caso. Esta garantía le otorga al cliente derechos legales específicos, que pueden
variar en los distintos estados. LA GARANTÍA QUEDARÁ ANULADA SI EL PRODUCTO NO SE UTILIZA PARA EL PROPÓSITO PARA EL CUAL FUE
FABRICADO.
Previo a la instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar el armado, la instalación o antes de operar el producto, asegúrese de que tiene todas las piezas. Compare las piezas
con la lista de contenido. Si falta alguna pieza o si está dañada, no comience a armar, instalar ni operar el producto. Comuníquese con el
servicio al cliente para el reemplazo de las piezas.
NOTA: Guardar el recibo de compra y estas instrucciones como prueba de compra.
Si no está familiarizado con las instalaciones eléctricas, le recomendamos que haga que un electricista calificado se ocupe de la
instalación.
HERRAMIENTAS NECESARIAS
Pinzas
pelacables
Gafas de
seguridad Escalera Guantes
Destornillador
de cabeza plana
Destornillador
Phillips
Cinta
aislante
Pinzas
cortacables
Sellador
de silicona
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
A Difusor 1
B Plaqueta de luces 1
C Caja de lámpara 1
MATERIALES INCLUIDOS
NOTA: Los materiales no se ilustran en
tamaño real.
Pieza Descripción Cantidad
AA Tuerca hexagonal 1
BB Conector de cables 3
CC Tornillo de caja eléctrica 2
DD Boquilla roscada 1
EE Soporte de montaje 1
A CB
AA BB CC
DD EE

20 21 www.ETiSSL.com
Comuníquese al 1-855-384-7754 para solicitar asistencia.
Previo a la instalación (continuación) Instalación (continuación)
PIEZAS ADICIONALES DISPONIBLE PARA COMPRAR
NOTA: Las partes no se muestran al tamaño real. Póngase en
contacto con ETi para obtener más información y comprar.
Pieza Descripción Cantidad Modelo # Colores
F Jaula decorativa 1 90600508
90600507
Blanco
Negro
G Jaula decorativa 1 90600504
90600503
Blanco
Negro
1 Extracción del difusor de la caja de
lámpara
□Retire e difusor (A) aflojando los 4 tornillos que lo sujetan
a la caja de lámpara (C). Coloque los tornillos a un lado
hasta que esté listo para volver a montar la lámpara.
□Retire el tornillo de lámpara que une la plaqueta de
luces (B) a la caja de lámpara (C) y déjelo a un lado hasta
que esté listo para volver a montar la lámpara.
□Separe la plaqueta de luces (B) de la caja de lámpara (C).
2 Pasar los cables a través de la caja
de lámpara
□Pase los cables desde la plaqueta de luces (B) a través
de la tuerca hexagonal (AA) y luego a través de la caja de
lámpara (C).
□Inserte la boquilla roscada (DD) a través del orificio central
del soporte de montaje (EE).
□Pase los cables a través de la boquilla roscada (DD) y el
soporte de montaje (EE).
3 Conexiones eléctricas
□Conecte los cables vivo y neutro (negro y blanco) desde la plaqueta
de luces (B) y la caja de lámpara (C) a los cables de mismo color
de la caja eléctrica.
□Conecte el cable verde de la plaqueta de luces (B) y de la caja de
lámpara (C) al cable de tierra de la caja eléctrica.
□Cubra las conexiones de cables usando los conectores de
cables (DD).
□Envuelva los conectores de cables (DD) con cinta aislante para una
conexión más segura.
□Coloque los cables nuevamente dentro de la caja eléctrica.
4 Fijación del soporte de montaje
□Coloque el soporte de montaje (EE) sobre la caja
eléctrica.
□Use los tornillos de la caja eléctrica (CC) para fijar
el soporte de montaje (EE) a la caja eléctrica.
Instalación
ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA. Asegúrese de que la energía eléctrica a los cables que está trabajando se apagará.
Elimine el fusible o apague el interruptor de circuito antes de quitar la lámpara existente o instalar la nueva.
Una vez que se desconecta la energía de la caja eléctrica, retire la lámpara existente. Haga un boceto de cómo está cableado la lámpara
actual (por color del cable) o marque los cables con cinta adhesiva y un lápiz para que sepa cómo reconectar correctamente los cables a la
nueva lámpara LED.
5 Montaje de la caja de lámpara
□Coloque la caja de lámpara (C) en la boquilla
roscada (DD).
□Apriete la tuerca hexagonal (AA) en la
boquilla roscada (DD) hasta que la caja de
lámpara (C) esté firmemente sujeta a la
superficie de montaje.
6 Fijación de la plaqueta de luces a la caja
de lámpara
□Coloque la plaqueta de luces (B) en la caja de lámpara (C),
alineando los orificios de los tornillos con los que están en la caja
de lámpara (C).
□Use el tornillo de caja que se apartó previamente para asegurar la
plaqueta de luces (B) a la caja
de lámpara (C).
Tornillos
del difusor
A
B
C
DD
AA
C
B
Tornillo
de caja
Tornillo
de la caja
EE
DD
AA
EE
BB
B C
EE
AA
B C
CC
CB
DD
AA
C
F
G

3000K 4000K 5000K
22 23 www.ETiSSL.com
Comuníquese al 1-855-384-7754 para solicitar asistencia.
Installation (continuación)
Agregar una jaula decorativa
7 Fijación del difusor
□Coloque el difusor (A) sobre la plaqueta de luces (B)
y apriete suavemente los tornillos para asegurar
firmemente el difusor (A) a la caja de lámpara (C).
□Restaure la energía en el panel eléctrico.
□Encienda el interruptor de luz para activar la lámpara.
8 Masilla para la caja de lámpara
□Aplique masilla de silicona (no incluida) alrededor de los
bordes posteriores de la caja de lámpara (C) para asegurar
un sello hermético.
1 Selección de una jaula decorativa
□Elija una jaula decorativa (no incluida) para la lámpara, si lo desea.
Pieza Descripción Modelo # Colores
F Jaula decorativa 90600508
90600507
Blanco
Negro
G Jaula decorativa 90600504
90600503
Blanco
Negro
NOTA: Las partes no se muestran al tamaño real. Póngase en
contacto con ETi para obtener más información y comprar.
Agregar una jaula decorativa (continuación)
2 Preparación para instalar
una jaula decorativa
□Retire los tornillos del difusor (A).
3 Fijación de la jaula decorativa a la lámpara
□Coloque la jaula decorativa (no incluida) sobre el difusor (A).
□Asegure la jaula decorativa con los tornillos retirados del difusor (A).
AC
Tornillos del
difusor
F
G
B
Ajustar la temperatura del color de la luz
Pedido # 50402111/Parte # COL-11-802-MV-O-W et Pedido #
50402112/Parte # COL-11-802-MV-O-B
Este lámpara LED le permite ajustar la temperatura del color de
la luz usando tres ajustes: blanco suave, blanco brillante, o luz
del día.
□Cambie la temperatura de color correlacionada (CCT)
favorita de tres opciones: 3000k Blanco cálida, 4000k
Blanco frÍo, o 5000k Luz del día.
□Mueva el conmutador de la plaqueta de luces (B) para
realizar su selección antes de colocar el difusor (A) en la
caja de lámpara (C).
AVISO: l ajuste inicial de la temperatura de color
correlacionada (CCT) es 3000K, que es la luz blanca cálida.
A
AA
A
G
F
A
C

Cuidado y limpieza
PRECAUCIÓN: Antes de limpiar el aparato, desconecte el suministro eléctrico hacia este apagando el cortacircuitos o extrayendo el
fusible de la caja de fusibles.
□Limpie la lámpara con un paño suave y seco.
□No utilice limpiadores con productos químicos, solventes o abrasivos.
□No use limpiador líquido en las bombillas LED, en la unidad LED ni en los cables que están dentro de la lámpara.
Solución de problemas
ADVERTENCIA: Antes de realizar cualquier trabajo en el dispositivo, desconecte la electricidad que lo alimenta.
Los problemas menores pueden arreglarse sin ayuda de un electricista.
Problema Causa posible Medida correctiva
La lámpara no enciende. El suministro eléctrico está cortado. Asegúrese de que el suministro eléctrico esté activado.
El interruptor está apagado. Asegúrese de que el interruptor esté en la posición de
encendido.
Hay una mala conexión. Asegúrese de que se hayan conectado los cables de forma
correcta. Comuníquese con un electricista calificado.
Hay un interruptor defectuoso. Comuníquese con un electricista calificado.
El fusible se quema o salta el
interruptor cuando se enciende la
lámpara.
Los cables están cruzados o el
cable de suministro eléctrico no
está puesto a tierra.
Verifique las conexiones de los cables.
Comuníquese con un electricista calificado o llame al Centro
de Atención al Cliente de 1-855-384-7754.
¿Preguntas, problemas, piezas faltantes?
Llame al Centro de Atención al Cliente de ETi en el
horario de 8 a.m. - 5 p.m., HSC, de lunes a viernes.
1-855-ETI-SSLI (1-855-384-7754)
www.ETiSSL.com
Conserve este manual para uso futuro.
