Eton MGS 180 Guide

EINBAU /BEDIENUNG
INSTALLATION / OPERATION
MGS 180
MGS 180
2-WEGE SYSTEM / 2-WAY SYSTEM
GERMAN HIGH TECHNOLOGY
Achtung !
Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese
Informationen sind eingerahmt hervorgehoben und eingefügt, um
Sie über mögliche persönliche Schäden oder Beschädigungen von
Sachwerten zu informieren.
Hörschäden
Anhaltendes, übermäßiges Ausgesetztsein von Lautstärken
über 85 dB kann das Hörvermögen auf Dauer beeinträchtigen. ETON
Lautsprechersysteme sind imstande, auch Lautstärken über 85 dB zu
produzieren.
Lautstärke und Fahrerbewußtsein
Der Gebrauch von Musikanlagen kann das Hören von
wichtigen Verkehrsgeräuschenbehindern und dadurch während der
Fahrt Gefahren auslösen.
ETON übernimmt keine Verantwortung für Gehörschäden,
körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder
Mißbrauch seiner Produkte entstehen.
Attention !
Please read all warnings found in this manual. This
information is highlighted in frames and is included to inform you of
the potential danger of personal injury or damage to property.
Hearing Damage
Continuous, excessive exposure to sound pressure levels in
excess of 85 dB can cause a loss of hearing. ETON components are
capable of producing sound pressure levels greater than 85 dB.
Volume and Driver Awareness
Use of sound components can impair your ability to hear
necessary traffic sounds and may constitute a hazard while driving
your automobile.
ETON accepts no liability for hearing loss, bodily injury or
property damage as a result of use or misuse of this product.
2

Nehmen Sie Ihr Fahrzeug nicht in Betrieb, bevor alle Komponenten
des Lautsprechersystems fest und sicher eingebaut sind. Lose Teile
können im Falle eines plötzlichen Bremsmanövers oder eines Unfalls
zu gefährlichen, fliegenden Geschossen werden.
Bohren oder schrauben Sie nicht in eine Fahrzeugverkleidung oder
einen teppichbezogenen Boden, bevor Sie sich versichert haben daß
darunter keine wichtigen Teile oder Kabel sind. Achten Sie auf Benzin-
, Brems-, Ölleitungen und elektrische Kabel bei der Planung für die
Montage.
Trennen Sie vor Beginn der Montage den Massepol (-) von der Fahr-
zeugbatterie, um eventuelle Kurzschlüsse zu verhindern.
Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeugher-
steller verwenden verschiedenste Befestigungsteile die bei der De-
montage beschädigt werden können.
MONTAGE
Einbauplätze wählen
Für eine einfache Montage benutzen Sie die vorgesehenen Original-Ein-
bauplätze. Diese Wahl bringt erheblich kürzere Montagedauer und beste
optische Integration.
Vermeiden Sie Plätze hinter dicken Stoffen. Dies kann, besonders bei
Hochtönern, den Klang und die Lautstärke beeinträchtigen.
Zu nahe Montage der Hochtöner an reflektierende Flächen kann den
Stereoeffekt beeinträchtigen. Jedes Mittel/Tieftöner und Hochtöner-Paar sollte
nicht weiter als 60 cm auseinander liegen.
Wenn Sie zuerst den Mittel/Tieftöner montieren und die Anschlußkabel ver-
legen, können Sie die optimale Position für die Hochtöner an verschiedenen
Plätzen ausprobieren, bevor Sie diese fest einbauen.
Einbau der Mittel/Tieftöner
Können Sie den Lautsprecher nicht am Original-Einbauplatz montieren, ist der
allgemein meistgenutzte Ort die Türverkleidung.
1. Nach der Wahl des entsprechenden Platzes entfernen Sie vorsichtig
die Verkleidung. Versichern Sie sich, daß genügend Einbautiefe vor-
handen ist und keine beweglichen Teile (Fenster, Fensterkurbel) in
ihrer Funktion behindert werden.
3
3. Bei der Verwendung von Gittern oder Verkleidungen vor dem Laut-
sprecher versichern Sie sich, daß genügend Raum für den Weg des
Lautsprecher-Konus vorhanden ist. Sollte der Abstand nicht ausrei-
chen, kann der Konus gegen die Verkleidung vibrieren und der
Lautsprecher dadurch beschädigt werden.
Einbau der Hochtöner
Schneiden Sie unter Zuhilfenahme der beiliegenden Bohrschablone ein
entsprechendes Loch. Verlegen Sie das zuführende Anschlußkabel und

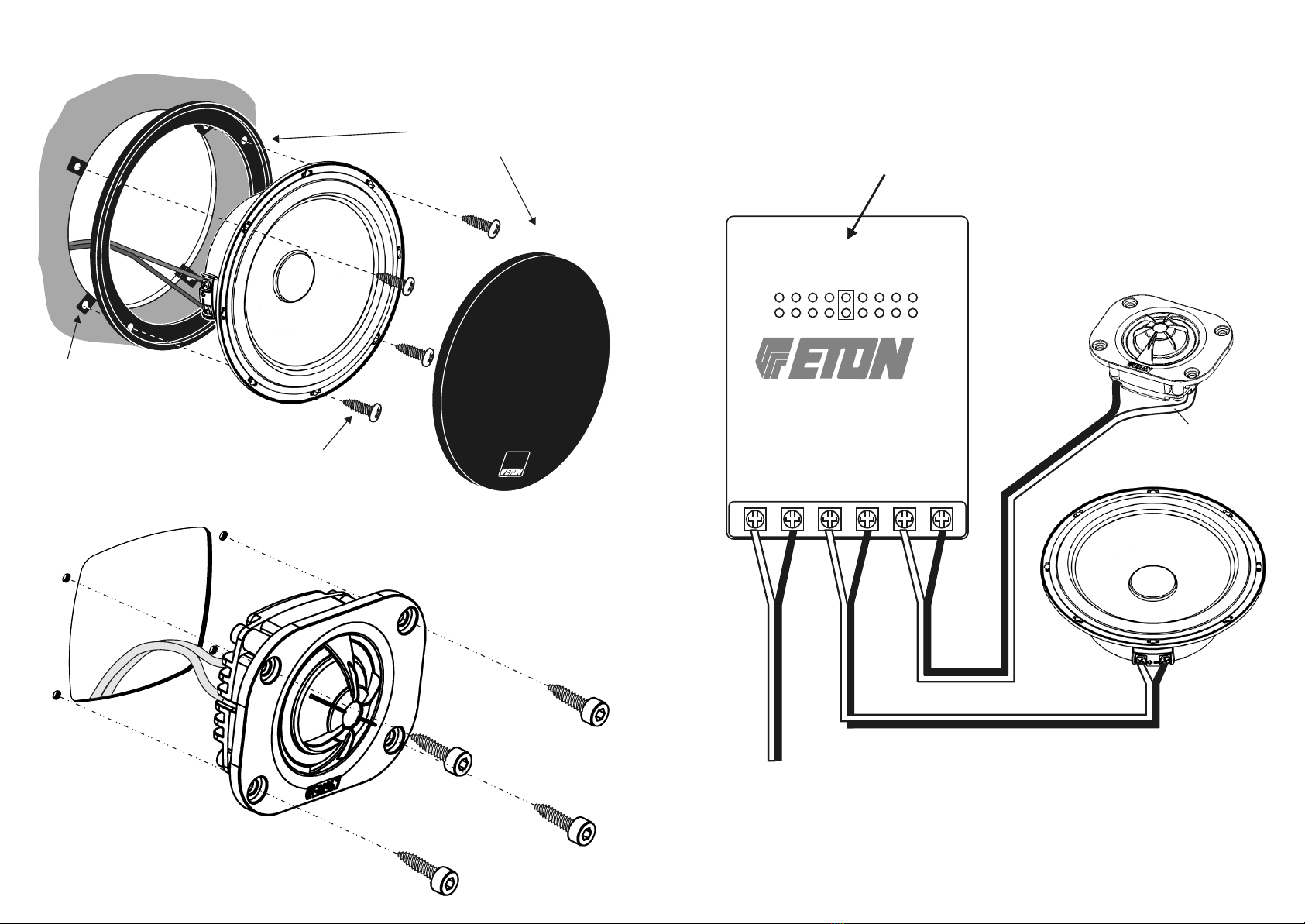

montieren die Teile wie in Abbildung 2gezeigt.
2. Schneiden Sie unter Zuhilfenahme der beiliegenden Bohrschablone
ein entsprechendes Loch in die Verkleidung und eventuell in das da-
hinterliegende Karosserieblech und bohren die Löcher für die Befe-
stigungsschrauben. Montieren Sie die Teile wie in Abbildung 1dar-
gestellt.
Achtung: Sollen zur Montage der Lautsprecher Karosseriebleche
ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer
Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Kar-
osserieteile kann die Betriebserlaubnis erlöschen.
Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeugher-
steller verwenden verschiedenste Befestigungsteile, die bei der De-
montage beschädigt werden können.
Achten Sie immer darauf, wenn Sie Kabel durch ein Blech verlegen, daß das
Kabel durch eine Kunststoffdurchführung geschützt ist und nicht von einer
scharfen Blechkante beschädigt werden kann, um Kurzschlüsse und daraus
resultierende Schäden am Verstärker oder der Lautsprecher zu vermeiden.
1. Folgen Sie den Anschlußplänen der Abildungen 3und 4, um das
Lautsprechersystem mit Ihrem Autoradio und eventuell mit einem
Verstärker zu verbinden.
Die Hochtöner dürfen nur über eine Weiche angeschlossen sein.
2. Nun können Sie die Fahrzeug-Batterie wieder anklemmen und das
Lautsprecher-System testen.
Achtung: Geben Sie keine Spannung auf die Hochtöner, bevor Sie sie
an die passive Weiche angeschlossen haben.
ELEKTRISCHER ANSCHLUSS
4

WICHTIG!
Richtige Hochtonpolarität im KFZ
Die richtige Polung von Hochtöner zu Tieftöner ist für die Klangqualität des
gesamten Soundsystems ein entscheidendes Kriterium. Eine falsche Polarität
kann auch den Klang des besten Lautsprechersystems "zerstören".
In manchen Fällen kann eine Umpolung (Pluspol mit Minuspol vertauscht)
der beiden Hochtöner zu einem besseren Klangergebnis führen. Dies kann
sich auf Grund des Einbauortes bzw. aus der Entfernung der Lautsprecher
zum Zuhörer, oder auch als Folge der Reflektionen im Fahrzeug ergeben.
Da dies sehr individuell ist, kann die Entscheidung erst nach dem Einbau der
Lautsprecher im Fahrzeug getroffen werden.
Beurteilung der richtigen Hochtonpolarität
Nach dem Einbau der Lautsprecher im Fahrzeug werden diese an die
mitgelieferte Frequenzweiche angeschlossen. Die Frequenzweiche ist vorerst
an einer leicht zugänglichen Stelle zu platzieren und am besten direkt vom
Fahrersitz aus erreichbar. Um die richtige Polung zu erkennen reicht in der
Regel der Betrieb eines Kanals (egal ob links oder rechts) völlig aus.
Eine korrekte Polung des Hochtöners lässt sich am einfachsten anhand der
Lautstärke beurteilen.
Den Lautstärkeregler so einstellen, dass die Musik in ihrer vollen Bandbreite
(Hochton-, Mittel- und Tieftonbereich) noch gut wahrnehmbar ist.
Lassen Sie einen Musikabschnitt abspielen (ca. 20-30 Sekunden) und achten
genau auf die Wiedergabe. Schalten Sie die Musik ab und verpolen Sie den
Hochtöner an der Frequenzweiche, in dem Sie die Anschlusskabel (plus /
minus) miteinander vertauschen. Hören Sie erneut das Musikstück und
versuchen Sie die Frage zu beantworten, welche der beiden
Anschlußmöglichkeiten die Lautere war. Wiederholen Sie den Versuch
solange, bis Sie sich ganz sicher sind.
Die lautere Wiedergabe zeigt die richtige Polung des Systems an!
Nach Festlegung der Polarität sollte die Hochton - Pegelanpassung noch
einmal überprüft werden.
Tips:
* Bei Dunkelheit oder mit geschlossen Augen lassen sich Hörunterschiede
meist besser erkennen.
* Bei der Auswahl, der für die Bewertung geeigneten Musik, sollte einer
komplexeren instrumentalen Besetzung mit mehreren akustischen
Instrumenten der Vorzug gegeben werden .
Sollte im Ausnahmefall die auf der Frequenzweiche vorhandene
Pegelanpassung dennoch nicht ausreichen (HT-Stellung auf -3dB, Hochtöner
immer noch zu laut) kann in Reihe zum Hochtöner ein Zusatzwiderstand von
2 - 6 Ohm vorgeschaltet werden. 5 6
Do not use your automobile until all components of the loudspeaker
system have been secured to the interior framework. Failure to do so
may turn a component into a dangerous, flying projectile during a
sudden stop or accident.
Do not drill or drive screws through any vehicle interior or carpeted
floor before inspecting the underside for potential punctures to control
lines or cables. Be sure to avoid all fuel lines, brake lines, electrical
cables or oil lines when planning the installation.
Before beginning installation of the loudspeaker system remove the
minus connector from the automobile battery in order to avoid
possible short circuits.
Caution: Use care when removing interior trim panels. Car manu-
facturers use a variety of fastening devices that can be damaged in the
disassembly process.
MECHANICAL INSTALLATION
Choosing a Location
For ease of installation use original factory speaker locations. Using these
positions will save considerable installation time and provide the best optical
integration. Avoid installing speakers behind thick stock fabric or cloth. This
could - especially in the case of tweeters - restrict output and reduce sound
volume.
Installation too close to reflective surfaces can negatively affect stereo imaging.
The distance between each mid/woofer and tweeter pair should not exceed 60
cm. We suggest first mounting the mid/woofer and attaching the cables. Then
you can determine the optimum tweeter location by auditioning the tweeters at
several positions in your automobile before permanent installation.
Installation of Mid/Woofer
If it is not possible to install the loudspeaker in the original factory speaker
location, the most used position is the door panel.
1. After choosing a location, carefully remove the trim panels. Be sure
that sufficient mounting depth is available and that no moveable
mechanical parts (window, window regulator handle) are restricted in
their functionality.

7
Whenever you run wires through sheet metal, use tape or grommets to properly
insulate the metal edges from cable jackets. This technique prevents chafing
and possible short circuits that could damage an amplifier or the loudspeakers.
1. Follow the wiring diagrams figures 3and 4 to connect the loud-
speaker system to your automobile radio and possibly to an ampli-
fier.
The tweeters should only be installed through a crossover.
2. Replace the automobile battery connector and test the loudspeaker
system.
Caution: Do not apply power to the tweeters without first installing
crossovers.
ELECTRICAL INSTALLATION
3. If you plan to use grilles or panels in front of the loudspeaker, ensure
that sufficient space is available for the path of the loudspeaker cone.
Should the distance not be sufficient, the cone could vibrate
against the grille or panel thus damaging the loudspeaker.
Installing the Tweeters
Use the enclosed drilling template to cut a suitable hole. Lay the leading
connector cable and mount the parts as shown in figure 2.
2. Use the enclosed drilling template to cut a suitable hole in the trim
panel and, if necessary, in the sheet metal behind. Drill holes for the
fastening screws. Mount the parts as shown in figure 1.
Attention: If sheet metal must be cut or removed contact your
authorized car dealer for professional advice. By damage to sup-
porting body structures the safety certificate may be withdrawn.
Caution: Use care when removing interior trim panels. Car manu-
facturers use a variety of fastening devices that can be damaged in the
disassembly process.
8
Important!
Correct high frequency polarity in the automobile
The correct polarity of tweeter to woofer is a decisive factor for the sound
quality of the entire sound system. A false polarity can even "destroy” the
sound of the best loudspeaker system.
In some cases a polarity reversal (exchanged positive and negative poles) of
both tweeters can result in sound quality improvement. This can result from
the mounting position, from the distance between loudspeaker and listener
or also from the sound reflections in the automobile. Since this is very
specific, it cannot be decided until the loudspeakers have been mounted in
the automobile.
Evaluation of the correct high frequency polarity
After the loudspeakers have been mounted in the automobile, they are
connected with the included crossover. At first the crossover should be
placed in an easily accessible position, preferably directly reachable from the
driver's seat. To recognize the correct polarity as a rule the operation of one
channel (either left or right) is sufficient.
The correct polarity of the tweeter can be evaluated most simply from the
volume.
Adjust the volume control so that the music can be clearly heard in its full
band width (high, mid and deep range).
Play a segment of music (about 20 30 seconds) and pay close attention to
the reproduction. Stop the music and reverse the poles of the tweeter on
the crossover by exchanging the connecting cables (plus / minus). Listen to
the music segment again and try to answer the question which of both
connections was louder. Repeat the experiment until you are completely
sure.
The louder reproduction shows the correct polarity of the system!
After the polarity has been decided upon tweeter level adjustment should be
reconsidered.
Tips:
* In the dark or with closed eyes the sound differences are usually more
audible.
* Use a complex instrumental music segment with several acoustic instruments
for the evaluation.
Should in an exceptional case the available crossover level adjustment still
not be sufficient (high frequency position at -3dB, with the tweeter still too
loud), it is permissible to switch in an additional resistor of 2 6 Ohm in
sequence to the tweeter.

+ Pol: grüne Kennlinie
+ pole: green marking
9
Einbau Mittel/Tieftöner
Flush mount of Mid/Woofer
Abbildung 1
Figure 1
Blechmutter
Tinnerman Nut
Blechschraube
Self-Threading Screw
Ring und Gitter
Ring and grille
Einbau Hochtöner
Flush mount of Tweeter
Abbildung 2
Figure 2
Anschlußplan für Weiche
Wiring diagram crossover
Abbildung 3
Figure 3
10
INPUT
WOOFER
TWEETER
TWEETER
WOOFER
+4dB
+3dB
+2dB
+1dB
0dB
_1dB
_2dB
_3dB
_4dB
INPUT
+ +
+
Zum Autoradio (Verstärker)
To the automobile radio (Amplifier)
Anpassung der Hochtönerlautstärke
adapting tweeter level
+ mit grünem Kennfaden
+ with green marking

V 21.888
Technische Daten / Specifications
MGS 180 2-Wege System / 2-Way Component System
70 W
Hexacone
4 Ohm
F - 22000 Hz
02200 Hz
88 dB SPL
72 x 56 mm
20 mm (depth)
165 mm ø
78 mm (depth)
Nennbelastbarbeit / Nominal Power
Konus / Cone Material
Impedanz / Nominal Impedance
Frequenzbereich / Frequency Response
Trennfrequenz / Crossover Frequency
Empfindlichkeit / Sensivity 1W/1m
Hochtönermaße / Tweeter Dimensions
Mittel/Tieftönermaße / Mid/Woofer Dimensions
WEICHE
CROSSOVER
WEICHE
CROSSOVER
WEICHE
CROSSOVER
WEICHE
CROSSOVER
TWEETER
TWEETER
TWEETER
TWEETER
MID/WOOFER
MID/WOOFER
MID/WOOFER
MID/WOOFER
VERSTÄRKER
AMPLIFIER
AUTORADIO / SOURCE UNIT
LF
LR
RF
RR
Anschlußplan für
2 Kanal
4 Kanal
Wiring diagram for
2-channel
4-channel
Abbildung 4
Figure 4
11
Table of contents
Other Eton Car Stereo System manuals
Popular Car Stereo System manuals by other brands

Sound Storm
Sound Storm SD10.1USA user manual

EMPHASER
EMPHASER EM-MBSUBR Installation & operating manual

Metra Electronics
Metra Electronics 95-7322 installation instructions

JVC
JVC KD-DV5507 Installation & connection manual

AXTON
AXTON ATC100 Installation & operation manual

Sony
Sony DSX-B700 operating instructions
