EVA ROYAL User manual

Instruction manual
Manuel d'instructions
Brugsanvisning
Bedienungsanleitung
EVA ROYAL

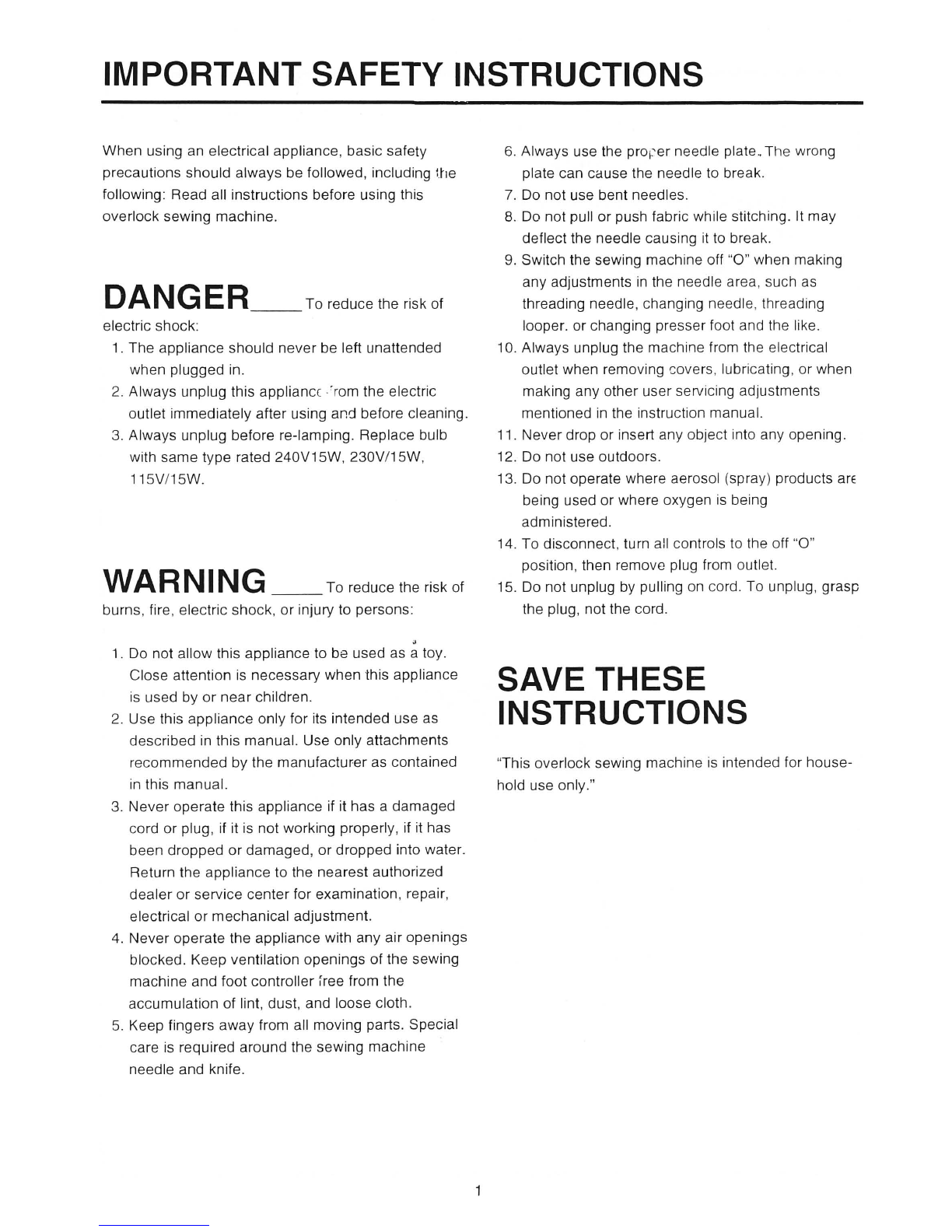

IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic safety
precautions should always be followed, including the
following: Read all instructions before using this
overlock sewing machine.
DANGER __ To reduce the risk of
electric shock:
1. The appliance should never be left unattended
when plugged in.
2. Always unplug this applianc c'r om the electric
outlet immediately after using and before cleaning.
3. Always unplug before re-Iamping. Replace bulb
with same type rated 240V15W, 230V / 15W ,
115V / 15W.
WARNING To reduce the risk of
burns, fire, electric shock, or injury to persons:
,
1. Do not allow this appliance to be used as a toy.
Close attention is necessary when this appliance
is used by or near children.
2. Use this appliance only for its intended use as
described
in this manual. Use only attachments
recommended by the manufactmer as contained
in this manual.
3. Never operate this appliance if it has a damaged
cord or plug, if it
is not working properly, if it has
been dropped or damaged, or dropped into water.
Return the appliance to the nearest authorized
dealer or service center for examination, repair,
electrical or mechanical adjustment.
4. Never operate the appliance with any air openings
blocked. Keep ventilation openings of the sewing
machine and foot controller free from the
accumulation of lint, dust, and loose cloth.
5. Keep fingers away from all moving parts. Special
care is required around the sewing machine
needle and knife.
6. Always use the pro ~ 'er needle plate. The wrong
plate can cause the needle to break.
7. Do not use bent needles.
8. Do not pull or push fabric while stitching. It may
deflect the needle causing it to break.
9. Switch the sewing machine off " 0" when making
any adjustments
in the needle area, such as
threading needle, changing needle, threading
looper. or changing presser foot and the like.
10. Always unplug the machine from the electrical
outlet when removing covers, lubricating, or when
making any other user servicing adjustments
mentioned
in the instruction manual.
11. Never drop or insert any object into any opening.
12. Do not use outdoors.
13. Do not operate where aerosol (spray) products
arE
being used or where oxygen is being
administered.
14. To disconnect, turn all controls to the off
"0"
position, then remove plug from outlet.
15. Do not unplug by pulling on cord. To unplug, grasp
the plug, not the cord.
SAVE THESE
INSTRUCTIONS
"This overlock sewing machine is intended for house-
hold use only."

PRESCRIPTIONS DE SECURITE IMPORTANTES
L'emploi d'un appareil electrique exige d'observer les
mesures de securite suivarites:
DANGER ___ Pour la protection contre
tout choc electrique:
1. Ne pas laisser la surjeteuse sans surveillance tant
qu 'elle est raccordee au reseau.
2. Apres usage et avant un nettoyage, separer tou-
jours la machine du reseau.
3. Relirer la fiche du reseau pour changer une
ampoule. Employer des ampoules de meme type:
230 volts / 15 watts.
ATTENTI0 N __ Pour eviter des
brOlures, un feu, un choc electrique ou des blessures
de personne:
1. Ne pas prendre la surjeteuse pour un jouet. La
plus grande prudence est de mise quand la
machine est utilisee par des enfants ou se trouve
aleur proximite.
2. Uliliser la surjeteuse seulement dans Ie but
d'accomplir les travaux decrits dans ce livre
d'inslruclions. N'employer que les accessoires
recommandes par Bemina.
3. Ne pas emp lo yer la surjeteuse, si les cables ou les
prises sont abimes, si elle ne fonctionne pas sans
problemes, si elle est tombee par terre ou dans
I'eau, ou bien a ete endommagee. Apporter vot re
surjeteuse pour reparation ou verification aupres
de I'agent Bemina
Ie plus proche ou du specialiste
correspondant.
4. Duranl I'emploi de la surjeteuse, ne pas boucher
les fenles d'aeration ainsi que la pedale par des
bouts de
fil , de la poussiere et des dechets de
lissu.
5. Eloigner les dOigts de toute piece en mouvement.
Une prudence loute particuliere s'impose a
proximite des aiguilles et des couteaux de la
surjeleuse.
6. Utiliser toujours la plaque aaiguille originale de la
surjeteuse Bemina. Une autre plaque peut
provoquer
la cassure de I'aiguille.
7. Ne pas utiliser d'aiguilles courbees.
8. Durant
la couture, ne pas tirer sur Ie tissu, ni Ie
pousser, cela peut provoquer la cassure de I'aiguille.
9. Placer I'interrupteur principal sur "0" lars de toute
activite aproximite des aiguilles, par ex. pour
enfiler, changer d'aiguille ou de pied-de-biche, etc.
10 . Priere de toujours retirer la prise du reseau lorsque
vous effectuez, sur la surjeteuse, des travaux
d'enlretien mentionnes dans
Ie mode d'emploi,
comme I'huilage, I'enlevement du capot, etc.
2
11. Ne pas introduire d'objets dans les ou vertures de
la machine.
12. Ne pas employer la surjeteuse en plein air.
13. Ne pas employer
la surjeteuse dans un local ou
I'on utilise des produits avec gaz propulseur
(spray) ou de I'oxyge ne .
14. Pour la mise hors service, placer Ie commutateur
principal sur "0" et retirer la fiche du reseau.
15. Debrancher
en tirant sur la fiche et non sur Ie cable.
16. En cas de non utilisation, I'appareil devrait, en
principe, etre separe du reseau en relirant la prise.
ENTRETIEN DES
PRODUITS A DOUBLE
ISOLATION
Un produit adouble isolation est equipe de deux
isolations au lieu d'une mise a la terre. La mise a la
terre n'est pas prevue sur un produit adouble isolation
et ne devrait donc pas etre employee. L 'B ntretien d' un
produit adouble isolation qui exige de grands soins et
des connaissances poussees sur
Ie systeme, doit
donc etre realise seulement par du personnel qualifie.
N'employer'que des pieces de rechange originales
pour I'entretien et la reparation. Un produit adouble
isolation est designe de
la maniere suivante: "Isolation
double"
ou "A double isolement".
Le symbole 10 I peut egalement ca ra cteriser un tel
produit.
PRIERE DE
CONSERVER
SOIGNEUSEMENT
LES PRESCRIPTIONS
DE SECURITE
Cette surjeteuse est destinee seulement a un usage
familial.

"VIGTIGE SIKKERHEDS ANVISNINGER"
Ved brug af en eletriksoverlock maskine skal
grundsikkerhedforanstaltningerne altid f0lges, ogsa
f0lgende:
1. La:s aile instruktionerne f0r brug af denne
overlock maskine.
2. Denne overlock maskine
er lavet til aim.
husholdningsbrug.
En overlock maskine rnA aldrig efterlades nAr den
er tilsluttet el-nettet. Tag altid stikket ud af
stikkontakten efter brug, og f0r reng0ring af
overlock maskinen.
ADVARSEL 11
For at undgA forbrrendning, i1d, e1ektrisk st0d eller
anden skade
om person..........
1. Lad ikke overlock maskinen blive brugt som
leget0j. Opsyn
er n0dvendig nAr overlock
maskinen bliver brug
af et bam.
2. Brug kun denne overlock maskine til det
pAtrenkte brug, som beskrevet i brugsanvis-
ningen.
3. Brug aldrig symaskinen
.....hvis den har beskadiget ledning eller stikprop
.....hvis den ikke k0rer ordentligt.
.....hvis den
h~vreret tabt eller beskadiget.
.....hvis den har vreret tabt i vand.
Indlever symaskinen til nrermeste autoriserede
for-
handler eller servicecenter til eftersyn, reparation,
elektrisk eller mekanisk justering.
4. Brug aldrig symaskinen hvis ventiiationsAbning-
erne
er blokerede. Hold ventiiationsAbningerne
pA overlock maskinen, og fodpedalen fri for
st0v og 10se trrevler.
5. Tab aldrig noget ind i overlock maskinen eller
isret genstande i Abningerne pA overlock
·maskinen.
6. Brug ikke overlock maskinen udend0rs.
3
7. Brug ikke overlock maskinen hvor spray
produkter bliver brugt eller hvor oxygen
bliver administreret.
8. Ved afbrydelse, sret knapperne pA "OFF"
position, og tag stikket ud af stikkontakten.
9. Afbryd ikke ved at trrekke i ledningen. Ved
afbrydelse tag fat i stikket, ikke i ledningen.
10. Hold fingrene vrek fra aile bevregelige dele.
Stor forsigtighed krreves omkring nAlene og
kniven.
11. Brug ikke b0jede
nAle.
12. Trrek eller hiv ikke i stoffet under syningen.
Det vii beskadige nAlene
sA de knrekker.
13. Sret overlock maskinens trendlsluk knap pA
"OFF" position, nAr der skal laves justeringer
i
nAle omrAdet, f.eks. at trAde eller skifte
nAlene.
14. Afbryd altid pA net-stikket f0r udskiftning
af el-prere. Udskift preren med en 15 watt's
prere (E-14, 15W, 230V).
GEM DISSE
ANVISNINGER

WICHTIGE SICHERHEITSHINWEISE
Beim Gebrauch eines elektrischen Gerates sind
folgende Sicherheitsmassnahmen zu beachten:
GEFAHR __ Zum Schutzvor
elekt is chem Schlag:
1. Die Overlockmaschine nie unbeaufsichtigt stehen
lassen, solange sie am Stromnetz angeschlossen
ist.
2. Nach Gebrauch und vor einer Reinigung die
Maschine immer vom Stromnetz trennen.
3. Vor einem Gluhlampen wechsel immer
Netzstecker herausziehen. Nur
230V / 15W
Gluhlampen verwenden.
ACHTUNG __ zumSchutzvor
Verbrennungen. Brand. elektrischemSchlag und
Verletzungen von Personen:
. 1. Die Overlockmaschine nicht als Spielzeug
benutzen. Erhbhte Vorsicht ist geboten, wenn die
Maschine von Kindern oder
in der Nahe von
Kindern gebraucht wird.
2. Die Overlockmaschine nur zu dem in diesem
Anleitungsbuch beschriebenen Zweck benutzen.
Es ist nur das vom Hersteller empfohlene Zubehbr
zu verwenden.
3. Die Overlockmaschine nicht benutzen, falls Kabel
oder Stecker beschadigt sind, die Maschine nicht
stbrungsfrei naht, sie auf den Boden oder ins
Wasser fallengelassen oder beschadigt wurde.
Bringen Sie Ihre Overlockmaschine zum
nachstgelegenen Handler oder entsprechenden
Fachmann zur Uberprufung oder Reparatur.
4. Bei Gebrauch der Overlockmaschine
Luftungsschlitze nicht blockieren und diese
freihalten von Fusseln, Staub und
Stoffruckstanden.
5. Finger von allen beweglichen Teilen fernhalten.
Spezielle Vorsicht ist im Bereich der Overlock-
Nadeln und -Messer geboten.
6. Immer eine original Overlock-Stichplatte benutzen.
Eine fa!sche Stichplatte kann zu Nadelbruch fuhren.
7. Keine krummen Nadeln benutzen.
8. Wahrend des Nahens den Stoff weder ziehen
noch stossen. Das kann
zu Nadelbruch fUhren.
9. Hauptschalter immer auf ,, 0 " stelien bei Tatigkeiten
im Bereich der Nadeln wie Einfadeln, Nadeln
wechseln, Nahfuss wechseln, usw.
10. Bei den im Anleitungsbuch aufgefuhrten
Unterhaltsarbeiten bei gebffneter Maschine, wie
Greifer einfadeln, Messer hochstelien, Olen,
Gluhlampen wechseln usw. die Overlockmaschine
vorher immer vom Stromnetz trennen.
4
11 . Keine Gegenstande in Offnungen an der Maschine
stecken.
12. Die Overlockmaschine nicht
im Freien benutzen.
13. Die Overlockmaschine nicht benutzen wo
Treibgasprodukte (Sprays) oder Sauerstoff
verwendet werden.
14. Zum Ausschalten Hauptschalter auf
,, 0 " stelien
und Stecker herausziehen.
15 . Beim Trennen vom Stromnetz immer am Stecker
und nicht am Kabel ziehen.
16. Grundsatzlich
so lite das Gerat bei Nichtgebrauch
durch Ausziehen des Steckers vom Stromnetz
getrennt werden.
WARTUNG DOP-
PELISOLIERTER
PRODUKTE
Ein doppelisoliertes Produkt ist mit zwei Isolationseinheiten
anstelle einer Erdung ausgestattet. Ein Erdungsmittel
ist in einem doppelisolierten Produkt nicht entha lt en
und solite auch nicht eingesetzt werden. Die Wartung
eines doppelisolierten Produktes erfordert hbchste
Sorgfalt und beste Kenntnisse des Systems und so lite
daher nur von qualifiziertem Personal vorgenommen
werden. Verwenden Sie fur Service und Reparatur nur
Original-Ersatzteile. Ein doppelisoliertes Produkt ist
folgendermassen gekennzeichnet: ..Doppelisolierung"
oder "Doppeltisoliert ".
Das Symbol I0 Ikann ebenfalls ein solches Produkt
kennzeichnen.
SICHERHEI TSHIN-
WEISE SORGFALTIG
AUFBEWAHREN
Diese Overlockmaschine ist nur fUr den
Haushaltgebrauch bestimmt.

5
Contents
Safety regulations
5 Contents
7 Details of the machine
7 -Details of the machine
9
Preparing the machine
9 -Accessories
9 -Accessory Box
9 -Looper cover
9 -Cloth plate cover
11 -Attaching the foot control
11 -Sewing speed
11 -Assembling the thread stand
11 -Thread cones
11 -Power/light switch
13. Using the machine
13. -Handwheel
13. -Presser foot lifter
13. -Changing the presser foot
15. -Inserting needles
15. -Raising the upper knife
17. Threading
17. -Threading/Preparation
17 . -Upper looper (Green)
19. -Lower looper (Red)
21. -Right needle (Blue)
23. -Left needle (Yellow)
23. -After threading
25
Trial sewing, thread tension
25
-Sewing test
25
-Check your tnal run
27
Adjusting the thread tension
27
-Adjusting the thread tension
29.
Adjustments and settIngs
29. -Adjustment of stitch length
29. -Cutting width
29. -Stitch plate
31
Differential feed'
31
-Differential feed'
31
-Gathering'
33
Automatic threadev
33
auto switch off
35
Practical sewing
-3 thread overlock
-3 thread rolled
hem
-Unpicking seams
37 Maintenance
-Changing light bulb
-Cleaning and lubricating
39
Trouble shooting guide
43
Technical data

Table des matieres
2 Cons ignes de securite
6 Table de matiere
8 Details de la machine
8 -Details de la machine
10 Preparation de la machine
10 -Accessoires
10 -Coffret d'accessoires
10 -Couvercle du boucleur
10 -Plateau de travail
12 -Raccorder la pedale de commande
12 -Vitesse de la couture
12 -Montage du support des fils
12 -Mise en place des babines
12 -Interrupteur principal et d'eclairage
14
Mise en service de la machine
14 -Volant
14 - Elevateur
du pied-de biche
14 -'Remplacement du pied-de-biche
16 -Remplacement des aiguilles
16 -Relevage du couteau superieur
18 Enfilage
Hl -Preparation de I'enf il age
18 - FI I du boucleur superieur (b leu)
20 ·Fil du boucleur inferieur (rouge)
22 ·
FiI d'aiguille de droite (vert)
24 -
Fil d'alguille de gauche (jaune)
24 -Terminer I'enfilage
26 Echantillon d' essai , tension de fil
26 -Echantillon de couture
26 -Verification de I'e'chantillon
28 Adaptation des tensions de fil
28 -Adaptation
des tensions de fil
30 Reglage et utilisation
30 -Longueur de point
30 -Largeur de coupe
30 -Plaques aaiguille
32
Entrainement differentiel •
32 -Entrainement differentiel .
32 -Fronyage •
36 Coutures pratiques
-Surjet a3 fil s
-Ourlet roule a3 fils
-Decoudre une couture
38
Entretien
-Les couteaux
-Remplacer I'ampoule
-Nettoyage et huilage
40 Eliminer les defauts soi-meme
43 Specifications techniques
Indholdsfortegnelse
3. Sikkerhedsanvisning
6. Indh ,oldsfortegnelse
8. Lokalisering
sf delene
10. K1argJiring sf maskinen
-Tilbeh0r
-Tilbeh0rsreske
-Gribedreksel
-Sidedreksel
12. K1argllring
af maskinen
-P!sretning at fodpedal
-Syhastighed
-Samling at telcskopstang
-P!sretning at spolehrettet
-"ON/OFF" knap
14.
Brug af overlock maskinen
-Hfmdhjul
-Trykfodslofter
-Udskiftning aI trykfod
16.
Brug af overlock maskinen
-Isretning aI n;\le.
-Udlosning aI overkniv
18.
Tradning
- Tr~dning aI maskinen
-Overgriber (Gron)
20.
Tr~dning (Rod)
22. Tr;\dning
(Bl~)
24 . TrAdning (Gul)
- Eftertr~dning
26.
Prove syning, tradsprending
-Prove syning
-Kontrol af prove syningen
28.
Justering af tr.1dsprending
-lustering af tr;\d spre nding
30.
Justering og indstilling
-lustering aI stinglrengde
-Skrerevidde
-Hvordan stingpladen bruges
32. Differentiale
transportor
-Rynker
34 .
autamatisk traadning
34,
aata switch aff
36 .
Praktisk syning
- 3 tr;\det overlock
- 3 tr~det rullesom
-Opsprretning aI som
38 . Vedligeholdelse
-Udskiftning af prere
-Rengoring og smoring
41 .
Problem skema
44 . Teknisk data
6
Inhalt
Sicherheitsvorschriften
6 Inhaltsverzeichnis
8 Details der Maschine
8 -Details der Maschlne
10 Bereitstellen der Maschine
10 -Zubehcir
10 -Zubeh ii rbox
10 -Greiferdeckel
10 -Stoffauffangbehalter plazleren
10 -S toffauflagedeckel
12 -Fussanlasser an s ch l 18sse n
12 -Nahgeschwindlgkelt
12 -FadenfUhrung mantleren
12 -Fadenspulen au fs etzen
12 -Haupt- und Lichtschalter
14. Inbetriebnahme der Maschine
14. -Handrad
14. -Nlihfusslifter
14. - Nlifuss wechsein
16. -Nadeln einsetzen
16. -Obermesser hochstellen
18 Einfadeln
18 -Einfadeln vorbereiten
18 -Obergreiferfaden (blau)
20 -Untergreiferfaden (rat)
22 -Rechter Nadelfaden (grun)
24 -Linker Nadelfaden (gelb)
24 -Einfadeln abschliessen
26
Nahprobe , Fadenspannung
26 -Nahprobe
26 -Nahprobe prOfen
28 Fader,spannungen anpassen
28 -Fadenspannungen anpassen
30 Einstellen und Bedienen
30 -Stichlange
30 -Messerposltion
30 -Stichplatte
32
Differentialtransport •
32 -Differentialtransport .
32 -EiOlreihen .
34 autamatische fadenfi'lhrung
34 auta switch aff
36 Praktisches Nahen
-3-Faden Overlock
-3-Faden Rolisaum
-Stiche auftrenn
en
38 Wartung
-GIOhlampe we<;hseln
-Reinigen und Olen
42 Hilfe bei Storungen
44 Technische Daten

14
23
25
13
8
7
9
10
11
4
1
2
7
22
21
12
20
19
18
24
16
17
15
3
6
4
5
Details of the machine
Details of the machine
Looper cover
2 Looper cover openi ng indent
3 Knife guard
4 Cloth plate
5 Stitch plate
6 Presser foot
7 Lower looper tension dial
8 Upper looper tension dial
9 Right needle tension dial
10 Left needle tension dial
11 Thread take up cover
12 Thread guide plate
13 Accessory box
14 Bulb cover
15 Power/light switch
16 Handwheel
17 Machine socket
18 Thread stand
19 Anti-vibration cone
20 Spool holder pin
21 Retractable support rod
22 Open thread guide
23 Presser foot lifter
24 Stitch length dial
25 Differential feed dial

Details de la machine
Details de la machine
1. Couvercle du boucleur
2. Guidage pour I'ouverture du
couvercle du boucleur
3. Capot du couteau
4. Capot pour ouvrir
Ie plateau de
travail
5. Plaque aaiguille
6. Pied-de-biche
7. Regulateur de tension du Iii de
boucleur inlerieur
8. Regulateur de tension du til de
boucleur superieur
9. Regulateur de tension du Iii
d'aiguille de droite
10. Regulateur de tension du Iii
d ' ai~uille de gauche
11" . Capot du tendel:1r de Iii
12. Tige de guidage des lils
13. Coffre! d'accessoires
14. Capot de I'ampoule
15. Interrupteur principal et
eclairage
16. Volant
17. Prise
18. Support de broches abobines
19. Antivibreur
20. Broche abobine
21. Support de guide-Iii
telescopique
22. Guide-Iii ouvert
23. Elevateur du pied-de-biche
24. Selecteur de longueur de point
25. Selecteur du
mecanisme
d'avance adifferentiel •
Lokalisering af delene
Lokalisering af delene
1. Griberdreksel
2. Til Abning af griberdreksel
3. Kniv afskrermer
4. Side dreksel
5. Stingplade
6. Trykfod
7. Undergriber trAdsprendingsknap
8. Overgriber trAdsprendingsknap
9. H0jrenAls trlidsprendingsknap
10 . VenstrenAls trAdsprendingsknap
11. TrMgiver dreksel
12. TrMf0replade
13. Tilbeh0rsreske
14. Lampedreksel
15. ON/OFF knap
16 . HAndhjul
17. Net-stik forbindelse
18 . Spolestand
19. Spoleholder
20. Spolepind
21. Teleskop trlidf0rerstang
22. TrAdf0rer
23. Trykfods10fter
24. Stinglrengdeknap
25. Differentiale transport0rknap
8
Details der Maschine
Details der Maschine
;/
1 Greiterdeckel
2 FOhrung zum C>flnen des
Greilerdeckels
3 Messerabdeckung
4 Stoffaullagedeckel
5 Stichplatte
6 Nahluss
7 Untere
Greilerfadenspannung
8 Obere
Greilerfadenspannung
9 Rechte
Nadelladenspannung
10 Linke Nadelladenspannung
11
Fadenhebel-Abdeckung
12 FadenfOhrungsleiste
13 Zubehbrbox
14 GIOhlampenabdeckung
15 Haupt- und Lichtschalter
16 Handrad
17 Maschinensteckdose
18 Garnrolienstander
19 Vibrationshemmer
20 Spulenhalterstift
21 Ausziehbarer
FadenfOhrungsstab
22 Offene FadenfOhrung
23 Nahlusslifter
24 Wahlknopl fOr Stichlange
25 Wahlknopl fOr
Differentialtransport*

r/
~~
(~ ~ 7
9
Preparing the machine
Accessories
1 Screwariver
2 Tweezers
3 Oiler
4 Cleaning brush
5 Set of needles HAx1
6 Net
7 Spool caps
8 Waste collector
9 Hexagon wrench
10 Upper knife
Accessory Box
All standard accessories are
stored in the box. Pullout to open.
push
in to close.
Looper cover
To open push to the right with your
thumb in the indent and tilt towards
you. T
o. close push it up and the
cover engages automatically.
Waste collector
Fabric waste will be collected as
you sew. Push the waste collector
under tile front of the machine and
slightly
to the left towards the cloth
plate cover.
Cloth plate cover
To open push the lever up.
To close push the cover
up to the
right, it snaps into position
automatically.

Preparation de la
machine
Accessoires
1 Tournevis
2 Pincette
3 Filet
4 Pinceau
5 Huileur
6 Couteau superieur
I Disques de deviation du fil
8 Assortiment d'aiguilles HAx1
9 Clef coudee a six pans
1(' Couteau
Coffret d'accessoires
Pour ouvrir, tenir Ie coffret par Ie
bas et tirer vers la gauche. Tous
les accessoires standard peuvent
y prendre place. Refermer
en
poussant Ie coffret ve rs la droite.
Couvercle du boucleur
Pour ouvrir Ie couverc le du
boucleur, Ie pousser vers la droite.
puis
Ie rabattre vers I'avant.
Pour refermer
Ie couvercle, Ie
rabattre vers Ie haut.
II s'encliquette alors
automatiquement ve
rs la gauche.
Mise en place du
recuperateur
de tissu
Les chutes de tissu sont captees
aussit6t apres
la coupe.
Glisser Ie recuperateur depuls
I' avant sous la machine, puis Ie
pousser legerement vers la
gauche c ~n tr e Ie plateau de
travail.
Plateau de travail
Le plateau de travail s'ouvre
au tomatiquement en appuyant sur
Ie petit levier vers Ie haut et en
rabattant
Ie plateau d~ travail vers
la gauche.
Pour refermer, appuyervers Ie
haut et a droite jusqu'a ce que Ie
plateau de travail s'encliquette.
Klargf'fring af maskinen
Tilbeh0r
1. Skruetrrekker
2, Pincet
3, Olie
4. B0rste
5. Et sret
nAte
6. Net
7. Spolehretter
8. Opsamlingsbox
9. Umbracco n0gle
10. Overkniv
Tilbeh0rsreske
Alt standard udstyr er opbevaret
i boxen. Trrek ud for at
Abne,
tryk in for at lukke.
Gribedreksel
For at Abne skub drekselet til h0jre
og imod Dem. For at
lulle 10ft
IAgen, og den viI automatisk lille .
Opsamlingsbox
Fraklip viI blive opsamlet i boxen
mens du syr. Skub opsamlerboxen
ind foran maskinen
Side dreksel
For at Abne dreksel, tryk knappen
opad.
For at lukke dreksel, skub
drekselet op til h0jre, og den viI
automatisk glide
pA pI ads.
10
Bereitstellen der
Maschine
Zubehor
1 Schraubenzieher
2 Pinzette
3 Oler
4 Pinsel
5 Nadelset HAx1
6 Netz
7 Garnableiterscheiben
8 Stoffauffangbehalter
9 Inbusschlussel
10 Messer
Zubehorbox
Zum Offnen unten halten und nach
links ziehen.
In der
Zubehorbox befinden sich die
StandardiubehOre.
Zum Schliessen die Zubehorbox
nach rechts schieben.
Greiferdeckel
Zum Offnen den Greiferdeckel
nach rechts schieben und nach
vorne klappen.
Zum Schliessen den Deckel nach
oben klappen, der Deckel rastet
links ein.
Stoffauffangbehalter plazieren
Stoffabfallbehalter von vorne unter
die Maschine und leicht nach links
gegen den Stoffauflagedeckel
schieben.
Der Stoffabschnitt wird sofort nach
dem Schneiden aufgefangen.
Stoffauflagedeckel
Zum Offnen den Hebel nach oben
drucken und den
Stoffauflagedeckel nach links
herunterklappen.
Zum Schliessen den
Stoffauflagedeckel nach oben
rechts drucken, der Deckel rastet
ein.

A
.A
0ff
ON~ 0
1
11
Preparing the machine
Attaching the foot control
Plug foot control into machine
socket (A) and then into main
socket (8).
Sewing !!peed
The sewing speed can be
adjusted by increasing or
decreasing the pressure on the
foot control(C).
Assembling the thread stand
Raise the support rod fully,
turning slightly until tile
positioning catches engage.
Thread cones
The anti-vibration cone should
be used with the wider edge to the
bottom on the spool holder
pin when sewing with cones.
When using household spools
remove the anti-vibration cones.
Place spool on spool holder pins
and push the spool caps on.
If threads slip and get twisted,
cover the spools with the nets
supplied in the accessory box.
Powerllight switch
The power switch is conveniently
placed on the handwheel side of
the machine.
"I" - ON
" 0" -OFF

Preparation de la
machine
Raccorder de la pedale de
commande
8rancher la pedale dans la prise
de
la surjeteuse (A), puis relier la
fiche (8) au reseau. La pedale de
commande (C) permet de modifier
la vitesse de couture.
Vitesse de couture
La vitesse de couture (C) peut etre
modifiee en appuyant plus au
moins sur la pedale de
commande.
Montage du support des fils
Tirer la .tige jusqu'en butee, tourner
legerement jusqu'a ce que la tige
s'encliquette.
Mise en place des bobines
Si vous utilisez des cones
normaux, installez les antivibreurs
sur les broches en veillant a
ce
que leur cote large se trouve en
bas.
En cas d'utilisation de bobines de
menage, les antivibreurs doivent
etre retires. Installez les bobines,
puis posez les rondelies de main-
tien sur les broches.
Pour des fils fins qui se deroulent
facilement du cone,
il faut recouvrir
les bobines avec des fi lets
contenus dans Ie coffret
d'accessoires.
Interrupteur principal et
d'eclairage
L 'i nterrupteur principal figure en
bonne place du cote du volant,
devant la prise.
"I" -MARCHE
"0" -ARRET
K1argf'Jring af maskinen
Tilslutning af fodpedal til overlock
Isret maskinstikket i (A)
stikforbindelsen, og net-stikket
i
vregkontakten, som vist.
Sy hastighed
Sy-hastigheden reguleres via
fodpedalen. Ved at trykke p!
fodpedalen 0ges hastigheden.
Teleskopstang
Trrek teleskop tr!df0restangen helt
op. Drej tr!df0restangen i position
indtil den klikker. Tr!df0reren skal
stoppe direkte 'ovenover spole-
pindene.
P!sretning af spolehrette og net.
N!r De bruger en liUe trAdspole,
fjern spoleholderen fra spolepinden
Placerer derefter tr!dspolen med
revm;n foroven, og sret spolehrette
p! .
Hvis trAden glider ned fra spolen
under tr!dningen eUer syningen,
sret en net over tr!drullen som
illustreret, for at forhindre at
tr!den slAr knuder. Nettene er
standard tilbeh0r.
ON/OFF knap
On/Off knappen er placeret p!
h0jre side af overlock'en under
h!ndhjulet.
"1" - ON
"0" - OFF
12
Bereitstellen der
Maschine
Fussanlasser anschliessen
Ansehlusssteeker fur
Fussanlasser
in die
Overlockmasehinensteckdose
(A)
slecken und anschliessend den
Netzsteeker (8) mit der
Netzsteckdose verbinden.
Ni:ihgeschwindigkeit
Durch mehr oder weniger Druck
auf den Fussanlasser
(C) kann die
Nahgesehwindigkeit verandert
werden.
Fadenflihrung montieren
Den FadenfLihrungsstab bis zum
Ansehlag ausziehen, drehen bis er
einrastet.
Fadenspulen aufsetzen
Fur norma Ie Fadenkonen die
Vibrationshemmer mit breiter
Seite nach unten auf die
Spulenhalterstifte stecken.
Fur Haushaltspulen die
Vibrationshemmer entfernen.
Fadenspulen aufsteeken und die
Garnableiterseheiben auf die
Spulenhalterstifte steeken.
Fur feine Faden, die leieht naeh
unten rutschen, die Spulen mit
den Netzen aus der Zubehorbox
uberziehen.
Haupt- und Lichtschalter
Der Hauptschalter ist reehts
unterhalb des Handrades plaziert.
..I" -Ein
,, 0 " - Aus·

13
Using the machine
Handwheel
The handwheel turns
counterclockwise.
Presser foot lifter
To raise the presser foot, raise
the lever on the rear of the
machine until
it engages.
Changing the presser foot
-Switch the machine off " 0" .
-Raise the presser foot.
Press the catch (A) <to release the
presser foot from the clamp.
Raise the presser foot lifter to the
highest position and remove the
presser foot sale to the left.
To attach the presser foot sale,
place
it under the shaft-The
groove in the shaft should line up
exactly with the presser foot pin.
Lower the shank and the presser
foot will engage automatica!ly.

Mise en service de la
machine
Volant
Le volant tourne dans Ie sens
inverse des aiguilles d'une montre.
EI~vat~ur de pied-de-biche
Pour relever Ie pied-de-biche,
actionner
Ie levier de l ' eiE~vateur
vers Ie haut, jusqu'a ce qu'il reste
en position.
Remplacement du pied-de-biche
-Debrancher la machine du
rescau et placer I 'i nterrupteur
principal sur
"0".
- Relever Ie pied-de-biche.
- Tourner
Ie volant vers I'avant
pour amener les aiguilles a leur
position la plus haute.
-Actionner
Ie le vier (A) pour
desserrer
Ie pied-de-biche
completement, puis retirer
la
semelle du pied-de-biche en
tirant ve
rs la gauche.
Pour fixer
la semelle du
pied-de-biche, placer celle-ci sous
la barre en veillant a ce que la
rainure se trouve positionnee juste
au-dessus de
la broche. Abaisser
ensuite
la barre du pied-de-biche.
Ce dernier s'encliquette
automatiquement.
Brug ar maskinen
HAndhjul
HAndhjuIet skal drejes imod Oem.
TrykfodsI0fter.
For at hreve trykfoden. hrev
trykfodsI0fteren bag pA overlock-
maskinen.
Udskiftning af trykfod.
Sluk for overlockmaskinen (OFF).
hrev trykfoden. Tryk pA udI0ser
knappen (A). og trykfoden viI faIde
af.
Ved pAsretning af trykfoden. placer'es
trykfoden sA stiften pA trykfoden
ligger lige under rillen
pA
trykfodsholderen. Srenk trykfods-
stangen
og trykfoden viI automatisk
vrere fast gjort.
14
Inbetriebnahme der
Maschine
Handrad
Das Handrad dreht sich
im
Gegenuhrzeigersinn.
Niihfusslifterhebel
Durch Hochklappen des
Lifterhebels den Nahfuss
hochstellen.
Nahfuss auswechseln
-Maschine ausschalten,
Hauptschalter auf
,, 0 ".
-Nahfuss hochstellen.
-Handrad vorwarts drehen und
Nadeln in die hb chste Stellung
bringen.
-Auslbsehebel (A) drOcken. Der
Nahfuss Ibst sich aus seiner
Halterung. Den Nahfusslifterhebel
ganz nach oben drOcken und die
Nahfussohle nach links
wegziehen. Zum Befestigen den
Nahfuss unter den Schaft legen.
Die Rille des Schaftes soli dazu
genau
Ober dem Stift des
Nahfusses liegen. Den Schaft
senken. Der Nahfuss rastet ein.

J
t
15
Using the machine
Inserting needles
-Switch the machine o ff "0".
Disconnect machine from
electricity supply.
-Turn the handwheel until needles
are fully raised.
-Lower the presser foot.
-Use the hexagon wrench
to
loosen the needle setscrew.
Remove needle.
-Insert the needle flat side
towards the back, as far
as
possible into the needle clamp.
Tighten
th e screw.
-The left needle
is set higher than
the right needle.
Raising the upper knife
-Turn the handwheel to raise the
needles.
-Open
th e looper cover.
-Press the upper knife hOlder'to
the right. Turn the kn ob
clockwise until the knife engages.
-Close the looper cover.
To lower the upper knife:
-Turn the knob anti-clockwise.
The knife snaps automatically
into its lower position, Close the
looper cover.

Mise en service de la
machine
Remplacment des aiguilles
-Debrancher la machine du
reseau et placer I'interrupteur
principal sur
"0" .
-Tourner Ie volant pour amener
les aiguilles a leur plus haute
position.
-Abaisser
Ie pied-de-biche.
- A I'aide de la clef coudee a six
pans, desserrer les vis de fixation
des aiguilles, puis retirer les aigu-
il les.
-Introdui
re les aiguilles avec Ie
cote plat vers I'arriere, jusqu'en
bu tee.
Resser les vis
-L
'a iguille de gauche est plus
haute que I'aiguille de droite..
Relevage du couteau superieur
- Debrancher la machine du
reseau et placer I'interrupteur
principal sur
"0".
- T ou rner Ie volant et amener les
aiguilles aleur plus haute
position.
-Ouvrir
Ie couvercle du boucleur.
-Appuyer
Ie suppo rt du couteau
supe ri eur ve rs la droite, jusqu'er
butee.
-TOllrner
Ie bouton dans Ie sens
des aiguilles d'une montre,
jusqu'a ce que Ie couteau
s'encliquetle.
-Refermer
Ie couvercle du
boucleur.
Pour abaisser Ie ~ . ~teau uperieur:
-Presser Ie bouton a droite et Ie
tourner a I'avant; Ie couteau
s'encliquette automatiquement a
sa position de coupe.
- Refermer
Ie couvercle du
boucleur.
Brug af overlock maskinen
Isretning af nAlene.
-Sluk for overlock maskinen
"OFF". Afbryd maskinen fra
net-stikket.
-Drej
pA hAndhjulet sA nAlene
bliver k0rt i h0jeste position.
-Srenk trykfoden.
-Brug umbracco n0glen til at
10sne nAleholder skrueme.
Tag nAlen ud.
-Isret nAlen med den flade side
bagud. Skub nAlen sA langt op
i nAleholder som muligt. Stram
igen skruen.
-Den h0jre nAl er lrengere end
den venstre nAl ..
Hrevning af overkniv
-Drej pA MndhjuIet sA nAlene
bliver k0rt i h0jeste position.
-Aben gribedrekseIet
-Tryk overknivhoIderen til h0jre.
Drej knappen med uret's retning
indtil kniven automatisk
lAses
fast.
-Luk gribedrekseIet.
Srenkning af overkniv:
-Drej knappen imod uret's ret-
ning. Kniven "faIder" automatisk
pA pIads. Luk gribedrekseIet
16
Inbetriebnahme der
Maschine
Nadeln ersetzen
-Maschine ausschalten,
Hauptschalter auf ,,0".
-Handrad drehen,
um die Nadeln in
die hachste Stellung zu bringen.
-Nahfuss senken.
-Mit dem Inbusschlussel die
Nadelbefestigungsschrauben
lasen. Nadeln entfernen.
-Die Nadeln mit flacher Seite nach
hinten einsetzen, beachten dass
die Nadeln vollstandig nach oben
geschoben werden. Die
Schrauben anziehen.
-
Die linke Nadel ist haher eingesetzt
als die rechte.
Obermesser hochstellen
-Maschine ausschalten,
Hauptschalter auf
,, 0" .
-Handrad drehen um die Nadeln in
die hachste Position zu bringen.
-Greife.rdeckel 6ffnen.
-Den oberen Messerhalter ganz
nach rechts drucken.
-Den Drehknopf
im Uhrzeigersinn
drehen, bis das Messer einrastet.
-Greiferdeckel schliessen.
Um das Obermesser
zu senken:
-Den Drehknopf nach rechts
drucken und nach vo
rn e drehen,
das Messer rastet in der
Schneideposition ein.
-G reiferdeckel schliessen.

CD
17
Threading
Threading / Preparation
- Disconnect machine from
electricity supply.
- Support rod with threCld gUide
must be fully raised.
-Open the looper cover and the
clo
th plate cover .
- Tu
rn the han dwheel towards vou
until needles are fully raised.
-
Thread the machine in the
correct sequence .
Upper looper (Green)
-Place the spool on the spool holder
pin ~
-Bring thread up from back to front
through guide (1).
-Make s-loop through holes in thre,
guide bar (2).
-Thread guide (3,4,5)
-Thread looper eye (6)
- For Certain models only
- Pour un certain modeles uniqueIIl€
- Kun for visse modeller
- Nur fUr gewisse Modelle

Enfilage
Preparation de I'enfilage
· Oebrancher la machine du
reseau et placer I'interrupteur
principal sur "0" .
· Oegager completement
Ie sup-
port de guide-fil et Ie guide-fil.
· Ouvrir Ie couvercle du boucleur
et
Ie plateau de travail.
· Tourner Ie volant vers I'avaut et
amener les aiguilles dans leur
position
la plus haute.
· Bi en enfiler la machine en
effectuant les operations dans
I'ordre correct.
Fil du broucleur superieur (Vert)
-Enficher la bobine sur la broclJe.
En partant de I'arriere, introduire Ie
fil dans Ie fuide-fil (1).
Former une boucle
en S sur Iatige
de guidage (2).
Faire passer
Ie fiI atravers Ie guide-
fil (3,4,5)
Introduire
Ie fil dans Ie chas du
boucleur superieur (6).
Tradning
TrAdning af maskinen
-Sluk for maskien
-Teleskopstangen skal vrere
k0rt helt ud.
-Aben
gribe- og side drekselet
-Drej hAndhjulet irnod Dem
indtil
nAIene er i h0jeste
position.
TrAd overlocken pli f01gende
mAde:
TrAdning af overgriberen (Gr0n)
-Placer trAdspolen pA spole-
pinden.
-F0r tlAden op igennem trAd-
guide (1)
- TrAd fra venstre mod h0jre
ornkring trAd guide (2)
- TrAd (3,4,5)
TrAd trAdgiver0jet (6)
18
Einfadeln
Einfadeln vorbereiten
-Maschine ausschalten,
Hauptschalter auf ,,0" stellen,
Netzstecker herausziehen.
· FadenfOhrungsstab mit
FadenfOhrung vollstandig
ausziehen.
· Greiferdeckel und
Stoffauflagedeckel bffnen.
· Handrad vorwarts drehen und
Nadeln
in die hbchste Stellung
bringen.
- Beachten Sie die Einfadel-
Reihenfolge.
Obergreiferfaden (Gron)
-Fadenspule auf den Spulen-
haIterstift stecken.
-Faden von hinten in die
Fadenfiihrun (1) legen.
-S-Schlaufe an der
Faden-
fiihrungsleiste (2).
-Faden durch die Fadenfiihrung
(3,4,5) zeihen.
-Obergreiferohr (6) einfadeJn.

19
Threading
Lower looper (red)
-Place th e spool on the spool
ho ld er pin.
- Bring thr eac i up from back to front
th rough gUide (1).
-Make S-Ioop th ro ugh holes In
thread guide bar (21.
.. Thread gU ide (3 ,4, 5)
FOR CERTAIN MODEL ONLY
*I f machine a tt ached with the
lower l
oo p er automatic
th read er, then pl ease reter to
page
33 conti nuOI.j sly and
disreg
ard the fo ll owing
ins
tru ction.
. Turn the handw heel towards YOII
until the l ower l oo per IS In the
le ft -most pos it ion. Use tt le
t wp. o. zers to pu ll a thread loop
(not thread end) from ri ght Side to
left. Inse
rt the threarl Illto the slit
on the lower looper(6) Turn thp
handweel towards you unt il the
lo wer looper IS lil tile rightmost
position.
-Thread th e looper eye ( 7) so
th at th e thread lies In the lon9
groove Oil the lower looper.
-Place threaci under presser foot
- For Certain models only
- Pour un certain mode1es uniqueme
- Kun for visse model1er
- Nur fUr gewisse Modelle
