EverFocus EBD-330A User manual

EBD-330A
1/3” day / night camera with IR-LED
Safety Warning
•Operate the camera with stabilized 12VDC +/- 1V
power supplies only.
•Do not operate the camera beyond the specified
temperature, humidity or power source ratings.
Use the camera at temperatures within -10°
~+50°C.
•Never face the camera towards the sun.
Direct sunlight or severe rays may cause fatal
damage to both sensor and internal circuit.
•Do not open the camera module. There are no
adjustable parts.
This product is RoHS compliant.
This is a Class B product which can be used in
commercial and limited industrial areas.
Your EverFocus product is designed and
manufactured with high quality materials and
components which can be recycled and reused.
This symbol means that electrical and electronic
equipment should be disposed of separately from
your household waste at their end-of-life.
Please dispose of this equipment at your local
community waste collection / recycling centre. In
the European Union, there are separate collection
systems for used electrical and electronic
products.
Please help us to conserve the environment we
live in!
Features
•3 - axis ajustment
•20 Infrared LED, light sensor controlled
•Splitted front glass to avoid IR reflections
•Solid Aluminium camera housing
•Waterproof design
Dimensions
94
Specifications
* The IR illumination range depends on the location, particularly with regard to
the reflections of the installation’s surroundings. Locating the device near to
highly absorbent surfaces can result in a significantly reduced range.
Installation
1. Unscrew the hex screw at the lock ring.
2. Unlock and remove the lock ring.
3. Mount the camera base to wall / ceiling.
4. Connect the installation cables.
5. Assemble camera module with lock ring.
6. Adjust pan and tilt of the camera.
7. Screw the lock ring to lock position and fix the ring with
the hex screw.
8. Switch-on power supply.
Sensor 1/3” SONY CCD
Picture element 752 x 582 (PAL)
Horizontal resolution 480 TV lines
Sensitivity 0,5 lux / F = 1.2 (IR-LED off)
IR-LED
20x controlled by internal twilight
switch,
splitted front glass for low internal
IR reflection
IR-LED lifetime up to 50.000 h
IR range 5 ~ 20 m*
Video output 1 Vp-p composite PAL
S/N ratio over 48 dB
Gamma correction 0,45
Synchronisation Internal
Back light compensation Yes
Auto white balance Yes
AGC Yes
Electronic shutter 1:50 ~ 1:12.000
Lens 3,6mm / F2, M12 x P0,5
Mounting Ceiling / wall, 3-axis camera
adjustment
Casing Aluminium
Weatherproof rating IP 66
Power source 12 V DC +/- 10%
Power consumption 6W max.
Ambient temperature -10°C ~ +50°C
Dimensions 94 (diameter) x 82 (height) mm
Weight 450 g

EBD-330A
1/3” Tag / Nacht Kamera mit IR-LED
Safety Warning
•Betreiben Sie die Kamera ausschließlich mit
stabilisierten Netzteilen 12VDC +/- 1V.
•Installieren Sie die Kamera nicht in einem Bereich
mit hoher Umgebungstemperatur. Die Kamera sollte
an einem Ort mit Umgebungstemperatur von -10°C
~ +50°C montiert werden.
•Montieren Sie die Kamera so, dass der CCD Chip
nicht dem direkten Sonnenlicht oder ähnlich starken
Lichtquellen ausgesetzt ist.
•Öffnen Sie nicht das Kameramodul. Das Modul
enthält keine Teile, die für Montage und Einstellung
relevant sind.
Dieses Produkt ist RoHS-konform.
Dieses Produkt besitzt die Funkentstörung nach
Klasse B und kann im kommerziellen sowie im
begrenzten Maße auch im industriellen Bereich
eingesetzt werden.
Ihr EverFocus Produkt wurde entwickelt und
hergestellt mit qualitativ hochwertigen Materialien
und Komponenten, die recycelt und wieder
verwendet werden können.
Dieses Symbol bedeutet, dass elektrische und
elektronische Geräte am Ende ihrer
Nutzungsdauer vom Hausmüll getrennt entsorgt
werden sollen.
Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen
kommunalen Sammelstelle oder im Recycling
Centre.
Helfen Sie uns bitte, die Umwelt zu erhalten, in
der wir leben!
Merkmale
•3 - Achsen - Kameraeinstellung
•20 Infrarot LED mit Lichtsensor - Steuerung
•Geteiltes Frontglas zur Vermeidung von IR -
Reflexionen
•Massives Aluminiumgehäuse
•Wetterfeste Gehäuseausführung

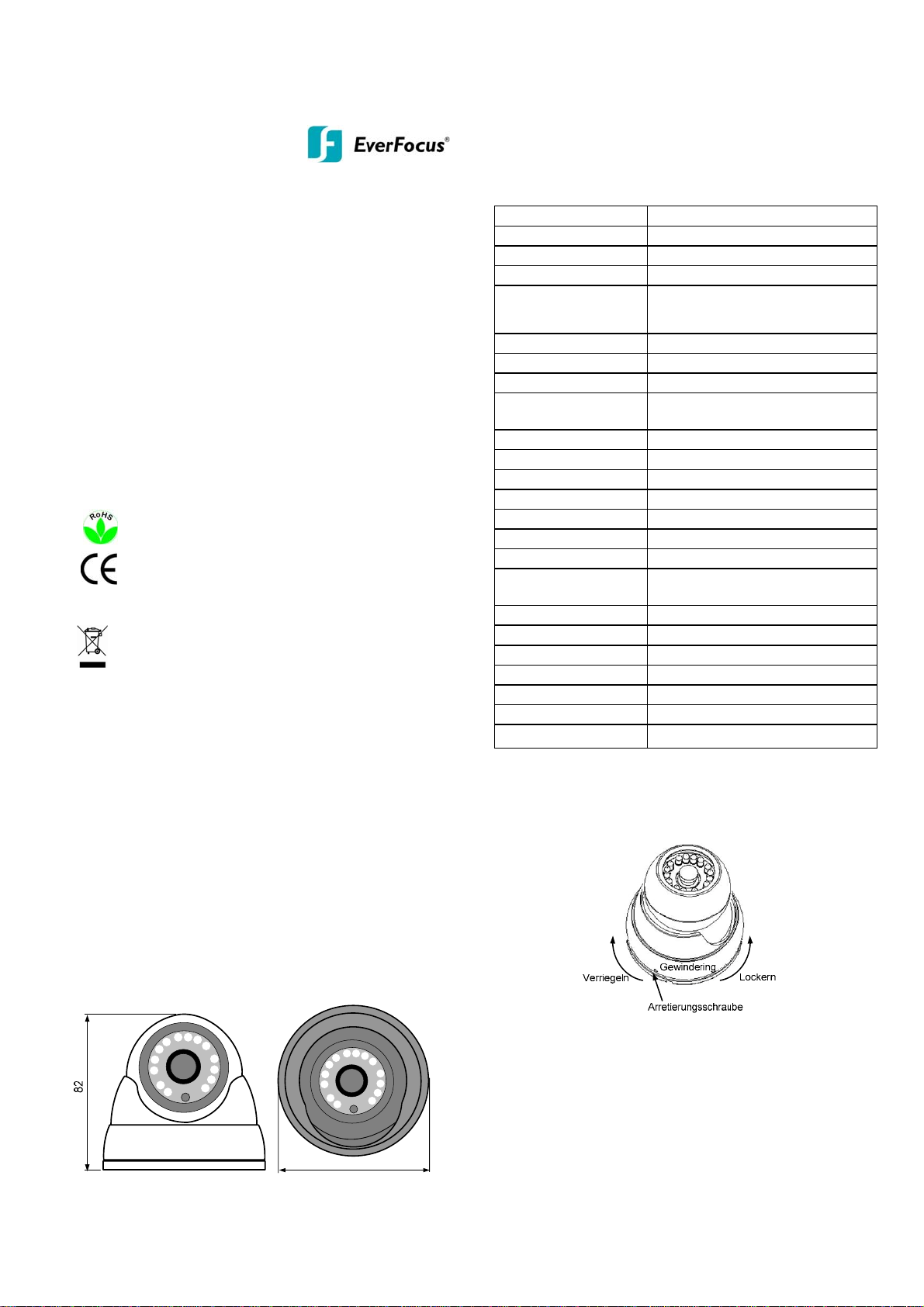

Abmessungen
94
Technische Daten
* Die IR-Reichweite ist stark abhängig vom Einsatzort, besonders hinsichtlich
der Reflexionen, die in der Einsatzumgebung zum Tragen kommen. Stark
absorbierende Flächen können zu einer deutlichen Verringerung der maximalen
Reichweite führen.
Installation
1. Lösen Sie die Arretierungsschraube.
2. Schrauben Sie den Gewindering ab.
3. Montieren Sie die Grundplatte auf festem Untergrund.
4. Installieren Sie Video- und Spannungskabel.
5. Montiern Sie die Kamera mit dem Gewindering (Ring
locker aufschrauben).
6. Richten Sie die Kamera aus.
7. Drehen Sie den Gewindering bis Anschlag und verriegeln
Sie diesen mit der Arretierungsschraube.
8. Schalten Sie die Betriebsspannung zu.
Sensor 1/3” SONY CCD
Bildelemente 752 x 582 (PAL)
Horizontale Auflösung 480 TV - Linien
Lichtempfindlichkeit 0,5 lux / F = 1.2 (IR-LED aus)
IR-LED 20x gesteuert durch internen
Dämmerungsschalter,
Geteiltes Frontglas für geringe interne IR
Reflexion
IR-LED Lebensdauer Bis zu 50.000 h
IR Reichweite 5 ~ 20 m*
Videoausgang 1 Vp-p Composite PAL
Signal / Rausch -
Abstand über 48 dB
Gammakorrektur 0,45
Synchronisation Intern
Gegenlichtkompensation Ja
Weißabgleich Ja
AGC Ja
Electronic Shutter 1:50 ~ 1:12.000
Objektiv 3,6mm / F2, M12 x P0,5
Montage Decken- oder Wandmontage,
3-Achsen Einstellung des Kameramoduls
Gehäuse Aluminium
IP Schutzklasse IP 66
Betriebsspannung 12 V DC +/- 1 V DC
Leistungsaufnahme 6W max.
Umgebungstemperatur -10°C ~ +50°C
Abmessungen 94 (Durchmesser) x 82 (Höhe) mm
Gewicht 450 g
