Evo-lite MOVING WASH 3x15C User manual

MOVING WASH 3x15C Manual Ver. 1.02 Page 1
MOVING WASH 3x15C
3x RGB COB 15W LED
User manual / Mode d’emploi

MOVING WASH 3x15C Manual Ver. 1.02 Page 2
ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions
de ce manuel.
ATTENTION !
Cet appareil produit une lumière intense et puissante . Risque pour les yeux . Ne regardez
pas directement dans le faisceau.
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet
appareil dans un milieu humidité ou sous la pluie.
ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 10
minutes après son utilisation. L’extérieur de l’appareil peut devenir très chaud .
Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.
ATTENTION !
Risque d’incendie.
Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil
en fonctionnement.

MOVING WASH 3x15C Manual Ver. 1.02 Page 3
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et
d’utiliser cet appareil de façon professionnelle.
Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au
poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter
toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de
l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la
structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de
le réparer soi- même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et
agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.

MOVING WASH 3x15C Manual Ver. 1.02 Page 4
Table des matières
Français………………………………………………………………………………………….…. 5
Introduction………………………………………………………….......... 5
Description du produit…………………………………………………...5
Installation…………………………………………………………………… 5
oAccroche………………………………………………………………………….. 5
oConnexion DMX……………………………………………………….………. 6
Configuration…………………………………………………………………. 6
oPanneau de contrôle / Navigation dans les menus……………. 6
oMode Automatique………………………………………………………….. 7
oMode DMX………………………………………………………………………. 7
oProtocol DMX…………………………………………………………………… 8
oMode Maître / Esclave……………………………………………………… 8
Entretien et maintenance……………………………………………… 9
oNettoyage…………………………………………………………………………. 9
oMaintenance……………………………………………………………………. 9
Caractéristiques techniques…………………………………………. 9
English…………………………………………………………………………………. 10
Introduction………………………………………………………….......... 12
Device description …………………………………………………...... 12
Installation…………………………………………………………………… 12
oRigging…………………………………………………………………………….. 12
oDMX connection……………………………………………………….………. 13
SET UP……….…………………………………………………………………. 13
oControl panel………………………………………………………..…………. 13
oAuto Mode ………….………………………………………………………….. 14
oDMX Mode………………………………………………………………………. 14
oDMX Protocol…………………………………………………………………… 15
oMaster/Slave Mode…..……………………………………………………… 15
Maintenance & Service..……………………………………………… 16
oCleaning …………………………………………………………………………. 16
oTroubleshooting.……………………………………………………………. 16
Technical Specifications………………………………………………. 16

MOVING WASH 3x15C Manual Ver. 1.02 Page 5
Introduction
Toutes nos félicitations pour l’achat de ce projecteur evolite.
Ce projecteur professionnel est do té des dernières avancées tec hnologiques, et a
été conçu pour un us age professionnel. Sa quali té et sa fiabi lité sont le résultat
d’une fa brication soignée et suivant un cahier des charges précis. Ce projecteur
intelligent respecte les normes européenne s en vigueur : EN60598-
1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs.
Description du produit
> Contrôlable DMX512 – 11 canaux.
> Pan :630°/tilt:180°.
> Effet Stroboscopique à vitesse variable
> Dimmer (0-100%).
> Panneau de contrôle avec afficheur.
> Option de remise à zéro avec les presets usine.
> Option inversion Pan/tilt.
.
Installation
oAccroche
Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension adéquate au
poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute
chute due aux vibrations produites par la machine en fonctionnement. L’accroche de l’appareil doit
être sécurisée par une élingue de sécurité. Assurez-vous également que la structure (ou point
d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public.
Sécurisez la fixation du projecteur avec une élingue de sécurité homologuée pour le poids
du projecteur.

MOVING WASH 3x15C Manual Ver. 1.02 Page 6

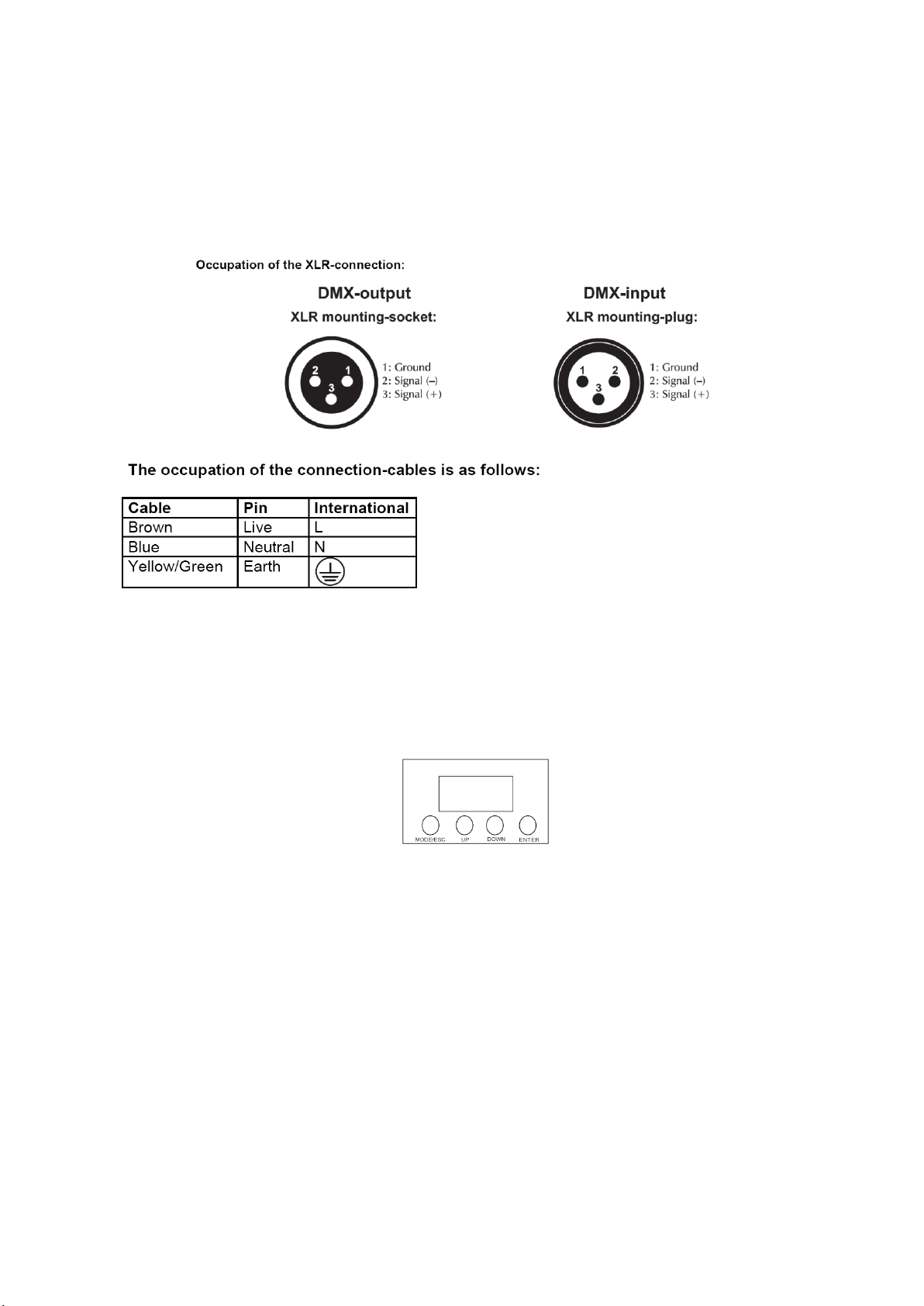

oConnexion DMX
Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé
blindé.
oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connectée .Les câble d’alimentation doivent être homologués et
conformes au Standard IEC.
Configuration
oPanneau de contrôle / Navigation dans les menus
Panneau de contrôle avec afficheur .
Accédez directement au menu en appuyant sur la touche MODE/ESC puis déplacez-vous dans les
menus grâce aux touches UP & DOWN. Appuyez sur la touche ENTER pour valider vos choix et
valeurs
A001 (adressage DMX , valeurs : A001-------A512)
AU01(Mode AUTO rapide)
AU02(Mode AUTO lent)
SN01(Mode AUTO/changeur de couleurs à détection
audio)
SN02(Mode AUTO avec effect strobe à
détection audio)
RPOF(Réglage rotation PAN normal)
RPON(Réglage rotation PAN inversé)
RTOF(Réglage rotation TILT normal)
RTON(Réglage rotation TILT inversé)
RDOF(Afficheur Normal)
RDON(Afficheur inversé)
DFON (retour aux presets usine)

MOVING WASH 3x15C Manual Ver. 1.02 Page 7
Exemples de réglages :
Pour inverser la rotation PAN
.Appuyez sur la touche MODE jusqu’à l’affichage « RPOF ».
.Utilisez les touches UP/DOWN pour sélectionner «RPON »,puis appuyez sur ENTER pour
valider ce choix.
Pour inverser la lecture de l’afficheur :
.Appuyez sur la touche MODE jusqu’à l’affichage de «RDOF ».
.Utilisez les touches UP/DOWN pour sélectionner «RDON », puis appuyez sur ENTER pour valider
ce choix.
oMode Automatique
Sélection du Mode AUTO
. Appuyez sur la touche MODE jusqu’à l’affichage de “AU01”
. Utilisez les touches UP/DOWN pour choisir AU01 ou AU02 ,puis appuyez sur ENTER pour
valider ce choix.
Sélection du Mode AUTO à détection sonore.
. Appuyez sur la touche MODE jusqu’à l’affichage de “SNOF”
. Utilisez les touches UP/DOWN pour choisir SN01 ou SN02 ,puis appuyez sur ENTER pour
valider ce choix.
oMode DMX
Chaque appareil peut-être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « A001 ». L’adresse renseignée est alors l’adresse de base,
adresse à partir de laquelle l’appareil va répondre.
Si deux MOVING WASH 315C sont adressées à la même adresse DMX ; elles se comporteront alors de manière
identique, répondants aux mêmes canaux DMX.

MOVING WASH 3x15C Manual Ver. 1.02 Page 8
oDMX Protocol
Channel
Value
Function
1
0-255
Pan
Mouvement PAN 0-630°
2
0-255
Tilt
Mouvement TILT 0-180°
3
0-255
Vitesse Pan & Tilt
4
0-255
Rouge
0-100% Rouge
5
0-255
Vert
0-100% Vert
6
0-255
Bleu
0-100% Bleu
7
0-15
16-31
32-47
48-63
64-79
80-95
96-111
112-255
Couleurs
Blanc
Rouge
Vert
Bleu
Vert/Bleu
Rouge/Vert
Rouge/Bleu
Rouge/Vert/Bleu
8
0-10
11-20
21-30
31-200
201-250
251-255
Contrôle des LEDs/Strobe/Reset
LED OFF
LED ON
Reset
Effet Stroboscopique à vitesse variable.
Effet Stroboscopique aléatoire
LED ON
9
0-255
Dimmer
0-100% Dimmer
10
0-255
Réglage fin PAN
11
0-255
Réglage fin TILT
oMode Maître / Esclave
L’appareil est automatiqueme nt désigné en “Maitre” si il est en mode AUTO.
Dans le menu principal, sélectionnez «MODE AUTO» (AU01 ou AU02.
L’appare il « Esclave » doit être configuré en Mode DMX à l’adresse A001.

MOVING WASH 3x15C Manual Ver. 1.02 Page 9
Entretien et maintenance
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées
pour une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec
de la fumée cet entretien régulier est très important. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre et sec.
oMaintenance
DANGER !
Risque de chocs électriques.
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce
qui pourrait créer des interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
Caractéristiques techniques
Model
Moving Wash 315C
Voltage
110V- 250V / 50-60Hz
Power consumption:
55W
LED
3pcsX15w RGB 3 in 1 COB LEDs
Gross Weight
3.5Kgs
Dimensions
28(H) x 23(W) x 26(L) mm

MOVING WASH 3x15C Manual Ver. 1.02 Page 10
WARNING !
Before use, and before installing this fixture, read carefully user manual, and follow the
safety precautions listed on this page.
WARNING !
Very high level light output. DO NOT LOOK INTO THE BEAM.
DANGER !
Hazardous voltage. Risk of electric shock!
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on a dimmer power pack.
Protect the unit from rain or moisture.
WARNING !
Burn Hazard. Do not touch. Very hot surface
The fixture becomes hot during use and remains hot 10 min after use . Do not touch the unit.
WARNING !
Fire Hazard!
Keep flammable materials away from the fixture. Do not operate the fixture with ambient
temperature over 40°C.
.

MOVING WASH 3x15C Manual Ver. 1.02 Page 11
DANGER !
Safety Hazard. Risk of injury.
This evolite unit must be installed by professional people. If suspended, make sure the
structure and the hardware used for this suspension is secured. This Hardware must support
at least 10 times the weight of the device suspended.
Ensure public is not looking at the beam. Do not try to repair the fixture by yourself. Contact
a professional repair service.

MOVING WASH 3x15C Manual Ver. 1.02 Page 12
Introduction
Thank you for selecting this professional fixture from evolite
This new intellige nt Moving Wash will provide you reliability, latest features,
and professional lighting effects for a long period of time.
This evolite fixture is complyin g with European standards: EN60598-
1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs.
Device Description
> 11 channel DMX-512 .
> Pan :630°/tilt:180°.
> Variable electronic strobe.
> Variable electronic dimmer(0-100%).
> LED display menu with invert.
> Reset to factory settings option.
> Pan/tilt invert option.
> Fan cooled.
Installation
oRigging
The installation of the projector has to be built and constructed in a way that it can hold 10 times the
weight for 1 hour without any harming deformation.
IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including calculating working
load limits, installation material being used, and periodic safety inspection of all installation material
and the projector. If you lack these qualifications, do not attempt the installation yourself, but instead
use a professional structural rigger. Improper installation can result in bodily injury and or damage to
property. The projector had to be installed out of the reach of people
Always secure your fixture with a safety cable !

MOVING WASH 3x15C Manual Ver. 1.02 Page 13

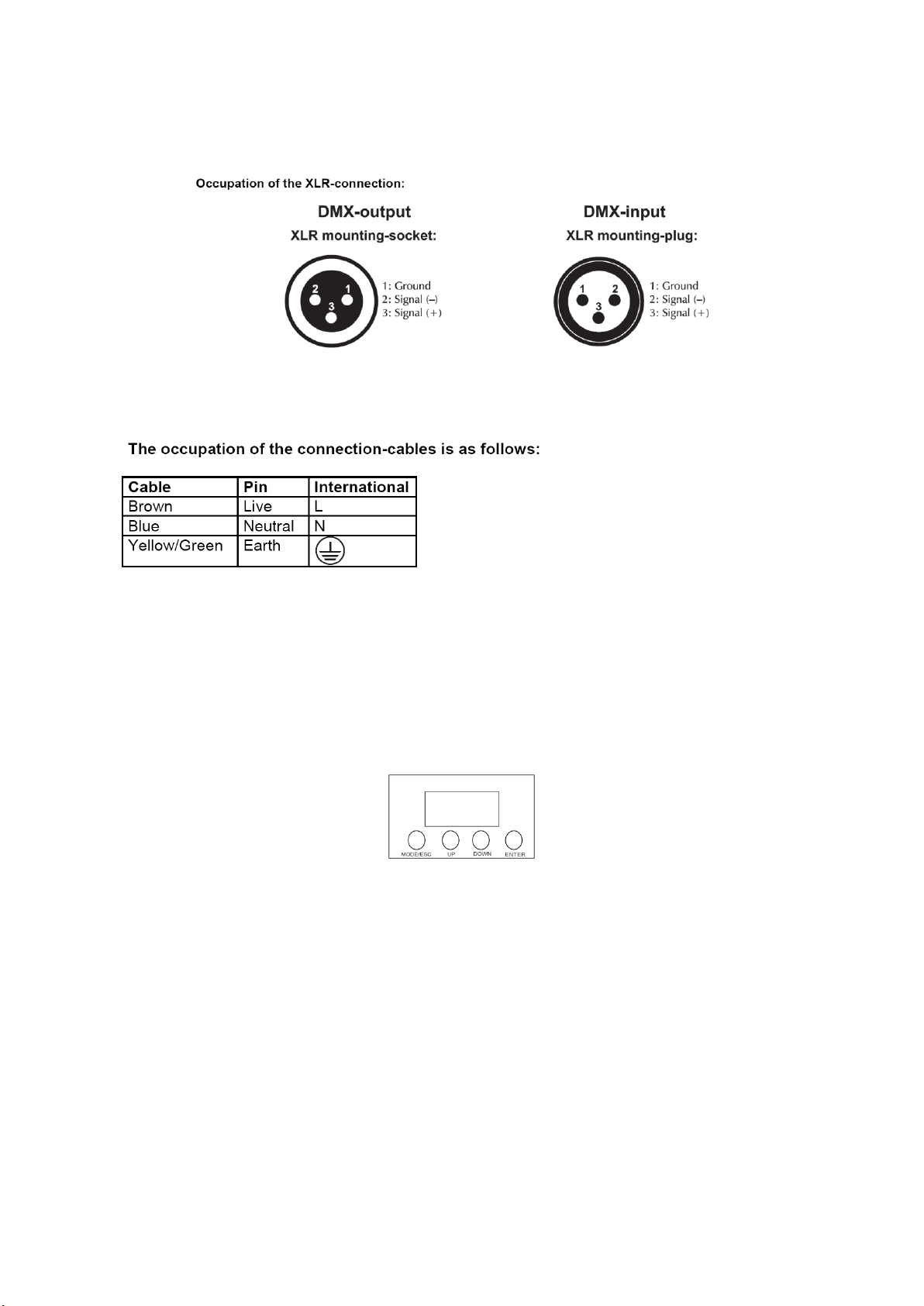

oDMX 512 Connection
The wires must not come into contact with each other, otherwise the fixture will not work at all or
properly. Please note the starting address depends upon which controller is being used. Only use a
DMX cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or
one fixture to another
Connection with the mains.
The earth has to be connected. The device must only be connected with an electric installation
carried out in compliance with IEC standards.
Set up
oControl panel
The control board offer several features :you can simple set the starting address, run the pre-
programmed program or make a reset
The main menu is accessed by pressing the Mode/Esc-button, Browse through the submenu by
pressing Up or Down .Press the Enter-button in order to select the desired menu. You can change
the selection by pressing Up or Down, Confirm every selection by pressing the Enter-button. You
can leave every mode by pressing the Mode/Esc-button .The functions provided are described in
the following setting.
A001 (DMX address setting from A001-------A512)
AU01(auto-moving)
AU02(slow speed auto-moving)
SN01(Sound control with color changing)
SN02( Sound control with strobe)
RPOF(Set pan to forward-rotating)
RPON(Set pan reverse-rotating)
RTOF(Set tilt to forward-rotating)
RTON(Set tilt reverse-rotating)
RDOF(Display “normal”)
RDON(“Inverted” Display)
DFON (Default output setting)

MOVING WASH 3x15C Manual Ver. 1.02 Page 14
To set the pan to reverse
.Press the MENU until it shows RPOF.
.Use the UP/DOWN buttons show RPON, press ENTER to confirm.
To set the tilt to reverse
.Press the MENU until it shows RTOF
.Use the UP/DOWN buttons show RTON, press ENTER to confirm.
To set the LED readout to 180°,rotating
.Press the MENU until it shows RDOF.
.Use the UP/DOWN buttons show RDON, press ENTER to confirm.
Resume reverse Windows default
.Press the MENU until it shows DFON.
.press ENTER to confirm。
oAuto Mode
Setup single-desk light`s autocephaly moving mode(auto-running)
.Press the MENU until it shows AU01
.Use the UP/DOWN buttons to set to AU01 or AU02 ,Press ENTER to confirm.
Setup single-desk light`s autocephaly moving mode(sound control)
.Press the MENU button until it shows SNOF .
.Use the UP/DOWN buttons to set to SNOF,press ENTER to confirm.
oDMX Mode
DMX mode is selected in the main menu.
You can control the projectors individually via your DMX-controller
Just select the fixture address, knowing that this address will be the start address. ( 1st DMX channel).
Note. If 2 MOVING WASH are addressed with same DMX value, they will move exactly the same way.

MOVING WASH 3x15C Manual Ver. 1.02 Page 15
oDMX-protocol
Channel
Value
Function
1
0-255
Pan
Pan movement 0~630
2
0-255
Tilt
Tilt movement 0~180
3
0-255
Pan Tilt speed
Pan & Tilt speed adjustment
4
0-255
Red
0-100% Red
5
0-255
Green
0-100% Green
6
0-255
Blue
0-100% Blue
7
0-15
16-31
32-47
48-63
64-79
80-95
96-111
112-255
Color Change
Neutral
Red
Green
Blue
Green/Blue
Red/Green
Red/Blue
Red/Green/Blue
8
0-10
11-20
21-30
31-200
201-250
251-255
Switching the LEDs/Strobe/Reset
LED OFF
Neutral
Reset
Strobe-effect with increasing speed
Random strobe-effect with increasing speed
Neutral
9
0-255
Dimmer
0-100% Dimmer
10
0-255
Pan Fine
Pan fine
11
0-255
Tilt Fine
Pan fine
oMaster/ Slave Mode
Use standard DMX cables to daisy chain your units together via the DMX connector on the rear of the units.
Proper performance it may be necessary to use a terminator at the last fixture. For more information about
terminators..
Set the desired master-mode- “Automatic program mode”(AU1 or AU2) or ”sound controlled mode” (SN01
or SN02), for the master-device, send the DMX address 1 for all slave-devices. Please refer to the
instruction under control board.

MOVING WASH 3x15C Manual Ver. 1.02 Page 16
Maintenance & service
oCleaning
The cleaning of internal must be carried out periodically to optimize light output. Cleaning frequency depends
on the environment in which the fixture operates: damp, smoky or particularly dirty surrounding can cause
greater accumulation of dirt on the fixture’s optics.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every 20 days.
oTroubleshooting
Following are a few common problems that may occur during operation. Here are some suggestions for easy
troubleshooting:
The fixture does not work, no light
oCheck the connection of power and main fuse.
oMeasure the mains voltage on the main connector.
Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link properly.
oIf the DMX LED is on and no response to the channel, check the address settings and DMX
polarity.
oIf you have intermittent DMX signal problems, check the pins on connectors or on PCB of the
fixture or the previous one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables that may cause
damage or interference to DMX interface circuit.
Some fixtures don’t respond to the easy controller
oYou may have a break in the DMX cabling.
oCheck the LED for the response of the master/ slave mode signal.
No response to the sound
oMake sure the fixture does not receive DMX signal.
oCheck microphone to see if it is good by tapping the microphone.
Technical Specifications
TECHNICIAL SPECIFICATIONS
Model
MOVING WASH 315C
Voltage
110V- 250V / 50-60Hz
Power consumption:
55W
LED
3pcsX15w RGB 3 in 1 COB LEDs
Gross Weight
3.5Kgs
Dimensions
28(H) x 23(W) x 26(L) mm

MOVING WASH 3x15C Manual Ver. 1.02 Page 17

MOVING WASH 3x15C Manual Ver. 1.02 Page 18

MOVING WASH 3x15C Manual Ver. 1.02 Page 19

MOVING WASH 3x15C Manual Ver. 1.02 Page 20
www.evolite-pro.com
