Evo-lite MOVING BEAM 2R MkII User manual

MOVING BEAM 2R MkII
User manual / Mode d’emploi

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 2
ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel.
ATTENTION !
Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas directement dans
le faisceau.
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet appareil dans un milieu
humidité ou sous la pluie.
ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 30 minutes après son
utilisation. L’extérieur de l’appareil peut devenir très chaud.
Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.
ATTENTION !
Risque d’incendie.
Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil en
fonctionnement. Ne pas éclairer de surfaces proches du projecteur, il est important de garder une distance de
sécurité d’au moins 5m.
Ne pas positionner de filtre, de cache, ou tout autre masque directement sur, ou devant l’optique du projecteur.

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 3
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil
de façon professionnelle.
Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté.
L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations
produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de
sécurité. Assurez-vous également que la structure (ou point d’accroche) peut supporter au moins 10X le poids
de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de le réparer soi-
même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et agréé. Il n’y a aucune pièce
remplaçable par l’utilisateur.

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 4
Table des matières
Français………………………………………………………………………………….…………. 2
Introduction………………………………………………………….......... 5
Description du produit…………………………………………………...5
Installation…………………………………………………………………… 5
oAccroche………………………………………………………………………….. 5
oConnexion DMX……………………………………………………….………. 6
Configuration………………………………………………………………….6
oPanneau de contrôle / Navigation dans les menus……………. 6
oMode Automatique………………………………………………………….. 7
oMode DMX………………………………………………………………………. 8
oProtocol DMX…………………………………………………………………… 8
oMode Maître / Esclave……………………………………………………….10
Entretien et maintenance……………………………………………….11
oNettoyage…………………………………………………………………………..11
oMaintenance……………………………………………………………………...11
Caractéristiques techniques…………………………………………...11
English………………………………………………………………………………………………. 12
Introduction…………………………………………………………...........14
Device description …………………………………………………........14
Installation…………………………………………………………………. …14
oRigging……………………………………………………………………………….14
oDMX connection……………………………………………………….……….15
SET UP……….………………………………………………………….……….15
oControl panel………………………………………………………..……….….15
oAuto Mode ………….……………………………………………………….…..17
oDMX Mode………………………………………………………………………..17
oDMX Protocol…………………………………………………………………….17
oMaster/Slave Mode…..…………………………………………………….…19
Maintenance & Service..……………………………………………..…19
oCleaning …………………………………………………………………..……….19
oTroubleshooting.…………………………………………………………….….20
Technical Specifications……………………………………………….…20

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 5
Introduction
Toutes nos félicitations pour l’achat de ce projecteur evolite.
Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu pour
un usage professionnel. Sa qualité et sa fiabilité sont le résultat d ’une fabrication soignée et
suivant un cahier des charges précis. Ce projecteur intelligent respecte les normes européenne en
vigueur : EN60598-1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs.
Description du produit
> Utilisation avec lampe YODN 2R
> 15 ou 19 Canaux DMX
> 14 Gobos fixes + ouvert
> 14 couleurs
> Shutter avec effet Stroboscopique : 1 à 10 flashs par seconde
> Sélection de couleur avec effet “Rainbow” et effet ”Gobo Shake”
> Effet Wash / réglage fin des PAN & TILT/ Lampe ON/OFF par DMX
> Prisme avec rotation / Prisme 8 facettes
> Contrôle en DMX et Mode Automatique avec fonction maître/Esclave
> Mode détection musicale
> Adressage DMX et navigation simplifiée dans les menus grâce à sa roue de navigation et son écran LCD rétroéclairé.
Installation
oAccroche
Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension adéquate au poids
supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux
vibrations produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une
élingue de sécurité. Assurez-vous également que la structure (ou point d’accroche) peut supporter au moins 10X
le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public.
Sécurisez la fixation du projecteur avec une élingue de sécurité homologuée pour le poids du projecteur.

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 6

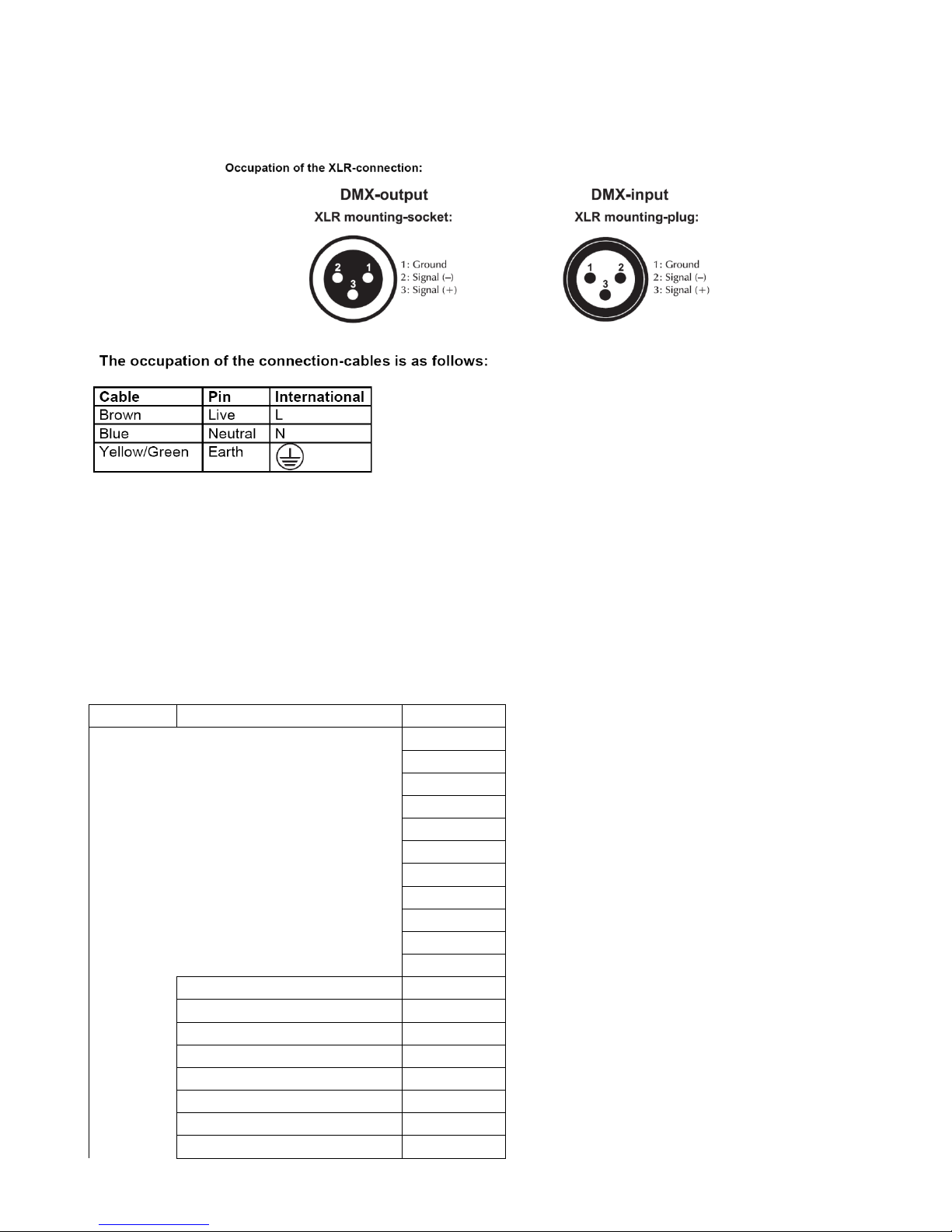

oConnexion DMX
Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé blindé.
oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connecté .Les câbles d’alimentation doivent être homologués et conformes au Standard IEC.
Configuration
oPanneau de contrôle / Navigation dans les menus
Ecran LCD rétroéclairé
Cet afficheur permet de visualiser les menus, adresses DMX ainsi que les réglages.

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 7
Menu Principal
SET
Mode
Aléatoire
Détection
musicale
DMX
AUTO 1
AUTO 2
AUTO 3
AUTO 4
Fig. en 8 haut
Cercle face
Fig. en 8 face
Fig. en oo face
Adresse DMX
0-512
Canaux DMX
15-19
Inversion Pan
ON/OFF
Inversion Tilt
ON/OFF
Inversion Pan-Tilt
ON/OFF
Encodage Pan-Tilt
ON/OFF
No DMX Signal
KEEP
CLEAR
Arrêt Auto ecran
ON/OFF
Lampe allumée par défault
ON/OFF
Demi-couleur
ON/OFF
Réglages d'usine
OK/CANCEL
MANU
PAN
0-255
Pan fin
0-255
Tilt
0-255
Tilt fin
0-255
Vitesse Pan et Tilt
0-255
Stop/Strobe
0-255
Dimmer
0-255
Roue de Couleurs
0-255
Roue de Gobos
0-255
Focus
0-255
Prisme
0-255
Rotation Prisme
0-255
Macros
0-255
Frost
0-255
Reset&Contrôle Lampe
Reset
ON
OFF

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 8
SYS
Vers. du logiciel
Moniteur DMX
Erreurs sys.
Nbre d'heures total
Nbre d'heures en cours
Nbre d'heures lampe
Nbre d'heures lampe en
cours
oMode Automatique
Dans le menu principal, sélectionnez « Mode AUTO 1, 2, 3 ou 4 si vous désirez un fonctionnement 100% automatique avec défilement
des programmes internes, ou « Détection musicale » pour un fonctionnement automatique avec détection sonore ( micro interne).
Ces modes automatiques sont très pratiques lorsqu’il vous faut faire une installation rapide avec un résultat immédiat.
oMode DMX
Chaque appareil peut-être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « Adresse DMX ». L’adresse renseignée est alors l’adresse de base, adresse à partir
de laquelle l’appareil va répondre.
Selon le mode de contrôle DMX sélectionné (15 canaux ou 19 canaux) , Le contrôleur DMX utilisé aura besoin de 15 ou 19 canaux DMX
pour contrôler la BEAM 2R.
Si deux BEAM 2R sont adressées à la même adresse DMX ; elles se comporteront alors de manière identique, répondants aux mêmes
canaux DMX.
Note : En mode 15 canaux DMX, il faudra adresser la 2eme BEAM 5R à l’adresse 17.
oProtocol DMX
channel
value
function
1
0-255
Pan movement
Mouvement PAN
2
0-255
Pan Fine
Mouvement fin PAN
3
0-255
Tilt movement
Mouvement Tilt
4
0-255
Tilt Fine
Mouvement fin Tilt
5
0-255
Pan Tilt speed
Vitesse PAN/TILT
6
0-3
4-251
255-255
Shutter/Strobe
Shutter fermé
Strobe de lent à rapide
Shutter ouvert
7
0-255
Dimmer
0~100% dimmer linéaire
8
0
1-10
11-20
21-30
31-40
41-50
51-60
61-70
71-80
Roue de Couleur
Blanc
Couleur 1
Couleur 2
Couleur 3
Couleur 4
Couleur 5
Couleur 6
Couleur 7
Couleur 8

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 9
81-90
91-100
101-110
111-120
121-130
130-140
141-255
Couleur 9
Couleur 10
Couleur 11
Couleur 12
Couleur 13
Blanc
Effect Rainbow
9
0-4
5-9
10-14
15-19
20-24
25-29
30-34
35-39
40-44
45-49
50-54
55-59
60-64
65-69
70-74
75-130
131-185
186-190
191-195
196-200
201-205
206-210
211-215
216-220
221-225
226-230
231-235
236-240
241-245
246-250
251-255
Roue de Gobos
Ouvert
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Gobo 9
Gobo 10
Gobo 11
Gobo 12
Gobo 13
Gobo 14
Gobo change in clockwise from fast to slowly
Gobo change in anti-clockwise from slowly to fast
Gobo 1 shaking
Gobo 2 shaking
Gobo 3 shaking
Gobo 4 shaking
Gobo 5 shaking
Gobo 6 shaking
Gobo 7 shaking
Gobo 8 shaking
Gobo 9 shaking
Gobo 10 shaking
Gobo 11 shaking
Gobo 12 shaking
Gobo 13 shaking
Gobo 14 shaking
10
0-255
Focus
0~100%
11
0-127
128-255
Prism
Pas de Fonction
Prism effect
12
0-63
64-127
128-191
192-255
Rotation prism
Prism angle adjustment slowdown speed
Rotated prism with increasing speed in anti-clockwise
Rotated prism with increasing speed in clockwise
Rotated prism shake with double direction in
increasing speed
13
0-50
51-100
101-150
151-255
Macro function
No function
Buitl-in Program 1
Buitl-in Program 2
Buitl-in Program 3
14
0-255
Frost
Frost effect
15
0-99
100-105
106-199
200-205
250-255
Rest
Pas de fonction
Extinction de la lampe
Pas de fonction
Allumage lampe
Redémarrage de la machine
16
0-4
5-9
Effets de couleur
Blanc
Blanc+Rouge

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 10
10-14
15-19
20-24
25-29
30-34
35-39
40-44
45-49
50-54
55-59
60-64
65-69
70-74
75-79
80-89
85-89
90-94
95-99
100-104
105-109
110-114
115-119
120-124
125-129
130-134
135-139
140-144
145-152
153-160
161-168
169-176
177-184
185-192
193-200
201-208
209-216
217-224
225-232
233-240
241-248
249-255
Rouge
Rouge+Light blue
Light blue
Light blue+dark blue
Dark blue
Dark blue +yellow
Yellow
Yellow+CTO
CTO
CTO+purple
Purple
Purple+green
Green
Green+pink
Pink
Pink+Orange
Orange
Orange+light yellow
Light yellow
Light yellow+light green
Light green
Light green+CTB
CTB
CTB+dark red
Dark red
Dark red+white
White
Red
Light Blue
Dark blue
Yellow
CTB
Purple
Green
Pink
Orange
Light yellow
Light green
CTO
Dark red
White
17
0-255
Vitesse roue de couleur
18
0-255
Vitesse Dimmer + Prisme
19
0-255
Vitesse roue de Gobos
oMode Maître / Esclave
L’appareil est automatiquement désigné en “Maitre” s’il est en mode AUTO.
Dans le menu principal, sélectionnez «MODE AUTO» si vous désirez un fonctionnement 100% automatique avec défilement des
programmes internes. Pour un fonctionnement automatique avec détection sonore (micro interne), sélectionnez « Détection
Musicale » puis valider avec la touche ENTER.
L’appareil « Esclave » se trouve automatiquement configuré en ESCLAVE s’il n’est pas sélectionné en « Maître ».
Dès qu’il reçoit un signal DMX provenant de l’appareil « Maître », il réagira en « Esclave ».
Entretien et maintenance

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 11
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées pour une
luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec de la fumée cet
entretien régulier est très important. Il est possible qu’un nettoyage des optiques par l’intérieur soit également
nécessaire. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon doux et propre avec très peu de liquide vitre. Toujours bien sécher les parties nettoyées.
oMaintenance
DANGER !
Risque de chocs électriques.
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui pourrait créer des
interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
La lampe de s’allume pas
oVérifiez que le « shutter » est ouvert ( Canal 6 à 255)
oVérifier que la lampe est « ON » (Canal 15 à 200)
oVérifier que le canal 7 est sur « ouvert » ( valeur de 255)
Caractéristiques techniques
Modèle
Lyre asservie MOVING BEAM 2R MkII
Lampe
2R YODN 132W
Tension d’alimentation
230v 50Hz
Connecteur d’alimentation
Embase type Neutrik Powercon
Consommation électrique
300W
Protocol de contrôle
DMX 512
Nombre de canaux DMX
15 /19
Homologations
CE / RoHs / EN60598-1:2008+A11:2009 EN60598-2-17:1989+A2:1991
Dimensions et poids de l’appareil seul :
430 x 250 x 330 mm / 11.4kg
Dimensions et Poids de l’appareil
emballé :
56x34x45 cm/ 15kg

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 12
WARNING !
Before use, and before installing this fixture, read carefully this user manual, and follow the safety precautions
listed on this page.
WARNING !
Very high level light output. DO NOT LOOK INTO THE BEAM.
DANGER !
Hazardous voltage. Risk of electric shock!
Use only Neutrik Powercon power cable.
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on a dimmer power pack.
Protect the unit from rain or moisture.
WARNING !
Burn Hazard. Do not touch. Very hot surface
The fixture becomes hot during use and remains hot 30 min after use . Do not touch the unit.
WARNING !
Fire Hazard!
Keep flammable materials away from the fixture. Do not operate the fixture with ambient temperature over
40°C.
Do not place any filter on the head of the fixture. Keep any combustible materials away from the unit: At least
5 meters.

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 13
DANGER !
Safety Hazard. Risk of injury.
This evolite unit must be installed by professional people. If suspended, make sure the structure and the
hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the
device suspended.
Ensure public is not looking at the beam. Do not try to repair the fixture by yourself. Contact a professional repair
service.

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 14
Introduction
Thank you for selecting this professional fixture from evolite
This new intelligent Moving Beam will provide you reliability, latest features, and professional lighting effects for a long period of
time.
This evolite fixture is complying with European standards: EN60598-1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs.
Device description
Features
> Fit with 2R lamp
>15 or 19 DMX channels
> Static gobo wheel comes 14 gobos with blank
>Color wheel comes 14 colors with white
>Strobe effect with 1-10 flashes per second
> Color change with rainbow effect, Gobo shaking effect
> Frost effect, Pan/Tilt fine, lamp on/off via DMX control
>Prism rotation and effect movement
>DMX-controlled operation or stand-alone operation with Master/Slave function
> Sound-controlled via built-in microphone
> Addressing via LCD control panel
Installation
oRigging
The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any
harming deformation.
IMPORTANT!OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including calculating working load limits, installation material
being used, and periodic safety inspection of all installation material and the projector. If you lack these qualifications, do not attempt
the installation yourself, but instead use a professional structural rigger. Improper installation can result in bodily injury and or damage
to property. The projector had to be installed out of the reach of people
Always secure your fixture with a safety cable !

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 15
oDMX 512 connection
The wires must not come into contact with each other, otherwise the fixture will not work at all or properly. Please note the starting
address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR-plugs and connectors in order to connect
the controller with the fixture or one fixture to another
Connection with the mains.
The earth has to be connected. The device must only be connected with an electric installation carried out in compliance with IEC
standards.
Set up
oControl panel
Large LCD Display with backlight
This backlighted LCD display indicates the fixture is DMX addressed, the fixture status, set up values ..etc
Main Menu
SET
Run mode
Random
Sound
DMX
AUTO 1
AUTO 2
AUTO 3
AUTO 4
DrawUp8
Forward 0
F-Stand8
F-Sleep8
DMX Address
0-512
Channel Mode
15-19
Invert PAN
ON/OFF
Invert Tilt
ON/OFF
Swap Pan-Tilt
ON/OFF
Encoder Pan-Tilt
ON/OFF
No DMX Signal
KEEP
CLEAR

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 16
Display Power Save
ON/OFF
Burn On Startup
ON/OFF
Linear Colour
ON/OFF
Load Default
OK/CANCEL
MANU
PAN
0-255
Pan Fine
0-255
Tilt
0-255
Tilt Fine
0-255
Pan-Tilt Time
0-255
Stop/Strobe
0-255
Dimmer
0-255
Colour Wheel
0-255
Gobo Change
0-255
Focus
0-255
Prism Insertion
0-255
Prism Rotation
0-255
Macro Function
0-255
Frost
0-255
Reset&Lamp Control
Reset
ON
OFF
SYS
Firmware
DMX Monitor
System errors
Total Fixture Hours
Partial Fixture Hours
Total Lamp Hours
Partial Lamp Hours

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 17
oAuto Mode
Auto mode is selected in the main menu.
The MOVING BEAM 2R provides 5 Auto modes:
1- Sound Auto Mode : Internal programs will be processed with the music detection ( built-in microphone)
4- Auto Modes : internal program will be processed automatically .
oDMX Mode
DMX mode is selected in the main menu (make sure fixture is not in Auto Mode).
You can control the fixtures individually via your DMX-controller
Just select the fixture address, knowing that this address will be the start address. ( 1st DMX channel).
The MOVING BEAM 2R provides 2 DMX modes:
1- 15 channels DMX mode
2- 19 channels DMX mode.
These 2 modes are selected in the main menu by the Channel mode function.
Note. If 2 MOVING BEAM are addressed with same DMX value, they will move exactly the same way.
oDMX-protocol
channel
value
function
1
0-255
Pan movement
Pan movement
2
0-255
Pan Fine
Pan fine movement
3
0-255
Tilt movement
Tilt movement
4
0-255
Tilt Fine
Tilt fine movement
5
0-255
Pan Tilt speed
Pan/Tilt movement with increasing speed
6
0-3
4-251
255-255
Shutter/Strobe
Shutter close
Strobe with increasing speed
Shutter open
7
0-255
Dimmer
0~100% linear dimmer
8
0
1-10
11-20
21-30
31-40
41-50
51-60
61-70
71-80
81-90
91-100
101-110
111-120
121-130
130-140
Color Whell
White
Color 1
Color 2
Color 3
Color 4
Color 5
Color 6
Color 7
Color 8
Color 9
Color 10
Color 11
Color 12
Color 13
White

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 18
141-255
Rainbow effect
9
0-4
5-9
10-14
15-19
20-24
25-29
30-34
35-39
40-44
45-49
50-54
55-59
60-64
65-69
70-74
75-130
131-185
186-190
191-195
196-200
201-205
206-210
211-215
216-220
221-225
226-230
231-235
236-240
241-245
246-250
251-255
Gobo Wheel
Open/White
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Gobo 9
Gobo 10
Gobo 11
Gobo 12
Gobo 13
Gobo 14
Gobo change in clockwise from fast to slowly
Gobo change in anti-clockwise from slowly to fast
Gobo 1 shaking
Gobo 2 shaking
Gobo 3 shaking
Gobo 4 shaking
Gobo 5 shaking
Gobo 6 shaking
Gobo 7 shaking
Gobo 8 shaking
Gobo 9 shaking
Gobo 10 shaking
Gobo 11 shaking
Gobo 12 shaking
Gobo 13 shaking
Gobo 14 shaking
10
0-255
Focus
0~100% from far to near adjustment
11
0-127
128-255
Prism
No function
Prism effect
12
0-63
64-127
128-191
192-255
Rotated prism
Prism angle adjustment slowdown speed
Rotated prism with increasing speed in anti-clockwise
Rotated prism with increasing speed in clockwise
Rotated prism shake with double direction in
increasing speed
13
0-50
51-100
101-150
151-255
Macro function
No function
Buitl-in Program 1
Buitl-in Program 2
Buitl-in Program 3
14
0-255
Frost
Frost effect
15
0-99
100-105
106-199
200-205
206-249
250-255
Rest
No function
Lamp bulb off
No function
Lamp bulb on
No function
All rest
16
0-4
5-9
10-14
15-19
20-24
25-29
30-34
Color wheel effect
White
White+Red
Red
Red+Light blue
Light blue
Light blue+dark blue
Dark blue

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 19
35-39
40-44
45-49
50-54
55-59
60-64
65-69
70-74
75-79
80-89
85-89
90-94
95-99
100-104
105-109
110-114
115-119
120-124
125-129
130-134
135-139
140-144
145-152
153-160
161-168
169-176
177-184
185-192
193-200
201-208
209-216
217-224
225-232
233-240
241-248
249-255
Dark blue +yellow
Yellow
Yellow+CTO
CTO
CTO+purple
Purple
Purple+green
Green
Green+pink
Pink
Pink+Orange
Orange
Orange+light yellow
Light yellow
Light yellow+light green
Light green
Light green+CTB
CTB
CTB+dark red
Dark red
Dark red+white
White
Red
Light Blue
Dark blue
Yellow
CTB
Purple
Green
Pink
Orange
Light yellow
Light green
CTO
Dark red
White
17
0-255
Color wheel Speed
Color wheel in decreasing speed
18
0-255
Dimmer/Prism Speed
Dimmer/Prism in decreasing speed
19
0-255
Gobo wheel Speed
Gobo wheel in decreasing speed
oMaster/ Slave Mode
The “Master” unit is the unit set up in Auto Mode. The Slave unit will be automatically set up as “Slave” if receiving DMX
signal and NOT “Auto Mode” selected .
Maintenance & service
oCleaning
The cleaning of internal must be carried out periodically to optimize light output. Cleaning frequency depends on the environment in
which the fixture operates: damp, smoky or particularly dirty surrounding can cause greater accumulation of dirt on the fixture’s
optics.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every 20 days. Clean the internal optics at least every 30/60 days

MOVING BEAM 2R MkII Manual Ver. 1.00 Page 20
oTroubleshooting
Following are a few common problems that may occur during operation. Here are some suggestions for easy troubleshooting:
The fixture does not work, no light
oCheck the connection of power and main fuse.
oMeasure the mains voltage on the main connector.
Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link properly.
oIf the DMX LED is on and no response to the channel, check the address settings and DMX polarity.
oIf you have intermittent DMX signal problems, check the pins on connectors or on PCB of the fixture or the previous
one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables that may cause damage or interference to
DMX interface circuit.
Some fixtures don’t respond to the easy controller
oYou may have a break in the DMX cabling.
oCheck the LED for the response of the master/ slave mode signal.
No response to the sound
oMake sure the fixture does not receive DMX signal.
oCheck microphone to see if it is good by tapping the microphone.
No light out
oPLease check if « shutter » is OPEN ( Channel 6 @ 255)
oPlease check if LAMP is « ON »
oPlease check if Channel 7 is “100%” ( Value 255)
Technical Specifications
Model
Moving beam 2R MkII
Lamp
2R lamp 132W
Voltage
230v 50Hz
Power consumption:
300W
Outside size and N.W.:
430 x 250 x 330 mm / 11.4kg
Packing size and weight
560 x 340 x 450 cm/ 15kg
