Evo-lite HAZEBOX 1500 User manual

User manual / Mode d’emploi
HAZEBOX
1500

HAZEBOX 1500 Manual Ver. 1.00 Page 2
ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel.
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet appareil dans un milieu
humidité ou sous la pluie. Toujours débrancher l’appareil avant de le nettoyer.
ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 30 minutes après son
utilisation. L’extérieur de l’appareil peut devenir très chaud. Ne jamais bloquer la sortie de la fumée avec vos
mains ou quelques objets que ce soit.
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil
de façon professionnelle.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de le réparer soi-
même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et agréé. Il n’y a aucune pièce
remplaçable par l’utilisateur.

HAZEBOX 1500 Manual Ver. 1.00 Page 3
Introduction
Toutes nos félicitations pour l’achat de cet appareil evolite.
Cet appareil professionnel est doté des dernières avancées technologiques, et a été conçu pour un usage
professionnel. Sa qualité et sa fiabilité sont le résultat d’une fabrication soignée et suivant un cahier des charges
précis. Cet appareil respecte les normes européenne en vigueur : EN 2014/30/EU, EN 2011/65/EU, EN
2014/35/EU.
Description du produit
> Machine à brouillard professionnelle en flightcase
> Utilisation avec du liquide à brouillard type HAZER uniquement
> 2 Canaux DMX
> Ecran LCD pour paramétrage
> Temps de chauffe : 3 minutes
> Corps de chauffe : 1500W
> Production de brouillard en continu
> Débit max : 100 mètres cubes/min
> Capacité du réservoir : 5 L
> Consommation de liquide : 0,5-16ml/minute
> Contrôle en DMX du débit et de la vitesse du ventilateur
> Fusible: 5A/250V
> Voltage : AC230V, 50Hz
> Adressage DMX et navigation simplifiée dans les menus grâce à son écran LCD rétroéclairé.
> Système de bouchon anti-fuite
> Taille du packaging : 490x410x235mm
> Poids Brut : 17 kg

HAZEBOX 1500 Manual Ver. 1.00 Page 4
oConnexion DMX
Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé blindé.
oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connecté .Les câbles d’alimentation doivent être homologués et conformes au Standard IEC.
Configuration

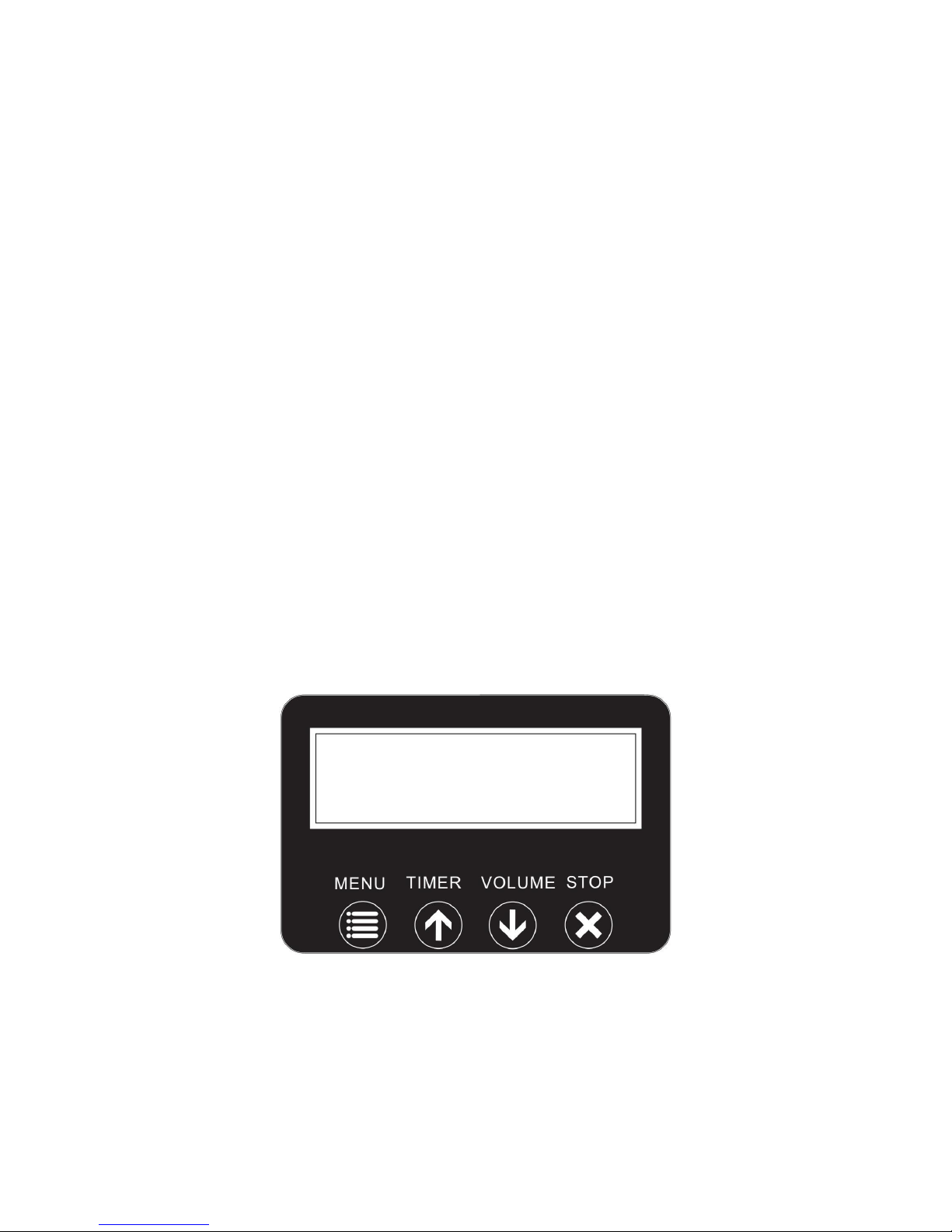

Panneau de contrôle :

HAZEBOX 1500 Manual Ver. 1.00 Page 5
Menu : Pour accéder aux fonctions. Permet également de revenir en arrière dans la navigation.
UP : Navigation dans les menus vers le haut et incrémentation du paramètre sélectionné
DOWN : Navigation dans les menus vers le bas et décrémentation du paramètre sélectionné
TIMER : Déclenchement du brouillard en fonction des valeurs paramétrées dans le menu (Intervalle, Durée)
VOLUME : Déclenchement du brouillard
Menu
Description
Interval Set
Ajustement de l’intervalle entre chaque déclenchement de brouillard
De 5 à 200 secondes
Duration Set
Ajustement de la durée de production brouillard
De 1 à 200 secondes
DMX512 ADD
Paramétrage de l’adresse DMX (1-512)
Fluid SENSOR
Capteur de niveau bas du liquid (ON/OFF)
Timer Out
Réglage du débit en mode Timer
Volume Out
Ajustement du debit de brouillard (0-100%)
Fan Speed
Vitesse du ventilateur (0-100%)
oMode Automatique
Appuyez une fois sur le bouton VOLUME. Le brouillard sera alors produit. Pour stopper la production de brouillard, appuyez une
nouvelle fois sur VOLUME. Pour régler le débit et la vitesse du ventilateur, appuyez sur le bouton FUNCTION (accessible uniquement
lorsque la production de brouillard n’est pas en cours). Naviguez dans le menu à l’aide des boutons UP et DOWN jusqu’à voir apparaitre
Fan Speed (réglage du ventilateur) et Volume Out (réglage du débit). Pressez ensuite le bouton VOLUME afin de démarrer la
production de brouillard avec vos nouveaux paramètres.
oMode DMX
Chaque appareil peut-être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « Adresse DMX ». L’adresse renseignée est alors l’adresse de base, adresse à partir
de laquelle l’appareil va répondre.
Le contrôleur DMX utilisé aura besoin de 3 canaux DMX pour contrôler la HAZER PRO 1000.
oProtocol DMX
Canal
Valeur
Fonction
1
0-255
Contrôle de la vitesse du ventilateur
2
0-255
Contrôle du débit de brouillard
Entretien et maintenance
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Si l’appareil est installé dans un environnement poussiéreux cet
entretien régulier est très important. Nettoyez régulièrement le filtre à particules sur le dessous de l’appareil en enlevant délicatement

HAZEBOX 1500 Manual Ver. 1.00 Page 6
le cache plastique. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon doux et propre avec très peu de liquide vitre. Toujours bien sécher les parties nettoyées. Il se peut que lors de
l’utilisation quelques gouttes de liquide à brouillard soient rejetées par l’embouchure. Prenez soin de les essuyer régulièrement.
DANGER !
Risque de chocs électriques.
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui pourrait créer des
interférences.
Il n’y a pas de production de brouillard
oVérifiez que le niveau du liquide dans le réservoir est suffisant
oA la première utilisation, un amorçage de la pompe est effectué automatiquement. Cet amorçage peut prendre quelques
minutes.
Caractéristiques techniques
Modèle
HAZEBOX 1500
Liquide à utiliser
Hazer Fluid (à base d’eau)
Tension d’alimentation
230v 50Hz
Connecteur d’alimentation
Embase type Neutrik Powercon
Consommation électrique
1500 W
Protocol de contrôle
DMX 512
Nombre de canaux DMX
2
Homologations
CE / RoHs / EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU
Dimensions et poids de l’appareil seul :
490x410x235mm / 17 kg

HAZEBOX 1500 Manual Ver. 1.00 Page 7
WARNING !
Before use, and before installing this fixture, read carefully this user manual, and follow the safety precautions
listed on this page.
DANGER !
Hazardous voltage. Risk of electric shock!
Use only Neutrik Powercon power cable.
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on a dimmer power pack.
Protect the unit from rain or moisture.
WARNING !
Burn Hazard. Do not touch. Very hot surface
The fixture becomes hot during use and remains hot 30 min after use. Do not touch the fog machine while active or
directly after use. Do not block the fog exit with your hands. Incorrect use may cause serious first or second
degree burns. A cooling down time of 20 minutes is obligatory after use, to cool down the housing and
internal components.
DANGER !
Safety Hazard. Risk of injury. When using this machine positioned on the floor, keep it out of reach of
children. When used among children, this machine must be operated by and under continuous supervision of
an adult.
This evolite unit must be installed by professional people. Do not try to repair the fixture by yourself. Contact a
professional repair service.

HAZEBOX 1500 Manual Ver. 1.00 Page 8
Introduction
Thank you for selecting this professional Haze Machine from evolite.
This item will provide you reliability, latest features, and professional effects for a long period of time.
This evolite item is complying with European standards: EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU.
Device description
Features
> 1500 Watt heater
> Time and ration control hazer
> Warm Up Time: 3 min
> 5 liter removable fog fluid tank
> Fog output:
> Easy-to-use menu with LCD screen
> Fluid-less protection
> 2-channel DMX (Output level and Fan speed)
> True constant haze output
> To use with water based fluid only
> Variable output angle
> Power Supply: AC110V/230V 50-60Hz
> Power Consumption: 1500W
> Packing dimensions : 490x410x235
> Gross Weight : 17 kg
Control Panel :
MENU: Access to the main functions.
UP: Parameter up
DOWN: Parameter down
TIMER: Time of hazer adjustment
VOLUME : Run continuously
STOP : Stop/Exit

HAZEBOX 1500 Manual Ver. 1.00 Page 9
Button
Function
Explanation
[MENU]
Interval set (5-200sec)
Timer mode setting
Duration set (1-200sec)
Timer out (1-100%)
Volume out (1-100%)
Fan Speed (1-100%)
DMX Add (001-512)
Fluid running out protection
[TIMER] [UP]
Up/Activate Timer function
[VOLUME] [DOWN]
Down/Activate Volume function
[STOP]
Stop / Exit

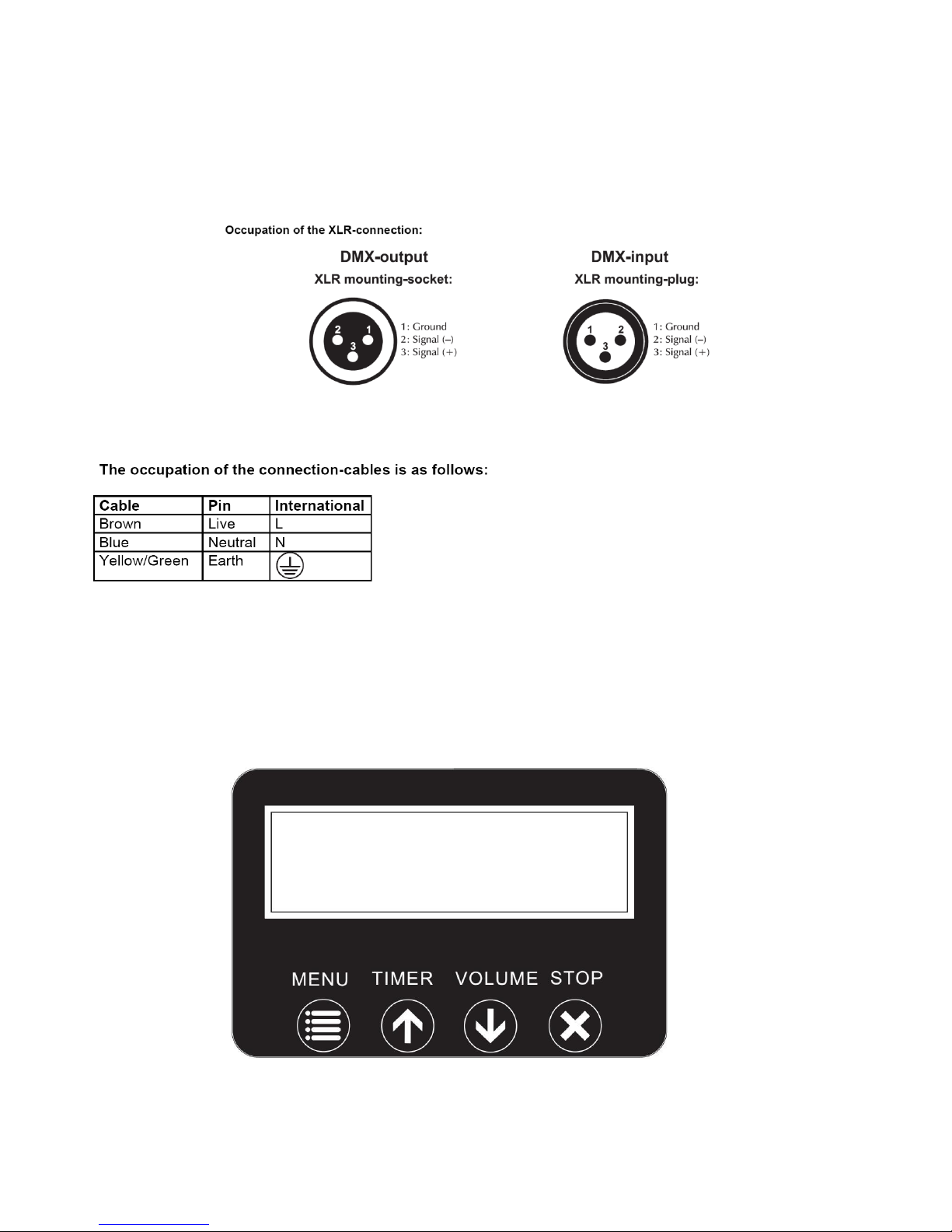

oDMX 512 connection
The wires must not come into contact with each other, otherwise the fixture will not work at all or properly. Please note the starting
address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR-plugs and connectors in order to connect
the controller with the fixture or one fixture to another
Connection with the mains.
The earth has to be connected. The device must only be connected with an electric installation carried out in compliance with IEC
standards.
oDMX-protocol
Channel
Function
DMX value
CH 1
Control speed of fan
0~255 from small to large
CH 2
Control qty of fluid
0~255 from small to large

HAZEBOX 1500 Manual Ver. 1.00 Page 10
Maintenance & service
oCleaning
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
oTroubleshooting
Following are a few common problems that may occur during operation. Here are some suggestions for easy troubleshooting:
The fixture does not work
oCheck the connection of power and main fuse.
Not responding to DMX controller
oCheck DMX connectors, cables to see if link properly.
oCheck the address settings and DMX polarity.
oIf you have intermittent DMX signal problems, check the pins on connectors or on PCB of the fixture or the previous
one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables that may cause damage or interference to
DMX interface circuit.
oCheck the fluid level in the tank
Technical Specifications
Model
HAZEBOX 1500
Fluid
Hazer Fluid water base only
Voltage
230v 50Hz
Power consumption:
1500W
Packaging size / G.W.
490x410x235mm / 17 kg

HAZEBOX 1500 Manual Ver. 1.00 Page 11
www.evolite-pro.com
Importé par / Imported by
EVOLITE / MSC
7 avenue du 1er Mai
91120 Palaiseau / FRANCE
[e-mail]
Tel : [phone]
