Evo-lite Air series User manual

Air Wash 710z User’s Manual Ver. 1.00 Page1
7x10W wash battery moving head with zoom
User manual / Mode d’emploi

Air Wash 710z User’s Manual Ver. 1.00 Page2
ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions
de ce manuel.
ATTENTION !
Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas
directement dans le faisceau.
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet appareil
dans un milieu humidité ou sous la pluie.
ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 10 minutes
après son utilisation. L’extérieur de l’appareil peut devenir très chaud.
Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.
ATTENTION !
Risque d’incendie.
Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil
en fonctionnement.

Air Wash 710z User’s Manual Ver. 1.00 Page3
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et
d’utiliser cet appareil de façon professionnelle, par un utilisateur qualifié.
Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au
poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter
toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de
l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la
structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de
le réparer soi- même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et
agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.
Cet appareil contient une batterie au Lithium-ion, veuillez le manipuler avec
précaution.
Afin de préserver sa durée de vie, il est impératif de stocker votre appareil avec sa
batterie chargée à 100%. La durée de garantie de la batterie est de 6 mois.
Euro Standard UK Standard
USA Standard

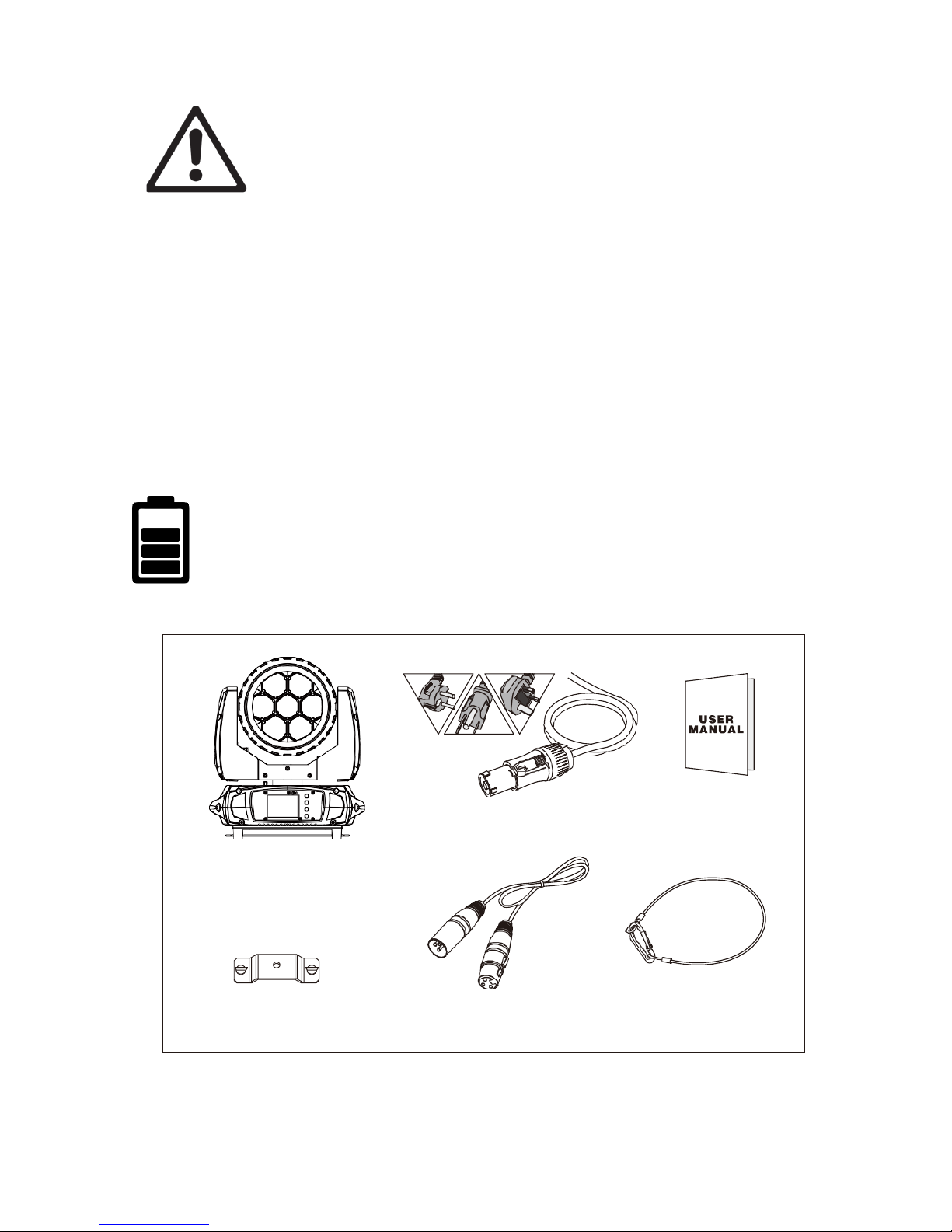

▲ User Manual*1
▲ Power Cable*1
▲ Air Wash 710z *1
▲ Safety Cable*1
▲ Hanging Kit *2
▲ Signal Cable *1

Air Wash 710z User’s Manual Ver. 1.00 Page4
Introduction
Toutes nos félicitations pour l’achat de ce projecteur evolite.
Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu
pour un usage professionnel. Sa qualité et sa fiabilité sont le résultat d’une fabrication soignée
et suivant un cahier des charges précis. Ce projecteur intelligent respecte les normes
européennes en vigueur : 2014/35/EU, 2014/30/EU et RoHs 2011/65/EU.
Description du produit
- Lyre de type Wash à LED avec zoom
- Rotation PAN 360°/540°/630° et TILT 90°/180°/270°
- Doté de 7 LED de 10W RGBW 4 en 1
- Utilisation possible sur secteur ou sur batterie intégrée
- Batterie gérée par microprocesseur
- Temps de charge de la batterie : 5-6 heures
- Autonomie de la batterie en utilisation normale : 7-8 heures
- Autonomie en mode économie d’énergie : 12-13 heures
- Batterie externe supplémentaire disponible en option (Rajoute 4 heures d’autonomie)
- Modes de contrôles : Par câbles DMX, par W-DMX (sans fil), en automatique, en automatique avec
détection du son, par télécommande HF incluse.
- 2 modes DMX : 15 ou 13 canaux
- Angle du faisceau : de 6° à 60°
- Zoom motorisé
- Optique ultra claire
- Modes Automatiques très dynamiques et variés
- Modes Totem (180°)
- Ecran TFT 2.4 ‘’ couleurs

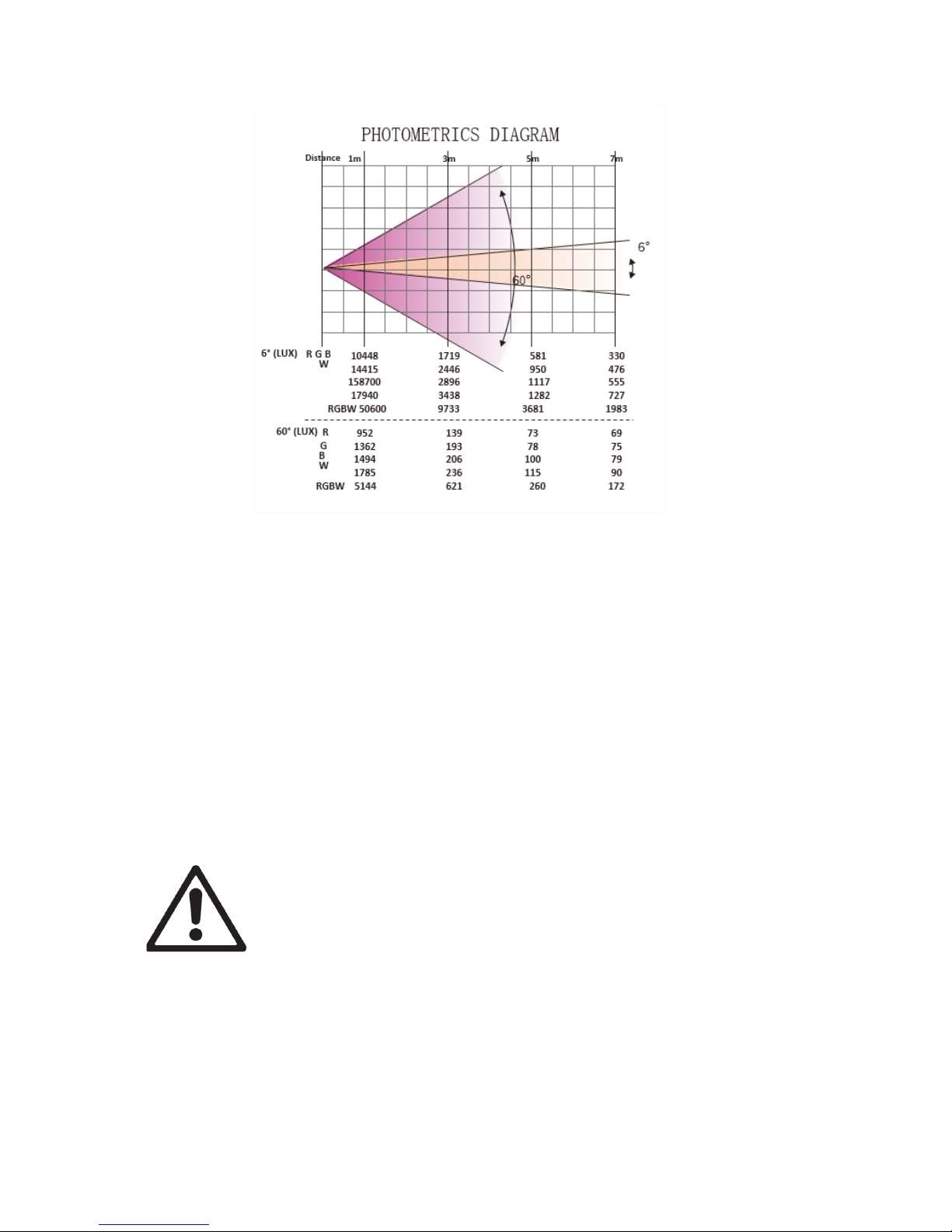

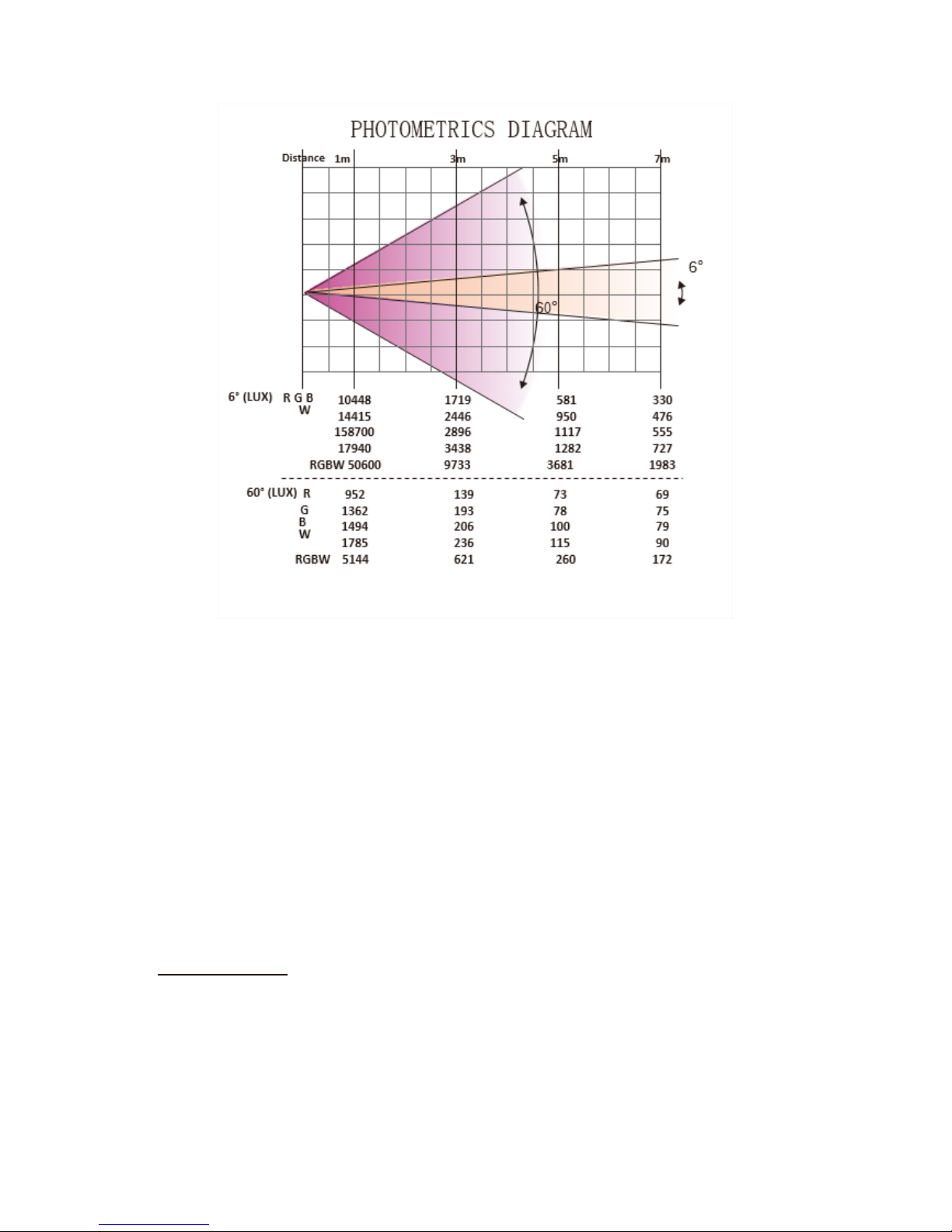

- Flux lumineux à 6°: RGBW 50600 lx @ 1m
- Flux lumineux à 60°: RGBW 5144 lx @ 1m
- Livré avec attaches de montage oméga
- Refroidissement par ventilation forcée, thermo régulé
- Consommation électrique : 200W max
- Batterie protégée par microprocesseur contre les surcharges et les courts circuits
- Dimensions de l’appareil : 385 x 306 x 224 mm
- Dimensions du carton : 405 x 300 x 455 mm
- Poids brut : 12,6 kg
- Poids net : 10,6 kg
Informations sur la
batterie intégrée :
Type : Lithium ion
Voltage : 22.2v
Capacité : 20AH
Nombre de modules : 36 pcs
Dimension: 188x142x45 mm
Poids Net : 2,24 kg

Air Wash 710z User’s Manual Ver. 1.00 Page5

Air Wash 710z User’s Manual Ver. 1.00 Page6
Installation
oAccroche
Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension
adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement
afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous
également que la structure (ou point d’accroche) peut supporter au moins 10X le poids de
l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
Sécurisez la fixation du projecteur avec une élingue de sécurité homologuée pour le poids du
projecteur.

Air Wash 710z User’s Manual Ver. 1.00 Page7

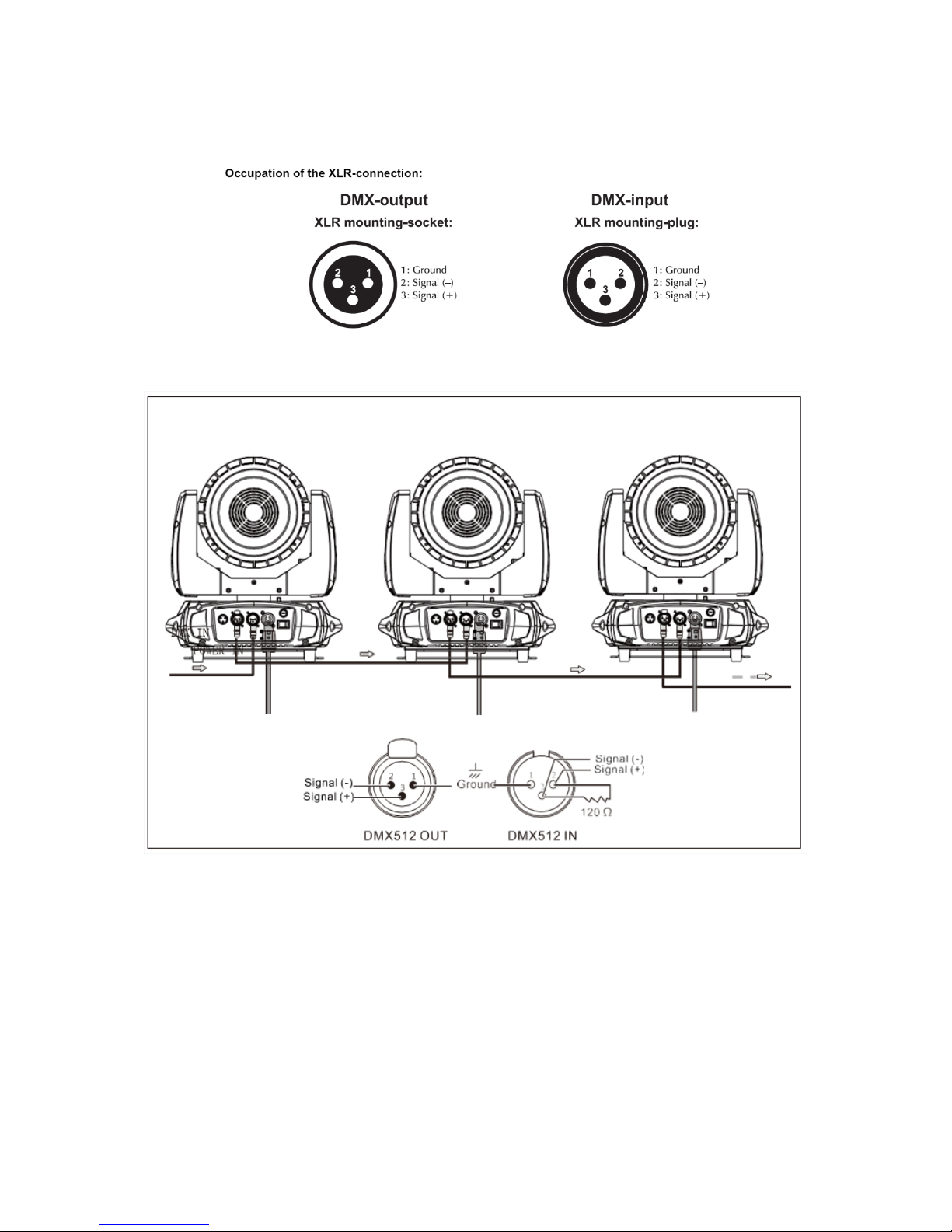

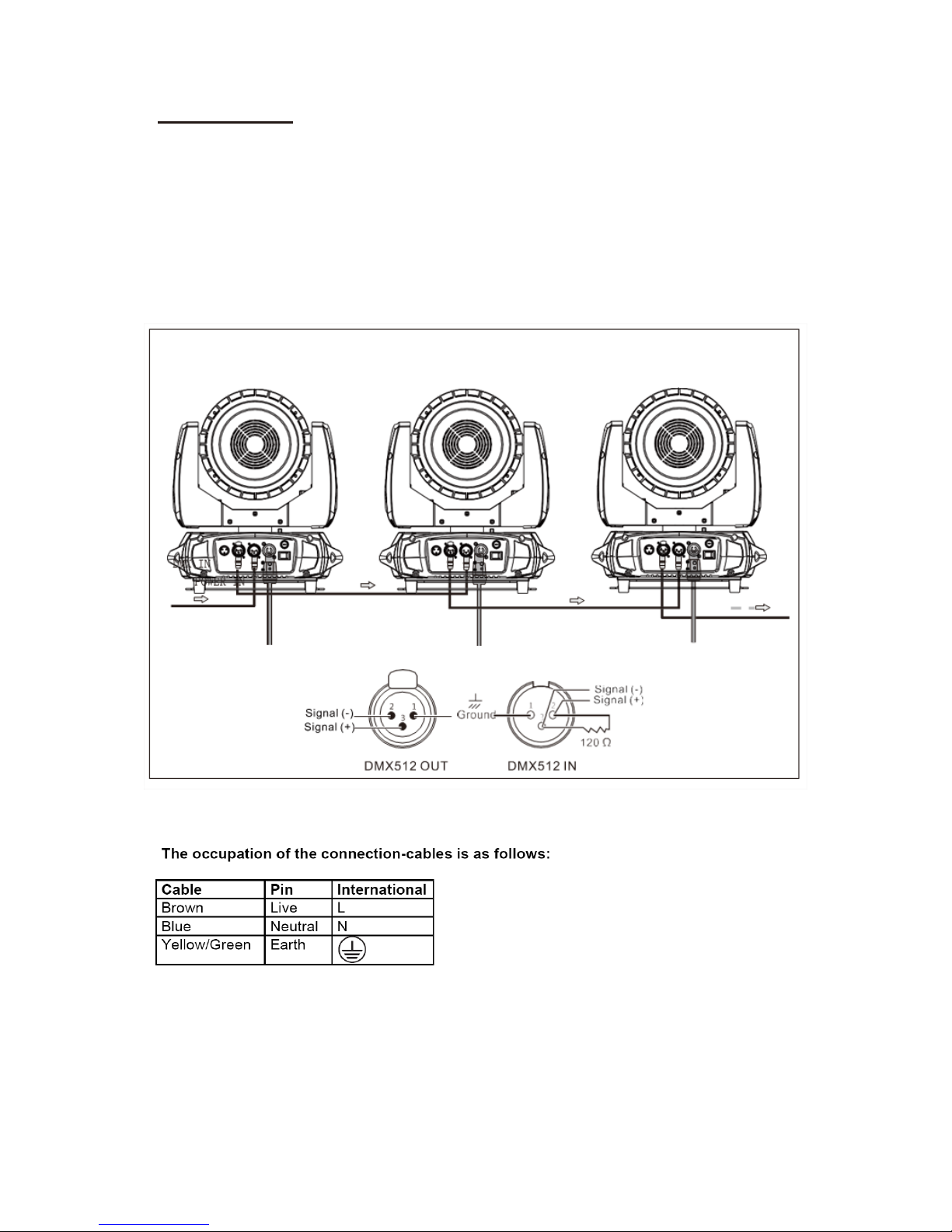

oConnexion DMX
Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé
blindé.

Air Wash 710z User’s Manual Ver. 1.00 Page8

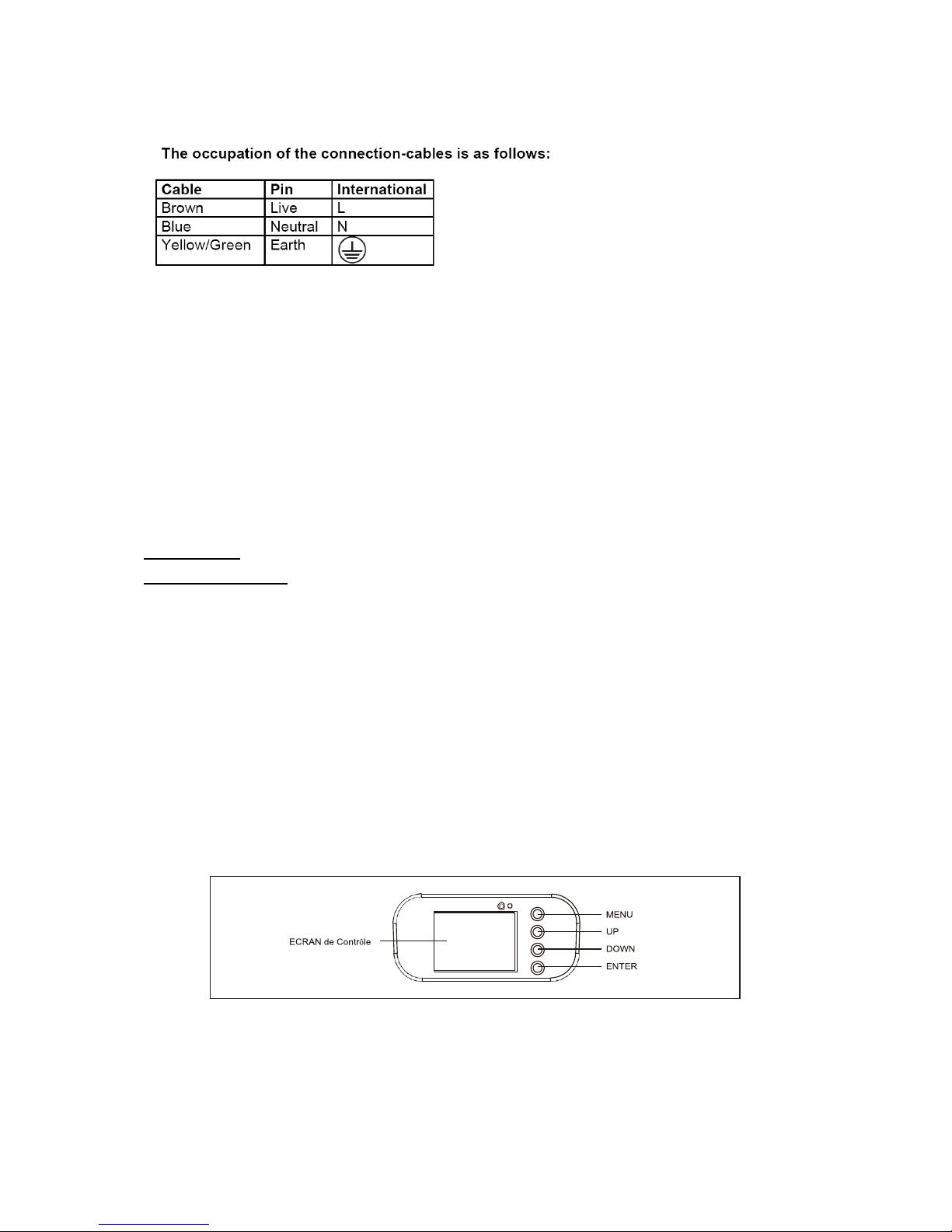

oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connectée. Les câble d’alimentation doivent être homologués
et conformes au Standard IEC.
Mise en service
Ne pas allumer l’appareil s’il a subi un changement de température important. Attendre que
la condensation disparaisse avant toute utilisation.
Lorsque vous branchez le câble d’alimentation secteur et activez l’interrupteur de mise sous
tension à l’arrière de l’appareil, celui-ci démarre et affiche un message d’accueil sur l’écran en
face avant :
Just Charge : Si vous souhaitez simplement charger la batterie sans utiliser l’appareil.
Charging and use : Si vous souhaitez utiliser l’appareil et charger en même temps la batterie.
Si aucune action n’est faite dans les 8 secondes, l’appareil se mettra alors par défaut en mode
utilisation et charge.
NOTE : si aucun câble d’alimentation n’est branché et relié au secteur, l’appareil démarrera
alors directement en mode batterie.
Configuration
oPanneau de contrôle / Navigation dans les menus
Panneau de contrôle avec afficheur.
Accédez directement au menu en appuyant sur la touche Menu puis déplacez-vous dans les
menus grâce aux touches UP & DOWN. Appuyez sur la touche ENTER pour valider vos choix
et valeurs.

Air Wash 710z User’s Manual Ver. 1.00 Page9
Fonction
Mode
Dmx Address
A001~AXXX
Adressage DMX
Channel Mode
CH15
Mode DMX 15 canaux
CH013
Mode DMX 13 canaux
Auto Run
Internal Program1~9
Master/Alone
Mode Auto
Music Control
Internal Program1~9
Master/Alone
Mode Détection du son
Option
Reset Default
Yes/No
Rappel des réglages
d’usine
Signal Set
Cable DMX
Utilisation en DMX filaire
WDMX & OUT CAB
Réception sans fil et
transmission filaire
WDMX IN & OUT
Utilisation DMX sans fil
émetteur / récepteur
Pan / Tilt
Reverse Pan (On/Off)
Inverse le Pan
Reverse Tilt (On/Off)
Inverse le Tilt
Select Pan 630°/540°/360°
Sélect. De l’amplitude max
du PAN
Select Tilt 270°/180°/90°
Sélect. De l’amplitude max
du TILT
UI SET
Mic sensitivity 0~99%
Sensibilité du micro en
mode son
OFF Signal Mode (On/Off)
Garde la dernière position
avant coupure du signal
DMX
Start Up Saving
Mode éco énergie (ce mode
permet d’obtenir 1 heure de
plus d’autonomie)
Information
Temperature
XXX°C/°F
Température de l’appareil
Software Version
V1.0~V9.9
Version du logiciel
MENU Description
DMX OUT
DMX IN
Fuse
Port batterie
externe
POWER IN
Power Switch

Air Wash 710z User’s Manual Ver. 1.00 Page10
Manual
Control
Reset
Total Reset Pan/Tilt
Reset Color Reset
Gobo Reset
The Others Reset
Pan/Tilt Reset
Couleur Reset
Gobo Reset
Reset
Channel
PAN=XXX……
Mode Manuel de tous les
canaux
Advanced
(Access
Code088)
Calibration
PAN=XXX……
Calibrage (en usine
uniquement)
oMode Automatique
Sélection du Mode AUTO
Appuyez sur la touche MENU puis ENTER, utilisez ensuite la touche DOWN pour atteindre le menu
AUTO RUN. Appuyez sur ENTER et sélectionnez le programme de 1 à 9 puis descendez sur Alone ou
Master, selon si cet appareil est maitre ou esclave. Appuyez sur ENTER pour valider ce choix. Enfin,
appuyez sur MENU 2 fois afin de revenir au menu principal. L’appareil commencera alors son
programme automatique.
Sélection du Mode AUTO à détection sonore
Appuyez sur la touche MENU puis ENTER, utilisez ensuite la touche DOWN pour atteindre le menu
Music Control. Appuyez sur ENTER et sélectionnez le programme de 1 à 9 puis descendez sur Alone
ou Master, selon si cet appareil est maitre ou esclave. Appuyez sur ENTER pour valider ce choix.
Enfin, appuyez sur MENU 2 fois afin de revenir au menu principal. L’appareil commencera alors son
programme automatique.
oMode DMX
Chaque appareil peut être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « A001 ». L’adresse renseignée est alors l’adresse
de base, adresse à partir de laquelle l’appareil va répondre.
Si deux appareils sont adressés à la même adresse DMX ; ils se comporteront alors de manière
identique, répondants aux mêmes canaux DMX.
Sélection du Mode DMX par câble :
Appuyez sur la touche MENU puis DOWN afin d’accéder au menu suivant. Appuyez ensuite sur ENTER
puis DOWN pour atteindre le menu Signal Set. Appuyez sur ENTER puis cochez la case Cable DMX.
Validez ce choix en appuyant sur ENTER.
Appuyez sur la touche MENU puis UP afin d’atteindre le premier menu. Appuyez sur ENTER pour
sélectionner le menu Dmx Address. Utilisez les touches UP & DOWN pour sélectionner l’adresse DMX
de l’appareil. Appuyez sur ENTER pour valider votre choix. Enfin, appuyez sur MENU 2 fois afin de
revenir au menu principal. L’appareil est en mode DMX, et si aucun signal DMX n’est présent, l’afficheur
clignote. Branchez alors un câble DMX en entrée.

Air Wash 710z User’s Manual Ver. 1.00 Page11
Sélection du Mode DMX par W-DMX (sans fil) :
Dans le menu Signal Set, cochez la case WDMX IN & OUT. Ce mode permet d’activer
l’émetteur/récepteur W-DMX. Assurez-vous de sélectionner le même group de fréquence sur tous vos
appareil (7 groupes possibles matérialisés par une couleur différente pour chaque groupe). Ce groupe
se sélectionne en pressant le bouton situé à l’arrière de l’appareil, sous la prise d’alimentation
électrique type Powercon. La couleur de la LED juste au-dessus de ce bouton change à chaque pression.
Lorsque les appareils communiquent entre eux, l’appareil émetteur clignote en rouge et le ou les
récepteurs clignotent en vert.
Si vous souhaitez utiliser transmettre le signal DMX de votre lyre à un autre appareil par câble DMX,
sélectionnez la fonction WDMX & OUT CAB. Cette fonction reçoit le signal DMX sans fil et le retransmet
par sa sortie DMX filaire.
oMode Auto Maître / Esclave en WDMX (DMX sans fil):
Il est possible d’utiliser vos lyres en mode automatique et sound en transmettant le signal d’une lyre à
l’autre sans fil.
Pour se faire, sélectionnez Master dans le menu Auto Run de votre lyre Maître, puis WDMX IN & OUT
dans le menu Signal Set.
Les lyres esclaves devront être paramétrées en mode DMX adresse 001 et la fonction WDMX IN & OUT
activée dans le menu Signal Set.
N’oubliez pas de sélectionner le même groupe de fréquences à l’arrière de vos lyres (LED de couleur).
Vous pouvez également transmettre le signal DMX en branchant un câble de votre contrôleur vers la
première lyre, puis transmettre ce signal en WDMX (sans fil) aux autres lyres.
oProtocole DMX :
Mode/Channel
Values
Function
16b
18b
1
1
Dimmer
0-255
Dimmer 0%...100%
2
2
Shutter
0-31
Shutter fermé
32-63
Shutter ouvert
64-95
Strobe de lent à rapide
96-127
Shutter ouvert
128-159
Effet pulsation de lent à rapide
160-191
Shutter ouvert
192-223
Aléatoire de lent à rapide

Air Wash 710z User’s Manual Ver. 1.00 Page12
224-255
Shutter ouvert
3
3
Pan
0-255
Mouvement PAN
4
4
Pan-fine
0-255
Mouvement Pan 16bit
5
Tilt
0-255
Mouvement Tilt
6
Tile-fine
0-255
Mouvement Tilt 16bit
7
5
Zoom
0-255
Zoom ouvert/fermé
8
6
Vitesse du PAN/TILT
0-225
De rapide à lent
226-235
Blackout lors de movement PAN/TILT
236-245
Blackout lors de rotation couleur ou gobo
246-255
N/A
9
7
Rouge
0-255
0-100% Intensité du rouge
10
8
Vert
0-255
0-100% Intensité du vert
11
9
Bleu
0-255
0-100% Intensité du vert
12
10
Blanc
0-255
0-100% Intensité du blanc
13
11
Couleurs Macro
0-15
N/A
16-31
Rouge
32-47
Vert
48-63
Bleu
64-79
Blanc

Air Wash 710z User’s Manual Ver. 1.00 Page13
80-95
Rouge+Vert
96-111
Rouge+Bleu
112-127
Rouge+blanc
128-143
Vert+Bleu
144-159
Vert+blanc
160-175
Bleu+blanc
176-191
R+G+B
192-207
R+G+B+W
208-223
Effet Jump
224-239
Effet Fade
240-255
Effect jump,Effet Fade ,Effet pulse
14
12
Vitesse des macros
0-255
De lent à rapide
15
13
Fonctions spéciales
0-19
N/A
20-29
N/A
30-39
Mode ECO énergie
40-79
Mode normal
80-89
Reset moteurs
90-94
Reset PAN/TILT
95-99
RESET ZOOM
100-119
Programme auto 1
120-139
Programme auto 2
140-159
Programme auto 3

Air Wash 710z User’s Manual Ver. 1.00 Page14
oTélécommande HF :
1."Spot" Contrôle le modèle de lyre Spot
2. "Beam" Contrôle le modèle de lyre Beam
3. "Wash" Contrôle le modèle de lyre Wash
4. "Par" Contrôle le modèle de type PAR
5. "Dimmer" ajustement de la luminosité (Pressez ensuite le bouton + ou – afin d’ajuster
l’intensité).
6. "Strobe"Contrôle de la fonction strob (Pressez ensuite le bouton + ou – afin d’ajuster la
vitesse des flash).
7. (lent) ajustement de la vitesse des programmes, ou de la sensibilité du micro
8. (rapide) ajustement de la vitesse des programmes, ou de la sensibilité du micro
9. "1 - 9" Sélection des programmes de 1 à 9 ou de la couleur en mode manuel
10. Retour au mode initial. Supprime toutes les actions précédentes.
11. "DMX" Sélectionne le signal DMX par câbles
12. "WDMX" Sélectionne le signal DMX par WDMX (sans fil)
13. "Auto" : Mode Auto
14. "Sound" Mode détection musicale

Air Wash 710z User’s Manual Ver. 1.00 Page15
Entretien et maintenance
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées
pour une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec
de la fumée cet entretien régulier est très important. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre et sec.
oMaintenance
DANGER !
Risque de chocs électriques.
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui
pourrait créer des interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
Caractéristiques techniques
Modèle
Air Wash 710z
Voltage
110V- 250V / 50-60Hz
Consommation:
200W
LEDs
7x 10W
Poids brut
13.2 kg
Dimensions du carton
405x300x455 mm

Air Wash 710z User’s Manual Ver. 1.00 Page16
WARNING !
Before use, and before installing this fixture, read carefully user manual, and follow the
safety precautions listed on this page.
WARNING !
Very high level light output. DO NOT LOOK INTO THE BEAM.
DANGER !
Hazardous voltage. Risk of electric shock!
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on a dimmer power pack.
Protect the unit from rain or moisture.
WARNING !
Burn Hazard. Do not touch. Very hot surface
The fixture becomes hot during use and remains hot 10 min after use . Do not touch the unit.
WARNING !
Fire Hazard!
Keep flammable materials away from the fixture. Do not operate the fixture with ambient
temperature over 40°C.
.

Air Wash 710z User’s Manual Ver. 1.00 Page17
DANGER !
Safety Hazard. Risk of injury.
This evolite unit must be installed by professional people. If suspended, make sure the
structure and the hardware used for this suspension is secured. This Hardware must support
at least 10 times the weight of the device suspended.
Ensure public is not looking at the beam. Do not try to repair the fixture by yourself. Contact a
professional repair service.
The Air Wash 710z is for Wash and Beam effect for on-site decoration purpose.
Don’t turn on the fixture if it’s been through severe temperature difference like after
transportation because it might damage the light due to the environment changes. So make
sure to operate the fixture until it is in normal temperature.
This light should be keep away from strong shaking during any transportation or movement.
Don’t pull up the light by only the head, or it might cause damages to the mechanical parts.
Don’t expose the fixture in overheat, moisture or environment with too much dust when
installing it. And don’t lay any power cables on the floor. Or it might cause electronic shock to
the people.
Make sure the installation place is in good safety condition before installing the fixture.
Make sure to put the safety chain and check whether the screws are screwed properly when
installing the fixture.
Make sure the lens is in good condition. It’s recommended to replace the units if there are any
damages or severe scratch.
Make sure the fixture is operated by qualified personnel who knows the fixture before using.
Keep the original packages if any second shipment is needed.
Don’t try to change the fixtures without any instruction by the manufacturer or the appointed
repairing agencies.
It is not in warranty range if there are any malfunctions from not following the user manual to
operate or any illegal operation, like shock short circuit, electronic shock , lamp broke, etc.
This fixture includes a built-in Lithium-ion battery, please
manipulate it with care.
To keep the life time of the battery, you have to make sure to
stock your product with the battery charged at 100%. The
battery warranty is 6 month.

Air Wash 710z User’s Manual Ver. 1.00 Page18
Introduction
Thank you for choosing this professional fixture from evolite.
This new intelligent Moving Wash will provide you reliability, latest features, and professional
lighting effects for a long period of time.
This evolite fixture is complying with European standards2014/35/EU, 2014/30/EU et RoHs
2011/65/EU.
Technical specification :
- Wash/Beam LED moving head
- Pan rotation 360 ° / 540 ° / 630 ° and TILT 90 ° / 180 ° / 270 °
- Equipped with 7x10W RGBW 4in1 LEDS
- Possible use on main socket or on built-in battery
- Battery managed by microprocessor
- Battery charging time: 5-6 hours
- Battery life in normal use: 7-8 hours
- Autonomy in energy saving mode: 13 hours
- Control modes: By DMX cables, by W-DMX (wireless), in automatic, in automatic with
detection of the sound, by remote control HF included.
- 2 DMX modes: 15 or 13 channels
- Beam angle: from 6 ° to 60°
- Ultra clear optics
- Very dynamic and varied automatic modes
- Totem mode (180 °)
- 2.4 '' TFT color display
- Lux: 50600 lx @ 1m with RGBW color
- Supplied with omega mounting clips
- Forced ventilation cooling, thermoregulated
- Power consumption: 200W max
- Battery protected by microprocessor against overloads and short circuits
- Dimensions of the device: 385 x 306 x 224 mm
- Carton dimensions: 405 x 300 x 455 mm
- Gross weight: 12.6 kg
- Net weight: 10.6 kg

Air Wash 710z User’s Manual Ver. 1.00 Page19
Installation
For added protection mount the fixtures in areas outside walking paths, seating areas, or in
areas were the fixture might be reached by unauthorized personnel.
Before mounting the fixture to any surface, make sure that the installation area can hold a
minimum point load of 10 times the device’s weight.
Fixture installation must always be secured with a secondary safety attachment, such as an
appropriate safety cable.
Never stand directly below the device when mounting, removing, or servicing the fixture.
from a ceiling, or set on a flat level surface (see illustration below). Be sure this fixture is kept
at least 0.5m (1.5 f t) away from any flammable materials (decoration etc.).
Always use and install the supplied safety cable as a safety measure to prevent accidental
damage and/or injury in the event the clamp fails.
Mounting points:
Overhead mounting requires extensive experience, including amongst others calculating
working load limits, a fine knowledge of the installation material being used, and periodic
safety inspection of all installation material and the fixture. If you lack these qualifications, do
not attempt the installation yourself. Improper installation can result in bodily injury.
Be sure to complete all rigging and installation procedures before connecting the main power
cord to the appropriate wall outlet.

Air Wash 710z User’s Manual Ver. 1.00 Page20
Clamp Mounting:
Air Wash 710z provides a unique mounting bracket assembly that integrates the bottom of the
base, and the safety cable rigging point in one unit (see the illustration below). When mounting
this fixture to truss be sure to secure an appropriately rated clamp to the included omega
bracket using a M10 screw fitted through the center hole of the “Hanging Kit”. As an added
safety measure be sure to attached at least one properly rated safety cable to the fixture using
on of the safety cable rigging point integrated in the base assembly
