Evo-lite Moving Wash19x12 Z User manual

Moving Wash 19x12 ZManual Ver. 1.00 Page1
Moving Wash19x12 Z
19 X 12W RGBW OsramLED with Zoom
User manual / Mode d’emploi

Moving Wash 19x12 ZManual Ver. 1.00 Page2
ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions
de ce manuel.
ATTENTION !
Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas
directement dans le faisceau.
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet
appareil dans un milieu humidité ou sous la pluie.
ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 10
minutes après son utilisation. L’extérieur de l’appareil peut devenir très chaud.
Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.
ATTENTION !
Risque d’incendie.
Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil
en fonctionnement.

Moving Wash 19x12 ZManual Ver. 1.00 Page3
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et
d’utiliser cet appareil de façon professionnelle.
Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au
poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter
toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de
l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la
structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de
le réparer soi- même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et
agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.

Moving Wash 19x12 ZManual Ver. 1.00 Page4
Table des matières
Français………………………………………………………………………………………….…. 5
Introduction………………………………………………………….......... 5
Description du produit…………………………………………………...5
Installation…………………………………………………………………… 5
oAccroche………………………………………………………………………….. 5
oConnexion DMX……………………………………………………….………. 6
Configuration………………………………………………………………….7
oPanneau de contrôle / Navigation dans les menus……………. 7
oMode DMX………………………………………………………………………. 7
oProtocol DMX……………………………………………………………………10
oMode Automatique…………………………………………………………. 10
oMode Maître / Esclave………………………………………………………10
Entretien et maintenance………………………………………………10
oNettoyage………………………………………………………………………….10
oMaintenance……………………………………………………………………. 13
Caractéristiques techniques…………………………………………. 13
English…………………………………………………………………………………. 14
Introduction………………………………………………………….......... 15
Device description …………………………………………………...... 15
Installation……………………………………………………………………15
oRigging…………………………………………………………………………….. 17
oDMX connection……………………………………………………….………. 17
SET UP……….………………………………………………………………….17
oControl panel………………………………………………………..…………. 17
oAuto Mode ………….………………………………………………………….. 17
oDMX Mode………………………………………………………………………. 17
oDMX Protocol…………………………………………………………………… 18
oMaster/Slave Mode…..……………………………………………………… 19
Maintenance & Service..……………………………………………… 22
oCleaning …………………………………………………………………………. 22
oTroubleshooting.……………………………………………………………. 22
Technical Specifications………………………………………………. 23

Moving Wash 19x12 ZManual Ver. 1.00 Page5
Introduction
Toutes nos féli citat ions pour l’a chat de ce projecteur evolite.
Ce projecteur professionnel est doté des der nières avancées tec hnolo giques, et a
été conçu pour un usage professio nnel. Sa qualité et sa fiabilité so nt le résultat
d’une fabricat io n soignée et suivant un cahier des charges précis. Ce pro jecteur
intelligent respecte le s normes européen ne s en vigueur : EN60598-
1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs.
Description du produit
>Contrôlable DMX512–10 ou 19 canaux.
> Pan :540°/tilt:270°.
>Effet Stroboscopique à vitesse variable
>Dimmer(0-100%) avec différentes courbes
>Panneau de contrôle avec afficheur
>Option de remise à zéro avec les presets usine.
>Option inversion Pan/tilt.
> 19 LED de 12 Watts Osram.
> Zoom
> Alimentation sur connecteur Powercon
Installation
oAccroche
Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension
adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement
afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous
également que la structure (ou point d’accroche) peut supporter au moins 10X le poids de
l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
Sécurisez la fixation du projecteur avec une élingue de sécurité homologuée pour le poids
du projecteur.

Moving Wash 19x12 ZManual Ver. 1.00 Page6

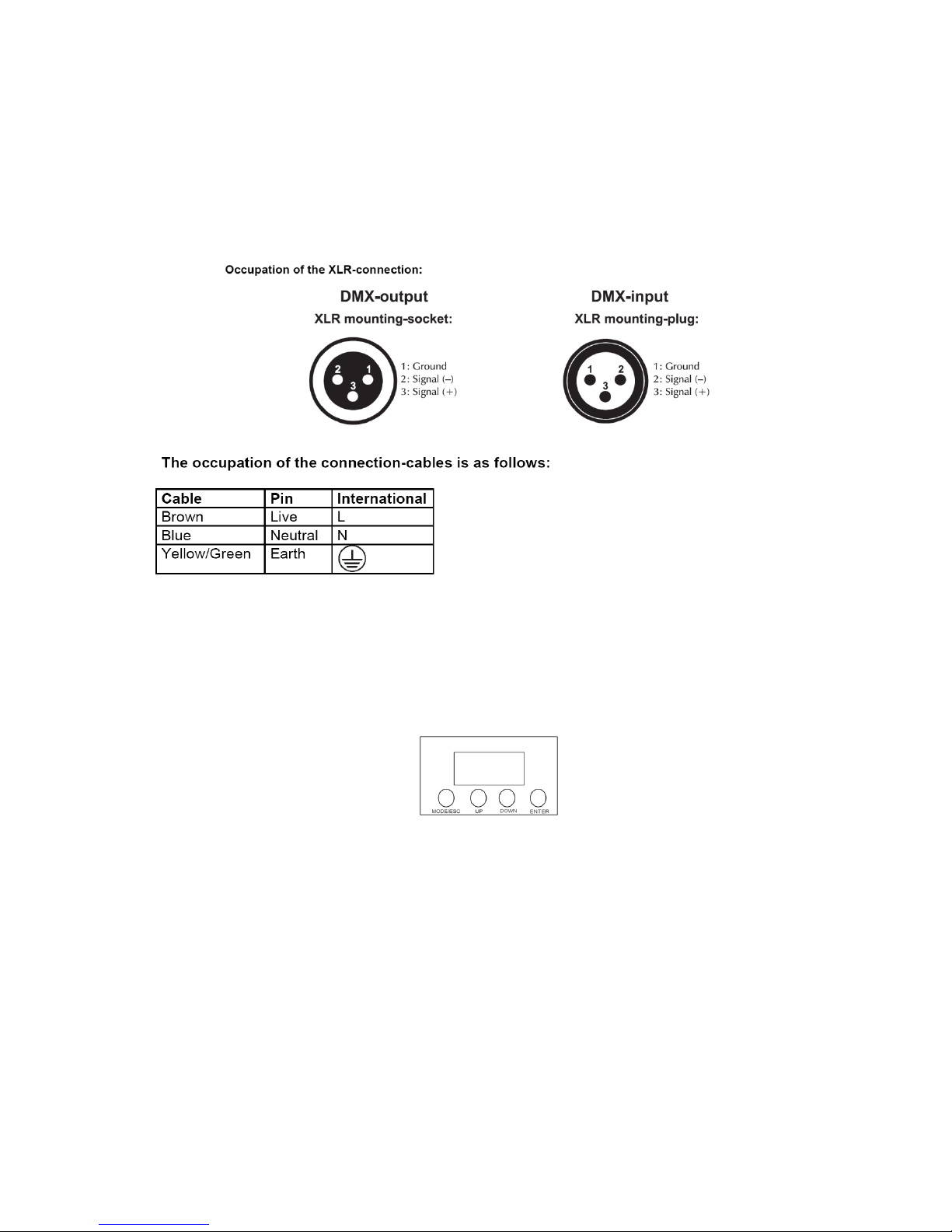

oConnexion DMX
Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé
blindé.
oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connectée .Les câble d’alimentation doivent être homologués
et conformes au Standard IEC.

Moving Wash 19x12 ZManual Ver. 1.00 Page7
Configuration
oPanneau de contrôle / Navigation dans les menus

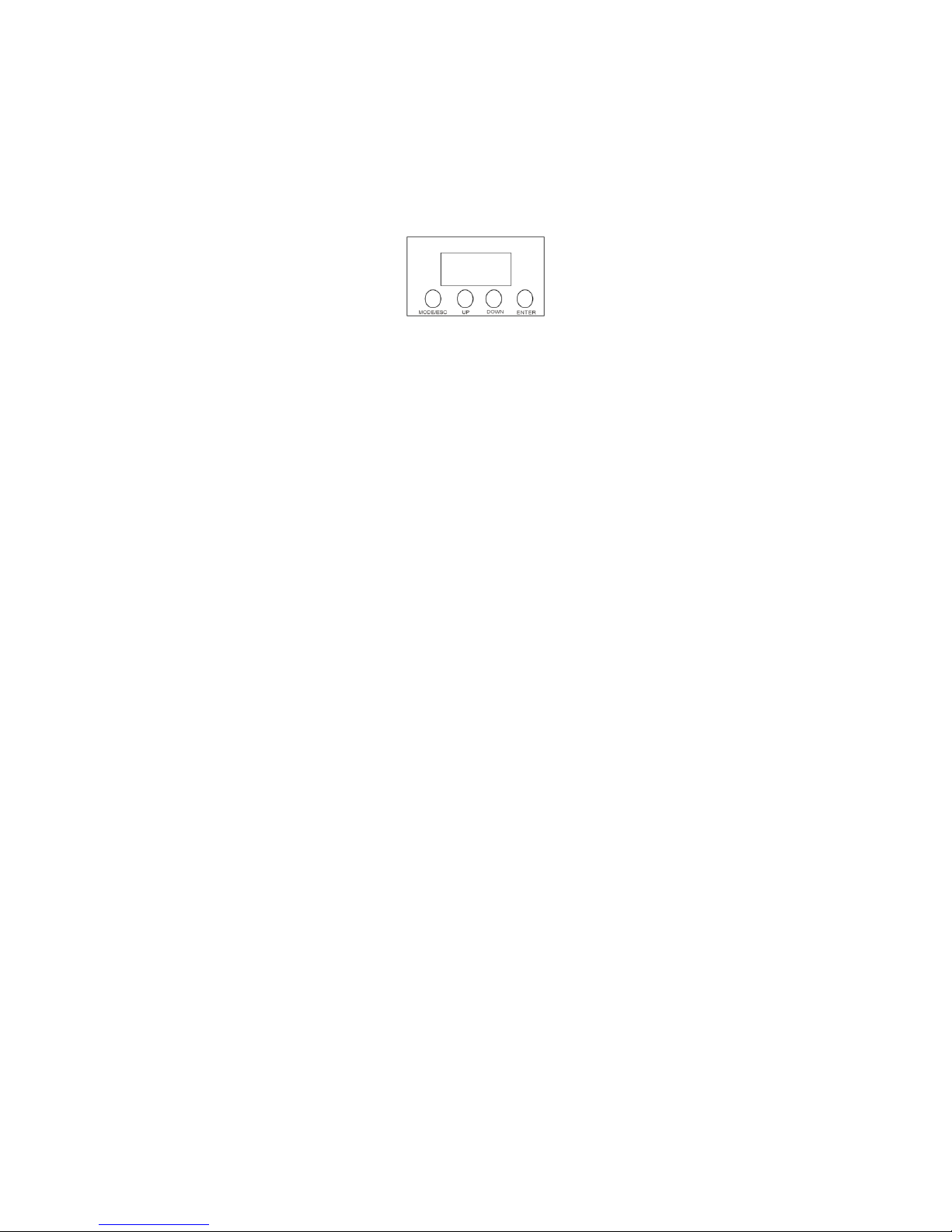

Panneau de contrôle avec afficheur.
Accédez directement au menu en appuyant sur la touche Menu puis déplacez-vous dans les menus
grâce aux touches UP & DOWN. Appuyez sur la touche ENTER pour valider vos choix et

Moving Wash 19x12 ZManual Ver. 1.00 Page8
valeurs
AdresseDMX512
Mode DMX
Mode auto
ID du projecteur
Mode Son
Inverse Pan
Inverse Tilt
Ecl. Ecran
Max PAN angle
Test Manuel
MENU
01 ~ 99
000 ~ 255
01 ~ 99
OUINON
ONOFF
630 540
Rouge
10Canaux
19Canaux
OUINON
R: 000 ~ 255
Vert
Bleu
Dimmer
Blanc
Flash
Pan
Tilt
Focus
G: 000 ~ 255
B: 000 ~ 255
W: 000 ~ 255
D: 000 ~ 255
F: 000 ~ 255
P: 000 ~ 255
T: 000 ~ 255
F: 000 ~ 255
X 1~512 **CH

Moving Wash 19x12 ZManual Ver. 1.00 Page9
Reset durées
(INPUT PASSWORD)
Durée en service
Information
Duréeutilisation
ChoixLanguage
Calibr.Moteurs
Réglages par défaut
Reset
038℃X/Y/A
FRENG
PAN
TILT
-127 ~ +127
-127 ~ +127
ENTER
ENTER
00000 ~ 99999H
00000 ~ 99999H
Duréeutilisation
Durée en service
00000 ~ 99999H
00000 ~ 99999H
Adjust. RGBW
R Adjust
G Adjust
B Adjust
WAdjust
000 ~ 255
000 ~ 255
000 ~ 255
000 ~ 255

Moving Wash 19x12 ZManual Ver. 1.00 Page10
oProtocole DMX 10 canaux
Canal DMX
Fonction
valeur
Description
CH1
Pan
0--255
Pan
CH2
Tilt
0--255
Tilt
CH3
Focus
0--255
Focus
CH4
Dimmer
0--255
Dimmer 0%--100%
CH5
Strobe
2-255
Pas d’effet
0--255
From slowto fast
CH6
Red
0--255
Red 0%--100%
CH7
Green
0--255
Green 0%--100%
CH8
Blue
0--255
Blue 0%--100%
CH9
White
0--255
White 0%--100%
CH10
Side program
0--002
Pas d’effet
3--223
Color selection
224--243
Colors changing jumpily
244-255
Colors changing gradually

Moving Wash 19x12 ZManual Ver. 1.00 Page11
oProtocole DMX 19 canaux
Canal DMX
Fonction
valeur
Description
CH1
Pan
0--255
Pan
CH2
Tilt
0--255
Tilt
CH3
Pan fine
0--255
Pan fine
CH4
Tilt fine
0--255
Tilt fine
CH5
Pan/Tilt speed
0--255
De rapide à lent
CH6
Pan/Tilt auto run
0--007
Pas d’effet
8--255
Pan/Tilt auto
CH7
Focus
0--255
Focus
CH8
Focus run
0--003
Pas d’effet
4-255
De lent à rapide
CH9
Reset
0--042
Pas d’effet
43--085
Pan reset
86--127
Tilt reset
128--170
Dimmer reset
171--212
Pan/Tilt reset
213--255
Fixture reset
CH10
Dimmer
0--255
Dimmer 0%--100%
CH11
Strobe
2-255
Pas d’effet
0--255
De lent à rapide
CH12
Nonlinear
0--050
Pas d’effet
51--101
Linearity curve
102--152
Logarithmic curve
153--203
Sigmoid Curve
204--255
ExponentialCurve
CH13
Red
0--255
Red 0%--100%
CH14
Green
0--255
Green 0%--100%
CH15
Blue
0--255
Blue 0%--100%
CH16
White
0--255
White 0%--100%
CH17
Side program
0--002
Pas d’effet
3--223
Sélectiond’unecouleur
224--243
Couleurschangeantes
244-255
Fondu de couleurs
CH18
Side program speed
0--255
De lent à rapide
CH19
ID address
0--255
ID address

Moving Wash 19x12 ZManual Ver. 1.00 Page12
oMode Automatique
Sélection du Mode AUTO
. Appuyez sur la touche Menujusqu’à l’affichage deAuto program,puis appuyez surENTERpour valider
ce choix. Sélectionnez la vitesse des programmes de 1 à 99.
Sélection du Mode AUTO à détection sonore.
. Appuyez sur la toucheMenu jusqu’à l’affichage Mode Son. Sélectionnez la vitesse des programmes
de 1 à 99.
oMode DMX
Chaque appareil peut-être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « A001 ». L’adresse renseignée est alors l’adresse de base,
adresse à partir de laquelle l’appareil va répondre.
Si deux MOVING WASH 315C sont adressées à la même adresse DMX ; elles se comporteront alors de manière
identique, répondants aux mêmes canaux DMX.
oMode Maître / Esclave
L’app areil est automatiquement désigné en “Maitre” si il est en mode Master-
Auto / Alone -Auto.
Dans le menu principal, sélectionnez «AUTO PROGRAM».L’appareil « Esclave » do it être
co nfiguré en Mode D MX à l’a dresse A001.
Entretien et maintenance
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées
pour une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec
de la fumée cet entretien régulier est très important. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre et sec.

Moving Wash 19x12 ZManual Ver. 1.00 Page13
oMaintenance
DANGER !
Risque de chocs électriques.
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce
qui pourrait créer des interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
Caractéristiques techniques
Modèle
Moving Wash 19x12 Z
Voltage
110V- 250V / 50-60Hz
Consommation:
300W
LEDs
19X12w RGBW4en 1Osram
Poids brut
10Kg
Dimensions
450(H) x 220(l) x 330(L) mm

Moving Wash 19x12 ZManual Ver. 1.00 Page14
WARNING !
Before use, and before installing this fixture, read carefully user manual, and follow the
safety precautions listed on this page.
WARNING !
Very high level light output. DO NOT LOOK INTO THE BEAM.
DANGER !
Hazardous voltage. Risk of electric shock!
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on a dimmer power pack.
Protect the unit from rain or moisture.
WARNING !
Burn Hazard. Do not touch. Very hot surface
The fixture becomes hot during use and remains hot 10 min after use . Do not touch the unit.
WARNING !
Fire Hazard!
Keep flammable materials away from the fixture. Do not operate the fixture with ambient
temperature over 40°C.
.

Moving Wash 19x12 ZManual Ver. 1.00 Page15
DANGER !
Safety Hazard.Risk of injury.
This evolite unit must be installed by professional people. If suspended, make sure the
structure and the hardware used for this suspension is secured. This Hardware must support
at least 10 times the weight of the device suspended.
Ensure public is not looking at the beam. Do not try to repair the fixture by yourself. Contact
a professional repair service.

Moving Wash 19x12 ZManual Ver. 1.00 Page16
Introduction
Thank yo u for selecting thi s professio nal fixt ure from evolite
This new intelligent Mov ing Wash will prov ide you reliability, latest features,
and pro fessio nal lighti ng effects for a long period o f time.
This evolite f ixt ure is co mplyin g with Europ ean sta ndards: EN60598-
1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs.
Device Description
> DMX512 –10 or 19channels
> Pan : 540°/tilt:270°
>Strobeffectvariable speed
>Dimmer(0-100%)
>Control panel
> Option inversion Pan/tilt.
> 19 LED of 12 Watts Osram 4 in 1
> Zoom
>Connector : Powercon
Installation
oRigging
The installation of the projector has to be built and constructed in a way that it can hold 10 times the
weight for 1 hour without any harming deformation.
IMPORTANT!OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including calculating working
load limits, installation material being used, and periodic safety inspection of all installation material
and the projector. If you lack these qualifications, do not attempt the installation yourself, but instead
use a professional structural rigger. Improper installation can result in bodily injury and or damage to
property. The projector had to be installed out of the reach of people
Always secure your fixture with a safety cable !

Moving Wash 19x12 ZManual Ver. 1.00 Page17
oDMX 512 Connection
The wires must not come into contact with each other, otherwise the fixture will not work at all or
properly. Please note the starting address depends upon which controller is being used. Only use a
DMX cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or
one fixture to another
Connection with the mains.
The earth has to be connected. The device must only be connected with an electric installation
carried out in compliance with IEC standards.
Set up
oControl panel
The control board offer several features:you can simple set the starting address, run the pre-
programmed program or make a reset
The main menu is accessed by pressing the Menu button, Browse through the submenu by
pressing Up or Down .Press the Enter-button in order to select the desired menu. You can change
the selection by pressingUp or Down, Confirm every selection by pressing the Enter-button. The
functions provided are described in the following setting.

Moving Wash 19x12 ZManual Ver. 1.00 Page18
oAuto Mode/Sound Mode
.Press the MENU until it shows Auto program
.Use the UP/DOWN buttons to set to Master-Auto / Alone-Auto Master-Music / Alone-Music ,PressENTER to confirm.
oDMX Mode
DMX mode is selected in the main menu.
You can control the projectors individually via your DMX-controller
Just select the fixture address, knowing that this address will be the start address. ( 1st DMX channel).
Note. If 2 fixtures are addressed with same DMX value, they will move exactly the same way.

Moving Wash 19x12 ZManual Ver. 1.00 Page19
DMX512 ADDRESS
Channel Mode
Show Run Mode
ID Address Set
Sound Run Mode
Pan Inverse
Pan Inverse
Back Light Set
Pan Scan Angel
Manual Test Run
MENU
01 ~ 99 S/T
000 ~ 255
01 ~ 99 S/T
YESNO
NOOFF
630 540
Red
10CH
19CH
YESNO
R: 000 ~ 255
Green
Blue
Dimmer
White
Flash
Pan
Tilt
Focus
G: 000 ~ 255
B: 000 ~ 255
W: 000 ~ 255
D: 000 ~ 255
F: 000 ~ 255
P: 000 ~ 255
T: 000 ~ 255
F: 000 ~ 255
DMX512 ADDRESS

Moving Wash 19x12 ZManual Ver. 1.00 Page20
Factory Setting
(INPUT PASSWORD)
Time Left Serve
Information
Fixture Time
Language Choose
Motor Offset
Load Default
Reser Lamp
038℃X/Y/A
CHNENG
PAN
TILT
-127 ~ +127
-127 ~ +127
ENTER
ENTER
00000 ~ 99999H
00000 ~ 99999H
Fixture Time
Time Left Serve
00000 ~ 99999H
00000 ~ 99999H
RGBWAdjust
R Adjust
G Adjust
B Adjust
WAdjust
000 ~ 255
000 ~ 255
000 ~ 255
000 ~ 255
ERROR
