EVOC JNB-1406 User manual

JNB-1406
加固笔记本
Rugged Notebook
Version: C03

声明
本手册包含的内容并不代表本公司的承诺,产品后续相关变更时,本公司
保留对此手册更改的权利,恕不另行通知。对于任何因安装、使用不当而导致的
直接、间接、有意或无意的损坏及隐患概不负责。
订购产品前,请向经销商详细了解产品性能是否符合您的需求。
EVOC 是研祥智能科技股份有限公司的注册商标。本手册所涉及到的其他商
标,其所有权为相应的产品厂家所拥有。
研祥智能科技股份有限公司©2011,版权所有,违者必究。未经许可,不得
以机械、电子或其它任何方式进行复制。
欲获更多信息请访问研祥网站:http://www.evoc.com或向研祥技术支持邮箱
support@evoc.com(国际)、support@evoc.cn(国内)咨询。
免费客服热线: 4008809666

安全使用小常识
1. 产品使用前,务必仔细阅读产品说明书。
2. 切勿触摸电池的端子。如果端子的接触面变脏或损坏的话,将不能正常工
作。
3. 切勿将电池置于有水的环境下或使其受潮。
4. 如果长时间不使用电池 (一个月以上)的话,将其充电或放电 (使用)
直至剩余电池电量变为 30% 至 40%后,保管在阴凉干燥之处。
5. 本计算机通过仅当剩余电量约低于 93%电量时才充电来防止电池的过度充
电。
6. 刚购买的计算机的电池是没有充电的。初次使用前务必要将其充电。当将
电源适配器与计算机连接时,充电会自动开始。
7. 如果电池泄漏,电解液进入到眼内的话,切勿揉眼睛。要立即用清水冲洗
眼睛并尽可能请医生进行医疗处理。
8. 请不要放置在婴幼儿可触及的地方。
9. 请不要将电池作为垃圾投弃。应按贵地的法令或法规以及贵公司的安全标
准处理。
10. 充电或正常使用过程中,电池可能会变热。这完全属于正常现象。
11. 如果电池的内部温度超过容许的温度范围 (0℃至 50℃),充电不会开始。
一旦达到容许温度范围要求,将自动开始充电。注意根据使用条件不同,
充电时间也不同。(当温度为 10℃或以下时,充电时间可能比平常要略长
一些。)
12. 如果温度低的话,工作时间将会缩短。只能在允许温度范围内使用计算机。
13. 本计算机备有高温模式功能,可防止高温环境下电池老化。高温模式时的
100%电量约相当于普通温度模式的 80%电量。
14. 电池为消耗品。如果计算机使用某一特定电池的运行时间大大缩短且反复
充电仍不能恢复其性能的话,应用新的电池予以更换。
15. 当用包装如公文包等运送备用电池时,建议最好将其装在塑料袋内以保护
其接触面。

16. 不使用时务必要关闭计算机的电源。当未连接电源适配器使计算机处于开
机状态时将会耗尽电池的剩余电量。

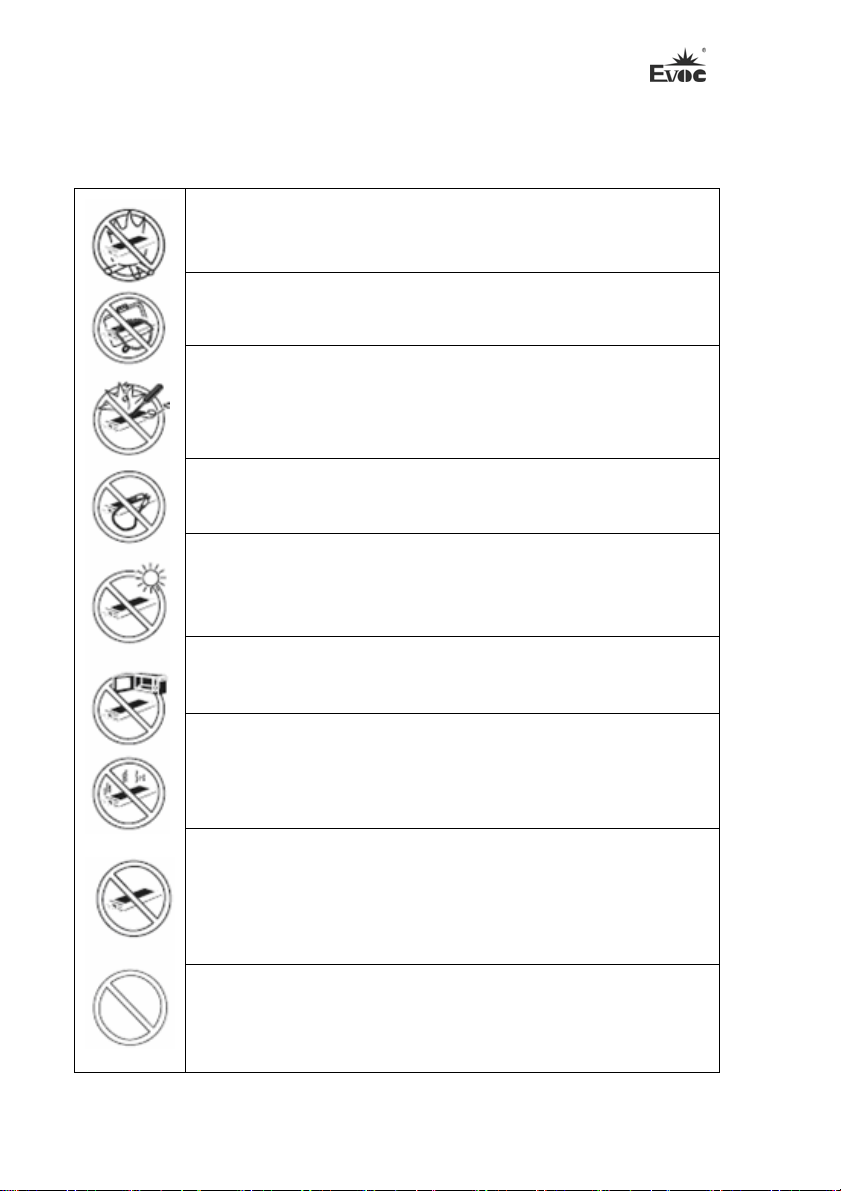

17. 电池
避开热源;
切勿将电池投弃到火中或使其处于过热的环境中。
远离某些物品
携带或保管时,切勿将电池与诸如项链或发夹等一起放置。
切勿解体
切勿将尖锐的物品插到电池内,使电池受到碰撞或冲击,使其变
形,将其解体或改装。
切勿使其短路
切勿使其正极 (+)和负极 (-)接触而造成短路。
避免过热、过冷和直射阳光
切勿在阳光直射之处、炎热之处 (如晴天时的车内)或寒冷之处
对电池进行充电、使用或放置过长的时间。
切勿将其置于微波炉内
切勿将电池置于微波炉或加压舱内。
停止使用
如果电池发出异味、触摸时有变热的感觉、变色变形或其他任何
的异常时,请将其从计算机上取下并停止使用。
切勿将其用于其他任何计算机,此电池为充电型电池,仅供指定
的计算机使用。
切勿将其用于非指定的计算机使用。更换电池时,请不要使用本
公司指定以外的电池。请按指定的方法进行充电。
切勿使用非指定电池
如果使用指定 (附带和指定的其他商品)电池以外的电池,则将
导致发热、起火和破裂情况。

目录
第一章 产品介绍 ......................................................................................................1
简介 .........................................................................................................................1
产品规格 .................................................................................................................1
运输与贮存要求......................................................................................................4
第二章 使用说明 ......................................................................................................5
使用须知 .................................................................................................................5
产品外观图 .............................................................................................................8
外部功能示意图......................................................................................................9
外部IO接口示意图 ............................................................................................... 11
触摸板使用及注意事项........................................................................................12
热键定义 ...............................................................................................................13
指示灯 ...................................................................................................................14
第三章 安装说明 ....................................................................................................15
首次使用操作步骤................................................................................................15
使用环境 ...............................................................................................................19
将光驱替换为辅电池(串口模块或第二硬盘).....................................................19
硬盘驱动器的使用................................................................................................21
内存扩展 ...............................................................................................................23
USIM/UIM卡安装.................................................................................................24
外接 IEEE1394 设备...........................................................................................24
使用PC卡...............................................................................................................25
外接Express Card 设备 ........................................................................................26
特殊功能安装 .......................................................................................................27
蓝牙功能(Bluetooth) .............................................................................................27

无线网络 ...............................................................................................................32
GPS 功能(可选 )..................................................................................................35
指纹识别器的使用................................................................................................38
指纹识别使用 .......................................................................................................48
第四章 B
IOS 功能简介 .........................................................................................49
UEFI简介 ..............................................................................................................49
UEFI参数设置.......................................................................................................49
UEFI基本功能设置...............................................................................................50
x86 平台下UEFI所要管理的系统资源 ................................................................59
第五章 驱动程序安装说明 ....................................................................................67

第一章 产品介绍
JNB-1406 - 1 -
第一章 产品介绍
简介
JNB-1406 是一款能适应恶劣工作环境的具有坚固性、高稳定性和可靠性的特
种笔记本电脑。具有防水、防尘、防振、防跌落、防盐雾、宽温和携带方便等特
点,且其杰出的工艺经过基于严格的 MIL-STD-810F(美军标)和 IP(计算机外
观防护等级)步骤测试,可满足特殊行业在恶劣环境下完成特殊工作和任务的需
求。
产品规格
项目 定义
处理器 Intel® 酷睿 i7-2610UE 1.5GHZ(最大 2.4GHZ)/4MB
芯片组 Intel® HM65
内存 板载 2G DDR3 1333MHz,提供 1 条 SO-DIMM 插槽 ,最大
可扩展到 10GB。
VGA 控制器 Intel® HD Graphics
显
示 LCD 显示屏 13.3 英寸 WXGA TFT 液晶显示屏,阳光可视。
硬盘 2.5 寸 SATA 硬盘(可选硬盘加密和硬盘自毁功能)
光驱
5.25 寸 SATA DVD-ROM/COMBO(其中光驱位可扩展成
11.1V/3700mAH 电池包,或扩展成串口模块,或第二块
SATA 硬盘。)(可选)
声音 扬声器 两个高品质的扬声器
麦克风 内置有麦克风
键盘 防水、防尘、带背光功能的键盘(若选用塑胶键盘,则
无防尘和背光功能。)
触摸板 集成有鼠标触摸板,带左、右按键
用户
接口
触摸屏 支持触摸屏功能(可选)

第一章 产品介绍
- 2 - JNB-1406
PCI Express MiniCard 接口,支持 802.11a/b/g(可选)
PCI Express MiniCard 接口,支持 GSM/GPRS/EDGE/
TD-SCDMA/HSDPA/HSPA/UMTS/WCDMA/EV-DO 等无线宽带网
络接入(可选)此功能与 WLAN 功能只能二者选一
内置蓝牙模组,兼容 Bluetooth™ v2.0(可选)
无线功能
内置 GPS 模块(可选)
以太网路 支持 10/100/1000Mbps
调制解调器 内置 56Kbps Modem
安全功能
支持 TCM1.2(可选);
指纹识别(支持用户指纹开机,指纹登陆) (可选);
数据安全加密(可选);
硬盘加密功能(可选)
1394 接口 兼容 IEEE1394 OHCI 1.1/1.0
100/200/400Mbps
串行接口 支持 2 个 RS-232 接口,可选 RS-422,RS-485 模式;
串口模块(支持 2 个 RS-232,RS-422,RS-485 模式接口)
Cardbus/Express
card
1 个 PCMCIA Type II 接口(选配),支持 Cardbus 32bit
卡;1 个 Type II Express card 接口
操作
系统 支持 Windows XP Professional Edition
电池 Li-Ion 电池,11.1V/8400mAH
Li-Ion 电池,11.1V/3700mAH(可选)
电源
电源适
配器 AC 100~240V, DC 19V@90W,航插接口
机械尺寸 约为 328×272×46mm
重量 约 4.8Kg (包括一个电池包)

第一章 产品介绍
JNB-1406 - 3 -
温度
满足 IEC 68-2-1,2,14 / MIL-STD-810F, Method 501.4,
502.4
操作温度: -20˚C to 55˚C(适配器供电,宽温硬盘)
0˚C to 50˚C(普通硬盘)
存储温度: -40˚C to 70˚C
湿度 满足 IEC 68-2-30 / MIL-STD-810F, Method 507
5%-95% ,未结露。
海拔
高度
满足 IEC 68-2-13/ MIL-STD-810F, Method 500.4
操作: 15,000ft
存储: 40,000ft
Attitude change rate: 2,000ft/min
ESD 符合 IEC 61000-4-2/2001
Contact +/-4KV,Air +/-8KV
冲击
满足 MIL-STD-810F 及 GJB-322A(全加固型)
工作: 峰值加速度 15G,脉冲宽度 11ms
关机: 峰值加速度 50G,脉冲宽度 11ms
振动
满足 MIL-STD-810F 及 GJB-322A(全加固型)
工作:频率 5~200Hz 加速度 1.0G (1.5G 可选)
关机:频率 10~23Hz 加速度 1.0G
频率 23~52Hz 振幅 0.44mm
频率 52~2000Hz 加速度 5G
跌落 满足 MIL-STD-810F 及 GJB-322A(全加固型)
91CM 高度自由落体到硬质地板,六面、四角、六棱
可靠性
MTBF MTBF 30000hours,90% Confidence Level
典型功耗
电源类型:ADAPTER
输入电压/频率:100~240V AC 50Hz/60Hz
总功率:90W(Max)
输出电压/电流:[email protected](Max)
认证 CCC,GOST-R,SII,GJB151A-97

第一章 产品介绍
- 4 - JNB-1406
运输与贮存要求
运输:
包装好的产品能以任何交通工具,运往任何地点,在长途运输时不得装在敞
开的船舱和车厢中,中途转运时不得存放在露天仓库中,在运输过程中不允许和
易燃、易爆、易腐蚀的物品同车(或其他运输工具)装运,并且产品不允许经受
雨、雪或液体物质的淋袭与机械损坏。
贮存:
产品贮存时应存放在原包装箱内,存放产品的仓库环境温度为 0℃~40℃,
相对湿度为 20%~85%.仓库内不允许有各种有害气体、易燃、易爆炸的产品及有
腐蚀性的化学物品,并且无强烈的机械振动、冲击和强磁场作用。包装箱应垫离
地面至少 10cm,距离墙壁、热源、冷源、窗口或空气入口至少 50cm。

第二章 使用说明
JNB-1406 - 5 -
第二章 使用说明
使用须知
重要安全说明
当使用计算机时,为减少出现火灾、触电和人身伤害的危险,请务必遵守下
列基本的安全注意事项:
1.切勿将计算机靠近有水之处如:浴槽、洗脸盆、厨房水池、洗衣槽或游泳池附
近使用。
2.切勿在雷暴雨期间使用计算机,这会因闪电而造成远隔电击的危险。
3.仅能使用本说明书中所规定的电源线和电池。切勿将电池投弃到火中,以免造
成爆炸。有关其特殊的处理说明请按照贵地的有关规定执行。
锂电池
此计算机备有锂电池可以用来储存日期和时间。电池的更换仅能由授权的维
修服务人员进行。
警告!因安装或使用不当可能会有发生爆炸的危险。

第二章 使用说明
- 6 - JNB-1406
安全注意事项
保管计算机前,务必要除潮。
避免无线电频率干扰
切勿将计算机靠近电视机或收音机使用
打雷时,切勿触摸本机和电缆。
避开磁场
要将计算机远离磁场
储存在硬盘上的数据可能会丢失
要避开小件物品
切勿将曲别针或其他小件物品插到计算机内
切勿擅自拆卸计算机
切勿对显示器过度施加压力
切勿将 LAN 连接器与非指定的网络或电话线连接,如果
LAN 连接器与以下网络或电话线连接,则将引起火灾和
触电事故。
• 1000 BASE-T, 100 BASE-TX, 10 BASE-T以外的网络
• 电话线 (普通电话线,内线电话线 (内部交换机),
数字公共电话等)
请将包装材料置于婴幼儿够不到之处放置,因玩耍塑料
袋可能造成窒息。

第二章 使用说明
JNB-1406 - 7 -
双电池使用说明
1、双电池的手动切换
用户可通过按键盘的Fn+F4来进行A电池(主电池)和B电池(辅电池)的交
替切换,此项功能给用户提供了双电池使用的最大灵活度。
当用户未接交流适配器,只接双电池给笔记本提供电源时,A电池将首先放
电,当A电池电量用完后会自动切换至B电池放电,无须用户手动切换,以此保
证供电的连续性。
2、双电池的充放电
当双电池都用完后,可以同时插上对应的电池接口,并插上交流适配器,此
时双电池开始充电。A电池将首先被充电,A电池充电时对应的A电池指示灯会亮
红色,直到充满A电池指示灯亮绿色。当A电池充满后,会自动切换至B电池充电,
无须用户手动切换。此时,A电池指示灯熄灭,B电池指示灯亮红色,当B电池
充满后B电池指示灯亮绿色。
3、电池低报警
当B电池放电至电量低于6%时,B电池指示灯会闪红色,并发出报警声。
当用户听到报警声应该立即接上交流适配器或者关闭系统更换有充足电量
的电池使用。
用户接回交流适配器后,报警声会自动消除;用户也可以通过操作系统的音
量控制对话框中的PC 扬声器静音选项来消除报警声。

第二章 使用说明
- 8 - JNB-1406
产品外观图

第二章 使用说明
JNB-1406 - 9 -
外部功能示意图

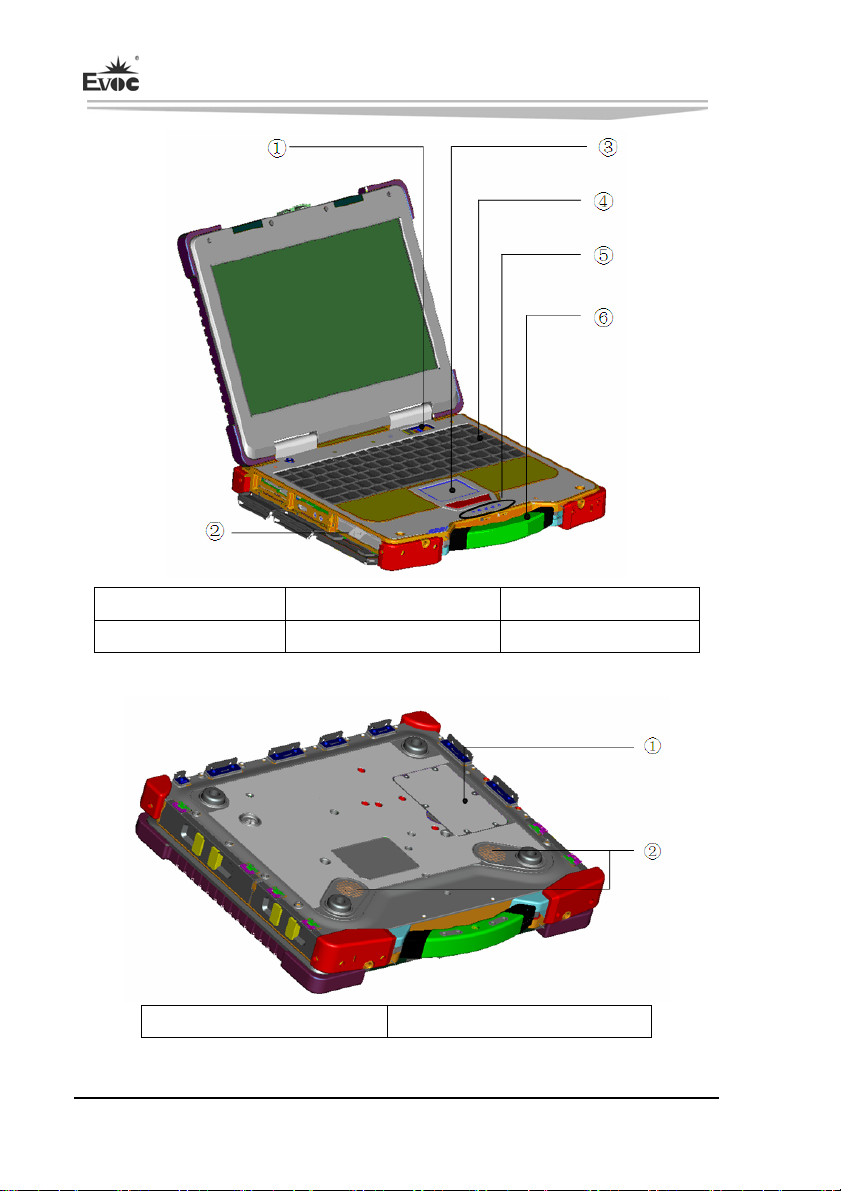

1、液晶显示屏 2、功能键 3、电源开关
4、发光二极管指示灯 5、天线 6、光驱
7、主电池 8、安全锁 9、MIC 声音输入

第二章 使用说明
- 10 - JNB-1406
1、指纹识别 2、硬盘驱动器 3、触摸板
4、键盘 5、发光二极管指示灯 6、携带把手
1、内存插槽模块 2、扬声器

第二章 使用说明
JNB-1406 - 11 -
外部IO接口示意图
1、PC 卡插槽 2、UIM 卡插槽 3、Express 卡插槽
4、SMART 卡插槽 5、HDMI 端口 6、耳机插孔
7、麦克风插孔

第二章 使用说明
- 12 - JNB-1406
1、DC 电源输入端口(航插) 2、LAN 端口 3、USB3.0 端口
4、ESATA+USB2.0 端口 5、IEEE1394 端口 6、调制解调器端口
7、外接显示器端口 8、串行端口
触摸板使用及注意事项
触摸板与外接鼠标功能相同,可用其来移动光标以及进行通常的计算机操
作。

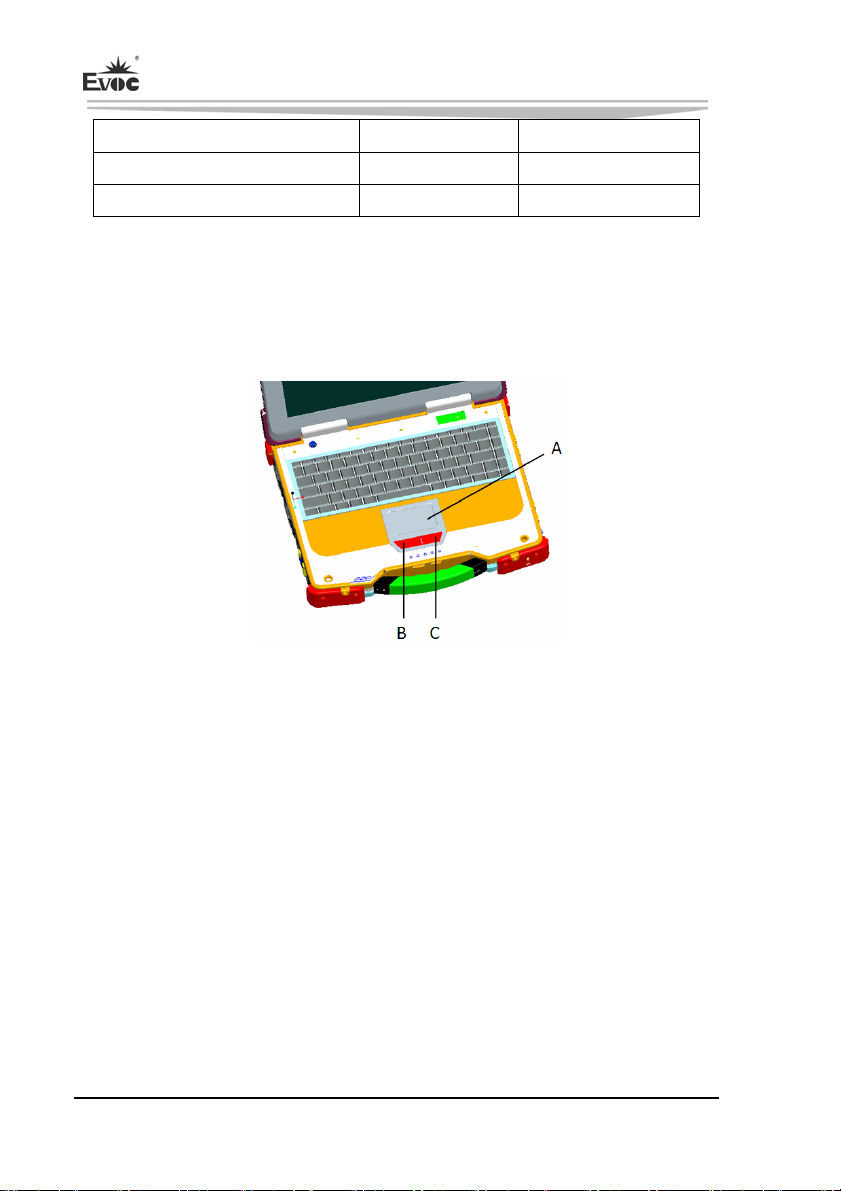

A. 工作面 (触摸板),移动光标。
B. 左按钮,功能相当于鼠标的左键。
C. 右按钮,功能相当于鼠标的右键。
注意事项
触摸板设计为仅用指尖操作。切勿将任何物体置于工作面上或用尖头物
(例如指甲)或坚硬物品 (例如铅笔和圆珠笔)用力下压以免留下痕迹。
要尽量避免诸如油等有害物质与触摸板接触。否则光标可能会不能正常
工作。
当触摸板变脏时,用纱布之类的柔软干布或用软布先沾上用水稀释过的

第二章 使用说明
JNB-1406 - 13 -
洗涤剂并彻底拧干后擦拭以去除脏污。切勿使用苯或涂料稀释剂或研磨
酒精。否则可能会对表面产生诸如褪色等不良影响。此外,切勿使用市
售的家庭用清洁剂和化妆品,因为这些物质含有对表面有害的成分。
热键定义
Fn + ESC 系统进入休眠状态按钮
Fn + F1 触摸板开关
Fn + F2 无线/3G 网络开关
Fn + F3 蓝牙开关
Fn + F4 A 电池和 B 电池切换
Fn + F5 下调屏幕亮度
Fn + F6 上调屏幕亮度
Fn + F7 LCD/CRT/ LCD&CRT 显示切换
Fn + F8 屏幕显示开关
Fn + F10 保留
Fn +F11 静音键
Fn +F12 Scroll Lock
Fn +Number Print Screen
Fn +CTRL 键盘背光开关
Fn + ↑ 增大音量开关
Fn + ↓ 减小音量开关

第二章 使用说明
- 14 - JNB-1406
指示灯
电源指示灯(绿色)
为 A、B 电池充电双色(绿色和红色)指示灯
当 A、B 电池进行充电时对应的灯呈现红色,A、B 电池充电充满后呈现绿
色,放电时该灯会熄灭。对于单电池,其单独放电时当电量低于6%对应
的指示灯会闪红色,并发出报警声。对于双电池,当B电池放电至电量低
于6%时,B电池指示灯会闪红色,并发出报警声。
硬盘、光驱工作指示灯(绿色)
无线网络工作指示灯(绿色)
蓝牙模块工作指示灯(蓝色)
数字锁定指示灯(绿色)
大小写锁定指示灯(绿色)
