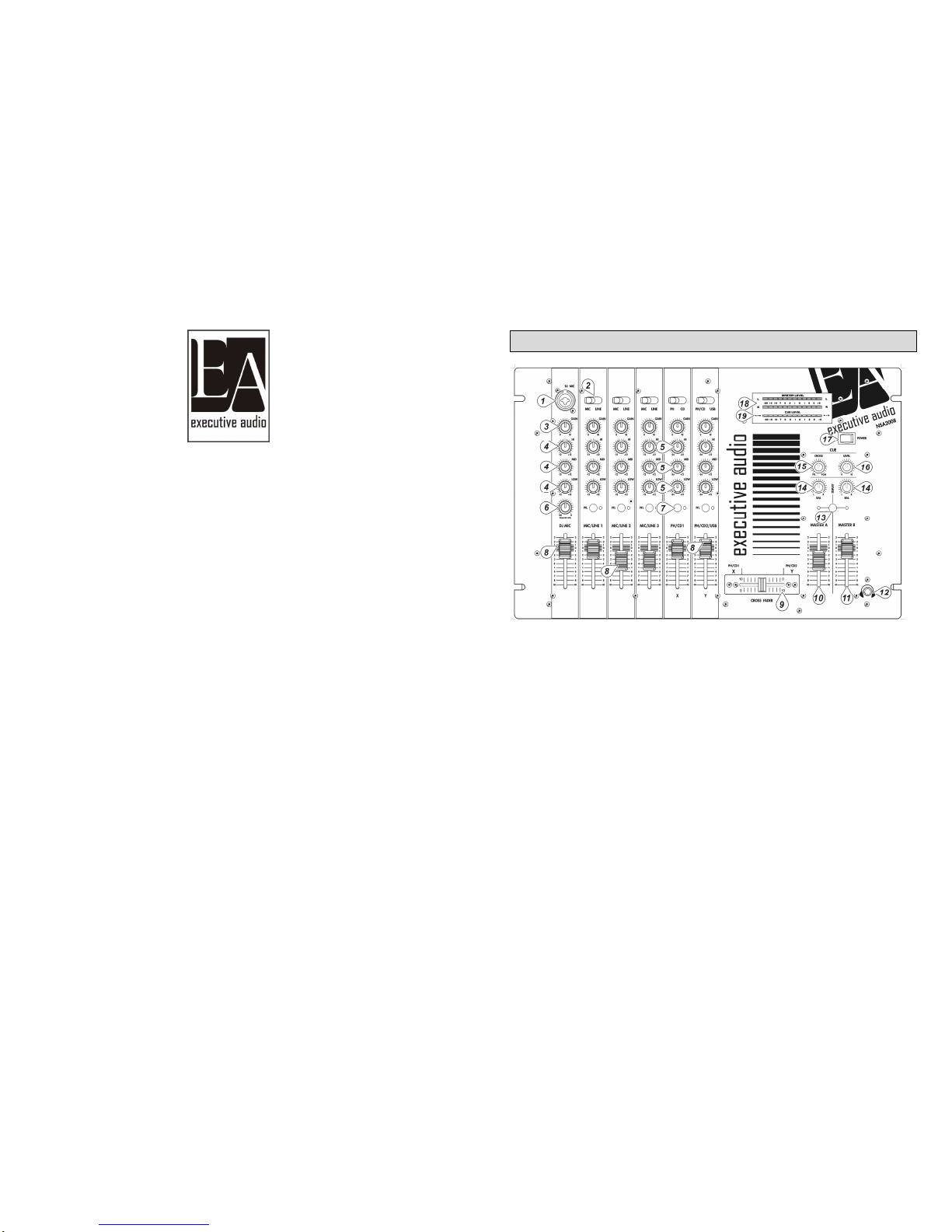

FACE AVANT
1. ENTREE MICRO DJ
Prise combo (XLR et Jack 6.35) symétrique et asymétrique.
2. SELECTEUR D’ENTREE
Chaque voie comporte un sélecteur de deux entrées. Les voies 1,2,3 en PHONO/CD,
les voies LINE 1,2,3 en CD/DVD/VIDEO/LINE
3. GAIN
Réglage du niveau d’entrée de la voie, un bon réglage permet d’éviter la distorsion.
4. EGALISATION DES VOIES MICRO ET LINE
Trois correcteurs basse/medium/aigu à +-12dB.
5. EGALISATION DES VOIES MUSIQUE
Trois correcteurs basse/medium/aigu à +12dB/-26dB.
6. TALKOVER
Réglage du talk over sur la voie micro, le niveau musical des autres voies baisse
automatiquement et laisse la priorité au micro, réglage 0dB (off) à 20dB.
7. PRE ECOUTE
Ces boutons permettent la pré-écoute de la source au casque. La LED s'allume quand
la fonction est activée
8. CONTROLE DU VOLUME DE CHAQUE VOIE
Ces faders permettent le réglage du niveau du volume

3
9. CROSSFADER
Le crossfader permet de mixer une source avec une autre. Le côté gauche du
crossfader représente le canal 1 et le côté droit représente le canal 2. Le crossfader peut
être remplacé très facilement.
10. MASTER A
Réglage du niveau de sortie master, sur les connecteurs XLR symétriques et Jack 6.35
asymétriques.
11. MASTER B
Réglage du niveau de sortie master sur les connecteurs RCA asymétriques.
12. SORTIE CASQUE:
Embase Jack 6.35 pour la sortie de pré écoute au casque.
13. DISPLAY Switch
Sélecteur de visualisation sur les vue mètres des master A et B.
14. BALANCE
Réglage de balance droite/gauche des master A et B.
15. CUE/PHONO
Assigne la pré-écoute ou la sortie master sur la sortie casque.
16. NIVEAU CASQUE
Potentiomètre de réglage du niveau casque.
17. POWER
Interrupteur de marche/arrêt
(Remarque : toujours mettre en marche la table de mixage avant l’amplificateur)
18. AFFICHAGE NIVEAU MASTER
L'affichage indique le niveau du signal MASTER A et B suite à votre sélection.
19. AFFICHAGE PFL
L'affichage indique le niveau de la pré-écoute suite à votre sélection à l'aide des
boutons CUE.

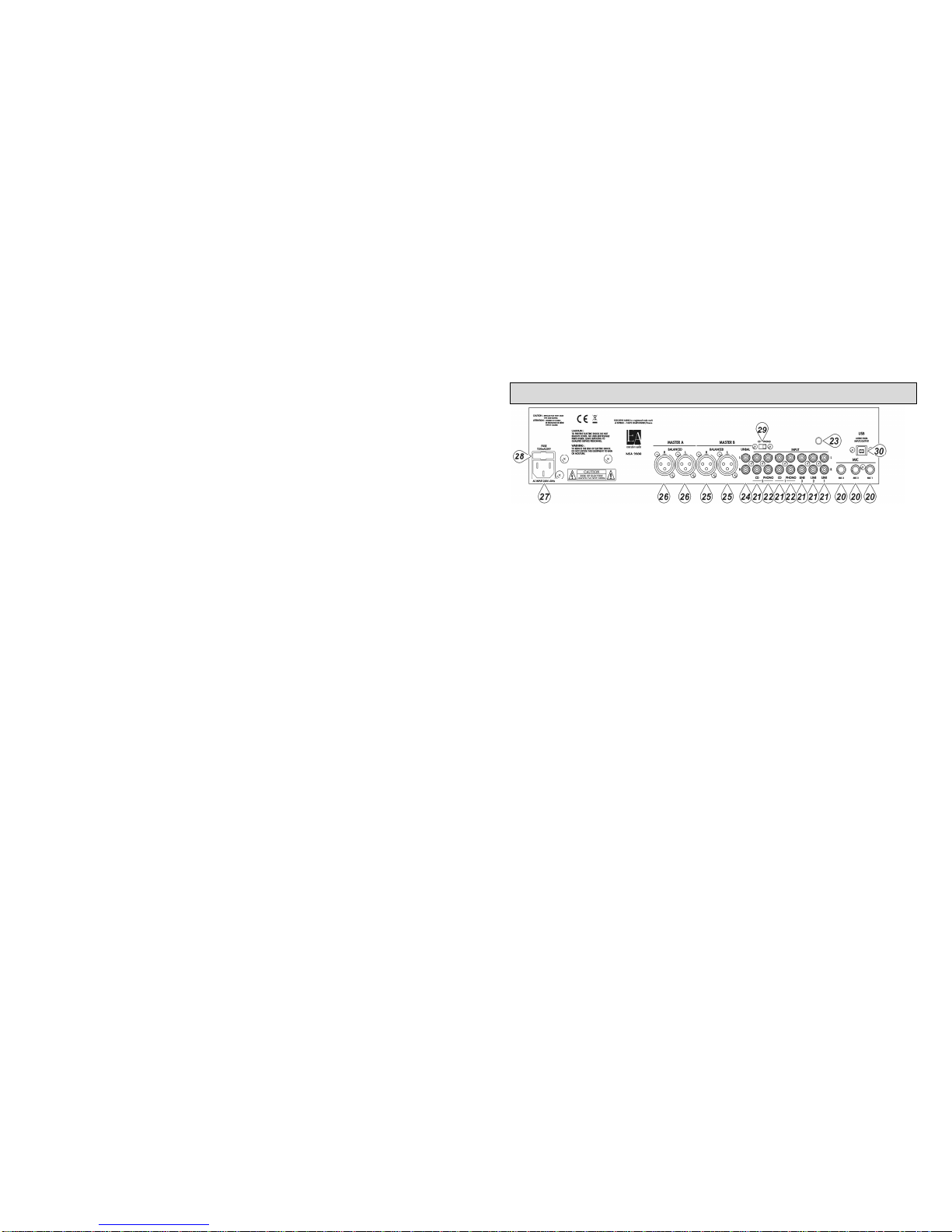

FACE ARRIERE
20. ENTREES MICRO
Trois entrées jack 6.35 symétriques ou asymétriques.
21. ENTREES PHONO/LINE
Entrée sur connecteur RCA des différentes sources.
4
22. ENTREE PHONO
Entrées sur connecteur RCA pour platines vinyles.
23. GND
Raccord de la terre aux platines vinyles
24. SORTIE MASTER B
Ces sorties asymétriques sur connecteurs XLR 3 broches sont contrôlées par le fader
MASTER B.
25. SORTIE MASTER B
Ces sorties symétriques sur connecteurs XLR 3 broches sont contrôlées par le fader
MASTER B.
26. SORTIE MASTER A
Ces sorties symétriques sur connecteur XLR 3 broches sont contrôlées par le fader
MASTER A.
27. ALIMENTATION SECTEUR
Fiche standard IEC de raccordement secteur, 220/240V
Remarque : Avant de brancher votre appareil, assurez-vous que sa tension
corresponde à la tension en vigueur.
28. FUSIBLE
Logement du fusible de protection. Toujours remplacer ce fusible par un autre de
même valeur.
27. PHONO/CD
Ce commutateur permet de sélectionner soit l'entrée PHONO ou soit l'entrée CD.
28. CONNECTEUR USB
Entrée et sortie USB pour la lecture des fichiers Mp3 (ou toute autre source audio)
stockés sur votre ordinateur ou pour l'enregistrement de vos performances sur votre
ordinateur. Ce connecteur permet ainsi de recevoir ou d'envoyer des données via votre
ordinateur. Le connecteur USB envoie les signaux audio via le canal
PHONO/CD/USB.
Remarque : Quand vous branchez ou débranchez le câble USB, assurez-vous de
toujours avoir le fader du canal LINE/CD/USB en position la plus basse.
CARACTERISTIQUES TECHNIQUES
SENSIBILITE/IMPEDANCE : DJ/MICRO : 3mV / 1KOhms
PHONO : 3mV / 51KOhms (RIAA)
LINE/ CD : 150mV / 100KOhms
NIVEAU DE SORTIE :
MASTER B (Sortie maxi 8V) : 775mV/600Ohms asymétrique
MASTER A/B (Sortie maxi 8V) : 775mV/600Ohms symétrique
CASQUE (Sortie maxi 420mV) : 380mV/8Ohms

5
REPONSE EN FREQUENCE: 20Hz~20KHz ±0.5dB (RIAA ±2dB)
DISTORTION HARMONIQUE : 0.01%
SEPARATION STEREO: > 45dB
RAPPORT SIGNAL/BRUIT: DJ MIC : 80dB
PHONO : 70dB
LINE/ CD : 85dB
CONTROLE DE TONALITE:
MIC & LINE 1-3
Boost/Cut@Center Frequency : ±12dB@100Hz, 1KHz, 10KHz
PHONO/CD
Boost@Center Frequency : +12dB@100Hz, 1KHz, 10KHz
Special Cut@Center Frequency : Aigu : -26dB@ au dessus de 10KHz
Médium : -26dB@ 1KHz
Basse : -26dB@ en dessous de 100Hz
TALKOVER : 0 à -20dB
INTERFACE USB
Conversion signal : Analogique Digital ou Digital Analogique : 16 bit
Lecture : Distortion : < 0.05%
Ratio Bruit : 80dB
Enregistrement : Distortion : < 0.1%
Interface : USB1.1 ou USB2.0, fonction lecture et enregistrement
DIMENSIONS : 482mm x 311mm x 115mm
POIDS : 5 kg
Attention: L'appareil ne doit jamais être en contact avec de l'eau ou tout autre liquide.
54IN816.011409
6
FRONT PANEL
1. DJ MICrophone Input
A Combination XLR & 1/4“ jack sockets mounted on the front face of the mixer for
connecting your microphone and offer both balanced or unbalanced microphone
connections.
2. Input Selector
Each music input channels has two input options. This switch lets you select which of
the inputs plugged into the channel you wish to use. All input channels are dual with
Channel MIC/LINE 1,2&3 and Channels PHONO/CD 1&2.
3. GAIN Controls
Correct setting of the controls for input GAIN for every channel is crucial for getting a
good, strong signal without noise or distortion.
4. MIC & LINE1-3 Channel EQ
All Microphone channels & channel LINE 1-3 have a 3-band equalizer for tone
shaping. The EQ controls have fixed frequencies and a boost/cut range of +/- 12dB.
5. Music Channel EQ
All music channels have a 3-band equalizer for tone shaping. The EQ controls have
fixed frequencies and a boost/cut range of +12/-26dB.
6. TALKOVER Control
When the Master microphone is activate all other inputs will be automatically
attenuated. This control pre-sets the level of which the main music program will be
attenuated.
Attenuation range: 0dB (OFF) to 20dB.
To disable the override facility, simply turn the control fully clockwise.

7
7. CUE Switch with Indicator
These switches determine which source is heard in the headphones, the LED
illuminates when the CUE switch is on.
8. Channel Level Control
The channel fader adjusts the overall volume of the channel. The faders of the stereo
channels control both left and right signal at same time.
9. Replaceable Crossfader:
The Crossfader allows the mixing of one source into another. The left side of the
Crossfader is channel 1 and the right side is channel 2. The Crossfader in your unit is
removable and if the need arises can be easily replaced.
10. MASTER A Level:
This slider controls the overall output level leaving the Master A balanced XLR and
unbalanced 1/4” phone jack outputs.
11. MASTER B Level:
This slider controls the overall output level leaving the Master B unbalanced RCA jack
outputs.
12. PHONES:
This is a 1/4” stereo jack socket mounted on the front face of the mixer for you to
attach your headphones.
13. DISPLAY Switch
Either the Master A or B Output signal can be showed on the MASTER VU meter
depending on the position of this switch.
Switch released: Master A Output Signal
Switch depressed: Master B Output Signal
14. BALANCE Control
This control is used to set the Stereo Balance of the master A&B Left, Right Outputs.
The master Output program can be fully panned to the Left or Right.
15. Headphone PAN Control
Varies the mix between the cued input and main L, R output, and ideal for accurate
beat mixing. Full left will give cued input; full right will give main output program.
16. Headphone LEVEL Control
This control varies the volume in your headphones, the volume of the signal heard
through the headphones.
17. POWER Switch
This switches the AC power to the mixer ON or OFF.
Note: Be sure to switch on the power to your mixer before switching on the
amplification system.
18. Output Program Level Display
The display shows the signal level of the mixer master A or master B you have
selected with the DISPLAY button.
8
19. PFL Level Display
The display shows the signal level of the mixer input you have selected with the Cue
buttons.

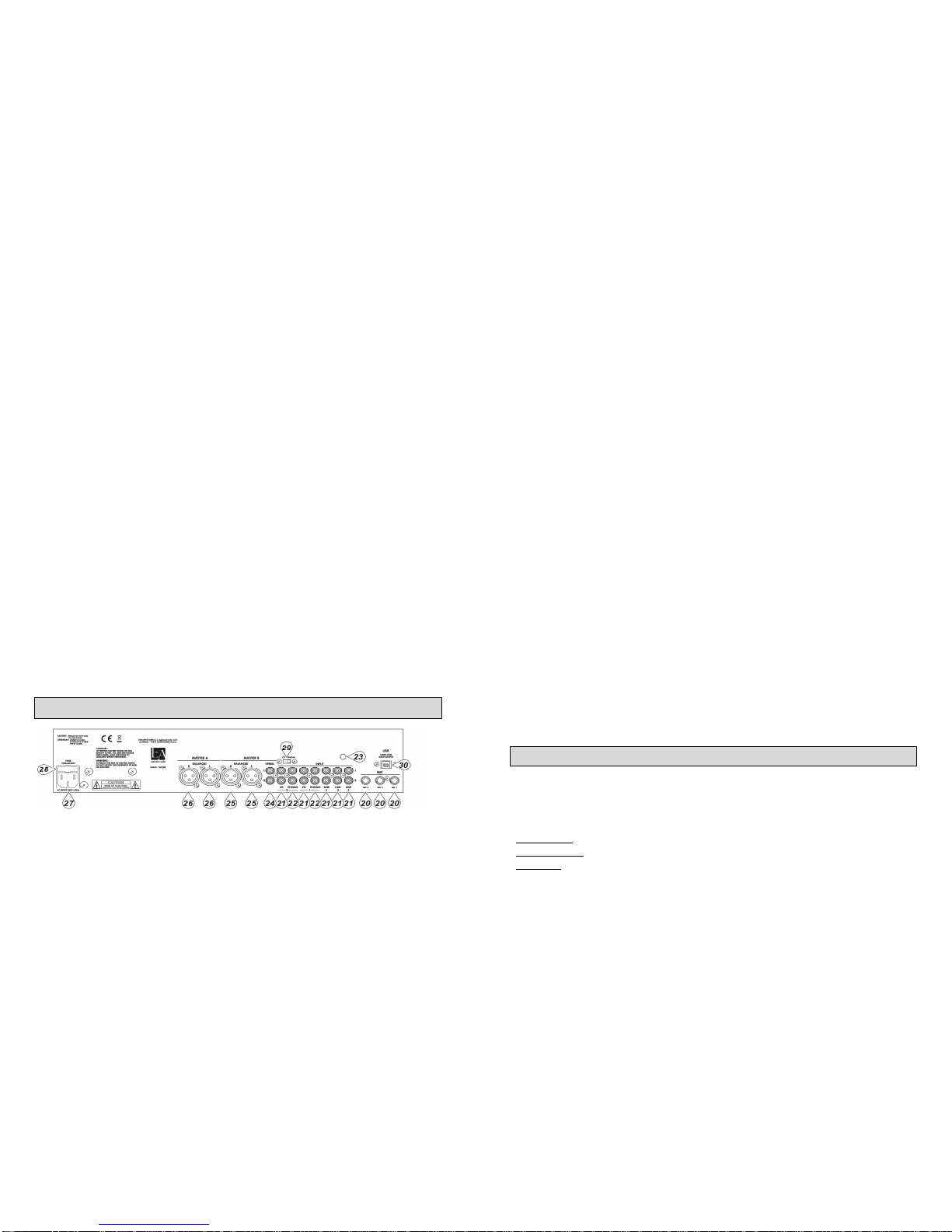

REAR PANEL
20. MICrophone Input
Three 1/4“ jack sockets are mounted on the rear panel of the mixer for connecting your
microphone and offer both balanced or unbalanced microphone connections.
21. LINE/CD Inputs
These inputs are unbalanced RCA jacks, connect stereo audio from Hi Fi VCRs,
cassette and reel-to-reel tape decks, CD players, VDPs, Tuners, even synthesizers or
other mixing consoles.
22. PHONO Inputs
These inputs are unbalanced RCA jacks. Use these only for turntables with moving
magnet cartridges. Line level sources will overload these inputs. Moving coil
cartridges require a separate head amp for optimum sound.
23. GND
The GND is a terminal for grounding turntables to eliminate hum.
24. Unbalanced Master B Outputs
These stereo outputs are low impedance, unbalanced RCA jacks controlled by the
Master B fader.
25. Balanced Master B Outputs
Master stereo program output provided by 3 pin Male XLR sockets controlled by the
Master B fader.
26. Balanced Master A Outputs
Master stereo program output provided by 3 pin Male XLR sockets controlled by the
Master A fader.
27. MAINS Connection
A standard IEC AC power socket for connecting to the mainAC supply.
Before you connect your Mixer to the mains, please make sure that your local voltage
matches the voltage required by the unit!

9
28. FUSE Holder
The IEC power socket has an integral fuse holder that takes a 20mm fuse. Always
replace a blown fuse with the same type as specified on the rear of the Mixer.
29. PHONO/CD Selectors Switch
This switch selects between the PHONO and CD input on the rear panel.
30. USB Jack
The USB input/output channel is used for playing MP3 (or other audio) files from a
computer or for recording your performance to a computer.
This sends and receives audio data from your computer. The USB jack sends audio to
the mixer’s channel PHONO/CD/USB.
Note: When connecting or disconnecting the USB cable be sure to turn the
CHANNEL PHONO/CD/USB control all the way down.
SPECIFICATIONS
Input Sensitivity/ Impedance
DJ MIC & MIC: 3mV / 1KOhms
PHONO: 3mV / 51KOhms (RIAA)
LINE/ CD: 150mV / 100KOhms
Output Level/ Impedance
MASTER A/B (Max. Output: 8V): 775mV/600Ohms Balanced
MASTER B (Max. Output: 8V): 775mV/600Ohms Unbalanced
PHONES (Max. Output: 420mV): 380mV/8Ohms
Frequency Response: 20Hz~20KHz ±0.5dB (RIAA ±2dB)
Total Harmonic Distortion: 0.01% (Rated output)
Stereo Separation: More than 45dB
Signal-To-Noise Ratio
DJ MIC: 80dB
PHONO: 70dB
LINE/ CD: 85dB
Tone Control
MIC & LINE1-3
Boost/Cut@Center Frequency : ±12dB@100Hz, 1KHz, 10KHz
PHONO/CD
Boost@Center Frequency : +12dB@100Hz, 1KHz, 10KHz
Special Cut@Center Frequency : Hi: -26dB@ above 10KHz
Mid : -26dB@ 1KHz
Low:-26dB@ below 100Hz
10
Talkover Reduction: 0 to -20dB
USB Interface
A/D & D/A: 16 bit Delta Sigma
Playback: Distortion < 0.05%
S/N: 80dB
Recording: Distortion < 0.1%
Interface: USB1.1 or USB2.0 with full-duplex operation (playback and recording)
Dimensions : 482mm x 311mm x 115mm
Weight : 5 kg
CAUTION: The apparatus shall not be exposed to dripping or splashing and that no
objects filled with liquids, such as vases, shall be placed on the apparatus.
