Exhausto MPT DUCT User manual

EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. [phone]
Fax [phone]
[e-mail]
www.exhausto.dk
3003237-2019-03-28.fm
MPTDUCT
Modbus Pressure Transmitter -
DUCT
RU

3003237-2019-03-28.fm
2/28
GB - Product information - MPT DUCT 3
1.1 Connection diagram ............................................................................................ 3
1.2 Positioning the pressure transmitter (MPTDUCT) ............................................ 4
DK: Produktinformation - MPTDUCT 6
2.1 Tilslutningsdiagram............................................................................................. 6
2.2 Placering af tryktransmitter (MPTDUCT) ........................................................... 7
DE: Produktinformation MPTDUCT 9
3.1 Anschlussdiagramm............................................................................................ 9
3.2 Montage des Druckmessfühlers (MPTDUCT).................................................. 10
NO: Produktinformasjon - MPTDUCT 12
4.1 Koblingsskjema ................................................................................................. 12
4.2 Plassering av trykktransmitter (MPTDUCT) .................................................... 13
SE: Produktinformation - MPTDUCT 15
5.1 Anslutningsdiagram .......................................................................................... 15
5.2 Placering av tryckgivare (MPTDUCT)............................................................... 16
NL: Productinformatie MPTDUCT 18
6.1 Aansluitschema ................................................................................................. 18
6.2 Plaatsing van de druktransmitter (MPTDUCT) ................................................ 19
FI: Tuotetiedot - MPTDUCT 21
7.1 Kytkentäkaavio................................................................................................... 21
7.2 Paineanturin sijoittaminen (MPTDUCT) ........................................................... 22
RU: Информация о продукте - MPTDUCT 24
8.1 Схема подключения ........................................................................................ 24
8.2 Расположение датчика давления (MPTDUCT) ............................................ 25

3003237-2019-03-28.fm GB - Product information - MPT DUCT
3/28
How to connect the
MPTDUCT
NB: After the required DIP-switch settings have been set, the main power supply must
be disconnected and the unit restarted. The MPTDUCT will be automatically
registered.
1. GB - Product information - MPT DUCT
Components
Connecting the MPTDUCT accessory
module to an EXHAUSTO air handling unit
with EXact control allows for constant
pressure control of the supply and/or
extract air.
A label located on the MPT DUCT cover
shows the board components:
MPT only for indoor mounting
Parity On
Parity Even
Stopbits 1
1
CTN
d
nG
NTC 2 Gnd
Baudrate
Baudrate
Adr128
Adr64
Adr32
Adr16
Adr8
Adr4
Adr2
Adr1
COM
Selector
See Manual
Addres
Selector
See Manual
/B
AGnd
Modbus
Temp 2
Temp 1
Default 8xOFF
Modbus
Gnd
Gnd +VDC/B
A
+VDC
+VDC
120R Ter. O
1234
115200
300
1200
4800
9600
19200
38400
115200
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
0
0
1
1
0
0
1
1
0
1
0
1
0
1
0
1
Ratings:
+VDC: 12VDC to 32VDC
Please see manual for complete data.
2
Odd
O
On
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
1122
33
44
1.1 Connection diagram
Step Action
1 Connect the MPTDUCT as shown in the diagram :
2 Set the DIP-switches on the Address Selector as shown in the table:
3 Set DIP-switch no. 8 on the COM Selector if necessary – see section 1.1.1
COM Selector
If the Address Selector must be
configured as shown:
the MPTDUCT is positioned in
the extract air duct
the MPTDUCT is positioned in an
supply air duct

3003237-2019-03-28.fm GB - Product information - MPT DUCT
4/28

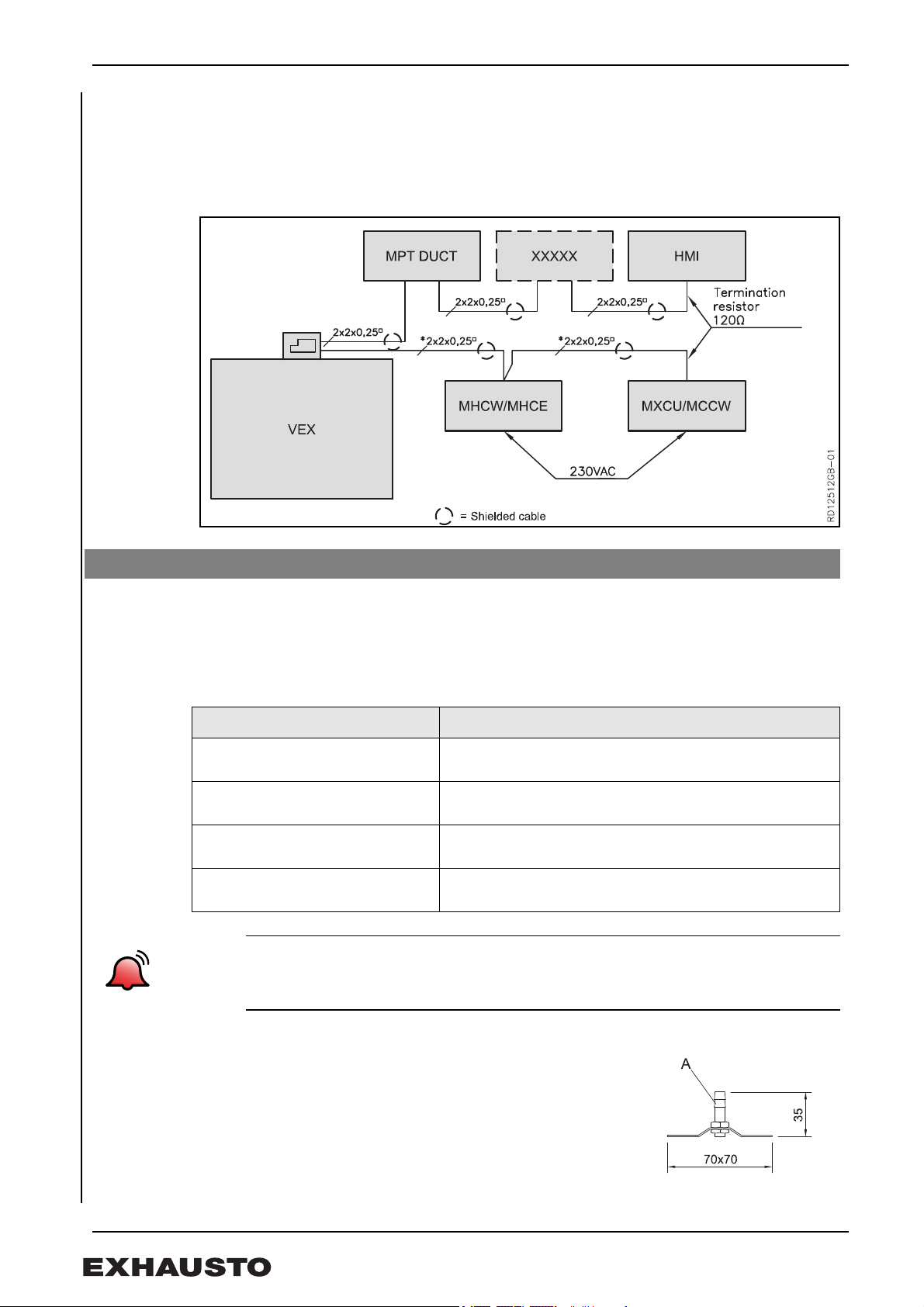

1.1.1 MPTDUCT bus line connection
Modbus,
termination
If the MPTDUCT is the first or last unit fitted to the BUS, set DIP-switch no. 8 on the COM
Selector to ON, which connects a 120 Ω terminating resistor. The drawing below shows
that the first and last unit on the BUS must be terminated, irrespective of which unit is
outermost.
1.2.1 Position dependent upon control method
The control method is set in the HMI panel. The type of air control methods that the
MPT DUCT must use and the values that have to be set, are described in the EXact
basic instructions
Alarm If control methods 3, 4, 5, 6 or 7 are selected on the HMI control panel, and the MPT
DUCT is not fitted or is not functioning, the HMI panel will display an error message.
1.2.2 Positioning the measuring probe
Position measurement probe (A) in the duct system so
as to avoid turbulence, typically 3-5 times the pipe
diameter from the unit, valves, bends, etc. In VAV sys-
tems, it is recommended that the measurement probe
be located at the two thirds point from the unit,
depending on zone division.
.There must be a seal between the measuring probe
plate and duct
1.2 Positioning the pressure transmitter (MPTDUCT)
If then
control method 3 or 5 is selected the measuring probe must be positioned in the extract air
duct
control method 4 or 6 is selected The measuring probe must be positioned in the supply air
duct
control method 7 is selected A measuring probe must be positioned in both the extract
and supply air ducts
control method 3,4,5,6 or 7 is
selected
the EXact control system automatically detects the MPT
sensors

3003237-2019-03-28.fm GB - Product information - MPT DUCT
5/28
How to fit the
pressure gauge
nippel
1.2.3 Positioning the MPTDUCT
The MPT sensor must always be fitted vertically with the spigots facing down, as shown
in the diagram below.
1.2.4 Connecting the hose from MPTDUCT to spigot
NB MPTDUCT must not be enclosed, as it uses atmospheric pressure as reference
pressure. The reference pressure may be taken from a locale with atmospheric pressure
by connecting a hose to the spare spigot.
Uninsulated duct Insulated duct
Pressure gauge nipple is fitted directly onto
duct. The plastic tube is removed from
nipple.
Pressure gauge nipple is placed outside of
insulation. Plastic tube is shortened to
match width of the insulation.
RD12077-01
RD12078-01
If Then
the extract air duct is
selected:
Connect the hose from the meas-
uring probe to the MPT sensor
spigot (P1) marked
The reference pressure is meas-
ured from P1 marked ⊕
If the supply air duct
is selected:
Connect the hose from the meas-
uring probe to the MPT sensor
spigot (P1) marked ⊕
The reference pressure is meas-
ured from P1 marked

3003237-2019-03-28.fm DK: Produktinformation - MPTDUCT
6/28
Sådan tilsluttes
MPTDUCT
Bemærk Efter indstilling af dipswitche skal hovedforsyningen afbrydes og anlægget
genstartes. Herved registreres MPTDUCT automatisk.
2. DK: Produktinformation - MPTDUCT

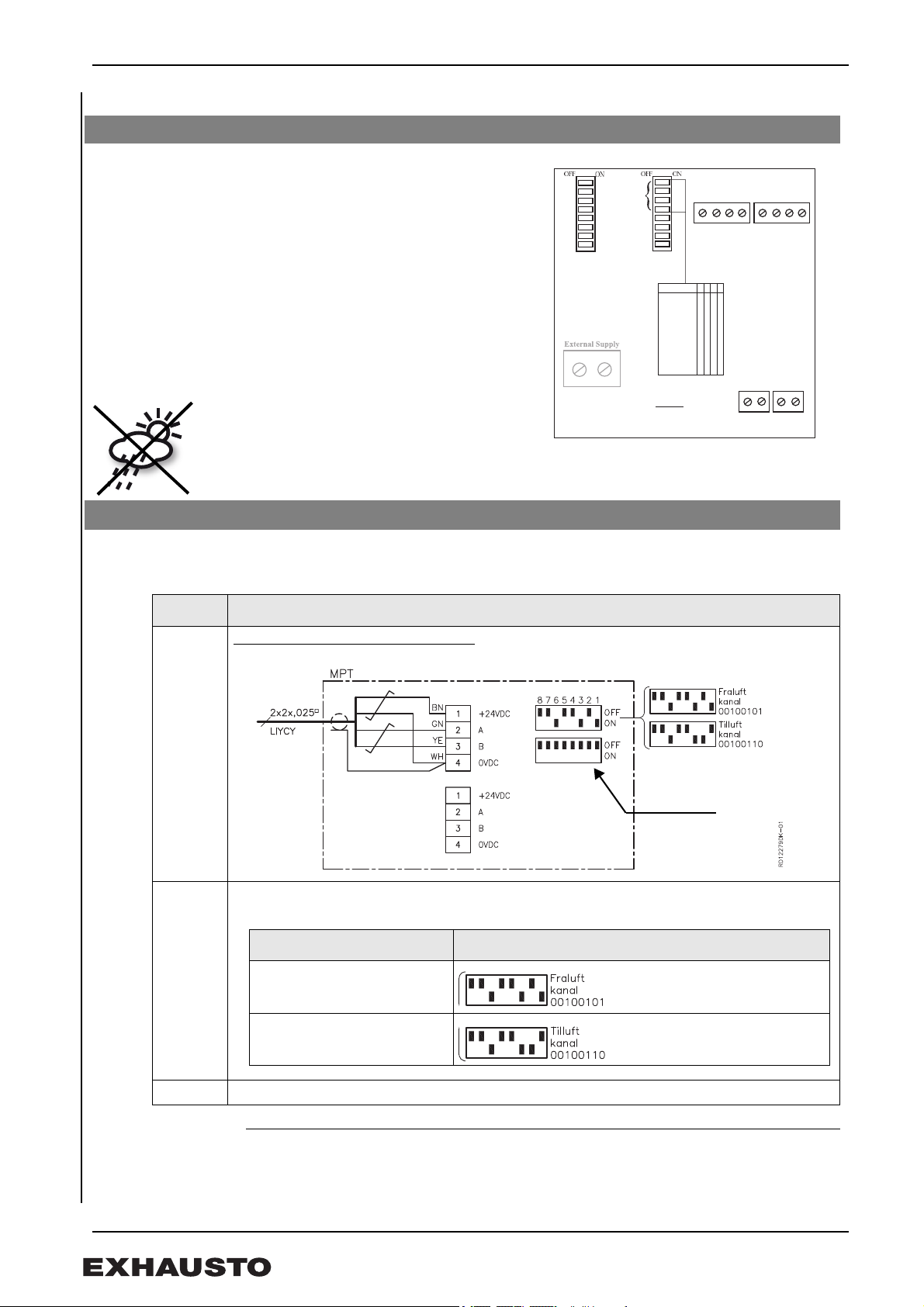

Komponenter
Tilslutning af tilvalgsmodulet MPTDUCT til
EXHAUSTO luftbehandlingsaggregat
med EXact-styring giver mulighed for kon-
stanttrykregulering af tilluften og/eller fra-
luften.
I låget på MPTDUCT sidder en label, der
viser printets komponenter:
MPT må kun monteres indendørs
2.1 Tilslutningsdiagram
Parity On
Parity Even
Stopbits 1
1
CTN
d
nG
NTC 2 Gnd
Baudrate
Baudrate
Adr128
Adr64
Adr32
Adr16
Adr8
Adr4
Adr2
Adr1
COM
Selector
See Manual
Addres
Selector
See Manual
/B
AGnd
Modbus
Temp 2
Temp 1
Default 8xOFF
Modbus
Gnd
Gnd +VDC/B
A
+VDC
+VDC
120R Ter. O
1234
115200
300
1200
4800
9600
19200
38400
115200
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
0
0
1
1
0
0
1
1
0
1
0
1
0
1
0
1
Ratings:
+VDC: 12VDC to 32VDC
Please see manual for complete data.
2
Odd
O
On
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
1122
33
44
Trin Handling
1 Tilslut MPTDUCT efter diagrammet:
2 Indstil dipswitchene på Adress-selector som vist:
3 Indstil evt. dipswitch nr. 8 på COM-selector - se afsnit 2.1.1
COM Selector
Hvis skal Adress Selector indstilles som vist:
MPTDUCT er placeret i
fraluftkanal
MPTDUCT er placeret i
tilluftkanal

3003237-2019-03-28.fm DK: Produktinformation - MPTDUCT
7/28
2.1.1 Tilslutning af MPTDUCT til busstreng
Modbus,
endeterminering
Hvis MPTDUCT er den første eller sidste enhed på BUS-strengen skal dipswitch nr. 8
på COM Selector stilles til ON. Herved tilkobles 120 Ω modstand. Tegningen herunder
viser, at første og sidste enhed på busstrengen skal temineres, uanset hvilken enhed
der sidder yderst.
2.2.1 Placering afhænger af reguleringsmetode
Valg af reguleringsmetode foregår i HMI-panelet. I EXact basisvejledningen, afsnittet
om luftregulering, er beskrevet, ved hvilke luftreguleringsmetoder MPTDUCT skal
benyttes, og hvilke værdier, der skal indstilles.
Alarm Hvis der på HMI-panelet er valgt reguleringsmetode 3, 4, 5, 6 eller 7, og MPTDUCT ikke
er monteret eller ikke fungerer korrekt, vil en alarm vises i displayet på HMI-panelet.
2.2 Placering af tryktransmitter (MPTDUCT)
Hvis så
reguleringsmetode 3 eller 5 vælges skal målesonden placeres på fraluftskanalen
reguleringsmetode 4 eller 6 vælges skal målesonden placeres på tilluftskanalen
reguleringsmetode 7 vælges skal der placeres en målesonde på både fralufts-
og tilluftskanalen
reguleringsmetode 3, 4, 5, 6 eller 7 vælges vil Exact-styringen automatisk finde monterede
MPT-enheder.

3003237-2019-03-28.fm DK: Produktinformation - MPTDUCT
8/28

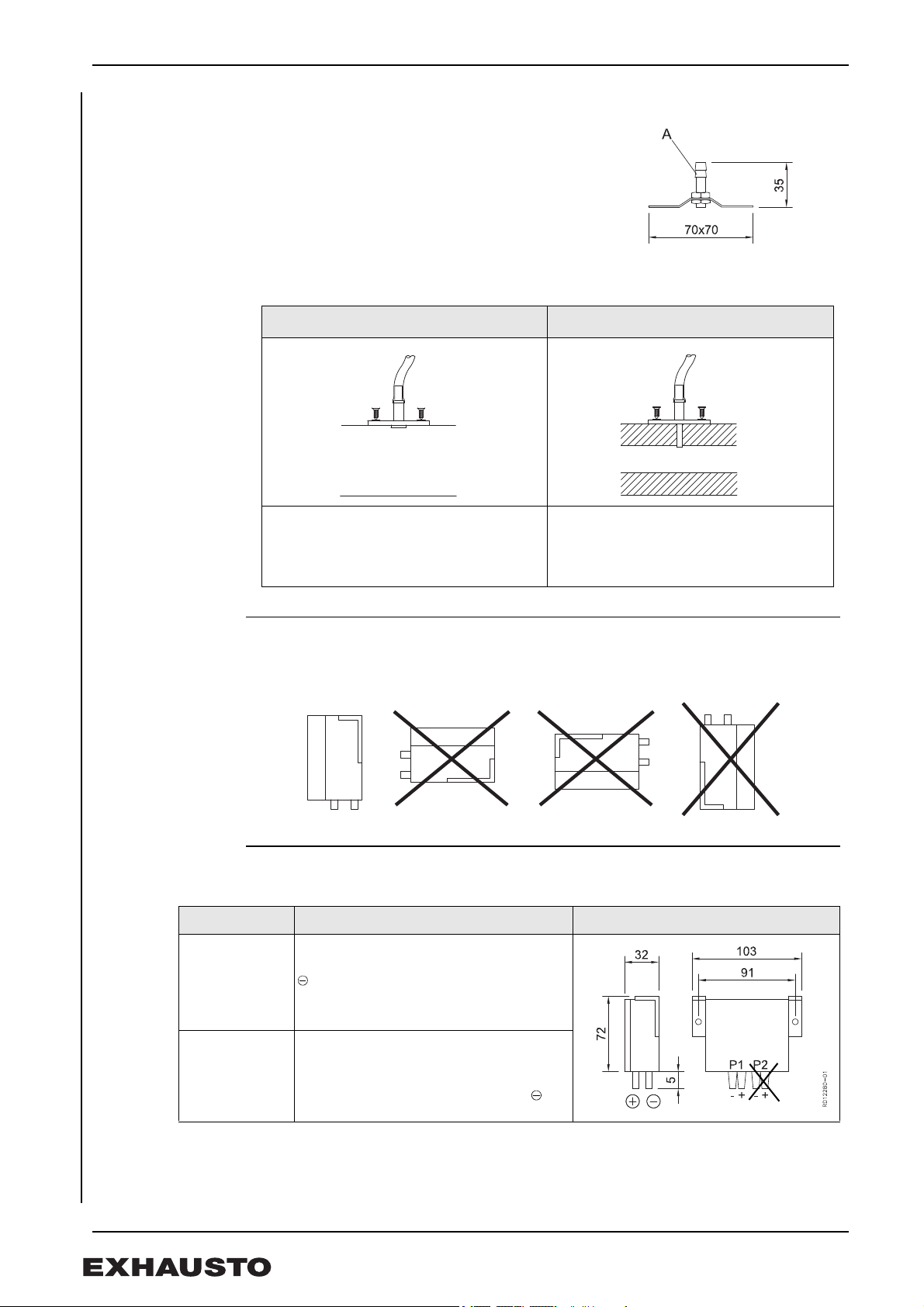

2.2.2 Placering af målesonden
Målesonde (A) placeres i kanalsystem,
så turbulent strømning undgås, typisk
3-5 gange rørdiameter fra aggregat,
ventiler, bøjninger osv. I VAV-systemer
anbefales det at placere målesonde i
2/3-delspunktet fra aggregat, afhæn-
gig af zoneopdeling.
Der skal tætnes mellem målesondens plade og kanalen.
Sådan monteres
trykmålesonden
2.2.3 Placering af MPTDUCT
MPTDUCT skal altid monteres lodret med studsene nedad som vist på nedenstående
figur.
2.2.4 Tilslutning af slange fra MPTDUCT til trykmålestuds
Bemærk MPTDUCT må ikke lukkes inde, da atmosfæretrykket er referencetryk. Reference-
trykket kan evt. føres til et lokale med atmosfæretryk ved at tilslutte en slange til den fri
studs.
Uisoleret kanal Isoleret kanal
Trykmålesonde monteres direkte på kanal.
Plastrør fjernes fra nippel.
Trykmålesonde placeret uden på isolering.
Plastrør afkortes i isoleringens tykkelse.
RD12077-01
RD12078-01
Hvis så
fraluftskanal
er valgt
tilslut slangen fra målesonden til MPTDUCT
trykmålestuds P1, mærket .
Referencetrykket måles fra P1 mærket ⊕
tilluftskanal
er valgt:
tilslut slangen fra målesonden til MPTDUCT
trykmålestuds P1, mærket ⊕.
Referencetrykket måles fra P1 mærket

3003237-2019-03-28.fm DE: Produktinformation MPTDUCT
9/28
MPT nur für Innenmontage.
Anschluss von
MPTDUCT
Hinweis Nach Einstellung der DIP-Schalter ist die Hauptversorgung abzuschalten und die
Anlage erneut einzuschalten. Dadurch wird das MPTDUCT-Modul automatisch
erfasst.
3. DE: Produktinformation MPTDUCT
Komponenten
Der Anschluss des Zubehörmoduls
MPTDUCT an das EXHAUSTO-Lüftungs-
gerät mit Exact-Automatik ermöglicht eine
Konstantdruckregelung der Abluft- und/
oder Zuluftmenge.
Im Deckel des MPTDUCT befindet sich
ein Aufkleber mit einer Abbildung der
Komponenten der Platine:
Parity On
Parity Even
Stopbits 1
1
CTN
d
nG
NTC 2 Gnd
Baudrate
Baudrate
Adr128
Adr64
Adr32
Adr16
Adr8
Adr4
Adr2
Adr1
COM
Selector
See Manual
Addres
Selector
See Manual
/B
AGnd
Modbus
Temp 2
Temp 1
Default 8xOFF
Modbus
Gnd
Gnd +VDC/B
A
+VDC
+VDC
120R Ter. O
1234
115200
300
1200
4800
9600
19200
38400
115200
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
0
0
1
1
0
0
1
1
0
1
0
1
0
1
0
1
Ratings:
+VDC: 12VDC to 32VDC
Please see manual for complete data.
2
Odd
O
On
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
1122
33
44

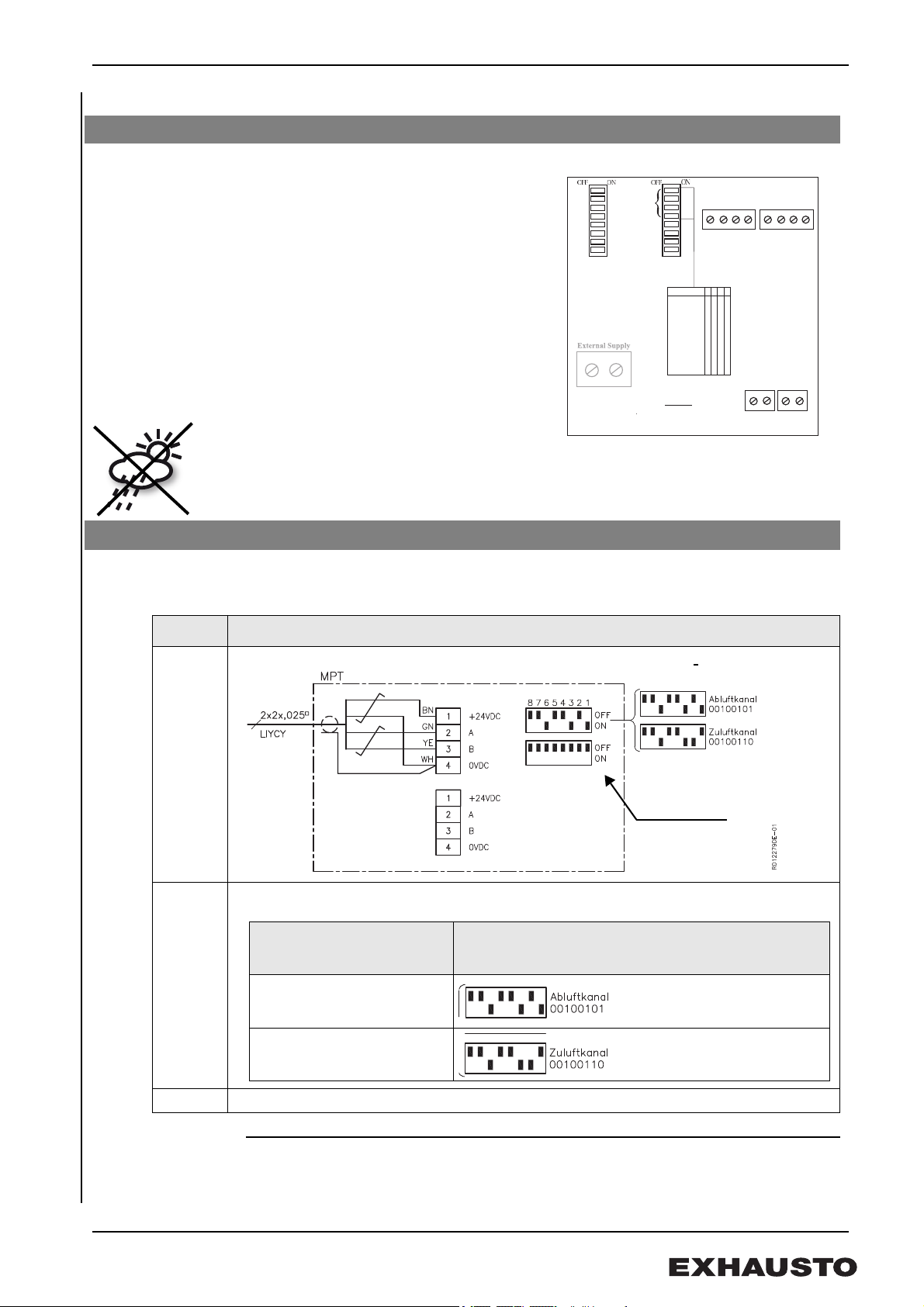

3.1 Anschlussdiagramm
Schritt Vorgehen
1 Den MPTDUCT nach dem untenstehenden Diagramm anschließen:
2 Die DIP-Schalter am Adress-Wahlschalter einstellen, wie in der Tabelle gezeigt.
3 Evtl. den DIP-Schalter Nr. 8 am COM-Wahlschalter einstellen, siehe Abschnitt 3.1.1.
COM Selector
Fals ist der Adress-Wahlschalter
wie folgt einzustellen:
MPTDUCT im Abluftkanal
angeordnet ist
MPTDUCT im Zuluftkanal
angeordnet ist

3003237-2019-03-28.fm DE: Produktinformation MPTDUCT
10/28

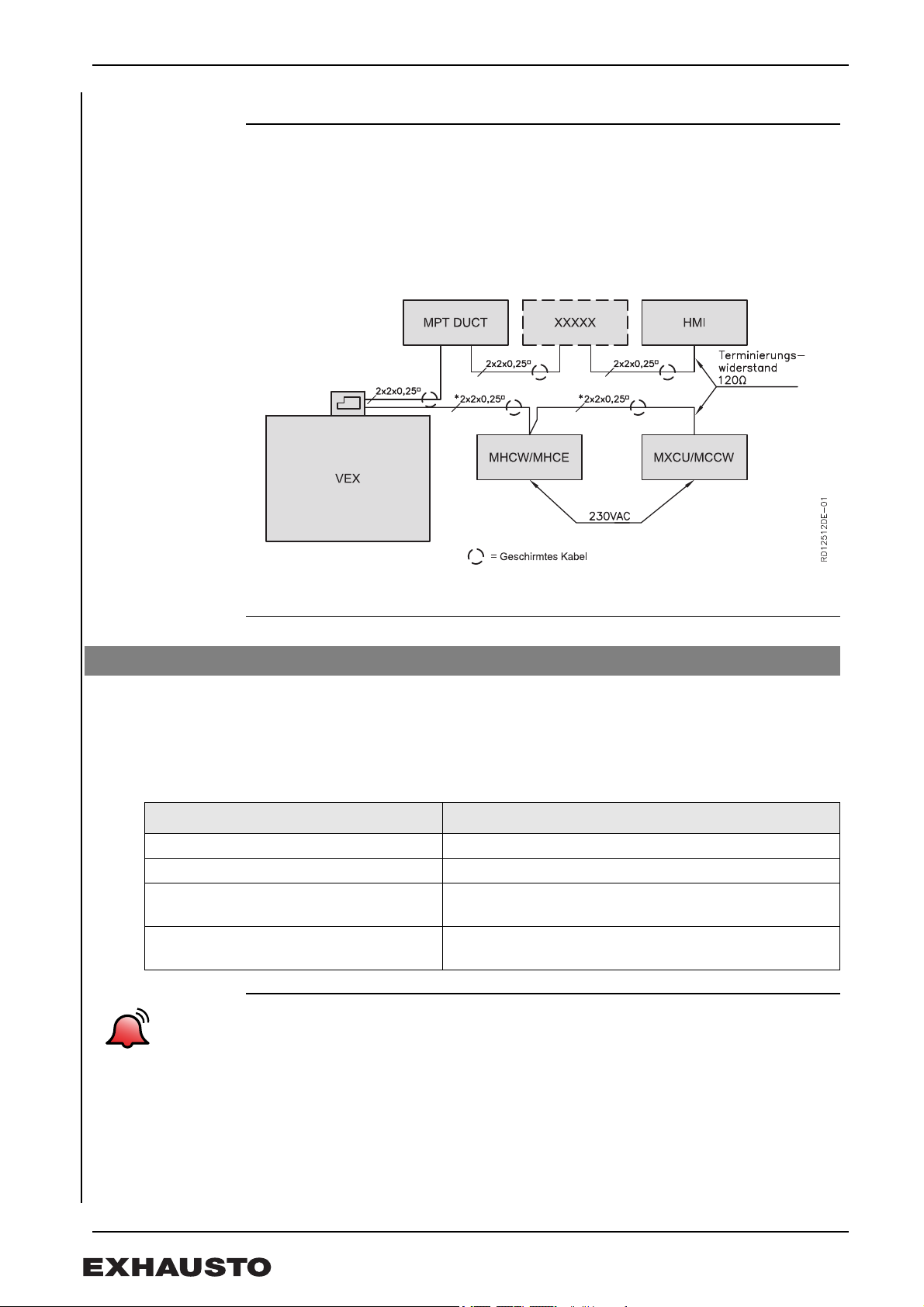

3.1.1 Anschluss von MPTDUCT an Busstrang
Modbus,
endeterminering
Wenn der MPTDUCT die erste oder letzte Einheit am BUS-Strang ist, muss der DIP-
Schalter Nr. 8 am COM-Wahlschalter auf Position ON eingestellt werden. Dadurch wird
ein 120 Ω Widerstand zugeschaltet. Die folgende Abbildung zeigt, dass die erste und
die letzte Einheit am Busstrang terminiert werden müssen, ungeachtet welche Einheit
zuletzt angeordnet ist.
3.2.1 Anordnung vom Regelverfahren abhängig
Die Wahl des Regelverfahrens erfolgt am HMI-Panel. Im Abschnitt
"Regelungsverfahren der Luftmengen" in der EXact-Basisanleitung wird beschrieben,
bei welchen Regelungsverfahren das MPTDUCT-Modul benutzt wird, und welche Werte
im entsprechendem Menü einzustellen sind.
Alarm
Wenn am HMI-Panel Regelverfahren , 3, 4, 5, 6 oder 7 gewählt ist, und der MPT-Fühler
nicht montiert ist oder nicht einwandfrei funktioniert, dann erscheint eine Fehlermeldung
am HMI-Panel.
3.2 Montage des Druckmessfühlers (MPTDUCT)
Falls dann
Regelverfahren 3 oder 5 gewählt wird muss die Messsonde im Abluftkanal angeordnet werden
Regelverfahren 4 oder 6 gewählt wird muss die Messsonde im Zuluftkanal angeordnet werden
Regelverfahren 7 gewählt wird muss eine Messsonde sowohl im Abluft- als im Zuluft-
kanal angeordnet werden
Regelverfahren 3, 4, 5, 6 oder 7 gewählt
wird
wird die EXact-Automatik etwaige montierte MPT-ein-
heiten automatisch erfassen.

3003237-2019-03-28.fm DE: Produktinformation MPTDUCT
11/28

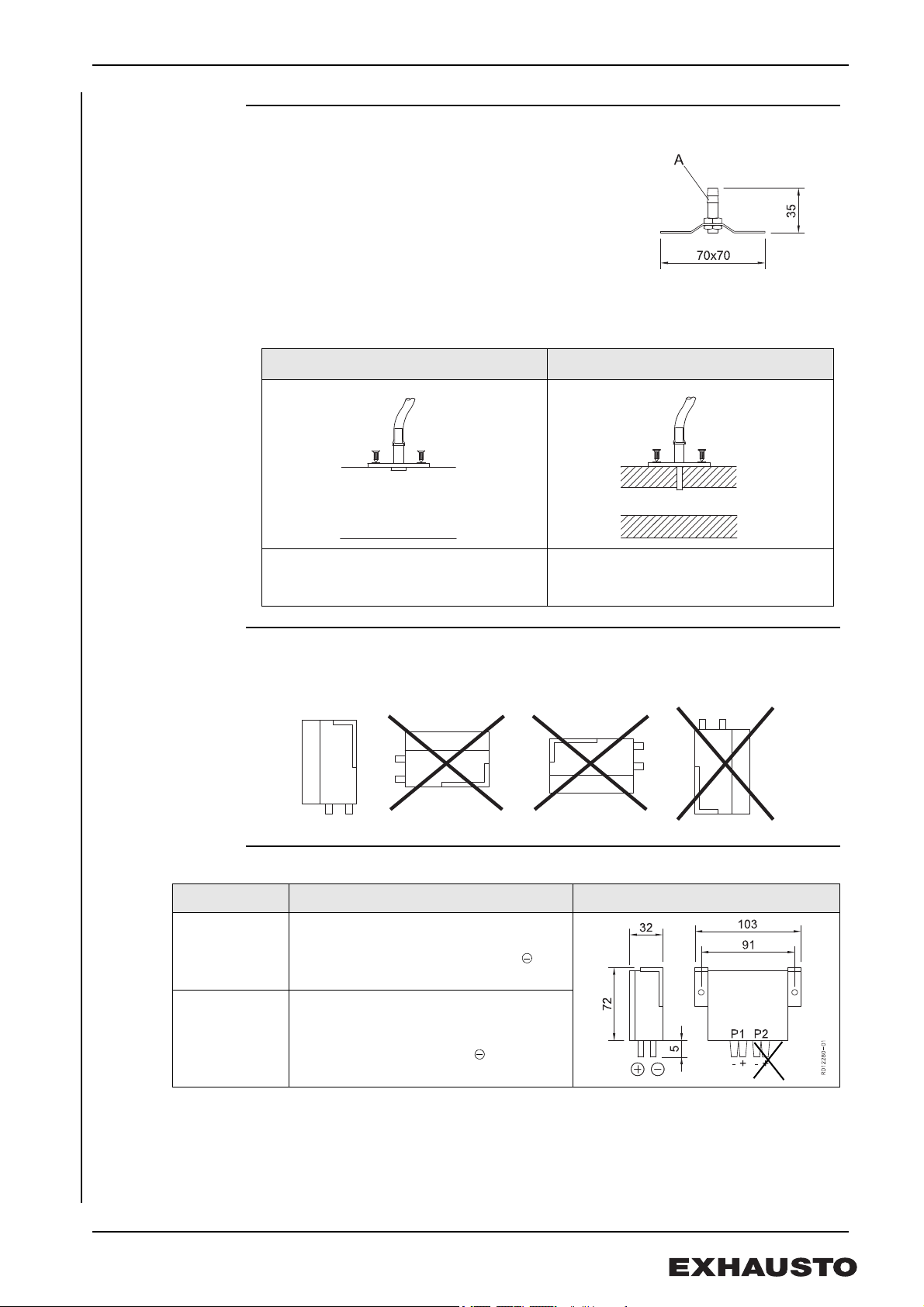

3.2.2 Anordnung der Messsonde
Die Messsonde (A) muss so im Kanalsystem
angeordnet werden, dass turbulente Strömungen
vermieden werden, in der Regel 3-5 Mal
Rohrdurchmesser von Lüftungsgerät, Ventilen,
Biegungen usw. entfernt. Bei VAV-Systemen wird
eine Anordnung der Messsonde im 2/3-Teilpunkt
vom Lüftungsgerät, je nach Zonenaufteilung,
empfohlen.
Hierbei sollte die Befestigungsplatte gegen den Kanal abgedichtet werden.
Die Druckmess-
sonde wie folgt
montieren
3.2.3 Anordnung von MPTDUCT
Hinweis MPTDUCT ist stets senkrecht mit den Stutzen nach unten zu montieren, wie es
aus der untenstehenden Abbildung hervorgeht
3.2.4 Anschluss von Schlauch von MPTDUCT an Druckmessstutzen
Hinweis Der MPT-Sensor darf nicht eingeschlossen werden, da der atmosphärische Druck als
Referenzdruck dient. Daher darf der freie Stutzen auch nicht verschlossen werden. Der
Referenzdruck könnte ebenfalls durch Anschließen eines Schlauches an den freien
Stutzen zu einem Raum mit atmosphärischem Druck geführt werden, falls dies
erforderlich ist.
Unisolierter Kanal Isolierter Kanal
Druckmessnippel direkt am Kanal
montieren. Das Kunststoffrohr vom Nippel
entfernen.
Druckmessnippel auf der Isolierung
anbringen. Das Kunststoffrohr auf die Stärke
der Isolierung abkürzen.
RD12077-01
RD12078-01
Bei dann
Wahl des
Abluftkanals:
Den Schlauch von der Messsonde an
den Stutzen (P1) des MPT-Fühlers
anschließen, gekennzeichnet mit .
Den Referenzdruck an P1 ⊕ messen
Wahl des
Zuluftkanals:
Den Schlauch von der Messsonde an
den Stutzen (P1) des MPT-Fühlers
anschließen, gekennzeichnet mit ⊕.
Den Referenzdruck an P1 messen

3003237-2019-03-28.fm NO: Produktinformasjon - MPTDUCT
12/28
MPT skal kun monteres innendørs.
Slik tilkobles
MPTDUCT
Merk Etter innstilling av brytere må hovedforsyningen slås av og anlegget startes opp
igjen. Dermed registreres MPTDUCT automatisk.
4. NO: Produktinformasjon - MPTDUCT
Komponenter
Tilkobling av tilvalgsmodulen MPTDUCT
for EXHAUSTO luftbehandlingsaggregat
med EXact-styring gir mulighet for kon-
stanttrykkregulering av tilluften og/eller
avtrekket.
I lokket på MPTDUCT sitter et klistre-
merke som viser printkortets kompo-
nenter:
Parity On
Parity Even
Stopbits 1
1
CTN
d
nG
NTC 2 Gnd
Baudrate
Baudrate
Adr128
Adr64
Adr32
Adr16
Adr8
Adr4
Adr2
Adr1
COM
Selector
See Manual
Addres
Selector
See Manual
/B
AGnd
Modbus
Temp 2
Temp 1
Default 8xOFF
Modbus
Gnd
Gnd +VDC/B
A
+VDC
+VDC
120R Ter. O
1234
115200
300
1200
4800
9600
19200
38400
115200
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
0
0
1
1
0
0
1
1
0
1
0
1
0
1
0
1
Ratings:
+VDC: 12VDC to 32VDC
Please see manual for complete data.
2
Odd
O
On
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
1122
33
44
4.1 Koblingsskjema
Trinn Handling
1 MPTDUCT-føleren tilkobles iht. skjemaet under.
2 Sett DIP-bryterne på Address Selector som vist i tabellen under.
3 Still ev. inn DIP-bryter nr. 8 på COM-selector – se avsnitt 4.1.1.
COM Selector
Hvis må Address Selector innstilles som vist
MPTDUCT er plassert i
avtrekkskanal
MPTDUCT er plassert i
tilluftskanal

3003237-2019-03-28.fm NO: Produktinformasjon - MPTDUCT
13/28
4.1.1 Tilkobling av MPTDUCT til databuss
Modbus,
terminering
Er MPTDUCT den første eller siste enheten på bussen, må DIP-bryter nr. 8 på COM
Selector settes på ON. Dermed tilkobles 120 Ω motstand. Tegningen under viser at
første og siste enhet på bussen må termineres, uansett hvilken enhet som sitter ytterst.
4.2.1 Plassering avhenger av reguleringsmetode
Valg av reguleringsmetode skjer i HMI-panelet. I basisveiledningen for EXact, avsnittet
om luftregulering, er det beskrevet ved hvilke luftreguleringsmetoder MPTDUCT skal
brukes, og hvilke verdier som skal innstilles.
Alarm
Hvis reguleringsmetode 3, 4, 5, 6 eller 7 er valgt på HMI-panelet, og MPTDUCT ikke er
montert eller ikke virker, da vil HMI-panelet vise en feilmelding.
4.2 Plassering av trykktransmitter (MPTDUCT)
Hvis så
reguleringsmetode 3 eller 5 velges skal målesonden plasseres på avtrekkskanalen
reguleringsmetode 4 eller 6 velges skal målesonden plasseres på tilluftskanalen
reguleringsmetode 7 velges skal det plasseres en målesonde på både avtrekks- og
tilluftskanalen
reguleringsmetode 3, 4, 5, 6 eller 7 vel-
ges
vil EXact-styringen automatisk finne de MPT-følerne som er
montert

3003237-2019-03-28.fm NO: Produktinformasjon - MPTDUCT
14/28
4.2.2 Plassering av målesonden
Målsesonde (A) plasseres i
kanalsystemet, slik at turbulent strømning
unngås, typisk 3-5 ganger rørdiameteren
fra aggregatet, ventiler, bøyninger osv. I
VAV-systemer anbefales det at
målesonden plasseres i 2/3-delspunktet
fra aggregatet, avhengig av
soneoppdelingen.
Det må tettes mellom målesondens plate og kanalen.
Slik monteres
trykkmålenippel
4.2.3 Plassering av MPTDUCT
MPTDUCT skal alltid monteres loddrett med stussene ned som vist på figuren
under.
4.2.4 Tilkobling av slange fra MPTDUCT til trykkmålestuss
Merk MPT-føleren må ikke stenges inne, da atmosfæretrykket er referansetrykk.
Referansetrykket kan eventuelt ledes til et rom med atmosfæretrykk ved å koble en
slange på den frie stussen.
Uisolert kanal Isolert kanal
Trykkmålenippel monteres direkte på kanal.
Plastrør fjernes fra nippel.
Trykkmålenippel plasseres utenpå isolering.
Plastrør avkortes i isoleringens tykkelse.
RD12077-01
RD12078-01
Hvis så
avtrekkskanal er
valgt:
Tilkobl slangen fra målesonden til
MPT-følerens stuss (P1)
merket .
Referansetrykket måles fra P1
merket ⊕.
tilluftskanal er
valgt:
Tilkobl slangen fra målesonden til
MPT-følerens stuss (P1)
merket ⊕.
Referansetrykket måles fra P1
merket .

3003237-2019-03-28.fm SE: Produktinformation - MPTDUCT
15/28
MPT får bara monteras inomhus.
Så ansluts
MPTDUCT
Obs! Efter inställning av dipswitcharna ska strömförsörjningen brytas och
anläggningen startas om. Då registreras MPTDUCT automatiskt.
5. SE: Produktinformation - MPTDUCT
Komponenter
Anslutning av tillvalsmodulen MPTDUCT
till EXHAUSTO luftbehandlingsaggregat
med EXact-styrning ger möjlighet till kon-
stanttrycksreglering av tilluften och/eller
frånluften.
I locket på MPTDUCT sitter en etikett som
ange vilka komponenter som finns på
kretskortet:
Parity On
Parity Even
Stopbits 1
1
CTN
d
nG
NTC 2 Gnd
Baudrate
Baudrate
Adr128
Adr64
Adr32
Adr16
Adr8
Adr4
Adr2
Adr1
COM
Selector
See Manual
Addres
Selector
See Manual
/B
AGnd
Modbus
Temp 2
Temp 1
Default 8xOFF
Modbus
Gnd
Gnd +VDC/B
A
+VDC
+VDC
120R Ter. O
1234
115200
300
1200
4800
9600
19200
38400
115200
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
0
0
1
1
0
0
1
1
0
1
0
1
0
1
0
1
Ratings:
+VDC: 12VDC to 32VDC
Please see manual for complete data.
2
Odd
O
On
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
1122
33
44
5.1 Anslutningsdiagram
Steg Atgärd
1 Anslut MPTDUCT enligt nedanstående schema.:
2 Ställ in dipswitcharna på Adress-väljaren på det sätt som visas i tabellen nedan
3 Ställ eventuellt in dipswitch 8 på COM-väljaren, se avsnitt 5.1.1
COM Selector
Om ska Adress-väljaren ställas in på följande sätt:
MPTDUCT är placerad i
frånluftskanalen
MPTDUCT är placerad i
tilluftskanalen

3003237-2019-03-28.fm SE: Produktinformation - MPTDUCT
16/28

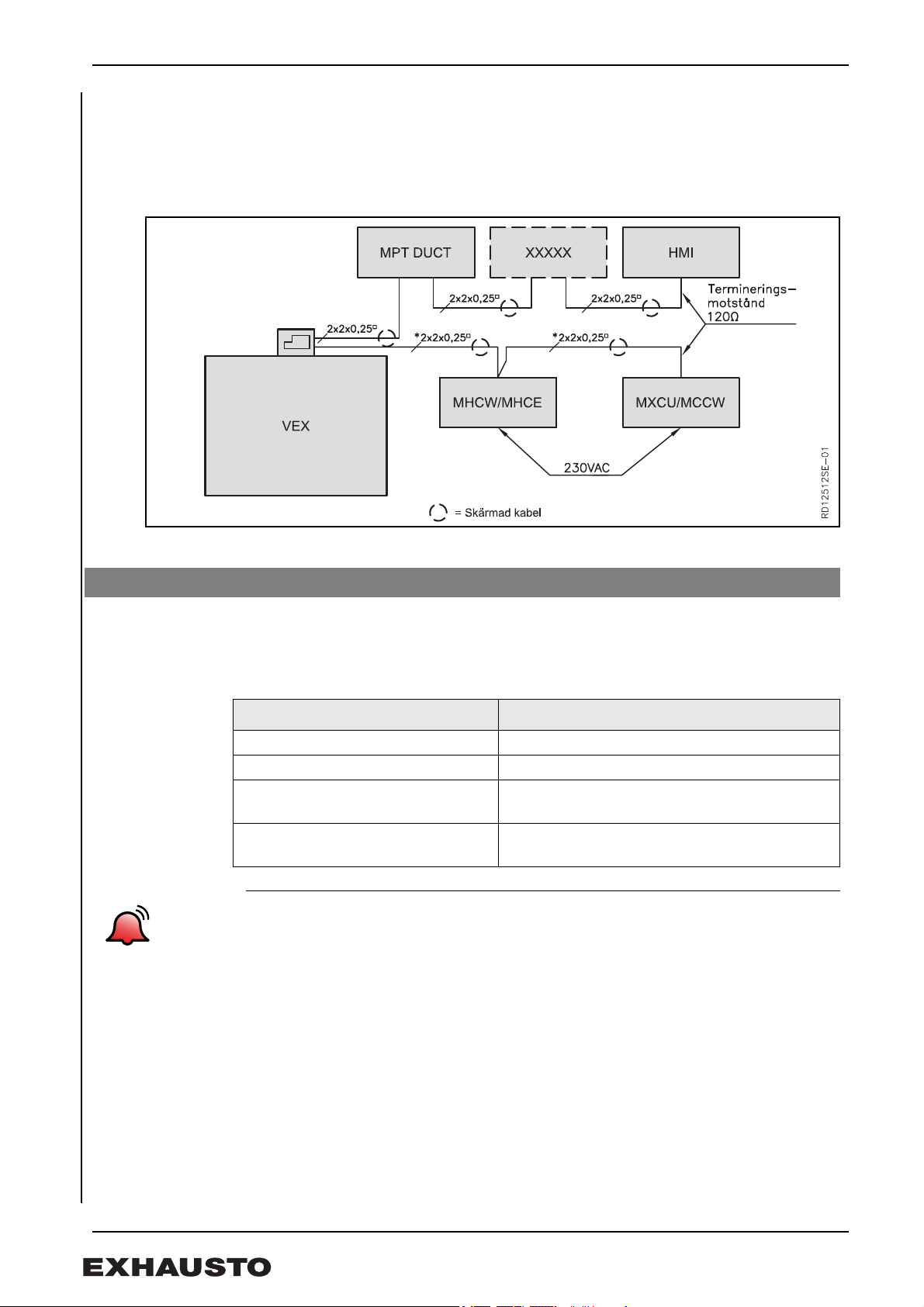

5.1.1 Anslutning av MIO-modul till buss
Modbus,
ändterminering
Om MPTDUCT är den första eller sista enheten på bussen ska dipswitch 8 på COM-
väljaren ställas i läge ON. Då kopplas ett termineringsmotstånd på 120 Ω in. Schemat
nedan visar att första och sista enheten på bussen ska termineras, oavsett vilken enhet
som sitter ytterst.
5.2.1 Placeringen beror på regleringsmetod
Val av regleringsmetod sker i HMI-panelen. I handboken för EXact, i avsnittet om
luftreglering, beskrivs med vilka luftregleringsmetoder MPTDUCT ska användas,
och vilka värden som ska ställas in.
Larm Om det på HMI-panelet väljs regleringsmetod 3, 4, 5, 6 eller 7, så kommer HMI-panelen
att visa ett felmeddelande.
5.2 Placering av tryckgivare (MPTDUCT)
Om så
regleringsmetod 3 eller 5 väljs skal målesonden placeres på fraluftskanalen
regleringsmetod 4 eller 6 väljs skal målesonden placeres på fraluftskanalen
regleringsmetod 7 väljs skal der placeres en målesonde på både fra-
lufts- og tilluftskanalen
regleringsmetod 3, 4, 5, 6 eller 7
väljs
kommer Exact-styrningen automatiskt att hitta
de monterade MPT-givarna.

3003237-2019-03-28.fm SE: Produktinformation - MPTDUCT
17/28
5.2.2 Placering av målesonden
Mätsond (A) placeras i kanalsystemet
så att turbulent strömning förhindras,
vanligtvis på et avstånd motsvarande
3-5 gånger rördiametern från aggregat,
ventiler, böjar, osv. I VAV-system
rekommenderas att mätsonden plac-
eras i 2/3-punkten från aggregatet, ber-
oende på zonindelning.
Man måste täta ordentligt mellan mätsondens platta och kanalen
Så monteras
tryckmätnings-
nippeln
5.2.3 Placering av MPTDUCT
MPTDUCT ska alltid monteras lodrät med stosarna nedåt, se nedanstående bild.
5.2.4 Anslutning av slang från MPTDUCT till stosen för tryckgivaren
OBS MPTDUCT får inte byggas in, eftersom den använder atmosfärstrycket som referens-
tryck. Referenstrycket kan eventuellt ges från en lokal med atmosfärstryck genom att
en slang ansluts till den fria stosen.
Oisolerad kanal Isolerad kanal
Tryckmätningsnippeln monteras direkt på
kanalen. Plastslangen tas bort från nippeln.
Tryckmätningsnippeln placeras på
isoleringens utsida. Plastslangen kortas av
motsvarande isoleringenstjocklek.
RD12077-01
RD12078-01
Om så
frånluftskana-
len väljs
Anslut slangen från mätsonden till MPT-
givarens stos (P1) märkt .
Referenstrycket mäts från P1-märket ⊕
tilluftskanalen
väljs:
Anslut slangen från mätsonden till MPT-
givarens stos (P1) märkt ⊕.
Referenstrycket mäts från P1-märket

3003237-2019-03-28.fm NL: Productinformatie MPTDUCT
18/28
MPT+ alleen voor binnenmontage
Zo wordt de
MPTDUCT
aangesloten
6. NL: Productinformatie MPTDUCT
Componenten
Door de optionele module MPTDUCT aan
te sluiten op de EXHAUSTO luchtbehan-
delingsunit met de EXact-regeling ont-
staat de mogelijkheid voor constante
drukregeling van de toevoerlucht en/of
afvoerlucht.
In het klepje vand de MPTDUCT zit een
label dat de componenten op de printplaat
toont.
Parity On
Parity Even
Stopbits 1
1
CTN
d
nG
NTC 2 Gnd
Baudrate
Baudrate
Adr128
Adr64
Adr32
Adr16
Adr8
Adr4
Adr2
Adr1
COM
Selector
See Manual
Addres
Selector
See Manual
/B
AGnd
Modbus
Temp 2
Temp 1
Default 8xOFF
Modbus
Gnd
Gnd +VDC/B
A
+VDC
+VDC
120R Ter. O
1234
115200
300
1200
4800
9600
19200
38400
115200
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
0
0
1
1
0
0
1
1
0
1
0
1
0
1
0
1
Ratings:
+VDC: 12VDC to 32VDC
Please see manual for complete data.
2
Odd
O
On
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
1122
33
44
6.1 Aansluitschema
Stap Handeling
1 Sluit de MPTDUCT aan volgens onderstaand schema.
2 Stel de dipswitches op de Adreskiezer in zoals hieronder in de tabel aangegeven.
3 Stel evt. dipswitch nr. 8 in op COM-kiezer – zie onder 6.1.1
COM Selector
Als moet de Adreskiezer worden
ingesteld zoals
de MPTDUCT in een
afblaasluchtkanaal is geplaatst,
de MPTDUCT in een
aanvoerluchtkanaal is geplaatst,

3003237-2019-03-28.fm NL: Productinformatie MPTDUCT
19/28
NB Na het instellen van schakelaars moet de hoofdvoeding uitgeschakeld en de
installatie opnieuw gestart worden. Hierdoor wordt de MPTDUCT automatisch
geregistreerd.
6.1.1 De MPTDUCT op de bus reeks aansluiten
Modbus,
eindafsluiting
Als de MPTDUCT de eerste of laatste unit is op de BUS-reeks, moet dipswitch nr. 8 op
de COM keuzeschakelaar op ON gezet worden. Hierdoor wordt de 120 Ω weerstand
ingeschakeld. De tekening hieronder laat zien dat de eerste en laatste unit op de BUS-
reeks van een eindafsluiting moeten worden voorzien, ongeacht welke unit aan het
einde zit.
6.2.1 Plaatsing is afhankelijk van de regelmethode
Op het HMI paneel wordt de regelmethode gekozen. In de EXact basishandleiding
(onder luchtregeling) staat beschreven met welke methode van luchtregeling de
MPTDUCT moet worden gebruikt en welke waarden moeten worden ingesteld.
Alarm Als regelmethode 3, 4, 5, 6 of 7op het HMI paneel is gekozen en de MPTDUCT niet is
gemonteerd of niet werkt, dan zal het HMI paneel een foutmelding tonen.
6.2 Plaatsing van de druktransmitter (MPTDUCT)
Als dan
regelmethode 3 of 5 wordt gekozen moet de meetsonde op in retourluchtkanaal geplaatst
worden
regelmethode 4 of 6 wordt gekozen moet de meetsonde op in toevoerluchtkanaal geplaatst
worden
regelmethode 7 wordt gekozen moet de meetsonde zowel op in retour- als toevoer-
luchtkanaal geplaatst worden
regelmethode 3, 4, 5, 6 of 7 wordt
gekozen
zal de EXact regeling automatisch de gemonteerde
MPT sensors vinden

3003237-2019-03-28.fm NL: Productinformatie MPTDUCT
20/28
6.2.2 Plaatsing van de meetsonde
Om turbulente stromingen te voorkomen wordt
een meetsonde (A) in het kanaalsysteem gep-
laatst, bij voorkeur 3-5 maal de buisdiameter
vanaf de unit, kleppen, bochten, enz. In vraag-
gestuurde ventilatiesystemen (VAV) adviseren we
om de meetsonde 2/3-deels punt vanaf de unit te
plaatsen, afhankelijk van de zoneverdeling.
Tussen de plaat van de meetsonde en het kanaal moet een afdichting worden aangebracht.
Zó wordt de
drukmeetsonde
gemonteerd
6.2.3 Plaatsing van de MPTDUCT
MPTDUCT moet altijd verticaal gemonteerd worden met de tuiten omlaag, zoals
op onderstaande afbeelding staat aangegeven.
6.2.4 Aansluiting van de MPTDUCT slang op de tuit van de drukmeter
NB De MPT sensor mag niet ingesloten worden omdat de atmosferische druk de
referentiedruk is. De referentiedruk kan evt. naar een ruimte met atmosferische druk
gevoerd worden door een slang op de vrije tuit aan te sluiten.
Ongeïsoleerd kanaal Geïsoleerd kanaal
De drukmeetsonde wordt direct op het
kanaal gemonteerd. Verwijder de
kunststofbuis van de nippel.
De drukmeetsonde wordt aan de
buitenzijde van de isolatie gemonteerd.
Verkort de kunststofbuis naar de dikte
van de isolatie.
RD12077-01
RD12078-01
Als dan
Indien het
retourlucht-
kanaal is
gekozen:
sluit de slang van de meetsonde aan op
de tuit van de MPTDUCT (P1) gemerkt
. De referentiedruk wordt gemeten op
P1, aangegeven met ⊕
Indien het
toevoerlucht-
kanaal is
gekozen
sluit de slang van de meetsonde aan op
de tuit van de MPT sensor (P1)
gemerkt ⊕. De referentiedruk wordt
gemeten op P1, aangegeven met
