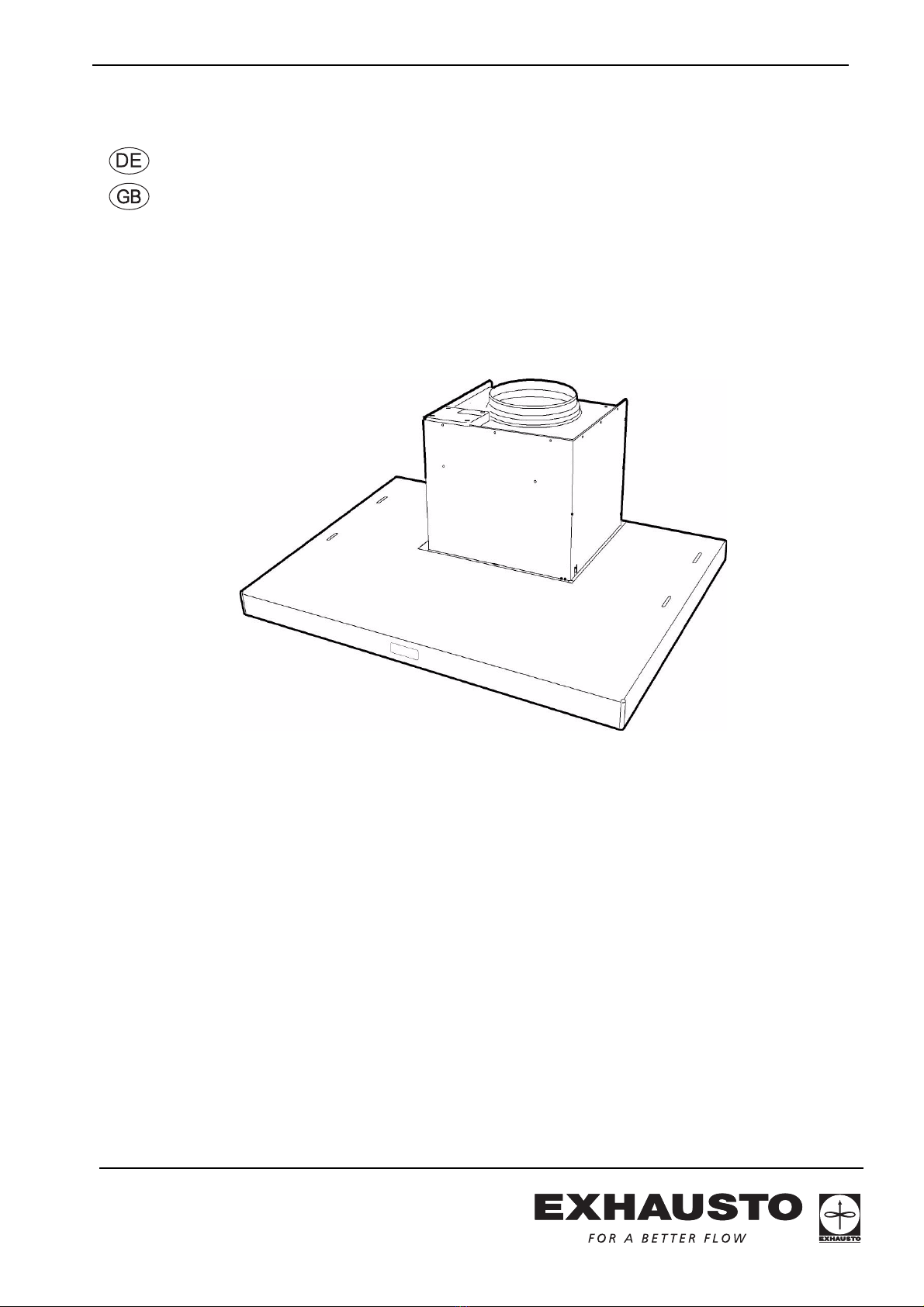

Exhausto FUTURA ESL160 User manual

EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. [phone]
Fax [phone]
[e-mail]
www.exhausto.dk
3003931-2010-06-01.fm
Bedienungsanleitung, Seite 2 - 5
User instructions, page 6 - 9
FUTURA
ESL160

3003931-2010-06-01.fm
2/12
Installation
Küchenhaube Futura ist für Montage wie folgt
vorgesehen:
• unter einem Schrank
• zwischen zwei Schränken
• eingebaut in einem Schrank.
Die Küchenhaube ist mit motorangetriebener
Klappe, Halogenlampen und Metallfettfilter
ausgerüstet.
Diese Anleitung enthält Hinweise über Installation,
Wartung u.a.m.

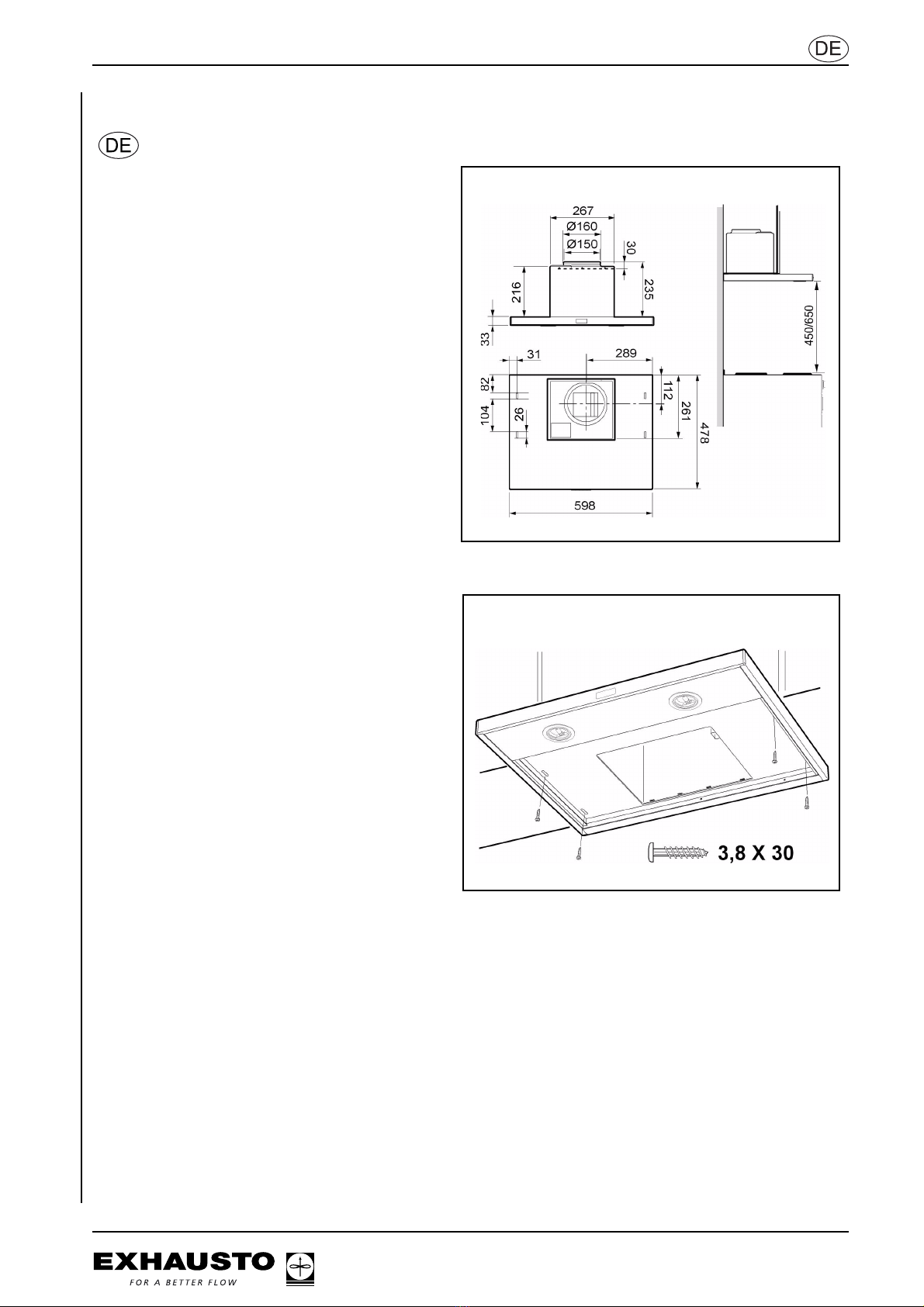

Technische Daten:
Abmessungen: siehe Abb. 1
Elektrischer Anschluss: 230 V mit Erdung
Beleuchtung: Halogenglühlampe 12 V,
20 W, Sockel G4
Installation
Montageteile, Schrauben für die Montage u.a.m.
werden mit der Küchenhaube mitgeliefert.
Die Abführung der Abluft muss nach den geltenden
Vorschriften der zuständigen Behörden ausgeführt
werden.
Die Abluft darf nicht zu einem Abzugskanal geführt
werden, der zur Abführung von Rauchgasen von z.B.
Gasöfen, Kaminöfen, Ölöfen u.dgl. benutzt wird.
Montage der Küchenhaube, Abb. 2
Der Abstand zwischen dem Herd und der Küchen-
haube muss mindestens 45 cm betragen. Bei einem
Gasherd muss der Abstand 65 cm betragen. Falls der
Hersteller des Gasherdes einen größeren
Montageabstand empfiehlt, ist dieser einzuhalten.
Montage der Küchenhaube unter einem
Schrank (Abb. 2):
• Die Küchenhaube mit 4 Schrauben befestigen
(3,8 x 30, Abb. 2).
1
2

3003931-2010-06-01.fm
3/12

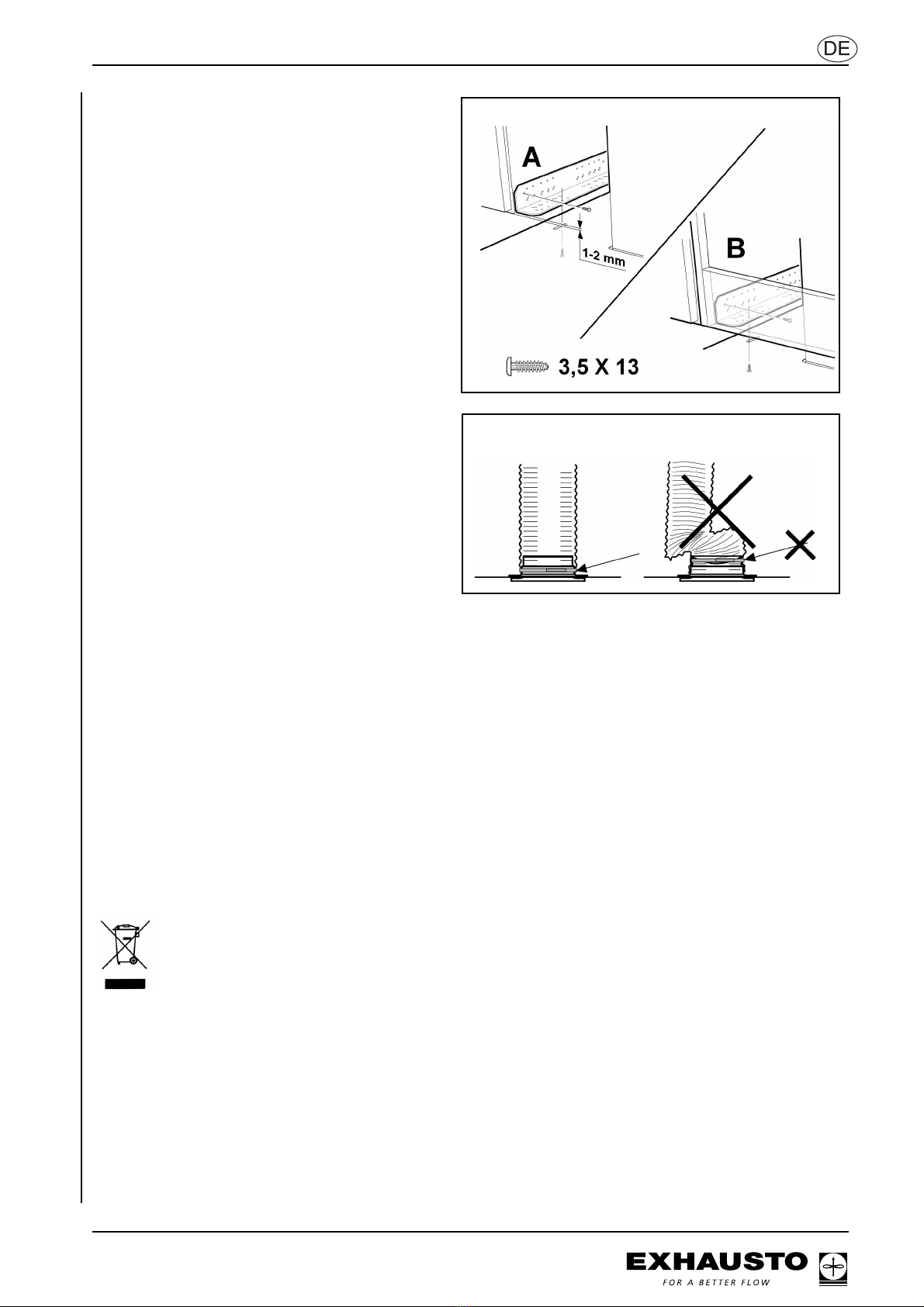

Montage der Küchenhaube zwischen zwei
Schränken oder eingebaut in einem Schrank
(Abb. 3):
• Die Küchenhaube wird mit Beschlägen mon-
tiert.
• Die Beschläge und die Küchenhaube werden
mit 8 Schrauben befestigt (3,5 x 13, Abb. 3).
• Die Beschläge mit den abgefasten Ecken
nach außen und flächenbündig mit der
Vorderkante des Schrankes, Abb. 3A, oder
mit dem Beschlag gegen die Front des
Schrankes festschrauben, Abb. 3 B.
• Danach die Küchenhaube an den Beschlägen
befestigen.
Die Küchenhaube mit einem Rohr oder Schlauch Ø
160 mm anschließen. Bei einem Ø125 mm-
Anschluss ist ein Anschlussadapter erforderlich.
Hinweis! Bei Montage mit einem Schlauch ist der
Schlauch straff am Anschluss zu montieren, Abb.
4.
Elektrische Installation
Das Elektrokabel anschließen.
Die Küchenhaube wird mit Kabel und Stecker mit
Schutzkontakt für den Anschluss an eine geerdete
Steckdose geliefert. Die Steckdose muss nach der
Montage zugänglich sein. Jeder anderer Anschluss
oder der Austausch des Kabels muss von einem
Fachmann ausgeführt werden.
Einstellen der Klappe:
Siehe gesonderte Anleitung, Dokument Nr. 3003930.
Verwertung von Verpackung und Produkten
Die Verpackung ist an einer Sammelstelle
zur Verwertung abzugeben. Das Symbol
gibt an, dass das Produkt nicht als
Hausmüll gehandhabt werden darf. Es ist
stattdessen an einen Sammelplatz zur
Verwertung von Elektro- und Elektronikkomponenten
abzugeben. Durch die Gewährleistung korrekter
Handhabung tragen Sie zur Vorbeugung etwaiger
negativer Umwelt- und
Gesundheitsbeeinträchtigungen bei, die bei der
Entsorgung als Hausmüll entstehen könnten.
Zusätzliche Informationen über Verwertung erhalten
Sie von den Behörden vor Ort oder vom Fachhändler,
wo das Produkt gekauft wurde.
3
4

3003931-2010-06-01.fm
4/12
Bedienungsanleitung
Anwendung
Unter keinen Umständen unter der Küchenhaube
flambieren!
Wenn die Küchenhaube und gleichzeitig andere
Geräte, die mit einer anderen Energieform als Strom
betrieben werden, beispielsweise Gasherd, Gasofen,
Ölheizung oder Kaminofen, eingeschaltet sind, muss
genügende Luftzufuhr zum Raum gewährleistet sein.
Wenn das Produkt von Kindern oder von Personen
mit verminderten mentalen, sensorischen oder
körperlichen Fähigkeiten benutzt werden soll, sind
diese Personen über die Benutzung des Produktes
zu informieren.

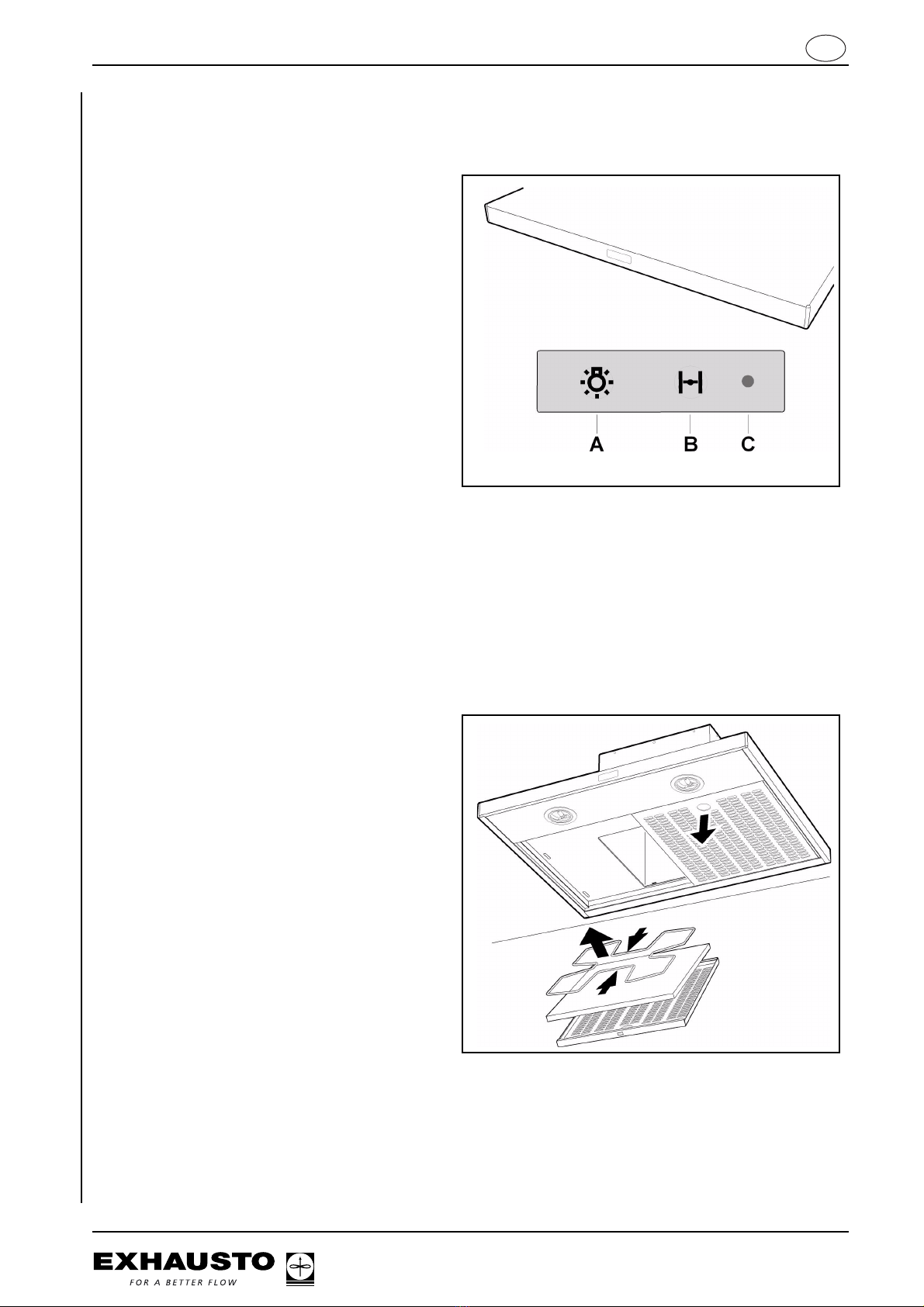

Funktion von Schaltern, Abb. 5
A Beleuchtung
B Klappenfunktion
C Anzeigelampe (leuchtet bei geöffneter Klappe)
Beim Kochen:
• Die Klappe durch Drücken auf B öffnen
• Die Klappe lässt sich durch Drücken auf B wieder
schließen
• Nach 60 Min. schließt die Klappe automatisch
• Die Klappe sollte einen Moment vor und nach dem
Kochen geöffnet sein, damit sich keine Kochdünste
im Raum ausbreiten
Pflege und Wartung
Reinigung
Das Risiko für die Ausbreitung eines Feuers steigt,
wenn die Küchenhaube nicht nach den Anweisungen
gereinigt wird:
• Die Fettfilter sind bei normaler Nutzung mind-
estens alle zwei Monate zu reinigen. Bei häu-
figer Nutzung öfter reinigen.
• Die Küchenhaube innen mindestens zwei Mal
im Jahr reinigen.
Die Fettfilter in der Spülmaschine spülen oder in
warmem Wasser mit Spülmittel einweichen. Die
übrigen Teile der Küchenhaube mit einem feuchten
Tuch mit Spülmittel abwischen.
Die Filterkassette entnehmen, indem sie nach hinten
und nach unten in den runden Löchern gezogen wird,
Abb. 6A.
Vor dem Einweichen den Filter durch Zusammen-
klemmen des Drahtbügels demontieren, Abb. 6B.
5
6

3003931-2010-06-01.fm
5/12

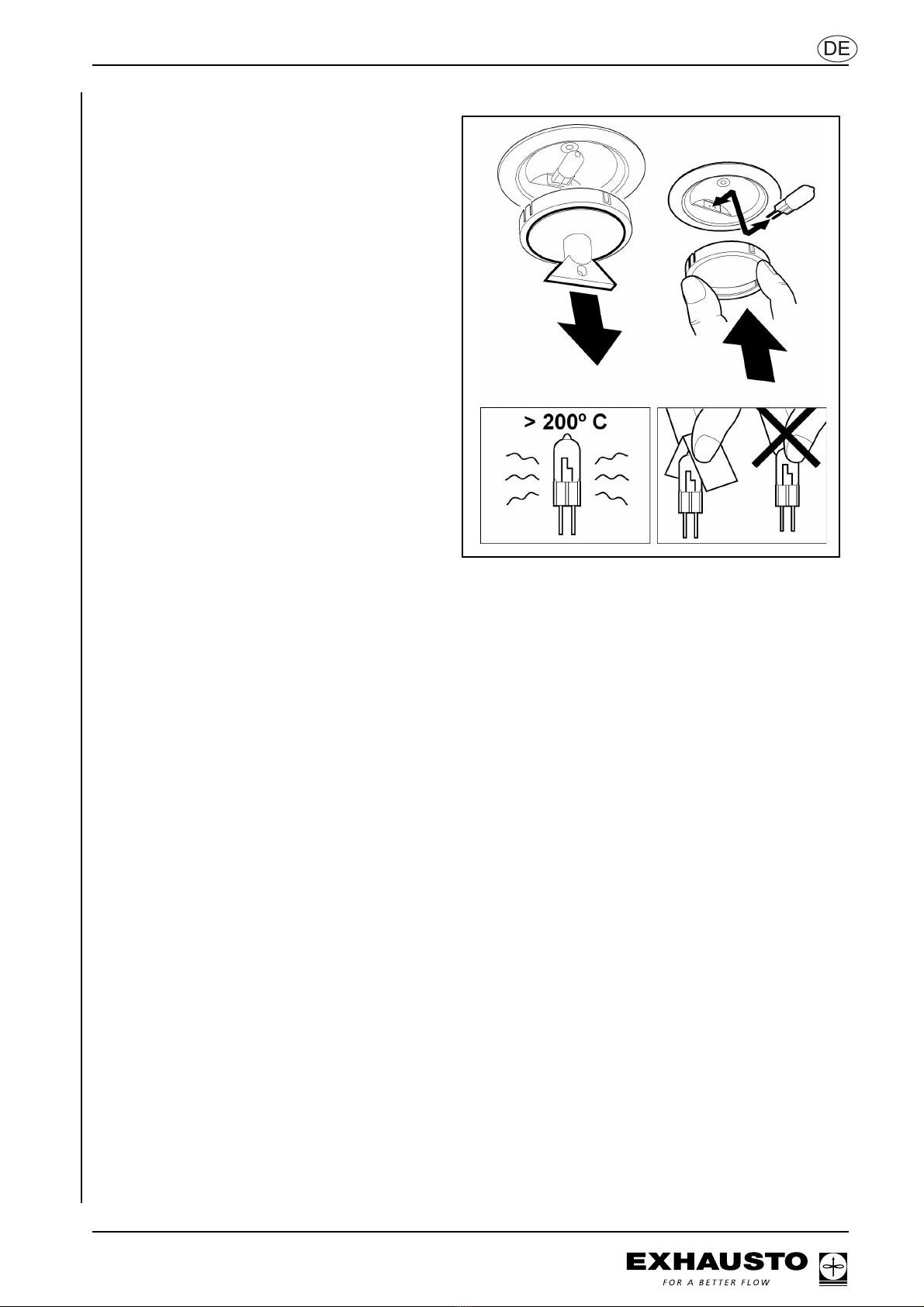

Austausch von Halogenglühlampen, Abb.7.
Hinweis! Risiko für Verbrennung!
Vor dem Austausch von Glühlampen die
Spannungsversorgung unterbrechen.
Die Glühlampe vor dem Austausch abkühlen lassen.
• Die Schutzverglasung mit Hilfe des mitge-
lieferten Saugnapfes lösen, Abb.7.
• Die Glühbirne ist jetzt für den Austausch
zugänglich. (Halogenglühlampe 12 V, 20 W,
Sockel G4).
• Direkte Berührung der Glühlampe vermeiden.
Hinweis: Die Schutzverglasung ohne den
Saugnapf montieren.
Fehlersuche und Wartung
Kontrollieren, dass der elektrische Anschluss korrekt
und die Sicherung einwandfrei ist. Die Beleuchtung
und alle Drehzahlen testen um zu kontrollieren, dass
alles korrekt funktioniert.
DTS Dansk Total Service
Wenn Sie Unterstützung zur Abhilfe eines Fehlers
oder Information über eine Kundendienstwerkstatt in
Ihrer Nähe benötigen, wo Sie schnellen und guten
Service bekommen, dann rufen Sie bitte die
Kundendienstabteilung von FRANKE Futurum unter
der Telefonnummer [phone] an.
Das Produkt ist von den geltenden Normen und
Vorschriften umfasst.
7

3003931-2010-06-01.fm
6/12
GB
Fitting
Installation
Cooker hood 160 is designed for installation:
• under a cupboard
• between two cupboards
• built into a cupboard
The cooker hood has a motor driven damper,
halogen lighting, and a metal wire filter.
Installation and maintenance information etc. are
provided in this guide.
Technical data
Dimensions: see fig. 1
Electrical connection: 230 VAC, earthed.
Lighting: Halogen bulbs, 12 V, 20 W,
G4 socket
Fitting
Components and screws for fitting, etc., are
supplied with the cooker hood.
Extract air must be removed in accordance with
regulatory requirements.
Extract air may not be diverted to exhaust ducts used
to carry flue gases from gas fireplaces, wood stoves
or oil-fired boilers, etc.
Fitting the cooker hood, fig. 2
There must be a minimum distance of 45 cm between
the cooker and the cooker hood. For gas cookers
this distance must be at least 65 cm. If the
manufacturer of the gas cooker recommends a
greater distance, this must be respected.
Fitting the cooker hood under a cupboard (fig. 2)
• attach the cooker hood using four screws
(3.8 x 30 mm, fig. 2).
1
2

3003931-2010-06-01.fm
7/12
GB
Fitting the cooker hood between two cupboards,
or built into a cupboard (fig. 3):
• attach the cooker hood using brackets
• attach the brackets and cooker hood using
eight screws (3.5 x 13 mm, fig. 3).
• Screw on the brackets with the bevelled cor-
ners facing outwards and level with the lead-
ing edge of the cupboard (fig 3A), or with the
brackets towards the cupboard front piece (fig
3B).
• Then attach the cooker hood to the brackets
using screws.
Connect the cooker hood using a Ø 160 mm pipe or
hose. If the connection is Ø 125 mm, a transition
coupling will be required.
NB: Where a hose is used, it must be attached,
extended, to the nearest connection (fig 4).
Electrical installation
Attach the power cable
The cooker hood is supplied with a cable and earthed
plug for connection to an earthed supply socket. The
power socket must be accessible when the installation
is complete. Any other type of connection, or cable
replacement, requires a technician.
Damper adjustment:
See separate instructions, document no. 3003930.
Product and packaging recycling
The packaging should be sent to a recycling
centre for recycling. The symbol indicates
that the product may not be treated as
household waste. It should instead be taken
to a collection point for recycling electrical
and electronic components. Correct handling of the
waste helps prevent any negative environmental and
health impacts which could arise from disposal as
normal waste.
For further information about recycling, please contact
the local authorities or the store at which the product
was purchased.
3
4

3003931-2010-06-01.fm
8/12
GB
User instructions
Application:
Do not flambé food under the cooker hood.
The room should be adequately ventilated when the
cooker hood is used with products which use an
energy source other than electricity, such as a gas
stove or fireplace, oil-fired boiler, or wood stove.
Children or people with reduced mental, sensory or
physical capacity must be instructed on how to use
the product before using it.
Function switches, fig. 5.
A Lighting
BDamper
C Indicator lamp (lit when damper open)
During cooking:
• open the damper by pressing B
• the damper may be closed again by pressing B
• the damper will close automatically after one
hour
• Leave the damper open for some time before
and after cooking to prevent cooking odours
spreading within the room.
Care and maintenance
Cleaning
The risk of fire propagation is increased if the cooker
hood is not cleaned as instructed:
• the grease filters should be cleaned at least
every two months during normal use. Clean
more often during frequent use
• the interior of the cooker hood should be
cleaned at least twice a year.
Grease filters may be washed in a dishwasher, or
soaked in warm water and detergent. The rest of the
cooker hood should be wiped with a damp cloth and
detergent.
Release the filter cassette by pulling backwards and
downwards in the round holes (fig. 6A)
Before soaking, dismantle the filter by pressing the
wire clamp together (fig. 6B)
5
6

3003931-2010-06-01.fm
9/12
GB
Changing a halogen bulb, fig. 7
NB: Risk of burn.
Disconnect the power when replacing a bulb.
Let the light cool before replacement.
• Loosen the lamp glass using the suction cup
provided. Fig. 7.
• The bulb can now be accessed for replace-
ment. (Halogen bulb, 12 V, 20W, G4 socket).
• Avoid direct contact with the bulb.
NB: Replace the lamp glass without using the
suction cup.
Troubleshooting and service
Check that the electrical connection is correct and
the fuse is intact. Test the lighting and all fan speeds
to ensure everything is working correctly.
DTS Dansk Total Service
Call FRANKE Futurum’s service department on +46
(0) 912-40 500 for assistance in resolving any
fault, or referral to your nearest service centre, where
you can receive fast, quality service.
The product is covered by the applicable standards
and regulations.
7

3003931-2010-06-01.fm
10/12

3003931-2010-06-01.fm
11/12

EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel.: [phone]
Fax: [phone]
[e-mail]
www.exhausto.dk
EXHAUSTO GmbH
Am Ockenheimer Graben 40
D-55411 Bingen-Kempten
Tel.: [phone]
Fax: [phone]
[e-mail]
www.exhausto.de
EXHAUSTO NORGE A/S
Industriveien 25
N-2021 Skedsmokorset
Tel.: [phone]
Fax: [phone]
[e-mail]
www.exhausto.no
EXHAUSTO Ventilation Ltd.
Unit 1, Pelham Court
Pelham Place
Broadfield - Crawley
West Sussex - RH11 9SH
Tel. [phone]
Fax [phone]
[e-mail]
www.exhausto-ventilation.co.uk
EXHAUSTO AB
Verkstadsgatan 13
S-542 33 Mariestad
Tel.: [phone]
Fax: [phone]
[e-mail]
www.exhausto.se
SCAN-PRO AG
Postfach 74
CH-8117 Fällanden
Tel.: [phone]
Fax: [phone]
[e-mail]
www.scanpro.ch
EXHAUSTO Suomi
Nummiperkontie 21
FI-21250 Masku
Tel.: [phone]
Fax: [phone]
[e-mail]
www.exhausto-ventilation.com
INATHERM B.V.
Vijzelweg 10
NL-5145 NK Waalwijk
Tel.: [phone]
Fax: [phone]
[email protected]
www.inatherm.nl
BM Vallá hf
Stórhöfda 23
IS-110 Reykjavik
Tel.: [phone]
Fax: [phone]
[e-mail]
www.bmvalla.is
3003931-2010-06-01.fm
