Exo RWL2 User manual

RWL2 INSTALLATION INSTRUCTIONS. IMPORTANT SAFEGUARDS
READ THOROUGHLY BEFORE INSTALLATION
NOTE:
DO NOT OPEN THIS PRODUCT UNLESS INSTRUCTED BY STEPS INCLUDED IN THESE INSTRUCTIONS OR BY CURRENT LIGHTING
TECHNICAL SUPPORT PERSONNEL. FIXTURE HAS BEEN DESIGNED WITH EASY TO INSTALL MOUNTING BRACKETS.
TOOLS REQUIRED:
1/8" HEX KEY WRENCH
PHILLIPS STYLE SCREWDRIVER
DRILL (IF JUNCTION BOX IS NOT PRESENT AND MOUNTING BRACKET IS MOUNTED DIRECT TO WALL)
ANY ADDITIONAL TOOLS NEEDED FOR APPROPRIATE WALL FASTENERS
PARTS REQUIRED:
(SUPPLIED BY OTHERS)
SILICONE CAULK, 1/4” WALL ANCHORS AND FASTENERS APPROPRIATE FOR WALL CONSTRUCTION TYPE
•
•
•
•
INSTALLATION
INSTRUCTIONS
RATIO WALL SIZE 2
RWL2
READ AND FOLLOW ALL
SAFETY INSTRUCTIONS.
SAVE THESE INSTRUCTIONS.
WARNING! Fixtures must be grounded and installed in accordance with the National Electrical Code and all local codes.
Failure to do so may increase the RISK OF PERSONAL INJURY, PROPERTY DAMAGE, FIRE AND DEATH. Install and
use so fixture failures do not cause a hazard and use only in environments for which the product is specifically marked.
WARNING! This product contains chemicals known to the State of California to cause cancer, birth defects, and/or other
reproductive harm. Thoroughly wash hands after installing, handling, cleaning, or otherwise touching this product.
CAUTION! Follow ALL luminaire recommendations, product markings, instructions, restrictions and warnings regarding
luminaire operation and burning position. Luminaire label shows electrical and environmental requirements and
restrictions.
All electrical work must be done by a qualified electrician.
Turn off electric power to all affected circuits and allow to cool before servicing.
A regularly scheduled maintenance program should be established to retain optimum light output and reduce heat
retention. Dusting with a soft, clean, dry cloth is normally sufficient for the optical system. Any accumulation of dust or dirt
should be removed regularly.
Carefully read these instructions before installing product. If you do not understand these instructions, before starting any
work, contact your distributor or [e-mail] or [phone]
Give instructions to facility owner/manager for future reference.
701 Millennium Boulevard Greenville, SC 29607 [phone] www.currentlighting.com
93132962 Rev. D SHEET 1 OF 4

RWL2 INSTALLATION INSTRUCTIONS. IMPORTANT SAFEGUARDS
CAULKING
STEP I - MOUNTING PREPARATION
POWER MUST BE OFF.
(WIRING MUST BE PERFORMED BY A QUALIFIED ELECTRICIAN)
Remove fixture mounting bracket (A) from fixture by
loosening the hex set screws (B).
Remove paper backing from gasket (C) and apply to mounting
bracket (A).
Align holes in bracket to your matching j-box holes.
Secure mounting bracket to your j-box.
If no junction box is available, mounting plate must be securely
anchored to wall (hardware NOT PROVIDED).
Apply caulking sealant (supplied by others) around the top and
two sides of the bracket where it meets the wall .
STEP II WIRING
Connect service leads to fixture power leads according to local
and National Electric Codes.
For direct wire connections, connect ground wire to the green wire.
Connect black to line and white to neutral then push connections
back inside J-box (See FIG. 1 for details.)
STEP III FIXTURE MOUNTING
Hold fixture (D) and slide over mounting bracket (A)
until fixture sits flat against wall.
Tighten the two (2) set screws (B) securely to capture the mounting
bracket (A).
Check to ensure secure mount.
Energize product.
BATTERY BACK-UP (BBU) INFORMATION
FOR UNITS EQUIPPED WITH BBU:
Must be charged for 24 hours before
use. *Once A/C power is supplied to fixture, emergency BBU will remain
active, even if A/C power is removed.
BBU units are only equipped for 120V or 277V input.
Maximum mounting height: 23.8 ft.
IMPORTANT SAFEGUARDS
a) READ AND FOLLOW ALL SAFETY INSTRUCTIONS.
b) Do not mount near gas or electric heaters.
c) Equipment should be mounted in locations and at heights where it will
not readily be subjected to tampering by unauthorized personnel.
d) The use of accessory equipment not recommended by the manufacturer
may cause an unsafe condition.
e) Do not use this equipment for other than intended use.
•
•
•
•
•
•
•
•
•
•
•
•
•
BAB
A
C
DA
READ AND FOLLOW ALL
SAFETY INSTRUCTIONS.
SAVE THESE INSTRUCTIONS.
LINE/SWITCH
UNSWITCHED
24/7 POWER
120V/277V A/C WHT
OUTSIDE
FIXTURE
BUILDING
CONNECTION
INSIDE
FIXTURE
BLK
GROUND GRN
BLK/ORG
COMMON
701 Millennium Boulevard Greenville, SC 29607 [phone] www.currentlighting.com
93132962 Rev. D SHEET 2 OF 4

D'INSTALLATION
INSTRUCTIONS
RATIO TAILLE DU MUR 2
RWL2
LIRE ATTENTIVEMENT AVANT L'INSTALLATION
REMARQUE:
N'OUVREZ PAS CE PRODUIT À MOINS QUE VOUS NE SOYEZ INDIQUÉ PAR LES ÉTAPES INCLUSES DANS CES
INSTRUCTIONS OU PAR L'ÉCLAIRAGE HUBBELL PERSONNEL DE SOUTIEN TECHNIQUE.
FIXTURE A ÉTÉ CONÇU AVEC DES SUPPORTS DE MONTAGE FACILES À INSTALLER.
OUTILS NÉCESSAIRES:
CLÉ À CLÉ HEXAGONALE 1/8 "
TOURNEVIS STYLE PHILLIPS
PERCEUSE (SI LA BOÎTE DE JONCTION N'EST PAS PRÉSENTE ET LE SUPPORT DE MONTAGE EST MONTÉ
DIRECTEMENT AU MUR)
TOUS OUTILS SUPPLÉMENTAIRES NÉCESSAIRES POUR LES FIXATIONS MURALES APPROPRIÉES
PIÈCES REQUISES:
(FOURNI PAR D'AUTRES)
CHEVILLE EN SILICONE, ANCRAGES MURAUX 1/4 ”ET FIXATIONS APPROPRIÉES POUR LE TYPE DE CONSTRUCTION MURALE
•
•
•
•
RWL2 INSTRUCTIONS D'INSTALLATION. GARANTIES IMPORTANTES
LISEZ ET SUIVEZ TOUTES LES
INSTRUCTIONS DE SECURITE.
CONSERVEZ CES INSTRUCTIONS.
701 Millennium Boulevard Greenville, SC 29607 [phone] www.currentlighting.com
93132962 Rev. D PAGE 3 DE 4
AVERTISSEMENT! Les appareils d'éclairages doivent être mis à la terre et installés selon le Code canadien de l'électricité et tous les codes
locaux. Ne pas se conformer à ces codes pourrait conduire à DES SECOUSSES ÉLECTRIQUES ET UN DANGER DE MORT OU
D'INCENDIE . Installez l'appareil d'éclairage seulement dans les environnements pour lesquels il est marqué, et de façon qu'un défaut ne
puisse devenir un danger.
AVERTISSEMENT! Ce produit contient des produits chimiques reconnus par l'état de la Californie causer le cancer, des malformations
congénitales et d'autres sévices à la reproduction. Bien se laver les mains après l'installation, le nettoyage ou après avoir touché le produit
(particulièrement s'il est brisé).
ATTENTION! Suivre toutes les indications, marquages, instructions, restrictions et recommandations concernant l'utilisation du luminaire
ainsi que les dégagements requis et les précautions pour ne pas vous brûler. L'étiquette apposée sur le luminaire indique les exigences
électriques et environnementales ainsi que les restrictions applicables.
Tous les raccordements électriques doivent être faits par un électricien certifié.
Avant de faire l'entretien, coupez la source de courant et laissez se refroidir le luminaire.
Un programme d'entretien régulier devrait être établi pour conserver la luminosité optimale et réduire l'accumulation de chaleur.
Un chiffon doux et propre est normalement suffisant pour dépoussiérer le système optique. Toute accumulation de poussière ou saleté doit
être retirée de façon régulière.
Lire attentivement les présentes instructions avant d'installer le produit. Si vous ne comprenez pas les présentes instructions, communiquez
avec votre distributeur, ou avec [e-mail] ou [phone] au téléphone
Remettre les présentes instructions au propriétaire ou gestionnaire des installations pour référence ultérieure.

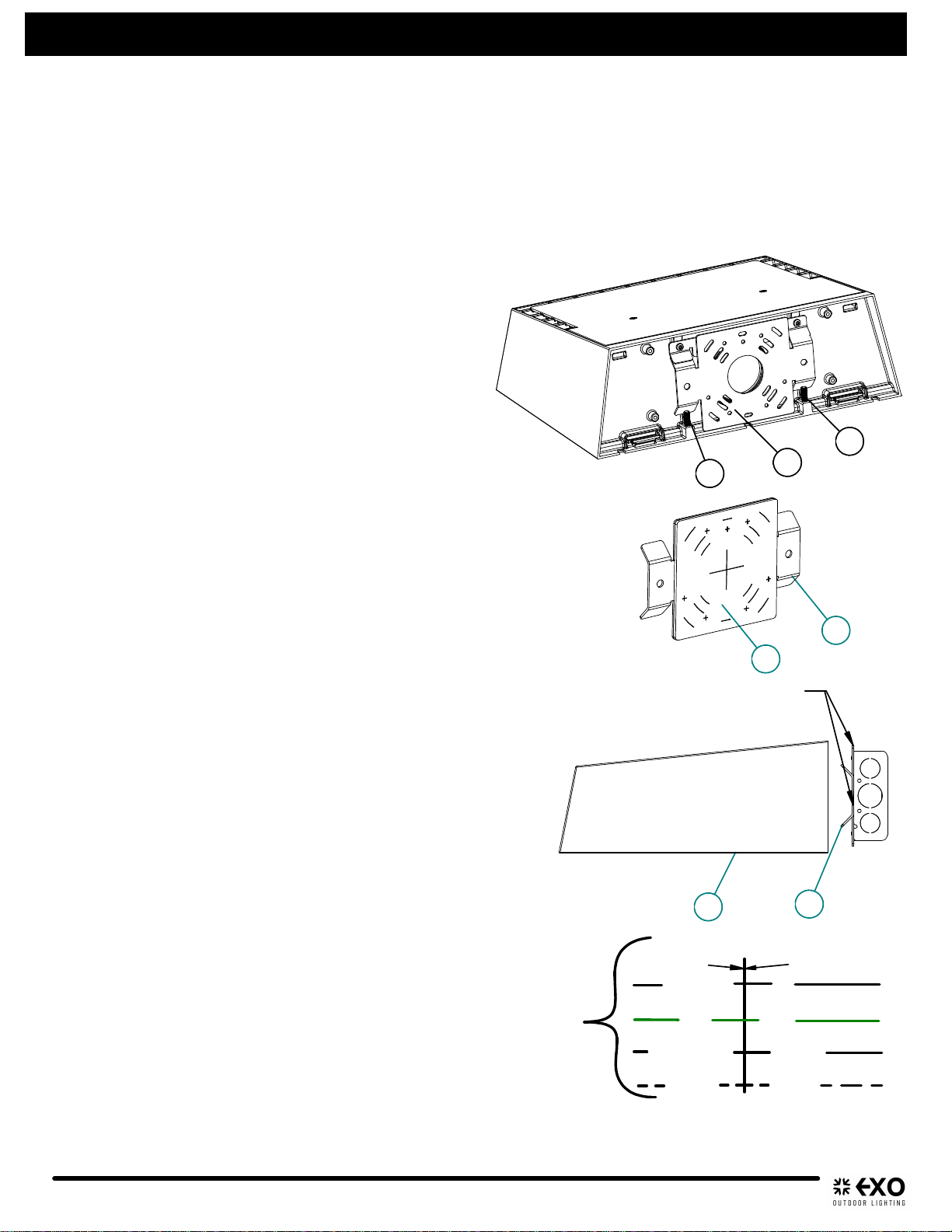

Étape I - PRÉPARATION AU MONTAGE
L'ALIMENTATION DOIT ÊTRE ÉTEINTE.
(LE CÂBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ÉLECTRICIEN
QUALIFIÉ)
Retirez le support de montage du luminaire (A) du luminaire en
desserrer les vis de pression hexagonales (B).
Retirez le support en papier du joint (C) et appliquez-le au montage
support (A).
Alignez les trous du support sur vos trous de j-box correspondants.
Fixez le support de montage à votre j-box.
Si aucune boîte de jonction n'est disponible, la plaque de montage doit
être
ancré au mur (matériel NON FOURNI).
Appliquez du mastic (fourni par d'autres) sur le dessus et
deux côtés du support où il rencontre le mur.
Étape II CÂBLAGE
Connectez les câbles de service aux câbles d'alimentation de l'appareil
et les codes électriques nationaux.
Pour les connexions de fils directs, connectez le fil de terre au fil vert.
Connectez le noir à la ligne et le blanc au neutre, puis poussez les
connexions
retour à l'intérieur de la boîte en J (voir la figure 1 pour plus de détails.)
Étape III MONTAGE DES FIXATIONS
Tenez le luminaire (D) et faites-le glisser sur le support de montage (A)
jusqu'à ce que le luminaire repose à plat contre le mur.
Serrez fermement les deux (2) vis de réglage (B) pour capturer le
montage
support (A).
Vérifiez que le montage est sécurisé.
Dynamiser le produit.
INFORMATIONS SUR LA BATTERIE DE
SAUVEGARDE (BBU)
POUR LES UNITÉS ÉQUIPÉES DE BBU:
Doit être facturé 24 heures avant
utiliser. * Une fois que l'alimentation A / C est fournie à l'appareil, le
BBU d'urgence restera
actif, même si l'alimentation A / C est coupée.
Les unités BBU ne sont équipées que pour une entrée de 120 V ou
277 V.
Hauteur de montage maximale: 23,8 pi.
GARANTIES IMPORTANTES
a) LISEZ ET SUIVEZ TOUTES LES INSTRUCTIONS DE SÉCURITÉ.
b) Ne pas installer à proximité de radiateurs à gaz ou électriques.
c) L'équipement doit être installé à des endroits et à des hauteurs où il
pas facilement soumis à une altération par du personnel non autorisé.
d) L'utilisation d'équipements accessoires non recommandés par le
fabricant
peut provoquer une condition dangereuse.
e) N'utilisez pas cet équipement à d'autres fins que celles pour lesquelles il
a été conçu.
•
•
•
•
•
•
•
•
•
•Scellant
BAB
A
C
DA
RWL2 INSTRUCTIONS D'INSTALLATION. GARANTIES IMPORTANTES
LISEZ ET SUIVEZ TOUTES LES
INSTRUCTIONS DE SECURITE.
CONSERVEZ CES INSTRUCTIONS.
LIGNE /
INTERRUPTEUR
UNSWITCHED
24/7 PUISSANCE
120V/277V A/C BLANC
À L'EXTÉRIEUR
FIXATION
CONNEXION DU BÂTIMENT
À L'INTÉRIEUR
FIXATION
BLK
SOL VERT
NOIR/ORG
COMMUN
701 Millennium Boulevard Greenville, SC 29607 [phone] www.currentlighting.com
93132962 Rev. D PAGE 4 DE 4
