Exsys EX-1441 User manual

1 x USB 2.0 A-Buchse
Because there are large differences between PC’s and network’s, we can give you only a general
installation guide for the EX-1441. Please refer your computer’s reference manual or contact your
network admin whenever in doubt.
1. At first connect the Transmitter via the USB cable to the USB port on your PC.
2. Now connect a RJ45 patch cable (optional) to the RJ45 port of the Transmitter and connect
the other and of the network cable to the RJ45 port of the Receiver.
3. Now connect the included power supply to the 5V connector of the Receiver.
HARDWARE INSTALLATION
65
EXEXEX-
-
-144114411441 EnglishEnglishEnglish
EXEXEX-
-
-144114411441 EnglishEnglishEnglish
1

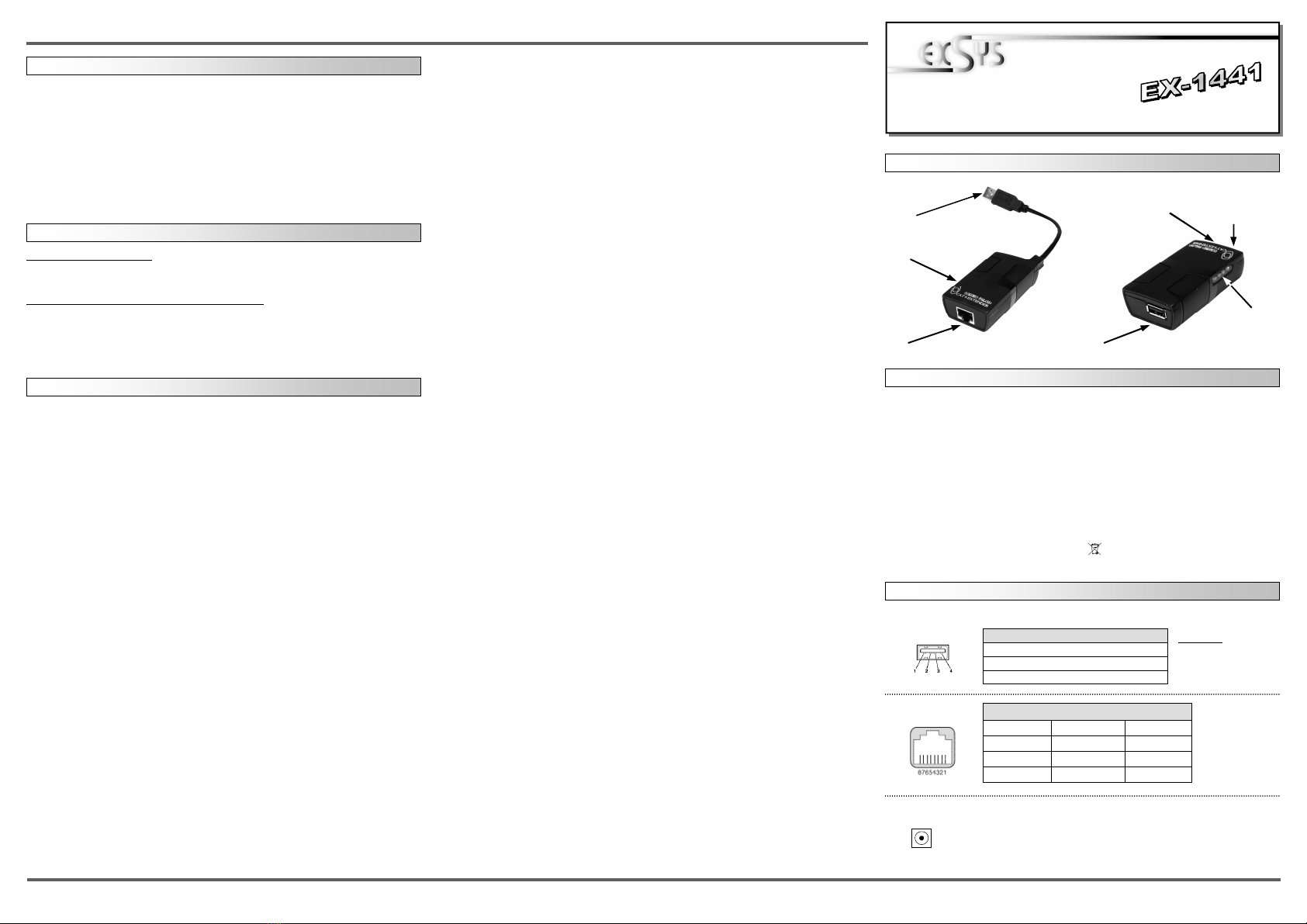

AUFBAU
BedienungsanleitungBedienungsanleitung
Vers. 1.0 / 15.08.14
Die EX-1441 besteht aus einem Transmitter und Receiver. Der Transmitter ist mit einem 15cm
langen USB Kabel zum Anschluss an den PC und mit einem RJ45 Anschluss ausgestattet. Der
Receiver ist mit einer USB 2.0 A-Buchse für Endgeräte, einem RJ45 Anschluss und einer 5V
Buchse ausgestattet. Die EX-1441 ermöglicht Ihnen auf einfachste Weise, externe USB Fest-
platten, USB Sticks, USB Scanner, Drucker, Tastaturen etc. über ein Netzwerkkabel anzu-
schließen. Sie können 1 USB Geräte an die EX-1441 anschließen. Sie ermöglicht Ihnen somit
eine erweiterte Flexibilität und Reichweite zum Anschluss der USB Geräte. Durch die externe
Stromversorgung per Netzteil wird der Receiver funktionsfähig und es werden an dem USB
Port die vollen 500mA zur Verfügung gestellt. Die Datenübertragungsrate beträgt bis zu 480M-
bit/s. Die EX-1441 ist Plug and Play fähig. Es wird keine Software oder Treiber benötigt.
BESCHREIBUNG & TECHNISCHE DATEN
Kompatibilität: USB 1.1, 2.0 & 3.0 Anschluss
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 1x USB 2.0 A-Buchse, 2x RJ45 Ethernet, 1x 5V Buchse
Lieferumfang: EX-1441, Anleitung, Netzteil
Zertifikate: CE /FCC / RoHS / WEEE DE97424562
ANSCHLÜSSE
RJ45 Anschluss:
USB 2.0 A-Buchse
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
USB 2.0 A-Buchse:
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD-
3 BI_DB+ 6 BI_DB-
RJ45 Anschluss
RJ45 Anschluss
5V DC Buchse
für Netzteil
Betriebs LED
Achtung!
Stecker nie umge-
kehrt oder mit
Gewalt einstecken.
USB A–Anschluss
RJ45 Anschluss
Betriebs LED
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!!!
5 Volt Buchse:
DRIVER INSTALLATION
All OS
After the hardware installation the OS will recognize the device automatically and install the
drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller“ the following new
entrys: <Generic USB Hub>.
If you see this or a similar information the device is installed correctly.
Transmitter Receiver
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!

2 3 4
EXEXEX-
-
-144114411441 DeutschDeutschDeutsch EXEXEX-
-
-144114411441 DeutschDeutschDeutsch
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s
und Netzwerken gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems oder wen-
den Sie sich bitte an Ihren Netzwerkadministrator.
1. Verbinden Sie zuerst den Transmitter über das USB Kabel mit einem USB Port Ihres PC‘s.
2. Schließen Sie jetzt ein Netzwerkkabel (optional) an den RJ45 Anschluss des Transmitter an
und verbinden Sie das andere Ende des Netzwerkkabel mit dem RJ45 Anschluss des Recei-
ver.
3. Nun schließen Sie das mitgelieferte Netzteil an die 5V Buchse des Receiver an.
User ManualUser Manual
Vers. 1.0 / 15.08.14
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-1441 automatisch
und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte“ folgende Einträge
sehen: <Generic USB Hub>.
Sind diese oder ähnliche Einträge vorhanden, ist die EX-1441 richtig installiert. 1 x USB 2.0 A-Port
LAYOUT
The EX-1441 consists of a Transmitter and Receiver. The Transmitter is equipped with a 15cm
long USB cable for connection to the PC and one RJ45 Port. The Receiver provide one USB
2.0 A-Port for devices, one RJ45 Port and one 5V connector. The EX-1441 is designed to
connect your USB devices such as a external Hard drive, Flash Memory, USB Scanners, USB
Printers etc. via a network cable. It delivers simple, reliable and cost effective network connec-
tivity for USB devices. You can connect one USB device to the EX-1441. Via the external power
supply the Receiver is functional and it provides a maximum of power on the USB port of
500mA. It uses data transfer rates up to 480Mbit/s. The EX-1441 is Plug and Play compatible. It
will not require any software or drivers.
DESCRIPTION & TECHNICAL INFORMATION
Compatibility: USB 1.1, 2.0 & 3.0
Operating system: All OS
Connectors: 1x USB 2.0 A-Port, 2x RJ45 Ethernet, 1x 5V Connector
Extent of delivery: EX-1441, Manual, Power Supply
Certificates: CE /FCC / RoHS / WEEE DE97424562
CONNECTORS
RJ45 Port:
USB 2.0 A-Port
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
USB 2.0 A-Port:
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD-
3 BI_DB+ 6 BI_DB-
RJ45 Port
RJ45 Port
5V DC Connector
for power supply
Power LED
Attention!
Never plug in with
force or in wrong
direction.
USB A–Connector
RJ45 Port
Power LED
ATTENTION!!!
Use only with included power supply!!!
5 Volt Connector:
Transmitter Receiver
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
