Extel WESV 87047 SER.R3 User manual

WESV 87047 SER.R3
Ed. 06 - 2011 V1
Type : M150CQ4 + C703DB
Guide d’installation et d’utilisation
Manuale d’installazione e uso
Instrucciones de uso e instalación
Guia de instalação e de utilização
Installation and user guide
Installatie en Gebruiksaanwijzing
Installation und Bedienungsanleitung

CFI EXTEL VEDO 4 - 03/2011 -V1
Fig. 1
Fig. 2
Fig. 3
1
ab c
1
6
LCD REMOTE
CH1 CH2
CH3
<>
1 2 3 4
CH4
MENU
AUTO
SOURCE
LCD REMOTE
CH1 CH2
CH3
<>
1 2 3 4
CH4
MENU
AUTO
SOURCE
MENU DOWN/- POWER UP/+ SOURCE
MENU DOWN/- POWER UP/+ SOURCE
12V VGA IN CH1 CH2 CH3 CH4 VIDEOOUT
12V
+
VGA IN CH1 CH2 CH3 CH4 VIDEO OUT
2345
2
1
3
2
7
3
89
410
11
13
123
456
789
12
5

1F
CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
SOMMAIRE
1 CONSIGNES DE SÉCURITÉ..............................................p2.
2 DESCRIPTIF..........................................................................p2.
3 NOMENCLATURE ..............................................................p2.
a. Caméra
b. Moniteur
4 INSTALLATION ET MODE D’EMPLOI ...........................p3.
a. Fixation du support caméra
b. Connexion des caméras sur le moniteur
c. Utilisation du kit
5 CARACTÉRISTIQUESTECHNIQUES .............................p4.
a. Caméra (WESVCM 87047 SER.R3)
b.Alimentation
c. Moniteur (WESVMN 87047 SER.R3)
6 OPTIONS .....................................................................p4.
7 ASSISTANCE TECHNIQUE - GARANTIE ....................p4.
8 MESURES DE SÉCURITÉ..............................................p5.
.
IMPORTANT
L'utilisateur de ce produit est responsable et se doit de vérifier que
l'utilisation qui en sera faite est conforme à la loi en vigueur pour la vidéo
surveillance dans le pays d'utilisation.
En France : Se renseigner auprès de la préfecture de votre département
Hors France : Se renseigner auprès des autorités compétentes en
matière d’utilisation de produits de vidéo surveillance (Direction des
libertés publiques, Bureau de la réglementation générale…)

2F CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
1CONSIGNES DE SÉCURITÉ
Important !
•Veuillez lire le manuel d’utilisation soigneusement avant d’installer ou d’utiliser ce produit. Si vous installez ce
produit pour d’autres, pensez à bien laisser le manuel ou une copie à l’utilisateur final.
Avertissement
• Les différents éléments ne devraient être démontés que par un technicien autorisé.
Mesures de sécurité
• Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs, utilisateurs et techni-
ciens suivent toutes les procédures de sûreté décrites dans ce manuel.
• Des avertissements spécifiques et des symboles d’attention sont indiqués sur les éléments si nécessaire.
• Il est déconseillé d’installer ce système dans des lieux trop humides, trop chauds ou trop poussiéreux.
• Eviter les lieux exposés à de fortes vibrations.
• L’écran ne doit pas être installé près d’un transformateur ou d’un moteur électrique afin d’éviter tout risque
d’interférences.
• Des lignes sombres défilant sur l’écran sont des indications d’interférences.
2

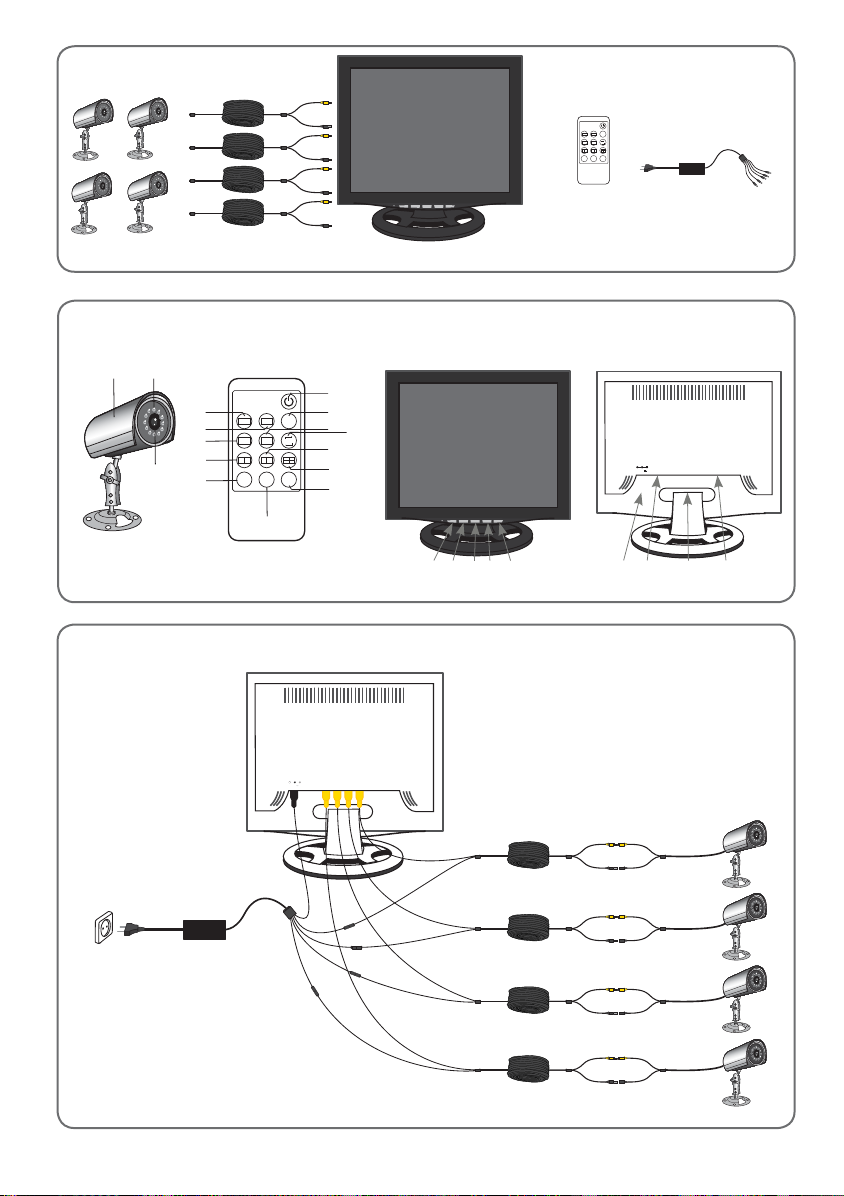

DESCRIPTIF (fig. 1)
1•Caméras couleur avec supports orientables x 4
2 • Câbles de 18 m, équipés de fiches pour raccorder les caméras au moniteur x 4
3•Moniteur couleur, écran de 38 cm avec un support de table
4 • Télécommande
5 • Adaptateur 12V 5A
Option possible: 20m de câble supplémentaire SVCL87102 ou 50m de câble SVCL 87103 (longeur maximum ca-
méra/moniteur: 50m).
3NOMENCLATURE (fig. 2)
a. Caméra
1.Visière de protection
2. Leds infrarouges avec détecteur crépusculaire (Lumière non visible à l’œil nu,pour une vision dans la pénombre,
ou pour une vision de nuit, prévoir un éclairage supplémentaire)
3. Objectif de caméra
b.Télécommande
1. Caméra 1 8. Caméra 4
2. Caméra 2 9. Mode défilement des caméras
3. Caméra 3 10. Mode Caméras 3 et 4
4. Mode Caméras 1 et 2 11. Mode Quad
5. Réglages - /Visualisation précédente 12. Réglages + /Visualisation suivante
6. Marche / Arrêt 13. Sélection des réglages
7.Visualisation des caméra / mode VGA (non utlisé)

3F
CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
c. Moniteur
1. Sélection des réglages 7. PriseVGA (non utilisé)
2. Réglages - /Visualisation précédente 8. Prise pour les caméras
3. Marche / Arrêt 9. Sortie vidéo (pour un deuxième écran)
4. Réglages + /Visualisation suivante
5.Visualisation des caméras / Mode VGA (non utilisé)
6. Au dos du récepteur, prise pour la fiche 12V de l’adaptateur (adaptateur à raccorder sur une installation
conforme aux normes en vigueur : NFC 15-100 pour la France).
4INSTALLATION ET MODE D’EMPLOI
- Choisissez un emplacement approprié pour l’installation des caméras.
- Dans la mesure du possible votre système doit être installé dans un lieu sans poussière, avec de faibles vibrations
et une bonne circulation de l’air et être équipé d’une prise murale pour l’adaptateur 12V .
Important : raccorder et brancher l’adaptateur une fois l’installation du moniteur et des caméras terminée.
a. Fixation du support caméra
• Assurez-vous qu’aucun élément ne gène l’installation.
• Recherchez un endroit approprié pour fixer le support.
• Vissez la partie murale avec les vis fournies
(utilisez une cheville si nécessaire).
• Vissez la caméra sur le support.
• Pointez la caméra dans la direction désirée
Important ! Ne pas orienter les caméras face à la lumière directe du soleil ou face à une lumière forte.
b. Connexion des caméras sur le moniteur (fig. 3)
• Poser tout simplement le moniteur sur un meuble ou une surface stable.
• Raccordez les câbles des caméras sur les prolongateurs couleurs / couleurs.
• Raccordement des prolongateurs « caméras » au moniteur.
c. Utilisation du kit
Mise en service
• Branchez la sortie 12 V de l’adaptateur sur le moniteur. (6, fig.2)
• Branchez l’adaptateur secteur dans une prise 230V~.
• Pour manipuler votreWESV 87047 SER.R3, il est préférable d’utiliser la télécommande qui possède plus de fonc-
tions que le moniteur.
• Appuyez sur le bouton marche/arrêt « » sur la télécommande .
Réglages
Pour accéder aux différents réglages appuyez sur la touche « MENU » de la télécommande.
Utilisez les touches < et > pour modifier les paramètres.
Si nécessaire vous avez la possibilité de retoucher les réglages suivants :
« LUMINOSITE » : la luminosité de l’image. Si l’image est trop claire ou trop sombre, retouchez la luminosité.
« COULEUR » : réglage de la couleur.
« CONTRASTE » : contraste de l’image. Une image trop contrastée peut être nocive pour la vue et marquer
l’écran.

4F CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
« Période » : Durée de visionnage par caméra en mode auto de 1 à 100 secondes
Note : 0 secondes désactive ce mode
« Langue » : Choix de la langue (Français,Anglais, Espagnol,Allemand, Chinois)
«Réintia.» : Réinitialisation des paramètres par défaut
5CARACTÉRISTIQUESTECHNIQUES
a. Caméra (WESVCM 87047 SER.R3)
• Référence : 821047
• Alimentation : 12V
• Capteur : CMOS, éclairage d’appoint infrarouge
• Objectif : angle fixe 60°
• Résolution : 652 x 582
• Consommation : 6W max.
Longueur des câbles : environ 18 mètres
• Température d’utilisation (environ) : -10°C à +55°C.
• IP 65
b.Alimentation
• Adaptateur 100-240V~, 50/60Hz ; 12 V , 5A
En cas de coupure du cordon d’alimentation veiller à respecter la polarité
c. Moniteur (WESVMN 87047 SER.R3)
• Référence : 811047
• écran : 38 cm en diagonale
• Résolution : 1024 X 768
• Alimentation : 12V
• Consommation : 35 W environ
• Température d’utilisation (environ) : 0°C à +55°C.
• Dimensions (mm) : 367 x 275 x 45
6OPTION
• Cordon prolongateur 20 m (WESVCL 87102)
• Cordon prolongateur 50 m (WESVCL 87103)
7
ASSISTANCE TECHNIQUE - GARANTIE
Panne Cause Solution
• pas d’alimentation • l’adaptateur n’est pas
branché au courant
• Assurez vous que l’adaptateur est bien branché
au courant électrique
• pas d’image • Les câbles AV ne sont
pas branché correcte-
ment sur le moniteur
• Vérifier le bon branchement des câbles AV sur
le moniteur
En cas de besoin, note site technique est à votre disposition : www.cfi-extel.com
HOTLINE :€WWFPLQ
Dernière version de la notice téléchargeable en couleur sur : www.cfi-extel.com

5F
CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
CONDITION DE GARANTIE : Cet appareil est garanti, pièces et main d’œuvre dans nos ateliers.
La garantie ne couvre pas : les consommables (piles, batteries, etc.) et les dégâts occasionnés par : mauvaise uti-
lisation, mauvaise installation, intervention extérieure, détérioration par choc physique ou électrique, chute ou
phénomène atmosphérique.
• Ne pas ouvrir l’appareil afin de ne pas perdre le couvert de la garantie.
• Lors d’un éventuel retour en SAV, protéger l’écran afin d’éviter les rayures.
• Entretien avec un chiffon doux seulement, pas de solvants. La garantie s’annule si vous démontez les pièces. Net-
toyer l’extérieur seulement avec un tissu sec et doux. Avant le nettoyage, débranchez ou mettez l’appareil hors
tension.
Attention : N’employez aucun produit ou essence d’épuration carboxylique, alcool ou similaire. En plus
de risquer d’endommager votre appareil, les vapeurs sont également dangereuses pour votre santé et explosives.
N’employez aucun outil pouvant être conducteur de tension (brosse en métal, outil pointu...ou autre) pour le
nettoyage.
Le ticket de caisse ou la facture fait preuve de la date d’achat.
8 MESURES DE SÉCURITÉ
Les dommages provoqués par le manque de conformité au manuel mènent à l’expiration de la garantie. Nous n’as-
sumerons aucune responsabilité pour les dommages en résultant !
Nous n’assumerons aucune responsabilité concernant tout dommage, sur les biens ou les personnes, causé par une
mauvaise manipulation ou par manque de conformité aux consignes de sécurité.
Ce produit a été fabriqué dans le respect total des consignes de sécurité. Afin de maintenir ce statut et d’assurer
la meilleure exploitation du produit, l’utilisateur doit observer les consignes et avertissements de sûreté contenus
dans ce manuel.
L’utilisateur de ce système en est responsable et se doit de vérifier si la vidéosurveillance est conforme à la loi en
vigueur dans le pays d’utilisation.
: Ce symbole indique un risque de choc électrique ou un risque de court-circuit.
-Vous ne devez utiliser ce produit qu’à une tension comprise entre : 100-240 Volts et 50-60 hertz. N’essayez jamais
d’utiliser cet appareil avec une tension différente.
-Veillez à ce que tous les raccordements électriques du système soient conformes aux consignes d’utilisation.
- Dans les établissements commerciaux, assurez-vous d’observer les règles de prévention des accidents pour les
installations électriques.
- Dans les écoles, les équipements de formation, les ateliers… la présence d’un personnel qualifié est nécessaire
pour contrôler le fonctionnement des appareils électroniques.
- Observez les consignes d’utilisation des autres appareils reliés au système.
- Veuillez contacter une personne expérimentée au cas où vous auriez des doutes au sujet du mode de
fonctionnement ou de la sûreté des appareils.
- Ne jamais brancher ou débrancher les appareils électriques avec les mains mouillées.
- Lors de l’installation de ce produit,vérifiez bien que les câbles d’alimentation ne risquent pas d’être endommagés.
- Ne remplacez jamais les câbles électriques endommagés vous-même ! Dans ce cas, enlevez-les et faites appel à
une personne expérimentée.
Avertit l’utilisateur de la présence de « tensions dangereuses », non isolées à l’intérieure du boîtier du
produit, d’une importance suffisante pour représenter un risque d’électrocution pour les personnes.
ATTENTION Avertit l’utilisateur de la présence d’instructions importantes concernant l’utilisa-
tion et l’entretien (la réparation) dans la documentation accompagnant l’appareil.

1IT CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
INDICE
1 DISPOSIZIONI DI SICUREZZA..................................p2.
2 DESCRIZIONE..................................................................p2.
3 DESIGNAZIONE ELEMENTI.......................................p2.
a.Telecamera
b. Monitor
4 INSTALLAZIONI E MODALITÀ D’USO ..................p3.
a. Fissaggio del supporto della telecamera
b. Connessione delle telecamere al monitor
c. Utilizzo del kit
5 CARATTERISTICHETECNICHE................................p4.
a.Telecamera (WESVCM 87047 SER.R3)
b.Alimentazione
c. Monitor (WESVMN 87047 SER.R3)
6 OPZIONI.....................................................................p4.
7 ASSISTENZATECNICA / GARANZIA...................p4.
8 DISPOSIZIONI DI SICUREZZA ..............................p5.
IMPORTANTE
L'utilizzatore del presente prodotto è responsabile e ha il compito di verificare che
l'utilizzo fatto sia conforme alla legge in vigore sulla la videosorveglianza nel paese di
utilizzo.
(In Francia: Chiedere informazioni presso la prefettura del proprio dipartimento di
residenza.
Estero: Chiedere informazioni presso le autorità competenti in materia di utilizzo
di apparecchiature di videosorveglianza (Commissione libertà pubbliche, Legislazione
generale, ecc.)

2IT
CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
1DISPOSIZIONI DI SICUREZZA
Importante !
•Leggere il manuale d’uso con la massima cura prima di installare o di utilizzare questo prodotto.
•Se questo prodotto viene installato per conto terzi,ricordarsi di lasciare il manuale o copia di esso all’utente finale.
Avvertenza:
•I differenti elementi devono essere smontati esclusivamente da un tecnico autorizzato.
Misure di sicurezza:
•Per un uso in totale sicurezza di questo sistema è essenziale che gli installatori, gli utilizzatori e i tecnici o tutte le
procedure di sicurezza descritte nel presente manuale.
•Avvertenze specifiche e simboli che richiamano l’attenzione sono indicati sugli elementi qualora necessario.
• Si sconsiglia di installare questo sistema in luoghi troppo umidi, troppo caldi o con troppa polvere.
• Evitare i luoghi esposti a forti vibrazioni.
• Lo schermo non deve essere installato nelle vicinanze di un trasformatore o di un motore elettrico, al fine di
evitare rischi di interferenza.
• Linee scure che scorrono sullo schermo sono indice di interferenze.
2
DESCRIZIONE (fig. 1)
1•2 telecamere a colori con supporti orientabili x 4
2 • cavi da 18 m, dotati di spine per collegare le telecamere al monitor
3•Monitor a colori, schermo da 38 cm con supporto da tavolo
4 • Telecomando
5 • Adattatore 12V 5V
Opzione possibile: 20 m di cavo supplementare SVCL87102 o 50 m di cavo SVCL87103 (larghezza max teleca-
mera/monitor 50 m).
3DESIGNAZIONE ELEMENTI (fig. 2)
a.Telecamera
1.Visiera antipioggia
2. Led IR con rilevatore crepuscolare (luce invisibile a occhio nudo per visione in penombra o per visione not-
turna prevedere un’illuminazione supplementare).
3. Obiettivo
b.Telecomando
1.Telecamera 1
2.Telecamera 2
3.Telecamera 3
4. Modalità telecamera 1 e 2
5. Impostazioni - /Visualizzazione immagini
telecamera precedente
6. Pulsante on / off
7. Visualizzazione telecamere/ ModalitàVGA (non utilizzato)
8.Telecamera 4
9. Modalità scorrimento telecamere
10. Modalità telecamera 3 e 4
11. Modalità quad
12. Impostazioni +/ Visualizzazione immagini
telecamera successiva
13. Selezione delle regolazioni

3IT CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
c. Monitor
1. Selezione delle regolazioni
2. Impostazioni - /Visualizzazione immagini telecamera precedente
3. Pulsante on / off
4. Impostazioni +/ Visualizzazione immagini telecamera successiva
5.Visualizzazione telecamere/ ModalitàVGA (non utilizzato)
6. Sul retro del recevitore, presa per la spina 12V dell’adattatore (adattatore da collegare su un’installazione
conforme alle norme vigenti: NFC 15-100 per la Francia).
4INSTALLAZIONI E MODALITÀ D’USO
- Scegliere un’ubicazione appropriata per l’installazione della telecamera.
- Nei limiti del possibile, il sistema va installato in un luogo privo di polvere, con poche vibrazioni e con una buona
circolazione d’aria; tale luogo deve essere dotato di una presa murale per l’adattatore 12 V .
Importante: l’adattatore va inserito e collegato solo dopo aver terminato l’installazione del monitor e delle
telecamere.
a. Fissaggio del supporto della telecamera
• Sincerarsi che nessun elemento disturbi l’installazione.
• Cercare un luogo appropriato per fissare il supporto.
• Avvitare la parte a muro con le viti fornite. (se necessario utilizzare un tassello).
• Avvitare la telecamera sul supporto.
• Posizionare la telecamera nella direzione desiderata.
Importante: Non orientare il monitor di fronte a luce diretta del sole o di fronte a una luce forte.
b. Connessione delle telecamere al monitor (fig.3)
• Poggiare semplicemente su un mobile o su una superficie stabile.
• Collegare i cavi delle telecamere sulle prolunghe colore / colore.Collegamento delle prolunghe «telecamere» al
monitor
c. Utilizzo del kit
Avvio
Collegare l’uscita 12V dell’adattatore sul monitor (6, fig.2).
Collegare l’adattatore di rete in una presa 230V~.
Per regolare il modelloWESV 87047 SER.R3, è preferibile utilizzare il telecomando poiché ha un numero di funzioni
maggiore rispetto al monitor.
Premere il pulsante on /off « ».
Regolazioni
Per accedere alle differenti regolazioni premere il tasto «MENU» del telecomando.
Utilizzare i tasti < e > per modificare i parametri.
Se necessario, è possibile modificare le seguenti regolazioni:
«BRIGHT»: modifica la luminosità dell’immagine se l’immagine è troppo chiara o troppo scura.
«COLOR»: regolazione del colore.
«CONTRAST»: contrasto dell’immagine, un’immagine con troppo contrasto può essere nociva per la vista e se-
gnare lo schermo.
7. PresaVGA (non utilizzato)
8. Presa per telecamere
9. Uscita video (per un secondo monitor)

4IT
CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
“Période” (Intervallo di tempo): Durata trasmissione immagini per ogni telecamera in modalità automatica da 1 a
100 secondi
NB: impostando il valore su “0 secondi” si disattiva la modalità
“Langue” (Lingua): Selezione della lingua (francese, inglese, spagnolo, tedesco, cinese)
“Réintia.” (Reset): Ripristino delle impostazioni predefinite
5CARATTERISTICHE TECNICHE
a.Telecamera (WESVCM 87047 SER.R3)
• Tipo: 821047
• Alimentazione: 12V
• Sensore: CMOS, illuminazione aggiuntiva infrarossi
• Obiettivo: angolo fisso 60°
• Risoluzione: 652 x 582
• Consumo: 6W max.
Lunghezza cavi: 18 metri circa
• Temperatura di utilizzo (circa): da -10°C a +55°C.
• IP 65
b.Alimentazione
• Adattatore 100-240 V~, 50/60Hz ; 12 V , 5A
In caso di taglio del cordone d’alimentazione ricordarsi di rispettare la polarità
c. Monitor (WESVMN 87047 SER.R3)
• Tipo: 811047
• Schermo: 38 cm in diagonale
• Risoluzione: 1024 X 768
• Alimentazione: 12V
• Consumo: 35 W circa
• Temperatura di utilizzo (circa): da 0°C a +55°C.
• Dimensioni (mm): 367 x 275 x 45
6OPZIONI
• Cavo supplementare 20 m (WESVCL 87102)
• Cavo supplementare 50 m (WESVCL 87103)
7
ASSISTENZATECNICA / GARANZIA
Guasto Causa Soluzione
• mancanza di alimentazione • l’adattatore non è colle-
gato alla rete
• Accertarsi che l’adattatore sia correttamente
collegato alla rete elettrica
• nessuna immagine visualizzata • I cavi AV non sono cor-
rettamente collegati al
monitor
• Controllare che i cavi AV siano correttamente
collegati al monitor
AssistenzaTecnica : +39 02 96488273
assistenza@cfi-extel.com
Ultima versione delle istruzioni scaricabili a colori su: www.cfi-extel.com

5IT CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
CONDIZIONI DI GARANZIA : Questo apparecchio è garantito, pezzi di ricambio e manodopera, presso
la fabbrica. La garanzia non copre: i consumabili (pile, batterie ecc.) e i danni occasionati da: errato utilizzo, errata
installazione, intervento esterno, deterioramento a causa di urto, scarica elettrica, caduta o fenomeno atmosferico.
• Non aprire l’apparecchio al fine di non perdere la copertura della garanzia.
• Per un’eventuale restituzione al Servizio di Assistenza, proteggere lo schermo per evitare danneggiamenti.
• Pulire solo con un panno morbido, senza solventi. Prima di pulire, scollegare o togliere la corrente l’apparecchio.
Attenzione: Non impiegare nessuna soluzione pulente a base carbonilica, alcool o simili. Oltre al rischio di
danneggiare l’apparecchio,i vapori emanati sono pericolosi per la salute ed esplosivi. Non impiegare utensili condut-
tori di tensione (spazzole in metallo, utensili appuntiti o altro) per la pulizia.
Lo scontrino o la fattura costituiscono prova della data di acquisto.
8 DISPOSIZIONI DI SICUREZZA
I danni provocati dalla mancanza di conformità al manuale conducono alla decadenza della garanzia. Non ci
assumiamo alcuna responsabilità per i danni che ne potrebbero derivare!
Non ci assumiamo altresì responsabilità alcuna per qualsivoglia danno, a persone o beni, causato da una scorretta
manipolazione o dalla mancanza di conformità alle disposizioni di sicurezza.
Questo prodotto è stato fabbricato nel totale rispetto delle disposizioni di sicurezza. Al fine di mantenere tale
condizione e di garantire la migliore utilizzazione del prodotto, l’utente deve osservare disposizioni e avvertenze
contenute nel presente manuale.
L’utente del presente sistema deve verificare sotto la sua responsabilità che la sorveglianza sia conforme alle leggi
vigenti nel paese di utilizzo.
: Questo simbolo indica un rischio di shock elettrico o un rischio di corto circuito.
Questo prodotto deve essere utilizzato a una tensione compresa tra: 100-240 Volt e 50-60 hertz. Non tentare di
utilizzare questo apparecchio con una tensione differente.
- Sincerarsi che tutti i collegamenti elettrici del sistema siano conformi alle disposizioni di utilizzo.
- Nelle strutture commerciali, sincerarsi di osservare le regole di prevenzione degli incidenti concernenti impianti
elettrici.
- Nelle scuole, nelle strutture formative, nei laboratori… la presenza di personale qualificato è necessaria per
controllare il funzionamento degli apparecchi elettronici.
- Osservare le disposizioni di utilizzo degli altri apparecchi collegati al sistema. (videoregistratore, TV, PC per
esempio)
- Contattare una persona esperta in caso di dubbi circa le modalità di funzionamento o la sicurezza degli apparecchi.
- Mai collegare o scollegare gli apparecchi elettrici con le mani bagnate.
- Al momento dell’installazione di questi prodotti, verificare che i cavi di alimentazione non rischino di essere
danneggiati.
- Mai sostituire da soli dei cavi elettrici danneggiati ! Nel caso, toglierli e far ricorso a personale qualificato.
Avverte l’utente della presenza di “tensioni pericolose”, non isolate, all’interno della cassa del
prodotto, di una gravità sufficiente a rappresentare un rischio di folgorazione per le persone.
ATTENZIONE Avverte l’utente della presenza di istruzioni importanti circa l’utilizzo e la manuten-
zione (la riparazione) nella documentazione che accompagna l’apparecchio.

1ES
CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
INDICE
1 INSTRUCCIONES DE SEGURIDAD..........................p2.
2 DESCRIPCIÓN..................................................................p2.
3 NOMENCLATURA..........................................................p2.
a. Cámara
b. Monitor
4 INSTALACIÓN Y MODO DE EMPLEO....................p3.
a. Fijación del soporte de la cámara
b. Conexión de las cámaras al monitor
c. Utilización del kit
5 CARACTERÍSTICASTÉCNICAS................................p4.
a. Cámara (WESVCM 87047 SER.R3)
b.Alimentación
c. Receptor (WESVMN 87047 SER.R3)
6 OPCIONES.................................................................p4.
7 ASISTENCIATÉCNICA/ GARANTÍA ....................p4.
8 INSTRUCCIONES DE SEGURIDAD.......................p5.
IMPORTANTE
El usuario de este producto es responsable y debe comprobar que la utilización se
llevará a cabo conforme a la ley vigente relativa a la videovigilancia en el país de uso.
(En Francia: Infórmese a la dirección general de policía de su provincia
Fuera de Francia: Infórmese a las autoridades competentes en materia de uso
de productos de videovigilancia (Dirección de libertades públicas, Oficina de
reglamentos generales...)

2ES CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
1INSTRUCCIONES DE SEGURIDAD
¡Importante!
•Lea detenidamente el manual de instrucciones antes de instalar o utilizar este producto. Si instala este producto
para terceras personas, no olvide entregar el manual de instrucciones o una copia del mismo al usuario final.
Advertencia
•Los diferentes elementos sólo podrán ser desmontados por un técnico autorizado.
Medidas de seguridad
•Para poder utilizar este sistema de manera totalmente segura es indispensable que instaladores, usuarios y técni-
cos respeten todos los procedimientos de seguridad que se describen en este manual.
•Cuando sea necesario, se introducirán avisos específicos y símbolos de atención junto a los elementos.
• Se desaconseja instalar este sistema en lugares demasiado húmedos, calientes o polvorientos.
• Evite los lugares expuestos a fuertes vibraciones.
• La pantalla no se debe instalar cerca de un transformador o de un motor eléctrico para evitar posibles interfe-
rencias.
• Las líneas oscuras que se ven en la pantalla son indicio de interferencias
2
DESCRIPCIÓN (fig. 1)
1•Cámaras a color con soportes orientables x4
2 • Cables de 18 m provistos de conectores para conectar las cámaras al monitor
3•Monitor a color con pantalla de 38 cm con soporte de sobremesa
4•Mando a distancia
5 • Adaptador 12V 5V
Opción posible: 20 m de cable adicional SV87102 o 50 m de cable adicional SV87103 (distancia máxima entre la
cámara y el monitor: 50 m)
3NOMENCLATURA
a. Cámara (fig. 2a)
1.Visera anti-lluvia
2. IR LED, con detector crepuscular (Luz invisible a simple vista, para una visión en la penumbra o nocturna habrá
que prever una iluminación complementaria).
3. Objetivo
b. Mando a distancia
1. Cámara 1
2. Cámara 2
3. Cámara 3
4. Modo cámaras 1 y 2
5.Ajustes -/Visualización anterior
6. Encendido/apagado
7.Visualización de las cámaras
8. Cámara 4
9. Modo presentación de las cámaras
10. Modo cámaras 3 y 4
11. Modo quad
12. Ajustes +/ Siguiente visualización
13. Selección de los ajustes

3ES
CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
c.Monitor (fig. 2b)
1. Selección de los ajustes
2.Ajustes -/Visualización anterior
3. Encendido/apagado
4.Ajustes +/ Siguiente visualización
5.Visualización de las cámaras/ Modo VGA (No utilizado)
6. En el dorso del receptor, toma para la ficha 12V del adaptador (adaptador que debe conectarse en una
instalación conforme a las normas vigentes: NFC 15-100 para Francia).
4INSTALACIÓNY MODO DE EMPLEO
- Escoja un lugar apropiado para la instalación de la cámara.
- En la medida de lo posible, el sistema deberá instalarse en un lugar sin polvo, donde haya pocas vibraciones, que
esté bien ventilado y que disponga de un enchufe de pared para el adaptador de 12V .
Importante: conecte y enchufe el adaptador una vez terminada la instalación del monitor y de las cámaras.
a. Fijación del soporte de la cámara
• Asegúrese de que no haya ningún elemento que impida la instalación.
• Busque un lugar apropiado para fijar el soporte.
• Fije la parte mural con los tornillos suministrados (utilice tacos si es necesario).
• Atornille la cámara al soporte.
• Oriente la cámara en la dirección deseada.
Importante: No oriente el monitor hacia la luz directa del sol o hacia una luz fuerte.
b. Conexión de las cámaras al monitor (fig.3)
• Colóquelo simplemente sobre un mueble o sobre una superficie estable.
• Conecte los cables de las cámaras a los prolongadores colores / colores.
• Conexión de los prolongadores “cámaras” al monitor.
c. Utilización del kit
Puesta en servicio
Conecte la salida 12V del adaptador al monitor (6, fig.2)
Conecte el adaptador de red a una toma de corriente de 230 V~.
Para utilizar el WESV 87047 SER.R3 es mejor emplear el mando a distancia, ya que posee más funciones que el
monitor.
Pulse el botón encendido/apagado “ “ del mando a distancia.
Ajustes
Para acceder a los diferentes ajustes, pulse la tecla “MENU” del mando a distancia.
Utilice las teclas < y > para modificar los parámetros.
Los ajustes desaparecen al cabo de varios segundos sin ser manipulados.
En caso de necesidad, podrá modificar los siguientes ajustes:
“BRIGHT”: el brillo de la imagen. Si la imagen es demasiado clara u oscura, modifique el brillo.
“COLOR”: ajuste del color.
“CONTRAST”: contraste de la imagen. Una imagen demasiado contrastada puede ser nociva para la vista y marcar
el tubo del monitor.
7.Toma VGA (No utilizado)
8.Toma para las cámaras
9. Salida video (por un segundo monitor)

4ES CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
«Période» (Periodo):Tiempo de visionado por cámara en modo automático de 1 a 100 segundos
Nota: 0 segundos desactiva este modo
«Langue» (Idioma): Selección del idioma (francés, inglés, español, alemán, chino)
«Réintia.» (Reinicio): Reinicio de los parámetros por defecto
5CARACTERÍSTICASTÉCNICAS
a. Cámara (WESVCM 87047 SER.R3)
• Tipo: 821047
• Alimentación: 12V
• Sensor: CMOS, iluminación complementaria infrarroja
• Objetivo: ángulo fijo 60°
• Resolución: 652 x 582
• Consumo: 6W max.
Longitud de los cables: aproximadamente 18 metros
• Temperatura de uso: de -10°C a +55°C aproximadamente
• IP 65
b.Alimentación
• Adaptator 100-240 V~, 50/60Hz ; 12 V , 5A
En caso de corte del cordón de alimentación velar por respetar la polaridad.
c. Monitor (WESVMN 87047 SER.R3)
• Tipo: 811047
• Pantalla: 38 cm de diagonal
• Resolución: 1024 X 768
• Alimentación: 12V
• Consumo: 35 W aproximadamente
• Temperatura de uso: de -10°C a +55°C aproximadamente.
• Dimensiones (mm) : 367 x 275 x 45
6OPCIONES
• Cable adicional 20 m (WESVCL 87102)
• Cable adicional 50 m (WESVCL 87103)
7
ASISTENCIATÉCNICA/ GARANTÍA
Avería Causa Solución
• Sin alimentación • El adaptador no está
conectado a la corriente
• Asegúrese de que el adaptador está correcta-
mente conectado a la corriente eléctrica
• Sin imagen • Los cables AV no están
conectados correcta-
mente al monitor
• Compruebe la conexión correcta de los cables
AV al monitor
En caso de necesidad, nuestro sitio técnico www.cfi-extel.com se encuentra a su disposición
Asistencia técnica : 902 109 819 sat-hotline@cfi-extel.com
La última versión de las instrucciones se pueden bajar en color en:www.cfi-extel.com

5ES
CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
CONDICIONES DE GARANTÍA: Este aparato está garantizado, piezas y mano de obra en nuestros tal-
leres. La garantía no cubre: los consumibles (pilas, baterías, etc…) y los daños causados por: mala utilización, mala
instalación, intervención exterior, deterioro por choque físico o eléctrico, caída o fenómeno atmosférico.
• No abra el aparato para no perder la garantía.
• Si tiene que enviarlo al servicio posventa, proteja la pantalla para evitar posibles rayaduras.
• Límpielo simplemente con un trapo suave, sin disolventes.Antes de proceder a la limpieza, desenchufe el aparato
Atención: No utilice ningún producto de limpieza a base de ácido carboxílico, alcohol o similares. Además
de poder deteriorar el aparato, los vapores que desprenden son explosivos y peligrosos para su salud. No utilice
ningún utensilio que pueda ser conductor de corriente (cepillo metálico, utensilio punzante, etc.) para la limpieza.
El tique de caja o la factura dan prueba de la fecha de compra.
8 INSTRUCCIONES DE SEGURIDAD
Los daños ocasionados por no respetar el manual de instrucciones conducirán a la anulación de la garantía. EXTEL
no se responsabilizará de los daños que resulten de esta falta de conformidad.
Tampoco se responsabilizará de los daños que puedan sufrir los bienes o las personas por la incorrecta manipulación
del sistema o el incumplimiento de las instrucciones de seguridad.
Este producto se ha fabricado en el más absoluto respeto de las instrucciones de seguridad. Para garantizar este
estado y optimizar la utilización del producto,el usuario debe respetar las instrucciones y advertencias de seguridad
contenidas en este manual.
El usuario de este sistema tendrá que responsabilizarse de este último y deberá comprobar que la videovigilancia
está permitida por la ley vigente en el país de utilización.
: Este símbolo indica un riesgo de choque eléctrico o un riesgo de cortocircuito.
Sólo podrá utilizar este producto con una tensión comprendida entre: 100 240 voltios y 50 60 hertzios. Nunca
intente utilizar este aparato con una tensión diferente.
- Compruebe que todas las conexiones eléctricas del sistema sean conformes a las instrucciones de uso.
- Si este sistema se instala en establecimientos comerciales, habrá que respetar las normas de prevención de
accidentes para las instalaciones eléctricas.
- Si se instala en establecimientos escolares, talleres, etc., será necesaria la presencia de personal cualificado para
controlar el funcionamiento de los aparatos electrónicos.
- Respete las instrucciones de uso de los demás aparatos conectados al sistema (vídeo,TV, PC por ejemplo).
- En caso de tener dudas sobre el modo de funcionamiento o la seguridad de los aparatos, póngase en contacto
con una persona cualificada.
- Nunca enchufe o desenchufe los aparatos eléctricos con las manos mojadas.
- Cuando instale este producto, compruebe que los cables de alimentación no corren el riesgo de ser dañados.
- ¡Nunca cambie los cables eléctricos dañados usted mismo! En tal caso,sáquelos y recurra a una persona cualificada
para que los sustituya.
ATENCIÓN Avisa al usuario de la presencia de instrucciones importantes relativas al
mantenimiento (la reparación) en la documentación que acompaña al aparato.
Avisa al usuario de la presencia de “tensiones peligrosas” no aisladas dentro de la caja del producto
y suficientemente importantes como para representar un riesgo de electrocución para las personas

1PT CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
SUMÁRIO
1 INSTRUÇÕES DE SEGURANÇA......................................p2.
2 DESCRITIVO. .......................................................................p2.
3 NOMENCLATURA..............................................................p2.
a. Câmara
b. Monitor
4 INSTALAÇÃO E MODO DE UTILIZAÇÃO ...................p3.
a. Fixação do suporte câmara
b. Conexão das câmaras em monitor
c. Utilização do Kit
5 CARACTERÍSTICASTÉCNICAS ......................................p4.
a. Câmara (WESVCM 87047 SER.R3)
b.Alimentação
c. Monitor (WESVMN 87047 SER.R3)
6 OPÇÕES.......................................................................p4.
7 ASSISTÊNCIATÉCNICA / GARANTIA ........................p4.
8 INSTRUÇÕES DE SEGURANÇA..................................p5.
.
Não utilize nenhum produto ou gasolina de depuração carboxílica, álcool ou similar.
Além de correr o risco de danificar o seu aparelho, os vapores são igualmente perigosos
para a sua saúde e explosivos.
Não utilize nenhum instrumento que pode ser condutor de tensão (escova de metal,
instrumento pontiagudo… ou outro) para a limpeza.
ATENÇÃO

2PT
CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
1INSTRUÇÕES DE SEGURANÇA
Importante !
•Leia o manual de utilização com cuidado antes de instalar ou utilizar este produto.
•Se instalar este produto para outros, pense em deixar o manual ou uma cópia ao utilizador final.
Advertência:
•Os diferentes elementos deverão ser desmontados apenas por um técnico autorizado.
Medidas de segurança:
•Para uma exploração em completa segurança deste sistema, é essencial que os instaladores, utilizadores e técnicos
respeitem todos os procedimentos de segurança descritos neste manual.
•Advertências específicas e símbolos de atenção são indicados nos elementos se necessário.
• Não é aconselhado instalar este sistema em lugares demasiado húmidos,demasiado quentes ou demasiado empoei-
rados.
• Evitar os lugares expostos a fortes vibrações.
• O ecrã não deve ser instalado perto de um transformador ou de um motor eléctrico para evitar qualquer risco
de interferências.
• Linhas sombrias que desfilam no ecrã são indicações de interferências.
2
DESCRITIVO (fig. 1)
1•Câmaras de cores com suportes orientáveis x 4
2 • Cabos de 18 m, equipados de fichas para ligar as câmaras ao monitor x 4
3•Monitor de cores, ecrã de 38 cm com suporte de mesa
4 • Telecomando
5 • Adaptador 12V 5A
Opção possível:20 m de cabo suplementar SVCL87102 ou 50m de cabo suplementar SVCL 87103 (largura máxima
câmara/monitor: 50m).
3NOMENCLATURA (fig. 2)
a. Câmara
1. Pala de protecção
2. Leds infravermelhos com detector crepuscular. Luz não visível a olho nu (Para uma visão na penumbra ou para
uma visão de noite. Prever uma iluminação suplementar. )
3. Objectiva câmara
b.Telecomando
1. Câmara 1 8. Câmara 4
2. Câmara 2 9. Modo desfile das câmaras
3. Câmara 3 10. Modo câmara 3 e 4
4. Modo câmara 1 e 2 11. Modo Quad
5.Ajustes - /Visualização anterior 12.Ajustes + /Visualização seguinte
6. Marcha/paragem 13. Seleção dos ajustes
7.Visualização das câmaras / modo VGA (não utilizado)

3PT CFI EXTEL WESV 87047 SER.R3 - 06/2011 - V1
c. Monitor
1. Seleção dos ajustes 7.Tomada VGA (não utilizado)
2.Ajustes - /Visualização anterior 8.Tomada para câmaras
3. Marcha/paragem 9. Saída video (a segunda ecr
ã
)
4.Ajustes + /Visualização seguinte
5.Visualização das câmaras / Modo VGA (não utilizado)
6. Nas costas do monitor, tomada para a ficha 12V do adaptador (adaptador a conectar numa
instalação conforme com as normas em vigor: NFC 15-100 para a França)
4INSTALAÇÃO E MODO DE UTILIZAÇÃO
- Escolha um lugar adequado para a instalação da ou das câmaras.
- Na medida do possível o seu sistema deve ser instalado num lugar sem poeira, com fracas vibrações e uma boa
circulação do ar e ser equipado de uma tomada mural.
Importante: conectar e ligar o adaptador quando a instalação do monitor e das câmaras estiver terminada.
a. Fixação do suporte câmara
• Assegure-se de que nenhum elemento dificulta a instalação.
• Procure um lugar adequado para fixar o suporte.
• Aparafusar a parte mural com os parafusos forneci dos. (utilizar uma cavilha se for necessário)
• Aparafusar a câmara sobre o suporte
• Pointez la caméra dans la direction désirée
Importante! Não orientar as câmaras face à luz directa do sol ou face a uma luz forte.
b. Conexão das câmaras em monitor (fig. 3)
• Colocar simplesmente sobre um móvel ou uma superfície estável.
• Ligar os cabos das câmaras nos conectores cores/cores.
• Ligação dos conectores “câmaras” ao monitor.
c. Utilização do Kit
Colocação em serviço
• Ligar a saída 12V do adaptador na monitor (6, fig.2)
• Ligar o adaptador sector numa tomada 230V~.
• Para manipular o seu WESV 87047 SER.R3, é preferível utilizar o telecomando que possui mais funções do que
o monitor.
• Premir o botão marcha/paragem « » o telecomando.
Regulações
Para aceder às diferentes regulações premir a tecla “MENU” do telecomando.
Utilizar as teclas < e > para modificar os parâmetros.
Se necessário tem a possibilidade de melhorar as seguintes regulações:
“BRIGHT”: a luminosidade da imagem, se a imagem é demasiado clara ou demasiado sombria, melhorar a luminosidade.
“COLOR”: regulação da cor.
“CONTRAST” contrasta da imagem, uma imagem demasiado contrastada pode ser nociva para a vista e marcar
o ecrã.
Table of contents
Languages:
Other Extel Security Camera manuals
