Extol premium Share 20v User manual

8891824

8891825

Aku přímočará pila SHARE 20V /CZ

Aku priamočiara píla SHARE 20V /SK

Akkus rezgőfűrész SHARE 20V /HU

Geradlinige Akkusäge SHARE 20V /DE

Cordless Jig Saw SHARE 20V /EN

Původní návod kpoužití

Preklad pôvodného návodu na použitie

Az eredeti használati utasítás fordítása

Übersetzung der ursprünglichen Bedienungsanleitung

Translation of the original user‘s manual

Obr. 1/ 1.ábra /Abb.1 /Fig. 1

Obr. 3a/ 3a.ábra /Abb.3a /Fig. 3a

Obr. 3b/ 3b.ábra /Abb.3b /Fig. 3b

Obr. 2/ 2.ábra /Abb.2 /Fig. 2

54 CZ

Pilové plátky do přímočarých pil

EXTOL® PREMIUM

obj. číslo 8805001 ČISTÝ ŘEZ

pracovní délka 75mm

materiál HCS

prořez 3-30mm

tloušťka 1,2 mm

velikost zubů 2,5 mm dřevotříska tvrdé dřevo překližka dýha

PLASTIC

plast

obj. číslo 8805003 ČISTÝ

KŘIVKOVÝ ŘEZ

pracovní délka 75mm

materiál HCS

prořez 3-30mm

tloušťka 1,2 mm

velikost zubů 2,5 mm dřevotříska tvrdé dřevo překližka dýha

obj. číslo 8805005 ČISTÝ ŘEZ

OBRÁCENÉ ZUBY

pracovní délka 75mm

materiál HCS

prořez 3-30mm

tloušťka 1,2 mm

velikost zubů 2,5 mm dřevotříska tvrdé dřevo překližka dýha lamino

obj. číslo 8805007 RYCHLÝ ŘEZ

pracovní délka 75mm

materiál HCS

prořez 5-50 mm

tloušťka 1,2 mm

velikost zubů 4,0 mm dřevotříska tvrdé dřevo překližka dýha

obj. číslo 8805009 VELMI ČISTÝ ŘEZ

pracovní délka 75mm

materiál HCS

prořez 5-50 mm

tloušťka 1,2 mm

velikost zubů 4,0 mm dřevotříska tvrdé dřevo překližka dýha lamino

obj. číslo 8805012 RYCHLÝ HRUBÝ ŘEZ

pracovní délka 126mm

materiál HCS

prořez 5-100 mm

tloušťka 1,2 mm

velikost zubů 4,0 mm dřevotříska tvrdé dřevo překližka dýha stavební

Obr. 4/ 4.ábra /Abb.4 /Fig. 4 Obr. 5/ 5.ábra /Abb.5 /Fig. 5

CZ /ZANOŘOVACÍ ŘEZÁNÍ DO MĚKKÉHO DŘEVA OBR.6A 6C.

SK /ZANÁRACIE REZANIE DO MÄKKÉHO DREVA OBR. 6A 6C.

HU /BEMÁRTÓ FŰRÉSZELÉS PUHA FÁBA 6A6C. ÁBRA

DE /TAUCHSCHNEIDEN VON WEICHHOLZ ABB.6A 6C.

EN /PLUNGE CUTTING INTO SOFT WOOD FIG.6A6C.

Obr. 6a /6a.ábra /Abb.6a /Fig. 6a

Obr. 6c /6c.ábra /Abb.6c /Fig. 6c

Obr. 6b /6b.ábra /Abb.6b /Fig. 6b

76 CZCZ

Pilové plátky do přímočarých pil

EXTOL® PREMIUM

obj. číslo 8805100 PLÁTKY DO PŘÍMOČARÉ PILY MIX, SADA 5KS

Bi-metal

HSS

HCS

Úvod

Vážený zákazníku,

děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.

Výrobek byl podroben testům spolehlivosti, bezpečnosti akvality předepsaných normami apředpisy Evropské unie.

S jakýmikoli dotazy se obraťte na naše zákaznické aporadenské centrum:

www.extol.cz [email protected]z

Tel.: +420 577 599 777

Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika

Datum vydání: 14. 12. 2021

Pilové plátky do přímočarých pil

EXTOL® PREMIUM

obj. číslo 8805201 KŘIVKOVÝ ŘEZ

pracovní délka 57 mm

materiál Bi-metal

prořez 1-3mm

tloušťka 1,0mm

velikost zubů 1,5mm hliník ocelový plech ost. kovy

PLASTIC

plast

obj. číslo 8805203 ČISTÝ ŘEZ

pracovní délka 75mm

materiál Bi-metal

prořez 3-30mm

tloušťka 1,0mm

velikost zubů 2,5 mm tvrdé dřevo lamino

PLASTIC

plast

obj. číslo 8805205 ODOLNÝ

PROTI ZLOMENÍ

pracovní délka 106 mm

materiál Bi-metal

prořez 2,5-6 mm

tloušťka 1,0mm

velikost zubů 1,8mm hliník ocelový plech ost. kovy trubky

PLASTIC

plast

obj. číslo 8805208 RYCHLÝ ŘEZ

pracovní délka 132mm

materiál Bi-metal

prořez 0-65 mm

tloušťka 1,0mm

velikost zubů 2,4-5mm tvrdé dřevo překližka ocelový plech ost. kovy hliník

obj. číslo 8805300 RYCHLÝ ŘEZ

pracovní délka 100 mm

materiál Bi-metal

prořez 0-50 mm

tloušťka 1,0mm

velikost zubů 4,3 mm

FIBERGLASS

sklolaminát sádrokarton cement/třískové materiály

98 CZCZ

BATERIE ANABÍJEČKY AKU PROGRAMU SHARE 20 VKZAKOUPENÍ VPŘÍPADĚ POTŘEBY

Baterie

SHARE 20 V

Označení modelu

(Objednávací číslo)

Nabíječky

SHARE 20 V

Označení modelu

(Objednávací číslo)

Baterie 8 000 mAh Extol® 8891886 4Anabíječka Extol® 8891892

Baterie 6 000 mAh Extol® 8891885 2× 3,5 A nabíječka (pro 2baterie) Extol® 8891894

Baterie 5 000 mAh Extol® 8891884 4× 3,5 A nabíječka (pro 4baterie) Extol® 8891895

Baterie 4 000 mAh Extol® 8891882 2,4 Anabíječka Extol® 8891893

Baterie 2 000 mAh Extol® 8891881 Tabulka 1

II. Technická specikace

Označení modelu (objednávací čísla) 8891824

1× Li-ion baterie 20V2000 mAh (8891881)

1× nabíječka 2,4 A(8891893)

8891825 (bez baterie abez nabíječky)

Max. svorkové napětí baterie bez zatížení 20 VDC

Jmenovité svorkové napětí baterie při zatížení 18 VDC

Kmity bez zatížení 0-3000 min-1

Stupně předkmitu 0+3

Nastavitelný sklon řezu 90°±45°

Zdvih 22 mm

Max. prořez dřevo 80 mm

Max. prořez hliník (měkké kovy) 8 mm

Max. prořez ocel (nelegovaná) 6 mm

Typ úchytu pilového plátku „Bosch“

Hmotnost sbaterií 2000 mAh 2,0 kg

Hladina akustického tlaku Lp(A); nejistota K 85,9 dB(A); K= ±5 dB(A)

Hladina akustického výkonu Lw(A); nejistota K 96,9 dB(A); K= ±5 dB(A)

Celková hodnota vibrací na rukojeti (součet tří os); nejistota K ah,B =5,847 m/s2; K= ±1,5 m/s2(řezání dřevěné desky)

ah,M =7,740 m/s2; K= ±1,5 m/s2(řezání plechu)

Tabulka 2

yDeklarovaná souhrnná hodnota vibrací adeklarovaná

hodnota emise hluku se změřila vsouladu se standardní

zkušební metodou asmí se použít pro porovnání jednoho

nářadí sjiným. Deklarovaná souhrnná hodnota vibrací

adeklarovaná hodnota emise hluku se smí také použít

kpředběžnému stanovení expozice.

•VÝSTRAHA

yEmise vibrací ahluku během skutečného používání

nářadí se může lišit od deklarovaných hodnot vzávislos-

ti na způsobu, jakým se nářadí používá, zejména jaký se

opracovává druh obrobku.

yJe nutné určit bezpečnostní měření kochraně obsluhu-

jící osoby, která jsou založena na zhodnocení expozice

ve skutečných podmínkách používání (počítat se všemi

částmi pracovního cyklu, jako je čas, po který je nářadí

vypnuto akdy běží naprázdno kromě času spuštění).

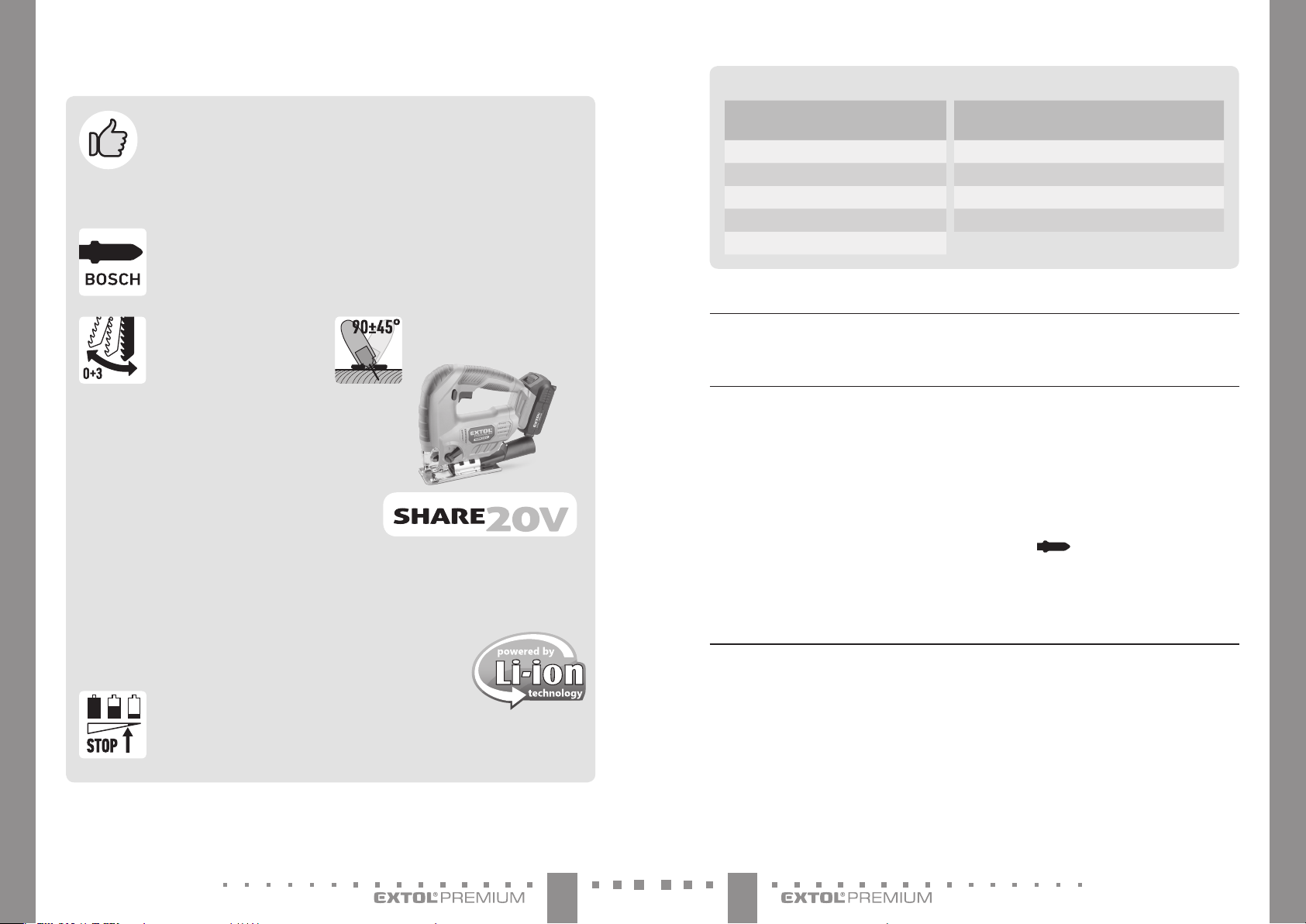

I. Charakteristika –účel použití

Aku přímočará pila Extol® Premium SHARE 20V je určena

kprovádění dělících atvarových řezů, zejména do dřeva adřevotřísky aspoužitím pilových plátků

určených pro daný materiál také křezání kovů, plastu, keramických desek agumy na pevném podkladu,

dále sádrokartonu, cementotřískového materiálu (pouze však spřipojeným intenzivním odsáváním

prachu vysavačem). Nastavením předkmitu pro daný materiál lze přizpůsobit řeznou rychlost.

Díky rychloupínacímu systému pilového plátku „Bosch“ lze pilový plátek vyměnit bez použití

montážního nářadí ado pily lze upnout pilový plátek súchytem „Bosch“ od různých značek

natrhu.

Nastavitelný předkmit (0+3) dle

materiálu pro optimální rychlost

řezání.

Možnost nastavení úhlu sklonu řezu

vrozsahu 90°±45°.

LED světlo pro nasvícení pracovního místa.

Možnost nastavení odfukování pilin zmísta řezu nebo

možnost připojení vysavače prachu

pro čistotu pracovního prostředí.

Aku přímočará pila je součástí řady aku nářadí SHARE 20V

napájeného stejnou baterií.

Varianta aku přímočaré pily Extol® Premium 8891824 je

dodávána sLi-ion baterií 2000mAh, 20Va nabíječkou snabíjecím proudem 2,4A.

Varianta aku přímočaré pily Extol® Premium 8891825je dodávána bez baterie anabíječky za nižší

prodejní cenu pro případ, když má uživatel baterii anabíječku již zakoupenou sjiným aku nářadím zaku pro-

gramu SHARE 20V.

Díky velmi pomalému samovybíjení Li-ion baterie, může být baterie připravena

kpoužití idlouho po nabití, navíc Li-ion baterii lze dobít kdykoli, nezávisle na úrov-

ni nabití, aniž by se tím snižovala její kapacita.

Baterie je vybavena elektronickou ochranou proti úplnému

vybití apřetížení, které ji poškozuje akterá přeruší dodávku proudu

připoklesu svorkového napětí baterie pod určitou mez.

ONE-BATTERY SYSTEM

1110 CZCZ

yPo plném nabití baterie nabíječka automaticky

ukončí nabíjení. Nemůže dojít kpřebíjení baterie.

PŘIBLIŽNÉ DOBY NABÍJENÍ BATERIÍ

Baterie

SHARE 20 V

4 Anabíječka

Extol® 8891892

2,4 Anabíječka

Extol® 8891893

8000 mAh 120 min. 200 min.

6000 mAh 90 min. 150 min.

5000 mAh 65 min. 110 min.

4000 mAh 60 min. 100 min.

2000 mAh 30 min. 50 min.

Baterie

SHARE 20 V

2×3,5 Anabíječka Extol® 8891894

(pro 2baterie)

4×3,5 Anabíječka Extol® 8891895

(pro 4baterie)

8000 mAh 140 min.

6000 mAh 105 min.

5000 mAh 70 min.

4000 mAh 60 min.

2000 mAh 35 min.

Tabulka 3

d) Po nabití nejprve odpojte nabíječku od zdroje

el. proudu apoté zdrážek nabíječky vysuňte baterii

po stisknutí apřidržení tlačítka na baterii.

V. Příprava pily kpoužití

•UPOZORNĚNÍ

yPřípravu pily kpoužití provádějte při odejmuté baterii

pro zamezení neúmyslného uvedení do provozu.

NASTAVENÍ ÚHLU SKLONU ŘEZU

POKOSOVÝ ÚHEL ŘEZU

ySklon řezu lze nastavit vrozsahu

90°±45°změnou sklonu základny

(obr.2).

1. Imbusovým klíčem povolte oba upínací šrouby

základny.

2. Základnu posuňte směrem dozadu, aby kolík nebyl

vpříslušném zářezu stupnice.

3. Změňte sklon základny do požadovaného úhlu apoté ji

posuňte vpřed, aby byl kolík vzářezu požadovaného úhlu.

4. Základnu poté zajistěte utažením šroubů, pod nimiž

je přítlačná destička.

5. Před použitím pily se přesvědčte, že je základna řádně

zajištěna.

INSTALACE PILOVÉHO PLÁTKU

OBR.3A AOBR.3B

1. Pro přístup kupínacímu mechanizmu pilového plátku

odklopte plastový kryt (krok 1.).

2. a3.

Maximálně odklopte páčku upínacího mechanizmu

ado upínacího systému po vodícím kolečku zasuňte

celý konec pilového plátku apoté páčku uvolněte

(krok 2. a3.).

4. Zatáhnutím za pilový plátek rukou se přesvědčte

opevném zajištění plátku vupínacím systému pily.

5. Sklopte ochranný kryt.

Upnutí pilového plátku je vyobrazeno na obr.3b.

•UPOZORNĚNÍ

yPoužívejte pilový plátek určený pro řezání daného

materiálu. Pilový plátek určený pouze pro řezání dřeva

nemůže být použitý pro řezání kovu atd.

NASTAVENÍ PŘEDKMITU

A RYCHLOSTI KMITÁNÍ

yStupeň předkmitu nastavte přepínačem (obr.1, pozice

4) arychlost kmitání je regulována mírou stisknutí

provozního spínače, přičemž optimální stupeň předkmi-

tu arychlost kmitání je nutné vždy ověřit praktickou

zkouškou na vzorku materiálu. Obecně však pro nasta-

vení předkmitu platí následující:

yStupeň 0(bez předkmitu):

pro řezání tenkých obrobků (např. plechů) apři poža-

davku na jemnost ačistotu řezu. Čím jemnější ahladší

má být řez, tím menší má být předkmit.

yStupeň předkmitu 1:

pro řezání kovu svysokou rychlostí kmitání, protože

pilové plátky na kov mají jemné zuby amají malý záběr

(odpor) při řezání.

III. Součásti

a ovládací prvky

Obr.1, pozice-popis

1) Tlačítko pro odejmutí baterie

2) Tlačítko baterie pro zjištění úrovně nabití

3) Základna

4) Nastavení předkmitu

5) Boční vodítko

6) LED svítidlo

7) Provozní spínač

8) Tlačítko pro odjištění provozního spínače

9) Rukojeť

10) Přepínač pro nastavení vyfukování pilin nebo pro

připojení vysavače (externí odsávání)

11) Adaptér pro připojení externího odsávání

•VÝSTRAHA

yPřed přípravou přístroje kpoužití si přečtěte celý návod

kpoužití aponechte jej přiložený uvýrobku, aby se

sním obsluha mohla seznámit. Pokud výrobek komuko-

li půjčujete nebo jej prodáváte, přiložte kněmu Itento

návod kpoužití. Zamezte poškození tohoto návodu.

Výrobce nenese odpovědnost za škody či zranění

vzniklá používáním přístroje, které je vrozporu stímto

návodem. Před použitím přístroje se seznamte se všemi

jeho ovládacími prvky asoučástmi ataké se způsobem

vypnutí přístroje, abyste jej mohli ihned vypnout vpří-

padě nebezpečné situace. Před použitím zkontrolujte

pevné upevnění všech součástí azkontrolujte, zda

nějaká část přístroje jako např. bezpečnostní ochranné

prvky nejsou poškozeny, či špatně nainstalovány

nebo zda nechybí na svém místě. Rovněž zkontrolujte

ochranný kryt aDC konektory baterie anabíječky ataké

zkontrolujte, zda nabíječka nemá poškozenou izolaci

napájecího kabelu či zásuvkovou vidlici. Stroj, baterii,

nabíječku spoškozenými nebo chybějícími částmi

nepoužívejte azajistěte jejich opravu či náhradu vauto-

rizovaném servisu značky Extol®- viz kapitola Servis

aúdržba nebo webové stránky vúvodu návodu.

IV. Nabití baterie

yPro ověření úrovně nabití baterie stiskněte tlačítko na

baterii apodle počtu svítících diod apředpokládané

době provozu postřikovače, baterii vpřípadě potřeby

dobijte. Je-li baterie plně nabita, svítí všechny LED

diody. Baterii lze nabít zjakékoli úrovně nabití, aniž by

se tím snižovala její kapacita.

•UPOZORNĚNÍ

yKnapájení aku pily smí být použity pouze baterie uve-

dené vtabulce 1nebo 3a kjejichž nabíjení smí být pou-

žity pouze uvedené nabíječky. Použití jiné nabíječky by

mohlo způsobit požár či výbuch vdůsledku nevhodných

nabíjecích parametrů.

•UPOZORNĚNÍ

yBaterii nabíjejte vrozmezí okolní teploty 10°C-40°C.

a) Baterii nejprve zasuňte do drážek dodávané

originální nabíječky.

b) Předpřipojenímnabíječkykezdroji el. proudu

zkontrolujte, zda napětí vzásuvce odpovídá rozme-

zí 220-240V~50Hz azda nabíječka nemá poško-

zený přívodní kabel (např. izolaci), kryt, nabíjecí

konektory apod.Rovněžzkontrolujtestavbaterie.

•VÝSTRAHA

yJe-li nabíječka nebo baterie poškozena, nepouží-

vejte je azajistěte jejich náhradu za bezvadnou

originální od výrobce.

c) Nabíječku připojte ke zdroji el. proudu.

yU nabíječky Extol® Premium 8891893 (model

snabíjecím proudem 2,4A) je proces nabíjení sig-

nalizován zeleně blikající diodou při červeně svítící

diodě aplné nabití je signalizováno pouze zeleně

svítící kontrolkou.

U nabíječky Extol® Premium 8891892(model

snabíjecím proudem 4A) je proces nabíjení signali-

zován pouze červeně svítící LED kontrolkou aproces

plného nabití pouze zeleně svítící LED kontrolkou.

Úroveň nabití baterie lze sledovat dle počtu svítících

LED kontrolek na baterii, které svití při nabíjení

baterie. Právo na změnu výše uvedené signalizace

procesu nabíjení anabití vyhrazeno na možnou

změnu ve výrobě.

1312 CZCZ

POSTUP PROVÁDĚNÍ ZANOŘOVACÍHO ŘEZU

1. Pilu, která není uvedena do provozu, přiložte přední

stranou základové desky křezané ploše dle obr.6a

tak, aby se pilový plátek řezané plochy nedotýkal.

2. Pilu uveďte do provozu apomalu základovou deskou

pily klesejte křezané ploše, přičemž pilový plátek se

bude zařezávat do materiálu (obr.6b).

3. Až bude pila celou plochou základové desky přiložená

na ploše řezaného materiálu, veďte pilu standardním

způsobem (obr.6c).

INFORMACE KBATERII/DOBA PROVOZU

Baterie je vybavena elektronickou ochranou

proti úplnému vybití apřetížení, které ji

poškozuje, atím prodlužuje její životnost. Tato

ochrana se projevuje tak, že při více vybité

baterii se provoz stroje najednou zastaví ipři provozním

spínači vpoloze „zapnuto“. Po uvolnění provozního

spínače do polohy „vypnuto“ apo opětovném zapnutí, po

určité době dojde kopětovném uvedení stroje do provozu,

ale pak se jeho provoz opět náhle zastaví. Nejedná se

ovadu přístroje či baterie, ale oochranu. Pro dlouhodoběj-

ší provoz stroje je nutné použít baterii svyšší kapacitou.

VII. Servis aúdržba

ČIŠTĚNÍ, ÚDRŽBA, SERVIS

•UPOZORNĚNÍ

yPřed údržbou ačištěním zpily odejměte baterii.

yKryt, větrací otvory motoru apohyblivé části pily

pravidelně zbavujte prachu štětcem, příp. vlhkým had-

říkem. Zamezte vniknutí vody do vnitřních částí pily.

Nepoužívejte žádná organická rozpouštědla např. na

bázi acetonu či abrazivní čistící prostředky, vedlo by to

kpoškození plastového krytu nářadí.

yVeškeré opravy nářadí smí zbezpečnostních důvodů

provádět pouze autorizovaný servis značky Extol®, který

pro opravu použije originální náhradní díly výrobce.

yV případě potřeby záruční opravy se obraťte na prodá-

vajícího, ukterého jste výrobek zakoupili, který zajistí

opravu vautorizovaném servisu značky Extol®. Pro

pozáruční opravu se obraťte přímo na autorizovaný

servis značky Extol® (servisní místa naleznete na webo-

vých stránkách vúvodu návodu).

VIII. Bezpečnostní pokyny

pro pily spřímočarým

vratným pohybem

a) Při práci snářadím používejte certifikovanou

ochranu sluchu azraku sdostatečnou úrovní

ochrany. Vystavení vlivu

hluku může způsobit ztrátu

sluchu.

b) Při provádění činnosti, kde se příslušenství může

dotknout skrytého vedení nebo svého vlastního

přívodu, je nutno držet elektromechanické nářa-

dí za izolované úchopové povrchy. Dotyk příslušen-

ství se „živým“ vodičem může způsobit, že se neizolované

kovové části elektromechanického nářadí stanou živými

amohou vést kúrazu uživatele elektrickým proudem.

c) Použijí se svorky nebo jiný praktický způsob,

kterým se zabezpečí apodepře obro-

bek na stabilní základně.Držení

obrobku rukou nebo proti tělu vede kjeho

nestabilitě amůže vést ke ztrátě kontroly.

yPři řezání materiálu, při němž vzniká prach, používejte

certifikovanou ochranu dýchacích cest sdostatečnou

úrovní ochrany (respirátor střídou účinnosti alespoň

FFP2 pro měkké dřevo apro tvrdé dřevo achemicky

ošetřené dřevo respirátor střídou FFP3). Rovněž také

zajistěte větrání prostoru. Vdechování prachu je zdraví

škodlivé. Kodsávání prachu nepoužívejte vysavač urče-

ný kúklidu domácnosti, ale průmyslový vysavač.

Pro ochranu před poraněním při práci spilou používejte vhod-

né pracovní rukavice, pak také vhodný pracovní oděv aobuv.

Přístroj za chodu vytváří elektromagnetické

pole, které může negativně ovlivnit fungování

aktivních či pasivních lékařských implantátů

(kardiostimulátorů) aohrozit život uživatele. Před použí-

váním tohoto nářadí se informujte ulékaře či výrobce

implantátu, zda můžete stímto přístrojem pracovat.

yStupeň předkmitu 2:

pro řezání tvrdého dřeva (dub, buk, jasan apod) spoužitím

pilových plátků pro tvrdé dřevo při střední rychlostí kmitání.

yStupeň 3(největší předkmit):

pro řezání měkkého dřeva při nízké rychlosti kmitání

spoužitím pilového plátku pro měkké dřevo (pilové

plátky určené pro měkké dřevo mají největší záběr

akladou největší odpor).

•UPOZORNĚNÍ:

yNastavení velikého předkmitu pro příliš tvrdý materiál

nebo použití pilového plátku pro jiný materiál, než pro

který je určen, může vést kpřetěžování motoru ak jeho

poškození ataké krychlému opotřebení pilového plátku.

INSTALACE ADAPTÉRU

PRO ODSÁVÁNÍ PRACHU

VYSAVAČEM/REŽIM ODFUKOVÁNÍ PILIN

yPro připojení externího odsávání prachu (vysavače) do

pily zasuňte adaptér dle obr.1, pozice 11 apřepínač (obr.1,

pozice 10) přepněte do pozice symbolu pro odsávání pilin.

Pokud bude přepínač vpozici druhého symbolu, bude

nastaveno odfukování pilin zmísta řezu.

yOdsávání prachu připojením vysavače doporučujeme

provádět vždy při řezání dřeva zdůvodu vzniku prachu,

jehož vdechování je zdraví škodlivé.

•UPOZORNĚNÍ:

yPři řezání sádrokartonu apodobných materiálů

je intenzivní odsávání prachu připojením vysava-

če kpile nezbytné, protože řezáním těchto mate-

riálů vzniká velké množství jemného prachu,

který se dostane do vnitřních částí pily apoškodí

elektroniku amotor.

Odsáváním prachu připojením vysavače bude

dosaženo čistoty vmístě práce aprostředí.

yKvysávání prachu používejte průmyslový vysavač urče-

ný kodsávání technického prachu.

INSTALACE BOČNÍHO VODÍTKA

yBoční vodítko (obr. 1, pozice 5) je určeno pro řezání dílů

stejné velikosti, umožňuje vést přesnou linii řezu podél

hrany řezaného materiálu arovněž zabraňuje svírání

pilového plátku během řezání.

yBoční vodítko zasuňte do drážek na základové desce dle

obr.1, pozice 5a zajistěte jej šrouby.

VLOŽENÍ BATERIE

yBaterii zasuňte do drážek dle obr.1, aby došlo ke slyšitel-

nému zajištění baterie.

VI. Způsob práce

UVEDENÍ DO PROVOZU

1. Pilu přední částí základny položte na řezanou plochu

tak, aby pilový plátek pily byl před načrtnutou linií

řezu anedotýkal se řezaného materiálu.

2. Následně uveďte pilu do provozu. Nejprve odjistěte

provozní spínač stisknutím odjišťovacího tlačítka

(obr.1, pozice 8) apoté stiskněte provozní spínač

(obr.1, pozice 9). Mírou stisknutí provozního spínače

se regulují kmity pilového plátku.

3. Pilu pozvolně veďte klinii řezu apilu rovnoměrným

plynulým pohybem veďte ve směru linie řezu, dokud

nedojde kdokončení řezu.

•UPOZORNĚNÍ

yŘez provádějte rovnoměrným pohybem bez vyvíjení

nadměrného tlaku. Zamezí se tím přetížení pily apro-

dlouží se tím životnost pilového plátku avýdrž baterie.

yPilu nikdy zbezpečnostních důvodů neuvádějte do

chodu, je-li pilový plátek přiložen křezanému materiálu.

yDlouhodobý provoz při nízké frekvenci kmitání může

vést kpřehřátí motoru zdůvodu nedostatečného

proudění vzduchu. Dělejte pravidelné přestávky nebo

stisknutím provozního spínače uveďte pilový plátek do

vysoké frekvence kmitání, aby se motor ochladil prou-

děním vzduchu ventilátorem vmotoru.

yPři řezání kovu naneste na linii řezu chladící nebo mazací

prostředek. Usnadní to řezání aprodlouží životnost pilo-

vého plátku. Vtomto případě nepoužívejte odsávání pilin.

ZANOŘOVACÍ ŘEZÁNÍ

yZanořovací řez je řez, který nezačíná od kraje řezané

plochy, nýbrž uvnitř plochy.

yZanořovací řezy lze provádět pouze do měkkého dřeva.

Nikoliv do kovu.

yPro zanořovací řezy používejte krátké pilové plátky

určené pro měkké dřevo.

1514 CZCZ

kotáčející se části elektrického nářadí, může být

příčinou poranění osob.

e) Obsluha musí pracovat jen tam, kam bezpeč-

ně dosáhne. Obsluha musí vždy udržovat sta-

bilní postoj arovnováhu. To umožní lepší kontrolu

nad elektrickým nářadím vnepředvídaných situacích.

f) Oblékat se vhodným způsobem. Nenosit

volné oděvy ani šperky. Obsluha musí dbát,

aby měla vlasy aoděv dostatečně daleko od

pohyblivých částí. Volné oděvy, šperky adlouhé

vlasy mohou být zachyceny pohybujícími se částmi.

g) Jsou-li kdispozici prostředky pro připojeni

zařízení kodsávání asběru prachu, je nutno

zajistit, aby se taková zařízení připojila

asprávně používala. Použití těchto zařízení může

omezit nebezpečí způsobená vznikajícfm prachem.

h) Obsluha nesmí dopustit, aby se kvůli rutině,

která vychází zčastého používání nářadí,

stala samolibou, azačala ignorovat zásady

bezpečnosti nářadí. Neopatrná činnost může ve

zlomku vteřiny způsobit závažné poranění.

4 POUŽÍVÁNÍ AŮDRŽBA

ELEKTRICKÉHO NÁŘADÍ

a) Elektrické nářadí se nesmí přetěžovat. Je

nutné používat správné elektrické nářadí,

které je určené pro prováděnou práci. Správné

elektrické nářadí bude lépe abezpečněji vykonávat

práci, pro kterou bylo konstruováno.

b) Nesmí se používat elektrické nářadí, které

nelze zapnout avypnout spínačem. Jakékoliv

elektrické nářadí, které nelze ovládat spínačem, je

nebezpečné amusí být opraveno.

c) Před jakýmkoliv seřizováním, výměnou

příslušenství nebo před uskladněním elek-

trického nářadí je nutno vytáhnout vidlici ze

síťové zásuvky a/nebo odejmout bateriovou

soupravu zelektrického nářadí, je-li odníma-

telná. Tato preventivní bezpečnostní opatření omezují

nebezpečí nahodilého spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí je nutno skla-

dovat mimo dosah dětí anesmí se dovolit

osobám, které nebyly seznámeny selek-

trickým nářadím nebo stěmito pokyny, aby

nářadí používaly. Elektrické nářadí je vrukou

nezkušených uživatelů nebezpečné.

e) Elektrické nářadí apříslušenství je nutno udr-

žovat. Je třeba kontrolovat seřízení pohybu-

jících se částí ajejich pohyblivost, soustředit

se na praskliny, zlomené součásti ajakékoliv

další okolnosti, které mohou ohrozit funkci

elektrického nářadí. Je-li nářadí poškozeno,

před dalším použitím je nutno zajistit jeho

opravu. Mnoho nehod je způsobeno nedostatečně

udržovaným elektrickým nářadím.

f) Řezací nástroje je nutno udržovat ostré

ačisté. Správně udržované anaostřené řezací

nástroje smenší pravděpodobností zachytí za materi-

ál nebo se zablokují apráce snimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, pracovní

nástroje atd. je nutno používat vsouladu

stěmito pokyny atakovým způsobem, jaký

byl předepsán pro konkrétní elektrické nářa-

dí, ato sohledem na dané podmínky práce

adruh prováděné práce. Používání elektrického

nářadí kprovádění jiných činností, než pro jaké bylo

určeno, může vést knebezpečným situacím.

h) Rukojeti aůchopové povrchy je nutno udržo-

vat suché, čisté abez mastnot. Kluzké rukojeti

aúchopové povrchy neumožňují vneočekávaných

situacích bezpečné držení akontrolu nářadí.

5 POUŽÍVÁNÍ AÚDRŽBA

BATERIOVÉHO NÁŘADÍ

a) Nářadí nabíjejte pouze nabíječem, který je

určen výrobcem. Nabíječ, který může být vhodný pro

jeden typ bateriové soupravy, může být při použití sjinou

bateriovou soupravou příčinou nebezpečí požáru.

b) Nářadí používejte pouze sbateriovou soupra-

vou, která je výslovně určena pro dané nářa-

dí. Používání jakýchkoli jiných bateriových souprav

může být příčinou nebezpečí úrazu nebo požáru.

c) Není-li bateriová souprava právě používána,

chraňte ji před stykem sjinými kovovými před-

měty jako jsou kancelářské sponky, mince,

klíče, hřebíky, šrouby, nebo jiné malé kovové

předměty, které mohou způsobit spojení

jednoho kontaktu baterie sdruhým. Zkratování

kontaktů baterie může způsobit popáleniny nebo požár.

d) Při nesprávném používání mohou zbaterie

unikat tekutiny; vyvarujte se kontaktu

IX. Všeobecné

bezpečnostní pokyny

•VÝSTRAHA!

Je nutno přečíst všechny bezpečnostní pokyny, ná-

vod kpoužívání, obrázky apředpisy dodané stímto

nářadím. Nedodržení veškerých následujících pokynů může

vést kúrazu elektrickým proudem, ke vzniku požáru a/nebo

kvážnému zranění osob.

Veškeré pokyny anávod kpoužívání se musí uscho-

vat, aby bylo možné do nich později nahlédnout.

Výrazem „elektrické nářadí“ ve všech dále uvedených

výstražných pokynech je myšleno elektrické nářadí napá-

jené (pohyblivým přívodem) ze sítě, nebo elektrické nářadí

napájené zbaterií (bez pohyblivého přívodu).

1 BEZPEČNOST PRACOVNÍHO PROSTŘEDÍ

a) Pracoviště je nutné udržovat včistotě

adobře osvětlené. Nepořádek atmavé prostory

bývají příčinou nehod.

b) Elektrické nářadí se nesmí používat vpro-

středí snebezpečím výbuchu, kde se vysky-

tují hořlavé kapaliny, plyny nebo prach.

Velektrickém nářadí vznikají jiskry, které mohou

zapálit prach nebo výpary.

c) Při používáni elektrického nářadí je nutno

zamezit přístupu dětí adalších osob.Bude-li

obsluha vyrušována, může ztratit kontrolu nad pro-

váděnou činností.

2 ELEKTRICKÁ BEZPEČNOST

a) Vidlice pohyblivého přívodu elektrického

nářadí musí odpovídat síťové zásuvce.

Vidlice se nesmí nikdy jakýmkoliv způsobem

upravovat. Snářadím, které má ochranné

spojení se zemí, se nesmí používat žádné

zásuvkové adaptéry. Vidlice, které nejsou zne-

hodnoceny úpravami, aodpovídající zásuvky omezí

nebezpečí úrazu elektrickým proudem.

b) Obsluha se nesmí tělem dotýkat uzemněných

předmětů, jako např. potrubí, tělesa ústředního

topení, sporáky achladničky. Nebezpečí úrazu elek-

trickým proudem je větší, je-li vaše tělo spojeno se zemí.

c) Elektrické nářadí se nesmí vystavovat dešti,

vlhku nebo mokru. Vnikne-li do elektrického nářadí

voda, zvyšuje se nebezpečí úrazu elektrickým proudem.

d) Pohyblivý přívod se nesmí používat kjiným

účelům. Elektrické nářadí se nesmí nosit

nebo tahat za přívod, ani se nesmí tahem za

přívod odpojovat vidlice ze zásuvky. Přívod

je nutné chránit před horkem, mastnotou,

ostrými hranami nebo pohyblivými částmi.

Poškozené nebo zamotané přívody zvyšují nebezpečí

úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku,

musí se použít prodlužovací přívod vhodný

pro venkovní použití. Používáni prodlužovacího

přívodu pro venkovní použití omezuje nebezpečí

úrazu elektrickým proudem.

f) Používá-li se elektrické nářadí ve vlhkých

prostorech, je nutné používat napájení chrá-

něné proudovým chráničem (RCD). Používání

RCD omezuje nebezpečí úrazu elektrickým proudem.

Pojem „proudový chránič (RCD)“ může být nahrazen

pojmem „hlavní jistič obvodu (GFCI)“ nebo „jistič

unikajícího proudu (ELCB)“.

3 BEZPEČNOST OSOB

a) Při používání elektrického nářadí musí být

obsluha pozorná, musí se věnovat tomu, co

právě dělá, amusí se soustředit astřízlivě

uvažovat. Elektrické nářadí se nesmí použí-

vat, je-li obsluha unavena nebo pod vlivem

drog, alkoholu nebo léků. Chvilková nepozor-

nost při používání elektrického nářadí může vést

kvážnému poranění osob.

b) Používat osobní ochranné pracovní pro-

středky. Vždy používat ochranu očí. Ochranné

pomůcky jako např. respirátor, bezpečnostní obuv

sprotiskluzovou úpravou, tvrdá pokrývka hlavy nebo

ochrana sluchu, používané vsouladu spodmínkami

práce, snižují nebezpečí poranění osob.

c) Je nutno vyvarovat se neůmyslnému spuštění

stroje. Je nutno se ujistit, že je spínač před

zapojením vidlice do zásuvky a/nebo při připo-

jování bateriové soupravy, zvedáním či přená-

šením nářadí vpoloze vypnuto. Přenášení nářadí

sprstem na spínači nebo zapojování vidlice nářadí se

zapnutým spínačem může být příčinou nehod.

d) Před zapnutím nářadí je nutno odstranit

všechny seřizovací nástroje nebo klíče.

Seřizovací nástroj nebo klíč, který zůstane připevněn

1716 CZCZ

220-240V~50Hz

Napájecí napětí afrekvence

20V |2,4 A Výstupní (nabíjecí) napětí aproud.

Tabulka 4

Poznámka ktabulce 4:

Význam ostatních piktogramů shodných spiktogramy

uvedenými na aku nářadí je uveden vtabulce 6.

VÝZNAM ZNAČENÍ NA ŠTÍTKU BATERIE

Max. 50˚C

Baterii nevystavujte přímému

slunečnímu záření ateplotě nad 50°C.

Baterii nespalujte.

Zamezte kontaktu baterie svodou

avysokou vlhkostí.

Bateriinevyhazujte do směsného odpa-

du, vizdále odstaveclikvidace odpadu.

20V Svorkové napětí plně nabité baterie

bez zatížení.

XXmAh/XXWh Kapacita baterie; watthodinová

zatížitelnost baterie.

Tabulka 5

Poznámka ktabulce 5:

Význam ostatních piktogramů, které jsou shodné spikto-

gramy uvedenými na aku nářadí, je vysvětlen vtabulce 6.

VÝZNAM ZNAČENÍ NA ŠTÍTKU AKU NÁŘADÍ

Před použitím stroje si přečtěte

návod kpoužití.

Splňuje příslušné harmonizační

právní předpisy EU.

Elektrozařízení sukončenou životnos-

tí nevyhazujte do směsného odpadu,

viz. dále odstavec likvidace odpadu.

Rok výroby

asériovéčíslo (SN:)

Naštítku přístrojejeuvedenrok aměsíc

výrobystrojeačíslovýrobnísériepřístroje.

Tabulka 6

Poznámka ktabulce 6

Význam ostatních piktogramů uvedených na štítku aku

nářadí je uvedený vtextu vnávodu kpoužití.

XII. Skladování

yStroj skladujte na bezpečném suchém místě mimo dosah

dětí achraňte jej před mechanickým poškozením, přímým

slunečním zářením, sálavými zdroji tepla, mrazem, vyso-

kou vlhkostí avniknutím vody. Před uskladněním stroje

zněj odejměte baterii, protože baterie zasunutá vpřístroji

podléhá rychlejšímu samovybíjení.

yBaterii chraňte před deštěm, mrazem, vysokou vlhkostí,

teplotami nad 50°C, před mechanickým poškozením (např.

pádem) anikdy ji neotvírejte, nespalujte.

Baterii skladujte plně nabitou azdůvodu udržení co nejdelší

životnosti ji po několika měsících (nejdéle po šesti měsících)

plně nabijte. Baterii anabíječku udržujte mimo dosah dětí.

yPři mrazu nebo při vysoké okolní teplotě se výrazně

snižuje kapacita baterie abaterii to poškozuje.

yKontakty baterie chraňte před znečištěním, deformací či jiným

poškozením azamezte vodivému přemostění kontaktů baterie

přelepením konektorů např. lepící páskou, aby nedošlo ke zkra-

tování baterie, vjehož důsledku může dojít kpožáru či výbuchu.

yZajistěte, aby si sbaterií či aku pilou nehrály děti.

snimi. Dojde-li knáhodnému styku stěmito

tekutinami, opláchněte postižené místo

vodou. Dostane-li se tekutina do oka, vyhle-

dejte navíc lékařskou pomoc. Tekutiny unikající

zbaterie mohou způsobit záněty nebo popáleniny.

e) Bateriová souprava nebo nářadí, které je

poškozeno nebo přestavěno, se nesmí pou-

žívat. Poškozené nebo upravené akumulátory se

mohou chovat nepředvídatelně ,které může mít za

následek oheň, výbuch nebo nebezpečí úrazu.

f) Bateriové soupravy nebo nářadí se nesmí vysta-

vovat ohni nebo nadměrné teplotě. Vystavení

ohni nebo teplotě vyšší než 130°C může způsobit výbuch.

g) Je nutno dodržovat všechny pokyny nabíjení

anenabíjet bateriovou soupravu nebo nářa-

dí mimo teplotní rozsah, který je uveden

vnávodu kpoužívání.

Nesprávné nabíjení nebo nabíjení při teplotách, které

jsou mimo uvedený rozsah, mohou poškodit baterii

azvýšit riziko požáru.

6 SERVIS

a) Opravy vašeho bateriového nářadí svěřte kva-

lifikované osobě, které bude používat identic-

ké náhradní díly. Tímto způsobem bude zajištěna

stejná úroveň bezpečnosti nářadí jako před opravou.

b) Poškozené bateriové soupravy se nesmí

nikdy opravovat. Oprava bateriových souprav by

měla být prováděna pouze uvýrobce nebo vautori-

zovaném servisu.

X. Bezpečnostní pokyny

pro nabíječku baterie

yPřed nabíjením si přečtěte návod kpoužívání.

yNabíječka je určena pouze pro nabíjení

uvnitř prostor. Je nutné ji chránit před deš-

těm, vysokou vlhkostí ateplotami nad 40°C.

yNabíječka je určena knabíjení pouze baterií produktové

řady SHARE 20 Va nesmí být použita knabíjení jiných

baterií nebo kjinému účelu.

yZamezte používání nabíječky osobám (včetně dětí),

jimž fyzická, smyslová nebo mentální neschopnost či

nedostatek zkušeností aznalostí zabraňuje vbezpeč-

ném používání spotřebiče bez dozoru nebo poučení.

Děti si se spotřebičem nesmějí hrát. Obecně se nebere

vúvahu používání nabíječky velmi malými dětmi (věk

0-3 roky včetně) apoužívání mladšími dětmi bez dozoru

(věk nad 3roky apod 8let). Připouští se, že těžce

hendikepovaní lidé mohou mít potřeby mimo úroveň

stanovenou normami EN60335-1 aEN60335-2-29.

yPři nabíjení zajistěte větrání, neboť při nabíjení může

dojít kúniku par, je-li baterie kompresoru poškozena

vdůsledku špatného zacházení (např. vdůsledku pádu).

yBaterii nabíjejte vrozmezí okolní teploty 10°C až 40°C.

yNabíječku chraňte před nárazy apády azamezte vnik-

nutí vody do nabíječky.

BEZPEČNOSTNÍ POKYNY PRO BATERII

yBaterii chraňte před deštěm, mrazem, vysokou vlhkostí,

vysokými teplotami (nad 50°C), před mechanickým

poškozením (nárazy apády), nikdy baterii neotvírejte,

nespalujte anezkratujte. Baterii skladujte plně nabitou

azdůvodu udržení co nejdelší životnosti baterie, ji po

několika měsících plně nabijte (po každých 6měsících).

Baterii uchovávejte mimo dosah dětí.

XI. Význam značení

na štítkách

VÝZNAM ZNAČENÍ NA ŠTÍTKU NABÍJEČKY

Nabíječku chraňte před deštěm,

vysokou vlhkostí avniknutím vody.

Používejte vmístnosti.

Zařízení třídy ochrany II.

Bezpečnostní ochranný transformá-

tor bezpečný při poruše.

Polarita DC konektoru pronabíjení baterie.

1918 SKCZ

Pílové listy do priamočiarych píl

EXTOL® PREMIUM

obj. číslo 8805001 ČISTÝ REZ

pracovná dĺžka 75 mm

materiál HCS

hĺbka rezu 3 –30 mm

hrúbka 1,2 mm

veľkosť zubov 2,5 mm drevotrieska tvrdé drevo preglejka dyha

PLASTIC

plast

obj. číslo 8805003 ČISTÝ

KRIVKOVÝ REZ

pracovná dĺžka 75 mm

materiál HCS

hĺbka rezu 3 –30 mm

hrúbka 1,2 mm

veľkosť zubov 2,5 mm drevotrieska tvrdé drevo preglejka dyha

obj. číslo 8805005 ČISTÝ REZ

OBRÁTENÉ ZUBY

pracovná dĺžka 75 mm

materiál HCS

hĺbka rezu 3 –30 mm

hrúbka 1,2 mm

veľkosť zubov 2,5 mm drevotrieska tvrdé drevo preglejka dyha lamino

obj. číslo 8805007 RÝCHLY REZ

pracovná dĺžka 75 mm

materiál HCS

hĺbka rezu 5 –50 mm

hrúbka 1,2 mm

veľkosť zubov 4,0 mm drevotrieska tvrdé drevo preglejka dyha

obj. číslo 8805009 VEĽMI ČISTÝ REZ

pracovná dĺžka 75 mm

materiál HCS

hĺbka rezu 5 –50 mm

hrúbka 1,2 mm

veľkosť zubov 4,0 mm drevotrieska tvrdé drevo preglejka dyha lamino

obj. číslo 8805012 RÝCHLY HRUBÝ REZ

pracovná dĺžka 126 mm

materiál HCS

hĺbka rezu 5 –100 mm

hrúbka 1,2 mm

veľkosť zubov 4,0 mm drevotrieska tvrdé drevo preglejka dyha stavebné

XIII. Likvidace odpadu

yObaly vyhoďte do příslušného kontejneru na tříděný odpad.

yStroj anabíječka jsou elektrozařízení, které

nesmějí být vyhazovány do směsného odpa-

du, ale podle evropské směrnice (EU) 2012/19

musí být odevzdány kekologické likvidaci/

recyklaci na příslušná sběrná místa elektroodpadu, pro-

tože obsahují látky nebezpečné pro životní prostředí.

yPřed odevzdáním aku stroje klikvidaci musí

být zpřístroje odejmuta baterie, která rovněž

nesmí být vyhozena do směsného odpadu

(směrnice 2006/66 ES), ale je nutné ji ode-

vzdat kekologickélikvidaci do zpětného sběru baterií

odděleně, protože obsahuje látky nebezpečné pro život-

ní prostředí. Informace osběrných místech obdržíte

uprodávajícího nebo na místním obecním úřadě.

XIV. Záruční lhůta

apodmínky

yNa výrobek se vztahuje záruka (odpovědnost za vady)

2roky od data prodeje. Požádá-li oto kupující, je prodá-

vající povinen kupujícímu poskytnout záruční podmínky

(práva zvadného plnění) vpísemné formě dle zákona.

ZÁRUČNÍ APOZÁRUČNÍ SERVIS

Pro uplatnění práva na záruční opravu zboží se obraťte

na obchodníka, ukterého jste zboží zakoupili.

Pro pozáruční opravu se můžete také obrátit

na náš autorizovaný servis.

Nejbližší servisní místa naleznete na www.extol.cz.

Vpřípadě dotazů Vám poradíme

na servisní lince 222 745 130.

ES Prohlášení oshodě

Předmět prohlášení-model, identikace výrobku:

Extol® Premium 8891824

Přímočará pila aku, SHARE 20 V, varianta sbaterií anabíječkou

Extol® Premium 8891825

Přímočará pila aku, SHARE 20 V,

varianta bez baterie abez nabíječky

Výrobce Madal Bal a.s.

Bartošova 40/3, CZ-760 01 Zlín •IČO: 49433717

prohlašuje,

že výše popsaný předmět prohlášení je ve shodě se všemi

příslušnými ustanoveními

harmonizačních právních předpisů Evropské unie:

(EU) 2011/65; (EU) 2014/30; 2006/42 ES.

Toto prohlášení se vydává na výhradní odpovědnost výrobce.

Harmonizované normy (včetně jejich pozměňujících

příloh, pokud existují),

které byly použity kposouzení shody ana jejichž

základě se shoda prohlašuje:

EN 62841-1:2015, EN 62841-2-11:2016, EN 55014-1:2017;

EN 55014-2:2015; EN IEC 63000:2018;

Kompletaci technické dokumentace 2006/42 ES provedl

Martin Šenkýř se sídlem na adrese

Madal Bal, a.s., Průmyslová zóna Příluky 244, 760 01 Zlín,

Česká republika.

Technická dokumentace (2006/42 ES) je kdispozici na výše

uvedené adrese společnosti Madal Bal a.s.

Místo adatum vydání ES prohlášení oshodě:

Zlín 30.12.2020

Jménem společnosti Madal Bal, a.s.:

Martin Šenkýř

člen představenstva společnosti

2120 SKSK

Pílové listy do priamočiarych píl

EXTOL® PREMIUM

obj. číslo 8805100 LISTY DO PRIAMOČIAREJ PÍLY MIX, SÚPRAVA 5KS

Bi-metal

HSS

HCS

Úvod

Vážený zákazník,

ďakujeme za dôveru, ktorú ste prejavili značke Extol® kúpou tohto výrobku.

Výrobok bol podrobený testom spoľahlivosti, bezpečnosti akvality predpísaným normami apredpismi Európskej únie.

S akýmikoľvek otázkami sa obráťte na naše zákaznícke aporadenské centrum:

www.extol.sk

Fax: +421 2212 920 91 Tel.: +421 2212 920 70

Distribútor pre Slovenskú republiku: Madal Bal s.r.o., Pod gaštanmi 4F, 821 07 Bratislava

Výrobca: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika

Dátum vydania: 14. 12. 2021

Pílové listy do priamočiarych píl

EXTOL® PREMIUM

obj. číslo 8805201 KRIVKOVÝ REZ

pracovná dĺžka 57mm

materiál Bi-metal

hĺbka rezu 1 –3mm

hrúbka 1,0 mm

veľkosť zubov 1,5mm hliník oceľový plech ost. kovy

PLASTIC

plast

obj. číslo 8805203 ČISTÝ REZ

pracovná dĺžka 75 mm

materiál Bi-metal

hĺbka rezu 3 –30 mm

hrúbka 1,0 mm

veľkosť zubov 2,5 mm tvrdé drevo lamino

PLASTIC

plast

obj. číslo 8805205 ODOLNÝ

PROTI ZLOMENIU

pracovná dĺžka 106mm

materiál Bi-metal

hĺbka rezu 2,5 –6 mm

hrúbka 1,0 mm

veľkosť zubov 1,8mm hliník oceľový plech ost. kovy rúrky

PLASTIC

plast

obj. číslo 8805208 RÝCHLY REZ

pracovná dĺžka 132mm

materiál Bi-metal

hĺbka rezu 0 –65 mm

hrúbka 1,0 mm

veľkosť zubov 2,4 –5 mm tvrdé drevo preglejka oceľový plech ost. kovy hliník

obj. číslo 8805300 RÝCHLY REZ

pracovná dĺžka 100 mm

materiál Bi-metal

hĺbka rezu 0 –50 mm

hrúbka 1,0 mm

veľkosť zubov 4,3 mm

FIBERGLASS

sklolaminát sadrokartón cement/trieskové materiály

2322 SKSK

BATÉRIE ANABÍJAČKY AKU PROGRAMU SHARE 20 VNADOKÚPENIE VPRÍPADE POTREBY

Batéria

SHARE 20 V

Označenie modelu

(Objednávacie číslo)

Nabíjačky

SHARE 20 V

Označenie modelu

(Objednávacie číslo)

Batéria 8 000 mAh Extol® 8891886 4Anabíjačka Extol® 8891892

Batéria 6 000 mAh Extol® 8891885 2× 3,5 A nabíjačka (pre 2batérie) Extol® 8891894

Batéria 5 000 mAh Extol® 8891884 4× 3,5 A nabíjačka (pre 4batérie) Extol® 8891895

Batéria 4 000 mAh Extol® 8891882 2,4Anabíjačka Extol® 8891893

Batéria 2 000 mAh Extol® 8891881 Tabuľka 1

II. Technická špecikácia

Označenie modelu (objednávacie čísla) 8891824

1× Li-ion batéria 20V2000 mAh (8891881)

1× nabíjačka 2,4 A(8891893)

8891825 (bez batérie abez nabíjačky)

Max. svorkové napätie batérie bez zaťaženia 20 VDC

Menovité svorkové napätie batérie pri zaťažení 18 VDC

Kmity bez zaťaženia 0 –3000 min-1

Stupne predkmitu 0 +3

Nastaviteľný sklon rezu 90° ±45°

Zdvih 22 mm

Max. hĺbka rezu drevo 80 mm

Max. hĺbka rezu hliník (mäkké kovy) 8 mm

Max. hĺbka rezu oceľ (nelegovaná) 6 mm

Typ príchytky pílového listu „Bosch“

Hmotnosť sbatériou 2000 mAh 2,0 kg

Hladina akustického tlaku Lp(A); neistota K 85,9 dB(A); K= ±5 dB(A)

Hladina akustického výkonu Lw(A); neistota K 96,9 dB(A); K= ±5 dB(A)

Celková hodnota vibrácií na rukoväti (súčet troch osí); neistota K ah,B =5,847 m/s2; K= ±1,5 m/s2(rezanie drevenej dosky)

ah,M =7,740 m/s2; K= ±1,5 m/s2(rezanie plechu)

Tabuľka 2

yDeklarovaná súhrnná hodnota vibrácií adeklarovaná

hodnota emisie hluku sa zmerala vsúlade so štandard-

nou skúšobnou metódou asmie sa použiť na porov-

nanie jedného náradia siným. Deklarovaná súhrnná

hodnota vibrácií adeklarovaná hodnota emisie hluku sa

smie takisto použiť napredbežné stanovenie expozície.

•VÝSTRAHA

yEmisia vibrácií ahluku počas skutočného používania

náradia sa môže líšiť od deklarovaných hodnôt vzávis-

losti od spôsobu, akým sa náradie používa, najmä aký

druh obrobku sa opracováva.

yJe nutné určiť bezpečnostné merania naochranu

obsluhujúcej osoby, ktoré sú založené na zhodnotení

expozície vskutočných podmienkach používania (počí-

tať so všetkými časťami pracovného cyklu, ako je čas,

keď je náradie vypnuté akeď beží naprázdno okrem

času spustenia).

I. Charakteristika –účel použitia

Aku priamočiara píla Extol® Premium SHARE 20V je určená

navykonávanie deliacich atvarových rezov, najmä do dreva adrevotriesky aspoužitím pílových

listov určených pre daný materiál tiež narezanie kovov, plastu, keramických dosiek agumy na

pevnom podklade, ďalej sadrokartónu, cementovo-trieskového materiálu (iba však spripojeným

intenzívnym odsávaním prachu vysávačom). Nastavením predkmitu pre daný materiál je možné

prispôsobiť reznú rýchlosť.

Vďaka rýchloupínaciemu systému pílového listu „Bosch“ je možné pílový list vymeniť bez po-

užitia montážneho náradia ado píly je možné upnúť pílový list sdržiakom „Bosch“ od rôznych

značiek natrhu.

Nastaviteľný predkmit (0 +3) podľa

materiálu pre optimálnu rýchlosť

rezania.

Možnosť nastavenia uhla sklonu

rezu vrozsahu 90° ±45°.

LED svetlo na nasvietenie pracovného miesta.

Možnosť nastavenia odfukovania pilín zmiesta rezu alebo

možnosť pripojenia vysávača prachu

pre čistotu pracovného prostredia.

Aku priamočiara píla je súčasťou radu aku náradia SHARE 20V

napájaného rovnakou batériou.

Variant aku priamočiarej píly Extol® Premium 8891824

sadodáva sLi-ion batériou 2000mAh, 20Va nabíjačkou snabíjacím prúdom 2,4A.

Variant aku priamočiarej píly Extol® Premium 8891825 sa dodáva bez batérie anabíjačky za nižšiu

predajnú cenu pre prípad, keď má používateľ batériu anabíjačku už zakúpenú siným aku náradím zaku

programu SHARE 20V.

Vďaka veľmi pomalému samovybíjaniu Li-ion batérie, môže byť batéria pripravená

napoužitie ajdlho po nabití, navyše Li-ion batériu je možné dobiť kedykoľvek,

nezávisle od úrovne nabitia bez toho, aby sa tým znižovala jej kapacita.

Batéria je vybavená elektronickou ochranou proti úplnému

vybitiu apreťaženiu, ktoré ju poškodzuje aktorá preruší dodávku

prúdu pripoklese svorkového napätia batérie pod určitú medzu.

ONE-BATTERY SYSTEM

2524 SKSK

yPo plnom nabití batérie nabíjačka automaticky

ukončí nabíjanie. Nemôže dôjsť kprebíjaniu batérie.

PRIBLIŽNÉ ČASY NABÍJANIA BATÉRIÍ

Batéria

SHARE 20 V

4 Anabíjačka

Extol® 8891892

2,4 Anabíjačka

Extol® 8891893

8000 mAh 120 min. 200 min.

6000 mAh 90 min. 150 min.

5000 mAh 65 min. 110 min.

4000 mAh 60 min. 100 min.

2000 mAh 30 min. 50 min.

Batéria

SHARE 20 V

2×3,5 Anabíjačka Extol® 8891894

(pre 2batérie)

4×3,5 Anabíjačka Extol® 8891895

(pre 4batérie)

8000 mAh 140 min.

6000 mAh 105 min.

5000 mAh 70 min.

4000 mAh 60 min.

2000 mAh 35 min.

Tabuľka 3

d) Po nabití najprv odpojte nabíjačku od zdroja el.

prúdu apotom zdrážok nabíjačky vysuňte batériu po

stlačení apridržaní tlačidla na batérii.

V. Príprava píly napoužitie

•UPOZORNENIE

yPrípravu píly na použitie vykonávajte pri odobratej

batérii pre zabránenie neúmyselnému uvedeniu do

prevádzky.

NASTAVENIE UHLA SKLONU REZU

POKOSOVÝ UHOL REZU

ySklon rezu je možné nastaviť vrozsahu

90° ±45° zmenou sklonu základne

(obr. 2).

1. Imbusovým kľúčom povoľte obe upínacie skrutky

základne.

2. Základňu posuňte smerom dozadu, aby kolík nebol

vpríslušnom záreze stupnice.

3. Zmeňte sklon základne do požadovaného uhla

apotom ju posuňte vpred, aby bol kolík vzáreze

požadovaného uhla.

4. Základňu potom zaistite dotiahnutím skrutiek, pod

ktorými je prítlačná doštička.

5. Pred použitím píly sa presvedčte, že je základňa riad-

ne zaistená.

INŠTALÁCIA PÍLOVÉHO LISTU

OBR. 3A AOBR. 3B

1. Pre prístup kupínaciemu mechanizmu pílového listu

odklopte plastový kryt (krok 1.).

2. a3.

Maximálne odklopte páčku upínacieho mechanizmu

ado upínacieho systému po vodiacom koliesku zasuň-

te celý koniec pílového listu apotom páčku uvoľnite

(krok 2. a3.).

4. Zatiahnutím za pílový list rukou sa presvedčte opev-

nom zaistení listu vupínacom systéme píly.

5. Sklopte ochranný kryt.

Upnutie pílového listu je vyobrazené na obr. 3b.

•UPOZORNENIE

yPoužívajte pílový list určený na rezanie daného mate-

riálu. Pílový list určený iba na rezanie dreva sa nemôže

použiť na rezanie kovu atď.

NASTAVENIE PREDKMITU

A RÝCHLOSTI KMITANIA

yStupeň predkmitu nastavte prepínačom (obr. 1, pozícia

4) arýchlosť kmitania je regulovaná mierou stlačenia

prevádzkového spínača, pričom optimálny stupeň

predkmitu arýchlosť kmitania je nutné vždy overiť

praktickou skúškou na vzorke materiálu. Všeobecne

však pre nastavenie predkmitu platí nasledujúce:

yStupeň 0(bez predkmitu):

na rezanie tenkých obrobkov (napr. plechov) apri poži-

adavke na jemnosť ačistotu rezu. Čím jemnejší ahladší

má byť rez, tým menší má byť predkmit.

yStupeň predkmitu 1:

na rezanie kovu svysokou rýchlosťou kmitania, pretože

pílové listy na kov majú jemné zuby amajú malý záber

(odpor) pri rezaní.

III. Súčasti

a ovládacie prvky

Obr. 1, pozícia –popis

1) Tlačidlo na odobratie batérie

2) Tlačidlo batérie na zistenie úrovne nabitia

3) Základňa

4) Nastavenie predkmitu

5) Bočné vodidlo

6) LED svietidlo

7) Prevádzkový spínač

8) Tlačidlo na odistenie prevádzkového spínača

9) Rukoväť

10) Prepínač na nastavenie vyfukovania pilín

alebo na pripojenie vysávača (externé odsávanie)

11) Adaptér na pripojenie externého odsávania

•VÝSTRAHA

yPred prípravou prístroja na použitie si prečítajte celý

návod na použitie aponechajte ho priložený privýrob-

ku, aby sa sním obsluha mohla oboznámiť. Ak výrobok

komukoľvek požičiavate alebo ho predávate, priložte

knemu ajtento návod na použitie. Zamedzte poško-

deniu tohto návodu. Výrobca nenesie zodpovednosť

za škody či zranenia vzniknuté používaním prístroja,

ktoré je vrozpore stýmto návodom. Pred použitím

prístroja sa oboznámte so všetkými jeho ovládacími

prvkami asúčasťami atiež so spôsobom vypnutia

prístroja, aby ste ho mohli ihneď vypnúť vprípade

nebezpečnej situácie. Pred použitím skontrolujte pevné

upevnenie všetkých súčastí askontrolujte, či nejaká časť

prístroja, ako napr. bezpečnostné ochranné prvky, nie

sú poškodené, či zle nainštalované alebo či nechýbajú

na svojom mieste. Takisto skontrolujte ochranný kryt

aDC konektory batérie anabíjačky atiež skontrolujte, či

nabíjačka nemá poškodenú izoláciu napájacieho kábla

či zásuvkovú vidlicu. Stroj, batériu, nabíjačku spoškode-

nými alebo chýbajúcimi časťami nepoužívajte azaistite

ich opravu či náhradu vautorizovanom servise značky

Extol® –pozrite kapitolu Servis aúdržba alebo webové

stránky vúvode návodu.

IV. Nabitie batérie

yNa overenie úrovne nabitia batérie stlačte tlačidlo na

batérii apodľa počtu svietiacich diód apredpoklada-

ného času prevádzky postrekovača batériu vprípade

potreby dobite. Ak je batéria plne nabitá, svietia všetky

LED diódy. Batériu je možné nabiť zakejkoľvek úrovne

nabitia bez toho, aby sa tým znižovala jej kapacita.

•UPOZORNENIE

yNanapájanie aku píly sa smú použiť iba batérie uvede-

né vtabuľke 1alebo 3a naktorých nabíjanie sa smú

použiť iba uvedené nabíjačky. Použitie inej nabíjačky by

mohlo spôsobiť požiar či výbuch vdôsledku nevhodných

nabíjacích parametrov.

•UPOZORNENIE

yBatériu nabíjajte vrozmedzí okolitej teploty 10°C –40°C.

a) Batériu najprv zasuňte do drážok dodávanej

originálnej nabíjačky.

b) Pred pripojením nabíjačky kzdroju el. prúdu

skontrolujte, či napätie vzásuvke zodpovedá

rozmedziu 220 –240 V~50Hz ači nabíjačka

nemá poškodený prívodný kábel (napr. izolá-

ciu), kryt, nabíjacie konektory apod. Takisto

skontrolujte stav batérie.

•VÝSTRAHA

yAk je nabíjačka alebo batéria poškodená, nepo-

užívajte ich azaistite ich náhradu za bezchybnú

originálnu od výrobcu.

c) Nabíjačku pripojte kzdroju el. prúdu.

yPri nabíjačke Extol® Premium 8891893 (model

snabíjacím prúdom 2,4A) je proces nabíjania

signalizovaný zeleno blikajúcou diódou pri červeno

svietiacej dióde aplné nabitie je signalizované iba

zeleno svietiacou kontrolkou.

Pri nabíjačke Extol® Premium 8891892 (model

snabíjacím prúdom 4A) je proces nabíjania signali-

zovaný iba červeno svietiacou LED kontrolkou apro-

ces plného nabitia iba zeleno svietiacou LED kon-

trolkou. Úroveň nabitia batérie je možné sledovať

podľa počtu svietiacich LED kontroliek na batérii,

ktoré svietia pri nabíjaní batérie. Právo na zmenu

vyššie uvedenej signalizácie procesu nabíjania

anabitia vyhradené na možnú zmenu vo výrobe.

2726 SKSK

POSTUP VYKONÁVANIA ZANÁRACIEHO REZU

1. Pílu, ktorá nie je uvedená do prevádzky, priložte pred-

nou stranou základovej dosky krezanej ploche podľa

obr. 6a tak, aby sa pílový list rezanej plochy nedotýkal.

2. Pílu uveďte do prevádzky apomaly základovou

doskou píly klesajte krezanej ploche, pričom pílový

list sa bude zarezávať do materiálu (obr. 6b).

3. Až bude píla celou plochou základovej dosky prilo-

žená na ploche rezaného materiálu, veďte pílu štan-

dardným spôsobom (obr. 6c).

INFORMÁCIE KBATÉRII/ČAS PREVÁDZKY

Batéria je vybavená elektronickou ochranou

proti úplnému vybitiu apreťaženiu, ktoré ju

poškodzuje, atým predlžuje jej životnosť. Táto

ochrana sa prejavuje tak, že pri viac vybitej

batérii sa prevádzka stroja naraz zastaví ajpri prevádzko-

vom spínači vpolohe „zapnuté“. Po uvoľnení prevádzkového

spínača do polohy „vypnuté“ apo opätovnom zapnutí dôjde

po určitom čase kopätovnému uvedeniu stroja do prevád-

zky, ale potom sa jeho prevádzka opäť náhle zastaví. Nejde

ochybu prístroja či batérie, ale oochranu. Pre dlhodobejšiu

prevádzku stroja je nutné použiť batériu svyššou kapacitou.

VII. Servis aúdržba

ČISTENIE, ÚDRŽBA, SERVIS

•UPOZORNENIE

yPred údržbou ačistením zpíly odoberte batériu.

yKryt, vetracie otvory motora apohyblivé časti píly

pravidelne zbavujte prachu štetcom, príp. vlhkou han-

dričkou. Zabráňte vniknutiu vody do vnútorných častí

píly. Nepoužívajte žiadne organické rozpúšťadlá napr.

na báze acetónu či abrazívne čistiace prostriedky, viedlo

by to kpoškodeniu plastového krytu náradia.

yVšetky opravy náradia smie zbezpečnostných dôvodov

vykonávať iba autorizovaný servis značky Extol®, ktorý

na opravu použije originálne náhradné diely výrobcu.

yV prípade potreby záručnej opravy sa obráťte na

predávajúceho, uktorého ste si výrobok kúpili aktorý

zaistí opravu vautorizovanom servise značky Extol®. Pre

pozáručnú opravu sa obráťte priamo na autorizovaný

servis značky Extol® (servisné miesta nájdete na webo-

vých stránkach vúvode návodu).

VIII. Bezpečnostné pokyny

pre píly spriamočiarym

spätným pohybom

a) Pri práci snáradím používajte certifikovanú

ochranu sluchu azraku sdostatočnou úrovňou

ochrany. Vystavenie vplyvu

hluku môže spôsobiť stratu

sluchu.

b) Pri vykonávaní činnosti, kde sa príslušenstvo

môže dotknúť skrytého vedenia alebo svojho

vlastného prívodu, je nutné držať elektro-

mechanické náradie za izolované úchopové

povrchy. Dotyk príslušenstva so „živým“ vodičom môže

spôsobiť, že sa neizolované kovové časti elektrome-

chanického náradia stanú živými amôžu viesť kúrazu

používateľa elektrickým prúdom.

c) Použijú sa svorky alebo iný praktický spôsob,

ktorým sa zabezpečí apodoprie

obrobok na stabilnej základni.

Držanie obrobku rukou alebo proti telu

vedie kjeho nestabilite amôže viesť kstra-

te kontroly.

yPri rezaní materiálu, pri ktorom vzniká prach, používaj-

te certifikovanú ochranu dýchacích ciest sdostatočnou

úrovňou ochrany (respirátor striedou účinnosti aspoň

FFP2 na mäkké drevo ana tvrdé drevo achemicky oše-

trené drevo respirátor striedou FFP3). Takisto zaistite

vetranie priestoru. Vdychovanie prachu je zdraviu škod-

livé. Naodsávanie prachu nepoužívajte vysávač určený

naupratovanie domácnosti, ale priemyselný vysávač.

Na ochranu pred poranením pri práci spílou používajte vhod-

né pracovné rukavice atiež vhodný pracovný odev aobuv.

Prístroj za chodu vytvára elektromagnetické

pole, ktoré môže negatívne ovplyvniť fungova-

nie aktívnych či pasívnych lekárskych implan-

tátov (kardiostimulátorov) aohroziť život používateľa.

Pred používaním tohto náradia sa informujte ulekára

alebo výrobcu implantátu, či môžete stýmto prístrojom

pracovať.

yStupeň predkmitu 2:

na rezanie tvrdého dreva (dub, buk, jaseň apod)

spoužitím pílových listov na tvrdé drevo pri strednej

rýchlostí kmitania.

yStupeň 3(najväčší predkmit):

na rezanie mäkkého dreva pri nízkej rýchlosti kmitania

spoužitím pílového listu na mäkké drevo (pílové plátky

určené na mäkké drevo majú najväčší záber akladú

najväčší odpor).

•UPOZORNENIE:

yNastavenie veľkého predkmitu na príliš tvrdý materiál

alebo použitie pílového listu na iný materiál, než na ktorý

je určený, môže viesť kpreťažovaniu motora ak jeho

poškodeniu atiež krýchlemu opotrebovaniu pílového listu.

INŠTALÁCIA ADAPTÉRA

NA ODSÁVANIE PRACHU

VYSÁVAČOM/REŽIM ODFUKOVANIA PILÍN

yPre pripojenie externého odsávania prachu (vysávača)

do píly zasuňte adaptér podľa obr. 1, pozícia 11 aprepí-

nač (obr. 1, pozícia 10) prepnite do pozície symbolu na

odsávanie pilín.

Pokiaľ bude prepínač vpozícii druhého symbolu, bude

nastavené odfukovanie pilín zmiesta rezu.

yOdsávanie prachu pripojením vysávača odporúčame

vykonávať vždy pri rezaní dreva zdôvodu vzniku pra-

chu, ktorého vdychovanie je zdraviu škodlivé.

•UPOZORNENIE:

yPri rezaní sadrokartónu apodobných materiálov

je intenzívne odsávanie prachu pripojením vysá-

vača kpíle nevyhnutné, pretože rezaním týchto

materiálov vzniká veľké množstvo jemného

prachu, ktorý sa dostane do vnútorných častí píly

apoškodí elektroniku amotor.

Odsávaním prachu pripojením vysávača sa dosi-

ahne čistota vmieste práce aprostredia.

yNavysávanie prachu používajte priemyselný vysávač

určený naodsávanie technického prachu.

INŠTALÁCIA BOČNÉHO VODIDLA

yBočné vodidlo (obr. 1, pozícia 5) je určené na rezanie

dielov rovnakej veľkosti, umožňuje viesť presnú líniu

rezu pozdĺž hrany rezaného materiálu atakisto zabra-

ňuje zvieraniu pílového listu počas rezania.

yBočné vodidlo zasuňte do drážok na základovej doske

podľa obr. 1, pozícia 5a zaistite ho skrutkami.

VLOŽENIE BATÉRIE

yBatériu zasuňte do drážok podľa obr. 1, aby došlo

kpočuteľnému zaisteniu batérie.

VI. Spôsob práce

UVEDENIE DO PREVÁDZKY

1. Pílu prednou časťou základne položte na rezanú plo-

chu tak, aby bol pílový list píly pred načrtnutou líniou

rezu anedotýkal sa rezaného materiálu.

2. Následne uveďte pílu do prevádzky. Najprv odistite

prevádzkový spínač stlačením odisťovacieho tlačidla

(obr. 1, pozícia 8) apotom stlačte prevádzkový spínač

(obr. 1, pozícia 9). Mierou stlačenia prevádzkového

spínača sa regulujú kmity pílového listu.

3. Pílu pozvoľne veďte klínii rezu apílu rovnomerným

plynulým pohybom veďte vsmere línie rezu, kým

nedôjde kdokončeniu rezu.

•UPOZORNENIE

yRez vykonávajte rovnomerným pohybom bez vyvíjania

nadmerného tlaku. Zabráni sa tým preťaženiu píly

apredĺži sa tým životnosť pílového listu avýdrž batérie.

yPílu nikdy zbezpečnostných dôvodov neuvádzajte do

chodu, ak je pílový list priložený krezanému materiálu.

yDlhodobá prevádzka pri nízkej frekvencii kmitania môže

viesť kprehriatiu motora zdôvodu nedostatočného

prúdenia vzduchu. Robte pravidelné prestávky alebo

stlačením prevádzkového spínača uveďte pílový list

do vysokej frekvencie kmitania, aby sa motor ochladil

prúdením vzduchu ventilátorom vmotore.

yPri rezaní kovu naneste na líniu rezu chladiaci alebo maza-

cí prostriedok. Uľahčí to rezanie apredĺži životnosť pílové-

ho listu. Vtomto prípade nepoužívajte odsávanie pilín.

ZANÁRACIE REZANIE

yZanárací rez je rez, ktorý nezačína od kraja rezanej plo-

chy, ale vnútri plochy.

yZanáracie rezy je možné robiť iba do mäkkého dreva.

Nie do kovu.

yNa zanáracie rezy používajte krátke pílové listy určené

na mäkké drevo.

2928 SKSK

Nastavovací nástroj alebo kľúč, ktorý necháte pripev-

nený kotáčajúcej sa časti elektrického náradia, môže

byť príčinou poranenia osôb.

e) Obsluha musí pracovať len tam, kde bez-

pečne dosiahne. Obsluha musí vždy udrži-

avať stabilný postoj arovnováhu. To umožní

lepšiu kontrolu nad elektrickým náradím vnepredví-

dateľných situáciách.

f) Vhodne sa obliekajte. Nepoužívajte voľné

odevy ani šperky. Obsluha musí dbať na to,

aby mala clasy aodev dostatočne ďaleko od

pohyblivých častí. Voľné odevy, šperky adlhé

vlasy môžu zachytiť pohybujúce sa časti.

g) Ak sú kdispozícii prostriedky na pripojenie

zariadenia na odsávanie azachytávanie

prachu, zaistite, aby také zariadenia boli pri-

pojené asprávne používané. Používanie týchto

zariadení môže obmedziť nebezpečenstvo spôsobené

vznikajúcim prachom.

h) Obsluha nesmie dopustiť, aby sa zdôvodu

rutiny, ktorá vychádza zčastého používania

náradia, stala samoľúbou azačala ignorovať

zásady bezpečnosti náradia. Neopatrná činnosť

môže vzlomku sekundy spôsobiť závažné poranenie.

4 POUŽÍVANIE AÚDRŽBA

ELEKTRICKÉHO NÁRADIA

a) Elektrické náradie sa nesmie preťažovať.

Používajte správne elektrické náradie, ktoré

je určené na vykonávanú prácu. Správne elek-

trické náradie bude lepšie abezpečnejšie vykonávať

prácu, na ktorú bolo skonštruované.

b) Nepoužívajte elektrické náradie, ktoré

nejde zapnúť avypnúť spínačom. Každé

elektrické náradie, ktoré nejde ovládať spínačom, je

nebezpečné amusí byť opravené.

c) Pred akýmkoľvek nastavovaním, výmenou

príslušenstva alebo pred uskladnením

elektrického náradia je treba vytiahnuť

vidlicu zo sieťovej zásuvky a/alebo odobrať

batériovú súpravu zelektrického náradia, ak

je odnímateľná. Tieto preventívne bezpečnostné

opatrenia obmedzujú nebezpečenstvo náhodného

spustenia elektrického náradia.

d) Nepoužívané elektrické náradie uskladňujte

mimo dosahu detí anedovoľte osobám,

ktoré neboli zoznámené selektrickým nára-

dím alebo stýmito pokynmi, aby náradie

používali. Elektrické náradie je vrukách neskúse-

ných užívateľov nebezpečné.

e) Elektrické náradie apríslušenstvo je nutné

dodržiavať. Kontrolujte nastavenie pohy-

bujúcich sa častí aich pohyblivosť ,zame-

riavajte sa na praskliny, zlomené súčasti

aakékoľvek ďalšie okolnosti, ktoré by mohli

ohroziť funkčnosť elektrického náradia. Ak

je náradie poškodené, pred ďalším použitím

zaistite jeho opravu. Mnoho nehôd je spôsobe-

ných nedostatočnou údržbou elektrického náradia.

f) Rezacie nástroje je treba udržiavať ostré

ačisté. Správne udržiavané anabrúsené rezacie

nástroje sa zachytia alebo zablokujú omateriál

soveľa menšou pravdepodobnosťou apráca snimi

sa ľahšie kontroluje.

g) Elektrické náradie, príslušenstvo, pracovné

nástroje atď, používajte vsúlade stýmito

pokynmi, takým spôsobom, aký je predpí-

saný pre konkrétne elektrické náradie, ato

sohľadom na dané podmienky práce adruh

vykonávanej práce. Používanie elektrického nára-

dia na vykonávanie iných činností, než tých pre ktoré

bolo určené, môže viesť knebezpečným situáciám.

h) Rukoväte apovrchy na uchopenie je treba

udržiavať suché, čisté abez mastnoty.

Šmykľavé rukoväte apovrchy na uchopenie neumož-

ňujú vneočakávaných situáciách bezpečné držanie

akontrolu náradia.

5 POUŽÍVANIE AÚDRŽBA

BATÉRIOVÉHO NÁRADIA

a) Náradie nabíjajte iba nabíjačkou, ktorá je

určená výrobcom. Nabíjacie zariadenie, ktoré

môže byť vhodné pre jeden typ batériovej súpravy,

môže byť pri použití sinou batériovou súpravou

príčinou vzniku požiaru.

b) Náradie používajte iba sbatériovou súpra-

vou, ktorá je výslovne určená pre dané

náradie. Používanie akýchkoľvek iných batériových

súprav môže byť príčinou vzniku úrazu alebo požiaru.

c) Pokiaľ sa batériová súprava práve nepouží-

va, chráňte ju pred stykom sinými kovovými

predmetmi ako sú kancelárske sponky,

IX. Všeobecné

bezpečnostné pokyny

•VÝSTRAHA!

Je nutné prečítať všetky bezpečnostné pokyny,

návod na používanie, obrázky apredpisy dodané

stýmto náradím. Nedodržanie všetkých nasledujúcich

pokynov môže viesť kúrazu elektrickým prúdom, kvzniku

požiaru a/alebo kvážnemu zraneniu osôb.

Všetky pokyny anávod na používanie musíte uscho-

vať, aby bolo možné do nich neskoršie nahliadnuť.

Výrazom „elektrické náradie“ vo všetkých ďalej uvedených

výstražných pokynoch je myslené elektrické náradie napája-

né (pohyblivým prívodom) zo siete, alebo elektrické náradie

napájané zbatérií (bez pohyblivého prívodu).

1 BEZPEČNOSŤ PRACOVNÉHO PROSTREDIA

a) Pracovisko je potrebné udržiavať včistote

adobre osvetlené. Neporiadok atmavé priestory

bývajú príčinou nehôd.

b) Nepoužívajte elektrické náradie vprostredí,

kde hrozí nebezpečenstvo výbuchu, kde sa

vyskytujú horľavé kvapaliny, plyny alebo

prach. Velektrickom náradí vznikajú iskry, ktoré

môžu zapáliť prach alebo výpary.

c) Pripoužívaní elektrického náradiazabráňte

vprístupe deťom aďalším osobám. Ak budete ruše-

ní,môžetestratiťkontrolunad vykonávanou činnosťou.

2 ELEKTRICKÁ BEZPEČNOSŤ

a) Vidlicepohyblivéhoprívoduelektrickéhonáradia

musia vyhovovať sieťovej zásuvke. Vidlice sa

nesmúžiadnymspôsobomupravovať.Snáradím,

ktoré má ochranné spojenie so zemou, sa nesmú

používaťžiadne zásuvkovéadaptéry.Vidlice, ktoré

nie sú znehodnotené úpravamiapríslušnézásuvky obme-

dzia nebezpečenstvoúrazu elektrickým prúdom.

b) Obsluha sa nesmie telom dotýkať uzem-

nených predmetov, ako je napr. potrubie,

teleso ústredného vykurovania, sporáky

achladničky. Nebezpečenstvo úrazu elektrickým

prúdom je väčšie, ak je vaše telo spojené zo zemou.

c) Elektrické náradie nesmiete vystavovať

dážďu, vlhku alebo aby bolo mokré. Ak sa do

elektrického náradia dostane voda, zvýši sa nebezpe-

čenstvo úrazu elektrickým prúdom.

d) Pohyblivý prívod sa nesmie používať na iné

účely. Elektrické náradie sa nesmie nosiť

alebo ťahať za prívod, ani sa NESMIE ťahom

za prívod odpojovať vidlica zo zásuvky.

Prívod je treba chrániť pred teplom, mastno-

tou, ostrými hranami alebo pohyblivými čas-

ťami. Poškodené alebo zamotané prívody zvyšujú

nebezpečenstvo úrazu elektrickým prúdom.

e) Ak elektrické náradie používate vonku, pou-

žívajte predlžovací kábel vhodný na vonka-

jšie použitie. Používanie predlžovacieho prívodu

na použitie vonku obmedzuje nebezpečenstvo úrazu

elektrickým prúdom.

f) Ak používate elektrické náradie vo vlhkých

priestoroch, používajte napájanie chránené

prúdovým chráničom (RCD). Používanie RCD

obmedzuje nebezpečenstvo úrazu elektrickým prúdom.

Pojem „prúdový chránič (RCD)“ môže byť nahradený

pojmom „hlavný istič obvodu (GFCI)“ alebo „istič

unikajúceho prúdu (ELCB)“.

3 BEZPEČNOSŤ OSÔB

a) Pri používaní elektrického náradia musí byť

obsluha pozorná, musí sa venovať tomu,

čo práve robí amusí sa sústrediť atriezvo

uvažovať. Elektrické náradie sa nesmie pou-

žívať, ak je obsluha unavená alebo pod vply-

vom drog, alkoholu alebo liekov. Chvíľková

nepozornosť pri používaní elektrického náradia môže

viesť kvážnemu poraneniu osôb.

b) Používať osobné ochranné pracovné

prostriedky. Vždy používajte ochranu očí.

Ochranné pomôcky ako je napr. respirátor, bezpeč-

nostná obuv s úpravou proti šmyku, tvrdá pokrývka

hlavy alebo ochrana sluchu, používané vsúlade

spodmienkami práce, znižujú nebezpečenstvo pora-

nenia osôb.

c) Musíte zabrániť neúmyselnému spusteniu

stroja. Uistite sa, či je spínač pred zapojením

vidlice do zásuvky a/alebo pri pripájaní baté-

riovej súpravy, zdvíhaním alebo prenášaním

náradia vpolohe vypnuté. Prenášanie náradia

sprstom na spínači alebo zapájanie vidlice náradia

so zapnutým spínačom môže byť príčinou nehôd.

d) Skôr ako náradie zapnete, odstráňte

všetky nastavovacie nástroje alebo kľúče.

3130 SKSK

XI. Význam označenia

na štítkoch

VÝZNAM OZNAČENIA NA ŠTÍTKU NABÍJAČKY

Nabíjačku chráňte pred dažďom,

vysokou vlhkosťou avniknutím vody.

Používajte vmiestnosti.

Zariadenie triedy ochrany II.

Bezpečnostný ochranný transformá-

tor bezpečný pri poruche.

Polarita DC konektora

na nabíjanie batérie.

220–240V~50Hz

Napájacie napätie afrekvencia

20V |2,4 A Výstupné (nabíjacie) napätie aprúd.

Tabuľka 4

Poznámka ktabuľke 4:

Význam ostatných piktogramov zhodných spiktogramami

uvedenými na aku náradí je uvedený vtabuľke 6.

VÝZNAM OZNAČENIA NA ŠTÍTKU BATÉRIE

Max. 50˚C

Batériu nevystavujte priamemu

slnečnému žiareniu ateplote nad 50 °C.

Batériu nespaľujte.

Zamedzte kontaktu batérie svodou

avysokou vlhkosťou.

Batériu nevyhadzujte do miešaného

odpadu, pozrite ďalej odsek likvidá-

cia odpadu.

20V Svorkové napätie plne nabitej batérie

bez zaťaženia.

XX mAh/XX Wh Kapacita batérie; watthodinová

zaťažiteľnosť batérie.

Tabuľka 5

Poznámka ktabuľke 5:

Význam ostatných piktogramov, ktoré sú zhodné spik-

togramami uvedenými na aku náradí, je vysvetlený

vtabuľke 6.

VÝZNAM OZNAČENIA

NA ŠTÍTKU AKU NÁRADIA

Pred použitím stroja si prečítajte

návod na použitie.

Spĺňa príslušné harmonizačné

právne predpisy EÚ.

Elektrozariadenie sukončenou

životnosťou nevyhadzujte do mie-

šaného odpadu, pozrite ďalej odsek

likvidácia odpadu.

Rok výroby

asériové číslo

(SN:)

Na štítku prístroja je uvedený rok

amesiac výroby stroja ačíslo výrob-

nej série prístroja.

Tabuľka 6

Poznámka ktabuľke 6

Význam ostatných piktogramov uvedených na štítku aku

náradia je uvedený vtexte vnávode na použitie.

mince, kľúče, klince, skrutky, alebo iné malé

kovové predmety, ktoré môžu spôsobiť spo-

jenie jedného kontaktu batérie sdruhým.

Skratovanie kontaktov batérie môže spôsobiť popá-

leniny alebo požiar.

d) Pri nesprávnom používaní môžu zbatérie

unikať tekutiny; vyvarujte sa kontaktu

snimi. Ak dôjde knáhodnému styku stýmito

tekutinami, opláchnite postihnuté miesto

vodou. Ak sa tekutina dostane do oka,

vyhľadajte lekársku pomoc. Tekutiny unikajúce

zbatérie môžu spôsobiť zápaly alebo popáleniny.

e) Batériová súprava alebo náradie, ktoré je

poškodené alebo prestavané, sa nesmie pou-

žívať. Poškodené alebo upravené akumulátory sa

môžu chovať nepredvídateľne, amôžu tak spôsobiť

oheň, výbuch alebo nebezpečenstvo úrazu.

f) Batériové súpravy alebo náradie sa nesmie

vystavovať ohňu alebo nadmernej teplote.

Vystavenie ohňu alebo teplote vyššej ako 130°C môže

spôsobiť výbuch.

G) Dodržujte všetky pokyny pre nabíjanie

anenabíjajte batériovú súpravu alebo nára-

die mimo tepelný rozsah, ktorý je uvedený

vnávode na používanie.

Nesprávne nabíjanie alebo nabíjanie pri teplotách,

ktoré sú mimo uvedený rozsah, môže spôsobiť poško-

denie batérie azvýšiť riziko požiaru.

6 SERVIS

a) Opravy vášho batériového náradia zverte kvali-

fikovanej osobe, ktorá bude používať identické

náhradné diely. Tak bude zaistená rovnaká úroveň

bezpečnosti náradia, aká bola pred jeho opravou.

b) Poškodené batériové súpravy sa nesmú

nikdy opravovať. Oprava batériových súprav by

mala byť vykonaná iba uvýrobcu alebo vautorizo-

vanom servise.

X. Bezpečnostné pokyny

pre nabíjačku batérie

yPred nabíjaním si prečítajte návod na používanie.

yNabíjačka je určená iba na nabíjanie vo

vnútorných priestoroch. Je nutné ju chrániť

pred dažďom, vysokou vlhkosťou ateplotami nad 40°C.

yNabíjačka je určená na nabíjanie iba batérií produkto-

vého radu SHARE 20 Va nesmie sa použiť na nabíjanie

iných batérií alebo na iný účel.

yZamedzte používaniu nabíjačky osobám (vrátane detí),

ktorým fyzická, zmyslová alebo mentálna neschopnosť či

nedostatok skúseností aznalostí zabraňuje vbezpečnom

používaní spotrebiča bez dozoru alebo poučenia. Deti sa

so spotrebičom nesmú hrať. Všeobecne sa neodporúča

používanie nabíjačky veľmi malými deťmi (vek 0–

3roky vrátane) apoužívanie mladšími deťmi bez dozoru

(vek nad 3roky apod 8rokov). Pripúšťa sa, že ťažko

hendikepovaní ľudia môžu mať potreby mimo úrovne

stanovenej normami EN60335-1 aEN60335-2-29.

yPri nabíjaní zaistite vetranie, pretože pri nabíjaní môže

dôjsť kúniku pár, ak je batéria kompresora poškodená

vdôsledku zlého zaobchádzania (napr. vdôsledku

pádu).

yBatériu nabíjajte vrozmedzí okolitej teploty 10 °C až 40 °C.

yNabíjačku chráňte pred nárazmi apádmi azamedzte

vniknutiu vody do nabíjačky.

BEZPEČNOSTNÉ POKYNY PRE BATÉRIU

yBatériu chráňte pred dažďom, mrazom, vysokou

vlhkosťou, vysokými teplotami (nad 50 °C), pred

mechanickým poškodením (nárazy apády), nikdy

batériu neotvárajte, nespaľujte aneskratujte. Batériu

skladujte plne nabitú azdôvodu udržania čo najdlhšej

životnosti batérie ju po niekoľkých mesiacoch plne

nabite (po každých 6mesiacoch). Batériu uchovávajte

mimo dosahu detí.

3332 SKSK

ES Vyhlásenie ozhode

Predmet vyhlásenia –model, identikácia výrobku:

Extol® Premium 8891824

Priamočiara píla aku, SHARE 20 V, variant sbatériou anabíjačkou

Extol® Premium 8891825

Priamočiara píla aku, SHARE 20 V, variant bez batérie abez nabíjačky

Výrobca Madal Bal a.s. •Bartošova 40/3 •CZ-760 01 Zlín •IČO: 49433717

vyhlasuje,

že vyššie popísaný predmet vyhlásenia je vzhode so všetkými príslušnými ustanoveniami

harmonizačných právnych predpisov Európskej únie:

(EÚ) 2011/65; (EÚ) 2014/30; 2006/42 ES.

Toto vyhlásenie sa vydáva na výhradnú zodpovednosť výrobcu.

Harmonizované normy (vrátane ich pozmeňujúcich príloh, ak existujú),

ktoré sa použili na posúdenie zhody ana ktorých základe sa zhoda vyhlasuje:

EN 62841-1:2015, EN 62841-2-11:2016, EN 55014-1:2017;

EN 55014-2:2015; EN IEC 63000:2018;

Kompletizáciu technickej dokumentácie 2006/42 ES vykonal Martin Šenkýř so sídlom na adrese

Madal Bal, a.s., Průmyslová zóna Příluky 244, 760 01 Zlín, Česká republika.

Technická dokumentácia (2006/42 ES) je kdispozícii na vyššie uvedenej adrese spoločnosti Madal Bal a.s.

Miesto adátum vydania ES vyhlásenia ozhode: Zlín, 30. 12. 2020

V mene spoločnosti Madal Bal, a.s.:

Martin Šenkýř

člen predstavenstva spoločnosti

XII. Skladovanie

yStroj skladujte na bezpečnom suchom mieste mimo

dosahu detí achráňte ho pred mechanickým poško-

dením, priamym slnečným žiarením, sálavými zdrojmi

tepla, mrazom, vysokou vlhkosťou avniknutím vody.

Pred uskladnením stroja zneho odoberte batériu, pre-

tože batéria zasunutá vprístroji podlieha rýchlejšiemu

samovybíjaniu.

yBatériu chráňte pred dažďom, mrazom, vysokou vlhko-

sťou, teplotami nad 50 °C, pred mechanickým poškode-

ním (napr. pádom) anikdy ju neotvárajte, nespaľujte.

Batériu skladujte plne nabitú azdôvodu udržania

čo najdlhšej životnosti ju po niekoľkých mesiacoch

(najdlhšie po šiestich mesiacoch) plne nabite. Batériu

anabíjačku udržujte mimo dosahu detí.

yPri mraze alebo pri vysokej okolitej teplote sa

výrazne znižuje kapacita batérie abatériu to

poškodzuje.

yKontakty batérie chráňte pred znečistením, deformáci-

ou či iným poškodením azamedzte vodivému premos-

teniu kontaktov batérie prelepením konektorov napr.

lepiacou páskou, aby nedošlo ku skratovaniu batérie,

vktorého dôsledku môže dôjsť kpožiaru či výbuchu.

yZaistite, aby sa sbatériou či aku pílou nehrali deti.

XIII. Likvidácia odpadu

yObaly vyhoďte do príslušného kontajnera na triedený

odpad.

yStroj anabíjačka sú elektrozariadenia, ktoré

sa nesmú vyhadzovať do miešaného odpadu,

ale podľa európskej smernice (EÚ) 2012/19 sa

musia odovzdať naekologickú likvidáciu/recykláciu na

príslušné zberné miesta elektroodpadu, pretože obsa-

hujú látky nebezpečné pre životné prostredie.

yPred odovzdaním aku stroja nalikvidáciu

sa musí zprístroja odobrať batéria, ktorá sa

takisto nesmie vyhodiť do miešaného odpadu

(smernica 2006/66 ES), ale je nutné ju odo-

vzdať naekologickúlikvidáciu do spätného zberu batérií

oddelene, pretože obsahuje látky nebezpečné pre život-

né prostredie. Informácie ozberných miestach dostane-

te upredávajúceho alebo na miestnom obecnom úrade.

XIV. Záručná lehota

apodmienky

yNa výrobok sa vzťahuje záruka (zodpovednosť za chyby)

2roky od dátumu predaja. Ak oto kupujúci požiada, je

predávajúci povinný kupujúcemu poskytnúť záručné

podmienky (práva zchybného plnenia) vpísomnej

forme podľa zákona.

ZÁRUČNÝ APOZÁRUČNÝ SERVIS

Pre uplatnenie práva na záručnú opravu tovaru

sa obráťte na obchodníka, uktorého ste tovar zakúpili.

Pre opravu po uplynutí záruky sa tiež môžete obrátiť

na náš autorizovaný servis.

Najbližšie servisné miesta nájdete na www.extol.sk.

Vprípade, že budete potrebovať ďalšie informácie,

poradíme Vám na:

Fax: +421 2212 920 91 Tel.: +421 2212 920 70

E-mail: [email protected]

3534 HUHU

EXTOL® PREMIUM

rezgőfűrész fűrészlapok

rend. szám 8805001 FINOM FŰRÉSZELÉS

hasznos hossz 75mm

anyag HCS

fűrészelési vastagság 3-30mm

vastagság 1,2mm

fogtávolság 2,5 mm faforgács kemény fa rétegelt

falemez furnér

PLASTIC

műanyag

rend. szám 8805003 FINOM

ÍVELT FŰRÉSZELÉS

hasznos hossz 75mm

anyag HCS

fűrészelési vastagság 3-30mm

vastagság 1,2mm

fogtávolság 2,5 mm faforgács kemény fa rétegelt

falemez furnér

rend. szám 8805005 FINOM FŰRÉSZELÉS

ELLENIRÁNYÚ FOGAK

hasznos hossz 75mm

anyag HCS

fűrészelési vastagság 3-30mm

vastagság 1,2mm

fogtávolság 2,5 mm faforgács kemény fa rétegelt

falemez furnér laminált lemez

rend. szám 8805007 GYORS FŰRÉSZELÉS

hasznos hossz 75mm

anyag HCS

fűrészelési vastagság 5-50mm

vastagság 1,2mm

fogtávolság 4,0 mm faforgács kemény fa rétegelt

falemez furnér

rend. szám 8805009 NAGYON TISZTA

FŰRÉSZELÉS

hasznos hossz 75mm

anyag HCS

fűrészelési vastagság 5-50mm

vastagság 1,2mm

fogtávolság 4,0 mm faforgács kemény fa rétegelt

falemez furnér laminált lemez

rend. szám 8805012 GYORS DURVA

FŰRÉSZELÉS

hasznos hossz 126mm

anyag HCS

fűrészelési vastagság 5-100 mm

vastagság 1,2mm

fogtávolság 4,0 mm faforgács kemény fa rétegelt

falemez furnér építőanyag

EXTOL® PREMIUM rezgőfűrész fűrészlapok

rend. szám 8805201 ÍVELT FŰRÉSZELÉS

hasznos hossz 57 mm

anyag bimetall

fűrészelési vastagság 1-3 mm

vastagság 1,0mm

fogtávolság 1,5mm alumínium acéllemez egyéb fémek

PLASTIC

műanyag

rend. szám 8805203 FINOM FŰRÉSZELÉS

hasznos hossz 75mm

anyag bimetall

fűrészelési vastagság 3-30mm

vastagság 1,0mm

fogtávolság 2,5 mm kemény fa laminált lemez

PLASTIC

műanyag

rend. szám 8805205 TÖRÉSÁLLÓ

hasznos hossz 106 mm

anyag bimetall

fűrészelési vastagság 2,5-6 mm

vastagság 1,0mm

fogtávolság 1,8 mm alumínium acéllemez egyéb fémek csöveknél

PLASTIC

műanyag

rend. szám 8805208 GYORS FŰRÉSZELÉS

hasznos hossz 132mm

anyag bimetall

fűrészelési vastagság 0-65 mm

vastagság 1,0mm

fogtávolság 2,4-5 mm kemény fa rétegelt

falemez acéllemez egyéb fémek alumínium

rend. szám 8805300 GYORS FŰRÉSZELÉS

hasznos hossz 100 mm

anyag bimetall

fűrészelési vastagság 0-50mm

vastagság 1,0mm

fogtávolság 4,3 mm

FIBERGLASS

üvegszálerősí-

tésűlaminátok gipszkarton cement/faforgács lapok

3736 HUHU

I. Akészülék jellemzői és rendeltetése

Az Extol® Premium SHARE 20 Vrezgőfűrésszel, megfelelő fűrészlapok használatával, tömörfa

léceket és deszkákat, faforgács és farost lemezeket, műanyagot, kemény gumit, kerámiát vagy fém

lemezeket, továbbá elszívóhoz (műhelyporszívóhoz) csatlakoztatva gipszkarton, cement-faforgács

stb. lemezeket lehet darabolni és fűrészelni, egyenes vagy ívelt vonalban. Az előtolás beállításával

optimálisan lehet beállítani afűrészelés sebességét.

A „Bosch” rendszerű gyorsbefogónak köszönhetően, szerszám nélkül lehet akülönböző gyár-

tóktól származó „Bosch” típusú fűrészlapokat behelyezni és cserélni akészülékben.

Az állítható előtolási fokozatok

(0+3) biztosítják az anyagnak

megfelelő optimális fűrészelést.

A talp 90°±45°-os tartományban

állítható be, így akészülékkel

ferdén is lehet fűrészelni.

Munkahely megvilágító LED dióda.

A por és forgács külső elszívóval (műhelyporszívóval) elszívható

a fűrészelés helyétől, vagy elszívó nélkül elfújható afűrészelés helyétől.

Az akkus rezgőfűrész az egy azonos akkumulátorról

működtethető SHARE 20V akkus kéziszerszám család tagja.

Az Extol® Premium 8891824 akkus rezgőfűrészhez

2000mAh kapacitású 20 V-os Li-ion akkumulátor, és 2,4A

töltőáramú akkumulátortöltő is tartozik.

Az Extol® Premium 8891825 akkus rezgőfűrészt akkumulátor és akkumulátortöltő nélkül forgal-

mazzuk, így kedvező áron vásárolható meg akészülék, ha avevőnek már van más, tőlünk származó SHARE 20

V-os akkus készüléke, kompatibilis akkumulátorral és akkumulátortöltővel.

A Li-ion akkumulátor alacsony önlemerülésének köszönhetően akészülék szinte bármikor használatra

kész. ALi-ion akkumulátort bármilyen töltöttségi állapotból fel lehet tölteni,

anélkül, hogy akapacitása csökkenne.

Az akkumulátorba épített elektronika megvédi az akkumulá-

tort az élettartam csökkentő mélylemerülés és túlterhelés

ellen. Akapocsfeszültség bizonyos érték alá csökkenése esetén az

elektronika leválasztja az akkumulátort.

ONE-BATTERY SYSTEM

EXTOL® PREMIUM rezgőfűrész fűrészlapok

rend. szám 8805100 REZGŐFŰRÉSZ FŰRÉSZLAPOK MIX, 5DBOS KÉSZLET

Bimetall

HSS

HCS

Bevezető

Tisztelt Vevő!

Köszönjük Önnek, hogy megvásárolta az Extol® márka termékét!

A terméket az idevonatkozó európai előírásoknak megfelelően megbízhatósági,

biztonsági és minőségi vizsgálatoknak vetettük alá.

Kérdéseivel forduljon avevőszolgálatunkhoz és atanácsadó központunkhoz:

www.extol.hu   Fax: (1) 297-1270   Tel: (1) 297-1277

Gyártó: Madal Bal a. s., Průmyslová zóna Příluky 244, 760 01 Zlin Cseh Köztársaság

Forgalmazó: Madal Bal Kft., 1173 Budapest, Régivám köz 2. (Magyarország)

Kiadás dátuma: 2021. 12. 14

3938 HUHU

III. Akészülék részei és

működtető elemei

1. ábra. Tételszámok és megnevezések

1) Akkumulátor-kioldó gomb

2) Akkumulátor töltöttségi állapotát ellenőrző gomb

3) Talp

4) Fűrészlap lengőmozgás beállítása

5) Párhuzamvezető

6) LED lámpa

7) Működtető kapcsoló

8) Működtető kapcsoló kioldó gomb

9) Fogantyú

10) Kapcsoló aforgács és por kifúvásához vagy külső

elszívó (műhelyporszívó) csatlakoztatásához

11) Elszívó csatlakozó

•FIGYELMEZTETÉS!

yA készülék használatba vétele előtt ajelen útmuta-

tót olvassa el és akészülék közelében tárolja, hogy

afelhasználók bármikor el tudják olvasni. Amennyiben

aterméket eladja vagy kölcsönadja, akkor atermékkel

együtt ajelen használati útmutatót is adja át. Ahaszná-

lati útmutatót védje meg asérülésektől. Agyártó

nem vállal felelősséget atermék rendeltetésétől vagy

ahasználati útmutatótól eltérő használata miatt bek-

övetkező károkért. Akészülék első bekapcsolása előtt

ismerkedjen meg alaposan aműködtető elemek és

atartozékok használatával, akészülék gyors kikapcsolá-

sával (veszély esetén). Ahasználatba vétel előtt mindig

ellenőrizze le akészülék és tartozékai, valamint avédő

és biztonsági elemek sérülésmentességét, akészülék

helyes összeszerelését. Ellenőrizze le az akkumulátor

burkolatának és DC aljzatának, az akkumulátortöltőnek

és vezetékének, valamint acsatlakozódugónak asérülés-

mentességét. Amennyiben sérülést vagy hiányt észlel,

akkor akészüléket, az akkumulátort és az akkumulátor-

töltőt ne használja. Akészüléket Extol® márkaszervizben

javíttassa meg, illetve itt vásárolhat akészülékhez

pótalkatrészeket vagy tartozékokat (lásd akarbantartás

és szerviz fejezetben, továbbá aweblapunkon).

IV. Az akkumulátor töltése

yAz akkumulátoron nyomja meg atöltöttség ellenőrző

gombot, majd avilágító diódák és akészülék feltétele-

zett használati idejétől függően az akkumulátort töltse

fel. Ha az akkumulátor fel van töltve, akkor az összes

LED világít. Az akkumulátort bármilyen töltöttségi

állapotból fel lehet tölteni, anélkül, hogy akapacitása

csökkenne.

•FIGYELMEZTETÉS!

yA készülék tápellátásához csak az 1. táblázatban

feltüntetett akkumulátorokat szabad használni. A3.

táblázat tartalmazza az akkumulátorok feltöltéséhez

használható akkumulátortöltőket. Más akkumulátor-

töltő használata tüzet vagy robbanást idézhet elő (az

eltérő paraméterek miatt).

•FIGYELMEZTETÉS!

yAz akkumulátor töltése közben akörnyezeti hőmér-

séklet legyen 10°C és 40°C között.

a) Az akkumulátort dugja amellékelt eredeti akk-

umulátortöltő hornyába.

b) Mielőtt az akkumulátortöltőt csatlakoztatná az

elektromos hálózathoz, ellenőrizze le aháló-

zati feszültséget (220-240V~, 50Hz), illetve az

akkumulátortöltő és vezetékének, valamint az

akkumulátornak asérülésmentességét.

•FIGYELMEZTETÉS!

yHa az akkumulátortöltő vagy az akkumulátor sérült,

akkor azt ne használja (vásároljon eredeti akkumu-

látortöltőt és akkumulátort agyártótól).

c) Az akkumulátortöltőt csatlakoztassa az elek-

tromos aljzathoz.

yAz Extol® Premium 8891893 akkumulátortöltő-

nél (2,4 A-es töltőáramú típus) atöltési folyamatot

folyamatosan világító piros és villogó zöld LED

mutatja. Atöltés befejezése után csak azöld LED

világít (folyamatosan).

Az Extol® Premium 8891892 (4A-es töltőáram)

akkumulátortöltő esetében atöltés folyamatát csak

piros színnel világító LED jelzi ki. Teljes feltöltés

után aLED színe zöldre vált át. Az akkumulátor töl-

töttségi állapotát az akkumulátoron található LED

diódák világítása jelzi ki. Az akkumulátor töltésének

KÜLÖN MEGVÁSÁROLHATÓ AKKUMULÁTOROK ÉS AKKUMULÁTORTÖLTŐK

A SHARE20 VAKKUS PROGRAM KERETÉBEN

SHARE 20 V

akkumulátor

Típusszám /

rendelési szám

SHARE 20 V

akkumulátortöltő

Típusszám /

rendelési szám

Akkumulátor8000mAh Extol® 8891886 4A-es akkumulátortöltő Extol® 8891892

Akkumulátor6000mAh Extol® 8891885 2 ×3,5 A-es akkumulátortöltő

(2 akkumulátor töltéséhez)

Extol® 8891894

Akkumulátor5000mAh Extol® 8891884 4 ×3,5 A-es akkumulátortöltő

(4 akkumulátor töltéséhez)

Extol® 8891895

Akkumulátor4000mAh Extol® 8891882 2,4 A-es akkumulátortöltő Extol® 8891893

Akkumulátor2000mAh Extol® 8891881 1. táblázat

II. Műszaki specikáció

Típusszám (rendelési szám) 8891824

1 db Li-ion akkumulátor 20V2000 mAh (8891881)

1 db akkumulátortöltő 2,4 A(8891893)

8891825 (akkumulátor és akkumulátortöltő nélkül)

Akkumulátor kapocsfeszültsége terhelés nélkül 20 VDC

Terhelt akkumulátor névleges kapocsfeszültsége 18 VDC

Üresjárati löketszám 0-3000 1/perc

Előtolási fokozatok száma 0+3

Beállítható fűrészelési szög 90°±45°

Löket 22 mm

Max. fűrészelési vastagság, fa 80 mm

Max. fűrészelési vastagság, alumínium (puha fémek) 8 mm

Max. fűrészelési vastagság, acél (ötvözetlen) 6 mm

Fűrészlap befogás típusa „Bosch”

Tömeg (2000 mAh akkumulátorral) 2,0 kg

Akusztikus nyomás Lp(A), pontatlanság K 85,9 dB(A); K= ±5 dB (A)

Akusztikus teljesítmény Lw(A), pontatlanság K 96,9 dB(A); K= ±5 dB (A)

Rezgésérték afogantyún (három tengely eredője), pontatlanság K ah,B =5,847 m/s2; K= ±1,5 m/s2; (fadeszka fűrészelése)

ah,M =7,740 m/s2; K= ±1,5 m/s2; (lemez fűrészelése)

2. táblázat

yA feltüntetett eredő rezgésérték és adeklarált zajszint szab-

vány szerinti módszerekkel lett megmérve, és felhasználha-

tó az adott elektromos kéziszerszám más kéziszerszámokkal

való összehasonlításához. Afeltüntetett rezgésértéket és

adeklarált zajszintet fel lehet használni agéppel való mun-

kavégzés okozta terhelések előzetes meghatározásához.

•VESZÉLY!

yA készülék által okozott rezgés- és zajterhelés mértéke

aszerszám tényleges használata során eltérhet adekla-

rált értékektől, és függ akészülék használati módjától,

az alkalmazott betétszerszámtól és különösen ameg-

munkált munkadarab anyagától.

yA felhasználó személy védelme érdekében esetleg bizton-

sági méréseket kell végrehajtani atényleges terhelések

meghatározásához az adott feltételek között, és figyelembe

kell venni azokat az időket is, amikor akészülék ki van kapc-

solva, vagy amikor be van kapcsolva, de nincs használva.

Other manuals for SHARE 20V

This manual suits for next models

Table of contents

Languages:

Popular Cordless Saw manuals by other brands

Makita

Makita DHS680ZJ instruction manual

Hilti

Hilti WSR 22-A manual

Ryobi

Ryobi CRP-1801/DM user manual

Makita

Makita DHS475 instruction manual

Porter-Cable

Porter-Cable 90550119 instruction manual

Makita

Makita DSS611Z instruction manual

Hilti

Hilti WSR 36-A manual

DeWalt

DeWalt XR LI-ION DCS320-XE instruction manual

Urrea

Urrea SCB1120 user manual

Makita

Makita DHS680Z instruction manual

DeWalt

DeWalt DCS389 Original instructions

Virutex

Virutex SRB165 operating instructions

HIKOKI

HIKOKI C 3606DB Handling instructions

Makita

Makita DHS680 instruction manual

Makita

Makita JR103 instruction manual

Dexter Power

Dexter Power NC750JS Legal and Safety Instructions

Makita

Makita DLS600 instruction manual

Scheppach

Scheppach CRS100-20Li Translation of original instruction manual

EXTOL PREMIUM SHARE 20V User manual

Popular Cordless Saw manuals by other brands
